obd标定原理OBD标定原理随着汽车技术的不断发展，汽车电子控制系统的应用越来越广泛。
而OBD（On-Board Diagnostics）作为汽车电子控制系统中的一项重要技术，能够实时监测和诊断车辆的工作状态，并通过标定来优化车辆的性能。
本文将介绍OBD标定原理及其作用。
一、OBD标定的概念OBD标定是指通过对车辆传感器和执行器进行校准，使其输出的参数值与实际情况一致，以保证车辆的正常运行和性能优化。
标定过程中，通常需要对传感器的输出信号进行采集和分析，然后通过调整控制器的参数来校准传感器输出，以达到预期的效果。
二、OBD标定的原理OBD标定的原理主要包括以下几个方面：1. 传感器校准：传感器是OBD系统中的关键部件，负责采集各种参数，如发动机转速、车速、氧气浓度等。
在标定过程中，需要对传感器的输出信号进行校准，使其输出的参数值准确无误。
2. 数据采集与分析：在进行OBD标定时，需要对车辆传感器输出的信号进行实时采集，并通过数据分析来判断传感器输出是否准确。
通过采集和分析数据，可以发现传感器输出的异常情况，并进行相应的调整。
3. 参数调整：通过对控制器的参数进行调整，可以改变传感器的输出值。
调整控制器参数的目的是使传感器输出的参数值与实际情况相符，从而保证车辆的正常运行和性能优化。
4. 标定结果验证：在完成标定后，需要对标定结果进行验证，以确保标定效果的准确性和稳定性。
验证的方法通常是进行实际测试，比较测试结果与预期结果的差异，从而判断标定是否成功。
三、OBD标定的作用OBD标定在车辆电子控制系统中起着至关重要的作用，主要体现在以下几个方面：1. 节能减排：通过OBD标定可以优化发动机燃烧过程，减少能量损失，从而提高燃油利用率，减少尾气排放，达到节能减排的目的。
2. 提升驾驶体验：通过对传感器的标定，可以提高车辆性能，如提高加速性能、提升悬挂系统的稳定性等，从而提升驾驶体验。
3. 故障诊断：OBD系统可以实时监测和诊断车辆的工作状态。

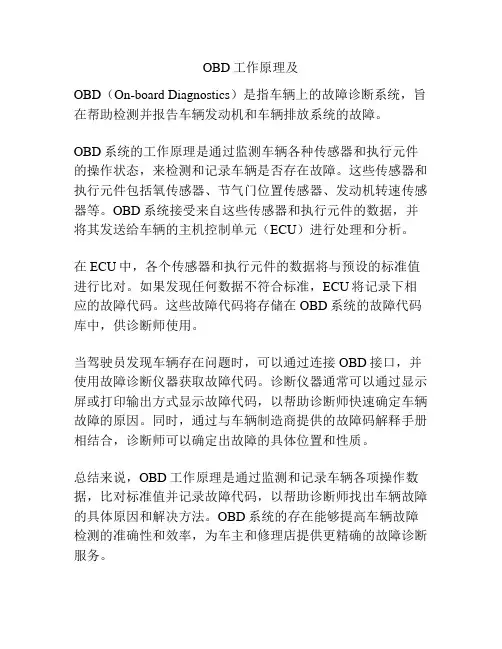

OBD工作原理及
OBD（On-board Diagnostics）是指车辆上的故障诊断系统，旨在帮助检测并报告车辆发动机和车辆排放系统的故障。
OBD系统的工作原理是通过监测车辆各种传感器和执行元件的操作状态，来检测和记录车辆是否存在故障。
这些传感器和执行元件包括氧传感器、节气门位置传感器、发动机转速传感器等。
OBD系统接受来自这些传感器和执行元件的数据，并将其发送给车辆的主机控制单元（ECU）进行处理和分析。
在ECU中，各个传感器和执行元件的数据将与预设的标准值进行比对。
如果发现任何数据不符合标准，ECU将记录下相应的故障代码。
这些故障代码将存储在OBD系统的故障代码库中，供诊断师使用。
当驾驶员发现车辆存在问题时，可以通过连接OBD接口，并使用故障诊断仪器获取故障代码。
诊断仪器通常可以通过显示屏或打印输出方式显示故障代码，以帮助诊断师快速确定车辆故障的原因。
同时，通过与车辆制造商提供的故障码解释手册相结合，诊断师可以确定出故障的具体位置和性质。
总结来说，OBD工作原理是通过监测和记录车辆各项操作数据，比对标准值并记录故障代码，以帮助诊断师找出车辆故障的具体原因和解决方法。
OBD系统的存在能够提高车辆故障检测的准确性和效率，为车主和修理店提供更精确的故障诊断服务。

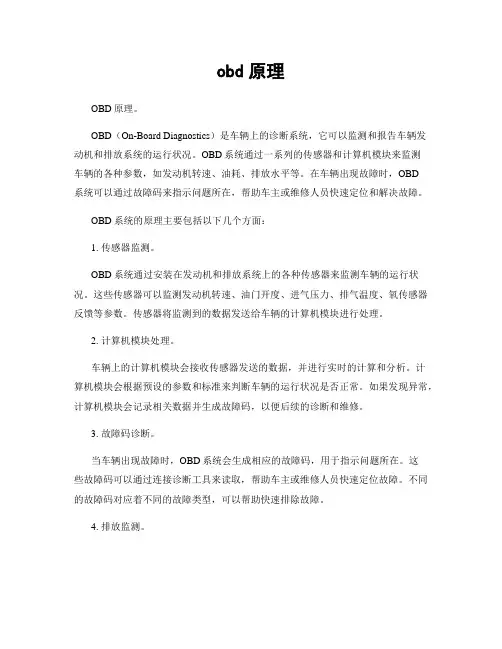

obd原理OBD原理。
OBD（On-Board Diagnostics）是车辆上的诊断系统，它可以监测和报告车辆发动机和排放系统的运行状况。
OBD系统通过一系列的传感器和计算机模块来监测车辆的各种参数，如发动机转速、油耗、排放水平等。
在车辆出现故障时，OBD系统可以通过故障码来指示问题所在，帮助车主或维修人员快速定位和解决故障。
OBD系统的原理主要包括以下几个方面：1. 传感器监测。
OBD系统通过安装在发动机和排放系统上的各种传感器来监测车辆的运行状况。
这些传感器可以监测发动机转速、油门开度、进气压力、排气温度、氧传感器反馈等参数。
传感器将监测到的数据发送给车辆的计算机模块进行处理。
2. 计算机模块处理。
车辆上的计算机模块会接收传感器发送的数据，并进行实时的计算和分析。
计算机模块会根据预设的参数和标准来判断车辆的运行状况是否正常。
如果发现异常，计算机模块会记录相关数据并生成故障码，以便后续的诊断和维修。
3. 故障码诊断。
当车辆出现故障时，OBD系统会生成相应的故障码，用于指示问题所在。
这些故障码可以通过连接诊断工具来读取，帮助车主或维修人员快速定位故障。
不同的故障码对应着不同的故障类型，可以帮助快速排除故障。
4. 排放监测。
除了监测车辆的运行状况，OBD系统还可以监测车辆的排放水平。
如果发现车辆的排放超出了标准范围，OBD系统会生成相应的故障码，并提示车主进行排放系统的维修和调整。
总的来说，OBD系统通过监测传感器的数据，计算机模块的处理和故障码的诊断，可以帮助车主和维修人员及时发现和解决车辆的故障和问题。
它不仅提高了车辆的安全性和可靠性，也有助于保护环境和减少排放污染。
因此，OBD系统在现代汽车中扮演着非常重要的角色。

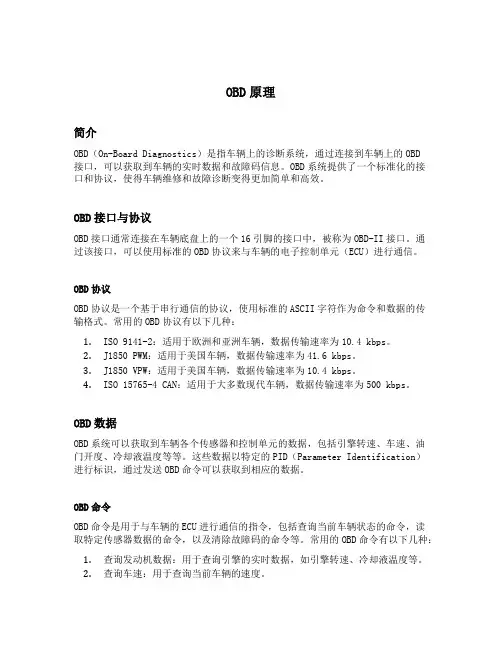

OBD原理简介OBD（On-Board Diagnostics）是指车辆上的诊断系统，通过连接到车辆上的OBD接口，可以获取到车辆的实时数据和故障码信息。
OBD系统提供了一个标准化的接口和协议，使得车辆维修和故障诊断变得更加简单和高效。
OBD接口与协议OBD接口通常连接在车辆底盘上的一个16引脚的接口中，被称为OBD-II接口。
通过该接口，可以使用标准的OBD协议来与车辆的电子控制单元（ECU）进行通信。
OBD协议OBD协议是一个基于串行通信的协议，使用标准的ASCII字符作为命令和数据的传输格式。
常用的OBD协议有以下几种：1.ISO 9141-2：适用于欧洲和亚洲车辆，数据传输速率为10.4 kbps。
2.J1850 PWM：适用于美国车辆，数据传输速率为41.6 kbps。
3.J1850 VPW：适用于美国车辆，数据传输速率为10.4 kbps。
4.ISO 15765-4 CAN：适用于大多数现代车辆，数据传输速率为500 kbps。
OBD数据OBD系统可以获取到车辆各个传感器和控制单元的数据，包括引擎转速、车速、油门开度、冷却液温度等等。
这些数据以特定的PID（Parameter Identification）进行标识，通过发送OBD命令可以获取到相应的数据。
OBD命令OBD命令是用于与车辆的ECU进行通信的指令，包括查询当前车辆状态的命令，读取特定传感器数据的命令，以及清除故障码的命令等。
常用的OBD命令有以下几种：1.查询发动机数据：用于查询引擎的实时数据，如引擎转速、冷却液温度等。
2.查询车速：用于查询当前车辆的速度。
3.查询故障码：用于查询车辆故障的存储和当前故障码。
OBD故障码OBD系统可以检测到车辆的故障，并将故障信息以故障码的形式存储在ECU中。
这些故障码可以通过OBD命令读取到，并根据故障码的不同进行相应的故障诊断。
常见的OBD故障码有以下几种：1.P系列故障码：用于表示发动机和动力总成相关的故障。

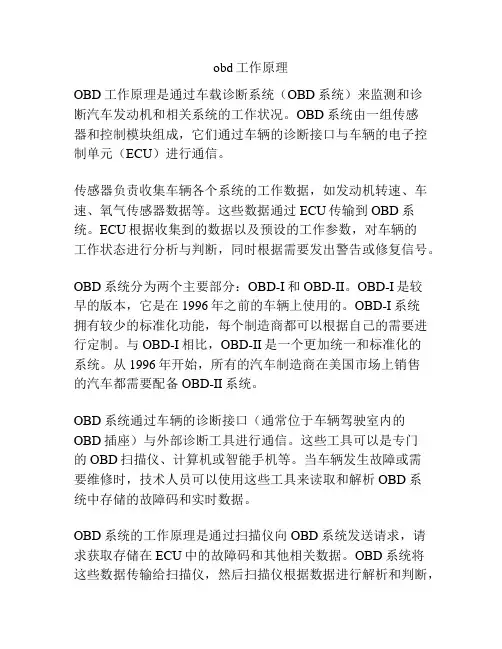

obd工作原理OBD工作原理是通过车载诊断系统（OBD系统）来监测和诊断汽车发动机和相关系统的工作状况。
OBD系统由一组传感器和控制模块组成，它们通过车辆的诊断接口与车辆的电子控制单元（ECU）进行通信。
传感器负责收集车辆各个系统的工作数据，如发动机转速、车速、氧气传感器数据等。
这些数据通过ECU传输到OBD系统。
ECU根据收集到的数据以及预设的工作参数，对车辆的工作状态进行分析与判断，同时根据需要发出警告或修复信号。
OBD系统分为两个主要部分：OBD-I和OBD-II。
OBD-I是较早的版本，它是在1996年之前的车辆上使用的。
OBD-I系统拥有较少的标准化功能，每个制造商都可以根据自己的需要进行定制。
与OBD-I相比，OBD-II是一个更加统一和标准化的系统。
从1996年开始，所有的汽车制造商在美国市场上销售的汽车都需要配备OBD-II系统。
OBD系统通过车辆的诊断接口（通常位于车辆驾驶室内的OBD插座）与外部诊断工具进行通信。
这些工具可以是专门的OBD扫描仪、计算机或智能手机等。
当车辆发生故障或需要维修时，技术人员可以使用这些工具来读取和解析OBD系统中存储的故障码和实时数据。
OBD系统的工作原理是通过扫描仪向OBD系统发送请求，请求获取存储在ECU中的故障码和其他相关数据。
OBD系统将这些数据传输给扫描仪，然后扫描仪根据数据进行解析和判断，得出车辆的诊断结果。
根据诊断结果，技术人员可以判断出车辆存在的故障，并采取相应的维修措施。
总的来说，OBD工作原理是通过车载诊断系统监测和诊断车辆的工作状况。
它可以帮助技术人员快速准确地定位车辆的故障，并为修理提供参考。
同时，OBD系统还可以实时监测车辆的工作数据，帮助驾驶人员保持车辆的正常运行状态。

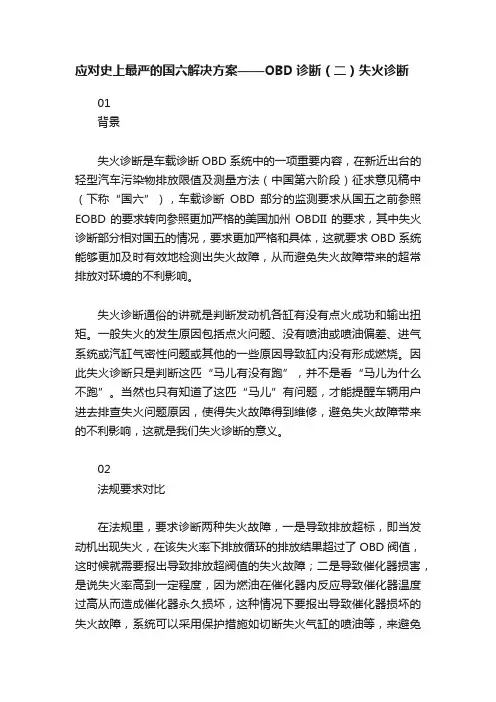

应对史上最严的国六解决方案——OBD诊断（二）失火诊断01背景失火诊断是车载诊断OBD系统中的一项重要内容，在新近出台的轻型汽车污染物排放限值及测量方法（中国第六阶段）征求意见稿中（下称“国六”），车载诊断OBD部分的监测要求从国五之前参照EOBD的要求转向参照更加严格的美国加州OBDII的要求，其中失火诊断部分相对国五的情况，要求更加严格和具体，这就要求OBD系统能够更加及时有效地检测出失火故障，从而避免失火故障带来的超常排放对环境的不利影响。
失火诊断通俗的讲就是判断发动机各缸有没有点火成功和输出扭矩。
一般失火的发生原因包括点火问题、没有喷油或喷油偏差、进气系统或汽缸气密性问题或其他的一些原因导致缸内没有形成燃烧。
因此失火诊断只是判断这匹“马儿有没有跑”，并不是看“马儿为什么不跑”。
当然也只有知道了这匹“马儿”有问题，才能提醒车辆用户进去排查失火问题原因，使得失火故障得到维修，避免失火故障带来的不利影响，这就是我们失火诊断的意义。
02法规要求对比在法规里，要求诊断两种失火故障，一是导致排放超标，即当发动机出现失火，在该失火率下排放循环的排放结果超过了OBD阀值，这时候就需要报出导致排放超阀值的失火故障；二是导致催化器损害，是说失火率高到一定程度，因为燃油在催化器内反应导致催化器温度过高从而造成催化器永久损坏，这种情况下要报出导致催化器损坏的失火故障，系统可以采用保护措施如切断失火气缸的喷油等，来避免催化器的损坏。
CN6草案与CN5失火诊断方面，总体内容一致，都包括了排放相关和催化器损坏相关两种故障。
但CN6的诊断内容进一步加严，包括扩大诊断范围，增加相似工况等，具体对比如下表所示：国五国六监测要求可不必识别具体失火缸明确判缸故障准则催化器损坏无详细规定1.明确最小失火率5%2.明确可延长统计周期的条件3.总失火率大于或等于50%,只要求OBD系统诊断出由单个部件失效导致的失火故障4.规定催化器损坏的温度定义排放超限无详细规定1.最小失火率1%2.PHEV固定为2%，在制造厂证明不会超OBD阀值的情况下，可以采用更高的失火率阀值3. 失火率大于等于50%，只要求检测单个部件失效导致的失火故障4.PHEV可以采用常规车的排放准则监测条件1.最高转速可以为4500 转2.油箱液位20%以下可抑制3.-7度以下可以抑制4.坏路等抑制但其他没有明确要求1.启动后第二转开始检测,不晚于第1000转开始故障判断2.检测范围,转速到发动机红线3.明确检测受限的范围,需详细描述4.催化器加热激活等工况的检测率放松5.明确可以抑制和不能抑制(空调开关,怠速过渡到非怠速)的条件6.油箱液位15%以下抑制7.启动水温在-7度以下可以抑制检测,在水温上升到21度后开始检测故障码/MILOn 1.三个故障循环亮灯 2.无相似工况要求1.相似工况规定2.两个驾驶循环点亮MIL 灯3.PHEV 特殊规定 MIL off3个连续的无故障循环,熄灭MIL 灯 顺序经历三个包括相似工况在内无故障的驾驶循环,则熄灭MIL 灯 驾驶循环 NEDC WLTC03失火监测原理发动机管理系统中采用了基于转速传感器信号的失火监测方法，其基本原理是通过失火发生时，由发动机驱动扭矩的变化，带来发动机运转角加速度的变化来对发动机每一次气缸做功进行评估，从而检测每一次的失火事件。
德尔福发动机管理系统（一）引言概述：德尔福发动机管理系统是一种先进的汽车电子控制系统，旨在优化发动机性能、提高燃烧效率，并实现更低的尾气排放。
本文将介绍德尔福发动机管理系统的基本原理和主要功能，以及其在汽车行业中的应用。
正文内容：一、传感器技术1. 发动机转速传感器：监测发动机转速，为系统提供实时数据。
2. 节气门位置传感器：检测节气门位置，调节进气量，以实现最佳燃烧效果。
3. 氧传感器：测量排气中的氧含量，帮助系统控制燃烧过程。
4. 进气温度传感器：监测进气温度，并根据温度变化调整燃油喷射量。
5. 压力传感器：测量油压、进气压力等参数，优化发动机性能。
二、控制单元和算法1. 内部控制单元：处理传感器数据，执行复杂的算法，实时优化发动机工作状态。
2. 燃油喷射控制算法：根据各种传感器数据，计算最佳燃油喷射量和喷射时间。
3. 点火控制算法：精确控制点火时机，提高燃烧效率和发动机输出功率。
4. 进气控制算法：根据节气门位置和进气温度等参数，优化进气量和气体组成。
5. 故障诊断算法：检测系统故障，并采取相应措施，保证发动机安全可靠运行。
三、排放控制技术1. NOx排放控制：通过优化燃油喷射和点火时机，降低氮氧化物（NOx）的生成。
2. HC和CO排放控制：控制燃料混合物的浓度和点火时机，减少碳氢化合物（HC）和一氧化碳（CO）的生成。
3. 防护监测系统：监测排气中的颗粒物浓度，以满足更严格的环保法规要求。
4. OBD系统：实时监测发动机工作状态，检测故障，确保车辆排放符合法规要求。
5. 传感器和控制算法的综合应用：通过传感器技术和控制算法的协同作用，实现更好的排放控制效果。
四、性能提升技术1. 动力增强：通过提高燃烧效率和最佳点火时机，增加发动机输出功率。
2. 燃油经济性优化：通过精确控制燃油喷射量和点火时机，降低燃油消耗。
3. 排挡逻辑优化：根据驾驶条件和转速等参数，优化排挡逻辑，提高驾驶舒适性和燃油经济性。

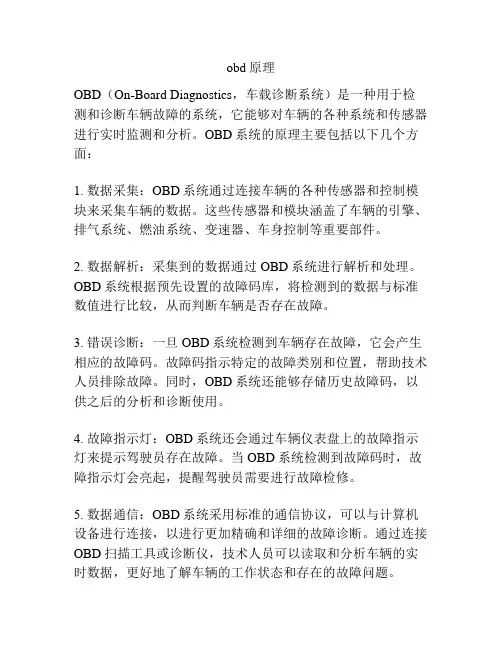

obd原理
OBD（On-Board Diagnostics，车载诊断系统）是一种用于检测和诊断车辆故障的系统，它能够对车辆的各种系统和传感器进行实时监测和分析。
OBD系统的原理主要包括以下几个方面：
1. 数据采集：OBD系统通过连接车辆的各种传感器和控制模块来采集车辆的数据。
这些传感器和模块涵盖了车辆的引擎、排气系统、燃油系统、变速器、车身控制等重要部件。
2. 数据解析：采集到的数据通过OBD系统进行解析和处理。
OBD系统根据预先设置的故障码库，将检测到的数据与标准数值进行比较，从而判断车辆是否存在故障。
3. 错误诊断：一旦OBD系统检测到车辆存在故障，它会产生相应的故障码。
故障码指示特定的故障类别和位置，帮助技术人员排除故障。
同时，OBD系统还能够存储历史故障码，以供之后的分析和诊断使用。
4. 故障指示灯：OBD系统还会通过车辆仪表盘上的故障指示灯来提示驾驶员存在故障。
当OBD系统检测到故障码时，故障指示灯会亮起，提醒驾驶员需要进行故障检修。
5. 数据通信：OBD系统采用标准的通信协议，可以与计算机设备进行连接，以进行更加精确和详细的故障诊断。
通过连接OBD扫描工具或诊断仪，技术人员可以读取和分析车辆的实时数据，更好地了解车辆的工作状态和存在的故障问题。
总的来说，OBD系统通过数据采集、解析和诊断，提供了一种快速和准确诊断车辆故障的方法。
它不仅可以帮助驾驶员了解车辆的故障情况，还可以提供给技术人员有力的故障诊断工具，以便更好地进行维修和保养。
