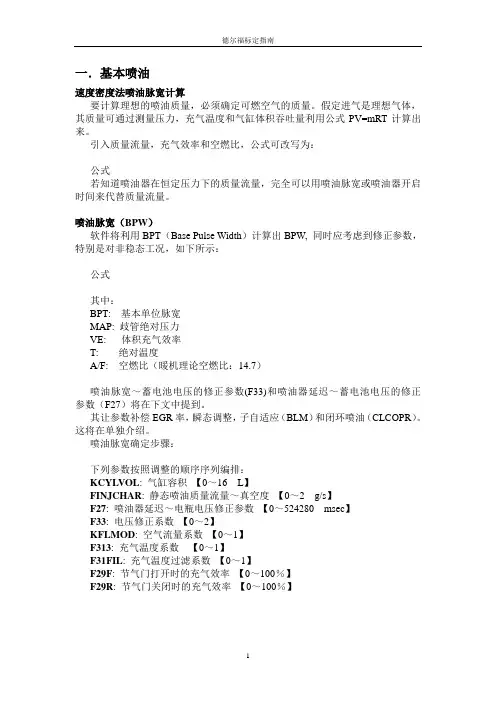

一．基本喷油速度密度法喷油脉宽计算要计算理想的喷油质量，必须确定可燃空气的质量。
假定进气是理想气体，其质量可通过测量压力，充气温度和气缸体积吞吐量利用公式PV=mRT计算出来。
引入质量流量，充气效率和空燃比，公式可改写为：公式若知道喷油器在恒定压力下的质量流量，完全可以用喷油脉宽或喷油器开启时间来代替质量流量。
喷油脉宽（BPW）软件将利用BPT（Base Pulse Width）计算出BPW, 同时应考虑到修正参数，特别是对非稳态工况，如下所示：公式其中：BPT: 基本单位脉宽MAP: 歧管绝对压力VE: 体积充气效率T: 绝对温度A/F: 空燃比（暖机理论空燃比：14.7）喷油脉宽～蓄电池电压的修正参数(F33)和喷油器延迟～蓄电池电压的修正参数（F27）将在下文中提到。
其让参数补偿EGR率，瞬态调整，子自适应（BLM）和闭环喷油（CLCOPR）。
这将在单独介绍。
喷油脉宽确定步骤：下列参数按照调整的顺序序列编排：KCYLVOL: 气缸容积【0～16 L】FINJCHAR: 静态喷油质量流量～真空度【0～2 g/s】F27: 喷油器延迟～电瓶电压修正参数【0～524280 msec】F33: 电压修正系数【0～2】KFLMOD: 空气流量系数【0～1】F313: 充气温度系数【0～1】F31FIL: 充气温度过滤系数【0～1】F29F: 节气门打开时的充气效率【0～100％】F29R: 节气门关闭时的充气效率【0～100％】基本单位脉宽BPT:功能：综合考虑KCYLVOL ，FINJCHAR和燃油流量之间的匹配，满足特定的使用要求。
KCYLVOL:发动机单个气缸的排量，单位：升。
FINJCHAR:**二维表格，喷油器质量流量～真空度，由喷油器特性确定。
特殊工况：当进气系统显示VE 超过100％时，应当稍微增大BPT。
所以，应当给出VE 足够的范围。
修正参数：F27(喷油器延迟～电瓶电压)功能：由于喷油器的迟滞或法门不可能开启（关闭）的无限快，作为补偿该参数将加到BPW中。

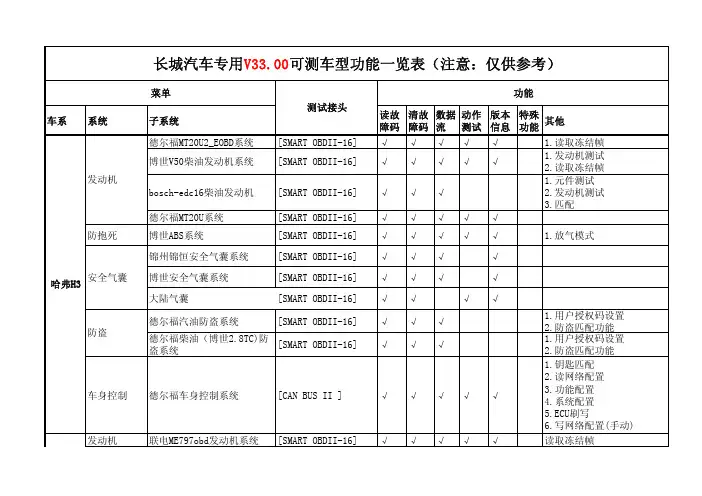

车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧博世V50柴油发动机系统[SMART OBDII-16]√√√√√1.发动机测试2.读取冻结帧bosch-edc16柴油发动机[SMART OBDII-16]√√√ 1.元件测试2.发动机测试3.匹配德尔福MT20U系统[SMART OBDII-16]√√√√√防抱死博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式锦州锦恒安全气囊系统[SMART OBDII-16]√√√√博世安全气囊系统[SMART OBDII-16]√√√√大陆气囊[SMART OBDII-16]√√√√德尔福汽油防盗系统[SMART OBDII-16]√√√ 1.用户授权码设置2.防盗匹配功能德尔福柴油（博世2.8TC)防盗系统[SMART OBDII-16]√√√ 1.用户授权码设置2.防盗匹配功能车身控制德尔福车身控制系统[CAN BUS II ]√√√√√1.钥匙匹配2.读网络配置3.功能配置4.系统配置5.ECU刷写6.写网络配置(手动)发动机联电ME797obd发动机系统[SMART OBDII-16]√√√√√读取冻结帧防盗长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能发动机安全气囊哈弗H3菜单测试接头车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能菜单测试接头防抱死博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊锦州锦恒安全气囊系统[SMART OBDII-16]√√√√防盗实业交通防盗系统 [SMART OBDII-16]√√√√√ 1.下线功能2.更换发动机EMS3.更换转发器4.更换防盗器德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧德尔福MT80发动机系统[SMART OBDII-16]√√√√√ 1.写VIN码2.读取冻结帧3.齿迅学习防抱死博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊锦州锦恒安全气囊系统[SMART OBDII-16]√√√√防盗德尔福汽油防盗系统[SMART OBDII-16]√√√ 1.用户授权码设置2.防盗匹配功能变速箱现代摩比斯_P4MFI_AT系统[SMART OBDII-16]√√√√√德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧博世V50柴油发动机系统[SMART OBDII-16]√√√√√1.发动机测试2.读取冻结帧VE泵电控系统CHANGCHAI CONNECTORFOR 4L88√联电欧四系统[SMART OBDII-16]√√√√√ 1.读冻结帧长城精灵、哈弗M1发动机发动机嘉誉车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能菜单测试接头4D20德尔福电控系统[CAN BUS II ]√√√√√1.读喷油嘴编码2.写喷油嘴编码3.读网络配置信息4.写网络配置信息(自动)5.写网络配置信息(手动)防抱死博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊锦州锦恒安全气囊系统[SMART OBDII-16]√√√√德尔福汽油防盗系统[SMART OBDII-16]√√√1.用户授权码设置2.防盗匹配功能德尔福柴油（博世2.8TC)防盗系统[SMART OBDII-16]√√√1.用户授权码设置2.防盗匹配功能联电ME797obd发动机系统[SMART OBDII-16]√√√√√ 1.读取冻结帧西门子发动机系统[CAN BUS II ]√√√√√1.激活防盗2.ECU刷写博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式天河ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊奥拓立夫安全气囊[SMART OBDII-16]√√√√ 1.ECU解锁防盗实业交通防盗系统 [SMART OBDII-16]√√√√√1.下线功能2.更换发动机EMS3.更换转发器4.更换防盗器风骏防盗炫丽发动机防抱死车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能菜单测试接头变速器邦奇_VT2_CVT系统[CAN BUS II ]√√√√发动机联电ME797obd发动机系统[SMART OBDII-16]√√√√√ 1.读取冻结帧博世ABS系统[SMART OBDII-16]√√√√√1.放气模式天河ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊奥拓立夫安全气囊[SMART OBDII-16]√√√√ 1.ECU解锁防盗联创防盗系统[SMART OBDII-16]√√√√ 1.售后功能变速器邦奇_VT2_CVT系统[CAN BUS II ]√√√√联电ME797obd发动机系统[SMART OBDII-16]√√√√√ 1.读取冻结帧西门子发动机系统[CAN BUS II ]√√√√√ 1.激活防盗2.ECU刷写3.读冻结帧博世ABS系统[SMART OBDII-16]√√√√√1.放气模式天河ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊奥拓立夫安全气囊[SMART OBDII-16]√√√√1.ECU解锁凌傲发动机防抱死酷熊、哈弗M2防抱死车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能菜单测试接头防盗实业交通防盗系统 [SMART OBDII-16]√√√√√ 1.下线功能2.更换发动机EMS3.更换转发器4.更换防盗器变速器邦奇_VT2_CVT系统[CAN BUS II ]√√√√电动转向豫北EPS系统[SMART OBDII-16]√√联电ME797obd发动机系统[SMART OBDII-16]√√√√√ 1.读取冻结帧西门子发动机系统[CAN BUS II ]√√√√√ 1.激活防盗2.ECU刷写博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式天河ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊CH041奥托立夫气囊[SMART OBDII-16]√√√√1.写配置信息防盗实业交通防盗系统 [SMART OBDII-16]√√√√√1.下线功能2.更换发动机EMS3.更换转发器4.更换防盗器变速器邦奇_VT2_CVT系统[CAN BUS II ]√√√√腾翼C30发动机防抱死车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能菜单测试接头4D20德尔福电控系统[CAN BUS II ]√√√√√1.读喷油嘴编码2.写喷油嘴编码3.读网络配置信息4.写网络配置信息(自动)5.写网络配置信息(手动)德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧博世V50柴油发动机系统[SMART OBDII-16]√√√√√1.发动机测试2.读取冻结帧博世ABS（CAN网络）[CAN BUS II ]√√√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)4.传感器标定5.排气功能博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式博世安全气囊系统(CAN网络)[CAN BUS II ]√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)博世安全气囊系统[SMART OBDII-16]√√√√大陆气囊[SMART OBDII-16]√√√√安全气囊发动机防抱死车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能菜单测试接头车身控制系统（CAN网络）[CAN BUS II ]√√√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)4.钥匙学习5.系统配置德尔福车身控制系统[CAN BUS II ]√√√√√1.钥匙匹配2.读网络配置3.功能配置4.系统配置5.ECU刷写6.写网络配置(手动)仪表大陆仪表系统（CAN网络）[CAN BUS II ]√√√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)德尔福汽油防盗系统[SMART OBDII-16]√√√1.用户授权码设置2.防盗匹配功能德尔福柴油（博世2.8TC)防盗系统[SMART OBDII-16]√√√1.用户授权码设置2.防盗匹配功能德尔福柴油(德尔福4D20)防盗[SMART OBDII-16]√√√√1.匹配功能2.授权码设置3.输入用户授权码哈弗H5车身控制防盗车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能菜单测试接头变速器现代摩比斯_5R35_AT系统[CAN BUS II ]√√√√√TOD 博格华纳TOD系统(智能四驱)[CAN BUS II ]√√√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)MM单点系统[FIAT -3]√√√√ 1.故障码测试德尔福电控单元[SMART OBDII-16]√√√√√联合电子电控单元[SMART OBDII-16]√√√ 1.故障码测试2.自适应参数调整3.ECU复位联合电子II电控单元[SMART OBDII-16]√√√√√德尔福MT20U系统[SMART OBDII-16]√√√√√4L88发动机EGR系统CHANGCHAI CONNECTORFOR 4L88√√1.标定bosch-edc16柴油发动机[SMART OBDII-16]√√√ 1.元件测试2.发动机测试3.匹配博世V50柴油发动机系统[SMART OBDII-16]√√√√√1.发动机测试2.读取冻结帧VE泵电控系统CHANGCHAI CONNECTORFOR 4L88√德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧发动机系统皮卡及老车型（赛铃、迪尔、赛酷、赛骏、赛影）车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表（注意：仅供参考）功能菜单测试接头CHB021[SMART OBDII-16]√√√√ 1.匹配功能厦门同致防盗系统(*):已实测;(?):在网站有操作指引()注意：元征公司保留最终解释权。
德尔福 智 能 型 发 动 机 锁 止 防 盗 系 统 （Immobilizer）维修培训手册 第四版 目录一、简 介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ 二、智能型发动机锁止防盗装置（Ｉｍｍｏｂｉｌｉｚｅｒ）基本工作原理．．．．．．．．．．．．４ ㈠、防盗系统（Ｉｍｍｏｂｉｌｉｚｅｒ）组成部分．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ 三、德尔福智能型发动机电子控制模块（ＥＣＭ）防盗功能简介．．．．．．．．．．．．．．５ ㈠、发动机电子控制模块（ＥＣＭ）的工作模式．．．．．．．．．．．．．．．．．．．．．．．．．５ 四、防盗控制器（Ｉｍｍｏｂｉｌｉｚｅｒ）的功能介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．５ ㈠、防盗控制器（Ｉｍｍｏｂｉｌｉｚｅｒ）的工作状态和“母钥匙”策略．．．．．．．．．．．．５ ㈡、防盗控制器（Ｉｍｍｏｂｉｌｉｚｅｒ）状态诊断指示．．．．．．．．．．．．．．．．．．．．．．．．９ 五、防盗系统的状态分析及对策．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０ ㈠、防盗控制器（Ｉｍｍｏｂｉｌｉｚｅｒ）与发动机电子控制模块已匹配完成．．．．．．．１０ ㈡、新的防盗控制器与新的发动机电子控制模块进行匹配．．．．．．．．．．．．．．１５ 一、简介德尔福智能型发动机锁止防盗控制器（Ｉｍｍｏｂｉｌｉｚｅｒ）简称为防盗控制器，它通过套在点火开关锁芯上的读写线圈（Ｃｏｉｌ）读取位于汽车钥匙柄中的电子密码应答器（Ｔｒａｎｓｐｏｎｄｅｒ）里的信息来实现对车辆合法使用者的身份识别，并将身份识别的结果以密文方式传送给发动机电子控制模块（ＥＣＭ），对于非法入侵者利用发动机电子控制模块切断汽车的电路如点火电路、启动马达、汽油泵、中央控制系统等，阻止非法入侵者启动电喷发动机以使汽车无法启动。

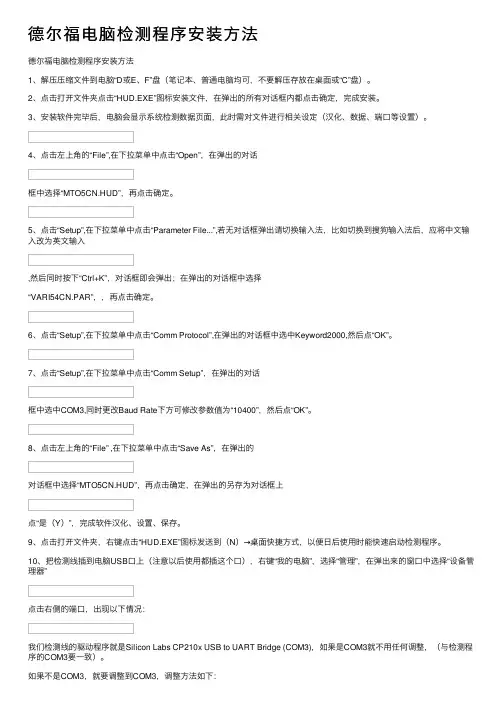

德尔福电脑检测程序安装⽅法德尔福电脑检测程序安装⽅法1、解压压缩⽂件到电脑“D或E、F”盘（笔记本、普通电脑均可，不要解压存放在桌⾯或“C”盘）。
2、点击打开⽂件夹点击“HUD.EXE”图标安装⽂件，在弹出的所有对话框内都点击确定，完成安装。
3、安装软件完毕后，电脑会显⽰系统检测数据页⾯，此时需对⽂件进⾏相关设定（汉化、数据、端⼝等设置）。
4、点击左上⾓的“File”,在下拉菜单中点击“Open”，在弹出的对话框中选择“MTO5CN.HUD”，再点击确定。
5、点击“Setup”,在下拉菜单中点击“Parameter File...”,若⽆对话框弹出请切换输⼊法，⽐如切换到搜狗输⼊法后，应将中⽂输⼊改为英⽂输⼊,然后同时按下“Ctrl+K”，对话框即会弹出；在弹出的对话框中选择“VARI54CN.PAR”，，再点击确定。
6、点击“Setup”,在下拉菜单中点击“Comm Protocol”,在弹出的对话框中选中Keyword2000,然后点“OK”。
7、点击“Setup”,在下拉菜单中点击“Comm Setup”，在弹出的对话框中选中COM3,同时更改Baud Rate下⽅可修改参数值为“10400”，然后点“OK”。
8、点击左上⾓的“File” ,在下拉菜单中点击“Save As”，在弹出的对话框中选择“MTO5CN.HUD”，再点击确定，在弹出的另存为对话框上点“是（Y）”，完成软件汉化、设置、保存。
9、点击打开⽂件夹，右键点击“HUD.EXE”图标发送到（N）→桌⾯快捷⽅式，以便⽇后使⽤时能快速启动检测程序。
10、把检测线插到电脑USB⼝上（注意以后使⽤都插这个⼝），右键“我的电脑”，选择“管理”，在弹出来的窗⼝中选择“设备管理器”点击右侧的端⼝，出现以下情况：我们检测线的驱动程序就是Silicon Labs CP210x USB to UART Bridge (COM3)，如果是COM3就不⽤任何调整，（与检测程序的COM3要⼀致）。
齿讯学习步骤
1、怠速使水温到70度以上
2、用Autotune读故障码
3、如有故障码，必须清除故障码，并将该故障排除后才能进行齿讯学习(1336除
外)
4、发学习命令
起动Autotune，选择“SDATA”
调出设置文件;
选择“Custom Messages”
点击“Connect”，输入学习命令:“30 2c 07 ff”，点击“Transmit Message” 注意:1, 必须勾选“Option”中“Keep KW Live alive”
2,齿讯学习时，车辆不能打开空调
5、将油门迅速踩到底，同时注意发动机转速，如果发动机转速能超过
5000rpm，赶快松油门，查找问题，待解决后再学;正常情况应该是:发动机转速升到4500rpm后，转速下降至1500rpm左右，随后又回到4500rpm，如此往复2,3个循环，最后会在4500rpm附近振动，振动4,5次后即学好。
6、发动机熄火，过约20,30秒后Key-On，等5~10秒后起动，同时再清除故障码(1336)。
至此齿讯学习完成。
德尔福（DELPHI）发动机管理系统齿讯学习
DELPHI MT20U2 齿讯学习
安装了德尔福（DELPHI）MT20U2 ECM的车辆没有进行过齿讯学习时，启动发动机后故障灯会点亮，用解码器检测时有P1336故障码存储，必须用解码器对车辆执行曲轴位置传感器目标齿轮误差学习操作。
操作步骤：
1、启动发动机后待水温达到80。
C，车辆运行时间大于10秒，车上其他负
载处于关闭状态；
2、把汽车电脑解码器与诊断接头相连，进入MT20U2 “发动机系统”；
3、选择“车辆下线检测”，按提示不周操作，发送“齿讯学习指令”；
4、将油门迅速踩到底，并保持2-3秒，这时ECM进行齿讯学习，发动机转
速从1300-4500rpm往复2-5个循环，最后会在4500rpm附近振荡，学习
结束；（以上为进行齿讯学习时发动机转速的典型特征，可由此来判断
齿讯学习是否进行及结束）
5、将汽车电脑解码器退出系统；
6、将发动机熄火15秒钟后打开点火开关，用解码器清除故障码后，关闭点
火开关；
7、15秒钟后启动发动机，通过解码器检测是否有P1336故障码存储，否则
重新执行学习步骤；。
