功率场效应管的原理、特点及参数

常用大功率场效应管参数场效应管是一种常用的功率放大器，它具有输入阻抗高、电压增益大、功率放大能力强等优点。

下面是常用大功率场效应管的参数和特点。

1.输出功率：大功率场效应管的输出功率是影响其应用范围和性能的重要参数。

输出功率取决于电源电压、负载阻抗以及管子的最大耐压和耐流能力。

2. 最大耐压(Vds_max)：最大耐压是场效应管上最高允许的电压，超过此电压会导致场效应管瞬间击穿。

最大耐压通常表示为Vds_max。

3. 最大耐流(Id_max)：最大耐流是场效应管允许的最大电流值，超过此电流会引起管子发热过高，甚至烧毁。

最大耐流通常表示为Id_max。

4.静态工作点：静态工作点是指场效应管的工作电压和电流，在这个工作点上场效应管的输出波形不失真。

静态工作点通常由偏置电压（Vgs）和源极电流（Ids）决定。

5. 转导(gm)：场效应管的转导是指单位输入电压变化时引起的输出电流变化，一般用毫西门子（mS）表示。

转导越大表示场效应管对输入信号的放大能力越强。

6.频率响应：场效应管的频率响应是指它能够放大的频率范围。

频率响应通常由截止频率（ft）表示，即场效应管的放大能力在此频率后会迅速下降。

7.输出电阻：输出电阻是场效应管输出端口的等效电阻，它表示输出端口的电压降随着输出电流的变化。

输出电阻越小，场效应管对负载影响越小。

8.漏极耗尽型和增强型：场效应管分为漏极耗尽型（Depletion mode）和增强型（Enhancement mode）两种类型。

漏极耗尽型的工作电压为负值，源极电流为正值；增强型的工作电压为正值，源极电流为负值。

9.输入电容和输出电容：场效应管具有一定的输入和输出电容，输入电容表示场效应管对输入信号的响应能力，输出电容表示场效应管对输出信号的响应能力。

输入电容和输出电容的大小对放大器的频率响应有一定影响。

10.管脚配置和引脚定义：大功率场效应管的管脚配置和引脚定义根据不同的型号和厂家有所不同。

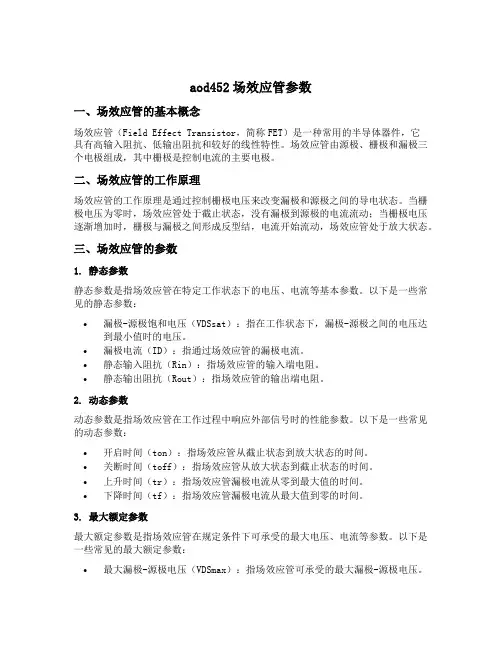

aod452场效应管参数一、场效应管的基本概念场效应管（Field Effect Transistor，简称FET）是一种常用的半导体器件，它具有高输入阻抗、低输出阻抗和较好的线性特性。

场效应管由源极、栅极和漏极三个电极组成，其中栅极是控制电流的主要电极。

二、场效应管的工作原理场效应管的工作原理是通过控制栅极电压来改变漏极和源极之间的导电状态。

当栅极电压为零时，场效应管处于截止状态，没有漏极到源极的电流流动；当栅极电压逐渐增加时，栅极与漏极之间形成反型结，电流开始流动，场效应管处于放大状态。

三、场效应管的参数1. 静态参数静态参数是指场效应管在特定工作状态下的电压、电流等基本参数。

以下是一些常见的静态参数：•漏极-源极饱和电压（VDSsat）：指在工作状态下，漏极-源极之间的电压达到最小值时的电压。

•漏极电流（ID）：指通过场效应管的漏极电流。

•静态输入阻抗（Rin）：指场效应管的输入端电阻。

•静态输出阻抗（Rout）：指场效应管的输出端电阻。

2. 动态参数动态参数是指场效应管在工作过程中响应外部信号时的性能参数。

以下是一些常见的动态参数：•开启时间（ton）：指场效应管从截止状态到放大状态的时间。

•关断时间（toff）：指场效应管从放大状态到截止状态的时间。

•上升时间（tr）：指场效应管漏极电流从零到最大值的时间。

•下降时间（tf）：指场效应管漏极电流从最大值到零的时间。

3. 最大额定参数最大额定参数是指场效应管在规定条件下可承受的最大电压、电流等参数。

以下是一些常见的最大额定参数：•最大漏极-源极电压（VDSmax）：指场效应管可承受的最大漏极-源极电压。

•最大漏极电流（IDmax）：指场效应管可承受的最大漏极电流。

•最大功率耗散（PDmax）：指场效应管可承受的最大功率耗散。

四、场效应管的应用场效应管广泛应用于各种电子设备中，包括放大器、开关、模拟电路和数字电路等。

以下是一些常见的应用场景：1. 放大器场效应管可以作为放大器的核心元件，用于放大电信号。

场效应管的工作原理及应用一、场效应管的基本原理场效应管（FET）是一种基于电场效应的半导体器件，它主要由三个区域组成：栅极（Gate）、漏极（Source）和源极（Drain）。

场效应管的工作原理是通过在栅极施加电压来控制漏极和源极之间的电流。

实际上，场效应管的工作原理与双极型晶体管（BJT）有很大的不同。

BJT是通过调节基极电流来控制集电极电流，而FET则是通过控制栅极电压来控制漏极和源极之间的电流。

这种控制电压的方式使得场效应管具有以下优点：•输入电阻高：场效应管的输入电阻非常高，这意味着输入信号对于场效应管来说几乎没有损耗。

•输出阻抗低：场效应管的输出电阻非常低，可以提供较大的输出功率。

•可靠性好：场效应管的制造工艺相对简单，因此具有较高的可靠性。

二、场效应管的种类及特点场效应管分为三种，分别是MOSFET、JFET和IGFET。

它们各自具有以下特点：1. MOSFET（金属氧化物半导体场效应管）•结构复杂：MOSFET由金属栅极、绝缘层和半导体材料组成，结构较为复杂。

•低功耗：MOSFET的功耗较低，适用于集成电路和低功耗应用。

•可控性强：MOSFET的栅极电压可通过改变电压来控制漏极和源极之间的电流。

2. JFET（结型场效应管）•结构简单：JFET由两个半导体材料构成，结构较为简单。

•低噪声：JFET具有低噪声、高增益和大动态范围的特点，适用于音频放大器等应用。

•可控性弱：JFET的控制电压较低，控制灵敏度相对较弱。

3. IGFET（绝缘栅极场效应管）•高速开关：IGFET具有较高的开关速度和低损耗，适用于高频功率放大器等应用。

•可控性中等：IGFET的栅极电压对电流的控制相对较强，但仍不及MOSFET。

三、场效应管的应用场效应管广泛应用于各种电子设备和系统中，包括但不限于以下领域：1.放大器：由于场效应管具有高输入电阻和低输出阻抗的特点，因此可以用作信号放大器。

在音频放大器、射频放大器、视频放大器等设备中，场效应管常被用来放大弱信号。

功率场效应管的结构工作原理及应用功率场效应管（Power MOSFET）是一种具有开关能力的功率半导体器件，它以场效应传导为基础实现功率放大或开关控制。

功率场效应管是现代电子设备中极为重要的组成部分，其具有结构简单、高效率、低噪声、体积小等优点，广泛应用于电源、电机控制、LED驱动和无线电频率放大等各个领域。

一、结构：功率场效应管的结构与小信号场效应管类似，主要包括强制耦合区、漏极区、源极区和栅极区。

其中，强制耦合区主要是功率MOSFET特有的结构，在高功率应用中主要用于减小开关时的开关损耗，提高开关速度。

漏极区用于集中分布外接负载电流，源极区用于提供电流，栅极区用于控制电流。

而与小信号场效应管不同的是，功率场效应管的漏极和源极区域都要经过优化以承受高电压和大电流的作用。

此外，功率场效应管通常采用金属包封封装，以方便散热、保护芯片，并且可以通过钳位散热器等手段进一步提高工作效率和稳定性。

二、工作原理：功率场效应管的工作原理基于场效应传导。

当栅极电压为正值时，使得栅极和源极之间的沟道形成N型导电区，增大了导电区域，使通流能力增加；当栅极电压为零或负值时，栅极和源极之间的沟道被截断，导电区域变小，导通能力减小。

这样能够通过栅极电压的控制来实现对电流的开关控制，从而达到放大或开关的效果。

三、应用：1.电源：功率场效应管可以用于直流电源的变换、调节和开关。

通过控制输入信号的开关，可以实现对输出电压和电流的调节。

功率场效应管在开关频率高、效率高的AC/DC电源和DC/DC变换器中得到广泛应用。

2.电机控制：功率场效应管可用于电机的驱动和控制。

通过控制栅极电压，可以实现电机的开关和速度调节，广泛应用于电动车、工业自动化等领域。

3.LED驱动：功率场效应管在LED照明中起到了至关重要的作用。

通过控制功率场效应管的开关状态，可以实现对LED的亮度和颜色的调节，同时提高了LED照明的效率和稳定性。

4.无线电频率放大：功率场效应管在无线电通信领域中广泛用于频率放大。

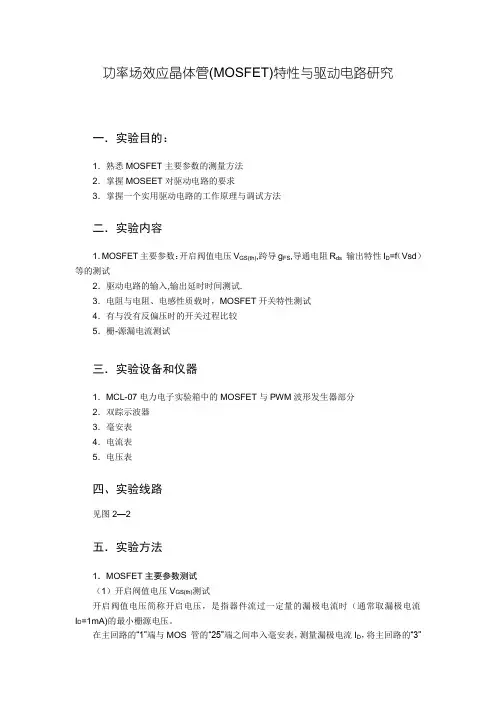

功率场效应晶体管(MOSFET)特性与驱动电路研究一．实验目的：1．熟悉MOSFET主要参数的测量方法2．掌握MOSEET对驱动电路的要求3．掌握一个实用驱动电路的工作原理与调试方法二．实验内容1．MOSFET主要参数：开启阀值电压V GS(th),跨导g FS,导通电阻R ds输出特性I D=f（Vsd）等的测试2．驱动电路的输入,输出延时时间测试.3．电阻与电阻、电感性质载时，MOSFET开关特性测试4．有与没有反偏压时的开关过程比较5．栅-源漏电流测试三．实验设备和仪器1．MCL-07电力电子实验箱中的MOSFET与PWM波形发生器部分2．双踪示波器3．毫安表4．电流表5．电压表四、实验线路见图2—2五．实验方法1．MOSFET主要参数测试（1）开启阀值电压V GS(th)测试开启阀值电压简称开启电压，是指器件流过一定量的漏极电流时（通常取漏极电流I D=1mA)的最小栅源电压。

在主回路的“1”端与MOS 管的“25”端之间串入毫安表，测量漏极电流I D，将主回路的“3”与“4”端分别与MOS 管的“24”与“23”相连，再在“24”与“23”端间接入电压表, 测量MOS 管的栅源电压Vgs ，并将主回路电位器RP 左旋到底，使Vgs=0。

将电位器RP 逐渐向右旋转，边旋转边监视毫安表的读数，当漏极电流I D =1mA 时的栅源电压值即为开启阀值电压V GS （th ）。

读取6—7组I D 、Vgs ，其中I D =1mA 必测，填入表2—6。

（2）跨导g FS 测试双极型晶体管（GTR ）通常用h FE （β）表示其增益，功率MOSFET 器件以跨导g FS 表示其增益。

跨导的定义为漏极电流的小变化与相应的栅源电压小变化量之比，即g FS =△I D /△V GS 。

典型的跨导额定值是在1/2额定漏极电流和V DS =15V 下测得，受条件限制，实验中只能测到1/5额定漏极电流值。

根据表2—6的测量数值，计算g FS 。

功率场效应晶体管(MOSFET)基本知识功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。

由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。

但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。

在电力电子装置中，主要应用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。

电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。

按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。

电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。

当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。

如果在栅极和源极之间加一正向电压UGS，并且使UGS大于或等于管子的开启电压UT，则管子开通，在漏、源极间流过电流ID。

UGS超过UT越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。

1、静态特性（1）输出特性输出特性即是漏极的伏安特性。

特性曲线，如图2(b)所示。

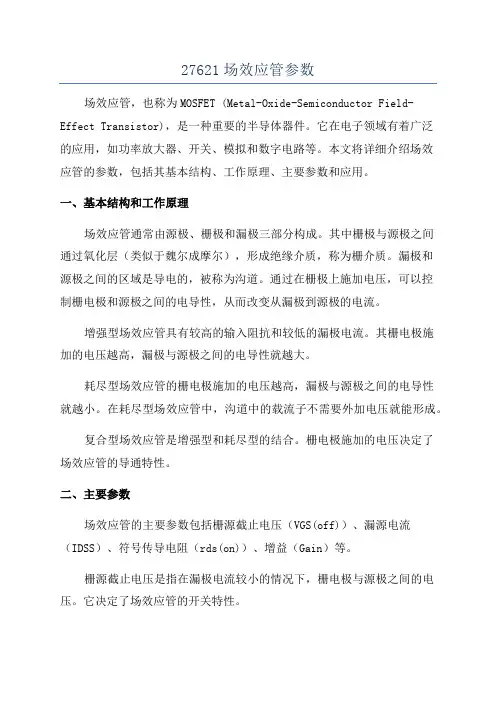

27621场效应管参数场效应管，也称为MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)，是一种重要的半导体器件。

它在电子领域有着广泛的应用，如功率放大器、开关、模拟和数字电路等。

本文将详细介绍场效应管的参数，包括其基本结构、工作原理、主要参数和应用。

一、基本结构和工作原理场效应管通常由源极、栅极和漏极三部分构成。

其中栅极与源极之间通过氧化层（类似于魏尔成摩尔），形成绝缘介质，称为栅介质。

漏极和源极之间的区域是导电的，被称为沟道。

通过在栅极上施加电压，可以控制栅电极和源极之间的电导性，从而改变从漏极到源极的电流。

增强型场效应管具有较高的输入阻抗和较低的漏极电流。

其栅电极施加的电压越高，漏极与源极之间的电导性就越大。

耗尽型场效应管的栅电极施加的电压越高，漏极与源极之间的电导性就越小。

在耗尽型场效应管中，沟道中的载流子不需要外加电压就能形成。

复合型场效应管是增强型和耗尽型的结合。

栅电极施加的电压决定了场效应管的导通特性。

二、主要参数场效应管的主要参数包括栅源截止电压（VGS(off)）、漏源电流（IDSS）、符号传导电阻（rds(on)）、增益（Gain）等。

栅源截止电压是指在漏极电流较小的情况下，栅电极与源极之间的电压。

它决定了场效应管的开关特性。

漏源电流是指在栅源截止电压下，漏极与源极之间的电流。

它直接影响到场效应管的放大能力。

符号传导电阻是指在栅源电压恒定时，漏极与源极之间的电阻。

它决定了场效应管在导通状态下的损耗。

增益是指场效应管输出电流与输入电流之间的比值。

它通常用于描述场效应管的放大能力。

三、应用场效应管具有很多应用范围，例如：1.功率放大器：场效应管可以用于功率放大器电路中，能够实现高增益和低失真的放大效果。

2.开关：场效应管可以用作电子开关，用于控制开关电路的导通和截止。

3.模拟电路：场效应管可以用于构建模拟电路，如运算放大器、滤波器等。

场效应管的作用、规格及分类1.什么叫场效应管？FET是Field-Effect-Transistor的缩写,即为场效应晶体管。

一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。

FET应用范围很广,但不能说现在普及的双极型晶体管都可以用FET替代。

然而，由于FET的特性与双极型晶体管的特性完全不同，能构成技术性能非常好的电路。

2. 场效应管的工作原理：(a) JFET的概念图(b) JFET的符号图1(b)门极的箭头指向为p指向 n方向，分别表示内向为n沟道JFET，外向为p沟道JFET。

图1（a）表示n沟道JFET的特性例。

以此图为基础看看JFET的电气特性的特点。

首先，门极-源极间电压以0V时考虑（VGS =0）。

在此状态下漏极-源极间电压VDS 从0V增加，漏电流ID几乎与VDS 成比例增加，将此区域称为非饱和区。

VDS 达到某值以上漏电流ID 的变化变小，几乎达到一定值。

此时的ID 称为饱和漏电流（有时也称漏电流用IDSS 表示。

与此IDSS 对应的VDS 称为夹断电压VP ，此区域称为饱和区。

其次在漏极-源极间加一定的电压VDS (例如0.8V)，VGS 值从0开始向负方向增加，ID 的值从IDSS 开始慢慢地减少，对某VGS 值ID =0。

将此时的VGS 称为门极-源极间遮断电压或者截止电压，用VGS (off)示。

n沟道JFET的情况则VGS (off) 值带有负的符号,测量实际的JFET对应ID =0的VGS 因为很困难,在放大器使用的小信号JFET时,将达到ID=0.1-10μA 的VGS 定义为VGS (off) 的情况多些。

关于JFET为什么表示这样的特性，用图作以下简单的说明。

场效应管工作原理用一句话说，就是"漏极-源极间流经沟道的I，用以门D"。

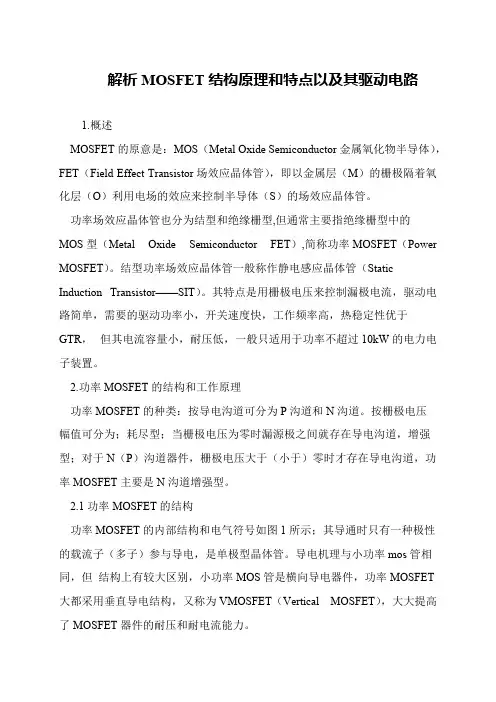

解析MOSFET结构原理和特点以及其驱动电路
1.概述
 MOSFET的原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）利用电场的效应来控制半导体（S）的场效应晶体管。

 功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的
MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。

结型功率场效应晶体管一般称作静电感应晶体管（Static Induction Transistor——SIT）。

其特点是用栅极电压来控制漏极电流，驱动电路简单，需要的驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但其电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。

 2.功率MOSFET的结构和工作原理
 功率MOSFET的种类：按导电沟道可分为P沟道和N沟道。

按栅极电压
幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，增强型；对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET主要是N沟道增强型。

 2.1功率MOSFET的结构
 功率MOSFET的内部结构和电气符号如图1所示；其导通时只有一种极性的载流子（多子）参与导电，是单极型晶体管。

导电机理与小功率mos管相同，但结构上有较大区别，小功率MOS管是横向导电器件，功率MOSFET 大都采用垂直导电结构，又称为VMOSFET（Vertical MOSFET），大大提高了MOSFET器件的耐压和耐电流能力。

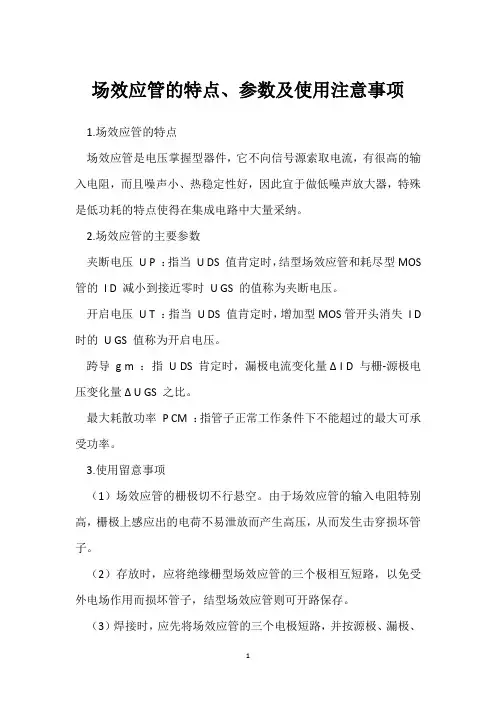

场效应管的特点、参数及使用注意事项
1.场效应管的特点
场效应管是电压掌握型器件，它不向信号源索取电流，有很高的输入电阻，而且噪声小、热稳定性好，因此宜于做低噪声放大器，特殊是低功耗的特点使得在集成电路中大量采纳。

2.场效应管的主要参数
夹断电压U P ：指当U DS 值肯定时，结型场效应管和耗尽型MOS 管的I D 减小到接近零时U GS 的值称为夹断电压。

开启电压U T ：指当U DS 值肯定时，增加型MOS管开头消失I D 时的U GS 值称为开启电压。

跨导g m ：指U DS 肯定时，漏极电流变化量Δ I D 与栅-源极电压变化量Δ U GS 之比。

最大耗散功率P CM ：指管子正常工作条件下不能超过的最大可承受功率。

3.使用留意事项
（1）场效应管的栅极切不行悬空。

由于场效应管的输入电阻特别高，栅极上感应出的电荷不易泄放而产生高压，从而发生击穿损坏管子。

（2）存放时，应将绝缘栅型场效应管的三个极相互短路，以免受外电场作用而损坏管子，结型场效应管则可开路保存。

（3）焊接时，应先将场效应管的三个电极短路，并按源极、漏极、
栅极的先后挨次焊接。

烙铁要良好接地，并在焊接时切断电源。

（4）绝缘栅型场效应管不能用万用表检查质量好坏，结型场效应管则可以。

功率场效应晶体管(MOSFET)原理功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。

由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。

但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。

在电力电子装置中，主要应用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。

电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。

按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。

电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。

当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。

如果在栅极和源极之间加一正向电压U GS，并且使U GS大于或等于管子的开启电压U T，则管子开通，在漏、源极间流过电流I D。

U GS超过U T越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。

{{分页}}1、静态特性（1）输出特性输出特性即是漏极的伏安特性。

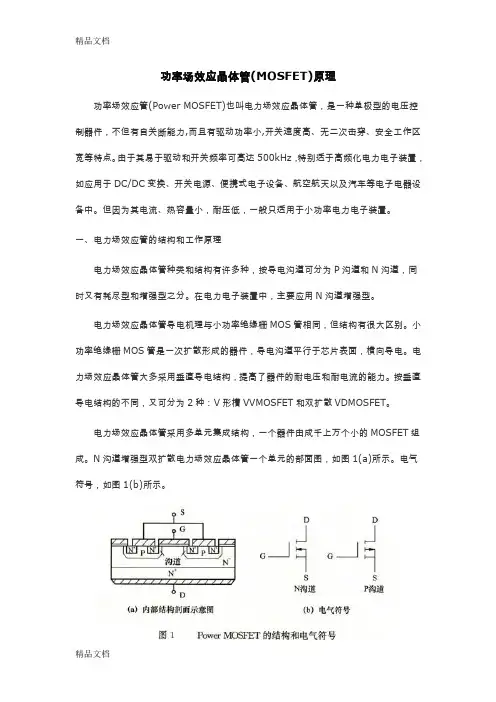

Principle of MOSFET功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。

由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。

但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。

在电力电子装置中，主要应用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。

电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。

按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。

电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。

当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。

如果在栅极和源极之间加一正向电压U GS，并且使U GS大于或等于管子的开启电压U T，则管子开通，在漏、源极间流过电流I D。

U GS超过U T越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。

{{分页}}1、静态特性（1）输出特性输出特性即是漏极的伏安特性。

功率场效应晶体管（MOSFET）的工作原理、特性及主要参数功率场效应晶体管（Power Metal Oxide Semiconductor Field Effect Transistor，MOSFET）。

其特点是：属于电压型全控器件、栅极静态内阻极高（109Ω）、驱动功率很小、工作频率高、热稳定性好、无二次击穿、安全工作区宽等；但MOSFET的电流容量小、耐压低、功率不易做得过大，常用于中、小功率开关电路中。

MOSFET的结构和工作原理1.MOSFET的结构MOSFET和小功率MOS管导电机理相同，但在结构上有较大的区别。

小功率MOS管是一次扩散形成的器件，其栅极G、源极S和漏极D在芯片的同一侧。

而MOSFET主要采用立式结构，其3个外引电极与小功率MOS管相同，为栅极G、源极S和漏极D，但不在芯片的同一侧。

MOSFET的导电沟道分为N沟道和P沟道，栅偏压为零时漏源极之间就存在导电沟道的称为耗尽型，栅偏压大于零（N沟道）才存在导电沟道的称为增强型。

MOSFET的电气符号如图1所示，图1（a）表示N沟道MOSFET，电子流出源极；图1（b）表示P沟道MOSFET，空穴流出源极。

从结构上看，MOSFET还含有一个由S极下的P区和D极下的N区形成的寄生二极管，该寄生二极管的阳极和阴极就是MOSFET的S极和D极，它是与MOSFET不可分割的整体，使MOSFET无反向阻断能力。

图1中所示的虚线部分为寄生二极管。

图1 MOSFET的电气符号2.MOSFET的工作原理（1）当栅源电压uGS=0时，栅极下的P型区表面呈现空穴堆积状态，不可能出现反型层，无法沟通漏源极。

此时，即使在漏源极之间施加电压，MOS管也不会导通。

MOSFET结构示意图如图2（a）所示。

图2 MOSFET结构示意图（2）当栅源电压uGS＞0且不够充分时，栅极下面的P型区表面呈现耗尽状态，还是无法沟通漏源极，此时MOS管仍保持关断状态，如图2（b）所示。

40n60场效应管参数40N60场效应管是一种常见的功率场效应管，具有很多重要的特性和应用。

它的特点包括高电流承受能力、低导通电阻和低开启电压等。

下面将详细介绍这些特性及其应用。

高电流承受能力是40N60场效应管的一大特点。

它能够承受较大的电流，使其在功率放大电路中起到关键作用。

例如，在音频放大器中，40N60场效应管能够承受较大的音频信号电流，从而实现音频信号的放大。

此外，在电源管理电路中，40N60场效应管也能够承受较大的电流，稳定地提供电源输出。

低导通电阻是另一个重要的特性。

40N60场效应管的导通电阻很低，使其能够在电路中提供较小的电压降。

这对于功率放大电路非常重要，因为它可以减少功率损耗并提高电路的效率。

此外，低导通电阻还能够减少电路中的热量产生，提高电路的稳定性。

低开启电压是40N60场效应管的另一个特点。

开启电压是指场效应管开始导通所需的最小电压。

由于40N60场效应管的开启电压较低，它能够在低电压条件下开始导通，提供稳定的功率输出。

这在一些对电压要求较低的电路中尤为重要，例如在电池供电的设备中。

除了以上特性，40N60场效应管还有其他一些重要的应用。

例如，在电源开关电路中，40N60场效应管可以用作开关管，控制电源的开关状态。

此外，它还可以用于电动汽车的驱动电路，提供高效率的功率放大。

40N60场效应管是一种具有高电流承受能力、低导通电阻和低开启电压等特点的功率场效应管。

它在各种电路中有着重要的应用，如音频放大器、电源管理电路、电源开关电路和电动汽车的驱动电路等。

它的特性使得电路能够实现高效率、稳定性和可靠性。

三极管及场效应管原理及参数三极管：三极管是一种电子器件，主要由PNP或NPN型材料构成。

根据输入的控制信号，在输出端产生放大作用。

它有三个电极：发射极（Emitter），基极（Base）和集电极（Collector）。

三极管主要包括两种工作模式：放大和开关。

工作原理：当输入信号加到基极上时，这个信号会控制输出电流，该电流相对于输入电流增加了很多倍，从而实现了信号的放大。

三极管的放大原理通过控制集电极-基极电流来实现，在放大过程中，基极电流会增加或减少，这就导致了集电极电流的相对放大或缩小。

三极管参数：1. 最大耐压（Vceo）：这是三极管可以承受的最高集电极-发射极电压，也叫最大集电-发射电压。

2.最大集电流（Ic）：这是三极管可以承受的最大集电极电流，超过这个值可能会损坏。

3.最大功率（Pd）：这是三极管可以承受的最大功率，超过这个值可能会导致过热。

4. 饱和电压（Vce Sat）：在三极管处于饱和状态时，集电极-发射极之间的电压，这个电压通常很小。

5.放大倍数（β）：三极管的放大倍数是指输出电流与输入电流之比，通常也称为电流放大系数。

场效应管：场效应管，也被称为晶体管，是一种半导体器件。

它主要由控制端（Gate）、漏极（Drain）和源极（Source）组成。

场效应管可用于放大信号、开关电流以及模拟开关等应用。

工作原理：当电压从源极到漏极之间建立时，栅极电势可以控制这个通流。

在MOSFET（金属-氧化物-半导体场效应晶体管）中，与PN结相比，栅极和漏极是隔离的。

场效应管参数：1. 最大耐压（Vds）：这是场效应管可以承受的最大漏极-源极电压。

2.最大漏极电流（Id）：这是场效应管可以承受的最大漏极电流，超过这个值可能会损坏。

3.最大功率（Pd）：这是场效应管可以承受的最大功率，超过这个值可能会导致过热。

4. 阈值电压（Vth）：这是场效应管的门极电压，通过这个电压可以控制漏极电流。

5. 转导（gm）：转导是指单位门极电压变化所产生的源极电流的变化，它是指场效应管的放大能力。

40n20场效应管参数40N20场效应管是一种功率型场效应管，其特点是能够承受高电压和大电流。

在工业、通信、计算机领域等很多领域都有广泛的应用。

下面将从不同的角度来介绍40N20场效应管的参数。

一、电气参数40N20场效应管的电气参数是指在不同工作条件下的电学性能参数。

其中比较重要的参数有：1.漏极-源极击穿电压（BVDSS）：当漏极与源极之间的电压超过这个值时，电路会发生击穿现象。

40N20场效应管的BVDSS为200V，表示其能承受200V的电压。

2.漏极-源极导通电阻（RDS(ON)）：在特定的电流和电压下，漏极与源极之间的电阻。

40N20场效应管的RDS(ON)为40mΩ，这个值越小，表示场效应管的导通能力越好，损耗越小，效率越高。

3.栅极-源极截止电压（VGS(th)）：当栅极与源极之间的电压低于这个值时，场效应管不导通。

40N20场效应管的VGS(th)为2-4V，表示需要2-4V的电压才能让场效应管导通。

4.最大漏极电流（ID(max)）：当漏极与源极之间的电压为BVDSS 时，场效应管能承受的最大漏极电流。

40N20场效应管的ID(max)为40A，说明其能承受高电流。

二、热学参数40N20场效应管在工作时会产生热量，如果无法散热，就会导致场效应管的温度升高，从而影响其电学性能。

因此，热学参数也是很重要的。

1.最大耗散功率（PD(max)）：在特定的工作条件下，场效应管能够承受的最大耗散功率。

40N20场效应管的PD(max)为250W，表示它能够承受较大的功率。

2.热阻（RθJA）：场效应管的热阻是指单位功率下场效应管从结构到环境的热阻。

40N20场效应管的RθJA为62.5℃/W，表示其散热能力一般。

三、包装参数场效应管需要通过包装来保护其内部结构，防止损坏。

40N20场效应管的包装参数包括：1.封装形式：40N20场效应管使用的是TO-247封装形式，该封装形式具有较好的散热能力和较高的耐压能力。

场效应管及其参数符号意义场效应管（英缩写FET）是电压控制器件，它由输入电压来控制输出电流的变化。

它具有输入阻抗高噪声低，动态范围大，温度系数低等优点，因而广泛应用于各种电子线路中。

供应信息需求信息一、场效应管的结构原理及特性场效应管有结型和绝缘栅两种结构，每种结构又有N沟道和P沟道两种导电沟道。

1、结型场效应管（JFET）（1）结构原理它的结构及符号见图1。

在N型硅棒两端引出漏极D和源极S两个电极，又在硅棒的两侧各做一个P区，形成两个PN结。

在P区引出电极并连接起来，称为栅极Go这样就构成了N型沟道的场效应管图1、N沟道结构型场效应管的结构及符号由于PN结中的载流子已经耗尽，故PN基本上是不导电的，形成了所谓耗尽区，从图1中可见，当漏极电源电压ED一定时，如果栅极电压越负，PN结交界面所形成的耗尽区就越厚，则漏、源极之间导电的沟道越窄，漏极电流ID就愈小；反之，如果栅极电压没有那么负，则沟道变宽，ID变大，所以用栅极电压EG可以控制漏极电流ID的变化，就是说，场效应管是电压控制元件。

（2）特性曲线1）转移特性图2（a）给出了N沟道结型场效应管的栅压---漏流特性曲线，称为转移特性曲线，它和电子管的动态特性曲线非常相似，当栅极电压VGS=0时的漏源电流。

用IDSS表示。

VGS变负时，ID逐渐减小。

ID接近于零的栅极电压称为夹断电压，用VP表示，在0≥VGS≥VP的区段内，ID与VGS的关系可近似表示为：ID=IDSS（1-|VGS/VP|）△△）|VDS=常微（微欧）|其跨导gm为：gm=（ID/VGS式中：ID△-----漏极电流增量（微安）△-----栅源电压增量（伏）VGS图2、结型场效应管特性曲线2）漏极特性（输出特性）图2(b)给出了场效应管的漏极特性曲线，它和晶体三极管的输出特性曲线很相似。

①可变电阻区（图中I区）在I区里VDS比较小，沟通电阻随栅压VGS而改变，故称为可变电阻区。

当栅压一定时，沟通电阻为定值，ID随VDS近似线性增大，当VGS＜VP时，漏源极间电阻很大（关断）。

20n06场效应管参数
【实用版】
目录
I.20n06场效应管参数介绍
1.场效应管的工作原理
2.场效应管的特点和优势
II.20n06场效应管参数的应用场景
1.应用于数字电路
2.应用于模拟电路
3.应用于功率电路
正文
20n06场效应管参数介绍
1.场效应管的工作原理
场效应管是一种电压控制器件，它通过改变栅极电压来控制漏极电流。

当栅极电压改变时，漏极电流也会随之改变。

这种控制方式使得场效应管具有很高的输入阻抗和很低的输出阻抗。

2.场效应管的特点和优势
场效应管相比于普通晶体管，具有更高的输入阻抗、更低的输出阻抗、更小的体积和更低的功耗。

这些特点使得场效应管在数字电路和模拟电路中都有广泛的应用。

20n06场效应管参数的应用场景
1.应用于数字电路
20n06场效应管参数的漏极电流可以在很大范围内变化，因此可以用
于数字电路中的开关、放大器、滤波器等。

同时，20n06场效应管参数的输入阻抗很高，输出阻抗很低，使得它具有良好的数字电路性能。

2.应用于模拟电路
20n06场效应管参数的栅极电压可以控制漏极电流，因此可以用于模拟电路中的放大器、滤波器等。

同时，20n06场效应管参数的输入阻抗很高，输出阻抗很低，使得它具有良好的模拟电路性能。

3.应用于功率电路
20n06场效应管参数的漏极电流可以在很大范围内变化，因此可以用于功率电路中的开关、放大器、滤波器等。

场效应管的工作原理和优势
一、工作原理
场效应管是一种广泛应用的电子器件，它利用电场效应来控制半导体材料的导电性能。

具体来说，场效应管由三个电极组成：栅极、源极和漏极。

在栅极与源极之间加一个电压，会在半导体材料中产生一个电场。

这个电场会影响源极和漏极之间的电流，从而实现电压的控制。

二、优势
1.低噪声：场效应管具有较低的噪声系数，因此它在放大信号时能保持较高的信噪比，特别适合用于通信、音频和视频等领域。

2.高输入阻抗：场效应管的输入阻抗极高，接近于无穷大。

这意味着它对信号源的负载非常小，有利于减小信号源的负担。

3.低功耗：由于场效应管的工作效率高，因此它在工作时的功耗较低。

这使得它适合用于便携式设备和电池供电的应用。

4.易于集成：场效应管可以在集成电路中实现小型化，使得它在微电子领域具有广泛的应用。

5.稳定性好：场效应管的阈值电压相对稳定，不易受温度和工艺等因素的影响。

这使得它在各种工作条件下都能保持稳定的性能。

6.易于控制：通过改变栅极电压，可以方便地控制漏极电流，使得场效应管成为一种易于控制的电子器件。
