化学气相沉积分析

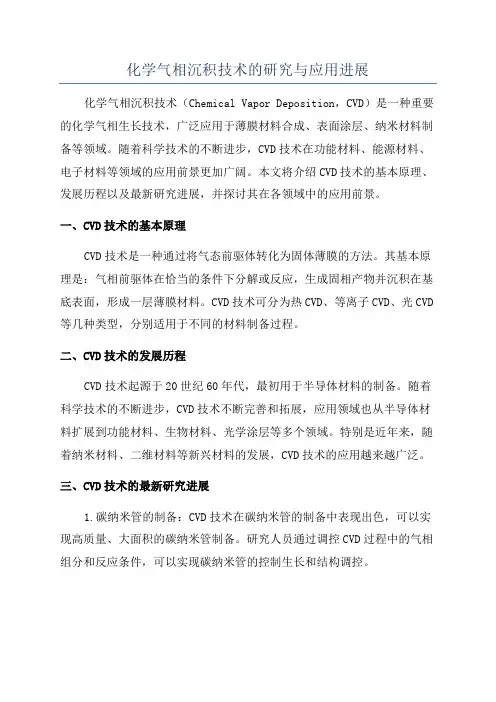

化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition，CVD）是一种重要的化学气相生长技术，广泛应用于薄膜材料合成、表面涂层、纳米材料制备等领域。

随着科学技术的不断进步，CVD技术在功能材料、能源材料、电子材料等领域的应用前景更加广阔。

本文将介绍CVD技术的基本原理、发展历程以及最新研究进展，并探讨其在各领域中的应用前景。

一、CVD技术的基本原理CVD技术是一种通过将气态前驱体转化为固体薄膜的方法。

其基本原理是：气相前驱体在恰当的条件下分解或反应，生成固相产物并沉积在基底表面，形成一层薄膜材料。

CVD技术可分为热CVD、等离子CVD、光CVD 等几种类型，分别适用于不同的材料制备过程。

二、CVD技术的发展历程CVD技术起源于20世纪60年代，最初用于半导体材料的制备。

随着科学技术的不断进步，CVD技术不断完善和拓展，应用领域也从半导体材料扩展到功能材料、生物材料、光学涂层等多个领域。

特别是近年来，随着纳米材料、二维材料等新兴材料的发展，CVD技术的应用越来越广泛。

三、CVD技术的最新研究进展1.碳纳米管的制备：CVD技术在碳纳米管的制备中表现出色，可以实现高质量、大面积的碳纳米管制备。

研究人员通过调控CVD过程中的气相组分和反应条件，可以实现碳纳米管的控制生长和结构调控。

2.二维材料的合成：CVD技术也被广泛应用于二维材料的制备，如石墨烯、硼氮化物等。

研究人员利用CVD技术可以实现大面积、高质量的二维材料生长，为其在电子器件、传感器等领域的应用提供了新的可能性。

3.光催化材料的合成：利用CVD技术可以实现多种光催化材料的合成，如TiO2、ZnO等。

这些光催化材料在环境净化、水处理等领域具有重要应用前景，利用CVD技术可以控制其结构和性能，提高其光催化性能。

四、CVD技术在各领域中的应用前景1.电子器件领域：CVD技术可以实现高质量、大面积的半导体薄膜的制备，为电子器件的制备提供了基础材料。

集成电路芯片工艺化学气相沉积（CVD）化学汽相淀积(CVD)化学汽相淀积是指通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程。

CVD膜的结构可以是单晶、多晶或非晶态，淀积单晶硅薄膜的CVD过程通常被称为外延。

CVD技术具有淀积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖优良、适用范围广、设备简单等一系列优点。

利用CVD方这几乎可以淀积集成电路工艺中所需要的各种薄膜，例如掺杂或不掺杂的SiO：、多晶硅、非晶硅、氮化硅、金属(钨、钼)等。

一：化学气相沉积方法常用的CVD方法主要有三种：常压化学汽相淀积(APCVD)、低压化学汽相淀积(LPCVIi~)和等离子增强化学汽相淀积(PECVD)．APCVD反应器的结构与氧化炉类似，如图1-1所示，该系统中的压强约为一个大气压，因此被称为常压CVD。

气相外延单晶硅所采用的方法就是APCVD。

图1-1APCVD反应器的结构示意图，LPCVD反应器的结构如图1-2所示，石英管采用三温区管状炉加热，气体由一端引入，另一端抽出，半导体晶片垂直插在石英舟上。

由于石英管壁靠近炉管，温度很高，因此也称它为热壁CVD装置，这与利用射频加热的冷壁反应器如卧式外延炉不同．这种反应器的最大特点就是薄膜厚度的均匀性非常好、装片量大，一炉可以加工几百片，但淀积速度较慢．它与APCVD的最大区别是压强由原来的1X10SPa降低到1X102Pa左右。

图1-2LPCVD反应器的结构示意图图1-3平行板型PECVD反应器的结构示意图PECVD是一种能量增强的CVD方法，这是因为在通常CVD系统中热能的基础上又增加了等离子体的能量．图1-3给出了平行板型等离子体增强CVD反应器，反应室由两块平行的金属电极板组成，射频电压施加在上电极上，下电极接地。

射频电压使平板电极之间的气体发生等离子放电。

工作气体由位于下电极附近的进气口进入，并流过放电区。

半导体片放在下电极上，并被加热到100—400；C左右．这种反应器的最大优点是淀积温度低。

化学气相沉积与物理气相沉积的差异一、化学气相沉积用化学方法使气体在基体材料表面发生化学反应并形成覆盖层的方法。

化学气相沉积是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

它本质上属于原子范畴的气态传质过程。

采用等离子和激光辅助技术可以显著地促进化学反应，使沉积可在较低的温度下进行；涂层的化学成分可以随气相组成的改变而变化，从而获得梯度沉积物或者得到混合镀层；可以控制涂层的密度和涂层纯度；绕镀件好。

可在复杂形状的基体上以及颗粒材料上镀膜；可以通过各种反应形成多种金属、合金、陶瓷和化合物涂层。

平均自由程在一定的条件下，一个气体分子在连续两次碰撞之间可能通过的各段自由程的平均值。

用符号l表示，单位为米。

在气体分子的碰撞理论的刚球模型中，认为分子只在碰撞的一刹那发生相互作用，而在其他时间内，分子作直线运动。

相继两次碰撞间所走的路程叫分子的自由程。

由于气体分子的数目很大，碰撞频繁，运动的变化剧烈，故其自由程只有统计意义。

这个概念对研究气体的特性（如扩散）和电子或中子之类的粒子穿过固体的运动很重要。

真空在指定空间内，低于一个大气压力的气体状态。

在真空技术里，真空系针对大气而言，一特定空间内部之部份物质被排出，使其压力小于一个标准大气压，则我们通称此空间为真空或真空状态。

1真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单位思考： PbI2做成膜用什么方法最合适?PbI2多晶膜并用于室温核辐射探测器和X射线成像器件。

研究表明，PbI2膜的结晶质量、致密度及厚度是影响器件性能的关键因素。

提高PbI2膜对X光子或γ光子的光谱响应是提高器件探测性能的重要前提，而光谱响应性能受到材料微结构的影响。

我觉得PbI2做成膜用真空蒸发镀膜最合适，用真空蒸发镀膜做成的薄膜的纯度很高，易于在线检测和控制薄膜的厚度与成分，厚度控制精度最高可达单分子层量级。

也可得到不同显微结构和结晶形态（单晶、多晶或非晶等）的薄膜而且PbI2 的熔沸点也不高。

化学气相沉积中的化学反应类型与特点
一、反应类型
化学气相沉积（CVD）是一种通过化学反应将气体转化为固态薄膜的过程。

在CVD中，主要的反应类型包括：
1.热分解反应：通过加热使气体或蒸汽分解，生成固态物质。

例如，加热四氯化硅（SiCl4）可生成硅（Si）。

2.还原反应：使用还原剂将气体或蒸汽还原为更简单的物质。

例如，氢气（H2）可以还原氧化铝（Al2O3）为铝（Al）。

3.化学气相沉积反应：通过两种或多种气态物质的化学反应生成固态物质。

例如，二硫化碳（CS2）和氢气（H2）反应可以生成硫化氢（H2S），然后硫化氢再与硅（Si）反应生成硫化硅（SiS）。

4.离子辅助化学气相沉积：在电场的作用下，气体分子被离子化并加速到基底表面，通过物理碰撞和化学反应在基底表面形成薄膜。

二、特点
化学气相沉积的主要特点包括：
1.适用性广：化学气相沉积可用于各种材料，包括金属、非金属、化合物等。

2.薄膜质量高：由于化学气相沉积是在高温和纯净的环境下进行的，因此生成的薄膜具有高纯度、高致密性、高附着性等特点。

3.易于控制：通过调整反应温度、气体流量等参数，可以精确控制薄膜的厚度、成分和结构。

4.适合大规模生产：化学气相沉积是一种大规模、连续的生产过
程，适合于大规模生产和工业化生产。

5.环境影响小：与传统的物理气相沉积相比，化学气相沉积使用的气体较少，对环境的影响较小。

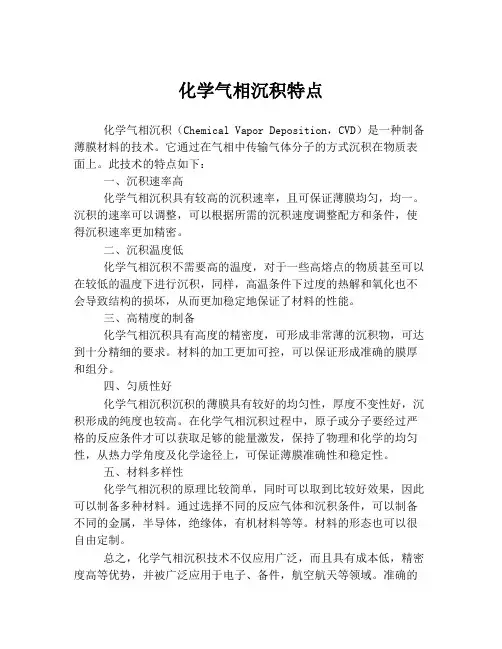

化学气相沉积特点
化学气相沉积（Chemical Vapor Deposition，CVD）是一种制备薄膜材料的技术。

它通过在气相中传输气体分子的方式沉积在物质表面上。

此技术的特点如下：
一、沉积速率高
化学气相沉积具有较高的沉积速率，且可保证薄膜均匀，均一。

沉积的速率可以调整，可以根据所需的沉积速度调整配方和条件，使得沉积速率更加精密。

二、沉积温度低
化学气相沉积不需要高的温度，对于一些高熔点的物质甚至可以在较低的温度下进行沉积，同样，高温条件下过度的热解和氧化也不会导致结构的损坏，从而更加稳定地保证了材料的性能。

三、高精度的制备
化学气相沉积具有高度的精密度，可形成非常薄的沉积物，可达到十分精细的要求。

材料的加工更加可控，可以保证形成准确的膜厚和组分。

四、匀质性好
化学气相沉积沉积的薄膜具有较好的均匀性，厚度不变性好，沉积形成的纯度也较高。

在化学气相沉积过程中，原子或分子要经过严格的反应条件才可以获取足够的能量激发，保持了物理和化学的均匀性，从热力学角度及化学途径上，可保证薄膜准确性和稳定性。

五、材料多样性
化学气相沉积的原理比较简单，同时可以取到比较好效果，因此可以制备多种材料。

通过选择不同的反应气体和沉积条件，可以制备不同的金属，半导体，绝缘体，有机材料等等。

材料的形态也可以很自由定制。

总之，化学气相沉积技术不仅应用广泛，而且具有成本低，精密度高等优势，并被广泛应用于电子、备件，航空航天等领域。

准确的
制备和可控的反应可以在保持化学和物理结构的同时，获得较高的性能。

气相法沉积气相法沉积，即化学气相沉积（Chemical Vapor Deposition，CVD）是一种以气体化学反应形成固态材料的方法。

它以气体前驱体在高温和低压条件下分解或反应，生成所需的材料，并在基底表面上沉积出薄膜或纳米颗粒。

气相法沉积被广泛应用于各个领域，包括半导体制造、涂层技术、能源存储与转换、纳米材料合成等。

气相法沉积分为热CVD和化学CVD两种主要类型。

热CVD是一种常见的气相法沉积技术。

在热CVD过程中，前驱体气体通入反应室，通过热传导或对流传热的方式使其达到适当的温度，然后在基底表面上发生化学反应形成所需的材料薄膜。

这种沉积方式通常需要高温，可以达到几百到一千摄氏度。

热CVD通常适用于高温稳定的材料，如金属、氧化物、碳化物等。

化学CVD是一种较为复杂的气相沉积技术，它通过在低温热解气体前驱体或在化学反应中引入能量来合成材料。

化学CVD通常需要较低的温度，可以达到几十到几百摄氏度。

这种沉积方式适用于需要较低沉积温度或对材料制备条件较为严格的情况，如硅薄膜、碳纳米管等。

在气相法沉积过程中，前驱体的选择和气氛控制是非常重要的。

前驱体可以是气体、液体或固体，它需要在相应的条件下分解或反应形成所需的材料。

同时，沉积过程中的气氛也会影响沉积物的性质和结构。

常用的气氛包括惰性气体（如氮气、氩气）、还原气氛（如氢气）或氧化气氛（如氧气）。

此外，气相法沉积还需要对反应与扩散的过程进行控制，以获得期望的沉积薄膜。

反应过程包括前驱体分解或反应、生成物的扩散和在基底表面的吸附等。

这些过程的速率和平衡会受到温度、压力和反应气氛的影响。

因此，对沉积条件的精确控制是实现沉积薄膜的均匀性、纯度和结构的关键。

最后，气相法沉积还可以通过调节反应条件和利用辅助技术实现材料薄膜的控制生长。

例如，可以采用过程中的催化剂、助剂或外加电场来调节材料的成分和结构，以获得特定的性能和应用。

总之，气相法沉积是一种重要的材料制备方法，广泛应用于各个领域。

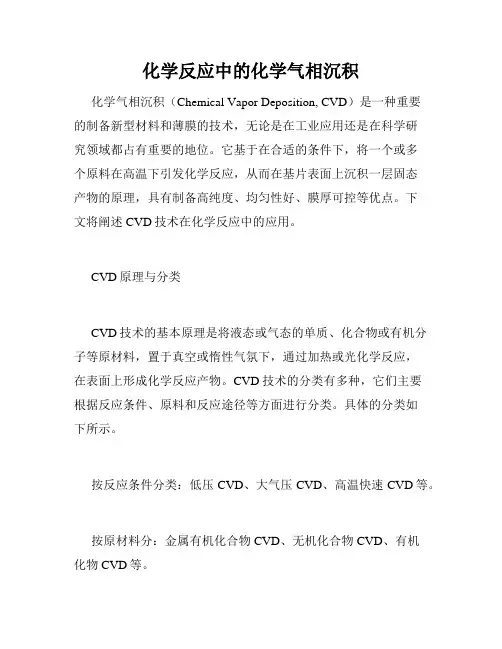

化学反应中的化学气相沉积化学气相沉积（Chemical Vapor Deposition, CVD）是一种重要的制备新型材料和薄膜的技术，无论是在工业应用还是在科学研究领域都占有重要的地位。

它基于在合适的条件下，将一个或多个原料在高温下引发化学反应，从而在基片表面上沉积一层固态产物的原理，具有制备高纯度、均匀性好、膜厚可控等优点。

下文将阐述CVD技术在化学反应中的应用。

CVD原理与分类CVD技术的基本原理是将液态或气态的单质、化合物或有机分子等原材料，置于真空或惰性气氛下，通过加热或光化学反应，在表面上形成化学反应产物。

CVD技术的分类有多种，它们主要根据反应条件、原料和反应途径等方面进行分类。

具体的分类如下所示。

按反应条件分类：低压CVD、大气压CVD、高温快速CVD等。

按原材料分：金属有机化合物CVD、无机化合物CVD、有机化物CVD等。

按反应路线分类：表面反应CVD、匀相反应CVD、进口反应CVD等。

CVD工艺优点CVD技术可以获得高质量、高致密性、光学特性、机械性能、热稳定性等优秀性能的薄膜材料。

其具有以下优点：1.可选择的材料：CVD制备薄膜的材料种类丰富，可以从单质、化合物、有机分子中选择。

2.材料均匀性：通过CVD制备的薄膜与基片之间的相容性很好，可以获得很高的材料均匀性。

3.膜厚可控：CVD技术可以很好地控制膜层的厚度和形貌，便于制备具有特定要求的薄膜。

4.沉积速率快：CVD制备速度较快，从而可以快速制备大面积薄膜。

CVD应用领域CVD技术已经被广泛应用于材料科学、微电子学、光学、表面处理、热防护等工程领域。

下面将介绍CVD技术在不同领域的应用。

1. 金属CVD金属CVD技术主要应用于制备金属薄膜和金属导线等。

对于涌现的金属薄膜，由于其具有许多优异的物理和化学特性，例如导电率高、反射率高，被广泛用于许多领域，如光学、传感、电子器件等。

金属CVD技术可以制备金属薄膜，如Ni、Pd、Cr等金属膜的生长，以及其他金属复合薄膜。

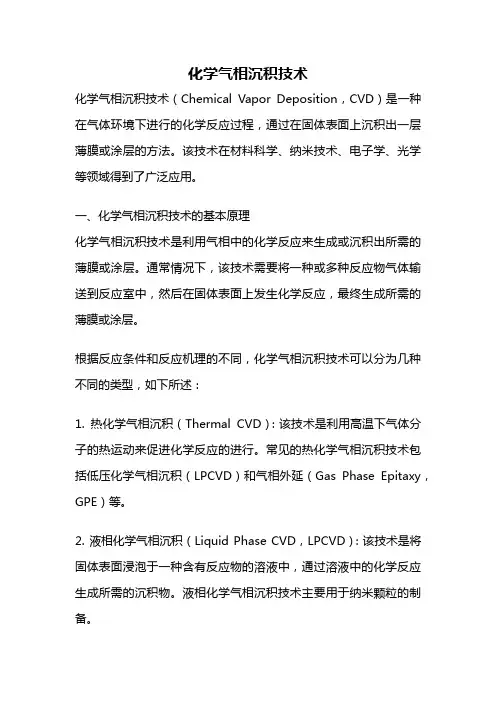

化学气相沉积技术化学气相沉积技术（Chemical Vapor Deposition，CVD）是一种在气体环境下进行的化学反应过程，通过在固体表面上沉积出一层薄膜或涂层的方法。

该技术在材料科学、纳米技术、电子学、光学等领域得到了广泛应用。

一、化学气相沉积技术的基本原理化学气相沉积技术是利用气相中的化学反应来生成或沉积出所需的薄膜或涂层。

通常情况下，该技术需要将一种或多种反应物气体输送到反应室中，然后在固体表面上发生化学反应，最终生成所需的薄膜或涂层。

根据反应条件和反应机理的不同，化学气相沉积技术可以分为几种不同的类型，如下所述：1. 热化学气相沉积（Thermal CVD）：该技术是利用高温下气体分子的热运动来促进化学反应的进行。

常见的热化学气相沉积技术包括低压化学气相沉积（LPCVD）和气相外延（Gas Phase Epitaxy，GPE）等。

2. 液相化学气相沉积（Liquid Phase CVD，LPCVD）：该技术是将固体表面浸泡于一种含有反应物的溶液中，通过溶液中的化学反应生成所需的沉积物。

液相化学气相沉积技术主要用于纳米颗粒的制备。

3. 辅助化学气相沉积（Assisted CVD）：该技术是在化学气相沉积的过程中引入外部能量或辅助剂来促进反应的进行。

常见的辅助化学气相沉积技术包括等离子体增强化学气相沉积（Plasma Enhanced CVD，PECVD）和光辅助化学气相沉积（Photo-Assisted CVD）等。

三、化学气相沉积技术的应用领域化学气相沉积技术在材料科学、纳米技术、电子学、光学等领域有着广泛的应用。

下面列举几个常见的应用领域：1. 半导体器件制造：化学气相沉积技术可以用于制备半导体材料的薄膜，如硅、氮化硅等。

这些薄膜可以作为半导体器件的绝缘层、隔离层或介质层。

2. 硬质涂层：化学气相沉积技术可以用于制备硬质涂层，如碳化硅、氮化硼等。

这些硬质涂层具有优异的耐磨损性和高温稳定性，广泛应用于刀具、模具等领域。

cvd化学气相沉积
CVD（化学气相沉积）是一种从气体中利用化学反应合成出新的物质的技术，它已被用于制造出多种多样的材料，如金属、碳纳米管以及其他复合材料。

本文将探讨CVD的原理，方法以及其在工业界的应用。

CVD技术是通过将特定成分的气体混合在一起，再采用一定温度和压力环境下施加电压进行电弧分解，利用热力学原理，使气体中的原材料发生反应，生成新的物质，从而达到所需的形态以及性能的目的。

CVD的技术可以分为三类，即低温CVD（LTCVD）、中温CVD（MTCVD）和高温CVD（HTCVD），根据施工温度的不同而区分。

低温CVD使用温度较低，常在室温到200℃之间；中温CVD温度一般在200-600℃之间；而高温CVD温度大多在600℃以上，最高可达1200℃。

CVD技术在工业界的应用主要有两方面。

一是在半导体工艺中用它来制备晶体硅、硅钝化等；二是在机械制造及包装，它可用于制造电子组件、集成电路零件等。

例如，CVD技术可以用来弥补喷涂的不足，可以用来在定尺寸结构体上制造出精细的层状结构，如电路板中的互连层、腐蚀抑制剂层等。

此外，CVD技术还可以用来制造碳纳米管、金属纳米管、有机结构体和金属复合材料等。

这些新材料在电子、机械、橡胶、塑料等行业有广泛的应用。

综上所述，CVD技术的特点是简便、快速、成本低，是制造金属、
碳纳米管以及其他复合材料的理想方法。

因而，它在工业界中得到了广泛的应用，是当今材料制备和技术发展的重要途径。

各种化学气相沉积技术的工作原理及优缺点各种化学气相沉积技术的工作原理及优缺点如下：化学气相沉积技术（CVD）是一种常用的材料制备和表面处理方法，其工作原理是利用气态的化学反应来合成固态的物质。

下面介绍几种常见的化学气相沉积技术。

1. 常压化学气相沉积（APCVD）工作原理：常压化学气相沉积是在常压下，将反应气体引入到加热的基体表面，通过热分解和化学反应来形成固态沉积物。

优点：沉积温度低，可沉积大面积的均匀涂层。

缺点：需要较高的温度和较长的沉积时间，基体材料受热可能发生氧化或结构变化。

2. 低压化学气相沉积（LPCVD）工作原理：低压化学气相沉积是在较低的压力下，将反应气体引入到加热的基体表面，通过热分解和化学反应来形成固态沉积物。

优点：可在较低的温度和较短的沉积时间内获得高质量的涂层。

缺点：需要高真空设备和较高的投资成本。

3. 等离子体增强化学气相沉积（PECVD）工作原理：等离子体增强化学气相沉积是利用辉光放电等离子体来增强气态反应的活性，使反应气体在较低的温度下也能发生化学反应形成固态沉积物。

优点：可在较低的温度下进行沉积，适用于各种材料的表面处理和涂层制备。

缺点：需要特殊的电源和控制设备，且沉积速率较低。

4. 激光化学气相沉积（LCVD）工作原理：激光化学气相沉积是利用激光诱导的气态反应来形成固态沉积物。

通过将激光束聚焦到基体表面，使局部区域快速加热并引发气态化学反应。

优点：可实现快速、高精度和局部化的沉积，适用于复杂形状和微细结构的制备。

缺点：需要高能激光器和精密的光学系统，且对基体材料的导热性能要求较高。

5. 金属有机化学气相沉积（MOCVD）工作原理：金属有机化学气相沉积是利用金属有机化合物作为反应气体，通过热分解和化学反应来形成金属或其化合物的固态沉积物。

优点：可制备高纯度、高附着力的金属或合金涂层，适用于电子、光学和催化等领域。

缺点：需要严格控制工艺条件，如温度、压力和气体流量等，且对操作人员的健康有一定危害。

cvd 化学气相沉积CVD（化学气相沉积）是一种重要的薄膜制备技术，广泛应用于微电子、材料科学、纳米技术等领域。

本文将介绍CVD的基本原理、应用领域以及未来发展方向。

让我们来了解CVD的基本原理。

化学气相沉积是一种在气相条件下通过化学反应生成固体薄膜的技术。

它的基本原理是在高温下，将气体或液体前体物质引入反应室中，通过化学反应形成气相中间体，然后在衬底上沉积出所需的固体薄膜。

CVD的反应过程主要包括气体输运、吸附、表面反应和膜沉积等步骤。

CVD技术具有许多优点，如制备的薄膜具有高纯度、均匀性好、可控性强等特点。

此外，CVD还可以在复杂的表面形貌上进行薄膜沉积，如纳米颗粒、多孔膜等。

因此，CVD被广泛应用于微电子行业，用于制备晶体管、集成电路、显示器件等。

同时，它也被应用于材料科学领域，用于制备超硬材料、陶瓷薄膜、光学薄膜等。

除了微电子和材料科学领域，CVD还在纳米技术领域得到了广泛应用。

纳米领域的发展对CVD技术提出了更高的要求，例如制备纳米线、纳米颗粒和纳米薄膜等。

由于CVD具有优异的可控性和均匀性，它成为了纳米材料制备的重要工具。

通过调节反应条件和前体物质的选择，可以实现对纳米材料形貌、大小和组成的精确控制。

未来，CVD技术在能源领域和生物医学领域的应用也备受关注。

在能源领域，CVD可以用于制备高效的太阳能电池、燃料电池等器件。

通过优化薄膜的能带结构和界面特性，可以提高能源转换效率。

在生物医学领域，CVD可以用于制备生物传感器、药物传递系统等。

通过在表面修饰功能性薄膜，可以实现对生物分子的高灵敏检测和精确控制。

CVD是一种重要的化学气相沉积技术，广泛应用于微电子、材料科学、纳米技术等领域。

它具有优异的可控性和均匀性，可以制备高纯度、均匀性好的薄膜。

随着纳米技术和能源领域的快速发展，CVD技术在这些领域的应用前景非常广阔。

未来，我们可以期待CVD技术在更多领域的突破和创新。

化学气相沉积（CVD）实验实验目的：掌握制备纳米碳管的一种化学方法。

实验原理：化学气相沉积法是近年来发展起来的制备无机材料的新技术。

它是利用气态物质在一固体表面上进行化学反应，生成固态沉积物的过程。

本实验是利用纳米金属催化剂的催化作用，使在高温条件下分解的碳氢化合物能够重新自组装形成纳米碳管。

纳米金属催化剂对纳米碳管的生长起到至关重要的作用。

首先该金属是亲碳金属（铁、钴、镍等过渡金属），使碳离子可以在金属上吸附、扩散，并到达超饱和状态，最后析出而形成纳米碳管。

另外，纳米碳管的生长还受催化剂载体、制备温度、气体成分与流量等条件的影响。

本实验以乙炔气体为原料，在Fe、Co、Ni等催化剂（固体表面）上裂解后，可制备高纯度、高产量的多壁纳米碳管。

其反应式为：C2H2 C + H2化学气相沉积法不仅设备简单，操作容易，而且也是最有可能实现纳米碳管的规模化生产以及对纳米碳管结构进行一定的控制。

实验设备：CVD法制备设备一套。

其中包括石英管（反应炉）、电炉、温控仪、热电偶等。

实验步骤：（1）取少量催化剂，放入石英舟中，置于反应器（石英管）的中部。

（2）确定好热解温度后，接通温控仪电源，开始升温。

温度升到一定高度后，打开氢气流量计开关，通入氢气以还原催化剂。

（3）温度升到热解温度后，打开乙炔气体流量计开关，通入原料乙炔气体，高温下乙炔分解出碳，于金属颗粒催化下生长出纳米碳管。

（4）关闭温控仪电源开关，关闭乙炔气体流量开关，继续通入氢气30分钟左右后，关闭氢气流量开关，关闭所有电源。

（5）取出样品后，在透射电子显微镜下观察、分析。

多壁纳米碳管的TEM照片。

石墨材料的化学气相沉积研究石墨材料的化学气相沉积是一种重要的制备方法，可以实现高纯度、大面积和可控性好的石墨材料制备。

本文将通过综合分析和总结最新研究成果，深入探讨化学气相沉积在石墨材料制备中的原理、方法和应用。

一、原理化学气相沉积是利用化学反应在气相中生成物质，然后通过沉积到基材表面实现材料制备的一种方法。

在石墨材料的制备中，常用的前体气体有甲烷、丙烷、乙炔等，通过热解反应产生碳源。

碳源随后在高温下分解，生成碳原子，并在基材表面重新组装形成石墨结构。

二、方法1. 化学气相沉积方法通常分为热分解法和等离子体增强化学气相沉积法两种。

热分解法通过控制反应温度和时间，调节碳源的分解速率和扩散动力学，实现对石墨材料形貌和结构的控制。

而等离子体增强化学气相沉积法在热分解法的基础上加入了等离子体辐射照射，可以在保持低温的同时增强碳源的分解和扩散，从而获得高质量的石墨材料。

2. 石墨材料的制备还可通过添加协同催化剂、调节反应气体的比例和流速等方法来实现。

协同催化剂能够增强碳源的活性，促进碳源的分解和生长过程，提高石墨材料的质量和结晶性。

控制反应气体的比例和流速，可以调节碳源在基材表面的扩散速率和碳原子的沉积速率，从而实现石墨材料的形貌调控和结构控制。

三、应用1. 电子器件领域：石墨材料在电突触器件、传感器、柔性电子器件等领域具有广泛应用潜力。

化学气相沉积可实现大面积多层石墨烯薄膜的制备，为高性能电子器件的制备提供了可能。

2. 催化剂载体领域：石墨材料的高比表面积和良好的导电性使其成为理想的催化剂载体。

通过化学气相沉积可以在石墨材料表面修饰特定的功能基团，提高催化剂的分散性和活性，进而应用于催化反应中。

3. 能源领域：石墨材料可作为锂离子电池、超级电容器等能源器件的电极材料。

化学气相沉积可以实现对石墨材料电极性能的调控，提高电池的循环稳定性和储能密度。

四、挑战与展望化学气相沉积方法在石墨材料制备中具有许多优点，但也存在一些挑战。

化学气相沉积的特点化学气相沉积是一种利用化学反应将蒸汽转化成固态材料的一种沉积法。

它主要包括有机金属化学气相沉积、氧化物化学气相沉积、氮化物化学气相沉积、碳化物化学气相沉积等。

下面，我们来看一下化学气相沉积的特点。

一、高质量的薄膜化学气相沉积技术可以制备出非常高质量的薄膜。

在过去的几十年中，研究人员已经证明了该技术在制备各种材料时具有很高的准确和可重现性。

由于化学气相沉积技术的高质量薄膜，材料的特性得到很好的保持和加强。

二、制备的薄膜具有高度均匀性化学气相沉积技术的另一个优点是它可以制备出非常均匀的薄膜。

这是因为沉积过程中使用的气体和反应条件都被高度控制，以确保沉积过程发生在相同的条件下。

因此，化学气相沉积技术不仅可以沉积高质量的薄膜，而且可以生产具有高度均匀性的薄膜。

三、适用范围广化学气相沉积技术可以制备多种类型的材料。

这个技术不仅可以制备单质材料，如硅、碳、氮等，还可以制备多元材料，如氧化物、氮化物、碳化物等材料。

从而满足不同领域对于各种材料沉积的需求。

四、沉积速度较快相较于其他的制备薄膜技术，化学气相沉积的沉积速度较快。

这是由于它实现了反应气体的高质量沉积，并且可以控制反应条件以实现所需的沉积速率。

尤其是对于大面积、厚度要求较高的薄膜，通过化学气相沉积技术制备速度更快，效率更高。

综上所述，化学气相沉积技术在薄膜制备领域中占据着非常重要的位置。

其高质量的薄膜，高度均匀性，适用范围广，以及沉积速度较快的特点，使得该技术被广泛应用于半导体、光电、纳米等领域。

同时，化学气相沉积技术还在不断发展完善，如控制沉积过程中的溶剂和反应条件等，进一步提高化学气相沉积的效率和性能。

低压化学气相沉积法
低压化学气相沉积（LPCVD）是一种常用于制备薄膜材料的沉积方法，特别适用于对薄膜质量和均匀性有较高要求的应用。

以下是有关低压化学气相沉积法的主要特点和过程：
一、主要特点
低压操作：LPCVD 是在相对较低的压力下进行的，通常在1 Torr 至100 Torr的范围内。

相比于高压CVD，低压CVD更适用于对气相反应的控制和薄膜均匀性要求较高的场合。

高温条件：典型的LPCVD温度范围为500°C到1200°C，这种高温有助于使气相前体分解并形成固体薄膜。

气相前体：LPCVD 使用气相前体，例如气体、气态金属有机物或气态无机化合物，这些前体在高温下分解并沉积在基底表面。

均匀性：由于低压条件下气相物质的均匀性更容易控制，因此LPCVD有助于薄膜的均匀沉积。

广泛应用：LPCVD 可用于制备多种材料，包括金属、氮化物、氧化物、硅等，适用于半导体、光电子学、微电子学等领域。

二、沉积过程
前体输送：气相前体被输送到反应室，通常通过气体通道或液体蒸发。

前体分解：高温条件下，气相前体分解成反应物，例如气体或金属等。

沉积：分解后的物质沉积在基底表面形成薄膜。

气体清除：副产物和未反应的气体通过真空系统或气体处理系统清除，以维持反应室的稳定状态。

低压化学气相沉积法因其高温和低压条件下对反应的精准控制，以及对薄膜均匀性的要求，广泛应用于微电子学、半导体制造、光学薄膜等领域。
