化学气相沉积..

化学气相沉积法
化学气相沉积法是一种通过热分解气态前驱体在表面上
生长薄膜的方法，常用于制备高质量的薄膜材料，例如硅、氮化硅、氧化铝、钨等。

化学气相沉积法是一种简单、易于控制的工艺，具有良好的重复性和均匀性。

化学气相沉积法的基本原理是将气体前驱体输送到基片
表面，在高温下发生化学反应，生成固态物质，最终形成具有所需性质的薄膜。

典型的化学气相沉积系统包括前驱体输送、气体反应室和基片加热部分。

在前驱体输送部分，通常将前驱体通过压缩气体输送到
反应室内。

前驱体可为有机物或无机物，例如SiH4、NH3、
Al(CH3)3、W(CO)6等。

压缩气体可以是惰性气体，如氮、氩
或氢气。

在反应室内，前驱体和压缩气体混合形成气态反应物。

在气体反应室中，气态反应物在基片表面沉积，形成固
态薄膜。

这一过程通常需要高温条件下进行，以确保气态反应物的分解和沉积。

反应室通常用电阻器、辐射加热或激光热源进行加热。

化学气相沉积法的优点主要在于其所制备的薄膜均匀性、易于控制和高品质等，这使得它在半导体工业中得到了广泛的应用。

然而，它也存在一些问题，如膜质量受到前驱体纯度、反应物浓度、温度和气体动力学等因素的影响；反应过程中可能会形成副反应产物；反应室内的气压和流量的控制也是一个关键的问题。

化学气相沉积法已成为半导体工业中制备薄膜的重要方
法，其应用领域也在不断扩大。

它的发展将有助于推动半导体产业的进一步发展，满足人类对高性能电子产品的需求。

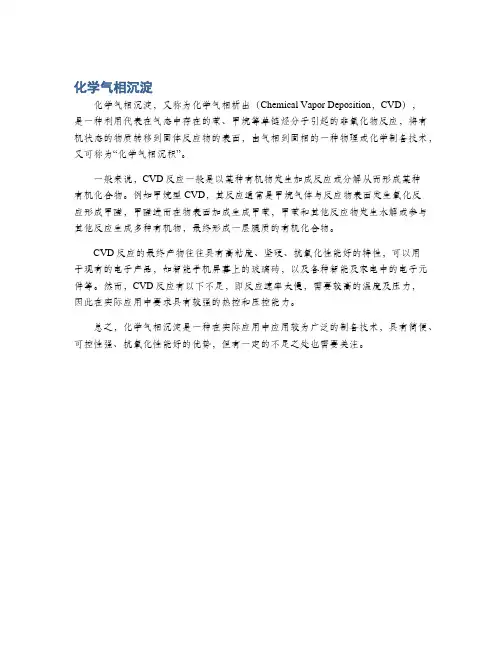

化学气相沉淀
化学气相沉淀，又称为化学气相析出（Chemical Vapor Deposition，CVD），
是一种利用代表在气态中存在的苯、甲烷等单链烃分子引起的非氧化物反应，将有机状态的物质转移到固体反应物的表面，由气相到固相的一种物理或化学制备技术，又可称为“化学气相沉积”。

一般来说，CVD反应一般是以某种有机物发生加成反应或分解从而形成某种
有机化合物。

例如甲烷型CVD，其反应通常是甲烷气体与反应物表面发生氧化反
应形成甲醛，甲醛进而在物表面加成生成甲苯，甲苯和其他反应物发生水解或参与其他反应生成多种有机物，最终形成一层膜质的有机化合物。

CVD反应的最终产物往往具有高粘度、坚硬、抗氧化性能好的特性，可以用
于现有的电子产品，如智能手机屏幕上的玻璃砖，以及各种智能及家电中的电子元件等。

然而，CVD反应有以下不足，即反应速率太慢，需要较高的温度及压力，
因此在实际应用中要求具有较强的热控和压控能力。

总之，化学气相沉淀是一种在实际应用中应用较为广泛的制备技术，具有简便、可控性强、抗氧化性能好的优势，但有一定的不足之处也需要关注。

集成电路芯片工艺化学气相沉积（CVD）化学汽相淀积(CVD)化学汽相淀积是指通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程。

CVD膜的结构可以是单晶、多晶或非晶态，淀积单晶硅薄膜的CVD过程通常被称为外延。

CVD技术具有淀积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖优良、适用范围广、设备简单等一系列优点。

利用CVD方这几乎可以淀积集成电路工艺中所需要的各种薄膜，例如掺杂或不掺杂的SiO：、多晶硅、非晶硅、氮化硅、金属(钨、钼)等。

一：化学气相沉积方法常用的CVD方法主要有三种：常压化学汽相淀积(APCVD)、低压化学汽相淀积(LPCVIi~)和等离子增强化学汽相淀积(PECVD)．APCVD反应器的结构与氧化炉类似，如图1-1所示，该系统中的压强约为一个大气压，因此被称为常压CVD。

气相外延单晶硅所采用的方法就是APCVD。

图1-1APCVD反应器的结构示意图，LPCVD反应器的结构如图1-2所示，石英管采用三温区管状炉加热，气体由一端引入，另一端抽出，半导体晶片垂直插在石英舟上。

由于石英管壁靠近炉管，温度很高，因此也称它为热壁CVD装置，这与利用射频加热的冷壁反应器如卧式外延炉不同．这种反应器的最大特点就是薄膜厚度的均匀性非常好、装片量大，一炉可以加工几百片，但淀积速度较慢．它与APCVD的最大区别是压强由原来的1X10SPa降低到1X102Pa左右。

图1-2LPCVD反应器的结构示意图图1-3平行板型PECVD反应器的结构示意图PECVD是一种能量增强的CVD方法，这是因为在通常CVD系统中热能的基础上又增加了等离子体的能量．图1-3给出了平行板型等离子体增强CVD反应器，反应室由两块平行的金属电极板组成，射频电压施加在上电极上，下电极接地。

射频电压使平板电极之间的气体发生等离子放电。

工作气体由位于下电极附近的进气口进入，并流过放电区。

半导体片放在下电极上，并被加热到100—400；C左右．这种反应器的最大优点是淀积温度低。

化学气相沉淀法摘要：化学气相沉积Chemical vapor deposition,简称CVD；是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

CVD技术可以生长高质量的单晶薄膜，能够获得所需的掺杂类型和厚度，易于实现大批量生产，因而在工业上得到广泛的应用。

工业上利用CVD制备的外延片常有一个或多个埋层可用扩散或离子注入的方式控制器件结构和掺杂分布;外延层的氧和碳含量一般很低。

但是CVD外延层容易形成自掺杂，要用一定措施来降低自掺杂。

CVD生长机理很复杂，反应中生成多种成分，也会产生一些中间成分，影响因素有很多，如:先躯体种类:工艺方法Levi,Devi,Pend;反应条件温度，压力，流量;触媒种类:气体浓度;衬基结构;温度梯度;炉内真空度等外延工艺有很多前后相继，彼此连贯的步骤。

关键词：化学气相沉淀积，薄膜，应用，工艺正文：原理：将两种或两种以上的气态原材料导入到一个反应室内，然后他们相互之间发生化学反应，形成--种新的材料，沉积到基体表面上。

反应物多为金属氯化物，先被加热到一定温度，达到足够高的蒸汽压，用载气一般为Ar或H2送入反应器。

如果某种金属不能形成高压氯化物蒸汽，就代之以有机金属化合物。

在反应器内，被涂材料或用金属丝悬挂，或放在平面上，或沉没在粉末的流化床中，或本身就是流化床中的颗粒。

化学反应器中发生，产物就会沉积到被涂物表面，废气多为HC1或HF被导向碱性吸收或冷阱。

除了需要得到的固态沉积物外，化学反应的生成物都必须是气态沉积物本身的饱和蒸气压应足够低，以保证它在整个反应、沉积过程中都一直保持在加热的衬底上。

反应过程:1反应气体向衬底表面扩散2反应气体被吸附于衬底表面3在表面进行化学反应、表面移动、成核及膜生长4生成物从表面解吸5生成物在表面扩散。

所选择的化学反应通常应该满足:①反应物质在室温或不太高的温度下最好是气态，或有很高的蒸气压，且有很高的纯度:②通过沉积反应能够形成所需要的材料沉积层:③反应易于控制在沉积温度下，反应物必须有足够高的蒸气压。
