气相沉积简介

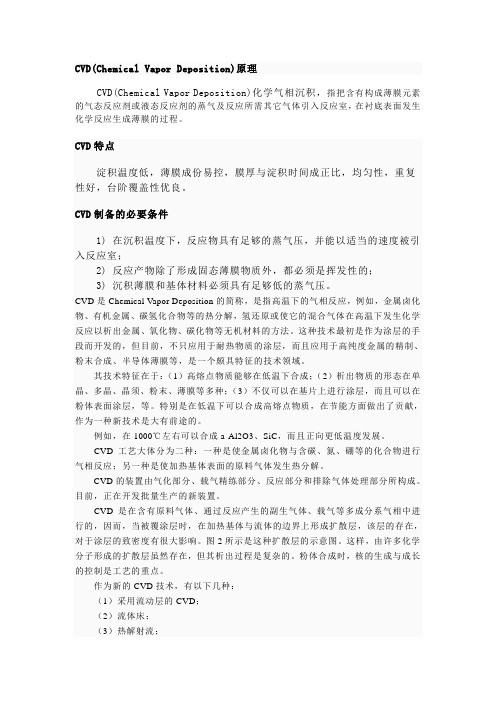

CVD(Chemical Vapor Deposition)原理CVD(Chemical Vapor Deposition)化学气相沉积，指把含有构成薄膜元素的气态反应剂或液态反应剂的蒸气及反应所需其它气体引入反应室，在衬底表面发生化学反应生成薄膜的过程。

CVD特点淀积温度低，薄膜成份易控，膜厚与淀积时间成正比，均匀性，重复性好，台阶覆盖性优良。

CVD制备的必要条件1) 在沉积温度下，反应物具有足够的蒸气压，并能以适当的速度被引入反应室；2) 反应产物除了形成固态薄膜物质外，都必须是挥发性的；3) 沉积薄膜和基体材料必须具有足够低的蒸气压。

CVD是Chemical Vapor Deposition的简称，是指高温下的气相反应，例如，金属卤化物、有机金属、碳氢化合物等的热分解，氢还原或使它的混合气体在高温下发生化学反应以析出金属、氧化物、碳化物等无机材料的方法。

这种技术最初是作为涂层的手段而开发的，但目前，不只应用于耐热物质的涂层，而且应用于高纯度金属的精制、粉末合成、半导体薄膜等，是一个颇具特征的技术领域。

其技术特征在于：（1）高熔点物质能够在低温下合成；（2）析出物质的形态在单晶、多晶、晶须、粉末、薄膜等多种；（3）不仅可以在基片上进行涂层，而且可以在粉体表面涂层，等。

特别是在低温下可以合成高熔点物质，在节能方面做出了贡献，作为一种新技术是大有前途的。

例如，在1000℃左右可以合成a-Al2O3、SiC，而且正向更低温度发展。

CVD工艺大体分为二种：一种是使金属卤化物与含碳、氮、硼等的化合物进行气相反应；另一种是使加热基体表面的原料气体发生热分解。

CVD的装置由气化部分、载气精练部分、反应部分和排除气体处理部分所构成。

目前，正在开发批量生产的新装置。

CVD是在含有原料气体、通过反应产生的副生气体、载气等多成分系气相中进行的，因而，当被覆涂层时，在加热基体与流体的边界上形成扩散层，该层的存在，对于涂层的致密度有很大影响。

历史的简短回顾
→古人类取暖或烧烤时熏在岩洞壁或岩石上的黑色碳层 →中国古代炼丹术中的“升炼”（最早的记载） →20世纪50年代，现代CVD技术用于刀具涂层（碳化钨 为基材经CVD氧化铝、碳化钛、氮化钛） →20世纪60、70年代，半导体和集成电路技术、超纯多 晶硅。 →1990年以来我国王季陶，提出激活低压CVD金刚石生 长热力学耦合模型。第一次真正从理论和实验对比上定 量化地证实反自发方向的反应可以通过热力学反应耦合 依靠另一个自发反应提供的能量推动来完成。
化学气相沉积的反应类型 简单热分解和热分解反应沉积
通常ⅢA,ⅣA，ⅤA族的一些低周期元素的氢化物如CH4、 SiH4、GeH4、B2H6、PH3、AsH3等都是气态化合物，而且加 热后易分解出相应的元素。因此很适合用于CVD技术中作 为原料气。其中CH4，SiH4分解后直接沉积出固态的薄 膜，GeH4也可以混合在SiH4中，热分解后直接得Si—Ge 合金膜。例如：
简单热分解和热分解反应沉积
通常金属化合物往往是一些无机盐类．挥发性很低，很 难作为CVD技术的原料气；而有机烷基金属则通常是气体 或易挥发的物质，因此制备金属或金属化合物薄膜时， 常常采用这些有机烷基金属为原料，应地形成了一类金 属有机化学气相沉积(Metal—Organic Chemical Vapor Deposition简称为MOCVD)技术。 其它一些含金属的有机化合物，例如三异丙醇铝 [Al(OC3H7)3] 以及一些β—丙酮酸(或β—二酮)的金属配 合初等不包含C—M键(碳一金属键)．并不真正属于金属 有机化合物，而是金属的有机配合物或含金属的有机化 合物。这些化合物也常常具有较大的挥发性，采用这些 原料的CVD技术，有时也被包含在MOCVD技术之中。
CVD的沉积反应室内部结构及工作原理变化最大，常常根 据不同的反应类型和不同的沉积物要求来专门设计。但 大体上还是可以把不同的沉积反应装置粗分为以下一些 类型。

时间与速率
要点一
总结词
时间和沉积速率在化学气相沉积过程中具有重要影响，它 们决定了薄膜的厚度和均匀性。
要点二
详细描述
时间和沉积速率决定了化学气相沉积过程中气体分子在反 应器中的停留时间和沉积时间。较长的停留时间和较慢的 沉积速率有利于气体分子充分反应和形成高质量的薄膜。 然而，过长的停留时间和过慢的沉积速率可能导致副反应 或降低沉积速率。因此，选择合适的时间和沉积速率是实 现均匀、高质量薄膜的关键。
05
化学气相沉积法优 缺点
优点
适用性广
涂层性能优良
化学气相沉积法适用于各种材料表面改性 和涂层制备，如金属、陶瓷、玻璃等。
通过控制化学气相沉积的条件，可以制备 出具有高硬度、高耐磨性、高抗氧化性的 涂层。
环保
高效
化学气相沉积法使用的原料在高温下分解 ，不会对环境造成污染。
化学气相沉积法具有较高的沉积速率，可 实现快速涂层制备。
应用领域
半导体产业
用于制造集成电路、微 电子器件和光电子器件
等。
陶瓷工业
制备高性能陶瓷材料， 如氧化铝、氮化硅等。
金属表面处理
在金属表面形成耐磨、 防腐、装饰等功能的涂
层。
其他领域
在航空航天、能源、环 保等领域也有广泛应用
。
02
化学气相沉积法分 类
热化学气相沉积法
原理
在较高的温度下，使气态的化 学反应剂与固态表面接触，通 过气相反应生成固态沉积物。
缺点
高温要求
化学气相沉积法需要在高温下进行，这可能会对 基材产生热损伤或变形。
操作难度大
化学气相沉积法需要精确控制反应条件，操作难 度较大。
ABCD
设备成本高

Outline
• CVD Process Overview • PECVD Process Overview • PECVD Process Recipe And Clean Recipe Overview • PECVD Equipment Overview
CVD Process Overview
CVD Process Overview
PECVD中plasma的特点：
➢ Plasma组分：包括电子、离子、未电离的中性粒子，电离度小于0.01；属 于低温plasma（非平衡态的等离子体），电子温度(104K)>>粒子体温度 (300~500K)；
➢ Plasma中的碰撞（collision）过程： 1）弹性碰撞（elastic collision）：没有能量交换的碰撞，它是plasma 中最频繁发生的，但也是没有重要意义的碰撞； 2）非弹性碰撞（inelastic collision）：发生能量交换的，有新的成分 产生的碰撞，其中三个比较重要： ➢ 离子化（Ionization） e-+A(atom\molecule)->A++2e➢ 激发与跃迁（excitation-relaxation） e-+A(atom\molecule)->A*+eA*->A+hv(photons) ➢ 离解（dissociation） e-+AB->A+B+e-
稳定性； 缺点：设备比较复杂，需要TEOS传输系统；厚膜下容易发生discolor；
wafer整体range较大；
P1E）CVDOxPirdoec（essPOEvesrivlieawne oxide and PE TEOS oxide

物理气相沉积技术1简介物理气相沉积（Physical Vapor Deposition，PVD）是一种表面处理技术，它基于原子、分子或离子在真空条件下从固体源“蒸发”或“剥离”，并在另外一个表面生成薄膜或涂层的过程。

PVD技术广泛应用于半导体、电子、机械、医疗等领域，可以改善材料表面的性能、延长使用寿命，也可以改变物体的颜色和外观。

2工艺流程PVD技术是在真空下完成的，因此主要工具是真空室，其次是沉积源，对于不同的应用场景，沉积源也会有所不同。

例如，如果是进行金属沉积，则沉积源可以是纯净金属，或者是通过将金属块或箔片加热，使其蒸发或溅射而得到的。

如果需要沉积金属氧化物，则需要放置源材料和氧气在沉积室中进行反应。

在PVD过程中，首先需要将材料放入真空室中，制备必要的工艺条件，使得沉积源的物质能够蒸发、溅射并扩散到目标基板上。

其中一个关键参数是真空度，PVD通常在10^-4~10^-8torr的高真空条件下进行。

另一个参数是沉积源与基板的距离，过近会导致过度热量和膜的不均匀厚度，过远影响膜的成形。

3分类根据真空沉积源材料的不同，PVD可分为四种类型：蒸发、离子镀、磁控溅射和分子束外延。

其中，蒸发和离子镀常常被用于制备功能性和装饰性薄膜涂层，磁控溅射则常被用于制备金属、半导体和陶瓷等薄膜，而分子束外延则适用于高质量、高洁净度的材料制备。

4应用PVD技术的应用涵盖了许多领域。

其中，电子和半导体产业是其中的重要应用领域之一。

在芯片制造过程中，PVD技术用于制备镀膜、金属连线等的处理；在随着显示技术的发展，PVD技术也被广泛应用于液晶显示器、有机EL显示器、柔性显示器等各种显示器领域。

此外，在航空航天、汽车、医疗、光学等领域都有PVD技术的应用。

5结论总的来说，PVD技术是一种成熟、广泛应用的表面处理技术。

它可以对各种材料表面进行处理，使其具有功能性和装饰性，可以改善产品的表面性能。

然而，由于技术的复杂性和设备的昂贵性，PVD技术在应用过程中也存在一定的限制性。

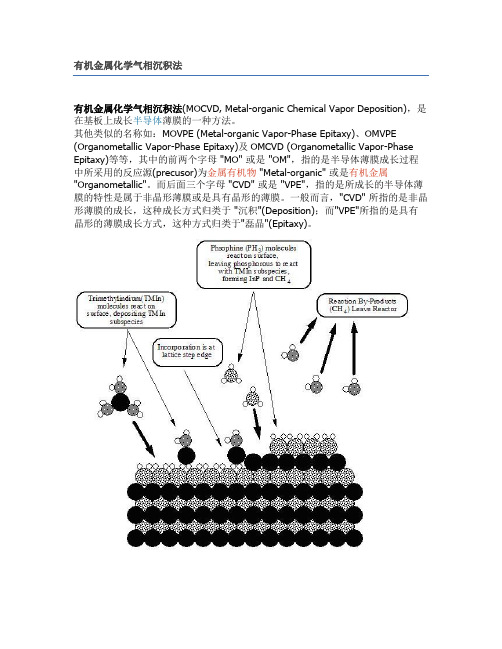

有机金属化学气相沉积法(MOCVD, Metal-organic Chemical Vapor Deposition)，是在基板上成长半导体薄膜的一种方法。

其他类似的名称如：MOVPE (Metal-organic Vapor-Phase Epitaxy)、OMVPE (Organometallic Vapor-Phase Epitaxy)及OMCVD (Organometallic Vapor-Phase Epitaxy)等等，其中的前两个字母 "MO" 或是 "OM"，指的是半导体薄膜成长过程中所采用的反应源(precusor)为金属有机物 "Metal-organic" 或是有机金属"Organometallic"。

而后面三个字母 "CVD" 或是 "VPE"，指的是所成长的半导体薄膜的特性是属于非晶形薄膜或是具有晶形的薄膜。

一般而言，"CVD" 所指的是非晶形薄膜的成长，这种成长方式归类于 "沉积"(Deposition)；而"VPE"所指的是具有晶形的薄膜成长方式，这种方式归类于"磊晶"(Epitaxy)。

MOCVD成长薄膜时，主要将载流气体(Carrier gas)通过有机金属反应源的容器时，将反应源的饱和蒸气带至反应腔中与其它反应气体混合，然后在被加热的基板上面发生化学反应促成薄膜的成长。

一般而言，载流气体通常是氢气，但是也有些特殊情况下采用氮气（例如：成长氮化铟镓(InGaN)薄膜时）。

常用的基板为砷化镓(GaAs)、磷化镓(GaP)、磷化铟(InP)、硅(Si)、碳化硅(SiC)及蓝宝石(Sapphire,Al2O3)等等。

而通常所成长的薄膜材料主要为三五族化合物半导体（例如：砷化镓(GaAs)、砷化镓铝(AlGaAs)、磷化铝铟镓(AlGaInP)、氮化铟镓(InGaN)）或是二六族化合物半导体，这些半导体薄膜则是应用在光电元件（例如：发光二极管(LED)、雷射二极管(Laser diode)及太阳能电池）及微电子元件（例如：异质接面双载子电晶体(HBT)及假晶式高电子迁移率电晶体(PHEMT)）的制作。

PECVD Process Overview PECVD中的反应过程：
主要过程： 电子与气体发生非弹性碰撞，使的气体发生分解 （初级反应），形成离子和活性基团混合物； 活性基团向薄膜生长表面扩散输运，同时发生各 反应物之间的次级反应； 到达生长表面的各种初级、次级反应产物被吸 并与表面发生反应，同时伴随有气相分子的再放出；
TEOS-based process
plasma&heat
Si(OC2H5)4 + O2
>
USG + other volatiles
PECVD Process Overview 1） Oxide （ PE silane oxide and PE TEOS oxide ）
TEOS oxide的优点： 更好的step coverage和conformity； 比SiH4更加安全；局部更平滑的表面形貌，降低寄生电容，提高器件 稳定性； 缺点：设备比较复杂，需要TEOS传输系统；厚膜下容易发生discolor； wafer整体range较大；
CVD Process Overview PECVD中plasma的特点：
Plasma组分：包括电子、离子、未电离的中性粒子，电离度小于0.01；属 于低温plasma（非平衡态的等离子体），电子温度(104K)>>粒子体温度 (300~500K)； Plasma中的碰撞（collision）过程： 1）弹性碰撞（elastic collision）：没有能量交换的碰撞，它是plasma 中最频繁发生的，但也是没有重要意义的碰撞； 2）非弹性碰撞（inelastic collision）：发生能量交换的，有新的成分 产生的碰撞，其中三个比较重要： 离子化（Ionization） e-+A(atom\molecule)->A++2e 激发与跃迁（excitation-relaxation） e-+A(atom\molecule)->A*+eA*->A+hv(photons) 离解（dissociation） e-+AB->A+B+e-

书山有路勤为径，学海无涯苦作舟
PVD(物理气相沉积)简介
1. PVD 简介PVD 是英文Physical Vapor Deposition（物理气相沉积）的缩写，是指在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放
电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被
蒸发物质及其反应产物沉积在工件上。

2. PVD 技术的发展PVD 技术出现于二十世纪七十年代末，制备的薄膜具
有高硬度、低摩擦系数、很好的耐磨性和化学稳定性等优点。

最初在高速钢刀
具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高
可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层
应用研究。

与CVD 工艺相比，PVD 工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复
杂刀具的涂层；PVD 工艺对环境无不利影响，符合现代绿色制造的发展方向。

目前PVD 涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、异形刀具、焊接刀具等的涂层处理。

PVD 技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第
一代的TiN 发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN- AlN、CNx、DLC 和ta－C 等多元复合涂层。

3. 星弧涂层的PVD 技术增强型磁控阴极弧：阴极弧技术是在真空条件下，通过低电压和高电流将靶材离化成离子状态，从而完成薄膜材料的沉积。

增强型磁控阴极弧利用电磁场的共同作用，将靶材表面的电弧加以有效地控
制，使材料的离化率更高，薄膜性能更加优异。

围以及避免了基片变形问题。
SEIEE
化学气相沉积——基本原理
（3）氢化物和金属有机化合物系统
630 675℃ Ga(CH3 )3 + AsH3 GaAs + 3CH4 475℃ Cd(CH3 )2 + H2S CdS + 2CH4
广泛用于制备化合物半导体薄膜。 （ 4 ）其它气态络合物、复合物（贵金属、过渡金属沉积）
原则上可制备任一种无机薄膜。
SEIEE
化学气相沉积——基本原理
化学输运反应
将薄膜物质作为源物质（无挥发性物质），借助适当 的气体介质（输运剂）与之反应而形成气态化合物，这种 气态化合物经过化学迁移或物理输运到与源区温度不同的 沉积区，在基片上再通过逆反应使源物质重新分解出来， 这种反应过程称为化学输运反应。
1000 ℃ SiCl 2 H Si 4HCl 4 2
H、Cl、Si三元体系
SEIEE
化学气相沉积——基本原理
CVD的（化学反应）动力学
反应动力学是一个把反应热力学预言变为现实，使反 应实际进行的问题；它是研究化学反应的速度和各种因素 对其影响的科学。 动力学的因素决定了上述过程发生的速度以及他在有限时 间内可进行的程度 CVD 反应动力学分析的基本任务是：通过实验研究薄 膜的生长速率，确定过程速率的控制机制，以便进一步调 整工艺参数，获得高质量、厚度均匀的薄膜。
其自由能变化
ΔGr=cGc-bGb-aGa
Gi Gi0 RT ln ai
SEIEE
化学气相沉积——基本原理
Gr 与反应系统的化学平衡常数K有关
G RT ln K
K Pi (生成物)iBiblioteka 1 n或m j 1 j

第六章纳米材料的合成方法第二节化学气相沉积(CVD)1.化学气相沉积技术的简单介绍2.化学气相沉积中典型的化学反应3.化学气相沉积反应的装置及技术4.源物质5.气态物种的输运6.……这一名称是在20世纪60年代初期由美国J. M. Blocher Jr.等人在《Vapor Deposition》一书中首先提出的。

Blocher还由于他对CVD国际学术交流的积极推动被尊称为“Sir CVD"，在20世纪60年代前后对这一项技术还有另一名称，即蒸气镀Vapor Plating，而Vapor Deposition一词后来被广泛地接受。

根据沉积过程中主要依靠物理过程或化学过程划分为物理气相沉积(Physical VaporDeposition简称PVD)和化学气相沉积两大类。

例如，把真空蒸发、溅射、离子镀等通常归属于PVD;而把直接依靠气体反应或依靠等离子体放电增强气体反应的称为CVD或等离子体增强化学气相沉积(Plasma Enhanced Chemical Vapor Depositinn,简称PECVD或PCVD)。

实际上随着科学技术的发展，也出现了不少交叉的现象。

例如利用溅射或离子轰击使金属汽化再通过气相反应生成氧化物或氮化物等就是物理过程和化学过程相结合的产物，相应地就称之为反应溅射、反应离子镀或化学离子镀等。

《丹药秘诀》“升炼银朱，用石亭脂二斤，新锅内熔化。

次下水银一斤，炒作青砂头，炒不见星，研末罐盛。

石板盖住，铁线缚定，盐泥固济，大火锻之，待冷取出。

贴罐者为银朱，贴口者为丹砂。

”作为现代CVD技术发展的开始阶段在20世纪50年代主要着重于刀具涂层的应用。

这方面的发展背景是由于当时欧洲的机械工业和机械加工业的强大需求。

以碳化钨作为基材的硬质合金刀具经过CVD Al2O3,TiC及TiN复合涂层处理后切削性能明显地提高，使用寿命也成倍地增加，取得非常显著的经济效益，因此得到推广和实际应用。

化学气相沉积法名词解释
化学气相沉积法（Chemical Vapor Deposition，CVD）是一种常用的化学气相沉积技术，用于在固体表面上沉积薄膜或纳米结构材料。

在CVD过程中，化学气体通过化学反应在固体表面上沉积出固体产物，通常在高温和大气压下进行。

CVD通常包括热CVD、等离子体增强CVD、金属有机化学气相沉积等多种形式。

在CVD过程中，通常需要提供一种或多种反应气体，这些气体在反应室中与固体表面发生化学反应，生成沉积物。

反应气体通常是一些有机物、金属有机物或卤化物，可以通过热解或氧化反应来沉积出所需的材料。

CVD技术可以用于生长碳纳米管、石墨烯、金属薄膜、氧化物薄膜等材料。

CVD技术具有许多优点，例如可以在大面积、复杂形状的基板上进行沉积，可以控制沉积薄膜的厚度和成分，并且可以在较低的温度下进行。

同时，CVD也存在一些挑战，例如需要严格控制反应条件、气体流动和温度分布，以确保沉积物的均匀性和质量。

总的来说，化学气相沉积法是一种重要的薄膜和纳米结构材料制备技术，广泛应用于半导体、光电子、纳米材料等领域。

通过
CVD技术，可以制备出具有特定性能和功能的薄膜和纳米结构材料，为现代科学技术的发展提供了重要支持。

PVD简介(物理气相沉积)PVD简介PVD是英文Physical Vapor Deposition的缩写，中文意思是“物理气相沉积”，是指在真空条件下，用物理的方法使材料沉积在被镀工件上的薄膜制备技术。

2. PVD镀膜和PVD镀膜机—PVD(物理气相沉积)镀膜技术主要分为三类，真空蒸发镀膜、真空溅射镀和真空离子镀膜。

对应于PVD技术的三个分类，相应的真空镀膜设备也就有真空蒸发镀膜机、真空溅射镀膜机和真空离子镀膜机这三种。

近十多年来，真空离子镀膜技术的发展是最快的，它已经成为当今最先进的表面处理方式之一。

我们通常所说的PVD镀膜，指的就是真空离子镀膜；通常所说的PVD镀膜机，指的也就是真空离子镀膜机。

3. PVD镀膜技术的原理—PVD镀膜（离子镀膜）技术，其具体原理是在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发物质及其反应产物沉积在工件上。

4. PVD镀膜膜层的特点—采用PVD镀膜技术镀出的膜层，具有高硬度、高耐磨性（低摩擦系数）、很好的耐腐蚀性和化学稳定性等特点，膜层的寿命更长；同时膜层能够大幅度提高工件的外观装饰性能。

5. PVD镀膜能够镀出的膜层种类—PVD镀膜技术是一种能够真正获得微米级镀层且无污染的环保型表面处理方法，它能够制备各种单一金属膜（如铝、钛、锆、铬等),氮化物膜（TiN、ZrN、CrN、TiAlN）和碳化物膜（TiC、TiCN),以及氧化物膜（如TiO等)。

6. PVD镀膜膜层的厚度—PVD镀膜膜层的厚度为微米级，厚度较薄，一般为0.3μm ～5μm，其中装饰镀膜膜层的厚度一般为0.3μm ～1μm ，因此可以在几乎不影响工件原来尺寸的情况下提高工件表面的各种物理性能和化学性能，镀后不须再加工。

7. PVD镀膜能够镀出的膜层的颜色种类—PVD镀膜目前能够做出的膜层的颜色有深金黄色，浅金黄色，咖啡色，古铜色，灰色，黑色，灰黑色，七彩色等。

气相沉积原理气相沉积（CVD）是一种常见的薄膜制备技术，广泛应用于半导体、光电子、材料科学等领域。

它通过在气相中使化学物质发生化学反应，从而在基底表面沉积出所需的薄膜。

气相沉积技术具有高效、均匀、多样化等优点，因此备受关注。

气相沉积的原理主要包括气相传质、表面反应和沉积过程三个方面。

首先，气相传质是指反应气体在反应室中传输和扩散的过程。

在传输过程中，气体分子与基底表面发生碰撞并吸附，为后续的表面反应提供物质基础。

其次，表面反应是指吸附在基底表面的气体分子在一定条件下发生化学反应，生成固体产物。

这一步骤决定了沉积薄膜的化学成分和结构特征。

最后，沉积过程是指固体产物在基底表面上沉积成薄膜的过程。

在这一过程中，需要控制沉积速率、均匀性和结晶度，以获得所需的薄膜性能。

气相沉积原理的实现需要考虑多种因素，包括反应气体的选择、反应温度、压力、基底表面状态等。

首先，反应气体的选择对沉积薄膜的性质有重要影响。

不同的气体组合会导致不同的化学反应路径和产物特性。

其次，反应温度和压力是影响气相沉积反应速率和产物结构的重要参数。

适当的反应温度和压力可以促进表面反应的进行，并控制沉积速率和均匀性。

最后，基底表面的状态对沉积薄膜的质量和结晶度有显著影响。

良好的表面状态可以提供良好的吸附条件，有利于沉积物的均匀性和结晶度。

在实际应用中，气相沉积技术可以通过化学气相沉积（CVD）、物理气相沉积（PVD）等不同方式实现。

CVD是利用化学反应在基底表面上沉积出所需的薄膜，而PVD则是利用物理手段将固体材料蒸发或溅射到基底表面形成薄膜。

两种方法各有优劣，根据具体需求选择合适的技术路线。

总的来说，气相沉积原理是一种重要的薄膜制备技术，其在半导体、光电子、材料科学等领域有着广泛的应用前景。

通过深入理解气相沉积的原理和影响因素，可以更好地控制薄膜的质量和性能，推动相关领域的科学研究和工程应用。

化学气相沉积的特点化学气相沉积（Chemical Vapor Deposition，CVD）是一种重要的制备薄膜和纳米材料的方法，其特点主要包括以下几个方面。

化学气相沉积是一种在高温和低压条件下进行的制备方法。

在CVD 过程中，通常需要将反应室加热到高温，以提供足够的能量使反应物发生化学反应并形成所需的产物。

同时，通过控制反应室的压力，可以调节反应物的传输速率和反应速率，从而实现对沉积过程的控制。

化学气相沉积是一种高效且可扩展的制备方法。

由于CVD是在气相中进行的，因此可以在大面积上进行均匀的沉积，从而实现快速、高效的制备。

此外，CVD还具有可扩展性，可以通过调节反应物的流量和反应条件来控制沉积速率和膜层厚度，从而满足不同应用的需求。

第三，化学气相沉积具有较高的沉积速率和沉积效率。

在CVD过程中，反应物以气态形式进入反应室，并在反应室中发生化学反应，生成固态或液态的产物。

由于反应物以气态形式存在，并且具有较高的活性，因此可以在较短的时间内完成沉积过程，从而实现高速的沉积。

化学气相沉积还具有良好的控制性和可重复性。

通过调节反应条件，如温度、压力、反应物流量等，可以精确控制沉积过程中的各种参数，如沉积速率、膜层厚度、组分等。

这种可调控性和可重复性使得CVD成为一种非常可靠的制备方法，可以满足不同材料和器件的需求。

化学气相沉积还具有较高的沉积温度范围和广泛的应用领域。

由于CVD是在高温下进行的，因此可以实现高温材料的制备，如金属、氮化物、碳化物等。

同时，CVD还可以用于制备复杂的结构和纳米材料，如纳米线、纳米颗粒、纳米薄膜等。

这些特点使得CVD在微电子、光电子、能源、催化等领域得到广泛应用。

总的来说，化学气相沉积具有高效、可控、可重复和广泛应用等特点，是一种重要的制备薄膜和纳米材料的方法。

通过合理调控反应条件和反应物流量，可以实现对沉积过程的精确控制，从而得到所需的材料和结构。

随着科学技术的不断发展，化学气相沉积在材料科学和工程领域的应用前景将更加广阔。

PVD(物理气相沉积)简介1. PVD简介PVD是英文Physical Vapor Deposition（物理气相沉积）的缩写，是指在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发物质及其反应产物沉积在工件上。

2. PVD技术的发展PVD技术出现于二十世纪七十年代末，制备的薄膜具有高硬度、低摩擦系数、很好的耐磨性和化学稳定性等优点。

最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。

与CVD工艺相比，PVD工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层；PVD工艺对环境无不利影响，符合现代绿色制造的发展方向。

目前PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、异形刀具、焊接刀具等的涂层处理。

PVD技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第一代的TiN发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx、DLC和ta－C等多元复合涂层。

3. 星弧涂层的PVD技术增强型磁控阴极弧：阴极弧技术是在真空条件下，通过低电压和高电流将靶材离化成离子状态，从而完成薄膜材料的沉积。

增强型磁控阴极弧利用电磁场的共同作用，将靶材表面的电弧加以有效地控制，使材料的离化率更高，薄膜性能更加优异。

过滤阴极弧：过滤阴极电弧(FCA)配有高效的电磁过滤系统，可将离子源产生的等离子体中的宏观粒子、离子团过滤干净，经过磁过滤后沉积粒子的离化率为100%，并且可以过滤掉大颗粒，因此制备的薄膜非常致密和平整光滑，具有抗腐蚀性能好，与机体的结合力很强。

磁控溅射：在真空环境下，通过电压和磁场的共同作用，以被离化的惰性气体离子对靶材进行轰击，致使靶材以离子、原子或分子的形式被弹出并沉积在基件上形成薄膜。

CVD法毕业论文CVD法毕业论文：CVD技术的应用及其在材料科学中的发展摘要化学气相沉积(CVD)是一种基于气态反应原料的技术，主要用于制备多种薄膜和纳米材料。

该技术因其高质量的薄膜制备和工艺的灵活性而得到广泛的应用。

本文主要介绍CVD技术的原理和应用领域，探讨其在材料科学中的重要性和发展。

关键词: 化学气相沉积、薄膜、纳米材料1. 简介化学气相沉积是一种有机化学技术，利用化学气相反应原料在特定条件下沉积薄膜和纳米材料。

其原理是在反应器中将气态反应物质导入并加热，使其在基板表面沉积成薄膜或直接生成纳米材料。

CVD技术以其制备高质量的薄膜和纳米材料而受到广泛的关注和应用。

本文将介绍CVD技术的原理和应用领域，并探讨其在材料科学中的重要性。

2. CVD技术原理CVD过程包括热解和表面扩散两个步骤。

在热解阶段，气态反应物质在基板表面沉积成薄膜。

表面扩散阶段是指在薄膜生长期间，在晶格中嵌入更多的原子。

CVD反应器通常由加热炉、反应室和气体供应系统组成。

加热炉使反应室中的气态反应物质加热到较高温度，引发化学反应并将其转化为固态薄膜。

气体供应系统为反应器提供必要的气体，这些气体可以是单独的气体或混合气体。

CVD技术可以分为热CVD和低温CVD两种。

热CVD通常需要高温和高压，其优点是能够在短时间内生成高品质的薄膜。

低温CVD则需要较低的温度和压力，其优点是省钱、节省时间并降低材料受热损伤的风险。

3. CVD技术应用CVD技术的应用领域包括：(1) 电子学领域，(2) 光学领域，(3) 生物医学和生物传感器领域和(4) 化学气相沉积纳米材料。

3.1 电子学领域在电子学领域中，CVD可以制备超薄膜（thin-film）晶体管，这种晶体管可以用于制造集成电路和显示器。

硅烷(SiH4)是制备高质量硅薄膜的最常用反应物质。

3.2 光学领域CVD可以通过制备光学薄膜用于光学元件，在太阳能电池和半导体激光器制造工艺中应用广泛。

化学气相沉积原理
化学气相沉积（Chemical Vapor Deposition，CVD）是一种常
用的材料制备技术，其原理是通过将气体反应物置于高温环境下，使其在表面反应生成固态材料。

CVD的过程涉及到气体
扩散、表面反应和固态生长等多个步骤。

在CVD中，首先将所需的气体反应物通过气流输送至反应室中，然后将反应室加热到目标温度。

在反应室内，反应物的分子与载气中的粒子发生碰撞，导致反应物分子的分解或活化。

这些反应物活化的分子会选择性地吸附在基底表面，形成化学键以及化学吸附物。

接着，这些已吸附的物质会发生进一步反应，形成稳定的凝聚相物质。

该物质会在基底表面上逐渐堆积，形成所需的薄膜或涂层。

CVD的反应条件包括反应温度、反应压力和反应时间等。

反
应温度是一个关键参数，因为在高温下，反应物分子能够较容易地分解活化，并在基底表面上扩散和反应。

同时，较高的反应温度有助于提高物质的扩散速率，促进薄膜的均匀生长。

反应压力也会影响反应物质的扩散速率和反应速率，较高的反应压力有助于增加分子的碰撞频率，从而加快反应速率。

然而，过高的压力也可能导致过度的分子碰撞，造成不理想的薄膜形成。

反应时间也是一个重要参数，它决定了反应物质与基底的反应程度和薄膜的厚度。

CVD技术可以用于合成各种不同材料的薄膜或涂层，例如金
属薄膜、陶瓷涂层以及半导体材料等。

通过调节反应条件和反应物组成，可以实现对薄膜的性质和组成的控制。

CVD具有
高生长速率、较高的物质利用率以及较好的薄膜均匀性等优点，因此被广泛应用于微电子、材料科学和表面工程等领域。
