PCB布线的技巧及注意事项

电路板布线的技巧和注意事项电路板布线是电子产品设计和制造过程中十分重要的一步，它直接关系到电路性能的稳定性和可靠性。

以下是电路板布线的技巧和注意事项，以帮助读者更好地进行布线设计。

一.布线前的准备工作1.了解电路板的整体需求和设计目标，明确电路的功能和性能要求。

2.根据电路设计要求选择合适的电路板材料和电路板尺寸。

二.电路布线的基本原则1.信号线和电源线要分开布线，避免相互干扰。

2.尽量采用简洁的布线路径，减少信号路径的长度。

3.避免信号线和电源线相交，以减少串扰和噪声。

4.根据信号电平和频率选择合适的布线宽度和间距。

三.布线规划和分区1.将电路板划分为逻辑分区，根据信号流向和频率确定各个分区之间的关系。

2.确定每个分区的主要信号和电源连接端口。

四.信号线布线技巧1.根据信号的高低频特性选择合适的信号路径。

高频信号要尽量缩短布线长度。

2.将高频信号线和电源线压铺在地面层附近，以减少电磁干扰。

3.临近地和电源线之间要保持足够的间距。

4.尽量避免信号线和地线相交，以减少互耦和串扰。

5.避免信号线和边缘走线相交，尤其是高频信号线。

五.电源线布线技巧1.电源线要尽量短且宽，以减少电阻和电压降。

2.将电源线与地线平行布线，以减少电感和电磁干扰。

3.电源线要尽量远离高频信号线，以防止相互干扰。

4.电源线和信号线之间要保持一定的间距，避免辐射或串扰。

六.地线布线技巧1.地线要尽量宽，以降低电阻和噪声。

2.尽量采用星型或树型地线布线方式，减少地线环路。

3.临近高频信号线的地线要保持足够的间距，以避免串扰。

七.避免布线错误1.避免过度布线，尽量减少层数。

2.避免布线路径过于复杂和交错，以方便排查故障和维护。

3.布线前要进行性能仿真和验证，确保电路稳定可靠。

总结起来，电路板布线是设计过程中至关重要的一步，良好的布线设计能够提高电路的性能和可靠性。

通过合理划分逻辑分区、分开布线、避免干扰和串扰等技巧和注意事项，可以使布线设计更加科学和有效。

交流pcb布线规则
一、走线方向
1.走线方向应尽量保持一致，避免出现突然的转向，以减少信号的反射和干扰。

2.在走线过程中，应尽量保持走线与参考平面平行或垂直，以减小信号的扭曲和反射。

二、分立器件走线
1.对于分立器件（如电阻、电容等），应尽量保持走线长度一致，以减小信号的差异。

2.在分立器件之间，应避免出现交叉走线，以减小信号之间的干扰。

三、环路最小
1.在布线过程中，应尽量减小环路面积，以减小信号的干扰和损耗。

2.在需要的情况下，可以使用地线将环路包围起来，以减小信号的干扰。

四、不出现STUB
1.在布线过程中，应避免出现STUB（即走线末端未连接任何元件），以减小信号的反射和干扰。

2.如果出现STUB，可以使用地线将其连接起来，以减小信号的干扰。

五、防止自环
1.在布线过程中，应避免出现自环（即信号在某一点被自身环绕），以减小信号的反射和干扰。

2.如果出现自环，可以使用地线将其连接起来，以减小信号的干扰。

六、避免层间自环
1.在多层PCB中，应避免出现层间自环（即信号在不同层之间被自身环绕），以减小信号的反射和干扰。

2.如果出现层间自环，可以使用地线将其连接起来，以减小信号的干扰。

七、检查工具
1.在布线完成后，应使用PCB检查工具对PCB进行全面检查，以确保走线的正确性和合理性。

2.如果发现任何问题或错误，应及时进行修正和调整。

PCB布线的技巧及注意事项1.确定信号的类型与分类：首先需要明确信号的类型，如模拟信号、数字信号、高频信号等。

不同类型的信号在布线时需要采取不同的方式和策略。

此外，还需要将信号进行分类，根据其功能和特性确定合适的布线规则。

2.分层布线：为了降低互穿干扰和提高信号完整性，可以采用分层布线的方式。

将信号分散在不同的层次，如将地平面和电源平面分开，通过适当的间隔和规则来设计信号路径，能够有效减少信号串扰和辐射噪声。

3.地线与电源线的布线：地线是PCB布线中非常重要的一条线路，它负责回流电流和信号的引用。

在布线中，需要确保地线的连续性和低阻抗，避免开环和电流浪涌。

电源线的布线也需要注意稳定性和电流传输的需求，尽量避免电源线与信号线相互干扰。

4.信号线的长度匹配：如果需要传输同步或高速信号，信号线的长度匹配是十分重要的。

对于时序敏感的信号，如DDR总线，需要确保信号线的长度尽量相等，以避免信号的延迟差异影响其同步性能。

5.信号线的走线规则：对于高速信号，需要遵循规范的匹配走线方式，如使用直线、星形或者差分线走线等。

避免使用锯齿形的走线方式，以降低信号的串扰和辐射。

6.分区布线：如果电路较为复杂，可以将电路划分为不同的区域进行布线，以降低信号干扰和简化布线的复杂性。

每个区域可以独立进行布线并进行适当的隔离。

7.路径优化：在布线过程中，需要考虑信号的传输路径和相互之间的交叉。

尽量采用最短路径和避免交叉的方式来优化布线，以减少信号的延迟和干扰。

8.保护地线和信号线的距离：在布线中，需要保持地线和信号线的一定距离，避免信号线受到地线干扰。

一般情况下，地线和信号线的距离应大于5倍的线宽。

9.避免锯齿形走线：尽量避免使用锯齿形走线，如信号线多次转弯或穿越。

这样的走线方式容易导致信号串扰和辐射噪声。

10.引脚分配与走线规划：在进行PCB布线之前，需要进行引脚分配和走线规划。

将输入/输出端口、复位线、时钟线等关键信号的引脚安排在合适的位置，以提高布线的可行性和稳定性。

PCB板布线技巧1.合理规划布局：在开始布线之前，应该先对PCB板进行合理规划布局。

要根据电路的功能和信号传输的需求，将元器件和功能块合理地部署在PCB板上。

在布置元器件时，应该注意使信号路径尽可能的短，并保持良好的信号完整性。

2.地线和电源线设计：地线和电源线是电路中非常重要的信号线。

在布线时，要保证地线和电源线的宽度足够大以承受电流负载，并且要尽量减小地线和电源线的阻抗。

此外，还需要注意地线和电源线之间的间距，以避免相互干扰。

3.运用差分信号线：对于高速传输信号线，可以采用差分信号线布线。

差分信号线可以提高信号的抗干扰能力，减小信号线对周围环境的敏感度。

在布线时，应保持差分信号线的长度相等，并保持一定的间距，以避免互相干扰。

4.控制信号和高频信号的布线：对于控制信号和高频信号，布线时需要格外注意。

控制信号线应尽量和地线分开，以减小相互干扰的可能性。

对于高频信号线，应尽量避免走直线，而是采用更曲折的布线方式，以减小信号的辐射和串扰。

5.设计适当的信号地方向：在布线时，需要合理地选择信号的走向。

对于高频信号和运放信号，应尽量避免穿越整个板子。

信号线的走向应避免和其他高频信号和电源线相交，以减小相互干扰的可能性。

6.控制阻抗匹配：在布线中，要注意保持信号线的阻抗匹配。

如果信号线的阻抗不匹配，会导致信号的反射和损耗，从而影响信号的传输和质量。

通过控制信号线的宽度和间距，可以实现阻抗的匹配。

7.确保信号完整性：在布线时，需要注意信号的完整性。

可以通过增加电容和电感等元器件来实现信号的滤波和隔离，以减小干扰和噪声对信号的影响。

此外，还可以采用差分对地布线来降低信号的串扰。

8.注意电流回路：在布线时，需要特别关注电流回路的设计。

电流回路的布线需要注意回路的完整性，避免出现回路断开或者电流集中在其中一小段线路上的情况，从而引起电压降低和电流过载的问题。

以上就是PCB板布线的一些技巧。

在实际设计过程中，还需要根据具体的电路设计要求和特性进行合理的布线设计，从而实现电路性能和可靠性的最优化。

PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。

比如，将稳压电路、放大电路、数字电路等放在不同的区域内。

-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。

因此，尽量把线路缩短，减少线路长度。

-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。

因此，尽量避免线路的交叉，使布局更加清晰。

-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。

-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。

2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。

-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。

-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。

-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。

-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。

总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。

通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。

将电路分成模拟、数字和电源部分，然后分别布线。

这样可以减少干扰和交叉耦合。

2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。

这可以减少干扰和噪声，提高信号完整性。

3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。

可以通过设立地板隔离和电源隔离来降低电磁干扰。

4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。

这样可以减少丢失信号和干扰。

5.简化布线：简化布线路径，尽量缩短导线长度。

短导线可以减少信号传输延迟，并提高电路稳定性。

6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。

差分线布线可以减少信号的传输损耗和干扰。

7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。

地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。

8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。

参考层对称布线可以减少干扰，并提高信号完整性。

注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。

2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。

3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。

4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。

通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。

6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。

7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。

可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。

总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。

PCB布板注意事项及总结1.绝对地参照原理图进行布线：在进行布板设计时，始终要以原理图为准，确保布线与原理图一致。

这有助于确保电路功能的正确实现。

2.电路分区：在布板时，应将电路按照不同的功能和信号特性进行分区，避免信号干扰和混合。

3.信号和电源分离：为了避免信号与电源之间的干扰，应该尽可能将信号线和电源线分开布线，并采取适当的屏蔽措施。

4.高频线路和低频线路分离：高频线路和低频线路具有不同的特性，应尽量将它们分开布线，以减少干扰和串扰。

5.地线布线：地线的布线是非常重要的，应尽可能缩短地线的长度，并采用宽且低阻抗的导线。

地线的设计应尽量简化，并确保地面的连续性。

6.信号线和功率线宽度：根据电流负载和信号要求，在布线时需要注意宽度的选择。

功率线的宽度要足够大，以减少电感和压降。

信号线的宽度要适当，以确保信号的传输质量和抗干扰能力。

7.各种信号引线：尽量使用短而直接的信号引线，以减少信号损失和干扰。

避免使用过长的引线，以免增加信号传输时延。

8.阻抗匹配：对于高频信号传输线路，应该注意阻抗匹配的问题。

根据设计要求选择合适的传输线宽度和间距，以确保阻抗的匹配性能。

9.电源稳定性和维护：电源线应该尽可能地宽厚，并与地线和信号线分开布线。

为了保证电源的稳定性，需要采取适当的滤波和隔离措施。

10.可靠性和可维护性考虑：在布板设计时，应考虑组件的安装、维护和更换。

布板上的组件应该布置得紧凑并易于维护。

总结：PCB布板是电子产品设计过程中非常重要的一环，需要关注多个方面的要求。

布板设计应以原理图为参考，按照不同的功能和信号特性进行分区。

同时，要尽可能分离信号和电源、高频线路和低频线路，并注意地线的设计和信号线的引线。

此外，也应该考虑阻抗匹配、电源的稳定性和维护性等问题。

综上所述，PCB布板设计需要在多个方面综合考虑，以确保电路的稳定性、可靠性和可维护性。

PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。

2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。

3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。

4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。

5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。

二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。

2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。

3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。

对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。

4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。

对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。

5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。

同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。

6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。

7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。

三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。

2.尽量减小信号线的面积，减少对周围信号的干扰。

3.尽量采用四方对称布线，减少线路不平衡引起的干扰。

4.尽量降低线路阻抗，提高信号的传输质量。

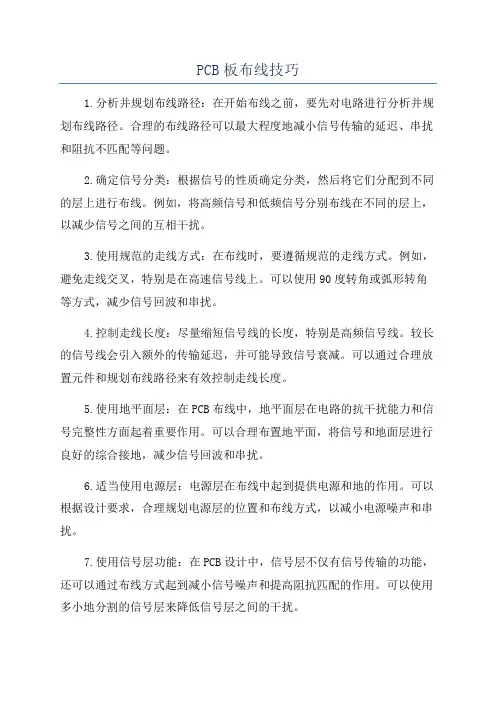

PCB板布线技巧1.分析并规划布线路径：在开始布线之前，要先对电路进行分析并规划布线路径。

合理的布线路径可以最大程度地减小信号传输的延迟、串扰和阻抗不匹配等问题。

2.确定信号分类：根据信号的性质确定分类，然后将它们分配到不同的层上进行布线。

例如，将高频信号和低频信号分别布线在不同的层上，以减少信号之间的互相干扰。

3.使用规范的走线方式：在布线时，要遵循规范的走线方式。

例如，避免走线交叉，特别是在高速信号线上。

可以使用90度转角或弧形转角等方式，减少信号回波和串扰。

4.控制走线长度：尽量缩短信号线的长度，特别是高频信号线。

较长的信号线会引入额外的传输延迟，并可能导致信号衰减。

可以通过合理放置元件和规划布线路径来有效控制走线长度。

5.使用地平面层：在PCB布线中，地平面层在电路的抗干扰能力和信号完整性方面起着重要作用。

可以合理布置地平面，将信号和地面层进行良好的综合接地，减少信号回波和串扰。

6.适当使用电源层：电源层在布线中起到提供电源和地的作用。

可以根据设计要求，合理规划电源层的位置和布线方式，以减小电源噪声和串扰。

7.使用信号层功能：在PCB设计中，信号层不仅有信号传输的功能，还可以通过布线方式起到减小信号噪声和提高阻抗匹配的作用。

可以使用多小地分割的信号层来降低信号层之间的干扰。

8.避免信号线与其它元件的靠近：在布线时，尽量避免信号线过于靠近封装器件或者其他的元件。

这样可以减少信号回波、串扰和互相干扰的可能性。

9.确保信号线宽度：根据信号的特性和传输要求，选择适当的信号线宽度。

信号线宽度过宽或过窄都会影响信号的传输质量和阻抗匹配。

10.保持布线连续性：在布线时，要尽量保持布线的连续性，避免信号线出现分段或者交叉等问题。

这样可以减小信号回波和串扰，并提高信号的完整性。

总之，在进行PCB板布线时，要综合考虑信号传输的延迟、串扰、阻抗匹配、地平面等因素，并采取合适的布线技巧来优化电路性能和可靠性。

pcb布板时应注意的事项及总结作为PCB工程师，在Lay PCB，应重点注意那些事项？1、电源进来之后，先到滤波电容，从滤波电容出来之后，才送给后面的设备。

因为PCB上面的走线，不是理想的导线，存在着电阻以及分布电感，如果从滤波电容前面取电，纹波就会比较大，滤波效果就不好了。

2、线条有讲究：有条件做宽的线决不做细，不得有尖锐的倒角，拐弯也不得采用直角。

地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。

3、电容是为开关器件(门电路)或其它需要滤波/退耦的部件而设置的，布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。

4.Y 电容通用脚距10mm，留出焊盘，中间空隙是8mm，中间最好不要走线，中间不走线，放置的地方当然是板子的上下，左为强电，右为弱电。

强电端的GND最好为功率地，右边的弱电最好是靠近变压器的GND引脚。

5.再往大功率的，遵循的是两点：（1）主回路最好不要使用跳线，若一定要用就需加套管，跳线的上面若有元器件的话，还需点胶。

（2）在有限的平面积里及安全间距内尽可能的加粗，若不能加粗，就需要加铺焊层。

Lay PCB（电源板）时，结合安规要求，重点注意那些事项？1、交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。

2、保险丝后的走线要求：零、火线最小爬电距离不小于3MM。

3、高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。

须开2MM的安全槽。

4、高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM5、高压整流滤波的正负之间的最小安全距离不小于2MM6.按照先大后小，先难后易的原则，即重要的单元电路，核心元件应当优先布局。

7.布局应参考原理图，根据主板的主信号流向规律安排主要元器件。

8.布局尽量满足总的连线尽可能短，关键信号线最短，高电压，大电流信号与小电流，低电压的弱信号完全分开，模拟信号与数字信号分开，高频和低频信号分开，高频元器件间隔要充分。
