电缆与负载设备电流选择对应表

铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来...导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

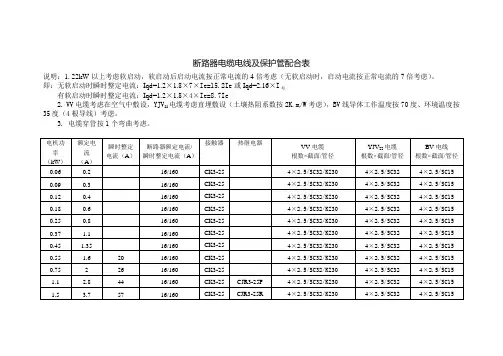

空开、电缆、接触器与电机的配合

备注：断路器电流选型严格按表中进行选择不得增大，以保护电缆及与上级保护匹配不发生越级。电缆及接触器为提高经济和可靠性，可提高一电流等级选择。 2014年5月
Байду номын сангаас
常用电机、电缆、断路器、接触器选型配合表(按环境温度40℃，长期工作选型)
电机功空开容量聚氯乙烯电缆 3芯电缆典型额最低选型穿塑料管率匹配定电流A mm2(铜芯) 40℃载流 KW AC3/AC4 AC3/AC4 量A 0.75 1.8 D3 1 8 1.1 2.5 D4 1.5 11 1.5 3.4 D5 1.5 11 2.2 4.7 D6/D10 1.5 11 3 6.4 D10 1.5 11 4 8.2 D10/D16 2.5 16 5.5 11.1 D16 2.5 16 7.5 15 D20/D25 4 22 11 21.8 D25/D32 6/10 28/38 15 29.4 D40/D50 10/16 38/51 18.5 35.5 D40/D50 10/16 38/51 22 42.2 D50/D63 16/25 51/67 30 57 D80/D100 25/35 67/83 37 70 D100/D125 35/50 83/104 45 84 D100/D125 50/70 104/130 55 103 D125/D160 50/95 104/162 75 140 D160/D200 95/120 162/189 90 167 D200/D225 120/150 189/217 110 204 D250/D300 150/2*120 217/340 132 245 D300/D400 185/2*120 245/340 160 296 D400 2*120/2*150 340/390 根据电机AC3/AC4工作类型选择，断路器不得增大匹配接触器选型(A) AC-3类额定工作电流 AC-4类额定工作电流 Ith AC-3 AC-4 典型最低容量型号 Ith AC-3 AC-4 典型最低容量型号 ≥20 ≥9 3TF30、3TB40、B9、LC1-D09、LC1-D09、LC1-D09 ≥3.3 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥20 ≥12 ≥4.3 3TF31、3TB41、B12、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥16 ≥7.7 3TF32、3TB42、B16、LC1-D09 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥16 ≥7.7 3TF32、3TB42、B16、LC1-D12 ≥20 ≥9 ≥3.3 3TF30、3TB40、B9、LC1-D09 ≥30 ≥22 ≥8.5 3TF33、3TB43、B25、LC1-D18 ≥30 ≥22 ≥8.5 3TF31、3TB41、B12、LC1-D12 ≥55 ≥32 ≥15.6 3TF34、3TB44、B30、LC1-D25 ≥30 ≥22 ≥8.5 3TF32、3TB42、B16、LC1-D18 ≥55 ≥38 ≥15.6 3TF35、3TB45、B37~45、LC1-D32~40 ≥30 ≥22 ≥8.5 3TF33、3TB43、B25、LC1-D25 ≥80 ≥45 ≥24 3TF46、3TB46、B65、LC1-D50~65 ≥55 ≥32 ≥15.6 3TF34、3TB44、B30、LC1-D32 ≥90 ≥63 ≥28 3TF47、3TB47、B85、LC1-D80~95 ≥55 ≥38 ≥15.6 3TF35、3TB45、B37、LC1-D40 ≥100 ≥75 ≥34 3TF48、3TB48、B105、LC1-D115 ≥80 ≥45 ≥24 3TF46、3TB46、B45、LC1-D50 ≥100 ≥85 ≥42 3TF49、3TB49、B105、LC1-D150 ≥90 ≥63 ≥28 3TF47、3TB47、B65、LC1-D65 ≥160 ≥110 ≥54 3TF50、3TB50、B170、LC1-D170 ≥100 ≥75 ≥34 3TF48、3TB48、B85、LC1-D80 ≥160 ≥140 ≥68 3TF51、3TB51、B170、LC1-D170 ≥100 ≥85 ≥42 3TF49、3TB49、B105 ≥220 ≥205 ≥96 3TF53、3TB53、B250、LC1-D205 ≥160 ≥110 ≥54 3TF50、3TB50、B105 ≥300 ≥250 ≥110 3TF54、3TB54、B370、LC1-D245 ≥160 ≥140 ≥68 3TF51、3TB51、B170 ≥300 ≥300 ≥125 3TF55、3TB55、B370、LC1-D300 ≥210 ≥170 ≥75 3TF52、3TB52、B170 ≥400 ≥400 ≥150 3TF56、3TB56、LC1-D410 ≥220 ≥205 ≥96 3TF53、3TB53、B250 ≥475 ≥475 3TF58、LC1-D475 ≥300 ≥250 ≥110 3TF54、3TB54、B250 ≥620 ≥620 LC1-D620 ≥300 ≥300 ≥125 3TF55、3TB55、B370 为提高可靠性及寿命接触器可选高一档电流为提高可靠性及寿命接触器可选高一档电流

电动机控制元器件及电缆的选型

电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

导线、电缆、桥架配合表

导线、电缆与断路器配合表
2、其它截面电缆载流量按《建筑电气常用数据》P47、P52进行折算。

10KV交联聚乙烯绝缘电缆载流量表
注：1、本表已按多根并列敷设修正载流量；2、本表没有处理，直接采用原数据。

0．4KV铜母排载流量表
防火电缆（BTTZ）与断路器配合表
注：1、适用范围：消防用电负荷两回路及弱电系统配电。

2、其它截面电缆载流量按《建筑电气常用数据》P58进行折算。

DWZR-BV-0.45/0.75kV导线配金属线槽表
（表五）
注：1、金属线槽用于分区配电箱出线的电照集中配线或电动力配线。

2、外径大于50的导线折算按《建筑电气常用数据》P79进行折算。

3、线槽内电线或电缆的总截面不应超过线槽内截面的20%，载流导线不宜超过30根。

ZR-YJV-1KV电缆配金属槽架表
（表六）
说明：
1、电缆在槽架中敷设间距为电缆外径的平均值，故上表中电缆占用槽架宽度约为其外径的1.2倍，此数据可推算出槽架的宽度。

2、电缆外径用于核算槽架的高度，如YJV-1KV-4x95+1x50电缆外径为44，其槽架的高度应大于50（考虑壁厚），故应选用60高以上的规格。

3、槽架的规格不要选得太多，尽可能统一用几种，宜采用单排扁宽型（100高以下）。

4、本表适用于计算普通槽架、耐火槽架的规格。

5、桥架内电缆的总截面不应超过线槽内截面的40%。

BTTZ防火电缆配梯架表
（表七）
注：1、单芯防火电缆为防止涡流，每回路四根电缆是上下两排方形敷设的，上表中占用梯架宽度和高度是指每回路四根电缆的总和。

2、PE线可利用防火电缆金属外护套，不必另设。

4.3~4.4_开关与BV电线、电缆配合表(1)

BV绝缘电线（0.45/0.75kV，导体工作温度70℃，环境温度30℃，暗敷在导管内） WDZ-BYJ(F)绝缘电线（0.45/0.75kV，导体工作温度90℃，环境温度30℃，明敷在空气中）
穿管规格 φ SC15/JDG16 SC15/JDG16 SC15/JDG16 SC15/JDG16 SC15/JDG16 SC15/JDG16 SC20/JDG25 SC20/JDG25 SC25/JDG32 SC25/JDG32
25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 225A 250A 315A 400A 500A 630A 800A 1000A 1250A 1600A
~380V配电回路-塑壳断路器（MCCB）与PVC外护层或允许接触裸护套矿物绝缘电缆配合表
PVC外护层或允许接触裸护套矿物绝缘电缆（金属护套温度70℃，环境温度35℃，三芯，轻载BTTVQ/ 重载BTTVZ，多芯或单芯三角形排列） BTTVQ-500V-3x4mm² BTTVZ-750V-3x6mm² BTTVZ-750V-3x10mm² BTTVZ-750V-3x16mm² BTTVZ-750V-3x16mm² BTTVZ-750V-3x25mm² BTTVZ-750V-3x35mm² BTTVZ-750V-3x50mm² BTTVZ-750V-3x70mm² BTTVZ-750V-3x120mm² BTTVZ-750V-3x185mm² BTTVZ-750V-3x240mm²
表4.3a 序号 1 2 3 4 5 6 7 8 9 10 表4.3b 序号 1 2 3 4 5 6 7 8 9 10 表4.3c 序号 1 2 3 4 5 6 7 8 9
塑壳断路器（MCCB）微型断路器（MCB）微型断路器（MCB）

断路器保护线路长度

此法通常被认为能足以精确地确定电缆的最大长度。

计算原理这种短路电流计算方法基于一个假设：发生短路的回路始端 (即回路保护电器安装处)的电压为相线对中性线电压标称值的 80% 及以上。

用此 80% 的电压值和故障环路阻抗值来计算短路电流。

此系数考虑了该点所有上游低压电缆的电压降。

在电缆内，当三相四线回路内所有的导线都相互贴近 (通常如此)，与电缆的电阻相比，电缆内芯线的感抗是可以忽略不计的。

对 120 mm2及以下的电缆这种近似算法是适用的。

大于 120 mm2时电阻值 R 的增加值如下：Lmax=0.8Uo Sphρ1+m I a m=SphSPENLmax ——回路最大长度，m；Uo ——相电压，230 V (对 230/400 V 系统而言)；ρ——在正常工作温度条件下的电阻率，Ω·mm2/m (铜为 22.5 x 10-3，铝为 36 x 10-3)；I a ——断路器瞬时动作的跳闸电流整定值或保证熔断器在规定时间内熔断的电流；Sph——回路相线的截面SPEN——回路PEN的截面下列用于 TN 系统的计算用表格系按上述“通用法”编制的，表格内列出了回路的最大长度，超过该长度导体的电阻值将限制短路电流幅值，使保护回路的断路器不能迅速跳闸 (或熔断器不能迅速熔断) 来可靠地防范间接接触。

校正系数m图表F44 列示了用于图表F45 ~ 图表F48 所列值的校正系数，它与比值 Sph/SPE、回路类型以及导线材质有关。

表列值考虑了：1 保护电器的类型：断路器或熔断器；2 动作整定值；3 相线和保护线的截面；4 接地系统类型；5 断路器类型 (即 B 型、C 型或 D 型)表列数值可用于 230/400 V 系统。

采用 Compact 和 Mulfi 9 断路器 (梅兰日兰) 的相关表格附于产品样本图表F44：TN 系统内图表F44 ~ 图表F47 所列回路长度值的校正系数通用型断路器保护的回路(图表F45)导线标称截面mm2瞬动电流或短延时动作电流I m (A)图表F45：在 m = 1，230/240 V，TN 系统内不同截面铜导线回路的最大长度 (m) 和通用型断路器的瞬动电流整定值 (A)工业用或家用 Compact (1) 或 Multi 9 (1) 断路器保护的回路 (图表 F46 ~ F48)导线标称截面mm2Sph 额定电流(A)图表F46：在 m = 1，230/240 V 单相或三相 TN 系统内不同截面铜导线回路的最大长度 (m) 和B 型 (2) 断路器的额定电流值 (A)工业用或家用 Compact (1) 或 Multi 9 (1) 断路器保护的回路 (图表 F46 ~ F48)导线标称截面mm2Sph 额定电流(A)图表F47：在 m = 1，230/240 V 单相或三相 TN 系统内不同截面铜导线回路的最大长度 (m) 和C 型 (2) 断路器的额定电流值 (A)工业用或家用 Compact (1) 或 Multi 9 (1) 断路器保护的回路 (图表 F46 ~ F48)导线标称截面mm2Sph 额定电流(A)图表F48：在 m = 1，230/240 V 单相或三相 TN 系统内不同截面铜导线回路的最大长度 (m) 和D 型(1) 断路器的额定电流值。

10及0.4kV变压器与低压断路器、互感器及母线等配合表

3×4(1×240)+2(1×240)
30×4
50×5
1×150
1×150
1×95
1250
6
72.2
1804.2
76.68
30.07
125
2000
2500/5
2500
3[2(100×10)]+1(100×10)
3×4(1×400)+2(1×400)
3×4(1×300)+2(1×300)
30×4
63×5
10/0.4kV变压器与低压断路器、互感器及母线等配合表
变压器
容量Se(kVA)
阻抗电压Uk%
额定电流(A)
低压出口短路电流(kA)
高压熔断器额定电流：A
总出线断路器额定电流(A)
互感器变比(A)
变压器低压侧出线选择
变压器低压侧中性点接地线选择
高压侧
低压侧
Ip
Ik
母线槽(A)
铜母线（TMY)规格（mm2)
7.22
20
315
400/5
-
4(40×4)
3×240+1×120
3×185+1×95
15×3
25×4
1×50
1×50
1×35
250
4
14.4
360.8
23.00
9.02
25
400
500/5
630
4(40×4)
2(3×150+1×70)
3×300+1×150
15×3
40×4
1×70
1×70
1×50
315
4
36.4
909.3

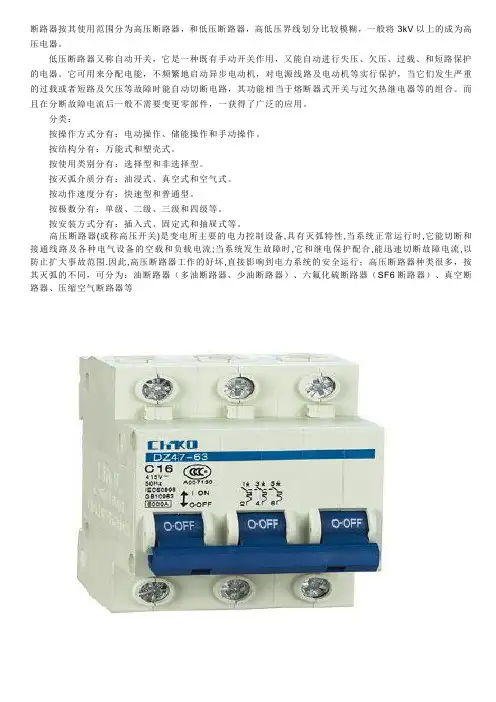

断路器及图示

断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。

分类：按操作方式分有：电动操作、储能操作和手动操作。

按结构分有：万能式和塑壳式。

按使用类别分有：选择型和非选择型。

按灭弧介质分有：油浸式、真空式和空气式。

按动作速度分有：快速型和普通型。

按极数分有：单级、二级、三级和四级等。

按安装方式分有：插入式、固定式和抽屉式等。

高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等高压开关额定电压1kV及以上主要用于开断和关合导电回路的电器。

高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

功能在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。

变压器与低压断路器互感器及母线等配合表

10/0.4kV变压器与低压断路器、互感器及母线等配合表变压器额定电流(A) 低压出口短路电流(kA) 高压熔断器额定电流（A）总出线断路器额定电流(A)互感器变比(A)变压器低压侧出线选择中性点接地线容量Se (kVA) 阻抗电压Uk%10ＫＶ侧0.4ＫＶ侧I p I k母线槽(A)铜母线(TMY-)规格(mm2)低压电缆(mm2) 铜母线(mm2)镀锌扁钢(mm2)BV电缆(mm2)VV电缆(mm2)裸铜绞线(mm2)VV电缆规格YJV电缆规格160 4 9.2 231 14.7 5.77 16250 300/5 —4(40×4)3×185+1×953×150+1×7015×325×41×501×501×35 200 4 11.5 289 18.4 7.22 20315 400/5 —4(40×4)3×240+1×1203×185+1×9515×325×41×501×501×35 250 4 14.5 361 22.95 9.0025400 500/5 630 4(40×4)2(3×150+1×70)3×300+1×15015×340×41×701×701×50 315 4 18.2 455 28.92 11.3432500 650/5 630 4(50×4)2(3×240+1×120)2(3×150)+1×70 20×340×41×701×701×50 400 4 23.1 578 36.72 14.4040 630 800/5 800 4(63×6.3)3×2(1×185)+(1×185)2(3×185)+1×9520×340×41×951×951×70 500 4 28.9 723 45.90 18.0050 800 800/5 1000 3(80×6.3)+1(63×6.3)3×2(1×240)+1(1×240)3×2(1×240)+1(1×240)25×340×5 1×1201×1201×70 630 6 36.4 910 57.83 22.6863 1000 1000/5 1250 3(80×8)+1(63×6.3)3×2(1×400)+1(1×400)3×2(1×300)+1(1×300) 25×350×51×1501×1501×95 800 6 46.2 1156 48.96 19.2080 1250 1500/5 1600 3(100×8)+1(80×6.3)3×4(1×185)+2(1×185)3×4(1×150)+2(1×150)30×450×51×1501×1501×95 1000 6 57.8 1445 61.20 24.00100 1600 2000/5 2000 3(125×10)+1(80×8)3×4(1×240)+2(1×240)3×4(1×240)+2(1×240)30×450×51×1501×1501×95 1250 6 72.3 1806 76.50 30.00125 2000 2500/5 2500 3[2(100×10)]+1(100×10)3×4(1×400)+2(1×400)3×4(1×300)+2(1×300)30×463×51×1851×1851×120 1600 6 92.5 2312 97.92 38.40 160 2500 3000/5 3150 3[2(125×10)]+1(125×10)——40×480×5—1×2401×150 2000 6 115.6 2890 122.4 48.00 200 3200 4000/5 4000 3[2(125×10)]+1(125×10)——40×4100×5—1×2401×185 2500 6 144.5 3613 153.0 60.00 250 4000 4000/5 5000 3[3(125×10)]+1(125×16)——40×580×8—1×3001×240附注：1、Ip—短路电流峰值；Ik—对称稳态三相短路电流有效值；短路电流计算以上级系统容量无穷大为计算条件。

断路器作为故障防护时电缆最大长度的允许值(公式对比+补充表格)

对三本资料文献中关于断路器作为故障防护时电缆的最大允许长度，进行公式对比。

补充了微型断路器作为故障防护时电缆最大允许长度。

补充了切断时间0.4S时，2~12A熔断器对应的电缆最大允许长度。

一、相关资料1、《工业与民用供配电设计手册（第四版）》2、《建筑电气常用数据》19DX101-13、《2017电气装置应用（设计）指南》施耐德电气其他相关文章和文献1、《断路器故障保护允许线路长度的应用简析》韩帅《建筑电气》2020.012、《低压配电设计解析》任元会2020.101、《工业与民用供配电设计手册（第四版）》（第965~967页）示例1：对于瞬动值200A，电缆采用4mm2，计算其最大电缆允许长度。

示例2：对于瞬动值2000A，电缆采用185mm2，计算其最大电缆允许长度。

注：核验计算结果与表格一致。

2、《建筑电气常用数据》19DX101-1（第4-25~4-26页）示例3：对于瞬动值200A，电缆采用4mm2，计算其最大电缆允许长度。

示例4：对于瞬动值2000A，电缆采用185mm2，计算其最大电缆允许长度。

注：核验计算结果与表格一致。

特别注意的是此处公式指定电阻的增大系数为1.25，没有列在公式中，核算时需考虑。

3、《2017电气装置应用（设计）指南》施耐德电气（第F25~F26页）示例5：对于瞬动值200A，电缆采用4mm2，计算其最大电缆允许长度。

示例6：对于瞬动值2000A，电缆采用185mm2，计算其最大电缆允许长度。

《配四》和《建筑电气常用数据》两份资料按照公式核算无误，但施耐德的指南中存在偏差。

3.2、《施耐德2017电气装置应用（设计）指南》中的公式如下：其出处为法国标准UTE C15-105：2003。

施耐德在此基础上对导体的校正系数做了补充，考虑了相导体和接地导体的截面差异。

但施耐德的公式未考虑短路器的可靠系数，且电压与电阻率与国内的两本资料不同，建议在设计时参考前两本来核验电缆长度。
