电缆选型要求及原则1.1电缆芯线材质1.1.1控制电缆应采用铜芯。

1.2电力电缆芯数1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。

（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。

1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。

1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。

（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。

1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。

1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。

1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。

3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。

2.3电缆绝缘水平2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。

交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。

（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8 h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。

2.3.3交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。

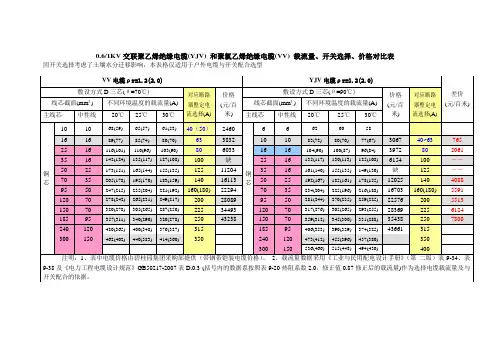

0.6/1KV交联聚乙烯绝缘电缆(YJV) 和聚氯乙烯绝缘电缆(VV) 载流量、开关选择、价格对比表因开关选择考虑了土壤水分迁移影响，本表格仅适用于户外电缆与开关配合选型
1、因我公司开发均为中高档小区，各户用电不会出现太大差距，小户型用电也不一定少，在保证每户基本负荷的同时，参考设计手册加权选择总开关；
2、实际负荷与表中所例不同时，按照计算方法自行选择，表箱开关Ir=1.1~1.2Ijs。

对于三相用户而言，比设计手册的系数提高了标准。

3、表箱有总进线开关时，进线电缆按开关电流选择截面；表箱无总进线开关时，进线电缆按假想开关整定电流选择截面。

二者均需进行电压降校验。

注：1、表中户数是指单相配电时接于同一相上的户数，按三相配电时连接的单相户数应乘以3，三相用户按实际连接户数计算。

摘自设计手册(第三版)
2、该表格用于多层、高层干线式配电时选用(除非供电协议对多、高层系数有明确要求)；低层住宅干线式配电时，系数按照市政配套部与供电部门签订的供电协议执行。

1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。

2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2 代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。

3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。

4.HD13BX-1000/31HD大电流刀开关13设计序号BX旋转式操作1000电流3极1带灭弧罩而HD13BX一般是指旋转式刀开关。

如果用于PGL 柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。

自动空气开关1、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

2、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。

DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

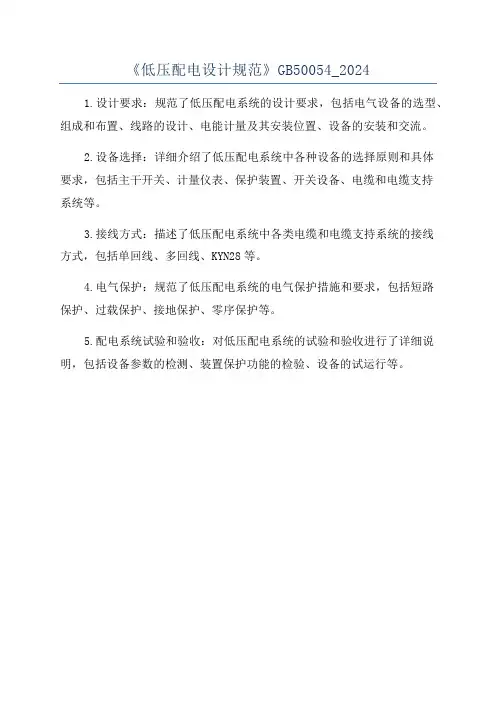

《低压配电设计规范》GB50054_2024
1.设计要求：规范了低压配电系统的设计要求，包括电气设备的选型、组成和布置、线路的设计、电能计量及其安装位置、设备的安装和交流。

2.设备选择：详细介绍了低压配电系统中各种设备的选择原则和具体
要求，包括主干开关、计量仪表、保护装置、开关设备、电缆和电缆支持
系统等。

3.接线方式：描述了低压配电系统中各类电缆和电缆支持系统的接线
方式，包括单回线、多回线、KYN28等。

4.电气保护：规范了低压配电系统的电气保护措施和要求，包括短路
保护、过载保护、接地保护、零序保护等。

5.配电系统试验和验收：对低压配电系统的试验和验收进行了详细说明，包括设备参数的检测、装置保护功能的检验、设备的试运行等。

配电柜空开配置标准
配电柜空开配置标准主要包括以下几个方面：
1. 根据电源线线径粗细或电器功率大小来配置，一般平方的铜芯线可以使用16A的空气开关，4平方的铜芯线可使用25A的空气开关，6平方的铜芯线可使用32A的空气开关。

2. 住户配电箱总开关一般可以选择双极32—63A小型空气开关或隔离开关。

3. 照明回路一般用10—16A小型空气开关。

4. 插座回路一般选择16—20A的空气开关。

5. 空调回路一般选择16—25A的空气开关。

6. 采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。

7. 零线颜色要采用蓝色。

8. 照明及插座回路一般采用导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用或导线，一根导线配一个空开。

9. 箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

10. A相线为黄、B相线为绿、C相线为红。

此外，在配置配电柜空开时，还需要考虑漏电保护器的配置方式。

根据实际情况选择合适的配置方式，如总开关配置一个漏保，分路厨房卫生间分路再
加漏保；总开关及分路空气开关都配置漏保；总开不配漏保，其他分路各配一个漏保等。

同时也要注意漏电保护器的使用和维护，定期检查其工作状态，确保其能够正常工作。

设备电缆规范电缆作为现代工业中最常见的电气连接线，承担着连接各设备之间电力信号的重要作用。

然而，若电缆选择不当或安装不规范，则会给设备的正常运行带来严重的隐患。

因此，对于设备电缆规范的了解与应用显得尤为重要。

一、电缆的分类和选择电缆按照用途和形状的不同可以分为很多种类，如低压电缆、中压电缆、高压电缆等。

在选择电缆时，应根据实际情况选择符合规定和要求的电缆。

例如，低压电缆应选择直径不小于0.5mm2的多芯绞合铜线电缆，且在选择时应同时注重电缆电气参数的匹配性。

不同种类的电缆，其所具备的电气参数会有所区别，因此只有合理地匹配电缆的电气参数，才能提高电缆的使用寿命和可靠性。

二、电缆的安装和调试在进行电缆的安装和调试时，需要遵循一定的规范和注意事项，以避免在操作过程中对电缆造成不必要的损坏。

在安装电缆之前，应先查看设备使用的电缆的种类和规格，并按照设备的电气要求选择合适的电缆。

在电缆的连接过程中，应注意电缆的绝缘体应该连续不断地穿过电缆终端，以确保电缆连接牢固。

在电缆连接后，在进行电缆调试时，应检查电缆的电气参数是否与设备参数相匹配。

若不匹配，则应立即调整。

此外，还需要进行电缆的试运行，以确保电缆能正常运行。

一旦发现异常情况，应立即停机检查，以避免对设备造成更加严重的损坏。

三、电缆维护和管理在电缆的日常使用中，应严格按照规定进行维护和管理。

及时巡检电缆，检查其使用情况和是否存在问题。

如果发现电缆有损坏或异常情况，应立即进行更换或修复。

此外，还应定期进行电缆的护理，延长电缆的使用寿命。

在电缆管理方面，应建立电缆档案和使用记录，及时对电缆进行检查和维护。

对于电缆的运维、检修、改造等活动，应有专门的人员负责，避免出现无人负责而造成的安全隐患。

综上所述，设备电缆规范的严格遵守和正确使用，是确保设备正常运行的重要保障。

因此，了解和掌握设备电缆规范显得更加有必要。

10kv及以下电缆配电线路设计技术规程一、前言在城市建设和工业生产中，电力配电线路起着至关重要的作用，而10kv及以下电缆配电线路设计技术规程则是确保电力系统安全可靠运行的重要保障之一。

制定科学合理的配电线路设计技术规程对于保障电力系统安全稳定运行，推动城市建设和工业生产具有重要意义。

随着科技的不断发展和进步，电力系统设备和技术也在不断更新换代，因此配电线路设计技术规程也需要与时俱进，以适应新的需求和发展。

二、设计原则1. 安全性原则：设计的电缆配电线路必须符合国家、行业标准和规范，保证电力系统的安全可靠运行。

2. 经济性原则：设计应该合理选用材料和设备，尽量降低投资成本，提高配电线路的经济性。

3. 可靠性原则：设计应保证电力系统在正常运行和异常情况下都能提供可靠的电力供应，避免中断和故障发生。

4. 灵活性原则：设计应充分考虑未来配电网络的扩建和改造需求，保证电缆配电线路在未来的应用中具有一定的灵活性和扩展能力。

三、设计步骤1. 系统规划：明确用电设备的分布、工艺要求和未来的扩展规划，确定配电线路的总体布局和结构。

2. 负荷计算：根据实际用电负荷需求，进行电力系统的负荷计算，确定线路的额定电流和额定容量。

3. 电缆选型：根据负荷计算结果和线路的工作环境，选择合适的电缆型号和规格。

4. 线路敷设：确定电缆敷设的方式、路径和埋设深度，保证电缆的安全和稳定敷设。

5. 设备配置：根据需求配置开关设备、保护装置和接地装置，保证线路设备的完善和可靠性。

6. 配线图设计：制定电缆配线图和接线图，标明线路的走向、接线方式和设备配置。

7. 安全保护：设计线路的过流、短路和接地保护装置，保证线路在异常情况下能及时断开电路，保护设备和人员安全。

8. 系统检测：对设计的电缆配电线路进行系统的检测和验算，确认线路设计的合理性和可行性。

四、设计要点1. 电缆选型要合理：根据电缆的敷设环境、负荷特性和使用要求，合理选择电缆型号和规格，避免因电缆选型不合理而出现故障和事故。

中低压配电设备技术规范及选用原则深圳电网中低压配电设备技术规范及选用原则（Q/3SG－1.03.01－2001）目录1.范围、2.引用标准及规范、3.总则、4.中压配电设备、5.低压配电设备、6.计量装置、附录A:本标准用词说明前言为规范深圳电网中低压配电系统的设计、设备选型及建设和运行维护工作，制定本标准。

本标准规定了深圳电网中压配电设备、低压配电设备及计量装置的主要技术参数、功能及选用原则。

本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳中低压配电网的现状及发展方向。

1、范围1.1本标准适用于深圳电网中低压配电系统的设计、设备选型及运行工作。

1.2本标准所指的中低压配电设备是指所有进入深圳电网的中压配电设备、低压配电设备及计量装置。

1.3本标准规范的配电设备包括以下内容：1）中压配电设备：断路器开关柜、环网开关柜、柱上断路器、电缆分接箱、配电变压器、箱式变电站、避雷器、电缆、架空导线。

2）低压配电设备：配电柜、框架断路器、塑壳断路器等。

3）计量装置：计量电流互感器、计量电压互感器电能表等。

2.引用标准及规范2.1下列标准的条文通过在本标准中的引用而构成本技术原则的条文。

本标准发布时，所示版本均为有效，在被引用标准被修订后，应重新探讨使用下列标准最新版本的可靠性。

“城市电网规划设计导则”能源电[1993]228号；“城市中低压配电网改造技术原则”DL/T559－1996；“供配电系统设计规范”GB50052－95；“低压配电设计规范”GB50054－95；“户内交流高压开关柜订货技术条件”D L./T 404－1997；“交流高压负荷开关—熔断器组合电器”GB16926－1997；“三相油浸式电力变压器技术参数和要求”GB/T6451－1995；“干式电力变压器技术参数和要求”GB/T10228－1997；“低压成套开关设备和控制设备”GB7251－1997。

3.总则3.1深圳电网中低压配电设备由架空导线、电缆、配电变压器、中压开关（柜）、电缆分接箱、避雷器、箱式变电站、低压开关（柜）、计量装置及配电自动化装置等构成。

1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。

2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。

3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。

4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。

如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。

DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电缆规格规格表示编辑1.通常表示法①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2.详细表示法因为分支电缆包含主干电缆和支线电缆。

而且两者规格结构不同，因此有两种表示方法：①将主干电缆和支线电缆分别表示，如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1KV支线电缆：FD-YJV-4*（1*25）+1*16 0.6/1KV这种方法在设计时尤为简明，可以方便地表示出支线规格的不同②将主干电缆和支线电缆连同表示，如：FD-YJV-4电线电缆规格*（1*185/25）+1*95/16 0.6/1KV这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：由于分支电缆主要用于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。

1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。

2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。

3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。

4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。

如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。

DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

一、变压器的选择1、台数选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。

当符合下列条件之一时，宜装设两台及以上变压器：1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。

当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。

注：2、电力负荷的分级根据用电设备对供电可靠性的要求不同，把供电负荷分为三级。

（1）一级负荷中断供电将造成重大的政治、经济损失或人员伤亡的负荷，叫做一级负荷。

如重要的铁路枢纽、通讯枢纽、重要的国际活动场所、重要的宾馆、医院的手术室、重要的生物实验室等。

一级负荷的供电方式除了采用两个互相独立的电网电源供电之外，还应设置备用电源，一般备用电源采用柴油发电机组或直流蓄电池组。

（2）二级负荷中断供电将造成较大的政治、经济损失或引起公共场所秩序混乱的负荷，叫做二级负荷。

如地、市政府办公楼，三星级旅馆，甲级电影院，地、市级主要图书馆、博物馆、文物珍品库等。

二级负荷的供电方式除了采取两条彼此独立的线路之外，根据实际情况，还应设置备用电源。

（3）三级负荷除了一级负荷、二级负荷之外，其他的都属于三级负荷，三级负荷在供电方式上没有特殊的要求，一般都采用单回路供电。

随着我国经济的发展，一级负荷的供电方式已经不能满足一些特别重要场所的需要，如市话局、电信枢纽、卫星地面站、民用机场、银行证券交易中心等，这些负荷属于特别重要的一级负荷，一般叫做特一级负荷。

同时由于经济的发展，一级负荷、二级负荷的增多，三级负荷的供电方式会逐渐减少或者取消。

电力工程电缆设计规范
首先，电缆的选型是电力工程中非常重要的一步。

在进行电缆的选型时，需要根据设计的用途、环境条件、负荷情况等因素来选择合适的电缆
型号和规格。

同时，还需要按照电缆的额定电压、额定电流以及线路长度
等指标来确定电缆的截面积，并确保电缆能够满足设计要求。

其次，电缆的敷设也是电缆设计规范中的重要内容。

在进行电缆的敷
设时，需要注意以下几点：首先，电缆的敷设要符合相关的标准和规范，
确保电缆的安全可靠；其次，电缆的敷设要避免与其他设备或管道交叉，
防止相互干扰；最后，电缆的敷设要考虑到维护的便捷性，方便以后对电
缆进行检修和更换。

此外，电缆的连接与接地也是电缆设计规范中需要重视的方面。

在电
缆的连接过程中，需要按照相关规范进行正确的操作，确保电缆的连接牢
固可靠；同时，还需要对电缆进行接地处理，以提高电缆的安全性和稳定性。

电缆的维护也是电缆设计规范中不可忽视的一环，定期的维护检查可
以及时发现电缆存在的问题，避免电缆发生故障。

总结起来，电力工程电缆设计规范主要包括电缆的选型、电缆的敷设、电缆的连接与接地以及电缆的维护等内容。

遵循这些规范可以确保电力工
程中电缆的安全可靠运行，提高电力系统的稳定性和可靠性。

因此，在电
力工程中，合理遵循电缆设计规范是非常重要的。
