开关和导线配合表

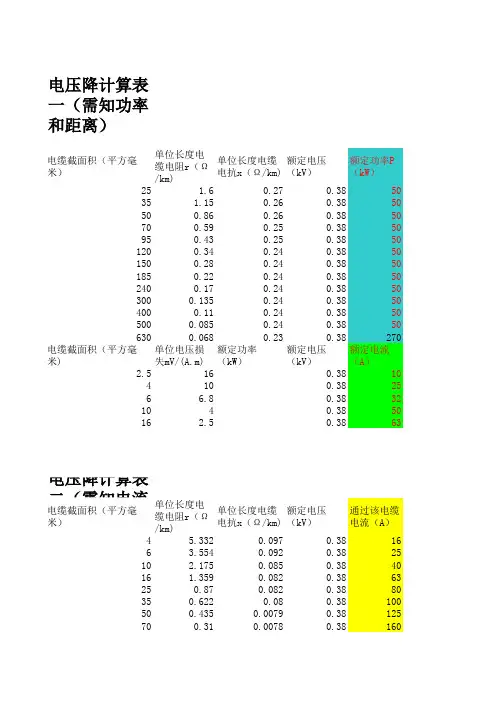

电压降计算表一（需知功率和距离）电缆截面积（平方毫米）单位长度电缆电阻r（Ω/km)单位长度电缆电抗x（Ω/km)额定电压（kV）额定功率P（kW）25 1.60.270.3850 35 1.150.260.3850 500.860.260.3850 700.590.250.3850 950.430.250.38501200.340.240.3850 1500.280.240.3850 1850.220.240.3850 2400.170.240.3850 3000.1350.240.3850 4000.110.240.3850 5000.0850.240.3850 6300.0680.230.38270电缆截面积（平方毫米)单位电压损失mV/(A.m)额定功率（kW）额定电压（kV）额定电流（A）2.5160.38104100.38256 6.80.38321040.385016 2.50.3863电压降计算表二（需知电流电缆截面积（平方毫米）单位长度电缆电阻r（Ω/km)单位长度电缆电抗x（Ω/km)额定电压（kV）通过该电缆电流（A）4 5.3320.0970.3816 6 3.5540.0920.3825 10 2.1750.0850.3840 16 1.3590.0820.3863 250.870.0820.3880 350.6220.080.38100 500.4350.00790.38125 700.310.00780.38160 950.2290.0770.38200 1200.1810.0770.38250 1500.1450.0770.38320 1850.1180.0770.383602400.0910.0770.38400 3000.1350.0770.384000.110.0770.38200 5000.0850.0780.386300.0280.0770.38500YJV电缆导体操作温度90C°无功功率Q （Kvar)视在功率S(KVA)距离L（km）功率因数cosφ电压损失ΔU﹪37.562.50.20.812.48268698 37.562.50.20.89.314404432 37.562.50.20.87.306094183 37.562.50.20.8 5.38434903 37.562.50.20.8 4.276315789 37.562.50.20.8 3.601108033 37.562.50.20.8 3.185595568 37.562.50.20.8 2.770083102 37.562.50.20.8 2.423822715 37.562.50.20.8 2.181440443 37.562.50.20.8 2.008310249 37.562.50.20.8 1.835180055 202.5337.50.120.8 5.396260388功率因数cosφ距离（km)电压损失ΔU﹪0.80.1 4.21052630.07 4.60526320.08 4.58105260.09 4.73684210.1 4.1447368距离（km）功率因数cosφsinφ电压损失ΔU﹪0.120.80.6 3.783936648 0.120.80.6 3.96329689 0.120.80.6 3.91844589 0.120.80.6 3.915886101 0.180.80.6 4.891165624 0.180.80.6 4.476348571 0.180.80.6 3.617547643 0.180.80.6 3.316961164 0.180.80.6 3.764202208 0.180.80.6 3.917625445 0.180.80.6 4.258438348 0.180.80.6 4.1527650160.130.80.6 2.820507999 0.180.80.60 0.180.80.6 2.2020747 0.180.80.60 0.120.80.6 1.876084506。

道路照明配电相关问题汇总： 1. YJV 电缆各规格供电半径估算：1.1 根据电压降计算初步确定电缆截面及长度：一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多，计算时可以忽略电抗的作用。

又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻及有功功率。

由此可得计算电压损失的简化计算公式：(0.5)%p X l M U CS CS+∆==由于从配电箱引出段较短为X ，支路电缆总长为L 。

则：2%CS U L X P∆=-对于三相供电：1500S L X P =-，对于单相供电：251.2S L X P=- P —负荷的功率，KW ； L —线路的长度，m ； X —进线电缆的长度，m ；U%—允许电压损失（CJJ45-2006-22页，正常运行情况下，照明灯具端电压应维持在中国市政工程电气设计Q 群972581272额定电压的90%—105%。

为了估算电缆最大供电半径取%10%U ∆= ） C —电压损失计算系数(三相配电铜导线75C =,单相配电铜导线12.56C =)举例：假设一回路负荷计算功率为N KW，试估算不同电缆截面的供电线路长度?1.2 校验路灯单相接地故障灵敏度来确定电缆最大长度：道路照明供电线路长、负荷小、导线截面较小，则回路阻抗较大。

故其末端单相短路电流较小（甚至不到100A ），这样就有可能在发生单相短路故障时干线保护开关不动作。

2. 路灯采用“TN-S 系统”相关配电问题汇总： 2.1路灯采用“TN-S 系统”单相接地故障电流计算； 下面举例对TN-S 系统路灯单相接地故障进行计算：一路灯回路长990m ，光源为250W 高压钠灯（自带电容补偿，cosa 0.85=，镇流器损耗为10%）。

布置间距为30m （该回路共有990/30=30套灯具），采用一台100KV A 的路灯专用箱变来供电，箱变内带3m 长LMY —4（40X4）低压母线。

导线线径与电流规格表导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。

（请注意：线材规格请依下列表格，方能正常使用）绝缘导线(铝芯/铜芯)载流量的估算方法以下是绝缘导线(铝芯/铜芯)载流量的估算方法,这是电工基础,今天把这些知识教给大家,以便计算车上的导线允许通过的电流.(原福建省南平供电局电能计量)铝芯绝缘导线载流量与截面的倍数关系导线截面(平方毫米) 1 1.5 2.5 4610 16 2535507095120载流量(A 安培) 9 14 23 32 48 60 90 100 123 150 210 238 300载流是截面倍数9 8 7 6 5 4 3.5 3 2.5估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

(看不懂没关系,多数情况只要查上表就行了)。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

简单实用！电动机对应开关和电线电缆配合表
展开全文
我们平时会用到很多很多的电动机，很多人遇到要怎么算就头大，现在我给大家整理一下，具体的搭配就简单了。

说明：1.22kW以上考虑软启动，软启动后启动电流按正常电流的4倍考虑（无软启动时，启动电流按正常电流的7倍考虑）。

即：无软启动时瞬时整定电流：Iqd=1.2×1.8×7×Ie=15.2Ie或Iqd=2.16×I起
有软启动时瞬时整定电流：Iqd=1.2×1.8×4×Ie=8.7Ie
2. VV电缆考虑在空气中敷设，YJV22电缆考虑直埋敷设（土壤热阻系数按2K.m/W考虑），BV线导体工作温度按70度、环境温度按35度（4根导线）考虑。

3. 电缆穿管按1个弯曲考虑。

第一张
第二张
第三张
第四章
第五章
怎么样，简单的很吧，懂了就简单的。

一、电缆、电线及开关配合选型表注1：截面表中，（）外为常用截面，（）内数字为大量电缆叠加时采用截面注2：400A以上采用单芯电缆或等截面电缆并联注3：照明采用4+1型，动力采用3+2型注4：电流互感器规格20，30，40，50，75，100，150，200，300，400，500，600，800，1000二、桥架、线槽规格桥架：宽度200，300，400，500，600，800，（1000）高度60，100，150 CT200×60线槽：50×50 100×50 150×50 150×75用于敷设电线及弱电线缆，不能用于敷设电力电缆三、 导线同穿管管径关系（ZR ）BV 2.5：2/φ16（15） 3～4/φ20 5～8/φ25NHBV 2.5：2～3/φ20 4～6/φ25 （NH ）BV 4 ：3/φ20 4～5/φ25 （NH ）BV 6 ：3/φ25 5/φ32 （NH ）BV 10：3/φ25 5/φ32 （NH ）BV 16：3/φ32（25） 5/φ40楼板内一般暗埋时最大管φ25，地下室顶板可适量放大。

KBG 最大φ40，超过40用SC 电缆只能用SC SC φ40（内径） PC 、KBG φ16（外径） 四、 灯具标注及线路敷设代号1、线路敷设WC （WE ）沿墙暗（明）敷；CC （CE ）沿顶板暗（明）敷 FC （FE ）沿地板暗（明）敷；CLC （CLE ）沿柱暗（明）敷 ACC 吊顶内敷设； CT 桥架内敷设 SR （MR ）线槽内敷设 2、灯具标注：注（1） FL －荧光灯、节能灯 IN －白炽灯、钨灯 Hg －汞灯 Na －钠灯 MH －金卤灯（2） W －墙上安装；P －管吊；ch －链吊；S （C ）－吸顶R －嵌入（吊顶）；HM －支座上安装五、 配电箱图例明挂暗装电柜（落地）电表箱 双电源切换箱）（）（2W m4.21FL 36210⨯⨯-。

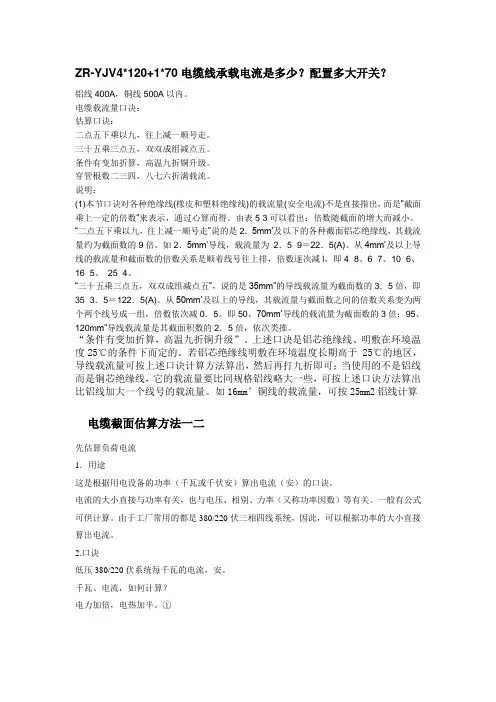

ZR-YJV4*120+1*70电缆线承载电流是多少？配置多大开关？铝线400A，铜线500A以内。

电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120m m”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算电缆截面估算方法一二先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

导线线径与电流规格一个平方mm可以承受6-8A的电流。

我们在计算线路线径时,一般是按照功率除以,再乘以2来选择线径,取大不取小.如40匹的空调,40/*2=89.取90平方毫米的线径.空调的启动电流：室外机启动时刻，电流是工作电流的5-7倍，如果配电线路质量不好或者离配电室较远，会引起电压下降。

你家电表和线没问题，但是上面的现象是你家到配电室线路有问题，应该加粗这一段线路的面积。

如果这样有困难，那么在压缩机电机上并联一只电容也能稍微改善一些，电容的大小你要找电气工程师计算一下。

间歇运行省电！启动电流是运行电流3--5倍（小电机）时间极短。

如只是近距离使用，有个公式：十下五，百上二；二五三五四三界；七零九五两倍半；穿管温度八九折；铜线升级算；裸线加一半。

这讲的是不同截面导线近似电流密度.交流电的话，10平方毫米以下的铜线每平方毫米5A，11-99平方毫米的铜线没平方毫米4A，100平方毫米以上的铜线每平方毫米3A，铝线则在上面的数值后除以2，即一半。

直流电的话，统一按照：铜线每平方毫米5A，铝线没平方毫米计算。

板前明线布线：手工布线时(非模型、模具配线)，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线等，在留有一定余量的情况下可不紧贴敷设面。

3、同一平面的导线应高低一致或前后一致，不能交*。

当必须交*时，可水平架空跨越，但必须属于走线合理。

4、布线应横平竖直，变换走向应垂直90°。

5、上下触点若不在同一垂直线下，不应采用斜线连接。

6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。

并做到同一元件、同一回路的不同接点的导线间距离保持一致。

7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。

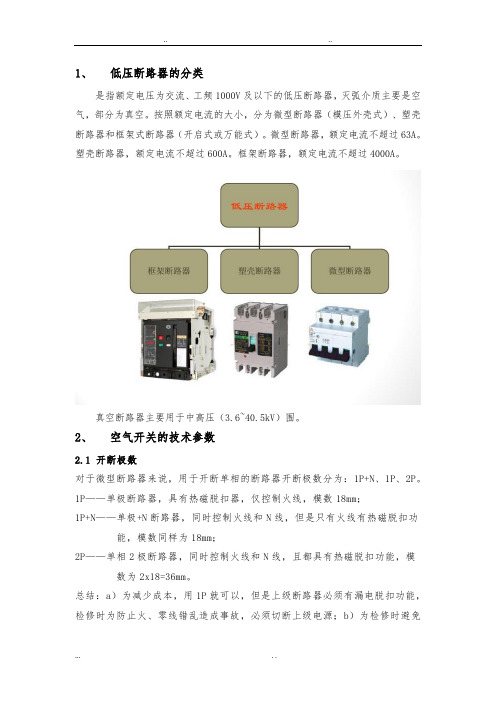

1、低压断路器的分类是指额定电压为交流、工频1000V及以下的低压断路器，灭弧介质主要是空气，部分为真空。

按照额定电流的大小，分为微型断路器（模压外壳式）、塑壳断路器和框架式断路器（开启式或万能式）。

微型断路器，额定电流不超过63A。

塑壳断路器，额定电流不超过600A。

框架断路器，额定电流不超过4000A。

真空断路器主要用于中高压（3.6~40.5kV）围。

2、空气开关的技术参数2.1 开断极数对于微型断路器来说，用于开断单相的断路器开断极数分为：1P+N、1P、2P。

1P——单极断路器，具有热磁脱扣器，仅控制火线，模数18mm；1P+N——单极+N断路器，同时控制火线和N线，但是只有火线有热磁脱扣功能，模数同样为18mm；2P——单相2极断路器，同时控制火线和N线，且都具有热磁脱扣功能，模数为2x18=36mm。

总结：a）为减少成本，用1P就可以，但是上级断路器必须有漏电脱扣功能，检修时为防止火、零线错乱造成事故，必须切断上级电源；b）为检修时避免火、零线错乱造成事故，可采用1P+N；c）用1P前提是照明配电箱必须具备漏电脱扣功能，至少进线要用漏电断路器。

2.2 额定电流1A 2A 4A 6A 10A 16A 20A 25A 3 2A 40A 50A 63A 80 A 100A 125A 150A 225A 400A2.3 辅助功能SDOF——辅助触点；MX——分励脱扣器；MV——过压脱扣器；MN——欠压脱扣器；VE——漏电保护。

以上符号是以施耐德厂家符号定义的，不同的厂家有不同的符号。

2.4 过流脱扣曲线过电流脱扣器包括瞬时过电流（I set3）脱扣器、定时限过电流（I set2）脱扣器(又称短延时过电流脱扣器)、反时限过电流（I set1）脱扣器(又称长延时过电流脱扣器)。

断路器具有过载保护和短路保护。

过载保护属于热脱扣，它采用双金属片来执行操动。

热脱扣属于长延时过电流脱扣。

短路保护属于磁脱扣，它采用U形结构和快速击打线圈执行操动。

电⽓系统图中的备⽤回路电⽓系统图中的备⽤回路备⽤回路不需要规定容量，再算完计算电流后，选定主⼲线路的导线电缆时，要将截⾯放⼤⼀级或两级，将多余的量作为备⽤回路，其中备⽤回路的负荷与其他回路负荷基本相同。

注:表中BV表中导线按额定电压0.45/0.75Kv,导体⼯作温度70℃,环境温度35℃注:表中YJV导线按额定电压0.6/1Kv,导体⼯作温度90℃,环境温度35℃注:表中BV表中导线按额定电压0.45/0.75Kv,导体⼯作温度70℃,环境温度35℃℃,35℃低压电⽓配电箱的配电系统图设计中，常预留有备⽤回路。

备⽤回路的作⽤主要有这⼏点：1、本配电箱所供的⽤电范围内，可能要增加⽤电设备，这样可以临时或永久的将其接⼊，提⾼了配电的灵活性。

2、配电箱内的出线回路在使⽤的过程中，保护开关如受到损坏，可以临时将该回路接到备⽤回路上，另选合适时间进⾏维修，减少了停电时间。

3、如配电箱内的出线回路有较多单相回路，运⾏中出现相位不平衡时，可以将负载较⼤的回路调整到负载较⼩的备⽤回路上，以取得三相负载平衡。

4、出线回路需要调整时，可以利⽤备⽤回路重新组合。

Ij ≤In ≤Iz 式⼀式中lj —负荷计算电流In —保护开关过电流整定值Iz —导线允许持续载流量来表⽰电流值,加上使⽤环境也不⼀样,三者电流值完全相同是不可能的。

三者之间的关系应按低压配电图⼀设计的⼀般规定,即符合低压配电线路的保护,开关的选择及导线与开关之间的配合等要求。

我们希望三者的电流值尽量接近,导体、开关设备得到充分的使⽤,在确定负荷计算电流后能经济合理的选⽤导线及开关。

这也是合理设计备⽤回路的基本原则。

我们计算出负荷电流(Ij )后,可按导线使⽤环境温度、敷设⽅式等选择出导线型号及截⾯,但是考虑到负荷发展等因素,都留有备⽤量。

⼀般按负荷计算电流值所选导线截⾯放⼤⼀级到⼆级,按设计时情况⽽定。

表⼀到表四列出根据配电箱先按现有负荷计算电流所选择的导线截⾯后,根据导线截⾯放⼤⼀级或⼆级⽽确定的导线载流量(Iz )和确定进线开关的过电流整定值(In )及相应的开关型号和规格。

空开的规格及用线标准-导线选择口诀空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险〔已被淘汰〕或空气开关〔带漏电保护的小型断路器〕。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

有很大一局部用户对选择多大线径电缆而茫然，假如选择大了，造成浪费，假如选择小了那么存在平安隐患，以下是单相电用线的平安载流量标准，希望能给朋友做一些参考。

1平方毫米铜电源线的平安载流量－－17A。

1.5平方毫米铜电源线的平安载流量－－21A。

2.5平方毫米铜电源线的平安载流量－－28A。

4平方毫米铜电源线的平安载流量－－35A 。

6平方毫米铜电源线的平安载流量－－48A 。

10平方毫米铜电源线的平安载流量－－65A。

16平方毫米铜电源线的平安载流量－－91A 。

25平方毫米铜电源线的平安载流量－－120A。

单相负荷按每千瓦4.5A〔COS&=1〕，计算出电流后再选导线。

在安装电器配电设备中，经常遇到导线的选择问题，正确选择导线是项非常重要的工作，假如导线的截面积选小了，电器负载大易造成电器火灾的后果；假如截面积选大了，造成本钱高，材料浪费。

现介绍导线选择口诀，供使用时参考。

三点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温加折铜晋级，穿管根数二三四，八、七、六折满载流"。

本口诀对各种绝缘载流量(平安电流)不是直接指出，而是"截面乘上一定的倍数来表示，通过运算而得。

"即：倍数随截面的增大而减小。

三点五下乘以九，往上减一顺号走"是说3.5mmz以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。
