住宅电表开关电线配合表

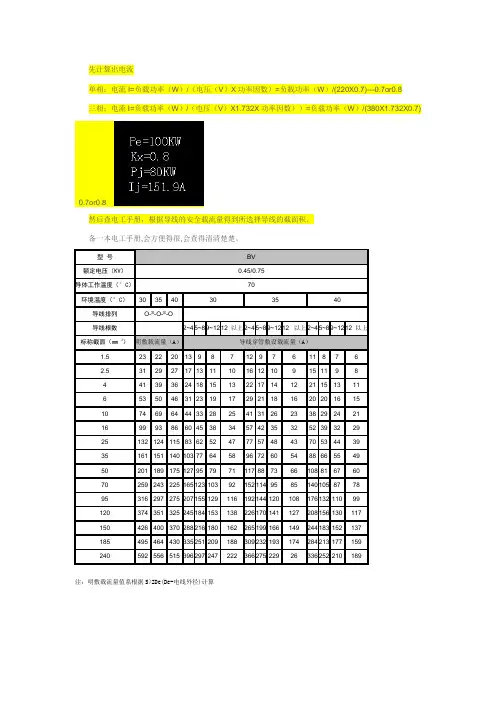

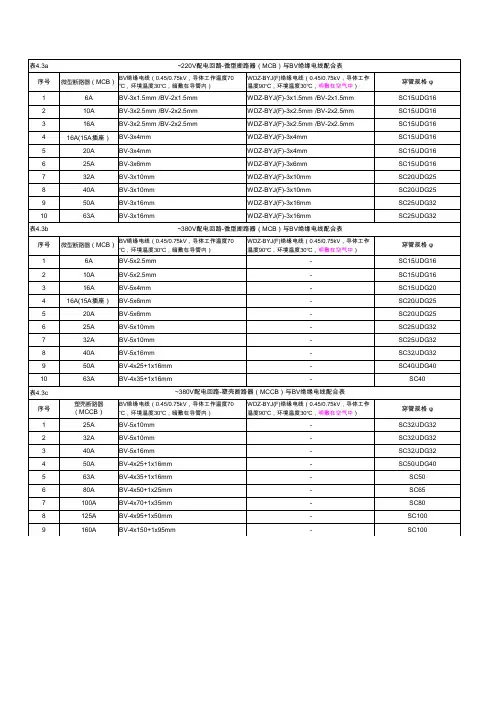

先计算出电流单相：电流I=负载功率（W）/（电压（V）X功率因数）=负载功率（W）/(220X0.7)---0.7or0.8 三相：电流I=负载功率（W）/（电压（V）X1.732X功率因数））=负载功率（W）/(380X1.732X0.7)0.7or0.8然后查电工手册，根据导线的安全载流量得到所选择导线的截面积。

备一本电工手册,会方便得很,会查得清清楚楚。

型号BV额定电压（KV）0.45/0.75导体工作温度（°C）70环境温度（°C）303540303540导线排列O-S-O-S-O导线根数2~45~89~1212 以上2~45~89~1212 以上2~45~89~1212 以上标称截面（mm 2）明敷载流量（A）导线穿管敷设载流量（A）1.52322201398712976118762.53129271713111016121091511984413936241815132217141221151311653504631231917292118162020161510746964443328254131262338292421169993866045383457423532523932292513212411583625247775748437053443935161151140103776458967260548866554950201189175127957971117887366108816760702592432251651231039215211495851401058778953162972752071551291161921441201081761321109912037435132524518415313822617014112720815613011715042640037028821618016226519916614924418315213718549546443033525120918830923219317428421317715924059255651539629724722236627522926336252210189注：明敷载流量值系根据S>2De(De-电线外径)计算给个实用口诀你:单相电功率P=电压*电流三相电功率P=1.732*线电压*线电流*功率因数000W = 1.732*380*00A*0.800A=(000W/1.732*380*0.8)/5-2.5=0M2导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

简单实用！电动机对应开关和电线电缆配合表
展开全文
我们平时会用到很多很多的电动机，很多人遇到要怎么算就头大，现在我给大家整理一下，具体的搭配就简单了。

说明：1.22kW以上考虑软启动，软启动后启动电流按正常电流的4倍考虑（无软启动时，启动电流按正常电流的7倍考虑）。

即：无软启动时瞬时整定电流：Iqd=1.2×1.8×7×Ie=15.2Ie或Iqd=2.16×I起
有软启动时瞬时整定电流：Iqd=1.2×1.8×4×Ie=8.7Ie
2. VV电缆考虑在空气中敷设，YJV22电缆考虑直埋敷设（土壤热阻系数按2K.m/W考虑），BV线导体工作温度按70度、环境温度按35度（4根导线）考虑。

3. 电缆穿管按1个弯曲考虑。

第一张
第二张
第三张
第四章
第五章
怎么样，简单的很吧，懂了就简单的。

135张电工必备接线图！包含开关、电机、断路器、电热偶、电表接线！这是非常齐全的一篇电工接线图的文章，包含开关接线图断路器、接触器控制回路接线图，电机逆转、正转原理接线图，电表进出接线图，电路开关接线图，电热偶接线图，希望能帮到想学这些专业的朋友，不是专业的也可以看一下懂得这些原理，以免家里电路有问题的时候出现手忙脚乱的现象，但是前提必须在安全的情况下动手去做，毕竟比较危险，电不能开玩笑的。

一、开关接线图一开单控开关接线图二三开连体单控开关接线图四开连体单控开关接线图一开五孔单控插座接线图二开五孔单控插座接线图一开双控开关接线图二三开单控开关接线图四开单控开关接线图一开五孔单控插座接线图二三开双控开关接线图一开多控开关接线图两开多控开关接线图三开多控开关接线图二、断路器、接触器控制回路：三：热电偶：四、电能表：三相四线电度表互感器接线电源线从互感器P1进的接线方式电源线从互感器P2进的接线方式三相四线电度表互感器接线电源线从互感器P1进的接线方式三相三线电度表接互感器电路单相电能表的接线电源从P1进电源线从P2穿过（逆穿）接线图汇总3个单相电度表互感器接线电源线从P1面穿过互感器二次线端接电流表不分彼此五、其他：单相电机顺逆转控制控制顺逆转电葫芦吊机六、电动机：延时七、日光灯类：双联开关的2种双控电路（如图）两种控制方式（如图）桥式全波整流滤波电路（如图）通电延时亮灯（如图）延时断电（如图）延时通断不断循环且达到设置循环数断电（如图）灯延时熄灭（如图）传统镇流器和电子镇流器（如图）延时通断不断循环且达到设置循环数断电（如图）2灯循环点亮（如图）循环流水灯（如图）时间断电器断电延时控制（如图）通电延时断电（如图）通电延时亮灯（如图）桥式全波整流滤波电路（如图）延时通、断循环运行（如图）2灯循环亮、熄（如图）时间继电器断电延时控制（如图）。

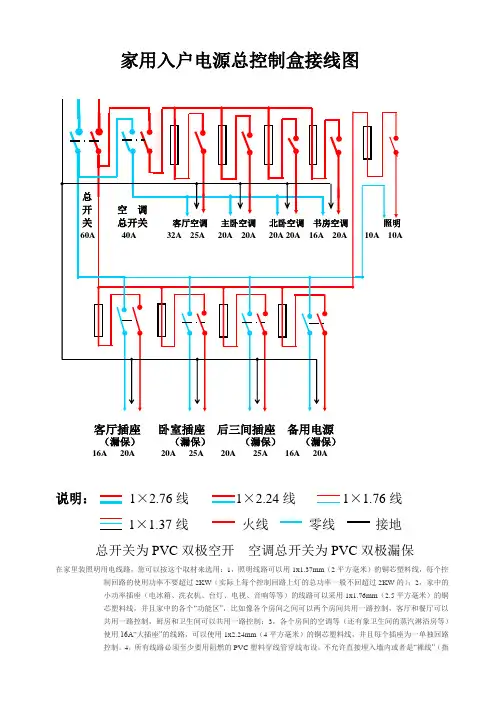

家用入户电源总控制盒接线图
客厅插座卧室插座后三间插座备用电源
（漏保）（漏保）（漏保）（漏保）
16A 20A 20A 25A 20A 25A 16A 20A
说明：1×2.76线1×2.24线1×1.76线
1×1.37线火线零线接地总开关为PVC双极空开空调总开关为PVC双极漏保
在家里装照明用电线路，您可以按这个取材来选用：1，照明线路可以用1x1.37mm（2平方毫米）的铜芯塑料线，每个控制回路的使用功率不要超过2KW（实际上每个控制回路上灯的总功率一般不回超过2KW的）；2，家中的
小功率插座（电冰箱、洗衣机、台灯、电视、音响等等）的线路可以采用1x1.76mm（2.5平方毫米）的铜
芯塑料线，并且家中的各个“功能区”，比如像各个房间之间可以两个房间共用一路控制，客厅和餐厅可以
共用一路控制，厨房和卫生间可以共用一路控制；3，各个房间的空调等（还有象卫生间的蒸汽淋浴房等）
使用16A“大插座”的线路，可以使用1x2.24mm（4平方毫米）的铜芯塑料线，并且每个插座为一单独回路
控制。

4，所有线路必须至少要用阻燃的PVC塑料穿线管穿线布设，不允许直接埋入墙内或者是“裸线”（指
不穿管）放置在吊顶上面。

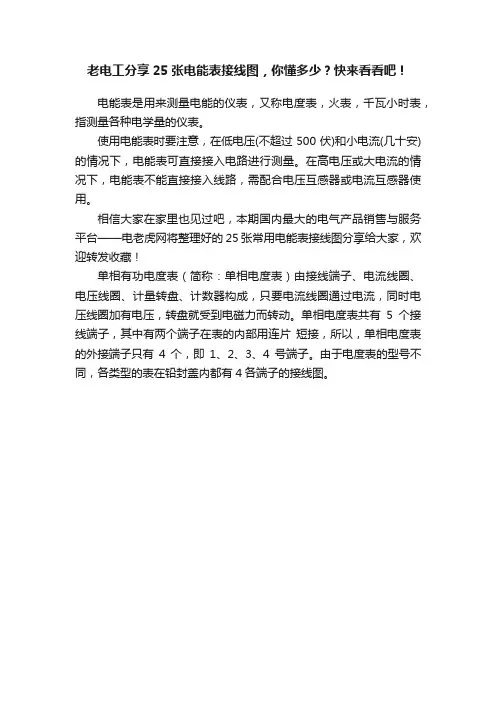

老电工分享25张电能表接线图，你懂多少？快来看看吧！
电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。

使用电能表时要注意，在低电压(不超过500伏)和小电流(几十安)的情况下，电能表可直接接入电路进行测量。

在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。

相信大家在家里也见过吧，本期国内最大的电气产品销售与服务平台——电老虎网将整理好的25张常用电能表接线图分享给大家，欢迎转发收藏！
单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。

单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。

由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。

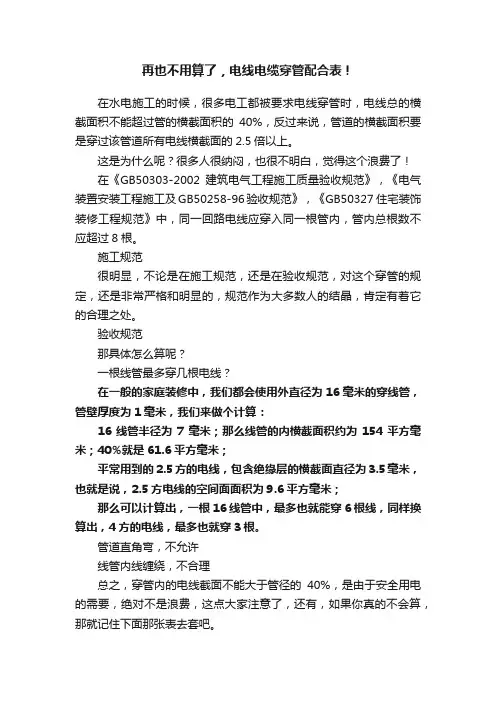

再也不用算了，电线电缆穿管配合表！
在水电施工的时候，很多电工都被要求电线穿管时，电线总的横截面积不能超过管的横截面积的40%，反过来说，管道的横截面积要是穿过该管道所有电线横截面的2.5倍以上。

这是为什么呢？很多人很纳闷，也很不明白，觉得这个浪费了！
在《GB50303-2002建筑电气工程施工质量验收规范》，《电气装置安装工程施工及GB50258-96验收规范》，《GB50327 住宅装饰装修工程规范》中，同一回路电线应穿入同一根管内，管内总根数不应超过8根。

施工规范
很明显，不论是在施工规范，还是在验收规范，对这个穿管的规定，还是非常严格和明显的，规范作为大多数人的结晶，肯定有着它的合理之处。

验收规范
那具体怎么算呢？
一根线管最多穿几根电线？
在一般的家庭装修中，我们都会使用外直径为16毫米的穿线管，管壁厚度为1毫米，我们来做个计算：
16线管半径为7毫米；那么线管的内横截面积约为154平方毫米；40%就是61.6平方毫米；
平常用到的2.5方的电线，包含绝缘层的横截面直径为3.5毫米，也就是说，2.5方电线的空间面面积为9.6平方毫米；
那么可以计算出，一根16线管中，最多也就能穿6根线，同样换算出，4方的电线，最多也就穿3根。

管道直角弯，不允许
线管内线缠绕，不合理
总之，穿管内的电线截面不能大于管径的40%，是由于安全用电的需要，绝对不是浪费，这点大家注意了，还有，如果你真的不会算，那就记住下面那张表去套吧。

是不是又很简单了？比如，3*10的BV线，用的套管应该是25的。
