《三相异步电动机的正反转控制线路》说课《三相异步电动机的正反转控制线路》说课稿5/ 0《三相异步电动机的正反转控制线路》说课课题：三相异步电动机的正反转控制线路所属电子中职高一年级年级学时安排一课时机电技术应用科学下学期选所中国劳动社会保障出版社《电力拖动控制线路与技能训练（第四版）》材教课题二第二单元我在处理这节教材时本着两个指导思想：一是注意思路清晰，使教材知识系统化；二是符合普遍认知规律，方便学生记忆。
由于本节课的重点和难点是分析和理解三相异步电动机的正反转电路的工作原理，如何构建新的电路，是本节课的重点。
而构建了新的电路之后分析优缺点和不足点，也是重中之重。
所以我采用发现问题、提出问题、分析问题、解决问题等四步走的方法来处理每一个相对独立的电路，，变无序为有序，使学生感到难点不难，这样有利于学生循序渐进的接受新知识，变“难点”为“趣点”重点突出。
一、学情分析三相异步电动机的正反转控制线路是在正转控制电路的基础上来讲解的，共学习三种正反转电路，在教材中具有承上启下的作用，是简单电路与复杂电路过渡的重要知识。
学好这一节对学习后面的行程控制和限位控制至关重要。
三相异步电动机的三种正反转控制线路各有各的特点，学习起来既难理解，又难区分，但是任何复杂的电路都不是杂乱无章的，都有它的逻辑性和规律性，抓住了这一点我们就会感到难点不难。
二、学习者分析学习能力分析：对基本电路初步认识，掌握了电工的一些基本知识，形象思维较强，但逻辑思维相对较弱。
动手技能分析：学生们相对具备了专业知识学习的能力，通过前导技能的训练已有了一定的动手技能基础。
情感认知分析：喜爱动手操作，动手热情较高。
三、学习目标与任务1、学习目标描述:知识与技能）理解三相异步电动机三种正反转控制线路； 1 ）掌握三相异步电动机正反转的工作原理。
2 过程与方法： 1）通过分析三种控制电路的渐进过程，培养学生的识图能力以及比较分析和归纳总结的能力。
《三相异步电动机的正反转控制线路》说课稿我今天的说课题目：三相异步电动机的正反转控制线路。
教材分析本课选自中国劳动社会保障出版社《电力拖动控制线路与技能训练》第四版, 第二单元课题三, 三相异步电动机的正反转控制线路是在正转控制电路的基础上来讲解的，是学生把理论与实践相结合的必经环节。
根据理实一体化的教学理念，保证每个学生课有所得，让学生在理论中懂操作，在操作中长技能。
根据教学大纲的要求，教材的分析和对生产实际的了解，将本节课的教学目的定为以下三方面：知识目标：掌握三相异步电动机正反转控制的设计思路，理解其工作原理。
技能目标：能够完成三相异步电动机正反转控制的接线。
情感目标：培养学生自主学习能力，树立互帮互助的团队合作意识。
依据课程体系，归纳认为本节课的重点是设计三相异步电动机正反转控制线路难点是分析正反转控制线路的工作原理。
根据教材的知识体系，正反转控制电路的重要性。
因此在教法上采用任务驱动法：给定任务，引导、启发学生循序渐进分步完成，培养学生自主学习和思维创新能力。
多媒体辅助教学法：在专业课教学中，利用课件的动态效果，使其趣味化，形象直观的帮助学生更好的理解知识。
分层教学法：在教学中根据学生学习情况，实行分层教学，让不同层次的学生都能感受到成功的喜悦。
启发引导教学法：在教学过程中进行启发性讲授，引导学生进行探究性的学习。
学法结合本专业学生的基本学情，我对本节课进行三方面的学法指导：第一、引导学生自主设计电路培养学生自主探究的学习方法。
第二、以小组为单位讨论学习，在完成所要求任务的过程中引导学生互相帮助、互相探讨，培养学生团队协作精神和集体荣誉感。
第三、成果展示，让学生上黑板讲解控制过程，培养学生能思考能表达的综合素质。
教学过程我采用理实一体化的教学方式，理论实训各一节课；真正让学生学得懂、愿意学，让课堂活跃起来，把学生注意力牵制在课堂上，我把整个教学过程设计为六个环节。
（一）新课导入（二）自主设计（三）合作分析电路（四）拓展延伸（五）实际操作练习（六）课堂小结，布置作业。
三相异步电动机的正反转控制电路(公开课教案)第一章：绪论1.1 课程背景本课程旨在通过学习三相异步电动机的正反转控制电路，使学生掌握电动机的基本工作原理、正反转控制电路的构成及工作原理，培养学生运用电动机控制电路解决实际问题的能力。
1.2 教学目标(1) 了解三相异步电动机的基本工作原理。
(2) 掌握三相异步电动机的正反转控制电路的构成及工作原理。
(3) 学会分析电动机控制电路，并能运用控制电路解决实际问题。
1.3 教学内容本章主要介绍三相异步电动机的基本工作原理、正反转控制电路的构成及工作原理。
第二章：三相异步电动机的基本工作原理2.1 教学目标(1) 了解三相异步电动机的结构及工作原理。
(2) 掌握三相异步电动机的启动原理及运行特性。
2.2 教学内容本章主要介绍三相异步电动机的结构、工作原理、启动原理及运行特性。
第三章：正反转控制电路的构成及工作原理3.1 教学目标(1) 了解正反转控制电路的构成。
(2) 掌握正反转控制电路的工作原理。
3.2 教学内容本章主要介绍正反转控制电路的构成、工作原理及控制方式。
第四章：正反转控制电路的安装与调试4.1 教学目标(1) 学会正反转控制电路的安装与调试。
(2) 能够分析并解决正反转控制电路安装与调试过程中遇到的问题。
4.2 教学内容本章主要介绍正反转控制电路的安装步骤、注意事项及调试方法。
第五章：案例分析与实践5.1 教学目标(1) 能够分析实际工程中的正反转控制电路案例。
(2) 学会运用正反转控制电路解决实际问题。
5.2 教学内容本章主要分析实际工程中的正反转控制电路案例，培养学生运用控制电路解决实际问题的能力。
教学方法：结合课堂讲解、实验演示、学生实践等多种教学方式，使学生更好地理解和掌握三相异步电动机的正反转控制电路。
教学评价：通过课堂提问、作业批改、实验报告和期末考试等方式，评估学生对三相异步电动机的正反转控制电路的掌握程度。
第六章：正反转控制电路的设计与优化6.1 教学目标(1) 能够根据实际需求设计正反转控制电路。
《三相异步电动机的正反转控制线路》说课稿一、说教材分析《三相异步电动机的正反转控制线路》这节内容是《维修电工》教材第七模块，是在学生已经掌握了常用低压电器及点、常动控制线路的基础上，把理论与实践相结合的必经环节。
三相异步电动机的正反转控制线路是在正转控制电路的基础上来讲解的，在教材中具有承上启下的作用。
因此，学好本节课对学习后面的行程控制和星三角降压启动控制线路等教复杂控制线路至关重要。
根据我校现行的“理实一体化”教学理念，保证每个学生课有所得，本节课我设计少讲多练，让学生在操作中懂理论，在练习中长技能。
二、说教学设计<一>、教学目标本课的总体目标是通过实践操作的学习过程，使学生克服对课本知识的枯燥、相关概念难以理解的畏惧感，激发学生的求知欲，培养学生敢于克服困难、勇于探索的兴趣。
根据教学大纲的要求，加上对教材的分析和对生产实际的了解，我将本节课的教学目的定为以下四点：1、理解接触器连锁正反转控制线路的原理及工作过程。
2、掌握按照电气控制线路图装接正反转运行控制线路的技能。
3、学会接触器连锁正反转控制线路的操作及故障分析处理方法。
4、能互相配合，锻炼团队协作能力；<二>、教学重难点及解决办法我认为本节课的重点是三相异步电动机正反转控制线路的工作原理，难点是三相异步电动机正反转控制线路的实际接线及调试和故障排除。
在本节课中我们先在电工电子实训室中进行模拟接线，比在实物上连线相对要简单。
解决办法：在教学内容设计时注重理论知识的系统性，充分利用现有的的教学设备，将理论教学与现场教学相结合；将老师知识讲授与学生自主学习相结合；利用多媒体动画演示，开拓学生的视野，从而增强学生对重点和难点的突破。
<三>、教学方法本课采用引导文教学法，引导文的种类很多，大致分为以下三类：项目工作引导文、知识技能传授性引导文、岗位描述引导文。
本课采用知识技能传授性引导文。
学生通过引导文明确本节课的学习内容，并将理论和实践相结合，知道掌握本节课内容在实际当中有何应用。
教学过程备注【组织教学】点名、考勤，讲评作业批改情况【新课引入】复习：分组练习分析三相异步电动机的定子串电阻降压启动控制线路？用一段工业生产视频引出学生对三相异步电动机正反转控制的思考，回顾实现电动机的正反转的方法，使学生大致了解三相异步电动机正反转控制线路的工作过程。
提问：我们日常生活当中有哪些常见的电动机正反转的实例电动机又是如何实现正转和反转的呢？让学生举例同时展示图片。
【授课过程】§5.3三相异步电动机正反转控制◎知识讲授一、知识铺垫电动机反转的条件：改变通入电动机定子绕组三相电源的相序。
换相的方法：改变电源任意两相的接线。
二、设计组合电路设计任务：要求完成一台三相异步电动机的正反转控制，当按下正转按钮时，电动机起动并正转运行；当按下停止按钮时，电动机停止运行，再按下反转按钮时，电动机起动并反转运行。
任务一：电动机正转线路设计（图1）回回顾通过生活中我们熟悉的起重机，电梯等事物引出今天上课的主题让学生自己设计出反转的控制线路，开拓他们任务二：电动机反转线路设计任务三：如何把上述的两个电路组合起来1、主电路的组合：教师提问：主电路应如何改变？学生回答：改变三相电源相序；教师总结：利用KM1控制原来的主电路（即正转）KM2控制主电路一、三相相序的改变。
（即反转）通过课件显示如下图的创新思维，也为后续的课程做好铺垫。
让学生注意换相。
循序渐进分步设计，让学生自己敦力设计控制线路培养学生自主学习和分析问题的能力。
2、控制电路的组合：提问：控制电路如何组合？总结：即KM2的控制。
（同时显示控制KM2的电路）这就是电动机正反转控制线路。
分析：SB1和SB2不能同时按下，即在按下SB1电动机正转时，按下反转启动按钮，或在电动机反转时，按下正转启动按钮，（操作错误）将引起主回路电源短路。
强调：KM1和KM2线圈不能同时通电。
生产实际中没有这样的正反转电路，那么如何解决这个电路的缺点呢？如何在按下SB1时，KM1通电，KM2不能通电？可以将接触器KM1的辅助常闭触点串入KM2的线圈回路中。

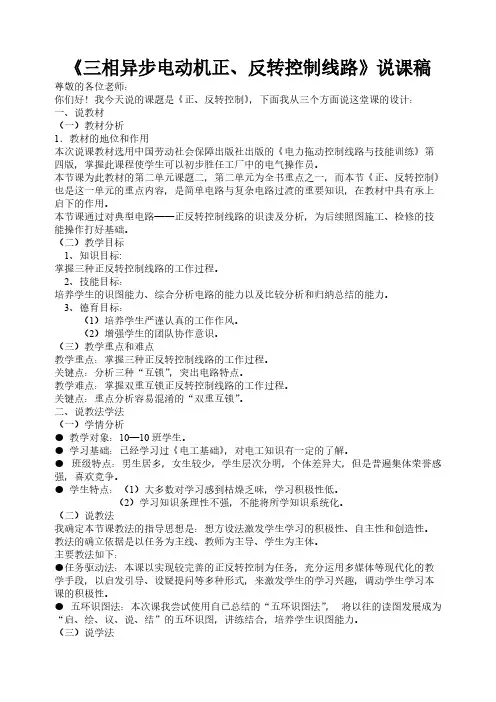

《三相异步电动机正、反转控制线路》说课稿
尊敬的各位老师：
你们好！我今天说的课题是《正、反转控制》，下面我从三个方面说这堂课的设计：
一、说教材
（一）教材分析
1教材的地位和作用
本次说课教材选用中国劳动社会保障出版社出版的《电力拖动控制线路与技能训练》第四版，掌握此课程使学生可以初步胜任工厂中的电气操作员。
本节课为此教材的第二单元课题二，第二单元为全书重点之一，而本节《正、反转控制》也是这一单元的重点内容，是简单电路与复杂电路过渡的重要知识，在教材中具有承上启下的作用。
本节课通过对典型电路一一正反转控制线路的识读及分析，为后续照图施工、检修的技能
操作打好基础。
（二）教学目标
1、知识目标：
掌握三种正反转控制线路的工作过程。
2、技能目标：
培养学生的识图能力、综合分析电路的能力以及比较分析和归纳总结的能力。
3、德育目标：
（1）培养学生严谨认真的工作作风。
（2）增强学生的团队协作意识。
（三）教学重点和难点
教学重点：掌握三种正反转控制线路的工作过程。
关键点：分析三种“互锁”，突出电路特点。
教学难点：掌握双重互锁正反转控制线路的工作过程。
关键点：重点分析容易混淆的“双重互锁”。
二、说教法学法
（一）学情分析
• 教学对象：10—10班学生。
•学习基础：已经学习过《电工基础》，对电工知识有一定的了解。
•班级特点：男生居多，女生较少，学生层次分明，个体差异大，但是普遍集体荣誉感强，喜欢竞争。
•学生特点：（1）大多数对学习感到枯燥乏味，学习积极性低。
（2）学习知识条理性不强，不能将所学知识系统化。
（二）说教法
我确定本节课教法的指导思想是：想方设法激发学生学习的积极性、自主性和创造性。
教法的确立依据是以任务为主线、教师为主导、学生为主体。
主要教法如下：
•任务驱动法：本课以实现较完善的正反转控制为任务，充分运用多媒体等现代化的教学手段，以启发引导、设疑提问等多种形式，来激发学生的学习兴趣，调动学生学习本课的积极性。
•五环识图法：本次课我尝试使用自己总结的“五环识图法” ，将以往的读图发展成为“启、绘、议、说、结”的五环识图，讲练结合，培养学生识图能力。
（三）说学法
依据职业关键能力的要求和学情分析，我主要采用以下两种学法：
•分组竞赛法：注重团队精神培养，对学生进行适当的分组，在教师引导下由小组成员自主参与、合作学习、共同探究，在组间竞争的氛围下共同学习。
•问题五步法：弓I导学生发现问题、提出问题、分析问题、解决问题和归纳总结问题五步走的方法来处理电路，进而掌握这种方法，运用到生活和工作中，并鼓励学生合作创新。
三、说教学过程
（一）组织教学（2分钟）
师生问好，检查出勤，填写日志（观察学生状态）
（二）复习提问（3分钟）复习正转控制线路工作过程。
设计理由：复习旧知，为本节课的新授内容进行铺垫，自锁对比互锁
（三）导入新课（2分钟）多媒体演示工业生产需要正反转控制线路。
设计理由：由此引出本课，贴近实际，形象生动,
（四）讲授新课（28分钟）
提出任务：正反转控制线路如何实现？任务分解：
（1主电路如何实现？
（2）控制电路如何实现？
接触器联锁控制
双重联锁正反转控制
激发学生求知欲望
按钮联锁控制
KM2
（五）信息反馈（7分钟）
最后主要针三种正反转控制线路的特点，要求学生画出三种正反转控制电路图，设计这样一组综合练习题，让学生将所学情况反馈回来，以利于教师调整。
（六）课堂小结（2分钟）
结合板书，总结本节重难点及三种控制电路的优缺点对比诗：
正反切换调相序，三个电路比较学。
电气互锁较安全，正反切换却麻烦。
机械互锁不麻烦，容易短路不安全。
双重互锁最完美，操作简单又安全。
这样通过呈现本节的知识框架，把本节课所讲授的知识系统化，既可以给学生以完整的全局的概念，又突出了重点。
（七）课后作业（1分钟）
（1）绘制接触器互锁正反转控制线路，预习此电路的安装。
（必做）
（2）绘制双重互锁正反转控制线路，预习此电路的安装。
（选做）
（3）尝试设计出其他的正反转控制。
（选做）
设计此作业目的是让学生巩固本节所学，进一步完成“五环识图法”，同时为下一节课的
技能训练做好准备；分层教学，为学有余力的同学安排课外作业，拓展所学；鼓励学生创新，培养其创新意识。
四、板书设计：见附图

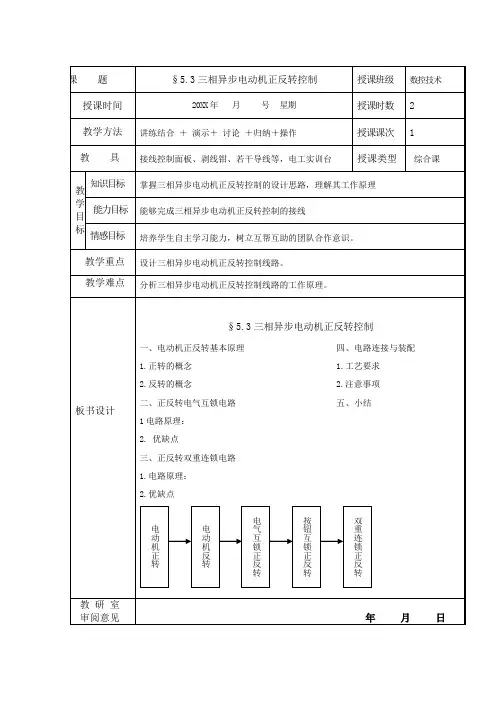

【板书设计】1•电路结构§ 2.2正反转控制
一、接触器互锁（电气互锁）正反转控制线路1•电路结构
探2.工作过程
3•电路特点：电气互锁较安全，正反切换却麻烦。
探2.工作过程3•电路特点：机械互锁不麻烦，容易短路不安全。
三、双重互锁正反转控制线路
1•电路结构
探2.工作过程（难点）
、按钮互锁（机械互锁）正反转控制线路
3•电路特点：电气互锁较安全，正反切换却麻烦。
