• 134•针对LED 点阵显示汉字需要占用单片机多个并行口的问题，提出了基于89S51单片机的16×16点阵汉字显示设计，利用74HC138和74HC595对单片机并行口进行扩展，从硬件设计、软件设计方案等关键环节，分别进行了详细讨论。
随着单片机技术的发展，LED 点阵屏作为文字和图形显示的新型媒体，由于亮度高、耗能低、色彩鲜艳、寿命长等特点，迅速出现在学校、医院、车站等场所。
但LED 点阵显示需要占用单片机多个并行口，而通用移位寄存器74HC595T 和译码器74HC138，可以实现对单片机IO 的扩展，从而节约了大量的并口资源。
本设计详细介绍了74HC138和74HC595芯片在1616×16点阵LED 显示屏的应用。
1 电路总体设计16×16点阵汉字显示电路如图1所示，它由一片16×16点阵LED 显示屏、两片74HC138构成的行控制单元、两片74HC595构成的列控制单元及AT89S51单片机构成。
列控制单元用于输入数据，而行控制单元用于逐行扫描。
图1 系统总体结构1.1 16×16点阵工作原理本设计采用的是共阴16×16点阵显示模块。
它由256只发光二极管按一定规律安装成方阵，从内部结构如图2所示，可以看出，总共有16行和16列，每行的发光二极管阴极相连，每列的发光二极管阳极相连。
在行和列的交叉处有一个发光二极管，要使其中任一个二极管发光，则其对应行为低电位，而对应的列为高电位即可。
1.2 行控制单元行控制单元的控制原理是：先使第一行Y 0为低电平，其余行为高电平，显示第一行数据；然后第二行Y 1为低电平，其余行电平，显示第二行数据。
按照这个规律每行以较快的速度不断进行刷新，由于发光二极管的余辉效应和人的视觉暂留现象两个因素，给人的印象就是一组静态的数据，不会产生闪烁感。
动态显示能够节省I/O 端口，且功耗低。
本设计采用74HC138三位译码器。

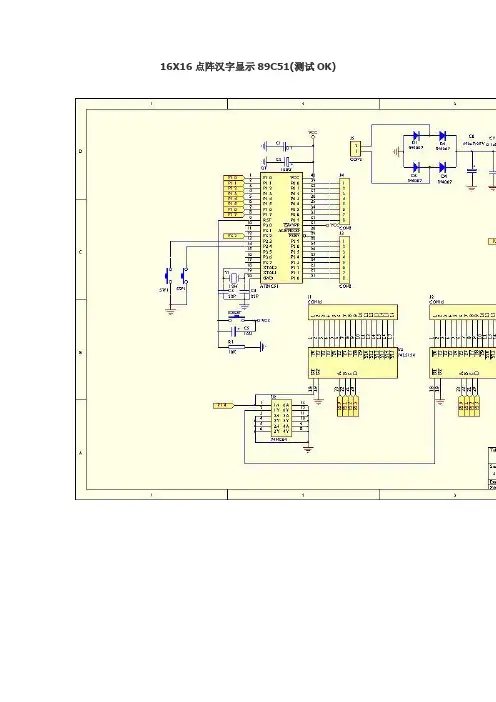

16X16点阵汉字显示89C51(测试OK)1汉字显示的原理：我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。
即国标汉字库中的每一个字均由256点阵来表示。
我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。
事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素我们以显示汉字“大”为例，来说明其扫描原理：在UCDOS中文宋体字库中，每一个字由16行16列的点阵组成显示。
如果用8位的AT89C51单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。
一般我们把它拆分为上部和下部，上部由8*16点阵组成，下部也由8*16点阵组成。
在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p 07口。
方向为p00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。
即二进制00000100，转换为16进制为 04h.。
上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮，即为00000000，16进制则为00h。
然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04 h.这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h.依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字“大”的扫描代码为：04H,00H,04H,02H,04H,02H,04H,04H04H,08H,04H,30H,05H,0C0H,0FEH,00H05H,80H,04H,60H,04H,10H,04H,08H04H,04H,0CH,06H,04H,04H,00H,00H由这个原理可以看出，无论显示何种字体或图像，都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。
单片机课程设计-- 16ｘ16点阵LED电子显示屏的设计第一章系统总体方案设计LED驱动显示采用动态扫描方法, 动态扫描方式是逐行轮流点亮, 这样扫描驱动电路就可以实现多行的同名列共用一套列驱动器。
以16×16点阵为例, 把所有同一行的发光管的阳极连在一起, 把所有同一列的发光管的阴极连在一起（共阳的接法）, 先送出对应第1行发光管亮灭的数据并锁存, 然后选通第1行使其燃亮一定的时间, 然后熄灭；再送出第2行的数据并锁存, 然后选通第2行使其燃亮相同的时间, 然后熄灭；…第16行之后, 又重新燃亮第1行, 反复轮回。
当这样轮回的速度足够快（每秒24次以上）, 由于人眼的视觉暂留现象, 就能看到显示屏上稳定的图形。
该方法能驱动较多的LED, 控制方式较灵活, 而且节省单片机的资源。
显示数据传输采用串行传输的方法, 控制电路可以只用一根信号线, 将列数据一位一位传往列驱动器, 在硬件方面无疑是十分经济的。
但串行传输过程较长, 数据按顺序一位一位地输出给列驱动器, 只有当一行的各列数据都已传输到位之后, 这一行的各列才能并行地进行显示。
对于串行传输方式来说, 列数据准备时间可能相当长, 在行扫描周期确定的情况下, 留给行显示的时间就太少了, 以致影响到LED的亮度。
采用串行传输中列数据准备和列数据显示的时间矛盾, 可以采用重叠处理的方法。
即在显示本行各列数据的同时, 传送下一行的列数据。
为了达到重叠处理的目的, 列数据的显示就需要有锁存功能。
对于列数据准备来说, 它应能实现串入并出的移位功能。
这样, 本行已准备好的数据打入并行锁存器进行显示时, 串行移位寄存器就可以准备下一行的列数据, 而不会影响本行的显示。
系统框图如图一图一点阵显示器硬件系统框图第二章系统硬件电路的设计硬件电路大致上可以分为单片机系统及外围电路、列驱动电路和行驱动电路三部分。
一. 单片机系统及外围电路单片机采用89C51或更高频率的晶振, 以获得较高的刷新频率, 使得显示更稳定。
课题LED 16*16点阵的汉字显示专业:班级：姓名：学号：一、设计任务显示静止的汉字或者是滚动显示的汉字。
二、设计原理原理：点阵内部结构及外形如下，8X8点阵共由64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置1电平，某一列置0电平，则相应的二极管就亮；所用到的单片机为8255和273，对单片机的简单介绍：8255单片机有A,B,C三个端口，都是8位的输入/输出锁存器，默认状态下为输出状态，还有控制口其地址为8003H。
8255有读写使能端口WR 和RD接受由CPU发来的控制信号，来判断是读还是写。
还有复位信号RESET。
本次实验基本上用到这些引脚。
对于273单片机主要用到它的端口地址0A000H。
连线方式为：●8255CS 接Y0，273CS 接Y2，●WR 接XWR，RD 接XRD，●A0 接XA0，A1接XA1，●RESET接RST, D0...D7接XD0...XD7三、设计所用软件与硬件16*16点阵的设计用到的硬件是电脑一台，8255单片机一个，273单片机一个。
所用到的软件是字模提取软件和单片机。
字模提取软件主要的功能就是将所要显示的汉字代码提取出来。
四、设计程序和代码程序为：#include<reg51.h>#include<absacc.h>#define PA XBYTE[0X8000H]#define PB XBYTE[0X8001H]#define PC XBYTE[0X8002H] //对单片机8255和273的#define PD XBYTE[0X8003H] //定义#define PE XBYTE[0XA000H] unsigned char code taa[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0 xff,0xff,0xff};unsigned char code tab[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0x fb,0xfd,0xfe}; //定义0的时候亮1的时候灭tbb[]={0xF0,0x00,0x1F,0x10,0x88,0x30,0x92,0x09,0x54,0x04,0x24,0x2 2,0x10,0x60,0xFF,0x11,0x10,0x28,0x38,0x64,0x58,0x20,0x94,0x11,0x92,0x08,0x11,0x06,0x90, 0x01,0x10,0x00} //’好’字的代码int x,i,j,k;void delayms(x){for(i=x;i>0;i--)for(j=10;j>0;j--);// 表示延时系统}void main(){PD=0x80; //对端口的初始化while(1){for(k=0;k<16;k++){PA=tbb[2*k];PB=tab[k];PC=tbb[2*k+1];PE=taa[k];delayms(3); //主程序}}}五、设计的优缺点设计的优点：本次设计是制作的静态的汉字，所编写的程序与代码简单易懂，适合于初级学员的理解与学习，在提取汉字的代码时直接用到的字模提取软件，很方便的就能获得其代码。
单片机的16X16LED点阵式汉字电子显示屏的武汉理工大学《单片机课程设计》实验报告学号：0121018700318课程设计题目4个8x8点阵LED电子显示屏的设计学院物流学院专业物流工程班级物流ZY1001姓名宋金龙指导教师朱宏辉2013 年 6 月25 日武汉理工大学《单片机课程设计》报告武汉理工大学《单片机课程设计》实验报告摘要本设计是基于MCS-51的16ｘ16点阵LED电子显示屏的设计，16ｘ16的点阵共有256个发光二极管，我们采用动态扫描的显示方法，更节省锁存器也就节省了成本。
扫描驱动电路就可以实现多行（比如16行）的同名列共用一套驱动器。
具体就16ｘ16的点阵来说，把所有同1行的发光管的阳极连在一起，把所有同1列的发光管的阴极连在一起（即我们采用共阳极的接法）。
采用扫描方式进行显示时，每一行和每一列都有一个行驱动器和列驱动器，各行的同名列和各列的同名行共用一个驱动器。
我们采用四个74LS273锁存器。
显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。
编写点阵显示程序，利用proteus画出电路原理图并装入程序仿真调试，仿真成功后完成电路焊接并装入程序完成实物设计。
整个设计过程让我们学到许多实践知识!LED显示屏作为一种新型的显示器件，是由多个发光二极管按矩阵形式排列封装而成，通常用来显示时间、图文等信息，由点阵LED组成的汉字显示屏在工工程所应用非常广泛。
LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
在实际应用中的显示屏由于成本和可靠性的因素常采用一种称为动态扫描的显示方法。
本文设计的是一个室内用16ｘ16的点阵LED图文显示屏，图形或文字显示有静止、移入移出等显示方式。
本设计是基于MCS-51单片机的16x16显示屏，其中包含了硬件、软件、调试等方案的设计。

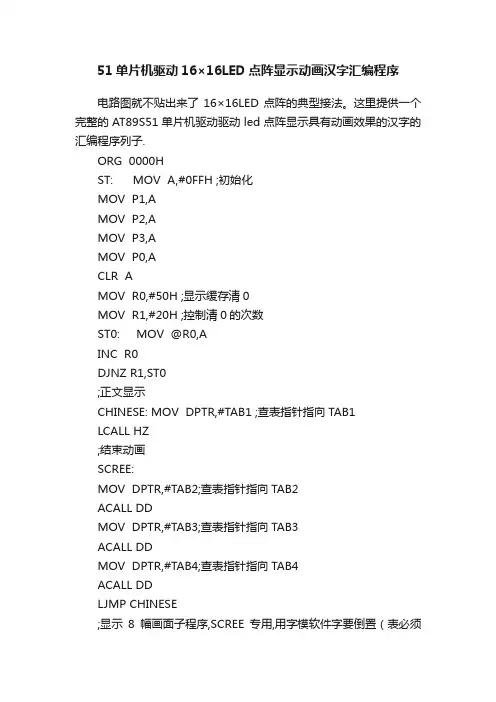

51单片机驱动16×16LED点阵显示动画汉字汇编程序电路图就不贴出来了16×16LED点阵的典型接法。
这里提供一个完整的AT89S51单片机驱动驱动led点阵显示具有动画效果的汉字的汇编程序列子.ORG 0000HST: MOV A,#0FFH ;初始化MOV P1,AMOV P2,AMOV P3,AMOV P0,ACLR AMOV R0,#50H ;显示缓存清0MOV R1,#20H ;控制清0的次数ST0: MOV @R0,AINC R0DJNZ R1,ST0;正文显示CHINESE: MOV DPTR,#TAB1 ;查表指针指向TAB1LCALL HZ;结束动画SCREE:MOV DPTR,#TAB2;查表指针指向TAB2ACALL DDMOV DPTR,#TAB3;查表指针指向TAB3ACALL DDMOV DPTR,#TAB4;查表指针指向TAB4ACALL DDLJMP CHINESE;显示8幅画面子程序,SCREE专用,用字模软件字要倒置（表必须深256字节）DD: MOV B,#00HMOV R0,#08H ;显示8幅画面AJMP CCCC0: MOV A,BADD A,#20H ;指向下一幅画面MOV B,ACC: MOV R7,#08H ;画面停留时间MOV R3,BMOV 37H,R0LCALL ENTERDIS00: LCALL DISPLAYDJNZ R7,DIS00MOV R0,37HDJNZ R0,CC0RET;汉字上移子程序，可显示8个汉字，（表必须深256字节）HZ: MOV R3,#00H ;查表偏移量MOV R5,#81H ;查表128次MOVBACK: MOV R4,#10H ;使显示完一个汉字MOVBACK0: MOV R7,#02H ;一桢画面显示时间MOV R0,#6DH ;低8位R0指向显示缓存倒数第3个字节，以备与最后1个字节交换MOV R1,#6CH ;高8位R1指向显示缓存倒数第4个字节，以备与倒数第2个字节交换MOV R2,#10H ;内存后移的次数DJNZ R5,MOVBACK1RET ;显示完该表，返回MOVBACK1: MOV A,@R0 ;低8位被后移的内存单元数据暂存入AINC R0 ;后移两字节INC R0MOV @R0,A ;放入要移的低8位数据MOV A,R0 ;R0指向下一个要后移的内存单元SUBB A,#04HMOV R0,AMOV A,@R1 ;高8位被后移的内存单元数据暂存入A INC R1 ;后移两字节INC R1MOV @R1,A ;放入要移高8位的数据MOV A,R1 ;R1指向下一个要后移的内存单元SUBB A,#04HMOV R1,A ;R1指向下一个要后移的内存单元DJNZ R2,MOVBACK1 ;显示缓存数据依次后移MOV A,R3 ;从表TAB1读入要移进50H,51H的数据MOVC A,@A+DPTR;先给50H读数据MOV 50H,AMOV A,R3 ;指向下一字节INC AMOV R3,AMOVC A,@A+DPTR;再给51H读数据MOV 51H,AMOV A,R3 ;指向下一字节INC AMOV R3,AMOV 30H,R3 ;保护数据MOV 31H,R4MOV 32H,R5DISMOV: LCALL DISPLAY ;显示当前数据DJNZ R7,DISMOVMOV R3,30HMOV R4,31HMOV R5,32HDJNZ R4,MOVBACK0MOV 30H,R3 ;保护数据MOV 32H,R5MOV R7,#24H ;显示当前数据延时DISMOV0: LCALL DISPLAYDJNZ R7,DISMOV0MOV R3,30HMOV R5,32HLJMP MOVBACK;放进一幅显示数据到显示缓存子程序，要先设好指针DPTR和R 3,影响R1,R2,R3ENTER: MOV R1,#50H ;从50H单元起把表存入MOV R2,#20H ;查表次数MOV A,R3CLLOOP_: MOVC A,@A+DPTR ;查表MOV @R1,A ;将表放进5X,6X单元INC R1 ;R1指向下一个地址空间MOV A,R3 ;查表指针后移INC AMOV R3,A ;将指针修改结果存入R3DJNZ R2,CLLOOP_;没查完转CLLOOP_RET;15MS,显示子程序,一桢32个字节,影响A,R0,R1,R3,R4,R5,R6;;单片机网提供汉字取模工具，可显示任意汉字DISPLAY: MOV A,#0FFHMOV P0,AMOV P1,AMOV P2,AMOV P3,ASETB CMOV R6,#7FH ;赋扫描字初值,左移后初值为0FEH MOV R5,#00H ;列扫描低8位控制MOV R0,#50H ;行的高8(p1)位要显示的数据起始地址MOV R1,#10H ;扫描次数DISLOOP: MOV A,@R0 ;从内存读数据MOV P2,#0FFH ;装入数据时不显示任何东西MOV P3,#0FFHCPL A ;数据取反以适合显示MOV P1,A ;送入行的高8(p1)位要显示的数据INC R0 ;修改R0指向低8位要显示的数据MOV A,@R0 ;读低8位要显示的数据CPL A ;数据取反以适合显示MOV P0,A ;送入行的低8(p0)位要显示的数据INC R0 ;R0指向下一个高8(p0)位要显示的数据LCALL NEXT ;调用列扫描程序LCALL DELAY1MS ;显示延时DJNZ R1,DISLOOP;一桢显示完返回MOV P3,#0FFH ;全灭RET;列扫描子程序DISLOOP专用NEXT: JNC NEXT1 ;C=0转扫描高8(p3)位行MOV A,R6 ;修改扫描字RL AMOV R6,AINC R5CJNE R5,#09H,NEXT0 ;R6=#0FEH时C=0AJMP NEXT1BACK: RETNEXT0: MOV P2,R6 ;扫描低8(p2)位行AJMP BACKNEXT1: MOV P2,#0FFHMOV P3,R6 ;扫描高8(p3)位行MOV A,R6 ;修改扫描字RL AMOV R6,AAJMP BACK;延时1MS子程序DELAY1MS: MOV R3,#10D0: MOV R4,#50D1: DJNZ R4,D1DJNZ R3,D0RETTAB1:DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070 H,001H,000H,01DH,070H,000H,000HDB 01FH,0F0H,011H,010H,01FH,0F0H,011H,010H,01FH,0F2 H,001H,002H,001H,002H,000H,0FEH;電DB 000H,000H,03FH,0F0H,000H,020H,000H,040H,000H,080 H,001H,000H,001H,000H,001H,004HDB 0FFH,0FEH,001H,000H,001H,000H,001H,000H,001H,000 H,001H,000H,005H,000H,002H,000H;子DB 008H,000H,008H,0FCH,07EH,084H,008H,084H,0FFH,094 H,041H,088H,022H,080H,014H,0FEHDB 07EH,0A4H,008H,0A4H,008H,098H,0FFH,098H,008H,0A4 H,008H,0A6H,008H,0C4H,008H,080H;報DB 000H,000H,000H,010H,03FH,0F8H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,004H,07FH,0FE H,000H,000H,000H,000H,000H,000H;二DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070 H,001H,000H,01DH,070H,002H,080HDB 004H,060H,01AH,01EH,0E1H,008H,01FH,0E0H,000H,040 H,002H,080H,001H,000H,001H,000H;零DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070 H,001H,000H,01DH,070H,002H,080HDB 004H,060H,01AH,01EH,0E1H,008H,01FH,0E0H,000H,040 H,002H,080H,001H,000H,001H,000H;零DB 004H,000H,003H,000H,001H,080H,001H,000H,0FFH,0FE H,000H,000H,000H,000H,004H,080HDB 006H,040H,004H,020H,008H,010H,008H,018H,010H,00C H,020H,00CH,040H,008H,000H,000H;六DB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,000H;(空);结束动画;-- 水纹 -- ** 宋体, 12 **; 当前所选字体下一个汉字对应的点阵为: 宽度x高度=128x16, 调整后为: 128x16TAB2:DB 000H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,001H,080HDB 001H,080H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,001H,080H,003H,0C0HDB 003H,0C0H,001H,080H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,001H,080 H,002H,040H,004H,020H,008H,010HDB 008H,010H,004H,020H,002H,040H,001H,080H,000H,000 H,000H,000H,000H,000H,000H,000HDB 000H,000H,001H,0C0H,006H,030H,008H,008H,008H,008 H,010H,004H,020H,002H,020H,002HDB 020H,002H,010H,004H,008H,008H,008H,008H,006H,030 H,001H,0C0H,000H,000H,000H,000HDB 003H,0C0H,00CH,030H,010H,008H,010H,008H,060H,006 H,040H,002H,080H,001H,080H,001HDB 080H,001H,080H,001H,040H,002H,060H,006H,010H,008 H,010H,008H,00CH,030H,003H,0C0HDB 000H,000H,038H,01CH,046H,062H,081H,081H,080H,001 H,040H,002H,040H,002H,020H,004HDB 020H,004H,040H,002H,040H,002H,080H,001H,081H,081 H,046H,062H,038H,01CH,000H,000HDB 0C0H,003H,0A0H,005H,058H,01EH,024H,024H,024H,024 H,01EH,078H,005H,0A0H,002H,040HDB 002H,040H,005H,0A0H,01AH,078H,024H,024H,024H,024 H,058H,01AH,0A0H,005H,0C0H,003HDB 000H,000H,0C0H,003H,0B0H,00DH,088H,011H,044H,022 H,025H,0A4H,012H,048H,00DH,0B0HDB 00DH,0B0H,012H,048H,025H,0A4H,044H,022H,088H,011 H,0B0H,00DH,0C0H,003H,000H,000H;--福-- ** 宋体, 12 **; 当前所选字体下一个汉字对应的点阵为: 宽度x高度=16x16, 调整后为: 16x16TAB3:DB 0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0A AH,055H,055H,0AAH,0AAH,055H,055H,0AAHDB 055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H,055H,0 AAH,0AAH,055H,055H,0AAH,0AAH,055HDB 0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0AAH,0 55H,054H,02AH,0A8H,015H,050H,00AHDB 050H,00AH,0A8H,015H,054H,02AH,0AAH,055H,055H,0A AH,0AAH,055H,055H,0AAH,0AAH,055HDB 0AAH,055H,054H,02AH,0A8H,015H,050H,00AH,0A0H,00 5H,040H,002H,080H,001H,000H,000HDB 000H,000H,080H,001H,040H,002H,0A0H,005H,050H,00A H,0A8H,015H,054H,02AH,0AAH,055HDB 0A0H,005H,040H,002H,091H,0F9H,000H,000H,074H,0F0 H,019H,008H,031H,008H,058H,0F0HDB 014H,000H,011H,0F8H,012H,044H,013H,0FCH,012H,044 H,091H,0F9H,040H,002H,0A0H,005HDB 020H,000H,013H,0FEH,010H,000H,0FDH,0FCH,005H,004 H,009H,004H,011H,0FCH,030H,000HDB 05BH,0FEH,096H,022H,012H,022H,013H,0FEH,012H,022 H,012H,022H,013H,0FEH,012H,002HDB 000H,004H,07FH,0C8H,000H,008H,03FH,0BFH,020H,0A0 H,020H,090H,03FH,088H,000H,00CHDB 07FH,0DAH,044H,069H,044H,048H,07FH,0C8H,044H,048 H,044H,048H,07FH,0C8H,040H,048HDB 010H,040H,010H,080H,091H,000H,073H,0FFH,014H,080 H,018H,040H,040H,0FFH,05EH,092HDB 052H,092H,052H,092H,052H,0FEH,052H,092H,052H,092 H,05EH,092H,040H,0FFH,000H,000HDB 012H,002H,013H,0FEH,012H,022H,012H,022H,013H,0FE H,012H,022H,096H,022H,05BH,0FEHDB 030H,000H,011H,0FCH,009H,004H,005H,004H,0FDH,0FC H,010H,000H,013H,0FEH,020H,000HTAB4:DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 0F8H,0FFH,0F8H,0FFH,0C0H,0FFH,0C0HDB 0FEH,000H,0FEH,000H,0F0H,000H,0F0H,007H,0B0H,002 H,0C8H,002H,048H,006H,030H,002H;STEP1DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H, 0FFH,0F8H,0FFH,0C0H,0FFH,0C0HDB 0FEH,000H,0FEH,000H,0F6H,000H,0F9H,007H,089H,002 H,086H,001H,000H,005H,000H,002H;STEP2DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H, 0FFH,0F8H,0FFH,0C0H,0FFH,0C0HDB 0FEH,0C0H,0FFH,020H,0F1H,020H,0F0H,0C7H,080H,001 H,080H,007H,000H,001H,000H,007H;STEP3DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H, 0FFH,0F8H,0FFH,0D8H,0FFH,0E4HDB 0FEH,024H,0FEH,018H,0F0H,000H,0F0H,001H,080H,001 H,080H,007H,000H,005H,000H,005H;STEP4DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FBH, 0FFH,0FCH,0FFH,0C4H,0FFH,0C3HDB 0FEH,000H,0FEH,000H,0F0H,000H,0F0H,007H,080H,001 H,080H,007H,000H,004H,000H,007H;STEP5DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,0FFH,0FFH,0FFH,0FFH, 0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 000H,000H,0F4H,058H,084H,0D4H,085H,052H,0F5H,052 H,085H,052H,086H,054H,0F4H,058HDB 000H,000H,022H,05EH,022H,050H,022H,050H,023H,0DE H,022H,050H,022H,050H,0FAH,05EHEND。
单片机课程设计点阵汉字显示-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN摘要单片机是计算机技术、大规模集成电路技术和控制技术的综合产物。
经过30多年的发展历程，单片机应用已十分广泛和深入。
所以可以毫不夸张地说，任何设备和产品的自动化、数字化和智能化都离不开单片机。
现在，凡是电脑控制的设备和产品，必有单片机嵌入其中。
这一切表明，单片已成为人类生活中不可或缺的助手。
随着单片机应用的日益广泛，利用单片机控制汉字显示屏被广泛地应用与汽车报站器，广告屏等领域。
本文详细介绍了基于51单片机的LED显示屏控制系统的显示原理，对16*16点阵汉字进行显示，显示屏由4个8*8的LED点阵模块组成一个16*16点阵LED。
系统仿真利用PORTEUS仿真软件和KEIL软件的联调对LED点阵显示屏系统进行调试。
关键词： LED点阵显示屏单片机 PROTEUS仿真目录摘要................................................................................................................ 错误!未定义书签。
1 硬件设计........................................................................................................ 错误!未定义书签。
设计框图及介绍 ..................................................................................... 错误!未定义书签。
51系列单片机简介................................................................................ 错误!未定义书签。
一、设计依据16x16点阵需要32个驱动，分别为16个列驱动及16个行驱动。
每个行与每个列可以选中一个发光管，共有256个发光管，采用动态驱动方式。
每次显示一行后再显示下一行。
本设计是利用实验仪上的16×16 LED点阵显示器，编写显示英文、汉字字符程序并进行显示，最好能移动显示。
要求在本设计过程中，通过设计合适的硬件电路及对应的软件，实现上述的控制过程，同时写出合格的课程设计说明书。
二、要求及主要内容1．硬件电路设计（1）完成89C51应用系统设计(晶振电路，上电复位电路等)（2）利用单片机I/O口或以扩展锁存器的方式控制点阵显示。
掌握单片机与16×16点阵块之间接口电路的设计方法。
2．程序设计掌握单片机与16×16点阵块之间接口电路的设计方法及编程要求完成主程序的设计及对应的子程序设计。
3．选芯片, 元件按设计连线4．完成子程序调试5．完成总调试三、途径和方法综合运用单片机和电子电路相关知识，实现本次设计。
进行程序设计时先画流程图再进行程序设计。
子程序调试按以下步骤进行：（1）实验板与PC机联机。
（2）利用实验系统16×16点阵实验单元，以两种方式控制点阵显示。
要求编制程序实现汉字点阵循环显示。
点阵时钟摘要LED点阵显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。
并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。
LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。
LED点阵显示屏可以显示数字或符号，通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。

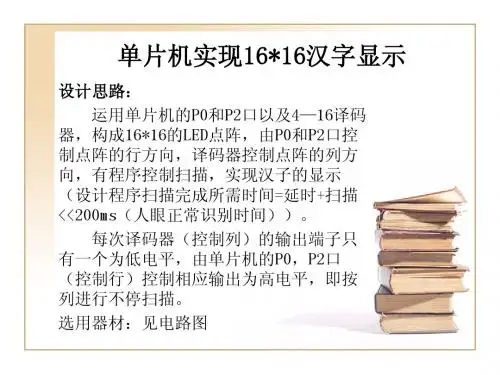

毕业设计（论文）题目：16*16点阵汉字显示设计年级：1011电子专业：应用电子技术学生姓名：指导教师：X2012年11 月20 日摘要本设计使用AT89C52芯片作为主控制模块，利用简单的外围电路来驱动16*16点阵LED显示屏。
设计分为三个模块：单片机控制模块.输出显示模块，译码器74HC154 与三极管驱动的驱动模块。
单片机控制模块以单片机为核心，以软件KEIL编程实现信号输出，以驱动16*16 LED点阵显示块为目的。
另一方面显示屏广泛的应用于医院、火车站、银行等公共场所，因此本设计有很强的现实实用性。
关键字:单片机汉字显示屏控制模块驱动模块软件编程目录第一章绪论 (1)1．1 单片机的概念及其特点 (3)1.1.1 单片机 (3)1.1.2 单片机的特点 (3)1.2 单片机的发展概况及其分类 (3)1.2.1单片机的发展概况 (3)1.2.2 单片机的分类 (4)1.3 单片机的应用领域及其发展趋势 (4)1.3.1 单片机的应用领域 (4)1.3.2单片机的发展趋势 (6)1．4LED简介 (6)1.5 电子显示屏 (7)第二章系统整体方案 (8)2.1 需要实现的功能 (8)2.2 系统软件的设计 (10)第三章系统硬件电路的设计 (11)3.1 单片机系统及外围电路 (11)3.1.1 单片机的内部结构 (11)3.1.2 AT89C52芯片介绍 (11)3.1.3 单片机系统外围电路 (12)3.2 驱动电路 (13)3.2.1 74HC154芯片简介 (13)3.2.2 驱动电路的构成 (14)3.3 16*16LED显示屏电路和原理 (15)第四章系统程序的设计 (17)4.1流程图 (17)4.2 系统主程序 (18)第五章调试及性能分析 (21)5.1 软件调试 (21)5.2 性能分析 (22)结论 (23)致谢 (24)参考文献 (25)第一章绪论单片微型计算机（single chip microcomputer）简称单片机，它是为各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。
目录摘要 (1)Abstract (2)1设计原理 (3)1.1 MCS-51单片机的结构及编程方法 (3)1.2 16*16点阵LED原理 (5)1.3 3-8译码器原理 (6)2.设计方案介绍 (7)2.1 设计总体思路 (7)2.2 与题目相关的具体设计 (7)2.3程序设计流程图 (8)3.源程序，原理图和仿真图 (9)3.1程序清单(见附录) (9)3.2电路图 (9)3.2.1电路原理图 (9)3.2.2电路图分析 (9)3.3仿真图 (10)4性能分析 (11)5.总结和心得 (12)6.参考文献 (13)附录：程序代码 (14)摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
关键词：MCS-51；LED；单片机AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode). The LED dot-matrix display board can display the number or sign, and it is usually used to show time, speed, the state of system etc. This paper introduces a kind of simple 16ｘ16 LED display screen design process based on MCS-51 single chip minicomputer . The detail hardware scheme, software flow and assemble language programmer design and so on is followed. The display part can be cascaded to meet the need. The practice proves the design is low-cost and effective.Key words: MCS-51；LED；MCU1设计原理1.1 MCS-51单片机的结构及编程方法MCS-51单片机的组成： CPU(进行运算、控制)、RAM(数据存储器)、ROM(程序存储器）、I/O口(串口、并口）、内部总线和中断系统等。
一、前言1.1设计制作产品的背景、目的及设计要求本项目为16x16点阵汉字显示“新年快乐”的设计，首先将本次实训的电路图在仿真软件上绘制完成，将点阵文件存入ROM，形成汉字编码，再进行相关转换，以新编码提取相应的点阵汉字显示。
将相应编码代入运行程序，进行调试和准备。
1.2分工情况、工作计划及本人所承担工作1.周一 1~4 进行分组，选题和软件的安装2.周二 1~4 进行电路的设计及程序编写3.周三 1~4 进行电路的设计及程序编写4.周四 1~4 进行说明书的填写5.周五 1~4 答辩本人在本次课程设计中承担电路图的绘制及相关程序的编写与调试。
1.3本课题的设计重点及难点本次课程设计重点在于单片机控制系统程序采用单片机汇编语言进行编辑，通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。
而其中的难点就在于运行程序的编写及相关汉字的点阵数据，这种显示字符的点阵数据可以自行编写，也可以标准字库中提取。
在进行课题设计时需要熟练掌握相关电路软件及编程软件的使用，编写程序时需掌握一定的C语言逻辑关系的运用。
在电路图的绘制时需要清楚的了解各个电路设备的功能及用途。
二、实训内容2.1实训原理本设计应用的扫描方法为水平方向（X方向）扫描。
每一个字由16行16列的点阵形成显示，即每个字均由256个点阵来表示，我们可以把每一个点理解为一个像素。
一般我们使用的16×16的点阵宋体字库，即所谓的16×16，是每一个汉字在纵横各16点的区域内显示的。
汉字库从该位置起的32字节信息记录了该字的字模信息。
事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。
上半部分第一列完成之后，继续扫描下半部分的第一列，为了接线的方便，我们仍设计成由上往下的扫描方式，即从A8向A15方向扫描，按照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字。
2.2硬件设计2.3软件设计#include<reg51.h>#define uint unsigned int#define uchar unsigned charcode uchar seg[]={0x02,0x04,0x22,0x48,0x2A,0x52,0xA6,0x41,0x63,0xFE,0x26,0x40,0x2A,0x50 ,0x22,0x49,0x00,0x06,0x3F,0xF8,0x22,0x00,0x22,0x00,0x23,0xFF,0x42,0x0 0,0x02,0x00,0x00,0x00,/*"新",0*/0x00,0x20,0x04,0x20,0x18,0x20,0xE3,0xE0,0x22,0x20,0x22,0x20,0x22,0x20 ,0x22,0x20,0x3F,0xFF,0x22,0x20,0x22,0x20,0x22,0x20,0x22,0x20,0x20,0x2 0,0x00,0x20,0x00,0x00,/*"年",1*/0x00,0x80,0x07,0x00,0x00,0x00,0xFF,0xFF,0x08,0x00,0x04,0x81,0x10,0x82 ,0x10,0x8C,0x10,0xB0,0xFF,0xC0,0x10,0xB0,0x10,0x8C,0x1F,0x82,0x00,0x8 1,0x00,0x81,0x00,0x00,/*"快",2*/0x00,0x00,0x00,0x04,0x07,0x08,0x39,0x10,0x21,0x60,0x21,0x02,0x21,0x01 ,0x2F,0xFE,0x41,0x00,0x41,0x00,0xC1,0x40,0x41,0x20,0x01,0x10,0x01,0x0 C,0x00,0x00,0x00,0x00,/*"乐",3*/ };Const ucharsm[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0 c,0x0d,0x0e,0x0f,};void delay(uint n){ uint i;for(i=0;i<n;i++);}void main(void){ uint j=0,q=0;uchar r,t=15;P0=0x00;P2=0x00;while(1){ for(r=0;r<200;r++)for(j=q;j<32+q;j++){ P1=sm[t];P0=seg[j];j++;P2=seg[j];delay(50);t--;if(t==0)t=16; }q=q+32;if(q==128)q=0; }}三．结论3.1 实训过程中遇到的问题及解决措施在本次实验中，我组在制作的16x16点阵显示汉字“新年快乐”的课程设计中，首先在使用单片机仿真软件找寻相关设备时没有找到16x16的点阵设备，继而用四个8x8的点阵排列组合予以替代。
以下程序在16×16点阵LED上依次显示“梅川酷子”四个字，分别用正向显示和反向显示，间隔两秒钟变换一次，电路图和效果图下图所示。
AT89 c52晶振频率为24MHz，用T0定时，改变变量flag值，从而让程序确定显示哪个汉字和显示方式（正向or反向）。
＃include <atmel\regx52.h>或者#include <reg51.h>#define int8 unsigned char#define int16 unsigned int#define int32 unsigned longint8 flag;/*flag变量MSB 7 6 5 4 3 2 1 0 LSB× ××Bit5＝1，Bit4=0 时，负向显示Bit5＝0，Bit4=1 时，负向显示Bit[2..0]74HC138的片选信号*/int8 n;int8 code table[][32]={{0x88,0x00,0x88,0x00,0x88,0x7F,0x48,0x00,0xDF,0x1F,0xA8,0x10,0x9C,0x1 2,0xAC,0x14,0xEA,0x7F,0x8A,0x12,0x89,0x14,0x88,0x10,0x88,0x7F,0x08,0x 10,0x08,0x14,0x08,0x08},/*"梅",0*/{0x08,0x20,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x2 1,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x04,0x 21,0x04,0x20,0x02,0x00},/*"川",1*/{0x00,0x08,0xFE,0x08,0x28,0x0A,0x28,0x7E,0xFE,0x0A,0xAA,0x09,0xAA,0xF F,0xEA,0x00,0x86,0x00,0x82,0x7E,0xFE,0x42,0x82,0x42,0x82,0x42,0xFE,0x 7E,0x82,0x42,0x00,0x00},/*"酷",2*/{0x00,0x00,0xF8,0x1F,0x00,0x08,0x00,0x04,0x00,0x02,0x00,0x01,0x00,0x0 1,0x00,0x41,0xFE,0xFF,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x 01,0x40,0x01,0x80,0x00}/*"子",3*/};void delay(void);void main(void){int8 i;int8 j;int8 index;flag=0x10;n=0;//定时器T0初始化TMOD=0x01;TH0=0xb1;TL0=0xe0;ET0=1;EA=1;TR0=1;while(1){index=flag&0x03;if((flag&0x30)==0x10){ //正向显示for(i=0;i<8;i++){ //显示上半屏P0=table[index][2*i];//左上P2=i|0x08;delay();P0=table[index][2*i+1];//右上P2=i|0x10;delay();}for(i=8;i<16;i++){ //显示下半屏P0=table[index][2*i];//左下P2=(i-8)|0x20;delay();P0=table[index][2*i+1];//右下P2=(i-8)|0x40;delay();}}if((flag&0x30)==0x20){ //反向显示for(i=0;i<8;i++){P0=~(table[index][2*i]);//左上P2=i|0x08;delay();P0=~(table[index][2*i+1]);//右上P2=i|0x10;delay();}for(i=8;i<16;i++){P0=~(table[index][2*i]);//左下P2=(i-8)|0x20;delay();P0=~(table[index][2*i+1]);//右下P2=(i-8)|0x40;delay();}}}}void delay(void){int16 i;for(i=0;i<50;i++);}void timer0() interrupt 1 using 3{TF0=0;TH0=0xb1;TL0=0xe0;//10ms中断一次if(n<200){n++;}else{ //2秒改变一次switch(flag){case 0x10:{flag=0x11;//下次显示正向“川”break;}case 0x11:{flag=0x12;//下次显示正向“酷”break;}case 0x12:{flag=0x13;//下次显示正向“子”break;}case 0x13:{flag=0x20;//下次显示负向“川”break;}case 0x20:{flag=0x21;//下次显示负向“梅”break;}case 0x21:{flag=0x22;//下次显示负向“酷”break;}case 0x22:{flag=0x23;//下次显示负向“子”break;}case 0x23:{flag=0x10;//下次显示正向“梅”break;}}n=0;}}。
《单片机原理及应用》课程设计设计项目名称：单片机控制16×16阵列LED显示汉字姓名及学号：专业班级：成绩：指导教师：课程设计工作时间：材料目录一、课程设计任务书 (1)二、课程设计成绩评定 (2)三、课程设计摘要 (3)四、课程设计报告正文 (4)五、参考资料 (14)六、设计小结 (15)一、课程设计任务书：1、课程设计的任务基本要求：完成基于AT89C52单片机为核心的设计，要求应用仿真软件Proteus进行仿真。
任务要求：1）选题方向正确，具有科学性、创新性和可行性2)研究方案合理、技术路线、课题计划安排得当3)做好文献综述工作4)完成基于AT89C52单片机为核心设计工作2、进度安排：第一阶段：4月20日-4月30 日学习Protues软件阶段第二阶段：5月4日-5月10日资料查找，系统设计框架设计第三阶段：5月11日-5月20日系统设计，并完成仿真调试第四阶段：5月20日-5月30日在单片机学习板上进行系统运行，书写课程设计报告。
3、参考文献：[1]朱蓉，郑建华.基于MCS-51单片机定时精确控制的研究[J]．现代电子技术，2005，（17）：32—48．[2]张同怀，张庆玲.输出幅度可控制的信号发生器[J].科技技术与工程，2010，（13）：92—98.[3]许文斌．单片机实现智能信号发生器[J]．中国新技术新产品，2008，（17）：45—51.[4]Vankka J.Spur reduction techniques in sine out-put direct digital synthesis[J].IEEE Proc. 2001，（15）：74—90.[5] 张福贵，姚振东.基于DDS的高性能信号发生器的实现[J].成都信息工程学院学报，2006，（01）：12—18.指导教师签字：教研室主任签字：年月日年月日二|、成绩评定1、指导教师成绩评定：题目指标文献综述10分工作态度20分实践能力20分分析问题能力20分质量20分创新10分得分2、指导教师评语：指导教师签字：年月日3、答辩意见及成绩：答辩小组成员签字：年月日总评成绩：（教师评分×75%+答辩成绩×25%）三、摘要本设计以单片机作为16×16点阵显示的主线，采用的单片机是AT89C51系列的芯片。
hnne山西大学工程学院课设论文16*16点阵示字专业名称：电子信息工程系2021年6月20日第一章系统设计总述1.1 设计要求使用数电所学到的知识设计一个由8个16*16点阵组成的显示器，显示“山西大学工程学院”八字，并使其滚动显示；如有可能进行出仿真。
1.2 要求分析根据设计要求可以分析出：本次设计要以数电知识为主，尽量不使用单片机；点阵的滚动有很多方式，综合考虑，选用向上滚动的方式。
第二章系统设计原理2.1 整体设计思路根据要求，为了使点阵能够显示汉字，系统需要以下几个部分：（1）信号源——为系统提供稳定的时钟信号；（2）显示部分——由8个16*16点阵组成；（3）驱动部分——对显示部分进行控制，使其按要求显示“山西大学工程学院”；2.2各部分电路设计思路及方案选定2.2.1 信号源为了使点阵能够实现设计要求，必须对点阵进行快速扫屏，最少一秒扫屏25次，而一个点阵有16列（行），所以最少扫屏频率为：16*30=480（赫兹），最好1000赫兹。
在数电中，选用555定时器来作为信号源，产生1000赫兹的方波，如图：555定时器由公式：f=1.43/(R1+2*R2)C得：R1=1000Ω；R2=1000Ω；C=4.7nF；产生的波形仿真图为：555定时器波形图波的频率为1000Hz；2.2.2 显示部分设计思路及方案选定LED驱动显示采用动态扫描方法，动态扫描方式是逐行轮流点亮，这样扫描驱动电路就可以实现多行的同名列共用一套列驱动器。
以16×16点阵为例，把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第1行发光管亮灭的数据并锁存，然后选通第1行使其燃亮一定的时间，然后熄灭；再送出第2行的数据并锁存，然后选通第2行使其燃亮相同的时间，然后熄灭；….第16行之后，又重新燃亮第1行，反复轮回。
当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，就能看到显示屏上稳定的图形。
目录摘要 (1)Abstract (2)1设计原理 (3)1.1 MCS-51单片机的结构及编程方法 (3)1.2 16*16点阵LED原理 (5)1.3 3-8译码器原理 (6)2.设计方案介绍 (7)2.1 设计总体思路 (7)2.2 与题目相关的具体设计 (7)2.3程序设计流程图 (8)3.源程序，原理图和仿真图 (9)3.1程序清单(见附录) (9)3.2电路图 (9)3.2.1电路原理图 (9)3.2.2电路图分析 (9)3.3仿真图 (10)4性能分析 (11)5.总结和心得 (12)6.参考文献 (13)附录：程序代码 (14)摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
关键词：MCS-51；LED；单片机AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode). The LED dot-matrix display board can display the number or sign, and it is usually used to show time, speed, the state of system etc. This paper introduces a kind of simple 16ｘ16 LED display screen design process based on MCS-51 single chip minicomputer . The detail hardware scheme, software flow and assemble language programmer design and so on is followed. The display part can be cascaded to meet the need. The practice proves the design is low-cost and effective.Key words: MCS-51；LED；MCU1设计原理1.1 MCS-51单片机的结构及编程方法MCS-51单片机的组成： CPU(进行运算、控制)、RAM(数据存储器)、ROM(程序存储器）、I/O口(串口、并口）、内部总线和中断系统等。
8051单片机的组成框图（1）cpu中央处理器由运算器和控制器组成，是8位的cpu，具有布尔运算和8位寻址功能。
运算器完成算术运算和逻辑运算。
CPU根据PC中的地址将欲执行指令的指令码从存储器中取出，存放在IR中，ID对IR中的指令码进行译码，定时控制逻辑在OSC 配合下对ID译码后的信号进行分时，以产生执行本条指令所需的全部信号。
（2）存储器MCS-51单片机按程序存储器可分为内部无ROM型（如8031）和内部有ROM型（如8051）两种，连接时引脚有区别。
程序存储器结构如右图所示：程序存储器：一般将只读存储器（ROM）用做程序存储器。
可寻址空间为64KB，用于存放用户程序、数据和表格等信息。
数据存储器：一般将随机存储器（RAM）用做数据存储器。
可寻址空间为64KB。
MCS-51数据存储器可分为片内和片外两部分。
（3）特殊功能寄存器（SFR）MCS-51有21个特殊功能寄存器（也称为专用寄存器），包括算术运算寄存器、指针寄存器、I/O口锁存器、定时器/计数器、串行口、中断、状态、控制寄存器等，它们被离散地分布在内部RAM的80H～FFH地址单元中（不包括PC），共占据了128个存储单元，构成了SFR存储块。
其字节地址可被8整除的SFR 可位寻址。
SFR反映了MCS-51单片机的运行状态。
80C51内部结构（4）I/O接口I/O接口是MCS-51单片机对外部实现控制和信息交换的必经之路，用于信息传送过程中的速度匹配和增加它的负载能力。
8051内部有4个8位并行接口P0, P1, P2, P3，有1个全双工的可编程串行I/O接口。
（5）定时器/计数器8051内部有两个16位可编程序的定时器/计数器，均为二进制加1计数器，分别命名为T0和T1。
（6）中断系统8051可处理5个中断源（2个外部，3个内部）发出的中断请求，并可对其进行优先权处理。
外部中断的请求信号可以从P3.2, P3.3引脚上输入，有电平或边沿两种触发方式；内部中断源有3个，2个定时器/计数器中断源和1个串行口中断源。
8051的中断系统主要由中断允许控制器IE和中断优先级控制器IP 等电路组成。
1.2 16*16点阵LED原理下图为8×8点阵LED外观及引脚图，其等效电路如下图所示，只要其对应的X、Y轴顺向偏压，即可使LED发亮。
例如如果想使左上角LED点亮，则Y0=1，X0=0即可。
应用时限流电阻可以放在X轴或Y轴。
因为在当前Proteus仿真库中找不到16*16的LED点阵，所以在该设计中可以用4块8*8的LED连线来代替，这点不难理解。
点阵LED扫描法介绍：点阵LED一般采用扫描式显示，实际运用分为三种方式：（1）点扫描；（2）行扫描；（3）列扫描。
若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。
若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms 即可符合视觉暂留要求。
此外一次驱动一列或一行（8颗LED）时需外加驱动电路提高电流，否则LED亮度会不足。
1.3 3-8译码器原理由于3-8译码器74LS138的原理及功能我们都已经很熟悉，在这里就不重复累赘了。
2.设计方案介绍2.1 设计总体思路本次课程设计的要求是在16×16点阵的显示器件上滚动显示，汉字由于要用16*16点阵显示汉字,而80C51的I/O接口是8位的，我们可以用4个8*8点阵来组成。
由于80C51的I/O口不多（只有4组，32个），为了节约I/O口，我们用74HC138（3线-8译码器）作为点阵的列驱动，P2口和P0口作为数据线。
为了显示16*16的点阵汉字，我们需建一个表先将要显示的汉字的点阵码存起来，然后编写一个合适的查表程序就可以按给定要求显示汉字。
2.2 与题目相关的具体设计1）.汉字的显示：可以采用扫描的方式，先使一个I/O口产生一个选行（列）信号（通过74HC138），先选中一行，对选中的行进行扫描，然后用另外2组I/O 口输送数据，这样一个字的1/16就送到LED点阵上了，接着选下一行，这样经过16次就可以显示一个字了，再适当延时使显示的字清晰。
2）.汉字的移动：在LED上显示一个汉字并延时后，可以通过增加所取表的地址，这样下一次LED上显示的字就移动了一个点阵，可以通过适当的设计来控制汉字移动循环的的次数。
3）.键盘控制汉字：可以用单片机的P3口实现键盘的控制作用P3.0到P3.3作为行扫描信号，P3.4到P3.7作为列扫描信号，这样的话4行4列可以形成16个按键。
每个按键可以对应相应的汉字显示。
2.3程序设计流程图系统主程序流程图显示驱动程序流程图3.源程序，原理图和仿真图3.1程序清单(见附录)3.2电路图3.2.1电路原理图3.2.2电路图分析该原理图中89C51单片机为基础一共分成三大部分：汉字显示部分，汉字移动部分以及键盘选择部分。
P1.0到P1.3接两个74LS138给16*16点阵提供选行信号。
P0.0到P0.7接16*16点阵的上半块作为数据线，给16*16点阵上部提供数据，点亮相应的LED，P2.0到P2.7接16*16点阵的下半块作为数据线，给16*16点阵下部提供数据，点亮相应的LED。
74LS138的八个输出Y0到Y7一次连到4个8*8LED用于对行进行扫描与选通。
P3.0到P3.7用作键盘扫描输入输出，接16个按键，P3.0到P3.3为行扫描信号，P3.4到P3.7为列扫描信号。
通过键盘部分可以进行汉字选择，一个按键对应一个不同的字。
就有16种不同的汉字。
3.3仿真图4性能分析程序通过keil软件编译生成.hex文件加载到protues软件的原理原理图中能够进行仿真，该程序段要实现以下功能:1、点阵式汉字显示电路；2、单个汉字滚动显示功能；3、多个汉字滚动显示功能；4、4×4键盘进行文字选择；5、显示内容可以保存在存储器中；系统开始显示后，汉字先从左向右移动，汉字显示很清晰明亮，效果很不错。
用键盘进行汉字选择依次显示不同汉字。
既可以单个汉字滚动显示，又可以多个汉字滚动显示。
显示内容可以保存在存储器中。
P1.0到P1.3接两个74LS138给16*16点阵提供选行信号。
P0.0到P0.7接16*16点阵的上半块作为数据线，给16*16点阵上部提供数据，点亮相应的LED，P2.0到P2.7接16*16点阵的下半块作为数据线，给16*16点阵下部提供数据，点亮相应的LED。
74LS138的八个输出Y0到Y7一次连到4个8*8LED用于对行进行扫描与选通。
P3.0到P3.7用作键盘扫描输入输出，接16个按键，P3.0到P3.3为行扫描信号，P3.4到P3.7为列扫描信号。
通过键盘部分可以进行汉字选择，一个按键对应一个不同的字。
那马就有16种不同的汉字显示。
基本上实现了上述功能。
5.总结和心得作为一名电信专业的大三学生，我觉得这个单片机是十分有意义的，而且是十分必要的。
在已度过的大学时间里，我们大多数接触的是专业课。
我们在课堂上掌握的仅仅是专业课的理论知识，学习单片机已经有一年了，已经掌握了单片机的原理和如何用汇编语言编写程序，但是很少有机会取实践。
我想做类似的课程设计，就为我们提供了良好的实践平台，这样能使我们对单片机及其应用认识和应用更加熟练，为我们以后走向社会工作打下良好基础。
在做单片机课程设计的过程中，我感触最深的当属查阅大量的设计资料了。
为了让自己的设计更加完善，查阅这方面的设计资料是十分必要的，同时也是必不可少的。
为了写好程序，完成任务需查阅很多的资料，首先要先搞懂原理，比如8*8点阵的组成及其是如何工作的，汉字在16*16点阵是如何显示的，键盘是如何扫描，怎样实现汉字滚动显示，只有搞懂这些才能更好的设计出一个完善的系统。
