电子工程考研复习资料数字电路设计重要知识点整理电子工程考研复习资料－数字电路设计重要知识点整理数字电路设计是电子工程领域中重要的一部分，对于考研学生来说，熟练掌握数字电路设计的知识点是非常关键的。
本文将从基本概念、常见逻辑门、逻辑代数和布尔函数、时序逻辑等方面整理数字电路设计的重要知识点。
1. 基本概念数字电路是由逻辑门和电子器件构成的电路系统，它负责完成数字信号的处理和传输。
数字信号是通过电压高低或者电流大小来表示的，只能表示离散的数值。
2. 常见逻辑门逻辑门是实现逻辑运算的基本模块，常见的逻辑门有与门、或门、非门、异或门等。
其中，与门实现逻辑与运算，或门实现逻辑或运算，非门实现逻辑非运算，异或门实现逻辑异或运算。
3. 逻辑代数和布尔函数逻辑代数是研究逻辑运算的一种代数系统，它以两个值（0和1）和三个运算（与、或、非）为基础。
布尔函数是逻辑代数的延伸，它描述了逻辑输入和输出之间的关系。
常见的布尔函数包括与函数、或函数、非函数等。
4. 时序逻辑时序逻辑是指电路在特定的时钟脉冲控制下完成特定的功能。
它由组合逻辑电路和触发器电路组成。
触发器是存储器件，用于存储逻辑门的输出信号，并根据时钟信号的变化进行状态转换。
除了以上这些知识点，数字电路设计还涉及到编码器和译码器、多路选择器、计数器和寄存器等内容。
考生在复习的过程中，需要重点关注这些知识点的理论基础、逻辑图和真值表的画法，以及其在实际应用中的一些特点和注意事项。
在备考过程中，考生可以参考教材、课堂笔记和试题来复习这些重要知识点。
同时，刷题也是巩固知识和提高解题能力的有效方法。
逐步明确、扎实掌握这些知识点，对于考生顺利通过电子工程的考研是非常关键的。
总结：本文主要整理了电子工程考研复习资料中数字电路设计的重要知识点，包括基本概念、常见逻辑门、逻辑代数和布尔函数、时序逻辑等内容。
每个知识点都是电子工程考研中必须熟练掌握的内容，对于备考的考生来说，掌握这些知识点是非常重要的。
数字电子技术考研题库一、选择题1. 在数字电路中，最基本的逻辑关系有哪几种？A. 与（AND）、或（OR）、非（NOT）B. 异或（XOR）、同或（NOR）、与非（NAND）C. 与（AND）、或（OR）、异或（XOR）D. 与非（NAND）、或非（NOR）、非（NOT）2. 下列哪个不是数字电路的特点？A. 离散性B. 线性C. 确定性D. 可预测性二、简答题1. 解释什么是布尔代数，并给出几个基本的布尔代数定律。
2. 描述D触发器的功能，并说明其在数字电路中的应用。
三、计算题1. 给定逻辑电路图，求输出Y的逻辑表达式，并画出真值表。
（电路图略）2. 设计一个简单的数字电路，实现2位二进制数的加法运算，并给出电路图和逻辑表达式。
四、分析题1. 分析一个简单的组合逻辑电路，并确定其功能。
（电路图略）2. 讨论时序逻辑电路与组合逻辑电路的主要区别，并给出一个时序逻辑电路的实例。
五、设计题1. 设计一个数字电路，实现一个简单的交通信号灯控制系统。
2. 给定一个特定的应用场景，设计一个数字滤波器，并说明其工作原理。
六、论述题1. 论述数字电子技术在现代通信系统中的应用和重要性。
2. 分析数字信号处理技术与传统模拟信号处理技术的区别，并讨论其优缺点。
结束语本题库涵盖了数字电子技术的多个方面，包括基础概念、电路设计、逻辑分析等，旨在帮助学生全面复习和准备考研。
希望同学们能够通过这些练习题加深对数字电子技术的理解，并在考试中取得优异的成绩。
请注意，以上内容仅为示例，实际的考研题库会根据具体的课程大纲和考试要求进行设计。
数电复习知识点引言数字电子技术（Digital Electronics）是电子技术中的一个重要分支，主要涉及逻辑电路的设计、数字信号处理和数字系统的运行等方面。
对于学习数电的同学来说，了解关键的复习知识点是非常重要的。
本文将为大家整理数电的复习知识点，帮助大家更好地掌握这门学科。
一、数电基础知识1. 集成电路集成电路（Integrated Circuit，IC）是指在单个芯片上集成了大量的电子元件或器件。
它分为模拟集成电路和数字集成电路两种类型，其中数电主要涉及数字集成电路。
数电中常使用的数字集成电路包括门电路、触发器、计数器等。
2. 二进制二进制是数电中最常用的数字表示方式，以0和1两个数字表示。
在数字电子系统中，所有的数据和信号都以二进制形式存在。
掌握二进制的转换和计算方法是数电学习的基础。
3. 逻辑门电路逻辑门电路是由晶体管等电子元件组成的电子电路，用于实现逻辑运算。
常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）等。
了解逻辑门的基本原理和实现方式是数电学习的重点。
二、数字系统设计1. 组合逻辑电路组合逻辑电路是由多个逻辑门组成的电路，其输出只依赖于当前的输入值。
通过逻辑门的组合和连接，可以实现不同的逻辑功能。
理解组合逻辑电路的设计与实现是数电学习的核心内容。
2. 时序逻辑电路时序逻辑电路是由组合逻辑电路和触发器（Flip-flop）组成的电路，其输出不仅依赖当前的输入值，还和过去的状态有关。
时序逻辑电路具有记忆功能，可以实现存储和状态转换等功能。
3. 计数器与寄存器计数器是时序逻辑电路中的一种常见电路，用于计算和记录输入脉冲的数量。
计数器的类型包括二进制计数器、BCD码计数器、环形计数器等。
寄存器是一种能够存储多个数据位的时序逻辑电路，常用于数据存储与传输。
三、数字信号处理1. 时域与频域时域是指信号随时间变化的特性，频域是指信号在频率上的特性。
了解时域与频域的概念和分析方法对于数字信号处理非常重要。

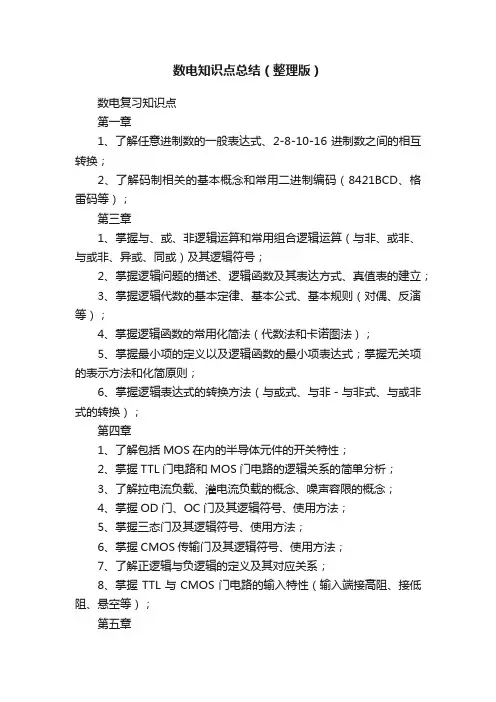

数电知识点总结（整理版）数电复习知识点第一章1、了解任意进制数的一般表达式、2-8-10-16进制数之间的相互转换；2、了解码制相关的基本概念和常用二进制编码（8421BCD、格雷码等）；第三章1、掌握与、或、非逻辑运算和常用组合逻辑运算（与非、或非、与或非、异或、同或）及其逻辑符号；2、掌握逻辑问题的描述、逻辑函数及其表达方式、真值表的建立；3、掌握逻辑代数的基本定律、基本公式、基本规则（对偶、反演等）；4、掌握逻辑函数的常用化简法（代数法和卡诺图法）；5、掌握最小项的定义以及逻辑函数的最小项表达式；掌握无关项的表示方法和化简原则；6、掌握逻辑表达式的转换方法（与或式、与非－与非式、与或非式的转换）；第四章1、了解包括MOS在内的半导体元件的开关特性；2、掌握TTL门电路和MOS门电路的逻辑关系的简单分析；3、了解拉电流负载、灌电流负载的概念、噪声容限的概念；4、掌握OD门、OC门及其逻辑符号、使用方法；5、掌握三态门及其逻辑符号、使用方法；6、掌握CMOS传输门及其逻辑符号、使用方法；7、了解正逻辑与负逻辑的定义及其对应关系；8、掌握TTL与CMOS门电路的输入特性（输入端接高阻、接低阻、悬空等）；第五章1、掌握组合逻辑电路的分析与设计方法；2、掌握产生竞争与冒险的原因、检查方法及常用消除方法；3、掌握常用的组合逻辑集成器件（编码器、译码器、数据选择器）；4、掌握用集成译码器实现逻辑函数的方法；5、掌握用2n选一数据选择器实现n或者n＋1个变量的逻辑函数的方法；第六章1、掌握各种触发器（RS、D、JK、T、T’）的功能、特性方程及其常用表达方式（状态转换表、状态转换图、波形图等）；2、了解各种RS触发器的约束条件；3、掌握异步清零端Rd和异步置位端Sd的用法；2、了解不同功能触发器之间的相互转换；第七章1、了解时序逻辑电路的特点和分类；2、掌握时序逻辑电路的描述方法（状态转移表、状态转移图、波形图、驱动方程、状态方程、输出方程）；3、掌握同步时序逻辑电路的分析与设计方法，掌握原始状态转移图的化简；4、了解异步时序逻辑电路的简单分析；5、掌握移位寄存器、计数器的功能、工作原理和实际应用等；6、掌握集成计数器实现任意进制计数器的方法；7、掌握用移位寄存器、计数器以及其他组合逻辑器件构成循环序列发生器的原理；第八章1、掌握门电路和分立元件构成的施密特触发器、单稳态触发器、多谐振荡器的电路组成及工作原理，掌握相关参数的计算方法；2、掌握用555电路构成施密特触发器、单稳态触发器、多谐振荡器的方法以及工作参数的计算或者改变方法；第九章1、了解ROM和RAM的基本概念；2、了解存储器容量的表示方法和扩展方法，了解存储容量与地址线、数据线的关系。
数字电路考研康华光电子技术基础数字部分考研真题与笔记一、数电考研考点复习笔记1.1 复习笔记本章是《电子技术基础数字部分》的开篇，主要讲述了模拟信号和数字信号以及数字信号的描述方法，进而讨论了数制、二进制的算术运算、二进制代码和数字逻辑的基本运算，是整本教材的学习基础。
笔记所列内容，读者应力求理解和熟练运用。
一、模拟信号与数字信号1模拟信号和数字信号（见表1-1-1）表1-1-1 模拟信号和数字信号2数字信号的描述方法（见表1-1-2）表1-1-2 数字信号的描述方法3数字波形详细特征（1）数字波形的两种类型见表1-1-3表1-1-3 数字波形的类型（2）周期性和非周期性与模拟信号波形相同，数字波形亦有周期型和非周期性之分。
周期性数字波形常用周期T和频率f来描述。
脉冲波形的脉冲宽度用表示，所以占空比（3）实际数字信号波形在实际的数字系统中，数字信号并不理想。
当从低电平跳变到高电平，或从高电平跳到低电平时，边沿没有那么陡峭，而要经历一个过渡过程。
图1-1-1为非理想脉冲波形。
图1-1-1 非理想脉冲波形（4）波形图、时序图或定时图波形图、时序图或定时图概述见表1-1-4。
表1-1-4 波形图、时序图或定时图概述时序图和定时图区别与特征见表1-1-5。
表1-1-5 时序图、定时图特征二、数制1几种常用的进制（见表1-1-6）表1-1-6 几种常用的进制2进制之间的转换（1）其他进制转十进制任意一个其他进制数转化成十进制可用如下表达式表示：其中R表示进制，Ki表示相应位的值。
例如（二进制转十进制）：（1011.01）2＝1×23＋0×22＋1×21＋1×20＋0×2－1＋1×2－2＝（11.25）10。
（2）十进制转二进制①整数部分的转换：将十进制数除以2，取所余数为k0；将其商再除以2，取其余数为k1，……以此类推，直到所得商等于0为止，余数k n…k1k0（从下往上排）即为二进制数。
数电考研阎石《数字电子技术基础》考研真题与复习笔记第一部分考研真题精选第1章数制和码制一、选择题在以下代码中，是无权码的有（）。
[北京邮电大学2015研]A．8421BCD码B．5421BCD码C．余三码D．格雷码【答案】CD查看答案【解析】编码可分为有权码和无权码，两者的区别在于每一位是否有权值。
有权码的每一位都有具体的权值，常见的有8421BCD码、5421BCD码等；无权码的每一位不具有权值，整个代码仅代表一个数值。
二、填空题1（10100011.11）2＝（）10＝（）8421BCD。
[电子科技大学2009研] 【答案】163.75；000101100011.01110101查看答案【解析】二进制转换为十进制时，按公式D＝∑k i×2i求和即可，再由十进制数的每位数对应写出8421BCD码。
2数（39.875）10的二进制数为（），十六进制数为（）。
[重庆大学2014研]【答案】100111.111；27.E查看答案【解析】将十进制数转化为二进制数时，整数部分除以2取余，小数部分乘以2取整，得到（39.875）10＝（100111.111）2。
4位二进制数有16个状态，不够4位的，若为整数位则前补零，若为小数位则后补零，即（100111.111）2＝（0010 0111.1110）2＝（27.E）16。
3（10000111）8421BCD＝（）2＝（）8＝（）10＝（）16。
[山东大学2014研]【答案】1010111；127；87；57查看答案【解析】8421BCD码就是利用四个位元来储存一个十进制的数码。
所以可先将8421BCD码转换成10进制再进行二进制，八进制和十六进制的转换。
（1000 0111）8421BCD＝（87）10＝（1010111）22进制转8进制，三位为一组，整数向前补0，因此（001 010 111）2＝（127）8。
同理，2进制转16进制每4位为一组，（0101 0111）2＝（57）16。

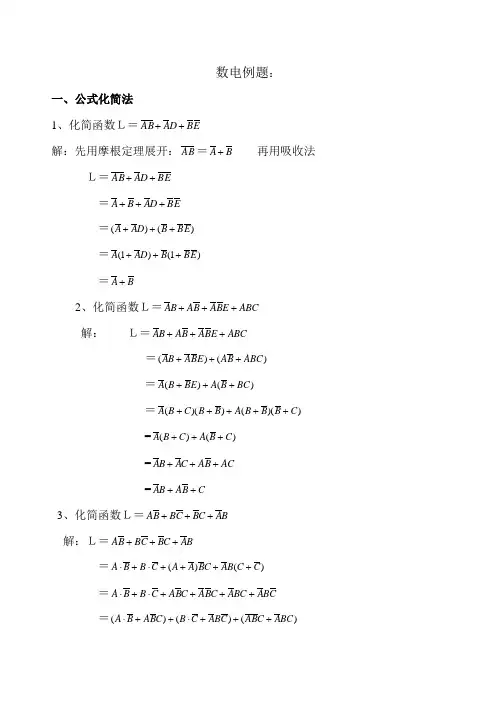

数电例题：一、公式化简法1、化简函数Ｌ＝EAB++ABD解：先用摩根定理展开：AB＝BA+再用吸收法Ｌ＝D++＝E++BA+ABD＝)++((D+)＝)A++D+A1()1(EBB＝BA+2、化简函数Ｌ＝ABCA++B+BBAEA解：Ｌ＝ABCA+++BBEABA＝)B+E++(ABC()＝)A+B+E+BA)((BCB＝)BCBA+B++++))(A)((BBB(C=)BA+++CBA)(C(=AC+B++=CA+B+BA3、化简函数Ｌ＝B A++A+BBCBC解：Ｌ＝BBA+++CACBB＝)+A++BB⋅⋅+C+C(C)(BAABCA＝CA+CB+++⋅+⋅BABCBACABBCA＝)++⋅⋅A+++)(()(BCBBA＝)()1()1(B B C A A C B C B A +++++⋅ ＝C A C B B A ++⋅4、将下列函数化简成最简的与－或表达式 1）Ｌ＝A D DCE BD B A +++ 2) L=AC C B B A ++ 3) L=ABCD B AB +++ 解：1）Ｌ＝A D DCE BD B A +++ ＝DCE A B D B A +++)( =DCE A B D B A ++ =DCE B A D B A ++ =DCE D +++))(( =DCE D B A ++ =D B A + 2) L=AC C B B A ++ =AC C B C C B A +++)( =AC A A +++ =)1()1(A C B B AC +++ =C B AC +3) L=ABCD C B C A AB +++=ABCD A A C B C A AB ++++)( =ABCD AB ++++ ＝)()(ABCD AB ++++=)+++AB+1()1(BCD＝CAB+A二、逻辑函数的化简—卡诺图化简法：卡诺图是由真值表转换而来的，在变量卡诺图中，变量的取值顺序是按循环码进行排列的，在与—或表达式的基础上，画卡诺图的步骤是：1.画出给定逻辑函数的卡诺图，若给定函数有n个变量，表示卡诺图矩形小方块有n2个。
数字电子技术基础总复习要点数字电子技术基础总复习要点一、填空题第一章1、变化规律在时间上和数量上都是离散是信号称为数字信号。
2、变化规律在时间或数值上是连续的信号称为模拟信号。
3、不同数制间的转换。
4、反码、补码的运算。
5、8421码中每一位的权是固定不变的，它属于恒权代码。
6、格雷码的最大优点就在于它相邻两个代码之间只有一位发生变化。
第二章1、逻辑代数的基本运算有与、或、非三种。
2、只有决定事物结果的全部条件同时具备时，结果才发生。
这种因果关系称为逻辑与，或称逻辑相乘。
3、在决定事物结果的诸条件中只要有任何一个满足，结果就会发生。
这种因果关系称为逻辑或，也称逻辑相加。
4、只要条件具备了，结果便不会发生；而条件不具备时，结果一定发生。
这种因果关系称为逻辑非，也称逻辑求反。
5、逻辑代数的基本运算有重叠律、互补律、结合律、分配律、反演律、还原律等。
举例说明。
6、对偶表达式的书写。
7、逻辑该函数的表示方法有：真值表、逻辑函数式、逻辑图、波形图、卡诺图、硬件描述语言等。
8、在n变量逻辑函数中，若m为包含n个因子的乘积项，而且这n个变量均以原变量或反变量的形式在m中出现一次，则称m为该组变量的最小项。
9、n变量的最小项应有2n个。
10、最小项的重要性质有：①在输入变量的任何取值下必有一个最小项，而且仅有一个最小项的值为1；②全体最小项之和为1；③任意两个最小项的乘积为0；④具有相邻性的两个最小项之和可以合并成一项并消去一对因子。
11、若两个最小项只有一个因子不同，则称这两个最小项具有相邻性。
12、逻辑函数形式之间的变换。
（与或式—与非式—或非式--与或非式等）13、化简逻辑函数常用的方法有：公式化简法、卡诺图化简法、Q-M法等。
14、公式化简法经常使用的方法有：并项法、吸收法、消项法、消因子法、配项法等。
15、卡诺图化简法的步骤有：①将函数化为最小项之和的形式；②画出表示该逻辑函数的卡诺图；③找出可以合并的最小项；④选取化简后的乘积项。

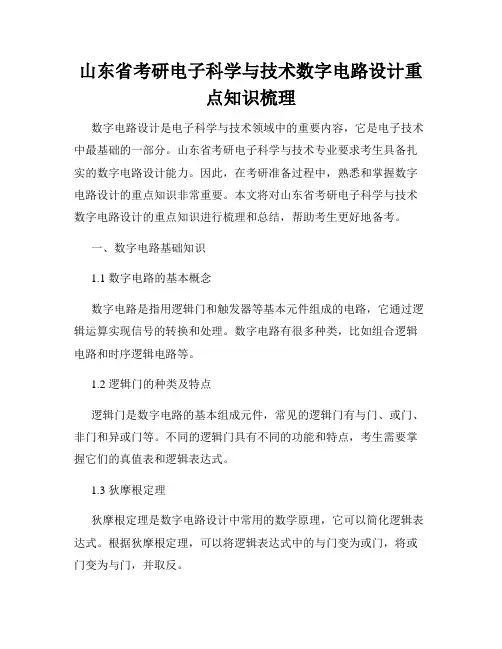

山东省考研电子科学与技术数字电路设计重点知识梳理数字电路设计是电子科学与技术领域中的重要内容，它是电子技术中最基础的一部分。
山东省考研电子科学与技术专业要求考生具备扎实的数字电路设计能力。
因此，在考研准备过程中，熟悉和掌握数字电路设计的重点知识非常重要。
本文将对山东省考研电子科学与技术数字电路设计的重点知识进行梳理和总结，帮助考生更好地备考。
一、数字电路基础知识1.1 数字电路的基本概念数字电路是指用逻辑门和触发器等基本元件组成的电路，它通过逻辑运算实现信号的转换和处理。
数字电路有很多种类，比如组合逻辑电路和时序逻辑电路等。
1.2 逻辑门的种类及特点逻辑门是数字电路的基本组成元件，常见的逻辑门有与门、或门、非门和异或门等。
不同的逻辑门具有不同的功能和特点，考生需要掌握它们的真值表和逻辑表达式。
1.3 狄摩根定理狄摩根定理是数字电路设计中常用的数学原理，它可以简化逻辑表达式。
根据狄摩根定理，可以将逻辑表达式中的与门变为或门，将或门变为与门，并取反。
二、数字电路设计方法2.1 组合逻辑电路的设计组合逻辑电路是由逻辑门和其他组合逻辑电路组成的。
设计组合逻辑电路的关键是分析问题并根据分析结果画出逻辑图，然后根据逻辑图布线并进行仿真。
2.2 时序逻辑电路的设计时序逻辑电路是由触发器和其他逻辑门组成的，它具有存储功能。
设计时序逻辑电路的关键是画出状态转换图和状态转换表，然后进行状态的合并和不可观测状态的消除。
2.3 状态机设计方法状态机是时序逻辑电路的重要组成部分，它描述了电路在不同输入条件下的各种状态和状态转换条件。
状态机的设计方法包括准确描述状态和状态转换条件、画出状态转换图和状态转换表、确定状态转换的顺序和时序逻辑电路的结构等。
三、数字电路的优化和综合3.1 逻辑代数与逻辑运算逻辑代数是数字电路设计中常用的代数工具，它通过逻辑运算描述和处理逻辑关系。
逻辑代数有自己的运算法则和定理，考生需要熟悉和掌握这些内容。

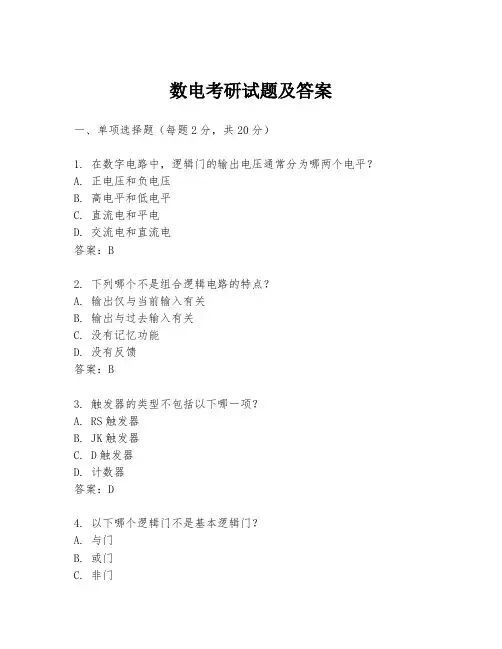

数电考研试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑门的输出电压通常分为哪两个电平？A. 正电压和负电压B. 高电平和低电平C. 直流电和平电D. 交流电和直流电答案：B2. 下列哪个不是组合逻辑电路的特点？A. 输出仅与当前输入有关B. 输出与过去输入有关C. 没有记忆功能D. 没有反馈答案：B3. 触发器的类型不包括以下哪一项？A. RS触发器B. JK触发器C. D触发器D. 计数器答案：D4. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D5. 在数字电路中，同步电路和异步电路的主要区别是什么？A. 同步电路使用时钟信号B. 异步电路使用时钟信号C. 同步电路没有时钟信号D. 异步电路没有时钟信号答案：A6. 以下哪个不是数字电路的输入设备？A. 开关B. 键盘C. 显示器D. 传感器答案：C7. 一个4位二进制计数器最多可以表示多少个不同的状态？A. 8B. 16C. 32D. 64答案：B8. 以下哪个不是数字电路的优点？A. 高可靠性B. 高速度C. 低功耗D. 高成本答案：D9. 在数字电路中，布尔代数的基本运算不包括以下哪一项？A. 与运算B. 或运算C. 非运算D. 加法运算答案：D10. 以下哪个不是常用的数字电路设计软件？A. MultisimB. QuartusC. ProteusD. MATLAB答案：A二、多项选择题（每题3分，共15分）1. 下列哪些是数字电路的优点？A. 高可靠性B. 高速度C. 低功耗D. 高成本答案：ABC2. 在数字电路设计中，以下哪些是常用的逻辑门？A. 与门B. 或门C. 非门D. 加法器答案：ABC3. 数字电路中的触发器可以用于实现以下哪些功能？A. 存储信息B. 计数C. 分频D. 放大信号答案：ABC4. 下列哪些是数字电路的输出设备？A. 显示器B. 打印机C. 传感器D. 继电器答案：ABD5. 在数字电路中，以下哪些是常用的编码方式？A. 二进制编码B. 格雷码C. 十六进制编码D. ASCII码答案：ABD三、简答题（每题5分，共20分）1. 简述数字电路和模拟电路的主要区别。

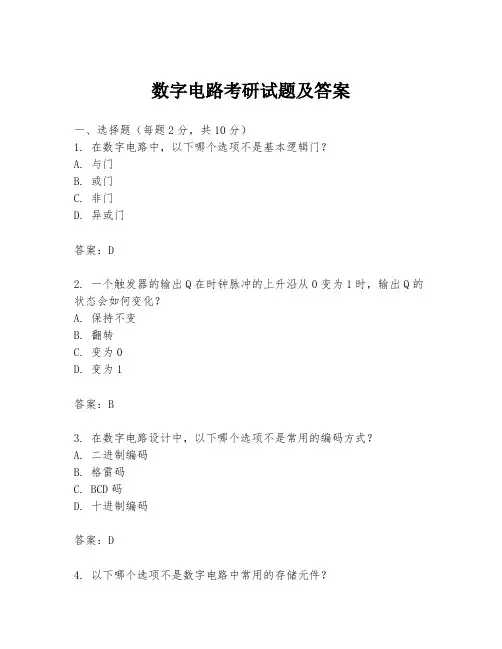

数字电路考研试题及答案一、选择题（每题2分，共10分）1. 在数字电路中，以下哪个选项不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D2. 一个触发器的输出Q在时钟脉冲的上升沿从0变为1时，输出Q的状态会如何变化？A. 保持不变B. 翻转C. 变为0D. 变为1答案：B3. 在数字电路设计中，以下哪个选项不是常用的编码方式？A. 二进制编码B. 格雷码C. BCD码D. 十进制编码答案：D4. 以下哪个选项不是数字电路中常用的存储元件？A. 触发器B. 寄存器C. 计数器D. 运算放大器答案：D5. 在数字电路中，同步电路与异步电路的主要区别是什么？A. 同步电路使用时钟信号，异步电路不使用B. 同步电路不使用时钟信号，异步电路使用C. 同步电路速度更快D. 异步电路速度更快答案：A二、填空题（每题2分，共10分）1. 一个4位二进制计数器可以表示的最大十进制数是______。
答案：152. 如果一个逻辑门的输入端悬空，其逻辑状态通常被视为______。
答案：高电平3. 在数字电路中，一个D触发器的D输入端表示数据输入，那么Q端表示______。
答案：数据输出4. 一个8位移位寄存器可以存储的二进制数的最大位数是______。
答案：85. 在数字电路中，一个简单的同步计数器的计数范围是从0计数到______。
答案：2^n - 1（其中n是计数器的位数）三、简答题（每题10分，共20分）1. 请简述数字电路与模拟电路的主要区别。
答案：数字电路主要处理离散的数字信号，具有确定的高低电平状态，而模拟电路处理连续变化的信号，信号值可以在一个范围内连续变化。
数字电路使用二进制编码，而模拟电路不需要编码。
数字电路抗干扰能力强，易于集成，而模拟电路则相反。
2. 解释什么是时序逻辑电路，并给出一个实际应用的例子。
答案：时序逻辑电路是一种数字电路，其输出不仅取决于当前的输入，还取决于电路的当前状态。
数电复习知识点引言：数字电子技术是现代电子技术的基础，广泛应用于计算机、通信、嵌入式系统等领域。
掌握数电的基本知识对从事相关领域的工程师和研究人员来说是至关重要的。
本文将介绍数电的复习知识点，帮助读者回顾和巩固相关概念和原理。
一、布尔代数布尔代数是数电的基础，是描述和分析逻辑电路行为的基本工具。
常见的布尔代数运算包括与、或、非以及异或等。
布尔代数具有代数结构的性质，可以通过代数运算规则进行化简和简化逻辑表达式。
二、数字逻辑门电路数字逻辑门电路是实现布尔逻辑函数的实际电路。
常见的数字逻辑门包括与门、或门、非门、异或门等。
通过不同的组合，可以构建各种复杂的逻辑电路，实现不同的功能和操作。
三、时序电路时序电路是根据时钟信号的变化来控制电路行为的电路。
常见的时序电路包括触发器、计数器、移位寄存器等。
时序电路的设计和分析需要考虑时钟信号的特性和时序时序关系。
四、组合逻辑电路组合逻辑电路是仅根据输入信号的状态来决定输出信号状态的电路。
常见的组合逻辑电路包括译码器、编码器、多路选择器等。
组合逻辑电路的设计需要根据所需的功能和逻辑关系来进行。
五、数字系统设计方法数字系统设计是应用数电技术解决实际问题的过程。
常见的数字系统设计方法包括状态机设计方法、数据通路设计方法、组合逻辑设计方法等。
设计一个数字系统需要考虑功能需求、性能要求、可靠性要求等因素。
六、数字信号的表示和处理数字信号是模拟信号的离散表示，广泛应用于数字通信、音频处理、图像处理等领域。
数字信号的表示和处理涉及采样定理、量化、编码等基本概念和技术。
七、存储器存储器是用来存储和读取数据的设备。
常见的存储器包括随机存储器（RAM）、只读存储器（ROM）和快照存储器（EEPROM）等。
存储器的设计和组织需要考虑存储单元的大小、访问速度、容量等因素。
结论：数电是现代电子技术的基石，通过复习数电的知识点，我们可以巩固和拓展对数电相关概念和原理的理解。
在实际应用中，我们可以利用数电的技术来设计和实现各种数字系统，满足不同领域的需求。
湖北省考研电子科学与技术复习资料数字电路重点知识梳理湖北省考研电子科学与技术复习资料-数字电路重点知识梳理数字电路是电子科学与技术领域中一门重要的基础课程，是计算机、通信和控制等领域的核心基础。
对于湖北省考研电子科学与技术专业的考生来说，数字电路知识的扎实掌握是提高考试成绩的关键。
本文将对湖北省考研电子科学与技术复习资料中数字电路的重点知识进行梳理。
一、数字电路基础知识1. 电子数学基础a. 布尔代数b. 基本逻辑运算c. 十进制和二进制数制之间的转换2. 基本逻辑门电路a. 与门b. 或门c. 非门d. 异或门e. 与非门f. 或非门3. 组合逻辑电路a. 译码器b. 编码器c. 多路选择器d. 投票器e. 存储器4. 时序逻辑电路a. 触发器b. 计数器c. 时钟信号二、数字电路设计与分析1. 组合逻辑电路设计与分析a. 真值表b. 卡诺图c. 极小项与极大项的求解d. 组合逻辑电路的最小化2. 时序逻辑电路设计与分析a. 触发器的特性表和状态图b. 时序逻辑电路的设计步骤c. 时序逻辑电路的分析方法三、数字电路实验与应用1. 数字电路实验仪器与设备a. 示波器b. 逻辑分析仪c. 波形发生器2. 组合逻辑电路实验a. 译码器实验b. 编码器实验c. 多路选择器实验3. 时序逻辑电路实验a. 触发器实验b. 计数器实验c. 时钟信号实验4. 数字电路在实际应用中的作用与意义a. 计算机中的数字电路b. 通信系统中的数字电路c. 控制系统中的数字电路结语通过本文的梳理，湖北省考研电子科学与技术专业的考生可以系统地复习数字电路的重点知识。
同时，在准备考试过程中，考生还应当结合相关的考试资料和习题集进行针对性的练习，加深对数字电路知识的理解和应用。
只有通过系统性的学习和实践，才能够在考试中取得优异的成绩。
最后，祝愿湖北省考研电子科学与技术专业的考生在复习过程中取得圆满成功！。
数电考前知识点总结数电，即数字电路，是电子信息类专业的重要基础课程，也是通信、自动化、计算机等专业的必修课。
它主要研究数字信号的产生、传输、处理和应用等方面的技术和理论。
下面就数电考前知识点进行总结，希望能够帮助大家复习备考。
1. 逻辑门基础知识逻辑门是数字电路的基本组成单元，常见的逻辑门有与门、或门、非门、与非门、或非门、异或门、同或门等。
逻辑门有多种不同的实现形式，比如传统的离散器件实现和集成电路实现。
逻辑门的特性包括真值表、逻辑符号、逻辑表达式、逻辑功能、逻辑代数、逻辑运算等。
2. 组合逻辑电路组合逻辑电路由多个逻辑门按照一定的逻辑功能连接而成，主要实现逻辑运算和逻辑函数的计算。
常见的组合逻辑电路有加法器、减法器、译码器、编码器、多路选择器、数字比较器等。
3. 时序逻辑电路时序逻辑电路是在组合逻辑电路的基础上加入了时钟信号，能够实现存储和控制等功能。
时序逻辑电路有触发器、寄存器、计数器、状态机等，应用广泛，尤其在计算机领域。
4. 逻辑代数和布尔代数逻辑代数是研究逻辑运算规律和逻辑函数的代数方法，其基本运算包括与、或、非和异或运算。
而布尔代数则是逻辑代数中的一个分支，主要研究布尔函数及其运算和化简等内容。
5. 数字编码和数据表示数字编码是将数字和字符等信息转换为二进制代码的过程，主要包括二进制编码、BCD编码、格雷码等。
数据表示则是将数字、字符等信息用二进制代码表示的方式，主要包括定点数表示和浮点数表示等。
6. 计算机算术逻辑单元（ALU）ALU是计算机的重要组成部分，主要实现算术运算、逻辑运算和数据移位等功能，是计算机进行数据处理和运算的核心。
ALU的设计和优化是数电课程的重点之一。
7. 存储器存储器是计算机系统中用于存储数据和指令的设备，按照存取方式和存储介质的不同可以分为RAM、ROM、Cache等。
存储器的设计和实现是数电课程的重要内容之一。
8. 数字系统设计数字系统设计是数电课程的核心内容之一，包括数字系统的设计原理、方法和技术，数字系统的分析和综合，数字系统的优化和实现等。
湖北省考研电子信息工程一复习资料数字电路重点知识点速查数字电路是电子信息工程领域的重要基础知识，也是湖北省考研电子信息工程一的重点内容。
本文将为大家提供数字电路的重要知识点速查，帮助广大考生更好地备考。
一、数字电路基础1. 逻辑门逻辑门是数字电路的基本组成元素，包括与门、或门、非门等。
与门表示逻辑与运算，或门表示逻辑或运算，非门表示逻辑非运算。
考生需要掌握不同逻辑门的真值表、逻辑符号及其电路实现。
2. 布尔代数布尔代数是数字电路设计与分析的基础，描述了逻辑运算与布尔量之间的关系。
布尔代数的基本运算包括与运算、或运算、非运算等，考生需要熟练掌握各种布尔代数的性质及其在数字电路中的应用。
3. 状态机状态机是数字电路中常用的模型，用于描述电路的运行状态与状态转移规则。
考生需要了解状态机的基本概念、状态转移图、状态表等，并能够设计和分析简单的状态机电路。
二、组合逻辑电路1. 逻辑函数逻辑函数描述了输入与输出之间的关系，是组合逻辑电路的基础。
常见的逻辑函数包括与非(INV)、与(AND)、或(OR)、异或(XOR)等。
考生需要熟练掌握逻辑函数的真值表、逻辑符号及其在电路设计中的应用。
2. 编码器与译码器编码器用于将多个输入信号转换为少量输出信号，译码器则将少量输入信号转换为多个输出信号。
考生需要了解编码器与译码器的工作原理、应用与设计方法。
3. 多路选择器多路选择器是一种多输入、一输出的组合逻辑电路，具有选择多个输入信号中某一个的功能。
考生需要掌握多路选择器的真值表、逻辑符号及其在电路设计中的应用。
三、时序逻辑电路1. 锁存器锁存器是一种存储器件，能够保存输入信号的状态。
常见的锁存器包括RS锁存器、D锁存器、JK锁存器等。
考生需要了解各种锁存器的工作原理、时序图及其在电路设计中的应用。
2. 计数器计数器是一种能够对输入信号进行计数的时序逻辑电路。
常见的计数器有二进制计数器、十进制计数器等。
考生需要掌握计数器的工作原理、时序图及其在电路设计中的应用。
模电数电考研题库模拟电子技术和数字电子技术是电子工程领域中两个非常重要的分支，它们在考研中占有重要的地位。
以下是一个模拟电子技术和数字电子技术的考研题库，涵盖了一些基础和进阶的问题，供考生复习和练习。
# 模拟电子技术部分1. 基础概念题- 什么是放大器的基本功能？- 描述理想运算放大器的主要特性。
2. 电路分析题- 给出一个共射放大器电路图，并求其静态工作点。
- 解释负反馈在放大器设计中的作用，并说明其优缺点。
3. 设计题- 设计一个简单的低通滤波器，并给出其传递函数。
- 设计一个运算放大器电路，实现电压跟随器的功能。
4. 计算题- 计算给定电路的增益、输入阻抗和输出阻抗。
- 计算一个二极管整流电路的输出电压，给定输入电压波形。
5. 故障分析题- 分析一个放大器电路中可能出现的非线性失真现象。
- 诊断一个运算放大器电路的故障原因，并给出解决方案。
# 数字电子技术部分1. 基础概念题- 解释什么是逻辑门，并列举常见的逻辑门类型。
- 什么是触发器，它在数字电路中的作用是什么？2. 逻辑电路设计题- 设计一个简单的加法器电路，并给出其真值表。
- 设计一个计数器电路，并说明其工作原理。
3. 时序逻辑分析题- 分析一个给定的时序逻辑电路，并确定其状态转换图。
- 解释同步计数器和异步计数器的区别。
4. 数字系统设计题- 设计一个简单的数字钟，并说明其工作原理。
- 设计一个简单的数字频率计，并给出其电路图和工作原理。
5. 故障诊断题- 分析数字电路中的常见故障类型，并给出诊断方法。
- 诊断一个数字电路的故障原因，并提出改进措施。
考生在准备考研时，应该对这些题目进行深入的理解和练习，以便在考试中能够迅速准确地回答相关问题。
同时，考生还应该关注最新的考试动态和大纲要求，确保复习内容的时效性和针对性。
希望这个题库能够帮助考生更好地准备考研，取得理想的成绩。
北京市考研电子信息科学与技术复习资料数字电路与信号处理详解数字电路与信号处理是电子信息科学与技术专业考研复习的重要内容之一。
在北京市考研中，电子信息科学与技术专业的招生规模逐年增加，竞争也越来越激烈。
因此，掌握数字电路与信号处理的知识是非常关键的。
本文将详解数字电路与信号处理的相关内容，帮助考生全面、系统地复习。
一、数字电路1.数字电路的基本概念和原理数字电路是用离散的信号来表示和处理信息的电路。
它由逻辑门、触发器等基本电子元件组成，采用二进制表示和运算。
数字电路的基本原理包括布尔代数、数字逻辑门、数字信号与模拟信号的转换等。
2.数字电路的分类和特点数字电路可以根据逻辑功能的不同分为组合逻辑电路和时序逻辑电路。
组合逻辑电路的输出只与当前的输入有关，时序逻辑电路的输出不仅与当前的输入有关，还与过去的输入有关。
数字电路的特点包括可靠性高、稳定性好、实现复杂功能等。
3.数字电路的设计方法数字电路的设计方法包括真值表法、卡诺图法和状态转换图法等。
在设计数字电路时，需要根据功能要求选择适当的设计方法，并结合逻辑门的特性和布线规则进行设计。
4.数字电路的应用领域数字电路广泛应用于计算机、通信、数字化仪器等领域。
在计算机中，数字电路用于实现中央处理器、存储器和输入输出设备的功能。
在通信中，数字电路用于信号的传输和处理。
在数字化仪器中，数字电路用于信号的采集和处理。
二、信号处理1.信号处理的基本概念和原理信号处理是将输入信号进行采样、量化、编码等处理，得到输出信号的过程。
信号处理的基本原理包括采样定理、量化误差、信号编码、滤波器设计等。
2.信号处理的分类和特点信号处理可以根据处理信号的性质分为模拟信号处理和数字信号处理。
模拟信号处理是指对连续时间和连续振幅的信号进行处理，数字信号处理是指对离散时间和离散振幅的信号进行处理。
信号处理的特点包括精度高、抗干扰能力强、处理速度快等。
3.信号处理的方法和算法信号处理的方法和算法包括时域分析、频域分析、滤波器设计、信号压缩等。
《数字电路》考研复习大纲一.考试要求掌握逻辑基础，掌握组合逻辑分析及设计，掌握时序逻辑特征，掌握时序逻辑电路分析和设计，掌握中规模逻辑电路的应用，掌握脉冲信号的产生和整形，了解A/D和D/A的基本特性及其应用。
二.考试方式和考试时间1．考试方式：硕士研究生入学数字电路考试为笔试，总分75，考试时间为90分钟。
2.参考书：康华光电子技术基础（数字部分）（第五版）高等教育出版社3.试题分数分配：一. 组合电路分析 15分二. 组合电路设计 15分三. 时序电路分析 15分四. 时序电路设计 15分五．其他 15分三、考试内容、考试要求第一章制数、码制与半导体器件开关运用特性（1）熟知数制与码制的概念、表示方法、性质及相互转换，（2）掌握二极管、三极管MOS管的开关运用特性。
第二章逻辑代数基础（1）逻辑代数的基本定理和规则，（2）逻辑函数的化简。
第三章逻辑门电路（1）熟知基本逻辑门电路以及集成逻辑门电路工作原理和外特性，（2）熟练掌握TTL与非门及其它功能的TTL、 CMOS逻辑门。
第四章组合逻辑电路（1）熟练掌握组合逻辑电路的分析方法，（2）深刻理解全加器、代码转换、数值比较、译码、数据选择、数据分配、奇偶检测等典型电路的概念和功能，掌握它们的分析和设计方法。
第五章触发器（1）深刻理解触发器的性质，熟练掌握其功能，（2）理解触发器的结构，熟练其触发方式。
第六章时序逻辑电路（1）同步时序逻辑电路的分析；（2）同步时序逻辑电路的设计；（3）典型同步时序逻辑电路设计举例。
第七章采用中规模集成电路的逻辑设计（1）深刻理解几种常见的中规模集成电路（译码器、多路选择器、数值比较器、加法器、寄存器、计数器）的外部特性和逻辑功能，（2）熟练应用中规模集成电路进行逻辑电路设计。
第八章半导体存储器和可编程逻辑器件（1）RAM容量的扩展方法；(2) 可编程逻辑器件的基本特征及编程原理。
第九章脉冲的产生和整形（1）深刻理解555定时器的电路组成和功能；（2）熟练掌握施密特触发器、单稳态触发器及多谐振荡器电路构成及其应用。
考研数字电子技术知识点串讲数字电子技术是计算机科学与技术领域中的一门基础课程，也是考研中的重要考点之一。
本文将从逻辑门电路、数字系统、计算机组成原理、数字信号处理等方面对考研数字电子技术的知识点进行串讲。
一、逻辑门电路逻辑门电路是数字电子技术的基础，主要包括与门、或门、非门、与非门、或非门和异或门等。
与门实现逻辑与操作，或门实现逻辑或操作，非门实现逻辑非操作。
与非门、或非门和异或门是根据与门、或门和非门进行组合而产生的逻辑门。
二、数字系统数字系统是由许多逻辑门电路组成的，能够完成数字信号的处理和运算。
数字系统的基本组成包括输入端、输出端和存储器。
输入端接收外部信号输入，输出端将处理后的信号输出，存储器用于存储需要的数据。
数字系统可根据不同的功能进行分类，包括组合逻辑电路和时序逻辑电路。
组合逻辑电路的输出仅与当前输入信号有关，与输入信号的先后顺序无关。
常见的组合逻辑电路包括编码器、译码器、多路选择器等。
编码器将多个输入信号转换为相应的二进制编码输出，译码器则实现编码器的逆过程，将二进制编码转换为相应的输出信号。
时序逻辑电路的输出不仅与当前输入信号有关，还与输入信号的先后顺序有关。
时序逻辑电路具有存储功能，可以根据先前输入信号的状态来确定输出信号的状态。
常见的时序逻辑电路有触发器和计数器等。
三、计算机组成原理计算机组成原理是考研数字电子技术的重要内容之一。
它主要包括指令系统、CPU设计、存储器等。
指令系统是计算机硬件与软件之间的接口，包括指令集和指令格式。
指令集是计算机能够执行的指令的集合，指令格式则是指令在存储器中的布局方式。
CPU是计算机的核心部件，主要包括运算器和控制器。
运算器用于执行各种算术和逻辑运算，控制器用于控制指令的执行顺序和操作。
存储器是存储计算机程序和数据的设备，主要包括内存和外存。
内存是计算机中用于存放程序和数据的主要存储器，外存则是用于长期存储大量数据的辅助存储器。
四、数字信号处理数字信号处理是对数字信号进行处理和分析的技术，主要包括数字滤波、数字变换、数字信号处理器等。
复 习1. 一个CMOS 与非门的延迟时间为10ns ，那么由CMOS 组成的与缓冲器的延迟为多少ns ？（a ）5 ns （b ）10 ns （c ）15 ns （d ）20 ns （e ）30 ns 2. 请看图3由CMOS 非门和与非门构成的电路，每个门的延迟时间为15 ns 。
在输入端提供一脉冲，一个周期为200 ns ，占空比为60%，请问下列情况：电路功能 ，输出一个周期为 ，占空比为 。
3. 请参看图4，试叙述电路工作原理，并说明电路功能。
4. 有四个J-K 触发器，R 和S 无效，J 和K 接高电平，第一个J-K 触发器的时钟接在外加时钟信号，第一个的输出Q 端作为第二个J-K 触发器的时钟，第二个的输出Q 端作为第三个J-K 触发器的时钟，第三个的输出Q 端作为第四个J-K 触发器的时钟，且每个J-K 触发器时钟为低电平有效，问电路完成什么功能？ 。
若每个J-K 触发器时钟为高电平有效，问电路又完成什么功能？ 。
5. 请参看图5，试叙述电路工作原理，并说明电路功能。
图 3 OUTCLKBCD 码A 3A 2A 1A 0=0000（MSB …LSB ）BCD 码B 3B 2B 1B 0=1000（MSB …LSB ） 图 46. 请写出下列英文缩写的英文全称。
（1） ASCII ： （2） FPGA ： （3） VHDL ： （4） BCD ： （5） DRAM ： 7．图6方框图表示双极型TTL 工作电压的三个范围，如果规定正逻辑，请在适当的位置标出逻辑1、逻辑0和未定义逻辑区。
图 5CLK 5.0V 3.5V 1.5V 0.0V 图 68.请分析图7(a)和图7(b)CMOS 电路, 指出实现的功能.9. n 个变量的最小项是 。
（A ）n 个变量的积项，它包含全部n 个变量，每个变量可用原变量或非变量。
（B ）n 个变量的和项，它包含全部n 个变量，每个变量可用原变量或非变量。
（C ）n 个变量的积项，它包含全部n 个变量，每个变量仅为原变量。
（D ）n 个变量的和项，它包含全部n 个变量，每个变量仅为非变量。
10．输出仅和当前输入有关的电路为 电路，输出仅和原状态有关，和输入无关的电路为 电路，输出不仅和当前输入有关，而且和原状态有关的电路为 电路。
11．E 2PROM 的与阵列 ，或阵列 。
12．双向数据总线可以采用 构成。
（A ）译码器 （B ）三态门 （C ）多路选择器 （D ）编码器 （E ）OC 门 13．FLASH 存储器的两大特点是 和 。
14．图8是一种序列信号发生器，它由一个计数器和一个四选一数据选择器构成。
分析计数的工作原理，确定电路的模和状态转换关系，确定在计数器输出控制下，数据选择器的输出序列。
15．由四位二计数器74LS163组成的序列信号发生器如图9所示，其中74LS125为三态门，74LS139为二—四线译码器。
Z B S 图7(a) OUTA 图7(b)EN图 8（1） 分析该电路，指出计数器的模M=？ （2） 说明电路能够产生何种序列。
74LS163功能表16.提供一频率信号发生器为4Hz ，两个J —K 触发器、一个74LS161、一个4线—16线译码器（输出低电平有效）和4个多扇入的与非门，请实现0189ABCDEF序列，每秒显示一字符。
并说明此序列发生的循环码为什么码。
74LS161功能表74LS125 图 917．提供一频率信号发生器为4Hz ，两个J —K 触发器、一个74LS161和PLA 阵列，请实现0189ABCDEF 序列，每秒显示一字符。
并说明此序列发生的循环码为什么码。
74LS161功能表18．参看图10的PLD 结构框图，按照顺序提示写出各部分名称。
（1）（2）（3） （4） （5）19．当与非门输入信号的变化顺序有以下三种情况，当_______时，将可能出现竞争冒险。
（A ）00→01→11→10 （B ）00→01→10→11 （C ）00→10→11→0101n-1图 102） 3）4）5）20．两电路分别如图11（a ）和图11（b ）所示，这两个电路均由与非门构成首尾相连形成闭环电路。
请回答下列问题： （1）图11 (a), 图11 (b)两个电路哪个是稳定的?它有几个稳定状态？这是什么电路？ （2）图11 (a), 图11 (b)两个电路哪个是不稳定的?其振荡频率表达式是什么?振荡产生什么形状波形?21. 用 电路构成模8计数器的译码电路最简。
(A) 同步计数器 （B ）异步计数器 （C ）环形计数器 （D ）扭环形计数器22. J-K 触发器在CP 脉冲作用下，欲使Q n+1=0，则输入信号应为 。
(A) J =Q K =1 (B) J =K =Q (C) J =K =0 (D) J =0 K =1 (E) J =K =123. 优先编码器输入为I 0～I 7（I 0优先级别最高），输出为Y 2、Y 1、Y 0（Y 2为高位）。
当使能输入S =1有效，I 1=I 5=I 6=1时，输出为Y 2Y 1Y 0应为__________________。
24．设A 、B 、C 为三个互不相等的四位二进制数。
试用四位数字比较器和2选1选择器设计一个能在三个数中选出最小数的逻辑电路。
25.在MOS 集成门电路中为什么要用MOS 管作负载？对MOS 负载管有什么要求？26．任意项和约束项有微小的区别，区别在于任意项值 ，约束项值 。
约束项和任意项统称为 。
27．Bi-CMOS 是双极型-CMOS 电路的简称，其特点是逻辑部分采用 结构，输出级采用 结构。
因此，Bi-CMOS 兼有CMOS 电路的 和双极型电路 的优点。
28．下列门电路哪些可以将输出端并联使用。
（A ）具有推拉式输出级的TTL 电路 （B ）TTL 电路的OC 门 （C ）TTL 电路的三态输出门 （D ）普通的CMOS 门 （E ）漏级开路的CMOS 门 （F ）CMOS 电路的三态门29．用8选1数据选择器设计一个组合电路。
该电路有三个输入逻辑变量A 、B 、C 和一个工作状态控制变量M 。
当M =0时电路实现“意见一致”功能（A 、B 、C 状态一致时输出为1，否则为0），而M =1时电路实现“多数表决”功能，即输出与A 、B 、C 中多数的状态一致。
30．指出下列哪种电路结构类型的触发器能构成移位寄存器，哪些不能构成移位寄存器。
如果能够，请在（ ）内画√，否则画×。
（A ）基本RS 触发器（ ） （B ）同步RS 触发器（ ） （C ）主从结构触发器（ ） （D ）维持阻塞触发器（ ） （E ）用CMOS 传输门组成的边沿触发器（ ） 31．组合集成电路的芯片的输出电路有三种结构 、 和 。
图 11(a)图 11(b)32．试分析图13所示逻辑电路，说明输出Y 3Y 2Y 1Y 0与B 3B 2B 1B 0的关系。
33．试导出图14所示电路的状态表及状态图。
34．人的血型有A 、B 、AB 、O 四种。
输血时输血者的血型与受血者的血型必须符合图15中箭头指示的授受关系。
（A ）试用16选1数据选择器设计一个逻辑电路，判断输血者与受血者的血型是否符合图15所示的规定。
（B ）用两个8选1数据选择器完成（A ）的要求。
B B B B 图13x Q Q 10 0 y y 0 1 y 1 图14z35.请用两个全加器和四个与门实现2位二进制乘法器。
二进制被乘数A 为A 1A 0，二进制被乘数B 为B 1B 0，二进制积P 为P 3P 2P 1P 0。
36．写出图16（a ）和图16（b ）所示电路的输出函数S 的逻辑表达式。
37．写出图17所示电路的逻辑表达式。
38.用一片CT74290和一片16×4的PROM 实现31415926。
CT74194功能表（表1和表2）和CT74194及16×4的PROM 逻辑符号（图18）给定如下，16×4的PROM 的存储数据如表3所示。
S BS A （b ）A（a ） 图 16 A C B Y E D 图 17A B D A图1839.CMOS逻辑门具有功耗、抗干扰、稳定性等突出优点。
特别是高速74HC系列CMOS逻辑门，其平均传输时间与74LS系列TTL逻辑门。
40．门电路允许的端数目称为该门电路的系数。
一般门电路的此系数值为，最多不超过。
41．最小项ABCD的逻辑相邻项是。
（A）ABCD（B）ABCD（C）ABCD（D）ABCD42．清除竞争冒险的常用方法有（1）电路输出端加；（2）输入4加；（3）修改。
43．加法器分加法器和加法器两种。
串行加法器又称行波进位加法器，它将低位产生的信号逐位向高一位传递。
44．一般来说，SSI是电路的集成，MSI是电路的集成，而LSI和VLSI则是电路的集成。
45．采用四位比较器（74LS85）对两个四位次数进行比较时，先比较位。
（A）最低（B）次高（C）次低（D）最高46．一位全加器（FA）的输入信号是；输出信号是。
（A）A i，B i，C i-1；S i，C i （B）A i，B i，C i；S i，C i-1（C）1，1，1；S i，C i （D）0，0，0；S i，C i-147．串行加法器的进位信号采用传递，而并行加法器的进位信号采用传递。
（A）超前，逐位（B）逐位，超前（C）逐位，逐位（D）超前，超前48．在图19所示电路中，R A、R B、R1、R2分别为4位移位寄存器，其移位方向如图中所示。
设R A、R B内已存有二进制数码，则在第四个脉冲作用后，移位寄存器R1中的数码是，R2中的数码是。
R图1949．下列触发器中具有约束条件的是。
（A）基本RS触发器（B）主从RS触发器（C）钟控RS触发器（D）D触发器50．同步计数器和异步计数器比较，同步计数器的显著优点是。
（A）工作速度高（B）触发器利用率高（C）电路简单（D）不受CP时钟控制56．提供一频率信号发生器为4Hz，两个JK触发器、一个74LS161、一个3线—8线译码器（输出低电平有效）和3个3扇入的与非门，参考图20设计一控制电路，要求如下：第一秒计数器模3工作，第二秒计数器模3和模7工作，第三、四秒计数器模5和模7工作，第五、六秒计数器模7工作，第七、八秒计数器模5工作。
74LS161功能表51．有三个逻辑变量A 、B 、C ，它们分别表示一台电动机的正转、反转和停止的命令，A =1表示正转，B =1表示反转，C =1表示停止。
电动机任何时候只能执行一个命令，请写出描述上述情况的逻辑表达式。
52．请用CMOS 非门画出缓冲器。
53．图21为CMOS 传输门构成的基本触发器电路。
它由两个传输门TG 1、TG 2和非门相连，构成基本触发器。
