数字电子技术基础知识点总结篇一：《数字电子技术》复习知识点《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421Bcd、格雷码之间进行相互转换。
举例1：（37.25）10=()2=()16=()8421Bcd解：（37.25）10=(100101.01)2=(25.4)16=(00110111.00100101)8421Bcd 2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6V，典型低电平为0.3V。
3）oc门和od门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限VnH或VnL、扇出系数no、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握oc门和od门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：Y?a?Bc?a?B?c，则输出Y见上。
3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。
4.数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
数字电子技术基础知识总结一、模拟电路与数字电路的定义及特点:模拟电路（电子电路）模拟信号处理模拟信号的电子电路。
“模拟”二字主要指电压（或电流）对于真实信号成比例的再现。
其主要特点是:1.函数的取值为无限多个；2.当图像信息和声音信息改变时, 信号的波形也改变, 即模拟信号待传播的信息包含在它的波形之中（信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上）。
3、初级模拟电路主要解决两个大的方面: 1放大、2信号源。
4.模拟信号具有连续性。
数字电路（进行算术运算和逻辑运算的电路）数字信号用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路, 或数字系统。
由于它具有逻辑运算和逻辑处理功能, 所以又称数字逻辑电路。
其主要特点是:1.同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础, 使用二进制数字信号, 既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等）, 因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2.实现简单, 系统可靠以二进制作为基础的数字逻辑电路, 可靠性较强。
电源电压的小的波动对其没有影响, 温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3.集成度高, 功能实现容易集成度高, 体积小, 功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便, 随着集成电路技术的高速发展, 数字逻辑电路的集成度越来越高, 集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路, 通过编程的方法实现任意的逻辑功能。
二、模拟电路与数字电路之间的区别模拟电路是处理模拟信号的电路;数字电路是处理数字信号的电路。
"数字电子技术"重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进展相互转换。
举例1：〔37.25〕10= ( )2= ( )16= ( )8421BCD解：〔37.25〕10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2．逻辑门电路：(1)根本概念1〕数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2〕TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。
3〕OC门和OD门具有线与功能。
4〕三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5〕门电路参数：噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出以下电路的输出波形。
解：由逻辑图写出表达式为：C+==，则输出Y见上。
+Y+AABBC3．根本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，一样为零；同或运算：一样为1，相异为零；非运算：零变 1， 1 变零；要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表〔组合逻辑电路〕或状态转换真值表〔时序逻辑电路〕：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
数电课程各章重点 第一章 逻辑代数基础知识要点一、二进制、十进制、十六进制数之间的转换；二、逻辑代数的三种基本运算以及5种复合运算的图形符号、表达式和真值表：与、或、非 三、逻辑代数的基本公式和常用公式、基本规则逻辑代数的基本公式 逻辑代数常用公式：吸收律：A AB A =+消去律：B A B A A +=+ A B A AB =+ 多余项定律：C A AB BC C A AB +=++ 反演定律：B A AB += B A B A •=+ B A AB B A B A +=+ 基本规则：反演规则和对偶规则 四、逻辑函数的三种表示方法及其互相转换逻辑函数的三种表示方法为：真值表、函数式、逻辑图 会从这三种中任一种推出其它二种五、逻辑函数的最小项表示法：最小项的性质； 六、逻辑函数的化简：要求按步骤解答1、 利用公式法对逻辑函数进行化简2、 利用卡诺图对逻辑函数化简3、 具有约束条件的逻辑函数化简 例1.1利用公式法化简 BD C D A B A C B A ABCD F ++++=)(解：BD C D A B A C B A ABCD F ++++=)(BD C D A B A B A ++++= )(C B A C C B A +=+ BD C D A B +++= )(B B A B A =+ C D A D B +++= )(D B BD B +=+C D B ++= )(D D A D =+ 例1.2 利用卡诺图化简逻辑函数 ∑=)107653()(、、、、m ABCD Y 约束条件为∑8)4210(、、、、m 解：函数Y 的卡诺图如下：00 01 11 1000011110AB CD111×11××××D B A Y +=第二章 门电路知识要点一、三极管开、关状态1、饱和、截止条件：截止：T be V V <， 饱和：βCSBS B I I i =>2、反相器饱和、截止判断 二、基本门电路及其逻辑符号与门、或非门、非门、与非门、OC 门、三态门、异或； 传输门、OC/OD 门及三态门的应用 三、门电路的外特性1、输入端电阻特性：对TTL 门电路而言，输入端通过电阻接地或低电平时，由于输入电流流过该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。
《数字电子技术》知识点第1章 数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。
5．数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y 的反函数Y （或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。
《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2．逻辑门电路： (1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL 门电路典型高电平为3.6 V ，典型低电平为0.3 V 。
3）OC 门和OD 门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限V NH 或V NL 、扇出系数N o 、平均传输时间t pd 。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC 门和OD 门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：C B A C B A Y ++=+=，则输出Y 见上。
3．基本逻辑运算的特点：与 运 算：见零为零，全1为1；或 运 算：见1为1，全零为零； 与非运算：见零为1，全1为零；或非运算：见1为零，全零为1； 异或运算：相异为1，相同为零；同或运算：相同为1，相异为零； 非 运 算：零 变 1， 1 变 零； 要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
数字电子技术考研《数字电子技术基础》考研复习笔记第1章数制和码制1.1 复习笔记本章作为《数字电子技术基础》的开篇章节，是数字电路学习的基础。
本章介绍了与数制和码制相关的基本概念和术语，包括常用的数制和码制，最后给出了不同数制之间的转换方法和二进制算术运算的原理和步骤。
本章重点内容为：不同数制之间的转换，原码、反码、补码的定义及相互转换，以及二进制的补码运算。
一、概述1数码的概念及其两种意义（见表1-1-1）表1-1-1 数码的概念及其两种意义2数制和码制基本概念（见表1-1-2）表1-1-2 数制和码制基本概念二、几种常用的数制常用的数制有十进制、二进制、八进制和十六进制几种。
任意N进制的展开形式为：D＝∑k i×N i式中，k i是第i位的系数，N为计数的基数，N i为第i位的权。
关于各种数制特征、展开形式、示例总结见表1-1-3。
表1-1-3 各种数制特征、展开式、示例总结三、不同数制间的转换1二进制转换为十进制转换时将二进制数的各项按展开成十进制数，然后相加，即可得到等值的十进制数。
例如：（1011.01）2＝1×23＋0×22＋1×21＋1×20＋0×2－1＋1×2－2＝（11.25）10。
2十进制转换为二进制（1）整数部分的转换：将十进制数除以2，取余数为k0；将其商再除以2，取其余数为k1，……以此类推，直到所得商等于0为止，余数k n…k1k0（从下往上排）即为二进制数。
以273.69为例，如图1-1-1所示。
（2）小数部分的转换：将十进制数乘以2，取乘积的整数部分为k－1；将乘积的小数部分再乘以2，取乘积的整数部分为k－2，……以此类推，直到求出要求的位数为止，k－1k－2k－3…（从上往下排）即为二进制数。
以273.69为例，如图1-1-2所示。
图1-1-1 十-二进制整数部分的转换图1-1-2 十-二进制小数部分的转换所以（273.69）10＝（100010001.1011）2。
数电知识点总结详细一、逻辑门逻辑门是数字电子学的基本单元，它能够根据输入的电信号产生特定的输出信号。
常见的逻辑门有与门、或门、非门、异或门等。
逻辑门的输入和输出都是逻辑电平，通常用0和1表示逻辑低电平和逻辑高电平。
逻辑门可以通过晶体管、集成电路等器件来实现，其原理基于基本的布尔代数。
二、组合逻辑电路组合逻辑电路是由多个逻辑门组成的电路，其输出只依赖于输入信号的组合。
组合逻辑电路没有存储元件，因此输出只在输入信号变化时才会改变。
组合逻辑电路常用于数字系统中的信号处理和转换，比如加法器、减法器、编码器、译码器等。
三、时序逻辑电路时序逻辑电路是由组合逻辑电路和存储元件组成的电路，其输出不仅依赖于输入信号的组合，还依赖于时钟信号。
时序逻辑电路可以实现状态的存储和控制，常用于数字系统中的时序控制和时序处理。
四、数字系统设计数字系统设计是数字电子学的重要内容，它涉及到数字系统的结构、功能和性能的设计和实现。
数字系统设计需要考虑逻辑门、组合逻辑电路、时序逻辑电路、存储元件、时钟信号、计数器、寄存器、状态机等因素，以实现特定的功能和性能要求。
五、应用领域数字电子学在信息技术、通信技术、计算机技术、控制技术等领域有着广泛的应用。
它在数字电路设计、数字信号处理、数值计算、数字通信、数字控制等方面发挥着重要作用。
数字电子学技术的发展也推动了数字产品的不断创新和应用，比如数字电视、数字音频、数字相机、数字手机等。
综上所述，数字电子学是现代电子科学中的重要分支，它研究数字信号的产生、传输、处理和存储。
数字电子学的基本概念包括逻辑门、组合逻辑电路、时序逻辑电路、数字系统设计等，其应用领域涵盖信息技术、通信技术、计算机技术、控制技术等。
通过对数字电子学的学习和应用，可以有效地设计和实现各种数字系统，满足不同领域的需求。

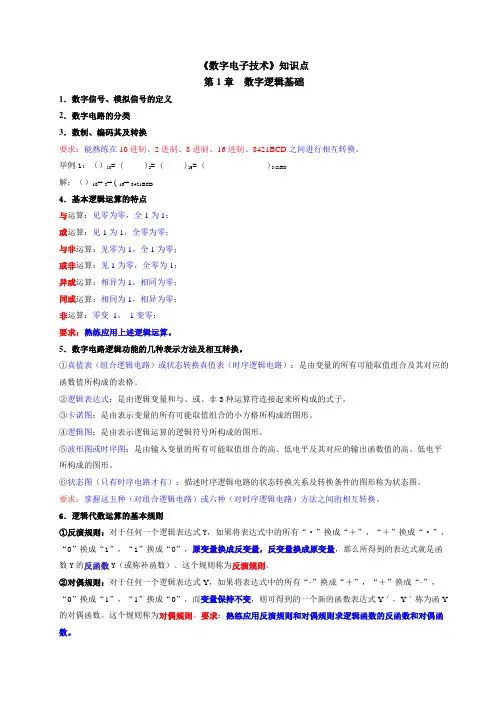

《数字电子技术》知识点第1章数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换。
举例1：（）10= ( )2= ( )16= ( )8421BCD解：（）10= 2= ( 16= 8421BCD4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。
5．数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y的反函数Y（或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y＇，Y＇称为函Y 的对偶函数。
