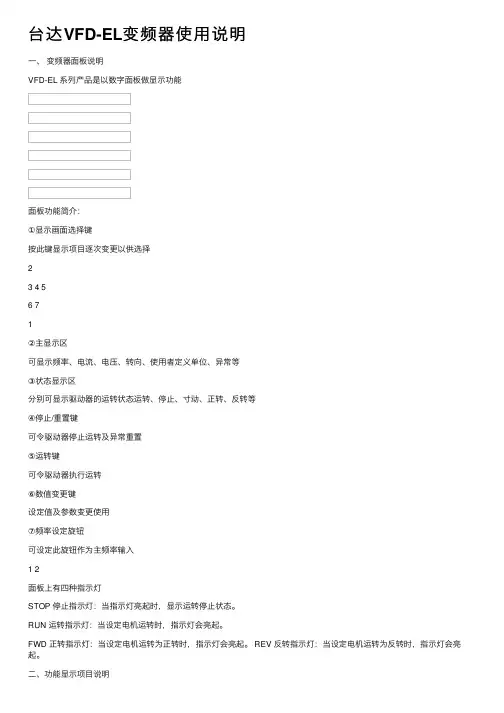

台达VFD-EL变频器使⽤说明⼀、变频器⾯板说明VFD-EL 系列产品是以数字⾯板做显⽰功能⾯板功能简介：①显⽰画⾯选择键按此键显⽰项⽬逐次变更以供选择23 4 56 71②主显⽰区可显⽰频率、电流、电压、转向、使⽤者定义单位、异常等③状态显⽰区分别可显⽰驱动器的运转状态运转、停⽌、⼨动、正转、反转等④停⽌/重置键可令驱动器停⽌运转及异常重置⑤运转键可令驱动器执⾏运转⑥数值变更键设定值及参数变更使⽤⑦频率设定旋钮可设定此旋钮作为主频率输⼊1 2⾯板上有四种指⽰灯STOP 停⽌指⽰灯：当指⽰灯亮起时，显⽰运转停⽌状态。
RUN 运转指⽰灯：当设定电机运转时，指⽰灯会亮起。
FWD 正转指⽰灯：当设定电机运转为正转时，指⽰灯会亮起。
REV 反转指⽰灯：当设定电机运转为反转时，指⽰灯会亮起。
⼆、功能显⽰项⽬说明三、基本操作流程演⽰1.按【MODE】，直⾄屏幕上显⽰2.然后按【ENTER】进⾏参数设定如：① 02.00(进⼊第⼀频率设定)→【ENTER】→04（由旋钮调节频率）→【END】②02.04（调节正反转）→【ENTER】→01（禁⽌反转）→【ENTER】3.转向设定⼀、操作参数说明PLC与变频器扩展设计变频器调速技术是集⾃动控制、微电⼦、电⼒电⼦、通信技术于⼀体的⾼科技技术。
它具有很好的调速、节能性能, 在各⾏业中获得了⼴泛应⽤。
可编程序控制器(PLC) 是近年来发展极为迅速、应⽤⾯极⼴的⼯业控制装置。
它是⼀种专为⼯业环境应⽤⽽设计的数字运⾏电⼦系统, 采⽤可编程序的存储器, ⽤来存储⽤户指令, 通过数字或模拟的输⼊/ 输出, 完成确定的逻辑、顺序、定时、计数、运算和⼀些确定的功能,来控制各种类型的机械或⽣产过程。
它具有体积⼩,组装灵活,编程简单,抗⼲扰能⼒强和可靠性⾼等优点。
现代⼯业⽣产的许多领域采⽤变频器与PLC相结合使⽤。
⼀．时间继电器TON使能＝1计数，计数到设定值时（⼀直计数到32767），定时器位＝1。
台达vfd-m变频器产品说明书
一、简介
本系列提供中大马力的功率，拥有轻巧的体积以及静音运作的特色；另外，产品采用多种防护技术，显著提高整机抗干扰的能力。
二、产品特色
1.输出频率0.1~400Hz
2.可设定的V/F曲线及矢量控制
3.载波频率可达15kHz
4.自动转矩提升与自动滑差补偿功能
5.内置PID回授控制
6.内置Modbus (RS-485波特率可达38400bps)
7.零速保持功能
8.睡眠/唤醒功能
9.支持通讯模块：DN-02、LN-01、PD-01
三、应用领域
打包机、水饺机、跑步机、农业养殖温湿度控制风扇、食物加工搅拌机、磨床、钻孔机、小形油压车床(3HP以下)、电梯(2HP)、涂装机、小型铣床(平面加工3HP)、射出成型机的机械手臂(夹取)、木工机(两面刨床)、贴边机、加弹机
四、技术规格。
台达电梯专用变频器VFD-VL 系列创变新未来电梯专用电机驱动器无机房电梯的特点无机房电梯采用先进的专用主机及无齿轮永磁同步电机，安装更省时、省空间。
PM电机机械效能达95%，耗电量只有传统电机的一半，油压电梯的三分之一，更省电。
毋须更换齿轮油，环保又省维护成本。
采用最新的控制技术及工法，让电梯乘坐更加平顺舒适。
产品特点模块化设计具有高性能磁束向量控制（FOC）可用于感应电机及永磁同步电机使用永磁同步电机，启动时可执行磁极位置检测驱动永磁同步电机时，具有电机参数及编码器原点偏移角度自我学习功能内置制动刹车单元（至22kW）支持紧急救援系统（EPS），于DC48/96V低电压运行自动修正启动力矩、荷重补偿及手动微调功能，提高电梯舒适性内置电梯机械车输出接点内置电梯启动/停止控制程序结构融入薄型模块化设计易维护，方便安装及拆卸采用RS-485通讯接口（RJ-11），标准MODBUS通讯协议可与PC联机，监控电梯运行及参数设定，提高电梯舒适感完善保护功能，高精度的电流侦测，可精准快速的达到保护功能传统电梯油压电梯无机房电梯基本配线图建议客户在控制端子RB-RC加装异常或电源瞬间短路保护线路。
※ EPS为紧急电源输入端子，详细配线图参与使用手册。
※ PG卡为选购品，详细说明请参考使用手册速度反馈PG卡选用。
型号说明标准规格版本输入电压：23:230V 三相 43:460V 三相VFD-VL 系列产品系列最大使用电机055:7.5HP(5.5kW) 150:20HP(15kW)075:10HP(7.5kW) 185:25HP(18.5kW) 110:15HP(11kW) 220:30HP(22kW)VFD110VL23A230V 系列460V 系列共同特性选购配件数字操作器KPVL-CC01速度反馈PG卡选用EMVL-PGABL:适用ABZ/UVW line driveEMVL-PGABO:适用ABZ open collectorEMVL-PGH01:适用HEIDENHAIN 绝对式增量 编码器I/O扩展卡选用EMVL-IODA01:I/O and D/A cardEMVL-SAF01：Safety relay board地址：上海市浦东新区民夏路238号邮编：201209 电话：（021）5863-5678传真：（021）5863-0003中达电通公司版权所有如有改动,恕不另行通知合肥电话:(0551)6281-6777传真:(0551)6281-6555南宁电话:(0771)5875-699传真:(0771)2621-502北京电话:(010)8225-3225传真:(010)8225-1360成都电话:(028)8434-2072传真:(028)8434-2073上海电话:(021)6301-2827传真:(021)6301-2307武汉电话:(027)8544-8265传真:(027)8544-9500济南电话:(0531)8690-7277传真:(0531)8690-7099乌鲁木齐电话:(0991)6118-160传真:(0991)6118-289沈阳电话:(024)2334-1160传真:(024)2334-1163南昌电话:(0791)8625-5010传真:(0791)8626-7603长沙电话:(0731)8827-7881传真:(0731)8827-7882郑州电话:(0371)6384-2772传真:(0371)6384-2656西安电话:(029)8669-0810传真:(029)86690810-8000长春电话:(0431)8859-6017传真:(0431)8892-5345南京电话:(025)8334-6585传真:(025)8334-6554厦门电话:(0592)5313-601传真:(0592)5313-628天津电话:(022)2301-5082传真:(022)2335-5006重庆电话:(023)8806-0306 传真:(023)8806-0776杭州电话:(0571)8882-0610传真:(0571)8882-0603广州电话:(020)3879-2175传真:(020)3879-2178太原电话:(0351)4039-475传真:(0351)4039-047哈尔滨电话:(0451)5366-5568 传真:(0451)5366-0248中达电通已建立了41个分支机构及服务网点，并塑建训练有素的专业团队，提供客户最满意的服务，公司技术人员能在2小时内回应您的问题，并在48小时内提供所需服务。

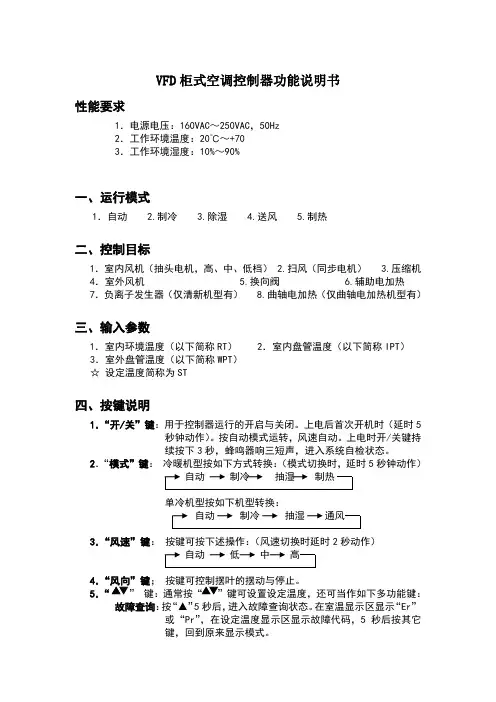

VFD柜式空调控制器功能说明书性能要求1．电源电压：160VAC～250VAC，50Hz2．工作环境温度：20℃～+703．工作环境湿度：10%～90%一、运行模式1．自动 2.制冷 3.除湿 4.送风 5.制热二、控制目标1．室内风机（抽头电机，高、中、低档） 2.扫风（同步电机） 3.压缩机 4．室外风机 5.换向阀 6.辅助电加热7．负离子发生器（仅清新机型有） 8.曲轴电加热（仅曲轴电加热机型有）三、输入参数1．室内环境温度（以下简称RT） 2．室内盘管温度（以下简称IPT）3．室外盘管温度（以下简称WPT）☆设定温度简称为ST四、按键说明1．“开/关”键：用于控制器运行的开启与关闭。
上电后首次开机时（延时5秒钟动作）。
按自动模式运转，风速自动。
上电时开/关键持续按下3秒，蜂鸣器响三短声，进入系统自检状态。
2．“模式”键：冷暖机型按如下方式转换：（模式切换时，延时5秒钟动作）单冷机型按如下机型转换：3．“风速”键：按键可按下述操作：（风速切换时延时2秒动作）4．；5．“故障查询：按“▲”5秒后，进入故障查询状态。
在室温显示区显示“E r”或“Pr”，在设定温度显示区显示故障代码，5秒后按其它键，回到原来显示模式。
温度查询：按“▼”5秒后进入温度查询状态。
在室温显示区显示室内盘管温度。
在设定温度显示区显示室外盘管温度。
5秒后或按其它按键，回到原来显示模式。
键盘锁：同时按“▲”和“▼▼”锁定键盘和遥控器操作，除开/关键可用外其它键都不可用。
再同时按“▲”和“▼▼”键解除锁定。
6．“定时”键：与温度设定键配合使用，设定定时时间和取消定时功能。
定时关机：开机状态下，按键设定/取消/显示定时关机时间，按键操作后5秒内，操作加、减键可设定定时关机时间（1—12小时），时间到后系统自动关闭。
定时开机：关机状态下，按键设定/取消/显示定时开机时间。
按键操作后5秒内，操作加、减键可设定定时开机时间（1—12小时）。

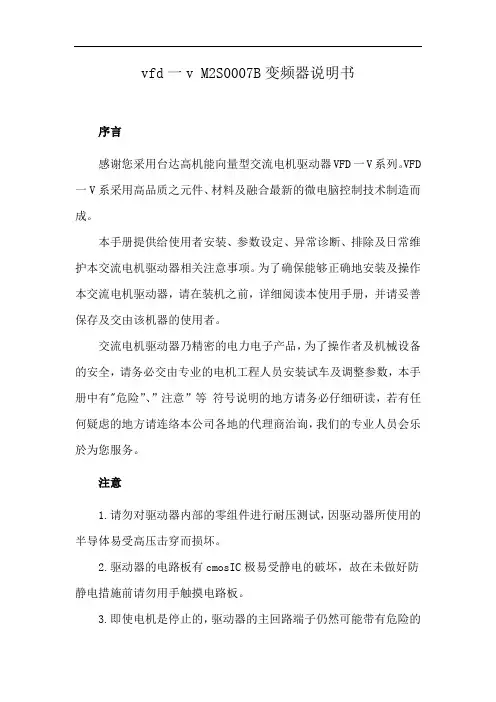

vfd一v M2S0007B变频器说明书序言感谢您采用台达高机能向量型交流电机驱动器VFD一V系列。
VFD 一V系采用高品质之元件、材料及融合最新的微电脑控制技术制造而成。
本手册提供给使用者安装、参数设定、异常诊断、排除及日常维护本交流电机驱动器相关注意事项。
为了确保能够正确地安装及操作本交流电机驱动器，请在装机之前，详细阅读本使用手册，并请妥善保存及交由该机器的使用者。
交流电机驱动器乃精密的电力电子产品，为了操作者及机械设备的安全，请务必交由专业的电机工程人员安装试车及调整参数，本手册中有"危险”、”注意”等符号说明的地方请务必仔细研读，若有任何疑虑的地方请连络本公司各地的代理商治询，我们的专业人员会乐於为您服务。
注意1.请勿对驱动器内部的零组件进行耐压测试，因驱动器所使用的半导体易受高压击穿而损坏。
2.驱动器的电路板有cmosIC极易受静电的破坏，故在未做好防静电措施前请勿用手触摸电路板。
3.即使电机是停止的，驱动器的主回路端子仍然可能带有危险的高压。
4.只有合格的电机专业人员才可以安装、配线及修理保养驱动器。
5.当驱动器某些功能被设定後，可能在电源输入後会立即起动电机开始运转。
6.请选择安全的区域来安装交流电机驱动器，防止高温及日光直接照射，避免湿气和水滴的泼溅。
7.请防止小孩或一般无关民众接近交流电机驱动器。
8.本交流电机驱动器只能用在本公司所认可的场合，未经认可的使用环境可能导致火灾、气爆、感电等事件。
9.当交流电机驱动器与电动机之间的配线过长时，对电机的层间绝缘可能产生破坏，请改用变频器专用的交流电机，或在驱动器及交流电机之间加装电抗器，避免造成交流电机因绝缘破坏而烧毁。
(电抗器详细规格请与本公司或当地代理商人员洽谈)。
10.变频器可能因运送不慎而造成损伤，若有损坏请勿接入电源。
11.搬运变频器时，请勿直接提取前盖，应由变频器散热座搬运以防前盖脱落，避免变频器掉落造成人员受伤或变频器损坏。

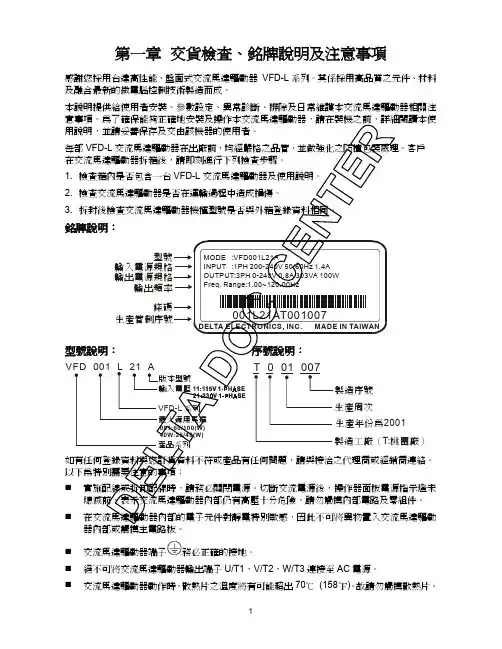

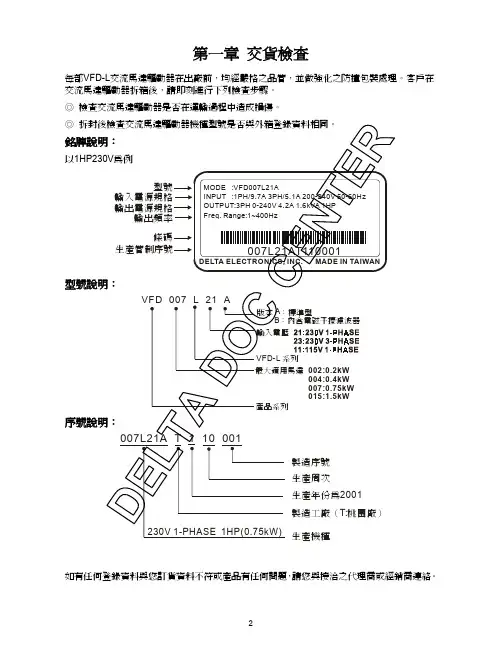

第㆒章 交貨檢查、銘牌說明及注意事項感謝您採用台達高性能、盤面式交流馬達驅動器 VFD-L 系列。
其係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。
本說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流馬達驅動器相關注意事項。
為了確保能夠正確㆞安裝及操作本交流馬達驅動器，請在裝機之前，詳細閱讀本使用說明，並請妥善保存及交由該機器的使用者。
每部VFD-L 交流馬達驅動器在出廠前，均經嚴格之品管，並做強化之防撞包裝處理。
客戶在交流馬達驅動器拆箱後，請即刻進行㆘列檢查步驟。
1. 檢查箱內是否包含㆒台VFD-L 交流馬達驅動器及使用說明。
2. 檢查交流馬達驅動器是否在運輸過程㆗造成損傷。
3. 拆封後檢查交流馬達驅動器機種型號是否與外箱登錄資料相同。

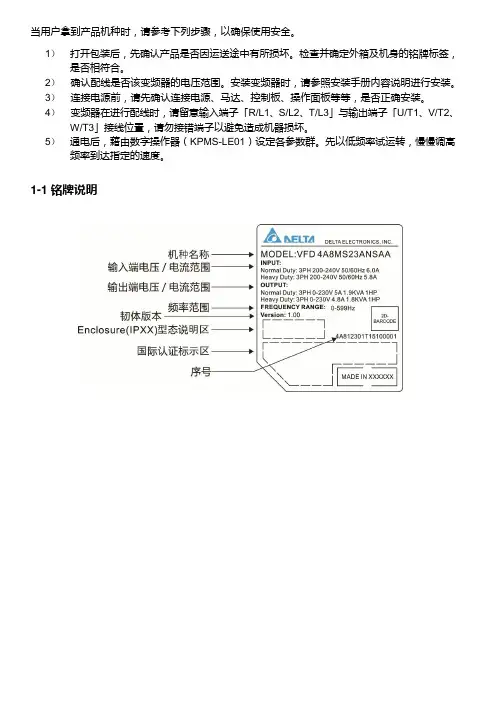

銘牌說明：型號說明：VFD 001 L 21 A版本型號VFD-L 系列產品系列輸入電壓001:60/100(W)40W:25/40(W)最大適用馬達序號說明： T 0 01 007製造序號生產周次生產年份為2001製造工廠（桃園廠）T: 如有任何登錄資料與您訂貨資料不符或產品有任何問題，請與接洽之代理商或經銷商連絡。
以㆘為特別需要注意的事項：實施配線或拆卸配線時，請務必關閉電源。
切斷交流電源後，操作器面板電源指示燈未熄滅前，表示交流馬達驅動器內部仍有高壓十分危險，請勿觸摸內部電路及零組件。
在交流馬達驅動器內部的電子元件對靜電特別敏感，因此不可將異物置入交流馬達驅動器內部或觸摸主電路板。
交流馬達驅動器端子務必正確的接㆞。
絕不可將交流馬達驅動器輸出端子U/T1，V/T2，W/T3連接至AC 電源。
交流馬達驅動器動作時，散熱片之溫度將有可能超出70℃ (158℉)。
故請勿觸摸散熱片。
D EL T A D T E R第㆓章 儲存、安裝及基本配線儲存本品在安裝之前必須置於其包裝箱內。
若該機暫不使用，為了使該品能夠符合本公司的保固範圍內以及日後的維護，必須妥善保存。

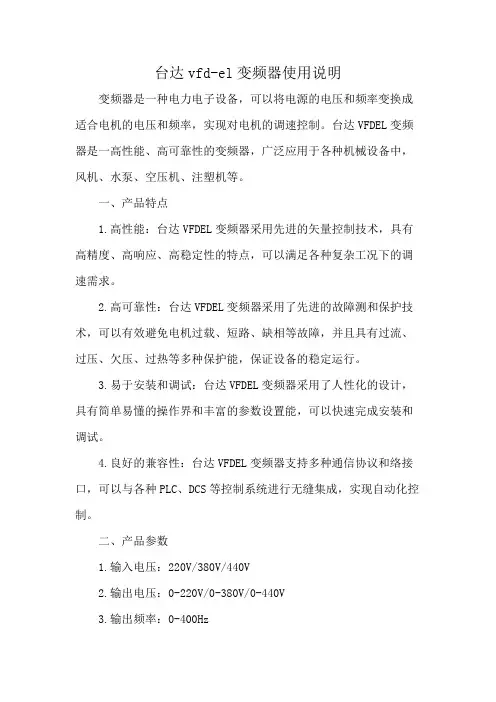

台达vfd-el变频器使用说明变频器是一种电力电子设备，可以将电源的电压和频率变换成适合电机的电压和频率，实现对电机的调速控制。
台达VFDEL变频器是一高性能、高可靠性的变频器，广泛应用于各种机械设备中，风机、水泵、空压机、注塑机等。
一、产品特点1.高性能：台达VFDEL变频器采用先进的矢量控制技术，具有高精度、高响应、高稳定性的特点，可以满足各种复杂工况下的调速需求。
2.高可靠性：台达VFDEL变频器采用了先进的故障测和保护技术，可以有效避免电机过载、短路、缺相等故障，并且具有过流、过压、欠压、过热等多种保护能，保证设备的稳定运行。
3.易于安装和调试：台达VFDEL变频器采用了人性化的设计，具有简单易懂的操作界和丰富的参数设置能，可以快速完成安装和调试。
4.良好的兼容性：台达VFDEL变频器支持多种通信协议和络接口，可以与各种PLC、DCS等控制系统进行无缝集成，实现自动化控制。
二、产品参数1.输入电压：220V/380V/440V2.输出电压：0-220V/0-380V/0-440V3.输出频率：0-400Hz4.额定率：0.75kW-630kW5.控制方式：矢量控制6.通信接口：RS485、CAN、Modbus等7.外形尺寸：根据不同型号定三、应用领域台达VFDEL变频器广泛应用于各种机械设备中，风机、水泵、空压机、注塑机等。
可以实现对电机的调速控制，提高设备的运行效率，降低能耗和护成本，同时还可以实现自动化控制，提高生产效率和品质。
四、注意事项1.在安装和调试过程中，必须按照说明书的要求进行操作，避免误操作导致设备损坏或人身伤害。
2.在使用过程中，必须定期对设备进行护保养，保持设备的良好状态。
3.在停机后，必须切断电源，避免电机因为残留电压继续运转。
4.在使用过程中，必须避免过载和过热等情况的发生，以保证设备的稳定运行。

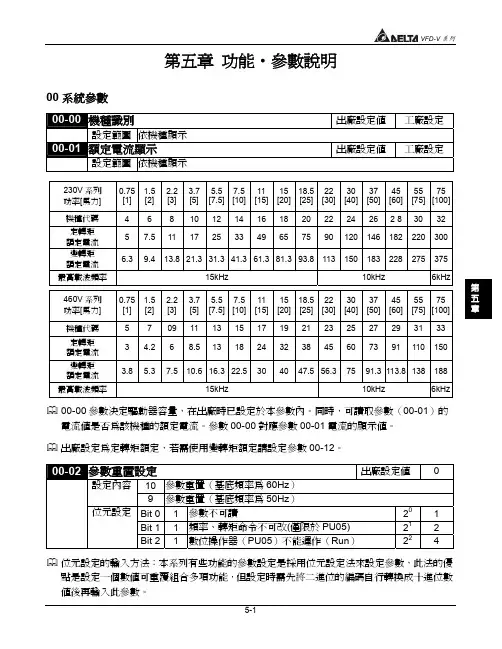

第五章功能•參數說明00系統參數機種識別出廠設定值工廠設定設定範圍依機種顯示額定電流顯示出廠設定值工廠設定設定範圍依機種顯示230V系列功率[馬力] 0.75[1]1.5[2]2.2[3]3.7[5]5.5[7.5]7.5[10]11[15]15[20]18.5[25]22[30]30[40]37[50]45[60]55[75]75[100]機種代碼 4 6 8 10 12141618202224 26 28 3032定轉矩額定電流5 7.5 11 17 253349657590120 146 182 220300變轉矩額定電流6.3 9.4 13.8 21.331.341.361.381.393.8113150 183 228 275375最高載波頻率15kHz 10kHz6kHz460V系列功率[馬力] 0.75[1]1.5[2]2.2[3]3.7[5]5.5[7.5]7.5[10]11[15]15[20]18.5[25]22[30]30[40]37[50]45[60]55[75]75[100]機種代碼 5 7 09 11 13151719212325 27 29 3133定轉矩額定電流3 4.2 6 8.5 13182432384560 73 91 110150變轉矩額定電流3.8 5.3 7.5 10.616.322.5304047.556.375 91.3 113.8138188最高載波頻率 15kHz 10kHz6kHz00-00參數決定驅動器容量，在出廠時已設定於本參數內。
