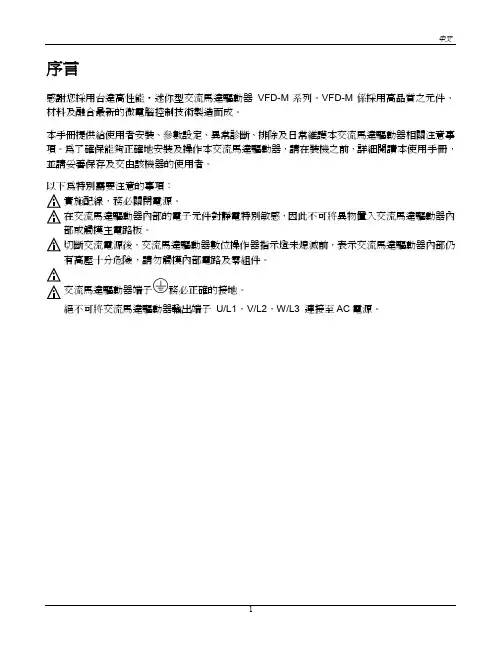

1序言感謝您採用台達高性能•迷你型交流馬達驅動器 VFD-M 系列。
VFD-M 係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。
本手冊提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流馬達驅動器相關注意事項。
為了確保能夠正確地安裝及操作本交流馬達驅動器，請在裝機之前，詳細閱讀本使用手冊，並請妥善保存及交由該機器的使用者。
以下為特別需要注意的事項：實施配線，務必關閉電源。
在交流馬達驅動器內部的電子元件對靜電特別敏感，因此不可將異物置入交流馬達驅動器內部或觸摸主電路板。
切斷交流電源後，交流馬達驅動器數位操作器指示燈未熄滅前，表示交流馬達驅動器內部仍有高壓十分危險，請勿觸摸內部電路及零組件。
交流馬達驅動器端子務必正確的接地。
絕不可將交流馬達驅動器輸出端子 U/L1，V/L2，W/L3 連接至AC 電源。
2標準規格115系列：型號 VFD- M 002 004 007 馬達輸出額定功率(kW) 0.2 0.4 0.75 馬達輸出額定功率(HP) 0.25 0.5 1.0額定輸出容量(kVA) 0.6 1.0 1.6 額定輸出電流(A) 1.6 2.5 4.2 最大輸出電壓(V) ¨J 輸出最高輸出頻率(Hz) 0.1~400Hz 機型重量kg/Unit 2.2/1.5 2.2/1.5 2.2/1.5 額定輸入電流(A) 6 9 16 容許電壓變動範圍 單相電源100~120VAC 電 源容許頻率變動 50/60Hz ±5%230系列：型號 VFD- M 004 007 015 022 037 055 馬達輸出額定功率(kW) 0.4 0.75 1.5 2.2 3.7 5.5 馬達輸出額定功率(HP)0.5 1.0 2.0 3.0 5.0 7.5 額定輸出容量(kVA)1.0 1.92.73.8 6.5 9.5 額定輸出電流(A) 2.5 5.0 7.0 10 17 25 最大輸出電壓(V) 對應輸入電壓 輸 出最高輸出頻率(Hz) 0.1~400Hz機型重量kg/Unit 2.2/1.5 2.2/1.5 2.2/1.5 2.2 3.2 3.2 額定輸入電流(A) 6.3/2.9 11.5/7.6 15.7/8.8 27/12.5 19.6 28 單相機種三相輸入電流 3.2 6.3 9.0 12.5 - -單/三相電源 三相電源容許電壓變動範圍 180~264VAC 電 源容許頻率變動50/60Hz ±5%460系列：型號 VFD- M007 015 022 037 055 075 馬達輸出額定功率(kW) 0.75 1.5 2.2 3.7 5.5 7.5馬達輸出額定功率(HP)1.02.03.0 5.0 7.5 10 額定輸出容量(kVA) 2.3 3.1 3.8 6.2 9.9 13.7 額定輸出電流(A) 3.04.05.0 8.2 13 18最大輸出電壓(V)對應輸入電壓 輸出 最高輸出頻率(Hz) 0.1~400Hz機型重量kg/Unit 1.5 1.5 2.0 3.2 3.2 3.3 額定輸入電流(A) 4.2 5.7 6.0 8.5 14 23 單相機種三相輸入電流- - - - - -三相電源容許電壓變動範圍342〜528VAC 電 源 容許頻率變動50/60Hz ±5%3控制方式 正弦波SPWM 方式 (載波頻率1kHz~15kHz)/(Sensorless Vector Control)輸出頻率解析度0.1Hz轉矩特性 具轉矩補償、轉差補償，在5Hz 時啟動轉矩可達150%以上過負載耐量額定輸出電流的150%，一分鐘加速、減速時間 0.1~600秒(可分別獨立設定)V/F 曲線 任意V/F 曲線設定控 制 特 性失速防止動作位準以額定電流百分比設定，50~200%數位操作器由▲▼設定頻率 設定信號外部信號電位器5k Ω/0.5W ，DC0~+10V (輸入阻抗47k Ω)4~20mA (輸出阻抗250Ω)，串列通信RS485多功能輸入選擇一~五(7段速、寸動、上/下指令)數位操作器 由RUN,STOP 鍵設定運轉 設定信號外部信號多機能運轉模式運轉，串列通信MODBUS(RS485)多功能輸入信號多段速指令1~7選擇，寸動指令，加減速禁止指令，第一/二加減速切換指令，計數器，可程式運轉，外部B.B. 第一/二頻率來源選擇，遞增/遞減頻率端子設定多功能輸出信號 運轉中，運轉頻率到達，設定頻率到達，零速，B.B.中， 異常指示Local/Remote 指示、計數到達指示，可程式運轉運 轉 特 性類比輸出信號類比頻率/電流信號輸出其它功能載波頻率調整、S-曲線、異常記錄檢查、自動調適加減速、過電流失速防止、過電壓失速防止、反轉禁止設定AVR 功能、、瞬時停電再啟動、參數鎖定/重置、節能運轉、 PID 回授控制、直流制動起始頻率設定、頻率上下限設定、 串列通信RS485、直流制動、睡眠甦醒功能、簡易定位功能保護功能 過電壓、過電流、低電壓、過負載限制、電子熱電驛、過熱自我測試、接地保護、異常接點冷卻方式 強制風冷使用場所高度1000m 以下，室內（無腐蝕性氣體、液體、無塵垢）環境溫度 -10℃〜50℃（無結露且無結凍）*(5.5kW 以上為-10℃〜40℃)保存溫度 -20℃〜60℃ 濕度 90%RH 以下（無結露）環 境振動 20Hz 以下9.80665m/s 2（1G ） 20〜50Hz 5.88m/s 2（0.6G ）註：三相機種不可以輸入單相電源使用，若使用單相電源對變頻器壽命及特性有嚴重影響。
台达变频器参数手册
(精)
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除
参数码参数名称设定范围初始值限制 11-38 1：速度限制来源为频率命令来源 (参数 00-20与 11-37/11-38 2：频率命令来源(参数 00-20 0~120% 0~120% 10 10 0 备注转矩模式正方向速度限制转矩模式反方向速度11-38 限制零转矩命令的模式选 11-39 择11-37 11-40 11-41 11-42 11-43 11-44 11-45 0：转矩模式 1：速度模式 0: 外部端子 1: 保留点对点位置控制命令 2: RS485 3: CAN 来源 4: 保留 5: 通讯卡保留系统控制旗标 0000~FFFFh 点对点位置控制最大 0.00~ 600.00Hz 频率点对点位置控制加速 0.00~ 655.35 秒时间点对点位置控制减速 0.00~ 655.35 秒时间 0 0000 10.00 1.00 3.00 DPD-T_36
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除11。

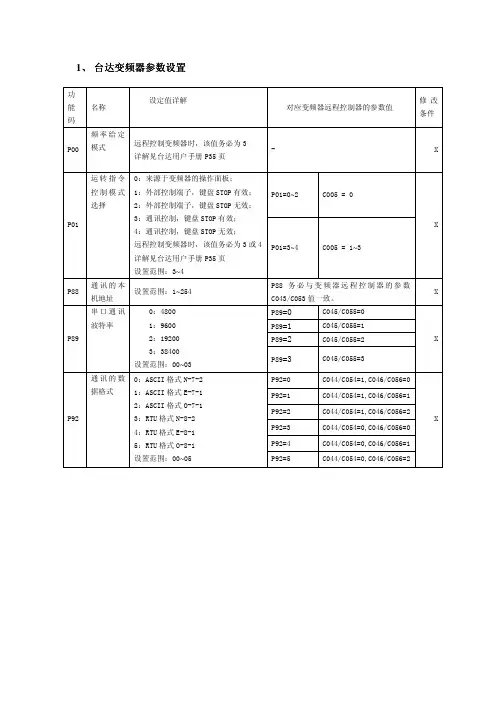

1、台达变频器参数设置功能码 名称设定值详解对应变频器远程控制器的参数值修改条件P00 频率给定模式远程控制变频器时，该值务必为3详解见台达用户手册P35页- XP01=0~2 C005 = 0P01 运转指令控制模式选择0：来源于变频器的操作面板；1：外部控制端子，键盘STOP有效；2：外部控制端子，键盘STOP无效；3：通讯控制，键盘STOP有效；4：通讯控制，键盘STOP无效；远程控制变频器时，该值务必为3或4详解见台达用户手册P35页设置范围：3~4P01=3~4 C005 = 1~3XP88 通讯的本机地址设置范围：1~254P88务必与变频器远程控制器的参数C043/C053值一致。
XP89=0 C045/C055=0P89=1 C045/C055=1P89=2 C045/C055=2P89 串口通讯波特率0：48001：96002：192003：38400设置范围：00~03P89=3 C045/C055=3XP92=0 C044/C054=1,C046/C056=0P92=1 C044/C054=1,C046/C056=1P92=2 C044/C054=1,C046/C056=2P92=3 C044/C054=0,C046/C056=0P92=4 C044/C054=0,C046/C056=1P92 通讯的数据格式0：ASCII格式N-7-21：ASCII格式E-7-12：ASCII格式O-7-13：RTU格式N-8-24：RTU格式E-8-15：RTU格式O-8-1设置范围：00~05 P92=5 C044/C054=0,C046/C056=2X功能码 名称 设定值详解对应变频器远程控制器的参数值修改条件F111 设定频率上限建议最大输出频率的值设为和远程控制器的C023参数的值相同。
默认为50Hz设置范围：0~400HzF111 = C023F004=0~1 C005 = 0F200 启动给定方式选择0：来源于变频器的操作面板；1：外部控制端子；远程控制变频器时，该值可为二者中的一个设置范围：0~1 F004=2 C005 = 1~3XF204 主频率来源远程控制变频器时，该值务必为：5由上位机给定F204务必为5 XF900 本机地址 设置范围：1~247 F900务必与变频器远程控制器的参数C043/C053值一致。
1序言感謝您採用台達高性能•迷你型交流馬達驅動器 VFD-M 系列。
VFD-M 係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。
本手冊提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流馬達驅動器相關注意事項。
為了確保能夠正確地安裝及操作本交流馬達驅動器，請在裝機之前，詳細閱讀本使用手冊，並請妥善保存及交由該機器的使用者。
以下為特別需要注意的事項：實施配線，務必關閉電源。
在交流馬達驅動器內部的電子元件對靜電特別敏感，因此不可將異物置入交流馬達驅動器內部或觸摸主電路板。
切斷交流電源後，交流馬達驅動器數位操作器指示燈未熄滅前，表示交流馬達驅動器內部仍有高壓十分危險，請勿觸摸內部電路及零組件。
交流馬達驅動器端子務必正確的接地。
絕不可將交流馬達驅動器輸出端子 U/L1，V/L2，W/L3 連接至AC 電源。
2標準規格115系列：型號 VFD- M 002 004 007 馬達輸出額定功率(kW) 0.2 0.4 0.75 馬達輸出額定功率(HP) 0.25 0.5 1.0額定輸出容量(kVA) 0.6 1.0 1.6 額定輸出電流(A) 1.6 2.5 4.2 最大輸出電壓(V) ¨J 輸出最高輸出頻率(Hz) 0.1~400Hz 機型重量kg/Unit 2.2/1.5 2.2/1.5 2.2/1.5 額定輸入電流(A) 6 9 16 容許電壓變動範圍 單相電源100~120VAC 電 源容許頻率變動 50/60Hz ±5%230系列：型號 VFD- M 004 007 015 022 037 055 馬達輸出額定功率(kW) 0.4 0.75 1.5 2.2 3.7 5.5 馬達輸出額定功率(HP)0.5 1.0 2.0 3.0 5.0 7.5 額定輸出容量(kVA)1.0 1.92.73.8 6.5 9.5 額定輸出電流(A) 2.5 5.0 7.0 10 17 25 最大輸出電壓(V) 對應輸入電壓 輸 出最高輸出頻率(Hz) 0.1~400Hz機型重量kg/Unit 2.2/1.5 2.2/1.5 2.2/1.5 2.2 3.2 3.2 額定輸入電流(A) 6.3/2.9 11.5/7.6 15.7/8.8 27/12.5 19.6 28 單相機種三相輸入電流 3.2 6.3 9.0 12.5 - -單/三相電源 三相電源容許電壓變動範圍 180~264VAC 電 源容許頻率變動50/60Hz ±5%460系列：型號 VFD- M007 015 022 037 055 075 馬達輸出額定功率(kW) 0.75 1.5 2.2 3.7 5.5 7.5馬達輸出額定功率(HP)1.02.03.0 5.0 7.5 10 額定輸出容量(kVA) 2.3 3.1 3.8 6.2 9.9 13.7 額定輸出電流(A) 3.04.05.0 8.2 13 18最大輸出電壓(V)對應輸入電壓 輸出 最高輸出頻率(Hz) 0.1~400Hz機型重量kg/Unit 1.5 1.5 2.0 3.2 3.2 3.3 額定輸入電流(A) 4.2 5.7 6.0 8.5 14 23 單相機種三相輸入電流- - - - - -三相電源容許電壓變動範圍342〜528VAC 電 源 容許頻率變動50/60Hz ±5%3控制方式 正弦波SPWM 方式 (載波頻率1kHz~15kHz)/(Sensorless Vector Control)輸出頻率解析度0.1Hz轉矩特性 具轉矩補償、轉差補償，在5Hz 時啟動轉矩可達150%以上過負載耐量額定輸出電流的150%，一分鐘加速、減速時間 0.1~600秒(可分別獨立設定)V/F 曲線 任意V/F 曲線設定控 制 特 性失速防止動作位準以額定電流百分比設定，50~200%數位操作器由▲▼設定頻率 設定信號外部信號電位器5k Ω/0.5W ，DC0~+10V (輸入阻抗47k Ω)4~20mA (輸出阻抗250Ω)，串列通信RS485多功能輸入選擇一~五(7段速、寸動、上/下指令)數位操作器 由RUN,STOP 鍵設定運轉 設定信號外部信號多機能運轉模式運轉，串列通信MODBUS(RS485)多功能輸入信號多段速指令1~7選擇，寸動指令，加減速禁止指令，第一/二加減速切換指令，計數器，可程式運轉，外部B.B. 第一/二頻率來源選擇，遞增/遞減頻率端子設定多功能輸出信號 運轉中，運轉頻率到達，設定頻率到達，零速，B.B.中， 異常指示Local/Remote 指示、計數到達指示，可程式運轉運 轉 特 性類比輸出信號類比頻率/電流信號輸出其它功能載波頻率調整、S-曲線、異常記錄檢查、自動調適加減速、過電流失速防止、過電壓失速防止、反轉禁止設定AVR 功能、、瞬時停電再啟動、參數鎖定/重置、節能運轉、 PID 回授控制、直流制動起始頻率設定、頻率上下限設定、 串列通信RS485、直流制動、睡眠甦醒功能、簡易定位功能保護功能 過電壓、過電流、低電壓、過負載限制、電子熱電驛、過熱自我測試、接地保護、異常接點冷卻方式 強制風冷使用場所高度1000m 以下，室內（無腐蝕性氣體、液體、無塵垢）環境溫度 -10℃〜50℃（無結露且無結凍）*(5.5kW 以上為-10℃〜40℃)保存溫度 -20℃〜60℃ 濕度 90%RH 以下（無結露）環 境振動 20Hz 以下9.80665m/s 2（1G ） 20〜50Hz 5.88m/s 2（0.6G ）註：三相機種不可以輸入單相電源使用，若使用單相電源對變頻器壽命及特性有嚴重影響。
1序言感謝您採用台達高性能•迷你型交流馬達驅動器 VFD-M 系列。
VFD-M 係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。
本手冊提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流馬達驅動器相關注意事項。
為了確保能夠正確地安裝及操作本交流馬達驅動器，請在裝機之前，詳細閱讀本使用手冊，並請妥善保存及交由該機器的使用者。
以下為特別需要注意的事項：實施配線，務必關閉電源。
在交流馬達驅動器內部的電子元件對靜電特別敏感，因此不可將異物置入交流馬達驅動器內部或觸摸主電路板。
切斷交流電源後，交流馬達驅動器數位操作器指示燈未熄滅前，表示交流馬達驅動器內部仍有高壓十分危險，請勿觸摸內部電路及零組件。
交流馬達驅動器端子務必正確的接地。
絕不可將交流馬達驅動器輸出端子 U/L1，V/L2，W/L3 連接至AC 電源。
2標準規格115系列：型號 VFD- M 002 004 007 馬達輸出額定功率(kW) 0.2 0.4 0.75 馬達輸出額定功率(HP) 0.25 0.5 1.0額定輸出容量(kVA) 0.6 1.0 1.6 額定輸出電流(A) 1.6 2.5 4.2 最大輸出電壓(V) ¨J 輸出最高輸出頻率(Hz) 0.1~400Hz 機型重量kg/Unit 2.2/1.5 2.2/1.5 2.2/1.5 額定輸入電流(A) 6 9 16 容許電壓變動範圍 單相電源100~120VAC 電 源容許頻率變動 50/60Hz ±5%230系列：型號 VFD- M 004 007 015 022 037 055 馬達輸出額定功率(kW) 0.4 0.75 1.5 2.2 3.7 5.5 馬達輸出額定功率(HP)0.5 1.0 2.0 3.0 5.0 7.5 額定輸出容量(kVA)1.0 1.92.73.8 6.5 9.5 額定輸出電流(A) 2.5 5.0 7.0 10 17 25 最大輸出電壓(V) 對應輸入電壓 輸 出最高輸出頻率(Hz) 0.1~400Hz機型重量kg/Unit 2.2/1.5 2.2/1.5 2.2/1.5 2.2 3.2 3.2 額定輸入電流(A) 6.3/2.9 11.5/7.6 15.7/8.8 27/12.5 19.6 28 單相機種三相輸入電流 3.2 6.3 9.0 12.5 - -單/三相電源 三相電源容許電壓變動範圍 180~264VAC 電 源容許頻率變動50/60Hz ±5%460系列：型號 VFD- M007 015 022 037 055 075 馬達輸出額定功率(kW) 0.75 1.5 2.2 3.7 5.5 7.5馬達輸出額定功率(HP)1.02.03.0 5.0 7.5 10 額定輸出容量(kVA) 2.3 3.1 3.8 6.2 9.9 13.7 額定輸出電流(A) 3.04.05.0 8.2 13 18最大輸出電壓(V)對應輸入電壓 輸出 最高輸出頻率(Hz) 0.1~400Hz機型重量kg/Unit 1.5 1.5 2.0 3.2 3.2 3.3 額定輸入電流(A) 4.2 5.7 6.0 8.5 14 23 單相機種三相輸入電流- - - - - -三相電源容許電壓變動範圍342〜528VAC 電 源 容許頻率變動50/60Hz ±5%3控制方式 正弦波SPWM 方式 (載波頻率1kHz~15kHz)/(Sensorless Vector Control)輸出頻率解析度0.1Hz轉矩特性 具轉矩補償、轉差補償，在5Hz 時啟動轉矩可達150%以上過負載耐量額定輸出電流的150%，一分鐘加速、減速時間 0.1~600秒(可分別獨立設定)V/F 曲線 任意V/F 曲線設定控 制 特 性失速防止動作位準以額定電流百分比設定，50~200%數位操作器由▲▼設定頻率 設定信號外部信號電位器5k Ω/0.5W ，DC0~+10V (輸入阻抗47k Ω)4~20mA (輸出阻抗250Ω)，串列通信RS485多功能輸入選擇一~五(7段速、寸動、上/下指令)數位操作器 由RUN,STOP 鍵設定運轉 設定信號外部信號多機能運轉模式運轉，串列通信MODBUS(RS485)多功能輸入信號多段速指令1~7選擇，寸動指令，加減速禁止指令，第一/二加減速切換指令，計數器，可程式運轉，外部B.B. 第一/二頻率來源選擇，遞增/遞減頻率端子設定多功能輸出信號 運轉中，運轉頻率到達，設定頻率到達，零速，B.B.中， 異常指示Local/Remote 指示、計數到達指示，可程式運轉運 轉 特 性類比輸出信號類比頻率/電流信號輸出其它功能載波頻率調整、S-曲線、異常記錄檢查、自動調適加減速、過電流失速防止、過電壓失速防止、反轉禁止設定AVR 功能、、瞬時停電再啟動、參數鎖定/重置、節能運轉、 PID 回授控制、直流制動起始頻率設定、頻率上下限設定、 串列通信RS485、直流制動、睡眠甦醒功能、簡易定位功能保護功能 過電壓、過電流、低電壓、過負載限制、電子熱電驛、過熱自我測試、接地保護、異常接點冷卻方式 強制風冷使用場所高度1000m 以下，室內（無腐蝕性氣體、液體、無塵垢）環境溫度 -10℃〜50℃（無結露且無結凍）*(5.5kW 以上為-10℃〜40℃)保存溫度 -20℃〜60℃ 濕度 90%RH 以下（無結露）環 境振動 20Hz 以下9.80665m/s 2（1G ） 20〜50Hz 5.88m/s 2（0.6G ）註：三相機種不可以輸入單相電源使用，若使用單相電源對變頻器壽命及特性有嚴重影響。

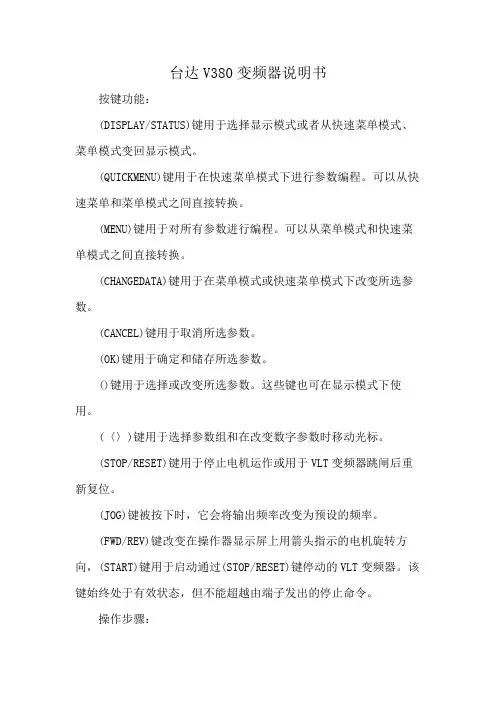

台达V380变频器说明书按键功能：(DISPLAY/STATUS)键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICKMENU)键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU)键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGEDATA)键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL)键用于取消所选参数。
(OK)键用于确定和储存所选参数。
()键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET)键用于停止电机运作或用于VLT变频器跳闸后重新复位。
(JOG)键被按下时，它会将输出频率改变为预设的频率。
(FWD/REV)键改变在操作器显示屏上用箭头指示的电机旋转方向，(START)键用于启动通过(STOP/RESET)键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按(MENU)键进入功能菜单。
2、按()或(〈〉)键选择参数。
3、按(CHANGEDATA)键进入数据改变模式。
4、按()键改变数据值。
5、按(OK)键存储改变的数据。
6、按(DISPLAY/STATUS)键返回到正常模式。
变频器故障内容(10VOLTLOW)警告1：低于10V (LIVEZEROERROR)警告/报警2：电流信号零点故障(NOMOTOR)警告/报警3：无电机(MAINSPHASELOSS)警告/报警4：缺相(DCLINKVOLTAGEHIGH)警告5：高电压警告(DCLINKVOLTAGELOW)警告6：低电压警告(DCLINKOVERVOLT)警告7：过电压(DCLINKUNDERVOLT)警告/报警8：欠电压(INVERTERTIME)警告/报警9：逆变器过载(MOTORTIME)警告/报警10：电机温度过高(MOTORTHERMISTOR)警告/报警11：电机过热(热敏电阻) (TORQUELIMIT)警告/报警12：过转矩极限(OVERCURRENT)警告/报警13：过电流(EARTHFAULT)报警14：接地电流(SWITCHMODEFAULT)报警15：载波模式故障(CURR.SHORTCIRCUIT)报警16:短路(ST DBUSTIMEOUT)警告/报警17:标准总线无信号(HP FBBUSTIMEOUT)警告/报警18:HPFB总线无信号(EE ERRORPOWERCARD)警告19:电源卡EEPROM故障(EE ERRORCTRLCARD)警告20:控制卡EEPROM故障(AUTO MOTORADAPTOK)报警21:自动适配正常。

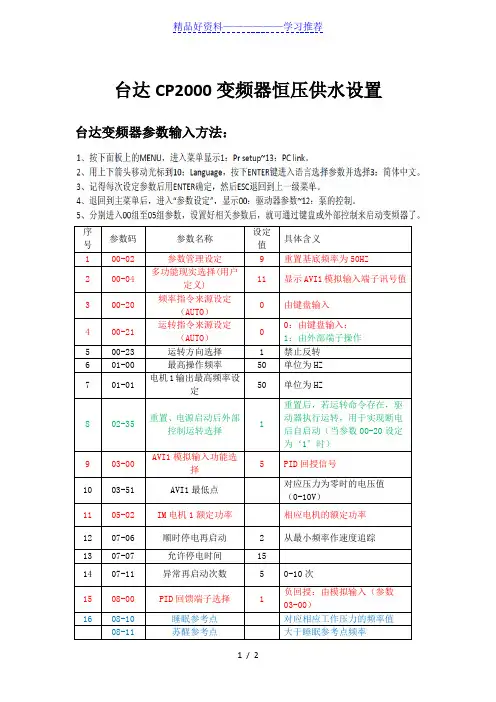

台达CP2000变频器恒压供水设置
台达变频器参数输入方法：
序
设定
2 睡眠唤醒功能
CP2000
可设置睡眠频率08-10、睡眠时间08-12和苏醒频率08-11，当频率命令
低于睡眠频率时，在睡眠时间内，变频器运转频率为睡眠频率 08-10，当给定低
于睡眠频率的时间超过睡眠时间时，变频器进入睡眠状态，输出频率为0，直至
速度命令达到苏醒频率时，变频器进入苏醒状态，按频率给定命令运行。
图4
为睡眠、苏醒功能示意图。
图4 睡眠、苏醒功能示意图
注：表格中用红色标记的为必须设置的参数，绿色的为需要设置断电恢复后变频器自动启动的参数选项。
蓝色标记的为休眠功能选项参数。
黑色字体表示需要修正完善的参数。
当用户拿到产品机种时，请参考下列步骤，以确保使用安全。
1）打开包装后，先确认产品是否因运送途中有所损坏。
检查并确定外箱及机身的铭牌标签，是否相符合。
2）确认配线是否该变频器的电压范围。
安装变频器时，请参照安装手册内容说明进行安装。
3）连接电源前，请先确认连接电源、马达、控制板、操作面板等等，是否正确安装。
4）变频器在进行配线时，请留意输入端子「R/L1、S/L2、T/L3」与输出端子「U/T1、V/T2、W/T3」接线位置，请勿接错端子以避免造成机器损坏。
5）通电后，藉由数字操作器（KPMS-LE01）设定各参数群。
先以低频率试运转，慢慢调高频率到达指定的速度。
1-1 铭牌说明1-2 型号说明1-3 序号说明1-4 接地短路片说明接地短路片：(1) 变频器内部装置有突波吸收器（Varistor / MOVs），安装于电源输入相对相间与相对地间，防止电源端的瞬间雷击高压突波造成变频器非预期的停机或损坏，安装于相对地间的突波吸收器对地透过短路片连接，保护电源对大地间的高压突波，移除将失去其相对地间的保护作用。
(2) 内建EMC滤波器机种，其中共模电容电路透过短路片与地端连接，产生高频噪声回路路径，隔绝高频干扰，移除短路片将降低EMC 滤波器效能。
EMC滤波器中的共模电容会产生漏电流, 虽有规范限制漏电流，但多台内建EMC 变频器连接时，仍可能造成使得漏电保护开关跳脱或与其他设备有兼容性问题。
移除短路片可降低漏电流，此设置将不保证符合EMC 规格。
框号A~F 螺丝扭力：4~6 kg-cm / [ 3.5~5.2 lb-in. ] / [0.39~0.59 Nm]将螺丝松开后，把接地短路片取出（如下图所示）。
取出接地短路片后，务必锁回螺丝。
框号B~F （内建EMC filter机种）用一字起子将接地短路片取出（如下图所示）。
錯誤接地線配線方式接地端子接地端子错误接地线配线方式主电源与接地隔离：当变频器配电系统为浮地系统（IT ）或是不对称接地（TN ），则必须移除接地短路片。

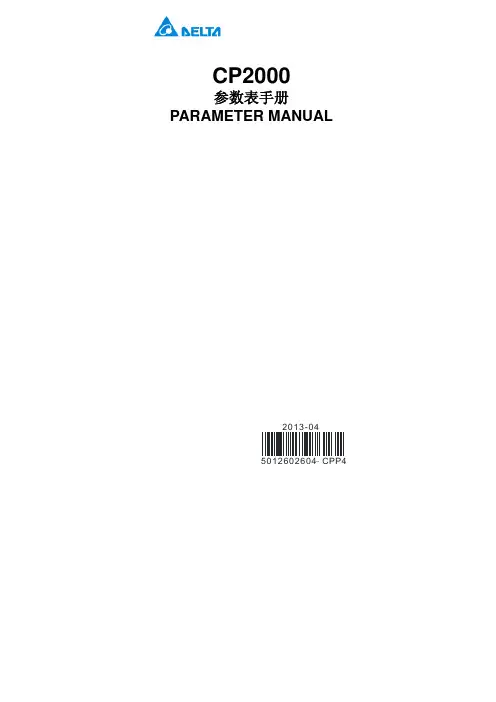

CP2000参数表手册PARAMETER MANUAL2013-04-5012602604CPP4使用者可快速搜寻各参数的设定范围及出厂设定值，方便自行设定参数。
可以藉由操作面板设定参数、变更设定值及重置参数。
2）「备注」字段，提供使用者在自行设定后，可记录下自行设定值。
3）详尽的参数说明，请参阅使用手册。
00驱动器参数参数码参数名称设定范围初始值备注00-00驱动器机种代码识别4: 230V, 1HP (0.75kW)5: 460 V, 1HP (0.75kW)6: 230V, 2HP (1.5kW)7: 460 V, 2HP (1.5kW)8: 230V, 3HP (2.2kW)9: 460 V, 3HP (2.2kW)10: 230V, 5HP (3.7kW)11: 460 V, 5HP (3.7kW)12: 230V, 7.5HP (5.5kW)13: 460 V, 7.5HP (5.5kW)14: 230V, 10HP (7.5kW)15: 460V, 10HP (7.5kW)16: 230V, 15HP (11kW)17: 460V, 15HP (11kW)18: 230V, 20HP (15kW)19: 460V, 20HP (15kW)20: 230V, 25HP (18.5kW)21: 460V, 25HP (18.5kW)22: 230V, 30HP (22kW)23: 460V, 30HP (22kW)24: 230V, 40HP (30kW)25: 460V, 40HP (30kW)26: 230V, 50HP (37kW)27: 460V, 50HP (37kW)28: 230V, 60HP (45kW)29: 460V, 60HP (45kW)30: 230V, 75HP (55kW)31: 460V, 75HP (55kW)32: 230V, 100HP (75kW)33: 460V, 100HP (75kW)34: 230V, 125HP(90kW)35: 460V, 125HP (90kW)37: 460V, 150HP (110kW)39: 460V, 175HP(132kW)41: 460V, 215HP(160kW)43: 460V, 250HP(185kW)45: 460V, 300HP(220kW)47: 460V, 375HP(280kW)49: 460V, 425HP(315kW)51: 460V, 475HP(355kW)53: 460V, 536HP(400kW)90: 230V, 4HP (3.0kW)91: 460V, 4HP (3.0kW)93：460V, 5.5HP (4.0kW)只读00-01 驱动器额定电流显示依机种显示只读00-02 参数管理设定0：无功能1：参数写保护5 : KWH 显示归零6：重置PLC (包含CANopen主站相关设定)7：重置CANopen从站相关设定9：参数重置（基底频率为50Hz）10：参数重置（基底频率为60Hz）00-03 开机显示画面选择0：F (频率命令）1：H (输出频率）2：U (使用者定义）3：A (输出电流）SC-100-04 多功能显示选择（使用者定义）0：显示驱动器至电机之输出电流（A）1：显示计数值（c）2：显示驱动器实际输出频率（H）3：显示驱动器内直流侧之电压值DC-BUS电压（u）4：显示驱动器之U, V, W输出电压值（E）5：显示驱动器输出之功因角度（n）6：显示驱动器输出之功率kW（P）8：显示驱动器估算之输出转矩N-m%（t）10：显示PID回授值%（b）11：显示AVI1模拟输入端子之讯号值%（1.）12：显示ACI模拟输入端子之讯号值%（2.）13：显示AVI2模拟输入端子之讯号值%（3.）14：显示驱动器功率模块IGBT的温度℃（i.）15：显示驱动器散热片温度℃（c.）16：数字输入 ON/OFF 状态（i）17：数字输出 ON/OFF 状态（o）18：显示正在执行多段速的段速（S）19：数字输入对应之CPU 脚位状态（d.）20：数字输出对应之CPU 脚位状态（O.）25：显示oL counter (h.)26：GFF 的Percent值27：DC-BUS 涟波电压 (r.)28：显示PLC缓存器D1043之值（C）30：使用者定义输出显示(U)31：参数00-05使用者增益显示(K)34: 风扇运转速度(%) (F.)37: 保留38: 驱动器状态(6.)41: KWH显示，单位KWH(J)42: PID目标值，单位%(L)43: PID补偿，单位%(o.)44: PID输出频率, 单位Hz(b.)300-05 实际输出频率比例增益0~160.00 1.0000-06 软件版本仅供读取 #.##00-07 参数保护解碼输入0～655350~4：记录密码错误次数00-08 参数保护密码输入0～655350：未设定密码锁或00-07密码输入成功1：参数已被锁定00-09~00-10保留00-11 速度模式控制选择0：VF（V/F控制）2：SVC（无感测向量控制）00-12~00-15保留00-16 负载选择0：轻负载1：一般负载00-17 载波频率2~15kHz轻载: 1~20hp 8SC-2ㄧ般负载: 0.5~15HP轻载: 1~25hp2~15kHz460V ㄧ般负载: 0.5~20HP轻载: 25~60hp2~10kHz230V ㄧ般负载: 20~50hp轻载: 30~100hp2~10kHz460V ㄧ般负载: 25~75hp6轻载: 75~125hp2~9kHz230V ㄧ般负载: 60~100hp轻载: 125~536hp2~9kHz460V ㄧ般负载: 100~475hp4 00-18 保留00-19 PLC 命令屏蔽(SOOC, SOOF,SOTC )Bit 0: 控制命令强制由PLC控制Bit 1: 频率命令强制由PLC控制00-20 频率指令来源设定（AUTO）0：由键盘输入1：由通讯RS485输入2：由外部模拟输入（参数03-00）3：由外部up/down端子6：由CANopen通讯卡8：由通讯卡(不含CANopen卡)00-21 运转指令来源设定（AUTO）0：数字操作器操作1：外部端子操作，键盘 Stop 无效2：通讯RS-485，键盘 Stop 无效3：由CANopen通讯卡5：由通讯卡(不含CANopen卡)00-22 停车方式0：以减速煞车方式停止1：以自由运转方式停止00-23 运转方向选择0：可正反转1：禁止反转2：禁止正转00-24 通讯频率命令记忆仅供读取只读SC-300-25 使用者定义属性Bit 0~3: 控制使用者定义的小数点数0000b:: 无小数点0001b: 小数点1位0010b: 小数点2位0011b: 小数点3位Bit 4~15 :控制使用者定义的单位显示000Xh : Hz001xh : rpm002xh : %003xh : kg004xH: m/s005xH: kW006xH: HP007xH: ppm008xH: 1/m009xH: kg/s00AxH: kg/m00BxH: kg/h00CxH: lb/s00DxH: lb/m00ExH: lb/h00FxH: ft/s010xH: ft/m011xH: m012xH: ft013xH: degC014xH: degF015xH: mbar016xH: bar017xH: Pa018xH: kPa019xH: mWG01AxH: inWG01BxH: ftWG01CxH: psi01DxH: atm01ExH: L/s01FxH: L/m020xH: L/h021xH: m3/s022xH: m3/h023xH: GPM024xH: CFM00-26 使用者定义的最大值P00-25 Bit 0~3 = 0000b：无功能：0设定范围：1~65535P00-25 Bit 0~3 = 0001b：无功能：0.0设定范围：0.1~6553.5P00-25 Bit 0~3 = 0010b：无功能：0.00设定范围：0.01~655.35P00-25 Bit 0~3 = 0011b：无功能：0.000设定范围：0.001~65.53500-27 使用者定义的设定值仅供读取只读SC-400-28 自动模式切换手动模式Bit0 : 睡眠功能控制位0: 取消睡眠功能1: 睡眠功能与自动模式相同Bit1 : 单位显示控制位0: 单位显示改为 Hz1: 单位显示与自动模式相同Bit2 : PID 控制位0: 取消PID 控制1: PID控制与自动模式相同00-29 LOCAL/REMOTE动作选择0：使用标准的HOA 功能1：Local/Remote 切换不维持频率与运转狀态2：Local/Remote 切换, 维持Remote 的频率与运转狀态3：Local/Remote 切换, 维持Local的频率与运转狀态4：Local/Remote 切换, 维持兩者的频率与运转狀态00-30 频率指令来源设定（HAND）0：由键盘输入1：由通讯RS485输入2：由外部模拟输入（参数03-00）3：由外部up/down端子6：由CANopen通讯卡8：由通讯卡(不含CANopen卡)00-31 运转指令来源设定（HAND）0：数字操作器操作1：外部端子操作，键盘 Stop 无效2：通讯RS-485，键盘 Stop 无效3：由CANopen通讯卡5：由通讯卡(不含CANopen卡)00-32 数字操作器STOP键致能0 : 数字操作器STOP键无效1 : 数字操作器STOP键有效00-33~00-47保留00-48 电流显示滤波 0.001～65.535 0.100 00-49 显示滤波时间 0.001～65.535 0.100 00-50 软件发行日期仅供讀取只读00-51~00-60保留SC-501 基本参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注01-00最高操作频率50.00~600.00Hz 60.00/ 50.0001-01 电机1输出最高频率设定0.00~600.00Hz60.00/50.0001-02 电机1输出最大电压设定230V机种：0.0V~255.0V460V机种：0.0V~510.0V200.0400.001-03 电机1输出中间1频率设定0.00~600.00Hz 3.0001-04 电机1输出中间1电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V11.022.001-05 电机1输出中间2频率设定0.00~600.00Hz 0.5001-06 电机1输出中间2电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V2.04.001-07 电机1输出最低频率设定0.00~600.00Hz 0.0001-08 电机1输出最小电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V0.00.001-09 启动频率 0.00~600.00Hz 0.50 01-10 上限频率 0.00~600.00Hz 600.00 01-11 下限频率 0.00~600.00Hz 001-12 第一加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-13 第一减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-14 第二加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-15 第二减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-16 第三加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-17 第三减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-18 第四加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-19 第四减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-20 寸动(JOG)加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-21 寸动(JOG)减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-22 寸动(JOG)频率设定0.00~600.00Hz 6.0001-23 第一段/第四段加减速切换频率0.00~600.00Hz 0.0001-24 S加速起始时间设定1参数01-45=0：0.00~25.00秒参数01-45=1：0.0~25.0秒0.200.2SC-6参数码参数名称设定范围初始值备注01-25 S加速到达时间设定2参数01-45=0：0.00~25.00秒参数01-45=1：0.0~25.0秒0.200.201-26 S减速起始时间设定1参数01-45=0：0.00~25.00秒参数01-45=1：0.0~25.0秒0.200.201-27 S减速到达时间设定2参数01-45=0：0.00~25.00秒参数01-45=1：0.0~25.0秒0.200.201-28 禁止设定频率1上限0.00~600.00Hz 0.0001-29 禁止设定频率1下限0.00~600.00Hz 0.0001-30 禁止设定频率2上限0.00~600.00Hz 0.0001-31 禁止设定频率2下限0.00~600.00Hz 0.0001-32 禁止设定频率3上限0.00~600.00Hz 0.0001-33 禁止设定频率3下限0.00~600.00Hz 0.0001-34 零速模式选择0：输出等待1：零速运转2：Fmin (依据參數01-07、01-41)01-35 电机2输出最高频率设定0.00~600.00Hz60.00/50.0001-36 电机2输出最大电压设定230V机种：0.0V~255.0V460V机种：0.0V~510.0V200.0400.001-37 电机2输出中间1频率设定0.00~600.00Hz 3.0001-38 电机2输出中间1电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V11.0/22.001-39 电机2输出中间2频率设定0.00~600.00Hz 0.5001-40 电机2输出中间2电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V2.04.001-41 电机2输出最低频率设定0.00~600.00Hz 0.0001-42 电机2输出最小电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V0.00.001-43 V/F曲线选择0：一般V/F曲线1：1.5次方V/F曲线2：2次方V/F 曲线01-44 自动加减速设定0：直线加减速1：自动加速，直线减速2：直线加速，自动减速3：自动加减速4：直线，以自动加减速作为失速防止（受限参数01-12~01-21)01-45 加减速及S曲线时间单位0：单位0.01杪1：单位0.1秒01-46 CANopen快速停止时间参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒1.001.0SC-702 数字输入/输出参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注02-00二线/三线式运转控制0：2 线式模式1，电源启动运转控制动作1：2 线式模式2，电源启动运转控制动作2：3 线式，电源启动运转控制动作02-01 多功能输入指令一 (MI1)0：无功能 1 02-02 多功能输入指令二 (MI2)1：多段速指令1 202-03 多功能输入指令三 (MI3)2：多段速指令2 302-04 多功能输入指令四 (MI4)3：多段速指令3 402-05 多功能输入指令五 (MI5)4：多段速指令4 002-06 多功能输入指令六 (MI6)5：异常复归指令Reset 002-07 多功能输入指令七 (MI7)6：JOG指令（依KPC-CC01或外部控制）02-08 多功能输入指令八 (MI8)7：加减速禁止指令 002-26 加装扩充卡之输入端子(MI10)8：第一、二加减速时间切换002-27 加装扩充卡之输入端子(MI11)9：第三、四加减速时间切换002-28 加装扩充卡之输入端子(MI12)10：EF输入(参数07-20) 002-29 加装扩充卡之输入端子(MI13)11：外部中断 B.B.输入(Base Block)02-30 加装扩充卡之输入端子(MI14)12：输出停止 002-31 加装扩充卡之输入端子 13：取消最佳化加减速设定0 (MI15) 14：电机1、2切换15：转速命令来自AVI116：转速命令来自ACI17：转速命令来自AVI218：强制停机(参数07-20)19：递增指令20：递减指令21：PID 功能取消22：计数器清除23：计数输入（MI6）24：FWD JOG指令25：REV JOG指令28：紧急停止(EF1)29：电机线圈Y接确认讯号30：电机线圈△接确认讯号38：写入EEPROM禁止40：强制自由运转停止41：HAND切换42：AUTO切换49：驱动器致能50：从站dEb执行51: PLC 模式切换的选择bit52: PLC 模式切换的选择bit153: CANopen 快速停车的触发54:UVW电磁开关确认55:煞车释放确认信号56: Local/Remote 切换58: 启动火灾模式(withRUN Command)SC-8参数码参数名称设定范围初始值备注59: 启动火灾模式(withoutRUN Command)60:所有电机失效61:电机 #1 失效62:电机 #2 失效63:电机 #3 失效64:电机 #4 失效65:电机 #5 失效66:电机 #6 失效67:电机 #7 失效68:电机 #8 失效02-09 UP/DOWN键模式0：up/down依加减速时间1：up/down定速(参数02-10)02-10 定速UP/DOWN键加减速速率0.01~1.00Hz/ms 0.0102-11 多功能输入响应时间 0.000~30.000秒 0.00502-12 多功能输入模式选择0000h~FFFFh（0：N.O.；1：N.C.）0000h02-13 多功能输出1 RY1 0：无功能 11 02-14 多功能输出2 RY2 1：运转中指示 102-15 多功能输出3 RY3 2：运转速度到达 002-36 加装扩充卡之输出端子(MO10) 或(RA10)3：任意频率到达 1 (参数02-22)02-37 加装扩充卡之输出端子(MO11) 或(RA11)4：任意频率到达 2 (参数02-24)02-38 加装扩充卡之输出端子(MO12) 或(RA12)5：零速(频率命令) 002-39 加装扩充卡之输出端子(MO13) 或(RA13)6：零速含STOP(频率命令)002-40 加装扩充卡之输出端子(MO14) 或(RA14)7：过转矩准位1 002-41 加装扩充卡之输出端子(MO15) 或(RA15)8：过转矩准位2 002-42 加装扩充卡之输出端子(MO16)9：驱动器准备完成 002-43 加装扩充卡之输出端子(MO17)10：低电压警报（LV）(参数06-00)02-44 加装扩充卡之输出端子(MO18)11：故障指示 002-45 加装扩充卡之输出端子(MO19)12：机械煞车释放(参数02-32)02-46 加装扩充卡之输出端子(MO20)13：过热警告(参数06-15)014：软件煞车动作指示(参数07-00)15：PID回授异常16：滑差异常(oSL)17：计数值到达不归0（参数02-20）18：计数值到达（参数02-19）19：基本屏蔽20：警告输出21：过电压警告22：过电流失速防止警告23：过电压失速防止警告24：驱动器操作模式25：正转命令26：反转命令SC-927：高于参数02-33设定电流准位时输出 (>= 02-33)28：低于参数02-33设定电流准位时输出 (< 02-33)29：高于参数02-34的设定频率时输出 (>= 02-34)30：低于参数02-34的设定频率时输出 (< 02-34)31：电机线圈切换Y接命令32：电机线圈切换△接命令33：零速(实际输出频率)34：零速含Stop (实际输出频率)35：错误输出选择 1 (参数06-23)36：错误输出选择 2 (参数06-24)37：错误输出选择 3 (参数06-25)38：错误输出选择 4 (参数06-26)40：运转速度到达含停止44：低电流输出45：UVW电磁开关致能47：停止时煞车闭合50：提供给CANopen当做控制输出51 : 提供给RS485当做控制输出52: 供给通讯卡当做控制输出53:火灾模式指示54:火灾模式旁路指示55:电机 #1输出56:电机 #2输出57:电机 #3输出58:电机 #4输出59:电机 #5输出60:电机 #6输出61:电机 #7输出62:电机 #8输出02-16~02-17保留02-18 多功能输出方向0000h~FFFFh（0：N.O.；1：N.C.）0000h02-19 计数值到达设定 0~65500 0 02-20 指定计数值到达 0~65500 0 02-21 保留02-22 任意到达频率 1 0.00～600.00Hz 60.00/ 50.0002-23 任意到达频率1 宽度 0.00～600.00Hz 2.0002-24 任意到达频率 2 0.00～600.00Hz 60.00/ 50.0002-25 任意到达频率2 宽度 0.00～600.00Hz 2.00 02-32 煞车动作延迟时间 0.000~65.000秒 0.00002-33 多功能输出端子动作之输出电流准位设定0~100% 0SC-1002-34 多功能输出端子动作之输出频率设定0.00~600.00Hz 3.0002-35 重置、电源启动后外部控制运转选择0：无效1：重置后，若运转命令存在，驱动器执行运转02-47~02-49保留02-50 多机能输入端子动作状态监控多机能输入端子动作状态只读02-51 多机能输出端子动作状态监控多机能输出端子动作状态只读02-52 PLC 所使用的外部多功能输入端子监控PLC功能输入端子动作状态只读02-53 PLC所使用的外部多功能输出端子监控PLC功能输出端子动作状态只读02-54 外部端子使用频率命令记忆仅供读取只读SC-11SC-1203 模拟输入/输出参数( 表示可在运转中执行设定功能) 参数码 参数名称 设定范围 初始值备注03-00 AVI1模拟输入功能选择 1 03-01 ACI 模拟输入功能选择003-02 AVI2模拟输入功能选择0：无功能 1：频率命令 4：PID 目标值 5：PID 回授讯号6：正温度系数热敏电阻(PTC)输入值11：PT100热敏电阻值03-03 AVI1 模拟输入偏压 -100.0~100.0% 0 03-04 ACI 模拟输入偏压 -100.0~100.0% 0 03-05 AVI2 模拟正电压输入偏压-100.0~100.0% 003-06 保留03-07 AVI1正负偏压模式 0 03-08 ACI 正负偏压模式 0 03-09 AVI2正负偏压模式 0：无偏压1：低于偏压=偏压 2：高于偏压=偏压 3：以偏压为中心取绝对值 4：以偏压为中心0 03-10 模拟命令偏压动作0：不允许负频率输入，正反转动作由數位操作器或外部端子控制1：允许负频率输入，正频率正转，负频率反转，數位操作器或外部端子控制无法控制正反转0 03-11 AVI1 模拟输入增益 103-12 ACI 模拟输入增益 2 03-13 AVI2 模拟输入增益3 -500.0~500.0% -500.0~500.0%-500.0~500.0%100.0100.0100.0 03-14 AVI2 模拟输入增益4 -500.0~500.0% 100.0 03-15 AVI1模拟输入滤波时间0.00~20.00秒 0.01 03-16 ACI 模拟输入滤波时间0.00~20.00秒 0.01 03-17 AVI2模拟输入滤波时间0.00~20.00秒 0.0103-18 模拟输入相加功能0：不可相加（AVI1、ACI 、AVI2）1：可相加0 03-19 ACI 断线选择 0：无断线选择1：以断线前的频率命令持续运转 2：减速到0H3：立即停车并显示 ACE03-20 多功能输出1 (AFM1) 0：输出频率 (Hz) 0 03-23 多功能输出2（AFM2）1：频率命令 (Hz) 02：电机运转频率(Hz) 3：输出电流 (rms)4：输出电压5：DC Bus 电压6：功率因子7：功率9：AVI1百分比10：ACI 百分比11：AVI2百分比20：CANopen 模拟输出21：RS485 類比输出22: 通讯卡模拟输出23: 固定电压输出03-21 模拟输出一增益（AFM1）0~500.0% 100.0SC-1303-22 模拟输出一反向致能（AFM 1）0：输出电压绝对值1：反向输出0V ；正向输出0-10V2：反向输出5-0V ；正向输出5-10V0 03-24 模拟输出二增益（AFM2）0~500.0% 10003-25 模拟输出二反向致能（AFM 2）0：输出电压绝对值1：反向输出0V ；正向输出0-10V2：反向输出5-0V ；正向输出5-10V 0 03-26 保留03-27 AFM2 输出偏移量 -100.00~100.00% 0.0003-28 AVI1选择 0: 0-10V 1: 0-20mA 2: 4-20mA 003-29 ACI 选择 0: 4-20mA 1: 0-10V2: 0-20mA03-30 PLC 所使用模拟输出端子0000h~FFFFh监控PLC 功能類比输出端子动作狀态0000h03-31 AFM2 输出选择 0 03-34 AFM1 输出选择 0: 0-20mA1: 4-20mA 003-32 AFM1直流输出设定准位0.00~100.00 % 0.0003-33 AFM2 直流输出设定准位0.00~100.00 % 0.0003-35 AFM1输出率波时间 0 ~ 20.00 秒 0.01 03-36 AFM2输出率波时间 0 ~ 20.00 秒 0.01 03-37 ~ 03-49保留 03-50 模拟计算方式 0 ~ 7 7 03-51 AVI1 最低点 当03-28 为0 : 0.00~10.00(V)当03-28不为0 :0.00~20.00(mA)0.00 03-52 AVI1 最低点百分比 0.00~100.00% 0.0003-53 AVI1 中间点 当03-28 为0 : 0.00~10.00(V)当03-28不为0 :0.00~20.00(mA)5.00 03-54 AVI1 中间点百分比 0.00~100.00% 50.0003-55 AVI1 最高点 当03-28 为0 : 0.00~10.00(V)当03-28不为0 :0.00~20.00(mA)10.00 03-56 AVI1 最高点百分比 0.00~100.00% 100.0003-57 ACI 最低点 当03-29 为0 : 0.00~10.00(V)当03-29不为0 :0.00~20.00(mA)4.00 03-58 ACI 最低点百分比 0.00~100.00% 0.0003-59 ACI 中间点 当03-29 为0 : 0.00~10.00(V)当03-29不为0 :0.00~20.00(mA)12.00 03-60 ACI 中间点百分比 0.00~100.00% 50.0003-61 ACI 最高点 当03-29 为0 : 0.00~10.00(V)当03-29不为0 :0.00~20.00(mA)20.00 03-62 ACI 最高点百分比 0.00~100.00% 100.00 03-63 AVI2 最低点电压 0.00~10.00V 0.0003-64 AVI2 最低点百分比 0.00~100.00% 0.00 03-65 AVI2 中间点电压 0.00~10.00V 5.00 03-66 AVI2 中间点百分比 0.00~100.00% 50.00 03-67 AVI2 最高点电压 0.00~10.00V 10.00 03-68 AVI2 最高点百分比 0.00~100.00% 100.00SC-1404-00第一段速0.00~600.00Hz 0.0004-01第二段速0.00~600.00Hz 0.0004-02第三段速0.00~600.00Hz 0.0004-03第四段速0.00~600.00Hz 0.0004-04第五段速0.00~600.00Hz 0.0004-05第六段速0.00~600.00Hz 0.0004-06第七段速0.00~600.00Hz 0.0004-07第八段速0.00~600.00Hz 0.0004-08第九段速0.00~600.00Hz 0.0004-09第十段速0.00~600.00Hz 0.0004-10第十一段速0.00~600.00Hz 0.0004-11第十二段速0.00~600.00Hz 0.0004-12第十三段速0.00~600.00Hz 0.0004-13第十四段速0.00~600.00Hz 0.0004-14第十五段速0.00~600.00Hz 0.0004-15~保留04-4904-50 PLC 暂存位置1 0~65535 0 04-51 PLC 暂存位置2 0~65535 0 04-52 PLC 暂存位置3 0~65535 0 04-53 PLC 暂存位置4 0~65535 0 04-54 PLC 暂存位置5 0~65535 0 04-55 PLC 暂存位置6 0~65535 0 04-56 PLC 暂存位置7 0~65535 0 04-57 PLC 暂存位置8 0~65535 0 04-58 PLC 暂存位置9 0~65535 0 04-59 PLC 暂存位置10 0~65535 0SC-1505-00电机参数自动量测0：无功能1：感应马达之动态测试2：感应马达之静态测试05-01IM电机1满载电流(A)驱动器额定电流的10~120% ###.##05-02 IM电机1额定功率(kW)0~655.35kW ###.##05-03 IM电机1额定转速(rpm)0~655351710(60Hz 4极)；1410(50Hz 4极)171005-04 IM电机1极数 2~20 405-05 IM电机1无载电流(A)0~参数05-01出厂设定值 ###.##05-06 IM电机1参数Rs(定子电阻)0.000~65.535Ω0.00005-07 IM 电机 1 参数Rr(转子电阻)0.000~65.535Ω0.00005-08 IM电机 1 参数Lm(磁通互感量)0.0~6553.5mH 0.005-09 IM电机 1 参数Lx(总漏感抗)0.0~6553.5mH 0.005-10~05-12保留05-13 IM电机2满载电流(A)驱动器额定电流的10~120% ###.##05-14 IM电机2 额定功率(kW)0~655.35kW ###.##05-15 IM电机2 额定转速(rpm)0~655351710(60Hz 4极)；1410(50Hz 4极)171005-16 IM电机2 极数 2~20 405-17 IM电机2 无载电流(A)0~参数05-01出厂设定值 ###.##05-18 IM电机 2 参数Rs（定子电阻）0.000~65.535Ω0.00005-19 IM电机 2 参数Rr(转子电阻)0.000~65.535Ω0.00005-20 IM电机2 参数Lm(磁通互感量)0.0~6553.5mH 0.005-21 IM 电机 2 参数Lx(转子电阻)0.0~6553.5mH 0.005-22 IM电机1/电机 2 选择1：电机12：电机2105-23 IM电机Y-△切换频率设定0.00~600.00Hz 60.0005-24 IM电机Y-△切换致能0：无功能1：致能05-25 IM电机Y-△切换延迟时间0.000~60.000秒0.20005-26 累计电机运转瓦时低字符（W-sec）只读#.#05-27 累计电机运转瓦时高字符（W-sec）只读#.#05-28 累计电机运转瓦时（W-Hour）只读#.#05-29 累计电机运转瓦时低字符（KW-Hour）只读#.#SC-16参数码参数名称设定范围初始值备注05-30 累计电机运转瓦时高字符（KW-Hour）只读#.#05-31 累计电机运转时间(分钟)00~1439 005-32 累计电机运转时间(天数)00~65535 0SC-1706 保护参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注06-00低电压位准230V：160.0~220.0VdcFrame E 以上机种(含)：190.0~220.0V460V：320.0~440.0VdcFrame E 以上机种(含)：380.0~440.0V180.0360.0Frame E 以上机种(含)：200.0/400.006-01 过电压失速防止230V：350.0~450.0Vdc460V：700.0~900.0Vdc380.0760.006-02 过电压失速防止动作选择0：使用传统过电压失速防止1：使用智能型过电压失速防止06-03 加速中过电流失速防止位准一般负载:0~160%（100%对应驱动器的额定电流）;轻负载：0~130%（100%对应驱动器的额定电流）一般负载:120%;轻负载:120%06-04 运转中过电流失速防止位准一般负载:0~160%（100%对应驱动器的额定电流）;轻负载：0~130%（100%对应驱动器的额定电流）一般负载:120%;轻负载:120%06-05 定速运转中过电流失速防止之加减速选择0：依照目前之加减速时间1：依照第一加减速时间2：依照第二加减速时间3：依照第三加减速时间4：依照第四加减速时间5：依照自动加减速06-06 过转矩检出动作选择OT10：不动作1：定速运转中过转矩侦测，继续运转2：定速运转中过转矩侦测，停止运转3：运转中过转矩侦测，继续运转4：运转中过转矩侦测，停止运转06-07 过转矩检出位准OT110~200%（100%对应驱动器的额定电流）12006-08 过转矩检出时间OT10.0~60.0秒 0.106-09 过转矩检出动作选择OT20：不动作1：定速运转中过转矩侦测，继续运转2：定速运转中过转矩侦测，停止运转3：运转中过转矩侦测，继续运转4：运转中过转矩侦测，停止运转06-10 过转矩检出位准OT210~200%（100%对应驱动器的额定电流）12006-11 过转矩检出时间OT20.0~60.0秒 0.106-12 最大电流限制0 ~ 200 15006-13 电子热电驿 1 选择(电机 1)0：恒转矩输出电机1：变转矩输出电机2：无电子热电驿206-14 热电驿 1 作用时间(电机 1)30.0~600.0秒60.006-15 OH过热警告温度准位0.0~110.0℃ 100SC-18参数码参数名称设定范围初始值备注06-16 失速防止限制准位0～100% (参考参数06-03，06-04)5006-17 最近第一异常记录0：无异常记录 0 06-18 最近第二异常记录1：ocA 加速中过电流 006-19 最近第三异常记录2：ocd 减速中过电 006-20 最近第四异常记录3：ocn 恒速中过电流 006-21 最近第五异常记录4：GFF 接地过电流 006-22 最近第六异常记录5：occ IGBT短路保护6：ocS 停止中过电流7：ovA 加速中过电压8：ovd 减速中过电压9：ovn 恒速中过电压10：ovS 停止中过电压11：LvA 加速中低电压12：Lvd 减速中低电压13：Lvn 恒速中低电压14：LvS 停止中低电压15：OrP 输入欠相保护16：oH1 (IGBT过热)17：oH2 (电容过热)18：tH1o (TH1 open：IGBT过热保护线路异常)19：tH2o (TH2 open：散热器保护线路异常)20：保留21：oL (超过150%额定电流一分钟后，驱动器过载)22：EoL1 (电子热动电驿1保护动作)23：EoL2 (电子热动电驿2保护动作)24：oH3 (PTC) 马达过热25：保留26：ot1 过转矩 127：ot2 过转矩 228: Under current 1 (uc1)低电流129:保留30：cF1 内存写入异常31：cF2 内存读出异常32：保留33：cd1 U相电流侦测异常34：cd2 V相电流侦测异常35：cd3 W相电流侦测异常36：Hd0 cc电流侦测异常37：Hd1 oc电流侦测异常38：Hd2 ov流侦测异常39：Hd3 接地电流侦测异常40: 电机参数自动调适失败(AuE)41:AFEPID反馈断线42~47保留48: ACI reference input loss(ACE)49: External fault (EF)外部错误讯号输入50: Emergency stop (EF1)紧急停止SC-19SC-2051: Base Block (BB)外部中断52: Pcode (Password)密码错误53：保留54：cE1 通讯异常55：cE2 通讯异常56：cE3 通讯异常57：cE4 通讯异常58：cE10 通讯 Time Out59：cP10 PU 面板 Time out60：bF 煞车晶体异常61：ydc 电机线圈Y-△切换错误62：dEb 错误63：oSL 转差异常64~65：保留73：S1 外部安全关闸74: FIRE 火灾模式输出79: U PHASE SHORT( U 相短路)80: V PHASE SHORT (V 相短路)81: W PHASE SHORT (W 相短路)82: Output Phase Lose (U 相输出欠相)83: Output Phase Lose (V 相输出欠相)84: Output Phase Lose (W 相输出欠相)101：CGdE CANopen 软件断线1102：CHbE CANopen 软件断线2103：CSyE CANopen 同步错误104：CbFE CANopen 硬件断线105：CIdE CANopen 索引设定错误106：CAdE CANopen 从站站号设定错误107：CFrE CANopen 索引设定超出范围06-23 异常输出选择 1 0 06-24 异常输出选择 2 006-25 异常输出选择 3 0 06-26 异常输出选择 4其数值所对应的Bit 定义如下：Bit 0: 电流 Bit 1: 电压 Bit 2: 过载 Bit 3: 系统 Bit 4: 回授Bit 5: Ext Bit 6: 通讯(参考异常讯息bit 表) 006-27 电子热电驿 2 选择(电机 2)0：恒转矩输出电机1：变转矩输出电机 2：无电子热电驿206-28 热电驿 2 作用时间(电机 2)30.0~600.0秒60.006-29 PTC动作选择0：警告并继续运转1：警告且减速停车2：警告且自由停车3:不警告06-30 PTC 准位 0.0～100.0% 50.0 06-31 故障时频率命令 0.00~655.35Hz 只读06-32 故障时输出频率 0.00~655.35Hz 只读06-33 故障时输出电压值0.0~6553.5 V 只读06-34 故障时直流侧电压值0.0~6553.5 V 只读06-35 故障时输出电流值0.00~655.35 Amp 只读06-36 故障时IGBT温度0.0~6553.5 ℃只读06-37 故障时电容温度 0.0~6553.5℃只读06-38 故障时马达的rpm0~65535 只读06-39 保留06-40 故障时多功能输入端子状态0000h~FFFFh 只读06-41 故障时多功能输出端子状态0000h~FFFFh 只读06-42 故障时驱动器状态0000h~FFFFh 只读06-43 保留06-44 保留06-45 侦测输出欠相处置方式0: 警告并继续运转1: 警告并减速停车2: 警告并自由停车3: 不警告306-46 输出欠相的侦测时间0~65.535秒0.50006-47 侦测电流频带 0~655.35% 1.0006-48 侦测输出欠相的直流制动时间0~65.535秒0.00006-49 保留06-50 侦测输入欠相的时间0.00~600.00秒0.2006-51 保留06-52 侦测输入欠相涟波230V机种: 0.0 ~ 160 Vdc460V机种: 0.0 ~ 320 Vdc30.060.006-53 侦测输入欠相保护之处置方式（orP）0：警告且减速停车1：警告且自由停车06-54 保留06-55 降载波保护设定0：定额定电流，并依照负载电流及温度限制载波1：定载波频率，并依照设定载波限制负载电流2：定额定电流(同设定0)，但关闭电流限制06-56 PT100 电压准位10.000~10.000V 5.00006-57 PT100 电压准位20.000~10.000V 7.00006-58 PT100 准位1保护频率0.00~600.00 Hz 0.0006-59 PT处置延迟 0~6000秒 6006-60 GFF 侦测电流准位 (% 变频器额定电流)0.0~6553.5% 60.0SC-2106-61 GFF 低通滤波增益0.00~655.35 sec 0.1006-62 DEB禁能准位230V机种: 0.0~220.0 Vdc460V机种: 0.0~440.0 Vdc150.0/300.006-63 故障1发生时的运转时间(天数)0~65535只读06-64 故障1发生时的运转时间(分钟)0~1439只读06-65 故障2发生时的运转时间(天数)0~65535只读06-66 故障2发生时的运转时间(分钟)0~1439 只读06-67 故障3发生时的运转时间(天数)0~65535 只读06-68 故障3发生时的运转时间(分钟)0~1439 只读06-69 故障4发生时的运转时间(天数)0~65535 只读06-70 故障4发生时的运转时间(分钟)0~1439 只读06-71 低电流设定准位0.0~100.0% 0.0 06-72 低电流侦测时间 0.00360.00秒 0.0006-73 低电流发生后处置方式0 : 无功能1 : 报警且自由停车2 : 报警并依第二减速时间停车3 : 报警且继续运转06-74 保留06-75 保留06-76 保留06-80 火灾模式(Firemode)0: 失能1: 正转运转2: 反转运转06-81 火灾模式操作频率(Hz)0.00 to 600.00Hz 60.0006-82 火灾模式,旁路(Bypass) 致能0: 关闭旁路1: 启动旁路06-83 火灾模式,旁路(Bypass) 延迟时间0.0 to 6550.0 sec 0.006-84 火灾模式的自动重启动计数器0~10 006-85 自动重启动计数器时间0.0 to 6000.0 sec 60.0SC-2207 特殊参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注07-00软件煞车晶体动作准位设定230V系列：350.0~450.0Vdc460V系列：700.0~900.0Vdc380.0760.007-01 直流制动电流准位 0~100% 007-02 启动时直流制动时间 0.0~60.0秒 0.0 07-03 停止时直流制动时间 0.0~60.0秒 0.0 07-04 直流制动起始频率 0.00~600.00Hz 0.0007-05 电压上升增益 1~200% 10007-06 瞬时停电再启动0：停止运转1：由停电前速度作速度追踪2：从最小输出频率作速度追踪07-07 允许停电时间 0.1~20.0秒 2.0 07-08 B.B.中断时间 0.1~5.0秒 0.5 07-09 速度追踪最大电流 20~200% 5007-10 B.B.动作选择0：停止运转1：由BB前的速度作速度追踪2：从最小输出频率作速度追踪07-11 异常再启动次数 0~10 007-12 启动时速度追踪0：不动作1：从最大输出频率作速度追踪2：由启动时的马达频率作速度追踪3：从最小输出频率作速度追踪07-13 瞬时停电减速时间选择(DEB 功能:Deceleration EnergyBackup)0 : 失效1：依照第一减速时间2：依照第二减速时间3：依照第三减速时间4：依照第四减速时间5：系统减速6：自动减速7：系统现性与自动07-14 DEB 回归时间 0.0~25.0sec 0.0 07-15 齿隙加速时间 0.00～600.00sec 0.0007-16 齿隙加速频率 0.00~600.00Hz 0.0007-17 齿隙减速时间 0.00～600.00sec 0.0007-18 齿隙减速频率 0.00~600.00Hz 0.0007-19 冷却散热风扇控制方式0：风扇持续运转1：停机运转一分钟后停止2：随驱动器运转/停止动作3：侦测散热片温度到达约60℃后再启动4：风扇不运转07-20 紧急或强制停机的减速方式0：以自由运转方式停止1：依照第一减速时间2：依照第二减速时间3：依照第三减速时间4：依照第四减速时间5：系统减速6：自动减速07-21 自动节能设定0：关闭1：开启07-22 节能增益 10～1000% 10007-23 自动调节电压（AVR）0：开启AVR功能1：关闭AVR功能2：减速时，关闭AVR功能07-24 转矩补偿滤波时间（V/F及SVC控制模式）0.001~10.000秒0.020SC-23参数码参数名称设定范围初始值备注07-25 滑差补偿的滤波时间（V/F及SVC控制模式）0.001~10.000秒0.10007-26 转矩补偿增益（V/F控制模式）0~10 007-27 滑差补偿增益（V/F及SVC控制模式）0.00~10.00 0.0007-28 保留07-29 滑差偏差准位 0.0~100.0% 0.007-30 滑差偏差检测时间 0.0~10.0秒 1.007-31 滑差值偏差检出选择0：警告并继续运行1：警告并减速停车2：警告并自由停车3: 不警告07-32 振荡补偿因子 0~10000 100007-33 恢复异常再起动次数设定值的时间00~6000.0秒60.0SC-2408 高功能PID参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注08-00PID回馈端子选择0：无功能1：负回授：由模拟输入(参数03-00)4：正回授：由模拟输入(参数03-00)08-01 P 增益 0.0~100.0 1.008-02 I 积分时间 0.00~100.00秒 1.0008-03 D 微分时间 0.00~1.00秒 0.0008-04 积分上限 0.0~100.0% 100.008-05 PID输出命令限制 0.0~110.0% 100.008-06 PID回授值 0.00~200.00% 只读08-07 一次延迟 0.0~35.0秒 0.0 08-08 回授异常侦测时间 0.0~3600.0秒 0.008-09 回授讯号断线处理0：警告并继续运转1：警告且减速停2：警告且自由停车3：警告且以断线前频率运转08-10 睡眠参考点 0.00～600.00Hz或 0~200.00%0.0008-11 苏醒参考点 0.00～600.00Hz或 0~200.00%0.0008-12 睡眠时间 0.0～6000.0秒 0.008-13 PID回授讯号异常偏差量1.0～50.0% 10.008-14 PID回授讯号异常偏差量检测时间0.1~300.0秒 5.008-15 PID 回授讯号滤波时间0.1~300.0秒 5.008-16 PID 补偿选择0：参数设定1：模拟输入08-17 PID补偿 -100.0~+100.0% 008-18 睡眠功能参考源设定0: 参考PID输出命令1: 参考PID回授讯号08-19 苏醒的积分限制 0.0~200.0% 50.008-20 PID模式选择0：串联1：并联08-21 允许PID控制改变运转方向0：不可以改变运转方向1：可以改变运转方向08-22 苏醒延迟时间 0~600.00sec 0.00SC-2509 通讯参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注09-00通讯地址1~254 1 09-01 COM1通讯传送速度 4.8～115.2 Kbps 9.609-02 COM1传输错误处理0：警告并继续运转1：警告且减速停车2：警告且自由停车3：不警告并继续运转309-03 COM1逾时检出 0.0～100.0秒 0.009-04 COM1通讯格式0: 7N1 (ASCII)1: 7N2 (ASCII)2: 7E1 (ASCII)3: 7O1 (ASCII)4: 7E2 (ASCII)5: 7O2 (ASCII)6: 8N1 (ASCII)7: 8N2 (ASCII)8: 8E1 (ASCII)9: 8O1 (ASCII)10: 8E2 (ASCII)11: 8O2 (ASCII)12: 8N1 (RTU)13: 8N2 (RTU)14: 8E1 (RTU)15: 8O1 (RTU)16: 8E2 (RTU)17: 8O2 (RTU)109-05~09-08保留09-09 通讯响应延迟时间 0.0~200.0ms 2.009-10 通讯主频 0.00~600.00Hz 60.0009-11 区块传输1 0~65535 010Ch09-12 区块传输2 0~65535 010Dh09-13 区块传输3 0~65535 010Ah09-14 区块传输4 0~65535 010Bh09-15 区块传输5 0~65535 0 09-16 区块传输6 0~65535 0 09-17 区块传输7 0~65535 0 09-18 区块传输8 0~65535 0 09-19 区块传输9 0~65535 0 09-20 区块传输10 0~65535 0 09-21 区块传输11 0~65535 0 09-22 区块传输12 0~65535 0 09-23 区块传输13 0~65535 0 09-24 区块传输14 0~65535 0 09-25 区块传输15 0~65535 0 09-26 区块传输16 0~65535 0 09-27~09-29保留09-30 通讯译码方式0: 使用译码方式11: 使用译码方式2109-31 COM1 协定0: Modbus 4851: BACnet09-32~09-34保留09-35 PLC地址 1~254 209-36 CANopen从站地址1~127 0SC-26。
For personal use only in study and research; not for commercial use台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相仅供个人用于学习、研究；不得用于商业用途。
VFD-F 系列序言感謝您採用台達風機水泵專用型交流電機驅動器VFD-F 系列。
VFD-F 係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。
本手冊提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流電機驅動器相關注意事項。
為了確保能夠正確地安裝及操作本交流電機驅動器，請在裝機之前，詳細閱讀本使用手冊，並請妥善保存及交由該機器的使用者。
交流電機驅動器乃精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人員安裝試車及調整參數，本手冊中有”危險”、”注意”等符號說明的地方請務必仔細研讀，若有任何疑慮的地方請連絡本公司各地的代理商咨詢，我們的專業人員會樂于為您服務。
以下為特別需要注意的事項：1. 本驅動器在使用前，務必正確可靠接地。
2. 實施配線，務必關閉電源。
3. 切斷交流電源后，交流電機驅動器數字操作器指示燈未熄滅前，表示交流電機驅動內部仍有高壓十分危險，請勿觸摸內部電路及零組件。
4. 絕對不可以自行改裝交流電機驅動器內部的零件或線路。
5. 絕不可將交流電機驅動器輸出端子U/T1、V/T2、W/T3連接至AC 電源。
6. 交流電機驅動器端子務必正確的接地。
230V 系列第三種接地，460V 系列特種接地。
1. 請勿對驅動器內部的零組件進行耐壓測試，因驅動器所使用的半導體易受高壓擊穿而損壞。
VFD-F系列2. 驅動器的電路板有cmos IC極易受靜電的破壞，故在未做好防靜電措施前請勿用手觸摸電路板。
3. 即使電機是停止的，驅動器的主回路端子仍然可能帶有危險的高壓。
4. 只有合格的電機專業人員才可以安裝、配線及修理保養驅動器。
5. 當驅動器某些功能被設定后，可能在電源輸入后會立即起動電機開始運轉。
6. 請選擇安全的區域來安裝交流電機驅動器，防止高溫及日光直接照射，避免溼氣和水滴的潑濺。
7. 請防止小孩或一般無關民眾接近交流電機驅動器。
8. 本交流電機驅動器只能用在本公司所認可的場合，未經認可的使用環境可能導致火災、氣爆、感電等事件。
DPD-T参数表手册50126199002013-08D P P0DPD-T_1参数一览表使用者可快速搜寻各参数的设定范围及出厂设定值，方便自行设定参数。
可以藉由操作面板设定参数、变更设定值及重置参数。
2）「备注」字段，提供使用者在自行设定后，可记录下自行设定值。
3）详尽的参数说明，请参阅使用手册。
00驱动器参数参数码参数名称设定范围初始值备注00-00驱动器机种代码识别5: 460V, 1HP7: 460V, 2HP9: 460V, 3HP11: 460V, 5HP (3.7kW)13: 460V, 7.5HP15: 460V, 10HP17: 460V, 15HP19: 460V, 20HP21: 460V, 25HP23: 460V, 30HP25: 460V, 40HP27: 460V, 50 HP29: 460V, 60HP31: 460V, 75HP33: 460V, 100HP35: 460V, 125HP37: 460V, 150HP39: 460V, 175HP41: 460V, 215HP43: 460V, 250HP45: 460V, 300HP47: 460V, 375HP49: 460V, 425HP51: 460V, 475HP55:460V, 600HP93: 460V, 5HP (4kW)只读00-01 驱动器额定电流显示依机种显示只读00-02 参数重置设定0: 无功能1：参数写保护5：KWH显示内容值归零6：重置PLC (包含CANopen主站相关设定)7：重置CANopen从站相关设定8：面板操作无效9：参数重置（基底频率为50Hz）10：参数重置（基底频率为60Hz）00-03开机显示画面选择0：F（频率指令）1：H（输出频率）2：U（使用者定义）参数00-043：A （输出电流）00-04 多功能显示选择0:示驱动器至电机之输出电流（A）1:计数值（c）2:示驱动器实际输出频率（H.）3:示驱动器内直流侧之电压值DC-BUS电压（v）4:示驱动器之U, V, W输出电压值（E）5:驱动器输出之功因角度（n）6:示驱动器输出之功率kW（P）7:示电机实际速度，以rpm为单位（r）8:示驱动器估算之输出转矩%,3DPD-T_2电机额定转矩为100%（t）9:示PG回授（G）(参考参数10-00及10-01)10:示PID回授值%（b）11:示AVI模拟输入端子之讯号值%（1.）12:示ACI模拟输入端子之讯号值%（2.）13:示AUI模拟输入端子之讯号值%（3.）14:示驱动器功率模块IGBT的温度℃（i.）15:示驱动器电源电容的温度℃（c.）16: 输入 ON/OFF 状态（i）17:字输出 ON/OFF 状态（o）18:示正在执行多段速的段速（S）19:输入对应之CPU 脚位状态（d）20:字输出对应之CPU 脚位状态（0.）21:机实际位置(PG卡PG 1)（P.）22:波输入频率(PG卡PG 2)（S.）23:波输入位置(PG卡PG 2)（q.）24:示全程位置控制下的追踪误差（E.）25:载计数(0.00~100.00%)(o.) 26:GFF对地短路电流(单位:%)(G.)27:母线电压Dcbus 链波(单位:Vdc) (r.)28:显示PLC缓存器D1043之值（C）29：同步电机磁极区段显示(EMC-PG01U应用)(4.)30:使用者定义输出显示(U)31:参数00-05使用者增益显示(K)32:驱动器运转时，电机的运转数(PG卡应用,且有Z相讯号输入) (Z.)33:驱动器运转时，电机的运转位置(PG卡应用)(q)34:风扇运转速度(%) (F.)35: 控制模式显示 0: 速度控制模式(SPD); 1: 转矩控制模式(TQR) (t.)36:驱动器当前运转载波频率(Hz) (J.)37:保留38:驱动器状态(6.)39:显示交流电机驱动器估算之输出正负转矩，以Nt-m为单位（t 0.0：正转矩；- 0.0：负转矩）（C.）40: 轉矩命令，單位%(L)41: KWH顯示, 單位KWH(J) 42: PID參考目標, 單位%(h.) 43: PID偏移量, 單位%(o.)44: PID輸出頻率, 單位Hz(b.) DPD-T_300-05 实际输出频率比例增益系数0~160.00 100-06 软件版本仅供读取 #.#00-07 参数保护解碼输入0～655350~3:记录密码错误次数00-08 参数保护密码输入0～655350：未设定密码锁或00-07密码输入成功1：参数已被锁定00-09 保留00-10 控制模式0：速度模式1：点对点位置控制2：转矩模式3：归原点模式00-11 速度模式控制选择0: VF（感应电机 V/F控制）1: VFPG（感应电机 V/F控制+编码器）2: SVC（感应电机无感测向量控制）3: FOCPG（感应电机磁场导向向量控制+编码器）4: FOCPG（同步电机磁场导向向量控制+编码器）5: FOC Sensorless(感应电机磁场导向无感测向量控制)6: PM Sensorless (同步电机磁场导向无感测向量控制)00-12 点对点位置模式0：相对位置1：绝对位置00-13 转矩模式控制选择0: TQCPG（感应电机转矩控制+编码器）1: TQCPG (同步电机转矩控制+编码器)2: TQC Sensorless (感应电机无感测转矩控制)00-14 保留00-15 保留00-16 负载选择0：一般负载1：重载00-17 载波频率一般負載 [460V]1-15HP [1-20HP] 2~15KHz20-50HP [25-75HP] 2~10KHz60-125HP [100-475HP] 2~09KHz重載[460V]1-15HP [1-20HP] 2~15KHz20-50HP [25-75HP] 2~10KHz60-125HP [100-475HP] 2~09KHz864200-18 保留00-19 PLC命令屏蔽Bit 0: 控制命令强制由PLC控制Bit 1: 频率命令强制由PLC控制Bit 2: 位置命令由PLC强制控制Bit 3: 扭力命令强制由PLC控制只读00-20 频率指令来源设定（AUTO）0：由键盘输入1：由通讯RS485输入2：由外部模拟输入（参数03-00）3：由外部up/down端子4：脉波(Pulse)输入不带转向命令(参考参数10-16，不考虑方向)5：脉波(Pulse)输入带转向命令DPD-T_4(参考参数10-16)6：由CANopen通讯卡7：保留8：由通讯卡(不含CANopen卡)00-21 运转指令来源设定（AUTO）0：数字操作器操作1：外部端子操作2：通讯RS-4853：由CANopen通讯卡4：保留5：由通讯卡(不含CANopen卡)00-22 停车方式0：以减速煞车方式停止1：以自由运转方式停止00-23 运转方向选择0：可正反转1：禁止反转2：禁止正转00-24 通讯频率命令记忆仅供读取只读00-25 使用者定义属性Bit 0~3: 控制使用者定义的小数点数0000b: 无小数点0001b: 小数点1位0010b: 小数点2位0011b: 小数点3位Bit 4~15: 控制使用者定义的单位显示000xh: Hz001xh: rpm002xh: %003xh: kg004xh: M/S005xh: kW006xh: HP007xh: PPM008xh: l / m009xh: kg/s00Axh: kg/m00Bxh: kg/h00Cxh: lb/s00Dxh: lb/m00Exh: lb/h00Fxh: ft/s010xh: ft/m011xh: M012xh: ft013xh: degC014xh: degF015xh: mbar016xh: bar017xh: Pa018xh: kPa019xh: mWG01Axh: inWG01Bxh: ftWG01Cxh: Psi01Dxh: Atm01Exh: L/s01Fxh: L/m020xh: L/h021xh: m3/s022xh: m3/h023xh: GPM024xh: CFM00-26 使用者定义的最大值0：无功能0~65535 (当参数00-25设定无小数点)DPD-T_5DPD-T_6归原点 4:正转直接寻找Z 脉波作为7: 反转方向原点复归,ORG : ON→OFF 作为复归原点8: 直接定义当前位置作为原点Y 需搭配X 选项为0, 1, 2, 3, 6, 70: 返回找Z脉波1: 不返回找Z脉波, 继续往前找Z脉波2: 一律不找Z脉波Z 当遭遇极限时，需搭配X 选项为2, 3, 4, 5, 6, 70: 显示错误1: 方向反转00-41 归原点第一频率 0.00~600.00Hz 8.00 00-42 归原点第二频率 0.00~600.00Hz 2.00 00-43~00-47保留00-48 电流显示滤波时间 0.001~65.535秒 0.10000-49 数字操作器显示滤波时间0.001~65.535秒0.10000-50 软件版本日期码仅供读取 ##### 00-51~00-61保留DPD-T_701 基本参数参数码参数名称设定范围初始值备注01-00最高操作频率50.00~600.00Hz 60.00/ 50.0001-01 电机1输出频率设定0.00~600.00Hz 60.00/ 50.0001-02 电机1输出电压设定460V机种：0.0V~510.0V 400.001-03 电机1输出中间1频率设定0.00~600.00Hz 3.0001-04 电机1输出中间1电压设定460V机种：0.0V~480.0V 22.001-05 电机1输出中间2频率设定0.00~600.00Hz 0.5001-06 电机1输出中间2电压设定460V机种：0.0V~480.0V 4.001-07 电机1输出最低频率设定0.00~600.00Hz 0.0001-08 电机1输出最小电压设定460V机种：0.0V~480.0V 0.001-09 启动频率 0.00~600.00Hz 0.5001-10 上限频率 0.00~600.00Hz 600.0001-11 下限频率 0.00~600.00Hz 001-12 第一加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-13 第一减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-14 第二加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-15 第二减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-16 第三加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-17 第三减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-18 第四加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-19 第四减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-20 寸动(JOG)加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-21 寸动(JOG)减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.00~6000.0秒30HP以上机种：60.00/60.010.0010.001-22 寸动(JOG)频率设定0.00~600.00Hz 6.0001-23 第一段/第四段加减速切换频率0.00~600.00Hz 0.0001-24 S加速起始时间设定1参数01-45=0：0.00~25.00秒参数01-45=1：0.0~250.0秒0.200.201-25 S加速到达时间设定2参数01-45=0：0.00~25.00秒参数01-45=1：0.0~250.0秒0.200.201-26 S减速起始时间设定1参数01-45=0：0.00~25.00秒参数01-45=1：0.0~250.0秒0.200.2DPD-T_8参数码参数名称设定范围初始值备注01-27 S减速到达时间设定2参数01-45=0：0.00~25.00秒参数01-45=1：0.0~250.0秒0.200.201-28 禁止设定频率1上限0.00~600.00Hz 0.00 01-29 禁止设定频率1下限0.00~600.00Hz 0.00 01-30 禁止设定频率2上限0.00~600.00Hz 0.00 01-31 禁止设定频率2下限0.00~600.00Hz 0.00 01-32 禁止设定频率3上限0.00~600.00Hz 0.00 01-33 禁止设定频率3下限0.00~600.00Hz 0.0001-34 零速模式选择0：输出等待1：零速运转2：Fmin (依据参数01-07、01-41)01-35 电机2输出频率设定0.00~600.00Hz 60.00/ 50.0001-36 电机2输出电压设定460V机种：0.0V~510.0V 400.001-37 电机2输出中间1频率设定0.00~600.00Hz 3.0001-38 电机2输出中间1电压设定460V机种：0.0V~480.0V 22.001-39 电机2输出中间2频率设定0.00~600.00Hz 0.5001-40 电机2输出中间2电压设定460V机种：0.0V~480.0V 4.001-41 电机2输出最低频率设定0.00~600.00Hz 0.0001-42 电机2输出最小电压设定460V机种：0.0V~480.0V 0.001-43 V/F曲线选择0：依照参数01-00~01-08设定1：1.5次方曲线2：2次方曲线01-44 自动加减速设定0：直线加减速1：自动加速，直线减速2：直线加速，自动减速3：自动加减速4：直线，以自动加减速作为失速防止（受限参数01-12~01-21）01-45 加减速及S曲线时间单位0：单位0.01杪1：单位0.1秒01-46 CANopen快速停止时间参数01-45=0: 0.00~600.00秒参数01-45=1: 0.0~6000.0秒1.00DPD-T_902 数字输入/输出参数参数码参数名称设定范围初始值备注02-00二线/三线式运转控制0: 2 线式模式1，电源启动运转控制动作1: 2 线式模式2，电源启动运转控制动作2: 3线式, 电源启动运转控制动作02-01 多功能输入指令一(MI1)0：无功能 102-02 多功能输入指令二(MI2)1：多段速指令1/多段位置指令1 202-03 多功能输入指令三(MI3)2：多段速指令2/多段位置指令2 302-04 多功能输入指令四(MI4)3：多段速指令3/多段位置指令3 402-05 多功能输入指令五(MI5)4：多段速指令4/多段位置指令4002-06 多功能输入指令六(MI6)5：异常复归指令Reset 002-07 多功能输入指令七(MI7)6：JOG指令（依KPC-CC01或外部控制）02-08 多功能输入指令八(MI8)7：加减速禁止指令 002-26 加装扩充卡之输入端子(MI10)8：第一、二加减速时间切换002-27 加装扩充卡之输入端子(MI11)9：第三、四加减速时间切换002-28 加装扩充卡之输入端子(MI12)10：EF输入(参数07-20) 002-29 加装扩充卡之输入端子(MI13)11：外部中断B.B.输入(BaseBlock)02-30 加装扩充卡之输入端子(MI14)12：电压输出禁能002-31 加装扩充卡之输入端子(MI15)13：取消加减速设定014：电机1、2切换15：转速命令来自AVI16：转速命令来自ACI17：转速命令来自AUI18：强制停机(参数07-20)19: 频率上升外部命令20: 频率下降外部命令21：PID 功能取消22：计数器清除23：计数输入（MI6）24：FWD JOG指令25：REV JOG指令26：TQC/FOC 模式切换27：ASR1/ASR2切换28：紧急停止(EF1)29：电机线圈Y接确认讯号30：电机线圈△接确认讯号31：高转矩补偿量(参数11-30)32：中转矩补偿量(参数11-31)33：低转矩补偿量(参数11-32)34：多段速/多段位置端子功能设定切换35：内部定位致能36：多段位置教导致能（停机时有效）DPD-T_1037：全程位置控制脉波输入命令致能38：写入EEPROM禁止39：转矩命令方向40：强制自由运转停止41：HAND切换42：AUTO切换43：分辨率切换致能（参考参数02-48）44：反转NL复归原点45：正转PL复归原点46：ORG复归原点47：复归原点动作致能48：机械齿轮比切换49：驱动器致能50：从站dEb动作输入51：PLC 模式切换的选择bit 0 52：PLC 模式切换的选择bit 1 53：CANopen 快速停车的触发54~55：保留56: Local/Remote 切换57~70: 保留02-09 UP/DOWN键模式0：up/down依加减速时间1：up/down定速(参数02-10)02-10 定速UP/DOWN键加减速速率0.01~1.00Hz/ms 0.0102-11 多功能输入响应时间0.000~30.000秒 0.00502-12 多功能输入模式选择0000h~FFFFh（0：N.O.；1：N.C.）000002-13 多功能输出1 RY1 0：无功能 11 02-14 多功能输出2 RY2 1：运转中指示 102-16 多功能输出3 (MO1)2：运转速度到达 002-17 多功能输出4 (MO2)3：任意频率到达 1 (参数02-22)002-36 加装扩充卡之输出端子(MO10)4：任意频率到达 2 (参数02-24)002-37 加装扩充卡之输出端子(MO11)5：零速(频率命令) 002-38 加装扩充卡之输出端子(MO12)6：零速含STOP(频率命令) 002-39 加装扩充卡之输出端子(MO13)7：过转矩1(参数06-06~06-08)002-40 加装扩充卡之输出端子(MO14)8：过转矩2(参数06-09~06-11)002-41 加装扩充卡之输出端子(MO15)9：驱动器准备完成002-42 加装扩充卡之输出端子(MO16)10：低电压警报（LV）(参数06-00)002-43 加装扩充卡之输出端子(MO17)11：故障指示002-44 加装扩充卡之输出端子(MO18)12：机械煞车释放(参数02-32)002-45 加装扩充卡之输出端子(MO19)13：过热警告(参数06-15) 002-46 加装扩充卡之输出端子(MO20)14：软件煞车动作指示(参数07-00)0 15：PID 偏差警告16：滑差异常(oSL)17：计数值到达不归0（参数02-20）DPD-T_1118：计数值到达归0（参数02-19）19：外部中断B. B. 输入(BaseBlock)20：警告输出21：过电压警告22：过电流失速防止警告23：过电压失速防止警告24：驱动器操作模式25：正转命令26：反转命令27：高于参数02-33设定电流准位时输出 (>= 02-33)28：低于参数02-33,设定电流准位时输出(<=02-33)29：高于参数02-34的设定频率时输出 (>= 02-34)30：低于参数02-34的设定频率时输出 (<= 02-34)31：电机线圈切换Y接命令32：电机线圈切换△接命令33：零速(实际输出频率)34：零速含Stop (实际输出频率)35：错误输出选择 1 (参数06-23)36：错误输出选择 2 (参数06-24)37：错误输出选择 3 (参数06-25)38：错误输出选择 4 (参数06-26)39：位置到达(参数10-19)40：运转速度(频率)到达含停止41：多点定位到达42：天车动作43：电机实际速度输出高于参数02-4744：低电流输出(搭配06-71~06-73)45：UVW 输出电磁阀开关动作46：主站dEb动作发生输出47：煞车闭合输出48：保留49：归原点动作完成输出50：提供给CANopen当做控制输出51：提供给RS485当做控制输出52：提供给通讯卡当做控制输出53~64：保留65: CANopen & RS485输出02-18 多功能输出方向 0000h~FFFFh（0：N.O.；1：N.C.）000002-19 最后计数值到达设定(归0)0~65500 002-20 计数值到达设定(不归0)0~65500 002-21 数字输出增益(DFM)1～166 102-22 任意到达频率 1 0.00～600.00Hz 60.00/ 50.0002-23 任意到达频率1 宽度0.00～600.00Hz 2.0002-24 任意到达频率 2 0.00～600.00Hz 60.00/ 50.0002-25 任意到达频率2 宽度0.00～600.00Hz 2.00 02-32 煞车动作延迟时间 0.000~65.000秒 0.000DPD-T_1202-33 多功能输出端子动作之输出电流准位设定0~150% 002-34 多功能输出端子动作之输出频率设定0.00~600.00Hz（使用PG时，为电机速度）3.0002-35 重置、电源启动后外部控制运转选择0：无效1：重置后，若运转命令存在驱动器执行运转02-47 电机零速速度准位 0~65535rpm 002-48 分辨率切换的最大频率0.00~600.00Hz 60.0002-49 切换最高输出频率之延迟时间0.000~65.000秒0.00002-50 多机能输入端子动作状态监控多机能输入端子动作状态只读02-51 多机能输出端子动作状态监控多机能输出端子动作状态只读02-52 显示被PLC所使用的外部多功能输入端子监控PLC功能输入端子动作状态只读02-53 显示被PLC所使用的模拟输入端子监控PLC功能输出端子动作状态只读02-54 显示外部端子使用频率命令记忆仅供读取只读02-55 保留02-56 保留02-57 多功能输出端子动作42之抱闸电流检出准位0~150%002-58 多功能输出端子动作42之抱闸输出频率检出0.00~600.00Hz0.00DPD-T_1303 模拟输入/输出参数参数码参数名称设定范围初始值备注03-00 AVI模拟输入功能选择0：无功能 103-01 ACI模拟输入功能选择1：频率命令(转矩控制模式下的转速限制)03-02 AUI模拟输入功能选择2：转矩命令(速度模式下的转矩限制)3：转矩补偿命令4：PID 目标值5：PID 回授讯号6：正温度系数热敏电阻(PTC)输入值7：正向转矩限制8：负向转矩限制9：回生转矩限制10：正/负向转矩限制11：PT100 热敏电阻输入值12：保留13：PID偏移量14~17：保留03-03AVI 模拟输入偏压-100.0~100.0% 0 03-04 ACI 模拟输入偏压 -100.0~100.0% 003-05 AUI 模拟正电压输入偏压-100.0~100.0% 003-06 保留03-07 AVI正负偏压模式 03-08 ACI正负偏压模式 03-09 AUI正负偏压模式0：无偏压1：低于偏压=偏压2：高于偏压=偏压3：以偏压为中心取绝对值4：以偏压为中心03-10 模拟信号输入为负频率的反转设定0：不允许负频率输入，正反转动作由数字操作器或外部端子控制1：允许负频率输入，正频率正转，负频率反转，数字操作器或外部端子控制无法控制正反转03-11 AVI 模拟输入增益 -500.0~500.0% 100.0 03-12 ACI 模拟输入增益 -500.0~500.0% 100.003-13 AUI 模拟输入正向增益-500.0~500.0% 100.003-14 AUI 模拟输入负向增益-500.0~500.0% 100.003-15 AVI模拟输入滤波时间0.00~20.00秒0.0103-16 ACI模拟输入滤波时间0.00~20.00秒0.0103-17 AUI模拟输入滤波时间0.00~20.00秒0.0103-18 模拟输入相加功能0：不可相加（AVI、ACI、AUI）1：可相加03-19 ACI断线选择0：无断线选择1：以断线前的频率命令持续运转2：减速到0H z3：立即停车并显示ACE03-20 多功能输出1 (AFM1)0：输出频率 (Hz) 0 03-23 多功能输出2 1：频率命令 (Hz) 0 （AFM2）2：马达转速 (Hz)3：输出电流 (rms)4：输出电压DPD-T_145：DC Bus 电压6：功率因子7：功率8：输出转矩9：AVI10：ACI11：AUI12：Iq电流命令13：Iq回授值14：Id电流命令15：Id回授值16：无功能17：无功能18：转矩命令19：PG2频率命令20：CANopen模拟输出21：RS485模拟输出22：通讯卡模拟输出23：固定电压输出03-21 模拟输出一增益（AFM 1）0~500.0% 100.003-22 模拟输出一反向致能（AFM 1）0：输出电压绝对值1：反向输出0V；正向输出0-10V2：反向输出5-0V；正向输出5-10V03-24 模拟输出二增益（AFM 2）0~500.0% 100.003-25 模拟输出二反向致能（AFM 2）0：输出电压绝对值1：反向输出0V；正向输出0-10V2：反向输出5-0V；正向输出5-10V03-26 保留03-27 AFM2 輸出偏壓-100.00~100.00% 0.0003-28 AVI端子输入选择0: 0-10V1: 0-20mA2: 4-20mA03-29 ACI端子输入选择0: 4-20mA1: 0-10V2: 0-20mA03-30 显示被PLC所使用的模拟输出端子监控PLC功能模拟输出端子动作状态只读03-31 AFM2 输出选择0: 0-20mA输出1: 4-20mA输出03-32 AFM1 直流输出设定准位0.00~100.00% 0.0003-33 AFM2 直流输出设定准位0.00~100.00% 0.0003-34 保留03-35 AFM1輸出率波時間0.00 ~ 20.00 秒0.01 03-36 AFM2輸出率波時間0.00 ~ 20.00 秒0,01 03-37~03-49保留03-50 模拟输入曲线选择0: 一般曲线1: AVI 三点曲线2: ACI 三点曲线3: AVI & ACI三点曲线4: AUI 三点曲线5: AVI & AUI 三点曲线6: ACI & AUI 三点曲线7: AVI & ACI & AUI 三点曲线DPD-T_1503-51 AVI最低点03-28=0, 0.00~10.00V03-28≠0, 0.00~20.00mA0.0003-52 AVI最低点对应百分比0.00~100.00% 0.0003-53 AVI中间点03-28=0, 0.00~10.00V03-28≠0, 0.00~20.00mA5.0003-54 AVI中间点对应百分比0.00~100.00% 50.0003-55 AVI最高点03-28=0, 0.00~10.00V03-28≠0, 0.00~20.00mA10.0003-56 AVI最高点对应百分比0.00~100.00% 100.0003-57 ACI 最低点03-29=1, 0.00~10.00V03-29≠1, 0.00~20.00mA4.0003-58 ACI 最低点对应百分比0.00~100.00% 0.0003-59 ACI中间点03-29=1, 0.00~10.00V03-29≠1, 0.00~20.00mA12.0003-60 ACI中间点对应百分比0.00~100.00% 50.0003-61 ACI最高点03-29=1, 0.00~10.00V03-29≠1, 0.00~20.00mA20.0003-62 ACI最高点对应百分比0.00~100.00% 100.0003-63 正电压AUI最低点 0.00~10.00V 0.0003-64 正电压AUI最低点对应百分比-100.00~ +100.00% 0.0003-65 正电压AUI中间点 0.00~10.00V 5.0003-66 正电压AUI中间点对应百分比-100.00~ +100.00% 50.0003-67 正电压AUI最高点 0.00~10.00V 10.0003-68 正电压AUI最高点对应百分比-100.00~ +100.00% 100.0003-69 负电压AUI最低点 -10.00~0.00V 0.0003-70 负电压AUI最低点对应百分比-100.00~ +100.00% 0.0003-71 负电压AUI中间点 -10.00~0.00V -5.0003-72 负电压AUI中间点对应百分比-100.00~ +100.00% -50.0003-73 负电压AUI最高点 -10.00~0.00V -10.0003-74 负电压AUI最高点对应百分比-100.00 ~ +100.00% -100.00DPD-T_1604 多段速参数参数码参数名称设定范围初始值备注 04-00第一段速0.00~600.00Hz 0.0004-01第二段速0.00~600.00Hz 0.0004-02第三段速0.00~600.00Hz 0.0004-03第四段速0.00~600.00Hz 0.0004-04第五段速0.00~600.00Hz 0.0004-05第六段速0.00~600.00Hz 0.0004-06第七段速0.00~600.00Hz 0.0004-07第八段速0.00~600.00Hz 0.0004-08第九段速0.00~600.00Hz 0.0004-09第十段速0.00~600.00Hz 0.0004-10第十一段速0.00~600.00Hz 0.0004-11第十二段速0.00~600.00Hz 0.0004-12第十三段速0.00~600.00Hz 0.0004-13第十四段速0.00~600.00Hz 0.0004-14第十五段速0.00~600.00Hz 0.0004-15位置指令1 转数-30000~30000 004-16位置指令1 脉波数-32767~32767 004-17位置指令2 转数-30000~30000 004-18位置指令2 脉波数-32767~32767 004-19位置指令3 转数-30000~30000 004-20位置指令3 脉波数-32767~32767 004-21位置指令4 转数-30000~30000 004-22位置指令4 脉波数-32767~32767 004-23位置指令5 转数-30000~30000 004-24位置指令5 脉波数-32767~32767 004-25位置指令6 转数-30000~30000 004-26位置指令6 脉波数-32767~32767 004-27位置指令7 转数-30000~30000 004-28位置指令7 脉波数-32767~32767 004-29位置指令8 转数-30000~30000 004-30 位置指令8 脉波数-32767~32767 004-31 位置指令9 转数-30000~30000 004-32 位置指令9 脉波数-32767~32767 004-33 位置指令10 转数-30000~30000 004-34 位置指令10 脉波数-32767~3276704-35 位置指令11 转数-30000~30000 0 04-36 位置指令11 脉波数-32767~32767 0 04-37 位置指令12 转数-30000~30000 004-38 位置指令12 脉波数-32767~3276704-39 位置指令13 转数-30000~30000 004-40 位置指令13 脉波数-32767~3276704-41 位置指令14 转数-30000~30000 004-42 位置指令14 脉波数-32767~3276704-43 位置指令15 转数-30000~30000 004-44 位置指令15 脉波数-32767~3276704-45~04-49保留04-50 PLC暂存位置1 0~65535 0 04-51 PLC暂存位置2 0~65535 004-52 PLC暂存位置3 0~65535 004-53 PLC暂存位置4 0~65535 0DPD-T_17参数码参数名称设定范围初始值备注04-54 PLC暂存位置5 0~65535 004-55 PLC暂存位置6 0~65535 004-56 PLC暂存位置7 0~65535 004-57 PLC暂存位置8 0~65535 004-58 PLC暂存位置9 0~65535 004-59 PLC暂存位置10 0~65535 0DPD-T_1805 电机参数参数码参数名称设定范围初始值备注05-00电机参数自动量测0：无功能1：感应电机之动态测试2：感应电机之静态测试4：永磁电机磁极原点动态测试5：永磁电机磁参数动态测试6：感应电机磁通动态曲线测试12： FOC Sensorless惯量估测13：同步电机参数高频堵转测试05-01IM电机1满载电流(A)驱动器额定电流的10~120%#.##05-02 IM电机1额定功率(kW)0~655.35kW#.##05-03 IM电机1额定转速(rpm)0~ 17991710(60Hz 4极)；1410(50Hz 4极)171005-04 IM电机1极数2~ 4 405-05 IM电机1无载电流(A)0.00~ 参数05-01出厂设定值#.##05-06 IM电机1参数Rs（定子电阻）0.000~ 65.535Ω#.###05-07 IM电机1参数Rr（转子电阻）0.000~ 65.535Ω#.###05-08 IM电机1参数Lm（磁通互感量）0.0~ 6553.5mH#.#05-09 IM电机1 参数Lx（总漏感抗）0.0~ 6553.5mH#.#05-10~05-12保留05-13 感应电机2满载电流(A)驱动器额定电流的10~120%#.##05-14 感应电机2 额定功率(kW)0.00~ 655.35kW#.##05-15 感应电机2 额定转速(rpm)0~655351710(60Hz 4极)；1410(50Hz 4极)171005-16 感应电机2 极数2~ 4 405-17 感应电机2 无载电流(A)0~参数05-01出厂设定值#.##05-18 感应电机2 参数Rs（定子电阻）0~65.535Ω#.###05-19 感应电机2 参数Rr（转子电阻）0~65.535Ω#.###05-20 感应电机 2 参数Lm（磁通互感量）0~6553.5mH#.#05-21 感应电机2 参数Lx（总漏感抗）0~6553.5mH#.#05-22 感应电机1/电机 2选择1：电机12：电机2105-23 感应电机Y-△切换频率设定0.00~600.00Hz60.0005-24 感应电机Y-△切换致能0：无功能1：致能05-25 感应电机Y-△切换延迟时间0.000~60.000秒0.20005-26 累计电机运转瓦时低字符（W-sec）只读#.#05-27 累计电机运转瓦时高字符（W-sec）只读#.#05-28 累计电机运转瓦时只读 #.#DPD-T_19参数码参数名称设定范围初始值备注（W-Hour）05-29 累计电机运转瓦时低字符（KW-Hour）只读#.#05-30 累计电机运转瓦时高字符（KW-Hour）只读#.#05-31 累计电机运转时间(分钟)00~143905-32 累计电机运转时间(天数)00~6553505-33 选择感应电机或同步电机0: 感应电机1: 同步电机05-34 同步电机满载电流0.00~ 6.00 Amps 0.0005-35 同步电机额定功率0.00~655.35kW 0.0005-36 同步电机额定转速0~65535rpm 200005-37 同步电机极数0~65535 1005-38 同步电机惯量0.0~6553.5kg.m20.005-39 同步电机定子电阻0.000~65.535 0.00005-40 同步电机Ld 0.00~655.35mH 0.00005-41 同步电机Lq 0.00~655.35mH 0.00005-42 同步电机磁极偏移角0.0~360.0度 0.0 05-43 同步电机Ke参数 0~65535(单位: V/1000rpm) 0DPD-T_2006 保护参数参数码参数名称设定范围初始值备注06-00低电压位准460V：Frame A-D机种：300.0~440.0VdcFrame E以上机种(包含)：380.0~440.0V360.0400.006-01 过电压失速防止0：无功能460V: 0.0~ 900.0Vdc 760.006-02 过电压失速防止动作选择0：使用传统过电压失速防止1：使用智能型过电压失速防止06-03 加速中过电流失速防止位准一般负载：0~160%（100%对应驱动器的额定电流）重载：0~180%（100%对应驱动器的额定电流）12015006-04 运转中过电流失速防止位准一般负载：0~160%（100%对应驱动器的额定电流）重载：0~180%（100%对应驱动器的额定电流）12015006-05 定速运转中过电流失速防止之加减速选择0：依照目前之加减速时间1：依照第一加减速时间2：依照第二加减速时间3：依照第三加减速时间4：依照第四加减速时间5：依照自动加减速06-06 过转矩检出动作选择OT10：不动作1：定速运转中过转矩侦测，继续运转2：定速运转中过转矩侦测，停止运转3：运转中过转矩侦测，继续运转4：运转中过转矩侦测，停止运转06-07 过转矩检出位准OT110~250%（100%对应驱动器的额定电流）12006-08 过转矩检出时间OT10.1~60.0秒 0.106-09 过转矩检出动作选择OT20：不动作1：定速运转中过转矩侦测，继续运转2：定速运转中过转矩侦测，停止运转3：运转中过转矩侦测，继续运转4：运转中过转矩侦测，停止运转06-10 过转矩检出位准OT210~250%（100%对应驱动器的额定电流）15006-11 过转矩检出时间OT20.1~60.0秒 0.106-12 电流限制0~250%（100%对应驱动器的额定电流）17006-13 电子热电驿 1 选择(电机 1)0：变频专用电机1：标准电机2：无电子热电驿206-14 热电驿 1 作用时间(电机 1)30.0~600.0秒60.006-15 OH过热警告温度准位0.0~110.0℃85.006-16 失速防止限制准位0～100% (参考参数06-03，06-04)5006-17 最近第一异常记录0：无异常记录 0DPD-T_2106-18 最近第二异常记录1：ocA 加速中过电流 0 06-19 最近第三异常记录2：ocd 减速中过电流 0 06-20 最近第四异常记录3：ocn 恒速中过电流 0 06-21 最近第五异常记录4：GFF 接地过电流 0 06-22 最近第六异常记录5：occ IGBT短路保护 06：ocS 停止中过电流7：ovA 加速中过电压8：ovd 减速中过电压9：ovn 恒速中过电压10：ovS 停止中过电压11：LvA 加速中低电压12：Lvd 减速中低电压13：Lvn 恒速中低电压14：LvS 停止中低电压15：OrP 欠相保护16：oH1 (IGBT过热)17：oH2 (散热器过热40HP以上)18：tH1o (TH1 open：IGBT过热保护线路异常)19：tH2o (TH2 open：散热器保护线路异常)20：保留21：oL (超过150%额定电流一分钟后，驱动器过载)22：EoL1 (电子热动电驿1保护动作)23：EoL2 (电子热动电驿2保护动作)24：oH3 (PTC) 马达过热25：保留26：ot1 过转矩 127：ot2 过转矩 228：uC 低电流29：LMIT 归原点遭遇极限错误30：cF1 内存写入异常31：cF2 内存读出异常32：保留33：cd1 U相电流侦测异常34：cd2 V相电流侦测异常35：cd3 W相电流侦测异常36：Hd0 cc电流侦测异常37：Hd1 oc电流侦测异常38：Hd2 ov流侦测异常39：Hd3 occ IGBT短路侦测异常40：AUE 电机参数自动调适失败41：AFE PID反馈断线42：PGF1 PG 回授异常43：PGF2 PG 回授断线44：PGF3 PG 回授失速45：PGF4 PG 转差异常46：PGr1 PG ref输入错误47：PGr2 PG ref断线48：ACE 模拟电流输入断线49：EF 外部错误讯号输入50：EF1 紧急停止DPD-T_2251：bb 外部中断52：Pcod 密码错误53：保留54：CE1 通讯异常55：CE2 通讯异常56：CE3 通讯异常57：CE4 通讯异常58：CE10 通讯 Time Out59：CP10 PU面板 Time out60：bF 煞车晶体异常61：ydc电机线圈Y-△切换错误62：dEb错误63：oSL转差异常64：ryF 电源板电磁开关错误65: PGF5 PG Card错误66~67：保留68：Sensorless 估測轉速方向與命令方向不同69：Sensorless 估测转速超速70：Sensorless 估测转速与命令误差过大71~72: 保留73：S1 外部安全关闸74~78: 保留79: Uoc U相过电流80: Voc V相过电流81: Woc W相过电流82: OPHL U相输出欠相83: OPHL V相输出欠相84: OPHL W相输出欠相85: PG-02U ABZ 硬件断线86: PG-02U UVW 硬件断线87~89: 保留90：内部PLC动作被强制停止100: 保留101：CGdE CANopen软件断线1102：CHbE CANopen软件断线2103：CSYE CANopen同步错误104：CbFE CANopen硬件断线105：CIdE CANopen106：CAdE CANopen107：CFrE CANopen111：InrCOM内部通讯超时错误06-23 异常输出选择 1 0~65535(参考异常讯息bit表)0 06-24 异常输出选择 2 0~65535(参考异常讯息bit表)0 06-25 异常输出选择 3 0~65535(参考异常讯息bit表)0 06-26 异常输出选择 4 0~65535(参考异常讯息bit表)006-27 电子热电驿 2 选择(电机 2)0：变频专用电机1：标准电机2：无电子热电驿206-28 热电驿 2 作用时间(电机 2)30.0~600.0秒60.0DPD-T_2306-29 PTC动作选择0：警告并继续运转1：警告且减速停车2：警告且自由停车3：不警告06-30 PTC 准位 0.0～100.0% 50.0 06-31 故障时频率命令 0.00~655.35Hz 只读06-32 故障时输出频率 0.00~655.35Hz 只读06-33 故障时输出电压值0.0~6553.5 V 只读06-34 故障时直流侧电压值0.0~6553.5 V只读06-35 故障时输出电流值0.00~655.35 Amp 只读06-36 故障时IGBT温度 0.0~6553.5 ℃只读06-37 故障时Heat Sink温度0.0~6553.5 ℃只读06-38 故障时马达的rpm0~65535 只读06-39 故障时转矩命令 0~65535 只读06-40 故障时多功能输入端子状态0000h~FFFFh只读06-41 故障时多功能输出端子状态0000h~FFFFh只读06-42 故障时驱动器状态0000h~FFFFh 只读06-43 保留06-44 保留06-45 侦测输出欠相处置方式(OPL)0：警告并继续运转1：警告且减速停车2：警告且自由停车3：不警告06-46 输出欠相的侦测时间0.000~65.535秒0.50006-47 侦测电流频带 0.00~655.35% 1.0006-48 侦测输出欠相的直流制动时间0.000~65.535秒0.10006-49 保留06-50 输入欠相时间 0.00~600.00秒 0.20 06-51 保留06-52 保留06-53 侦测输入欠相保护之处置方式（OrP）0：警告且减速停车1：警告且自由停车06-54 保留06-55 降载波保护设定0：定额定电流，并依照负载电流及温度限制载波1：定载波频率，并依照设定载波限制负载电流2：定额定电流(同设定0)，但关闭电流限制06-56 PT100电压准位10.000~10.000V 5.000 06-57 PT100电压准位20.000~10.000V 7.00006-58 PT100准位1保护频率0.00~600.00Hz0.0006-59 PT處置延遲時間 0~6000秒6006-60 软件侦测GFF电流准位0.0~6553.5 %60.006-61 软件侦测GFF滤波时间0.0~6553.5 %0.1006-62 dEb禁能准位 460V机种: 0.0~440.0 Vdc 360.006-63 故障1发生时的运转时间(天数)0~65535 天数只读DPD-T_2406-64 故障1发生时的运转时间(分钟)0~1439 分钟只读06-65 故障2发生时的运转时间(天数)0~65535 天数只读06-66 故障2发生时的运转时间(分钟)0~1439 分钟只读06-67 故障3发生时的运转时间(天数)0~65535 天数只读06-68 故障3发生时的运转时间(分钟)0~1439 分钟只读06-69 故障4发生时的运转时间(天数)0~65535 天数只读06-70 故障4发生时的运转时间(分钟)0~1439 分钟只读06-71 低电流设定准位0.0 ~ 6553.5 % 0.006-72 低电流侦测时间0.00 ~ 655.35秒 0.0006-73 低电流发生的处置方式0 : 无功能1 : 报警且自由停车2 : 报警依第二减速时间停车3 : 报警且继续运转DPD-T_25DPD-T_2607 特殊参数 参数码 参数名称 设定范围 初始值备注07-00 软件煞车晶体动作准位设定460V 系列：700.0~900.0Vdc760.0 07-01 直流制动电流准位 0~100% 0 07-02 启动时直流制动时间0.0~60.0秒 0.0 07-03 停止时直流制动时间0.0~60.0秒 0.0 07-04 直流制动起始频率 0.00~600.00Hz 0.0007-05 电压上升增益 1~200% 100 07-06 瞬时停电再启动 0：停止运转1：由停电前速度作速度追踪 2：从最小输出频率作速度追踪07-07 允许停电时间 0.1~20.0秒 2.0 07-08 B.B.中断时间 0.1~5.0秒 0.507-09 速度追踪最大电流 20~200% 5007-10 异常再启动动作选择0：停止运转1：当前的速度作速度追踪 2：从最小输出频率作速度追踪07-11 异常再启动次数 0~10 007-12 启动时速度追踪 0：不动作1：从最大输出频率作速度追踪2：由启动时的电机频率作速度追踪3：从最小输出频率作速度追踪07-13 瞬时停电时减速时间选择0：不动作1：第一减速时间 2：第二减速时间3：第三减速时间 4：第四减速时间 5：目前之减速时间 6：自动减速07-14 DEB 回复时间 0.0~25.0秒 0.0 07-15 齿隙加速停顿时间 0.00～600.00秒 0.0007-16 齿隙加速停顿频率 0.00～600.00Hz 0.0007-17 齿隙减速停顿时间 0.00～600.00秒 0.0007-18 齿隙减速停顿频率 0.00～600.00Hz 0.0007-19冷却散热风扇控制方式 0：风扇持续运转1：停机运转一分钟后停止2：随驱动器运转/停止动作3：侦测温度到达约60℃后再启动4：风扇不运转0 07-20 紧急或强制停机的减速方式0：以自由运转方式停止1：依照第一减速时间 2：依照第二减速时间3：依照第三减速时间4：依照第四减速时间 5：系统减速 6：自动减速0 07-21 自动节能设定0：关闭1：开启0 07-22 节能增益 10～1000% 100 07-23 自动调节电压（AVR ）0：开启AVR 功能1：关闭AVR 功能 2：减速时，关闭AVR 功能07-24 转矩命令滤波时间（V/F 及SVC 控制模式）0.001~10.000秒 0.05007-25 滑差补偿的滤波时间（V/F 及SVC 控制模0.001~10.000秒0.100。
CP2000参数表手册PARAMETER MANUAL2013-04-5012602604CPP4使用者可快速搜寻各参数的设定范围及出厂设定值，方便自行设定参数。
可以藉由操作面板设定参数、变更设定值及重置参数。
2）「备注」字段，提供使用者在自行设定后，可记录下自行设定值。
3）详尽的参数说明，请参阅使用手册。
00驱动器参数参数码参数名称设定范围初始值备注00-00驱动器机种代码识别4: 230V, 1HP (0.75kW)5: 460 V, 1HP (0.75kW)6: 230V, 2HP (1.5kW)7: 460 V, 2HP (1.5kW)8: 230V, 3HP (2.2kW)9: 460 V, 3HP (2.2kW)10: 230V, 5HP (3.7kW)11: 460 V, 5HP (3.7kW)12: 230V, 7.5HP (5.5kW)13: 460 V, 7.5HP (5.5kW)14: 230V, 10HP (7.5kW)15: 460V, 10HP (7.5kW)16: 230V, 15HP (11kW)17: 460V, 15HP (11kW)18: 230V, 20HP (15kW)19: 460V, 20HP (15kW)20: 230V, 25HP (18.5kW)21: 460V, 25HP (18.5kW)22: 230V, 30HP (22kW)23: 460V, 30HP (22kW)24: 230V, 40HP (30kW)25: 460V, 40HP (30kW)26: 230V, 50HP (37kW)27: 460V, 50HP (37kW)28: 230V, 60HP (45kW)29: 460V, 60HP (45kW)30: 230V, 75HP (55kW)31: 460V, 75HP (55kW)32: 230V, 100HP (75kW)33: 460V, 100HP (75kW)34: 230V, 125HP(90kW)35: 460V, 125HP (90kW)37: 460V, 150HP (110kW)39: 460V, 175HP(132kW)41: 460V, 215HP(160kW)43: 460V, 250HP(185kW)45: 460V, 300HP(220kW)47: 460V, 375HP(280kW)49: 460V, 425HP(315kW)51: 460V, 475HP(355kW)53: 460V, 536HP(400kW)90: 230V, 4HP (3.0kW)91: 460V, 4HP (3.0kW)93：460V, 5.5HP (4.0kW)只读00-01 驱动器额定电流显示依机种显示只读00-02 参数管理设定0：无功能1：参数写保护5 : KWH 显示归零6：重置PLC (包含CANopen主站相关设定)7：重置CANopen从站相关设定9：参数重置（基底频率为50Hz）10：参数重置（基底频率为60Hz）00-03 开机显示画面选择0：F (频率命令）1：H (输出频率）2：U (使用者定义）3：A (输出电流）SC-100-04 多功能显示选择（使用者定义）0：显示驱动器至电机之输出电流（A）1：显示计数值（c）2：显示驱动器实际输出频率（H）3：显示驱动器内直流侧之电压值DC-BUS电压（u）4：显示驱动器之U, V, W输出电压值（E）5：显示驱动器输出之功因角度（n）6：显示驱动器输出之功率kW（P）8：显示驱动器估算之输出转矩N-m%（t）10：显示PID回授值%（b）11：显示AVI1模拟输入端子之讯号值%（1.）12：显示ACI模拟输入端子之讯号值%（2.）13：显示AVI2模拟输入端子之讯号值%（3.）14：显示驱动器功率模块IGBT的温度℃（i.）15：显示驱动器散热片温度℃（c.）16：数字输入 ON/OFF 状态（i）17：数字输出 ON/OFF 状态（o）18：显示正在执行多段速的段速（S）19：数字输入对应之CPU 脚位状态（d.）20：数字输出对应之CPU 脚位状态（O.）25：显示oL counter (h.)26：GFF 的Percent值27：DC-BUS 涟波电压 (r.)28：显示PLC缓存器D1043之值（C）30：使用者定义输出显示(U)31：参数00-05使用者增益显示(K)34: 风扇运转速度(%) (F.)37: 保留38: 驱动器状态(6.)41: KWH显示，单位KWH(J)42: PID目标值，单位%(L)43: PID补偿，单位%(o.)44: PID输出频率, 单位Hz(b.)300-05 实际输出频率比例增益0~160.00 1.0000-06 软件版本仅供读取 #.##00-07 参数保护解碼输入0～655350~4：记录密码错误次数00-08 参数保护密码输入0～655350：未设定密码锁或00-07密码输入成功1：参数已被锁定00-09~00-10保留00-11 速度模式控制选择0：VF（V/F控制）2：SVC（无感测向量控制）00-12~00-15保留00-16 负载选择0：轻负载1：一般负载00-17 载波频率2~15kHz轻载: 1~20hp 8SC-2ㄧ般负载: 0.5~15HP轻载: 1~25hp2~15kHz460V ㄧ般负载: 0.5~20HP轻载: 25~60hp2~10kHz230V ㄧ般负载: 20~50hp轻载: 30~100hp2~10kHz460V ㄧ般负载: 25~75hp6轻载: 75~125hp2~9kHz230V ㄧ般负载: 60~100hp轻载: 125~536hp2~9kHz460V ㄧ般负载: 100~475hp4 00-18 保留00-19 PLC 命令屏蔽(SOOC, SOOF,SOTC )Bit 0: 控制命令强制由PLC控制Bit 1: 频率命令强制由PLC控制00-20 频率指令来源设定（AUTO）0：由键盘输入1：由通讯RS485输入2：由外部模拟输入（参数03-00）3：由外部up/down端子6：由CANopen通讯卡8：由通讯卡(不含CANopen卡)00-21 运转指令来源设定（AUTO）0：数字操作器操作1：外部端子操作，键盘 Stop 无效2：通讯RS-485，键盘 Stop 无效3：由CANopen通讯卡5：由通讯卡(不含CANopen卡)00-22 停车方式0：以减速煞车方式停止1：以自由运转方式停止00-23 运转方向选择0：可正反转1：禁止反转2：禁止正转00-24 通讯频率命令记忆仅供读取只读SC-300-25 使用者定义属性Bit 0~3: 控制使用者定义的小数点数0000b:: 无小数点0001b: 小数点1位0010b: 小数点2位0011b: 小数点3位Bit 4~15 :控制使用者定义的单位显示000Xh : Hz001xh : rpm002xh : %003xh : kg004xH: m/s005xH: kW006xH: HP007xH: ppm008xH: 1/m009xH: kg/s00AxH: kg/m00BxH: kg/h00CxH: lb/s00DxH: lb/m00ExH: lb/h00FxH: ft/s010xH: ft/m011xH: m012xH: ft013xH: degC014xH: degF015xH: mbar016xH: bar017xH: Pa018xH: kPa019xH: mWG01AxH: inWG01BxH: ftWG01CxH: psi01DxH: atm01ExH: L/s01FxH: L/m020xH: L/h021xH: m3/s022xH: m3/h023xH: GPM024xH: CFM00-26 使用者定义的最大值P00-25 Bit 0~3 = 0000b：无功能：0设定范围：1~65535P00-25 Bit 0~3 = 0001b：无功能：0.0设定范围：0.1~6553.5P00-25 Bit 0~3 = 0010b：无功能：0.00设定范围：0.01~655.35P00-25 Bit 0~3 = 0011b：无功能：0.000设定范围：0.001~65.53500-27 使用者定义的设定值仅供读取只读SC-400-28 自动模式切换手动模式Bit0 : 睡眠功能控制位0: 取消睡眠功能1: 睡眠功能与自动模式相同Bit1 : 单位显示控制位0: 单位显示改为 Hz1: 单位显示与自动模式相同Bit2 : PID 控制位0: 取消PID 控制1: PID控制与自动模式相同00-29 LOCAL/REMOTE动作选择0：使用标准的HOA 功能1：Local/Remote 切换不维持频率与运转狀态2：Local/Remote 切换, 维持Remote 的频率与运转狀态3：Local/Remote 切换, 维持Local的频率与运转狀态4：Local/Remote 切换, 维持兩者的频率与运转狀态00-30 频率指令来源设定（HAND）0：由键盘输入1：由通讯RS485输入2：由外部模拟输入（参数03-00）3：由外部up/down端子6：由CANopen通讯卡8：由通讯卡(不含CANopen卡)00-31 运转指令来源设定（HAND）0：数字操作器操作1：外部端子操作，键盘 Stop 无效2：通讯RS-485，键盘 Stop 无效3：由CANopen通讯卡5：由通讯卡(不含CANopen卡)00-32 数字操作器STOP键致能0 : 数字操作器STOP键无效1 : 数字操作器STOP键有效00-33~00-47保留00-48 电流显示滤波 0.001～65.535 0.100 00-49 显示滤波时间 0.001～65.535 0.100 00-50 软件发行日期仅供讀取只读00-51~00-60保留SC-501 基本参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注01-00最高操作频率50.00~600.00Hz 60.00/ 50.0001-01 电机1输出最高频率设定0.00~600.00Hz60.00/50.0001-02 电机1输出最大电压设定230V机种：0.0V~255.0V460V机种：0.0V~510.0V200.0400.001-03 电机1输出中间1频率设定0.00~600.00Hz 3.0001-04 电机1输出中间1电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V11.022.001-05 电机1输出中间2频率设定0.00~600.00Hz 0.5001-06 电机1输出中间2电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V2.04.001-07 电机1输出最低频率设定0.00~600.00Hz 0.0001-08 电机1输出最小电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V0.00.001-09 启动频率 0.00~600.00Hz 0.50 01-10 上限频率 0.00~600.00Hz 600.00 01-11 下限频率 0.00~600.00Hz 001-12 第一加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-13 第一减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-14 第二加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-15 第二减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-16 第三加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-17 第三减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-18 第四加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-19 第四减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-20 寸动(JOG)加速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-21 寸动(JOG)减速时间设定参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒10.0010.001-22 寸动(JOG)频率设定0.00~600.00Hz 6.0001-23 第一段/第四段加减速切换频率0.00~600.00Hz 0.0001-24 S加速起始时间设定1参数01-45=0：0.00~25.00秒参数01-45=1：0.0~25.0秒0.200.2SC-6参数码参数名称设定范围初始值备注01-25 S加速到达时间设定2参数01-45=0：0.00~25.00秒参数01-45=1：0.0~25.0秒0.200.201-26 S减速起始时间设定1参数01-45=0：0.00~25.00秒参数01-45=1：0.0~25.0秒0.200.201-27 S减速到达时间设定2参数01-45=0：0.00~25.00秒参数01-45=1：0.0~25.0秒0.200.201-28 禁止设定频率1上限0.00~600.00Hz 0.0001-29 禁止设定频率1下限0.00~600.00Hz 0.0001-30 禁止设定频率2上限0.00~600.00Hz 0.0001-31 禁止设定频率2下限0.00~600.00Hz 0.0001-32 禁止设定频率3上限0.00~600.00Hz 0.0001-33 禁止设定频率3下限0.00~600.00Hz 0.0001-34 零速模式选择0：输出等待1：零速运转2：Fmin (依据參數01-07、01-41)01-35 电机2输出最高频率设定0.00~600.00Hz60.00/50.0001-36 电机2输出最大电压设定230V机种：0.0V~255.0V460V机种：0.0V~510.0V200.0400.001-37 电机2输出中间1频率设定0.00~600.00Hz 3.0001-38 电机2输出中间1电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V11.0/22.001-39 电机2输出中间2频率设定0.00~600.00Hz 0.5001-40 电机2输出中间2电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V2.04.001-41 电机2输出最低频率设定0.00~600.00Hz 0.0001-42 电机2输出最小电压设定230V机种：0.0V~240.0V460V机种：0.0V~480.0V0.00.001-43 V/F曲线选择0：一般V/F曲线1：1.5次方V/F曲线2：2次方V/F 曲线01-44 自动加减速设定0：直线加减速1：自动加速，直线减速2：直线加速，自动减速3：自动加减速4：直线，以自动加减速作为失速防止（受限参数01-12~01-21)01-45 加减速及S曲线时间单位0：单位0.01杪1：单位0.1秒01-46 CANopen快速停止时间参数01-45=0：0.00~600.00秒参数01-45=1：0.0~6000.0秒1.001.0SC-702 数字输入/输出参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注02-00二线/三线式运转控制0：2 线式模式1，电源启动运转控制动作1：2 线式模式2，电源启动运转控制动作2：3 线式，电源启动运转控制动作02-01 多功能输入指令一 (MI1)0：无功能 1 02-02 多功能输入指令二 (MI2)1：多段速指令1 202-03 多功能输入指令三 (MI3)2：多段速指令2 302-04 多功能输入指令四 (MI4)3：多段速指令3 402-05 多功能输入指令五 (MI5)4：多段速指令4 002-06 多功能输入指令六 (MI6)5：异常复归指令Reset 002-07 多功能输入指令七 (MI7)6：JOG指令（依KPC-CC01或外部控制）02-08 多功能输入指令八 (MI8)7：加减速禁止指令 002-26 加装扩充卡之输入端子(MI10)8：第一、二加减速时间切换002-27 加装扩充卡之输入端子(MI11)9：第三、四加减速时间切换002-28 加装扩充卡之输入端子(MI12)10：EF输入(参数07-20) 002-29 加装扩充卡之输入端子(MI13)11：外部中断 B.B.输入(Base Block)02-30 加装扩充卡之输入端子(MI14)12：输出停止 002-31 加装扩充卡之输入端子 13：取消最佳化加减速设定0 (MI15) 14：电机1、2切换15：转速命令来自AVI116：转速命令来自ACI17：转速命令来自AVI218：强制停机(参数07-20)19：递增指令20：递减指令21：PID 功能取消22：计数器清除23：计数输入（MI6）24：FWD JOG指令25：REV JOG指令28：紧急停止(EF1)29：电机线圈Y接确认讯号30：电机线圈△接确认讯号38：写入EEPROM禁止40：强制自由运转停止41：HAND切换42：AUTO切换49：驱动器致能50：从站dEb执行51: PLC 模式切换的选择bit52: PLC 模式切换的选择bit153: CANopen 快速停车的触发54:UVW电磁开关确认55:煞车释放确认信号56: Local/Remote 切换58: 启动火灾模式(withRUN Command)SC-8参数码参数名称设定范围初始值备注59: 启动火灾模式(withoutRUN Command)60:所有电机失效61:电机 #1 失效62:电机 #2 失效63:电机 #3 失效64:电机 #4 失效65:电机 #5 失效66:电机 #6 失效67:电机 #7 失效68:电机 #8 失效02-09 UP/DOWN键模式0：up/down依加减速时间1：up/down定速(参数02-10)02-10 定速UP/DOWN键加减速速率0.01~1.00Hz/ms 0.0102-11 多功能输入响应时间 0.000~30.000秒 0.00502-12 多功能输入模式选择0000h~FFFFh（0：N.O.；1：N.C.）0000h02-13 多功能输出1 RY1 0：无功能 11 02-14 多功能输出2 RY2 1：运转中指示 102-15 多功能输出3 RY3 2：运转速度到达 002-36 加装扩充卡之输出端子(MO10) 或(RA10)3：任意频率到达 1 (参数02-22)02-37 加装扩充卡之输出端子(MO11) 或(RA11)4：任意频率到达 2 (参数02-24)02-38 加装扩充卡之输出端子(MO12) 或(RA12)5：零速(频率命令) 002-39 加装扩充卡之输出端子(MO13) 或(RA13)6：零速含STOP(频率命令)002-40 加装扩充卡之输出端子(MO14) 或(RA14)7：过转矩准位1 002-41 加装扩充卡之输出端子(MO15) 或(RA15)8：过转矩准位2 002-42 加装扩充卡之输出端子(MO16)9：驱动器准备完成 002-43 加装扩充卡之输出端子(MO17)10：低电压警报（LV）(参数06-00)02-44 加装扩充卡之输出端子(MO18)11：故障指示 002-45 加装扩充卡之输出端子(MO19)12：机械煞车释放(参数02-32)02-46 加装扩充卡之输出端子(MO20)13：过热警告(参数06-15)014：软件煞车动作指示(参数07-00)15：PID回授异常16：滑差异常(oSL)17：计数值到达不归0（参数02-20）18：计数值到达（参数02-19）19：基本屏蔽20：警告输出21：过电压警告22：过电流失速防止警告23：过电压失速防止警告24：驱动器操作模式25：正转命令26：反转命令SC-927：高于参数02-33设定电流准位时输出 (>= 02-33)28：低于参数02-33设定电流准位时输出 (< 02-33)29：高于参数02-34的设定频率时输出 (>= 02-34)30：低于参数02-34的设定频率时输出 (< 02-34)31：电机线圈切换Y接命令32：电机线圈切换△接命令33：零速(实际输出频率)34：零速含Stop (实际输出频率)35：错误输出选择 1 (参数06-23)36：错误输出选择 2 (参数06-24)37：错误输出选择 3 (参数06-25)38：错误输出选择 4 (参数06-26)40：运转速度到达含停止44：低电流输出45：UVW电磁开关致能47：停止时煞车闭合50：提供给CANopen当做控制输出51 : 提供给RS485当做控制输出52: 供给通讯卡当做控制输出53:火灾模式指示54:火灾模式旁路指示55:电机 #1输出56:电机 #2输出57:电机 #3输出58:电机 #4输出59:电机 #5输出60:电机 #6输出61:电机 #7输出62:电机 #8输出02-16~02-17保留02-18 多功能输出方向0000h~FFFFh（0：N.O.；1：N.C.）0000h02-19 计数值到达设定 0~65500 0 02-20 指定计数值到达 0~65500 0 02-21 保留02-22 任意到达频率 1 0.00～600.00Hz 60.00/ 50.0002-23 任意到达频率1 宽度 0.00～600.00Hz 2.0002-24 任意到达频率 2 0.00～600.00Hz 60.00/ 50.0002-25 任意到达频率2 宽度 0.00～600.00Hz 2.00 02-32 煞车动作延迟时间 0.000~65.000秒 0.00002-33 多功能输出端子动作之输出电流准位设定0~100% 0SC-1002-34 多功能输出端子动作之输出频率设定0.00~600.00Hz 3.0002-35 重置、电源启动后外部控制运转选择0：无效1：重置后，若运转命令存在，驱动器执行运转02-47~02-49保留02-50 多机能输入端子动作状态监控多机能输入端子动作状态只读02-51 多机能输出端子动作状态监控多机能输出端子动作状态只读02-52 PLC 所使用的外部多功能输入端子监控PLC功能输入端子动作状态只读02-53 PLC所使用的外部多功能输出端子监控PLC功能输出端子动作状态只读02-54 外部端子使用频率命令记忆仅供读取只读SC-11SC-1203 模拟输入/输出参数( 表示可在运转中执行设定功能) 参数码 参数名称 设定范围 初始值备注03-00 AVI1模拟输入功能选择 1 03-01 ACI 模拟输入功能选择003-02 AVI2模拟输入功能选择0：无功能 1：频率命令 4：PID 目标值 5：PID 回授讯号6：正温度系数热敏电阻(PTC)输入值11：PT100热敏电阻值03-03 AVI1 模拟输入偏压 -100.0~100.0% 0 03-04 ACI 模拟输入偏压 -100.0~100.0% 0 03-05 AVI2 模拟正电压输入偏压-100.0~100.0% 003-06 保留03-07 AVI1正负偏压模式 0 03-08 ACI 正负偏压模式 0 03-09 AVI2正负偏压模式 0：无偏压1：低于偏压=偏压 2：高于偏压=偏压 3：以偏压为中心取绝对值 4：以偏压为中心0 03-10 模拟命令偏压动作0：不允许负频率输入，正反转动作由數位操作器或外部端子控制1：允许负频率输入，正频率正转，负频率反转，數位操作器或外部端子控制无法控制正反转0 03-11 AVI1 模拟输入增益 103-12 ACI 模拟输入增益 2 03-13 AVI2 模拟输入增益3 -500.0~500.0% -500.0~500.0%-500.0~500.0%100.0100.0100.0 03-14 AVI2 模拟输入增益4 -500.0~500.0% 100.0 03-15 AVI1模拟输入滤波时间0.00~20.00秒 0.01 03-16 ACI 模拟输入滤波时间0.00~20.00秒 0.01 03-17 AVI2模拟输入滤波时间0.00~20.00秒 0.0103-18 模拟输入相加功能0：不可相加（AVI1、ACI 、AVI2）1：可相加0 03-19 ACI 断线选择 0：无断线选择1：以断线前的频率命令持续运转 2：减速到0H3：立即停车并显示 ACE03-20 多功能输出1 (AFM1) 0：输出频率 (Hz) 0 03-23 多功能输出2（AFM2）1：频率命令 (Hz) 02：电机运转频率(Hz) 3：输出电流 (rms)4：输出电压5：DC Bus 电压6：功率因子7：功率9：AVI1百分比10：ACI 百分比11：AVI2百分比20：CANopen 模拟输出21：RS485 類比输出22: 通讯卡模拟输出23: 固定电压输出03-21 模拟输出一增益（AFM1）0~500.0% 100.0SC-1303-22 模拟输出一反向致能（AFM 1）0：输出电压绝对值1：反向输出0V ；正向输出0-10V2：反向输出5-0V ；正向输出5-10V0 03-24 模拟输出二增益（AFM2）0~500.0% 10003-25 模拟输出二反向致能（AFM 2）0：输出电压绝对值1：反向输出0V ；正向输出0-10V2：反向输出5-0V ；正向输出5-10V 0 03-26 保留03-27 AFM2 输出偏移量 -100.00~100.00% 0.0003-28 AVI1选择 0: 0-10V 1: 0-20mA 2: 4-20mA 003-29 ACI 选择 0: 4-20mA 1: 0-10V2: 0-20mA03-30 PLC 所使用模拟输出端子0000h~FFFFh监控PLC 功能類比输出端子动作狀态0000h03-31 AFM2 输出选择 0 03-34 AFM1 输出选择 0: 0-20mA1: 4-20mA 003-32 AFM1直流输出设定准位0.00~100.00 % 0.0003-33 AFM2 直流输出设定准位0.00~100.00 % 0.0003-35 AFM1输出率波时间 0 ~ 20.00 秒 0.01 03-36 AFM2输出率波时间 0 ~ 20.00 秒 0.01 03-37 ~ 03-49保留 03-50 模拟计算方式 0 ~ 7 7 03-51 AVI1 最低点 当03-28 为0 : 0.00~10.00(V)当03-28不为0 :0.00~20.00(mA)0.00 03-52 AVI1 最低点百分比 0.00~100.00% 0.0003-53 AVI1 中间点 当03-28 为0 : 0.00~10.00(V)当03-28不为0 :0.00~20.00(mA)5.00 03-54 AVI1 中间点百分比 0.00~100.00% 50.0003-55 AVI1 最高点 当03-28 为0 : 0.00~10.00(V)当03-28不为0 :0.00~20.00(mA)10.00 03-56 AVI1 最高点百分比 0.00~100.00% 100.0003-57 ACI 最低点 当03-29 为0 : 0.00~10.00(V)当03-29不为0 :0.00~20.00(mA)4.00 03-58 ACI 最低点百分比 0.00~100.00% 0.0003-59 ACI 中间点 当03-29 为0 : 0.00~10.00(V)当03-29不为0 :0.00~20.00(mA)12.00 03-60 ACI 中间点百分比 0.00~100.00% 50.0003-61 ACI 最高点 当03-29 为0 : 0.00~10.00(V)当03-29不为0 :0.00~20.00(mA)20.00 03-62 ACI 最高点百分比 0.00~100.00% 100.00 03-63 AVI2 最低点电压 0.00~10.00V 0.0003-64 AVI2 最低点百分比 0.00~100.00% 0.00 03-65 AVI2 中间点电压 0.00~10.00V 5.00 03-66 AVI2 中间点百分比 0.00~100.00% 50.00 03-67 AVI2 最高点电压 0.00~10.00V 10.00 03-68 AVI2 最高点百分比 0.00~100.00% 100.00SC-1404-00第一段速0.00~600.00Hz 0.0004-01第二段速0.00~600.00Hz 0.0004-02第三段速0.00~600.00Hz 0.0004-03第四段速0.00~600.00Hz 0.0004-04第五段速0.00~600.00Hz 0.0004-05第六段速0.00~600.00Hz 0.0004-06第七段速0.00~600.00Hz 0.0004-07第八段速0.00~600.00Hz 0.0004-08第九段速0.00~600.00Hz 0.0004-09第十段速0.00~600.00Hz 0.0004-10第十一段速0.00~600.00Hz 0.0004-11第十二段速0.00~600.00Hz 0.0004-12第十三段速0.00~600.00Hz 0.0004-13第十四段速0.00~600.00Hz 0.0004-14第十五段速0.00~600.00Hz 0.0004-15~保留04-4904-50 PLC 暂存位置1 0~65535 0 04-51 PLC 暂存位置2 0~65535 0 04-52 PLC 暂存位置3 0~65535 0 04-53 PLC 暂存位置4 0~65535 0 04-54 PLC 暂存位置5 0~65535 0 04-55 PLC 暂存位置6 0~65535 0 04-56 PLC 暂存位置7 0~65535 0 04-57 PLC 暂存位置8 0~65535 0 04-58 PLC 暂存位置9 0~65535 0 04-59 PLC 暂存位置10 0~65535 0SC-1505-00电机参数自动量测0：无功能1：感应马达之动态测试2：感应马达之静态测试05-01IM电机1满载电流(A)驱动器额定电流的10~120% ###.##05-02 IM电机1额定功率(kW)0~655.35kW ###.##05-03 IM电机1额定转速(rpm)0~655351710(60Hz 4极)；1410(50Hz 4极)171005-04 IM电机1极数 2~20 405-05 IM电机1无载电流(A)0~参数05-01出厂设定值 ###.##05-06 IM电机1参数Rs(定子电阻)0.000~65.535Ω0.00005-07 IM 电机 1 参数Rr(转子电阻)0.000~65.535Ω0.00005-08 IM电机 1 参数Lm(磁通互感量)0.0~6553.5mH 0.005-09 IM电机 1 参数Lx(总漏感抗)0.0~6553.5mH 0.005-10~05-12保留05-13 IM电机2满载电流(A)驱动器额定电流的10~120% ###.##05-14 IM电机2 额定功率(kW)0~655.35kW ###.##05-15 IM电机2 额定转速(rpm)0~655351710(60Hz 4极)；1410(50Hz 4极)171005-16 IM电机2 极数 2~20 405-17 IM电机2 无载电流(A)0~参数05-01出厂设定值 ###.##05-18 IM电机 2 参数Rs（定子电阻）0.000~65.535Ω0.00005-19 IM电机 2 参数Rr(转子电阻)0.000~65.535Ω0.00005-20 IM电机2 参数Lm(磁通互感量)0.0~6553.5mH 0.005-21 IM 电机 2 参数Lx(转子电阻)0.0~6553.5mH 0.005-22 IM电机1/电机 2 选择1：电机12：电机2105-23 IM电机Y-△切换频率设定0.00~600.00Hz 60.0005-24 IM电机Y-△切换致能0：无功能1：致能05-25 IM电机Y-△切换延迟时间0.000~60.000秒0.20005-26 累计电机运转瓦时低字符（W-sec）只读#.#05-27 累计电机运转瓦时高字符（W-sec）只读#.#05-28 累计电机运转瓦时（W-Hour）只读#.#05-29 累计电机运转瓦时低字符（KW-Hour）只读#.#SC-16参数码参数名称设定范围初始值备注05-30 累计电机运转瓦时高字符（KW-Hour）只读#.#05-31 累计电机运转时间(分钟)00~1439 005-32 累计电机运转时间(天数)00~65535 0SC-1706 保护参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注06-00低电压位准230V：160.0~220.0VdcFrame E 以上机种(含)：190.0~220.0V460V：320.0~440.0VdcFrame E 以上机种(含)：380.0~440.0V180.0360.0Frame E 以上机种(含)：200.0/400.006-01 过电压失速防止230V：350.0~450.0Vdc460V：700.0~900.0Vdc380.0760.006-02 过电压失速防止动作选择0：使用传统过电压失速防止1：使用智能型过电压失速防止06-03 加速中过电流失速防止位准一般负载:0~160%（100%对应驱动器的额定电流）;轻负载：0~130%（100%对应驱动器的额定电流）一般负载:120%;轻负载:120%06-04 运转中过电流失速防止位准一般负载:0~160%（100%对应驱动器的额定电流）;轻负载：0~130%（100%对应驱动器的额定电流）一般负载:120%;轻负载:120%06-05 定速运转中过电流失速防止之加减速选择0：依照目前之加减速时间1：依照第一加减速时间2：依照第二加减速时间3：依照第三加减速时间4：依照第四加减速时间5：依照自动加减速06-06 过转矩检出动作选择OT10：不动作1：定速运转中过转矩侦测，继续运转2：定速运转中过转矩侦测，停止运转3：运转中过转矩侦测，继续运转4：运转中过转矩侦测，停止运转06-07 过转矩检出位准OT110~200%（100%对应驱动器的额定电流）12006-08 过转矩检出时间OT10.0~60.0秒 0.106-09 过转矩检出动作选择OT20：不动作1：定速运转中过转矩侦测，继续运转2：定速运转中过转矩侦测，停止运转3：运转中过转矩侦测，继续运转4：运转中过转矩侦测，停止运转06-10 过转矩检出位准OT210~200%（100%对应驱动器的额定电流）12006-11 过转矩检出时间OT20.0~60.0秒 0.106-12 最大电流限制0 ~ 200 15006-13 电子热电驿 1 选择(电机 1)0：恒转矩输出电机1：变转矩输出电机2：无电子热电驿206-14 热电驿 1 作用时间(电机 1)30.0~600.0秒60.006-15 OH过热警告温度准位0.0~110.0℃ 100SC-18参数码参数名称设定范围初始值备注06-16 失速防止限制准位0～100% (参考参数06-03，06-04)5006-17 最近第一异常记录0：无异常记录 0 06-18 最近第二异常记录1：ocA 加速中过电流 006-19 最近第三异常记录2：ocd 减速中过电 006-20 最近第四异常记录3：ocn 恒速中过电流 006-21 最近第五异常记录4：GFF 接地过电流 006-22 最近第六异常记录5：occ IGBT短路保护6：ocS 停止中过电流7：ovA 加速中过电压8：ovd 减速中过电压9：ovn 恒速中过电压10：ovS 停止中过电压11：LvA 加速中低电压12：Lvd 减速中低电压13：Lvn 恒速中低电压14：LvS 停止中低电压15：OrP 输入欠相保护16：oH1 (IGBT过热)17：oH2 (电容过热)18：tH1o (TH1 open：IGBT过热保护线路异常)19：tH2o (TH2 open：散热器保护线路异常)20：保留21：oL (超过150%额定电流一分钟后，驱动器过载)22：EoL1 (电子热动电驿1保护动作)23：EoL2 (电子热动电驿2保护动作)24：oH3 (PTC) 马达过热25：保留26：ot1 过转矩 127：ot2 过转矩 228: Under current 1 (uc1)低电流129:保留30：cF1 内存写入异常31：cF2 内存读出异常32：保留33：cd1 U相电流侦测异常34：cd2 V相电流侦测异常35：cd3 W相电流侦测异常36：Hd0 cc电流侦测异常37：Hd1 oc电流侦测异常38：Hd2 ov流侦测异常39：Hd3 接地电流侦测异常40: 电机参数自动调适失败(AuE)41:AFEPID反馈断线42~47保留48: ACI reference input loss(ACE)49: External fault (EF)外部错误讯号输入50: Emergency stop (EF1)紧急停止SC-19SC-2051: Base Block (BB)外部中断52: Pcode (Password)密码错误53：保留54：cE1 通讯异常55：cE2 通讯异常56：cE3 通讯异常57：cE4 通讯异常58：cE10 通讯 Time Out59：cP10 PU 面板 Time out60：bF 煞车晶体异常61：ydc 电机线圈Y-△切换错误62：dEb 错误63：oSL 转差异常64~65：保留73：S1 外部安全关闸74: FIRE 火灾模式输出79: U PHASE SHORT( U 相短路)80: V PHASE SHORT (V 相短路)81: W PHASE SHORT (W 相短路)82: Output Phase Lose (U 相输出欠相)83: Output Phase Lose (V 相输出欠相)84: Output Phase Lose (W 相输出欠相)101：CGdE CANopen 软件断线1102：CHbE CANopen 软件断线2103：CSyE CANopen 同步错误104：CbFE CANopen 硬件断线105：CIdE CANopen 索引设定错误106：CAdE CANopen 从站站号设定错误107：CFrE CANopen 索引设定超出范围06-23 异常输出选择 1 0 06-24 异常输出选择 2 006-25 异常输出选择 3 0 06-26 异常输出选择 4其数值所对应的Bit 定义如下：Bit 0: 电流 Bit 1: 电压 Bit 2: 过载 Bit 3: 系统 Bit 4: 回授Bit 5: Ext Bit 6: 通讯(参考异常讯息bit 表) 006-27 电子热电驿 2 选择(电机 2)0：恒转矩输出电机1：变转矩输出电机 2：无电子热电驿206-28 热电驿 2 作用时间(电机 2)30.0~600.0秒60.006-29 PTC动作选择0：警告并继续运转1：警告且减速停车2：警告且自由停车3:不警告06-30 PTC 准位 0.0～100.0% 50.0 06-31 故障时频率命令 0.00~655.35Hz 只读06-32 故障时输出频率 0.00~655.35Hz 只读06-33 故障时输出电压值0.0~6553.5 V 只读06-34 故障时直流侧电压值0.0~6553.5 V 只读06-35 故障时输出电流值0.00~655.35 Amp 只读06-36 故障时IGBT温度0.0~6553.5 ℃只读06-37 故障时电容温度 0.0~6553.5℃只读06-38 故障时马达的rpm0~65535 只读06-39 保留06-40 故障时多功能输入端子状态0000h~FFFFh 只读06-41 故障时多功能输出端子状态0000h~FFFFh 只读06-42 故障时驱动器状态0000h~FFFFh 只读06-43 保留06-44 保留06-45 侦测输出欠相处置方式0: 警告并继续运转1: 警告并减速停车2: 警告并自由停车3: 不警告306-46 输出欠相的侦测时间0~65.535秒0.50006-47 侦测电流频带 0~655.35% 1.0006-48 侦测输出欠相的直流制动时间0~65.535秒0.00006-49 保留06-50 侦测输入欠相的时间0.00~600.00秒0.2006-51 保留06-52 侦测输入欠相涟波230V机种: 0.0 ~ 160 Vdc460V机种: 0.0 ~ 320 Vdc30.060.006-53 侦测输入欠相保护之处置方式（orP）0：警告且减速停车1：警告且自由停车06-54 保留06-55 降载波保护设定0：定额定电流，并依照负载电流及温度限制载波1：定载波频率，并依照设定载波限制负载电流2：定额定电流(同设定0)，但关闭电流限制06-56 PT100 电压准位10.000~10.000V 5.00006-57 PT100 电压准位20.000~10.000V 7.00006-58 PT100 准位1保护频率0.00~600.00 Hz 0.0006-59 PT处置延迟 0~6000秒 6006-60 GFF 侦测电流准位 (% 变频器额定电流)0.0~6553.5% 60.0SC-2106-61 GFF 低通滤波增益0.00~655.35 sec 0.1006-62 DEB禁能准位230V机种: 0.0~220.0 Vdc460V机种: 0.0~440.0 Vdc150.0/300.006-63 故障1发生时的运转时间(天数)0~65535只读06-64 故障1发生时的运转时间(分钟)0~1439只读06-65 故障2发生时的运转时间(天数)0~65535只读06-66 故障2发生时的运转时间(分钟)0~1439 只读06-67 故障3发生时的运转时间(天数)0~65535 只读06-68 故障3发生时的运转时间(分钟)0~1439 只读06-69 故障4发生时的运转时间(天数)0~65535 只读06-70 故障4发生时的运转时间(分钟)0~1439 只读06-71 低电流设定准位0.0~100.0% 0.0 06-72 低电流侦测时间 0.00360.00秒 0.0006-73 低电流发生后处置方式0 : 无功能1 : 报警且自由停车2 : 报警并依第二减速时间停车3 : 报警且继续运转06-74 保留06-75 保留06-76 保留06-80 火灾模式(Firemode)0: 失能1: 正转运转2: 反转运转06-81 火灾模式操作频率(Hz)0.00 to 600.00Hz 60.0006-82 火灾模式,旁路(Bypass) 致能0: 关闭旁路1: 启动旁路06-83 火灾模式,旁路(Bypass) 延迟时间0.0 to 6550.0 sec 0.006-84 火灾模式的自动重启动计数器0~10 006-85 自动重启动计数器时间0.0 to 6000.0 sec 60.0SC-2207 特殊参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注07-00软件煞车晶体动作准位设定230V系列：350.0~450.0Vdc460V系列：700.0~900.0Vdc380.0760.007-01 直流制动电流准位 0~100% 007-02 启动时直流制动时间 0.0~60.0秒 0.0 07-03 停止时直流制动时间 0.0~60.0秒 0.0 07-04 直流制动起始频率 0.00~600.00Hz 0.0007-05 电压上升增益 1~200% 10007-06 瞬时停电再启动0：停止运转1：由停电前速度作速度追踪2：从最小输出频率作速度追踪07-07 允许停电时间 0.1~20.0秒 2.0 07-08 B.B.中断时间 0.1~5.0秒 0.5 07-09 速度追踪最大电流 20~200% 5007-10 B.B.动作选择0：停止运转1：由BB前的速度作速度追踪2：从最小输出频率作速度追踪07-11 异常再启动次数 0~10 007-12 启动时速度追踪0：不动作1：从最大输出频率作速度追踪2：由启动时的马达频率作速度追踪3：从最小输出频率作速度追踪07-13 瞬时停电减速时间选择(DEB 功能:Deceleration EnergyBackup)0 : 失效1：依照第一减速时间2：依照第二减速时间3：依照第三减速时间4：依照第四减速时间5：系统减速6：自动减速7：系统现性与自动07-14 DEB 回归时间 0.0~25.0sec 0.0 07-15 齿隙加速时间 0.00～600.00sec 0.0007-16 齿隙加速频率 0.00~600.00Hz 0.0007-17 齿隙减速时间 0.00～600.00sec 0.0007-18 齿隙减速频率 0.00~600.00Hz 0.0007-19 冷却散热风扇控制方式0：风扇持续运转1：停机运转一分钟后停止2：随驱动器运转/停止动作3：侦测散热片温度到达约60℃后再启动4：风扇不运转07-20 紧急或强制停机的减速方式0：以自由运转方式停止1：依照第一减速时间2：依照第二减速时间3：依照第三减速时间4：依照第四减速时间5：系统减速6：自动减速07-21 自动节能设定0：关闭1：开启07-22 节能增益 10～1000% 10007-23 自动调节电压（AVR）0：开启AVR功能1：关闭AVR功能2：减速时，关闭AVR功能07-24 转矩补偿滤波时间（V/F及SVC控制模式）0.001~10.000秒0.020SC-23参数码参数名称设定范围初始值备注07-25 滑差补偿的滤波时间（V/F及SVC控制模式）0.001~10.000秒0.10007-26 转矩补偿增益（V/F控制模式）0~10 007-27 滑差补偿增益（V/F及SVC控制模式）0.00~10.00 0.0007-28 保留07-29 滑差偏差准位 0.0~100.0% 0.007-30 滑差偏差检测时间 0.0~10.0秒 1.007-31 滑差值偏差检出选择0：警告并继续运行1：警告并减速停车2：警告并自由停车3: 不警告07-32 振荡补偿因子 0~10000 100007-33 恢复异常再起动次数设定值的时间00~6000.0秒60.0SC-2408 高功能PID参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注08-00PID回馈端子选择0：无功能1：负回授：由模拟输入(参数03-00)4：正回授：由模拟输入(参数03-00)08-01 P 增益 0.0~100.0 1.008-02 I 积分时间 0.00~100.00秒 1.0008-03 D 微分时间 0.00~1.00秒 0.0008-04 积分上限 0.0~100.0% 100.008-05 PID输出命令限制 0.0~110.0% 100.008-06 PID回授值 0.00~200.00% 只读08-07 一次延迟 0.0~35.0秒 0.0 08-08 回授异常侦测时间 0.0~3600.0秒 0.008-09 回授讯号断线处理0：警告并继续运转1：警告且减速停2：警告且自由停车3：警告且以断线前频率运转08-10 睡眠参考点 0.00～600.00Hz或 0~200.00%0.0008-11 苏醒参考点 0.00～600.00Hz或 0~200.00%0.0008-12 睡眠时间 0.0～6000.0秒 0.008-13 PID回授讯号异常偏差量1.0～50.0% 10.008-14 PID回授讯号异常偏差量检测时间0.1~300.0秒 5.008-15 PID 回授讯号滤波时间0.1~300.0秒 5.008-16 PID 补偿选择0：参数设定1：模拟输入08-17 PID补偿 -100.0~+100.0% 008-18 睡眠功能参考源设定0: 参考PID输出命令1: 参考PID回授讯号08-19 苏醒的积分限制 0.0~200.0% 50.008-20 PID模式选择0：串联1：并联08-21 允许PID控制改变运转方向0：不可以改变运转方向1：可以改变运转方向08-22 苏醒延迟时间 0~600.00sec 0.00SC-2509 通讯参数( 表示可在运转中执行设定功能)参数码参数名称设定范围初始值备注09-00通讯地址1~254 1 09-01 COM1通讯传送速度 4.8～115.2 Kbps 9.609-02 COM1传输错误处理0：警告并继续运转1：警告且减速停车2：警告且自由停车3：不警告并继续运转309-03 COM1逾时检出 0.0～100.0秒 0.009-04 COM1通讯格式0: 7N1 (ASCII)1: 7N2 (ASCII)2: 7E1 (ASCII)3: 7O1 (ASCII)4: 7E2 (ASCII)5: 7O2 (ASCII)6: 8N1 (ASCII)7: 8N2 (ASCII)8: 8E1 (ASCII)9: 8O1 (ASCII)10: 8E2 (ASCII)11: 8O2 (ASCII)12: 8N1 (RTU)13: 8N2 (RTU)14: 8E1 (RTU)15: 8O1 (RTU)16: 8E2 (RTU)17: 8O2 (RTU)109-05~09-08保留09-09 通讯响应延迟时间 0.0~200.0ms 2.009-10 通讯主频 0.00~600.00Hz 60.0009-11 区块传输1 0~65535 010Ch09-12 区块传输2 0~65535 010Dh09-13 区块传输3 0~65535 010Ah09-14 区块传输4 0~65535 010Bh09-15 区块传输5 0~65535 0 09-16 区块传输6 0~65535 0 09-17 区块传输7 0~65535 0 09-18 区块传输8 0~65535 0 09-19 区块传输9 0~65535 0 09-20 区块传输10 0~65535 0 09-21 区块传输11 0~65535 0 09-22 区块传输12 0~65535 0 09-23 区块传输13 0~65535 0 09-24 区块传输14 0~65535 0 09-25 区块传输15 0~65535 0 09-26 区块传输16 0~65535 0 09-27~09-29保留09-30 通讯译码方式0: 使用译码方式11: 使用译码方式2109-31 COM1 协定0: Modbus 4851: BACnet09-32~09-34保留09-35 PLC地址 1~254 209-36 CANopen从站地址1~127 0SC-26。
台达变频器vfd750c43a说明书
台达VFD变频器目前已在工业自动化市场建立广泛的品牌知名度。
各系列产品针对力矩、损耗、过载、超速运转等不同操作需求而设计，并依据不同的产业机械属性作调整；可提供客户多元化的选择，并广泛应用在工业自动化控制领域。
优势与特点
1、高功率体积比
2、品质卓越
3、提供通用型、高性能系列产品；并能针对不同行业开发专用产品
产品列表
MS300系列精巧标准型矢量控制变频器
MH300系列精巧高效型向量控制变频器
CH2000H系列起重专用高性能矢量型
CH2000系列高性能矢量变频器
C200系列劲智型控制型变频器
CT2000系列高防护型变频器
VFD-CP2000系列无感测矢量控制型
VFD-C2000系列高阶磁束矢量控制型
VFD-E系列内置PLC型
VFD-EL系列多功能/迷你型
VFD-VE系列高性能磁束向量驱动器VFD-VJ系列油电伺服驱动器
VFD-ED系列电梯专用
VFD-DD系列永磁同步门机驱动型VFD-B系列泛用矢量型
VFD-S系列高功能简易型
VFD-L系列多功能简单型
VFD-M系列超低噪音迷你型
VFD-B-P系列高功能/平板型。
台达变频器C2000使用说明
当用户拿到产品机种时，请参考下列步骤，以确保使用安全。
1）打开包装后，先确认产品是否因运送途中有所损坏。
检查并确定印在外箱及机身的铭牌标签，是否相符合。
2）确认配线是否适用符合该交流马达驱动器的电压范围。
安装交流马达驱动器时，请参照安装手册内容说明进行安装。
3）连接电源前，请先确认连接电源、马达、控制板、操作面板等等，是否装置确定。
4）交流马达驱动器在进行配线时，请留意输入端子『R/L1、S/L2、T/L3』与输出端子『U/T1、V/T2、W/T3』接线位置，请勿接错端子以避免造成机器损坏。
5）通电后，藉由数字操作器(KPC-CC01)可自由选择语言、设定各参数群。
先以低频率试运转，慢慢调高频率到达指定的速度。
检查&建议
❒请勿让各种纤维、纸片、木片(屑)或金属碎块等异物进入交流马达驱动器内或粘附于散热风扇上。
❒应安装于如金属等不会燃烧的控制盘中，否则容易发生火灾事故。
❒交流马达驱动器应该安装符合污染等级 2 之环境与干净循环空气。
干净循环空气定义为无污染物质以及具电子污染粉尘物质之气体
接线方式
打开交流马达驱动器上盖后，露出各接线端子排，检查各主回路电路及控制回路电路之端子是否标示清楚及接线时注意以下各项说明，千万不要接错线。
❒交流马达驱动器的主回路电源端子R/L1、S/L2、T/L3 是输入电源端。
如果将电源错误连接于其它端子，则将损坏交流马达驱动器。
另外应确认电源应在铭牌标示的允许电压/电流范围内(参考1-1 产品外观之铭牌说明)。
❒接地端子必须良好接地，一方面可以防止雷击或感电事故，另外能降低噪声干扰。
❒各连接端子与导线间的螺丝请确实锁紧，以防震动松脱产生火花。
❒若要改变接线，首先应关掉运转的变频器电源，因为内部回路直流部分滤波电容器完成放电需要一定时间。
为避免危险，客户可使用直流电压表作测试。
确认电压值小于25Vdc 安全电压值后，才能开始进行配线。
若使用者未让变频器充分时间放电，内部会有残留电压，此时进行配线会造成电路短路并发生火花现象，所以请用户最好在无电压条件下进行作业以确保自身安全。
❒配线作业应由专业人员进行。
确认电源断开（OFF）后才可作业，否则可
能发生感电事故。
❒配线时，配线线径规格之选定，请依照电工法规之规定施行配线，以策安全。
❒完成电路配线后，请再次检查以下几点：
1.所有连接是否都正确无误?
2.有无遗漏接线?
3.各端子和连接线之间是否有短路或对地短路?
接线图
主回路端子
