台达VFD-EL变频器使⽤说明⼀、变频器⾯板说明VFD-EL 系列产品是以数字⾯板做显⽰功能⾯板功能简介：①显⽰画⾯选择键按此键显⽰项⽬逐次变更以供选择23 4 56 71②主显⽰区可显⽰频率、电流、电压、转向、使⽤者定义单位、异常等③状态显⽰区分别可显⽰驱动器的运转状态运转、停⽌、⼨动、正转、反转等④停⽌/重置键可令驱动器停⽌运转及异常重置⑤运转键可令驱动器执⾏运转⑥数值变更键设定值及参数变更使⽤⑦频率设定旋钮可设定此旋钮作为主频率输⼊1 2⾯板上有四种指⽰灯STOP 停⽌指⽰灯：当指⽰灯亮起时，显⽰运转停⽌状态。

RUN 运转指⽰灯：当设定电机运转时，指⽰灯会亮起。

FWD 正转指⽰灯：当设定电机运转为正转时，指⽰灯会亮起。

REV 反转指⽰灯：当设定电机运转为反转时，指⽰灯会亮起。

⼆、功能显⽰项⽬说明三、基本操作流程演⽰1.按【MODE】，直⾄屏幕上显⽰2.然后按【ENTER】进⾏参数设定如：① 02.00(进⼊第⼀频率设定)→【ENTER】→04（由旋钮调节频率）→【END】②02.04（调节正反转）→【ENTER】→01（禁⽌反转）→【ENTER】3.转向设定⼀、操作参数说明PLC与变频器扩展设计变频器调速技术是集⾃动控制、微电⼦、电⼒电⼦、通信技术于⼀体的⾼科技技术。

它具有很好的调速、节能性能, 在各⾏业中获得了⼴泛应⽤。

可编程序控制器(PLC) 是近年来发展极为迅速、应⽤⾯极⼴的⼯业控制装置。

它是⼀种专为⼯业环境应⽤⽽设计的数字运⾏电⼦系统, 采⽤可编程序的存储器, ⽤来存储⽤户指令, 通过数字或模拟的输⼊/ 输出, 完成确定的逻辑、顺序、定时、计数、运算和⼀些确定的功能,来控制各种类型的机械或⽣产过程。

它具有体积⼩,组装灵活,编程简单,抗⼲扰能⼒强和可靠性⾼等优点。

现代⼯业⽣产的许多领域采⽤变频器与PLC相结合使⽤。

⼀．时间继电器TON使能＝1计数，计数到设定值时（⼀直计数到32767），定时器位＝1。

台达电梯专用变频器VFD-VL 系列创变新未来电梯专用电机驱动器无机房电梯的特点无机房电梯采用先进的专用主机及无齿轮永磁同步电机，安装更省时、省空间。

PM电机机械效能达95%，耗电量只有传统电机的一半，油压电梯的三分之一，更省电。

毋须更换齿轮油，环保又省维护成本。

采用最新的控制技术及工法，让电梯乘坐更加平顺舒适。

产品特点模块化设计具有高性能磁束向量控制（FOC）可用于感应电机及永磁同步电机使用永磁同步电机，启动时可执行磁极位置检测驱动永磁同步电机时，具有电机参数及编码器原点偏移角度自我学习功能内置制动刹车单元（至22kW）支持紧急救援系统（EPS），于DC48/96V低电压运行自动修正启动力矩、荷重补偿及手动微调功能，提高电梯舒适性内置电梯机械车输出接点内置电梯启动/停止控制程序结构融入薄型模块化设计易维护，方便安装及拆卸采用RS-485通讯接口（RJ-11），标准MODBUS通讯协议可与PC联机，监控电梯运行及参数设定，提高电梯舒适感完善保护功能，高精度的电流侦测，可精准快速的达到保护功能传统电梯油压电梯无机房电梯基本配线图建议客户在控制端子RB-RC加装异常或电源瞬间短路保护线路。

※ EPS为紧急电源输入端子，详细配线图参与使用手册。

※ PG卡为选购品，详细说明请参考使用手册速度反馈PG卡选用。

型号说明标准规格版本输入电压：23:230V 三相 43:460V 三相VFD-VL 系列产品系列最大使用电机055:7.5HP(5.5kW) 150:20HP(15kW)075:10HP(7.5kW) 185:25HP(18.5kW) 110:15HP(11kW) 220:30HP(22kW)VFD110VL23A230V 系列460V 系列共同特性选购配件数字操作器KPVL-CC01速度反馈PG卡选用EMVL-PGABL:适用ABZ/UVW line driveEMVL-PGABO:适用ABZ open collectorEMVL-PGH01:适用HEIDENHAIN 绝对式增量 编码器I/O扩展卡选用EMVL-IODA01:I/O and D/A cardEMVL-SAF01：Safety relay board地址：上海市浦东新区民夏路238号邮编：201209 电话：（021）5863-5678传真：（021）5863-0003中达电通公司版权所有如有改动,恕不另行通知合肥电话:(0551)6281-6777传真:(0551)6281-6555南宁电话:(0771)5875-699传真:(0771)2621-502北京电话:(010)8225-3225传真:(010)8225-1360成都电话:(028)8434-2072传真:(028)8434-2073上海电话:(021)6301-2827传真:(021)6301-2307武汉电话:(027)8544-8265传真:(027)8544-9500济南电话:(0531)8690-7277传真:(0531)8690-7099乌鲁木齐电话:(0991)6118-160传真:(0991)6118-289沈阳电话:(024)2334-1160传真:(024)2334-1163南昌电话:(0791)8625-5010传真:(0791)8626-7603长沙电话:(0731)8827-7881传真:(0731)8827-7882郑州电话:(0371)6384-2772传真:(0371)6384-2656西安电话:(029)8669-0810传真:(029)86690810-8000长春电话:(0431)8859-6017传真:(0431)8892-5345南京电话:(025)8334-6585传真:(025)8334-6554厦门电话:(0592)5313-601传真:(0592)5313-628天津电话:(022)2301-5082传真:(022)2335-5006重庆电话:(023)8806-0306 传真:(023)8806-0776杭州电话:(0571)8882-0610传真:(0571)8882-0603广州电话:(020)3879-2175传真:(020)3879-2178太原电话:(0351)4039-475传真:(0351)4039-047哈尔滨电话:(0451)5366-5568 传真:(0451)5366-0248中达电通已建立了41个分支机构及服务网点，并塑建训练有素的专业团队，提供客户最满意的服务，公司技术人员能在2小时内回应您的问题，并在48小时内提供所需服务。

VFD柜式空调控制器功能说明书性能要求1．电源电压：160VAC～250VAC，50Hz2．工作环境温度：20℃～+703．工作环境湿度：10%～90%一、运行模式1．自动 2.制冷 3.除湿 4.送风 5.制热二、控制目标1．室内风机（抽头电机，高、中、低档） 2.扫风（同步电机） 3.压缩机 4．室外风机 5.换向阀 6.辅助电加热7．负离子发生器（仅清新机型有） 8.曲轴电加热（仅曲轴电加热机型有）三、输入参数1．室内环境温度（以下简称RT） 2．室内盘管温度（以下简称IPT）3．室外盘管温度（以下简称WPT）☆设定温度简称为ST四、按键说明1．“开/关”键：用于控制器运行的开启与关闭。

上电后首次开机时（延时5秒钟动作）。

按自动模式运转，风速自动。

上电时开/关键持续按下3秒，蜂鸣器响三短声，进入系统自检状态。

2．“模式”键：冷暖机型按如下方式转换：（模式切换时，延时5秒钟动作）单冷机型按如下机型转换：3．“风速”键：按键可按下述操作：（风速切换时延时2秒动作）4．；5．“故障查询：按“▲”5秒后，进入故障查询状态。

在室温显示区显示“E r”或“Pr”，在设定温度显示区显示故障代码，5秒后按其它键，回到原来显示模式。

温度查询：按“▼”5秒后进入温度查询状态。

在室温显示区显示室内盘管温度。

在设定温度显示区显示室外盘管温度。

5秒后或按其它按键，回到原来显示模式。

键盘锁：同时按“▲”和“▼▼”锁定键盘和遥控器操作，除开/关键可用外其它键都不可用。

再同时按“▲”和“▼▼”键解除锁定。

6．“定时”键：与温度设定键配合使用，设定定时时间和取消定时功能。

定时关机：开机状态下，按键设定/取消/显示定时关机时间，按键操作后5秒内，操作加、减键可设定定时关机时间（1—12小时），时间到后系统自动关闭。

定时开机：关机状态下，按键设定/取消/显示定时开机时间。

按键操作后5秒内，操作加、减键可设定定时开机时间（1—12小时）。

第㆒章 交貨檢查、銘牌說明及注意事項感謝您採用台達高性能、盤面式交流馬達驅動器 VFD-L 系列。

其係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。

本說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流馬達驅動器相關注意事項。

為了確保能夠正確㆞安裝及操作本交流馬達驅動器，請在裝機之前，詳細閱讀本使用說明，並請妥善保存及交由該機器的使用者。

每部VFD-L 交流馬達驅動器在出廠前，均經嚴格之品管，並做強化之防撞包裝處理。

客戶在交流馬達驅動器拆箱後，請即刻進行㆘列檢查步驟。

1. 檢查箱內是否包含㆒台VFD-L 交流馬達驅動器及使用說明。

2. 檢查交流馬達驅動器是否在運輸過程㆗造成損傷。

3. 拆封後檢查交流馬達驅動器機種型號是否與外箱登錄資料相同。

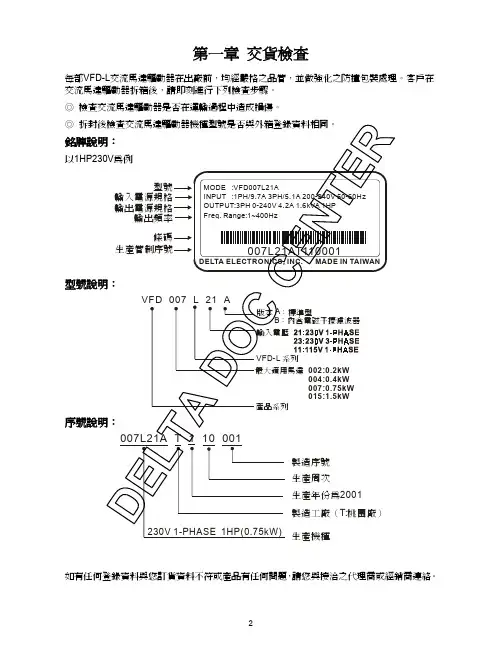

銘牌說明：型號說明：VFD 001 L 21 A版本型號VFD-L 系列產品系列輸入電壓001:60/100(W)40W:25/40(W)最大適用馬達序號說明： T 0 01 007製造序號生產周次生產年份為2001製造工廠（桃園廠）T: 如有任何登錄資料與您訂貨資料不符或產品有任何問題，請與接洽之代理商或經銷商連絡。

以㆘為特別需要注意的事項：實施配線或拆卸配線時，請務必關閉電源。

切斷交流電源後，操作器面板電源指示燈未熄滅前，表示交流馬達驅動器內部仍有高壓十分危險，請勿觸摸內部電路及零組件。

在交流馬達驅動器內部的電子元件對靜電特別敏感，因此不可將異物置入交流馬達驅動器內部或觸摸主電路板。

交流馬達驅動器端子務必正確的接㆞。

絕不可將交流馬達驅動器輸出端子U/T1，V/T2，W/T3連接至AC 電源。

交流馬達驅動器動作時，散熱片之溫度將有可能超出70℃ (158℉)。

故請勿觸摸散熱片。

D EL T A D T E R第㆓章 儲存、安裝及基本配線儲存本品在安裝之前必須置於其包裝箱內。

若該機暫不使用，為了使該品能夠符合本公司的保固範圍內以及日後的維護，必須妥善保存。

台达变频器VFD-EL参数设置台达变频器VFD-EL是一种高性能的电子调速设备，在工业应用中广泛使用。

该变频器可用于控制电机的转速和输出功率，以实现精确的运动控制。

为了使其正常运行并满足用户的需求，需要进行一些参数的设置调整。

本文将介绍台达变频器VFD-EL的参数设置方法。

1.参数设置前的准备工作在进行参数设置之前，需要先了解变频器的基本原理和功能。

同时，还需要了解所控制电机的技术要求和性能参数，以确定合适的参数设置。

另外，确保变频器已正确安装并接通了电源。

2.基本参数设置•基本参数设置包括变频器的输入和输出参数的调整。

可以通过按下变频器面板上的菜单键进入参数设置界面。

•设置变频器的输入参数，包括电压、频率、工作模式等。

按照电机的额定工作条件设置输入参数，确保变频器能正常工作。

•设置变频器的输出参数，包括最大频率、最小频率、过载保护等。

根据实际应用需求和电机的技术要求设置输出参数。

3.速度控制参数设置•变频器可以实现电机的精确速度控制。

设置速度控制参数前，首先需要了解电机的速度控制要求，例如速度范围、加速度、减速度等。

•根据实际应用需求，设置变频器的速度控制参数，包括速度比例系数、速度积分系数等。

这些参数的调整可以影响电机的速度响应和稳定性。

•调试时，可以通过手动调整速度命令值，观察变频器对电机的速度响应情况，逐步优化参数设置。

4.保护参数设置•变频器的保护参数设置是为了保护电机和变频器的安全运行。

设置保护参数前，需要了解电机的保护需求，例如过载保护、过流保护、过温保护等。

也需要了解变频器本身的保护功能。

•根据电机的技术要求和实际工况，设置变频器的保护参数。

例如，设置过载保护的动作电流、过流保护的动作时间等。

合理设置这些参数可以提高电机和变频器的使用寿命和安全性。

5.其他参数设置•变频器还有其他参数可以进行设置，如开关量输入输出参数、模拟量输入输出参数等。

•根据实际应用需求，设置这些参数，以满足控制系统的要求。

VFD-EL参数表手册P E L 25012601802201312-参数一览表使用者可快速搜寻各参数的设定范围及出厂设定值，方便自行设定参数。

可以藉由操作面板设定参数、变更设定值及重置参数。

2）「备注」字段，提供使用者在自行设定后，可记录下自行设定值。

3）详尽的参数说明，请参阅使用手册。

00 用户参数参数码参数名称设定范围初始值备注00.00驱动器机种代码识别0：115V/230V，0.25HP只读1 : 保留2：115V/230V，0.5HP3：460 V，0.5HP4：115V/230V，1HP5：460 V，1HP6：115V/230V，2HP7：460 V，2HP8：115V/230V，3HP9：460 V，3HP10：115V/230V，5HP11：460 V，5HP00.01 驱动器额定电流显示依机种显示只读00.02 参数重置设定0：参数可设定可读取1：参数只读8：键盘锁住9：所有参数的设定值重置为出厂值(50Hz, 230V/400V or220V/380V依参数00.12而定)10：所有参数的设定值重置为出厂值 (60Hz,115V/220V/440V)00.03 开机预设显示画面0：F（频率指令）1：H（实际频率）2：A（输出电流）3：多功能显示U（使用者定义）4：FWD / REV正反转指令00.04 多功能显示选择0：显示使用者定义 (U)1：显示触发计数内容( c )2：显示多机能输入端子状态（d）3：显示DC-BUS电压( u )4：显示输出电压( E )5：显示PID仿真回授信号（b）6：显示功因角度(n)7：显示功率（P）8：显示PID控制的设定值与回授量9：显示AVI（V）（I）10：显示ACI（mA/V）（i）11：显示IGBT温度（℃）（h）00.05 使用者定义比例设定0.1~160.0 1.0 00.06 软件版本只读（依出厂版本显示）#.##00.07 保留00.08 参数保护解碼输入0~99990~2：记录密码错误次数00.09 参数保护密码设定0~99990：未设定密码锁或00.08密码输入成功1：参数已被锁定EL-2参数码参数名称设定范围初始值备注00.10 控制方式 0:V/F电压频率控制;1: 向量控制0 00.11 保留00.12 50Hz电源系统电压初始值设定0：230V/400V1：220V/380V00.13 物理量数值（最高操作频率）0~9999 0 00.14 物理量小数点位置0~3 0EL-301.00 最高操作频率设定50.00~600.0 Hz 60.0001.01 电机额定频率设定0.10~600.0 Hz 60.0001.02 电机额定电压设定 115V/230V机种：0.1V~255.0V220.0460V机种：0.1V~510.0V 440.001.03 中间频率设定0.10~600.0 Hz 1.5001.04 中间电压设定 115V/230V机种：0.1V~255.0V10.0460V机种：0.1V~510.0V 20.001.05 最低输出频率设定0.10~600.0 Hz 1.5001.06 最低输出电压设定 115V/230V机种：0.1V~255.0V10.0460V机种：0.1V~510.0V 20.001.07 输出频率上限设定0.1~120.0 % 110.001.08 输出频率下限设定0.0~100.0 % 0.001.09 第一加速时间设定 0.1~600.0秒/ 0.01 ~ 600.00秒10.001.10 第一减速时间设定 0.1~600.0秒/ 0.01 ~ 600.00秒10.001.11 第二加速时间设定 0.1~600.0秒/ 0.01 ~ 600.00秒10.001.12 第二减速时间设定 0.1~600.0秒/ 0.01 ~ 600.00秒10.001.13 寸动加速时间设定 0.1~600.0秒/ 0.01 ~ 600.00秒 1.001.14 寸动减速时间设定 0.1~600.0秒/ 0.01 ~ 600.00秒 1.001.15 寸动频率设定0.10~600.0 Hz 6.0001.16自动调适加减速选择0：直线加减速1：自动加速，直线减速2：直线加速，自动减速3：自动加减速（依实际负载减速）4：自动加减速(依直线)01.17 S曲线缓加速时间设0.0~10.0秒/0.00~10.00秒0.0定01.18 S曲线缓减速时间设0.0~10.0秒/0.00~10.00秒0.0定01.19 加减速时间单位设定0：以0.1秒为单位1：以0.01秒为单位01.20 简易定位停止频率0 0.00 01.21 简易定位停止频率1 5.00 01.22 简易定位停止频率2 10.0001.23 简易定位停止频率3 20.0001.24 简易定位停止频率40.00~600.00 Hz 30.0001.25 简易定位停止频率5 40.0001.26 简易定位停止频率6 50.0001.27 简易定位停止频率7 60.000.0001.28 简易定位停止延迟时间00.0001.29 简易定位停止延迟时间10.0001.30 简易定位停止延迟时间20.0001.31 简易定位停止延迟时间30.00~600.00 秒0.0001.32 简易定位停止延迟时间40.0001.33 简易定位停止延迟时间50.0001.34 简易定位停止延迟时间60.0001.35 简易定位停止延迟时间7EL-402.00第一频率指令来源设定0：由数字操作器输入1：由外部端子AVI输入仿真信号DC 0~+10V控制2：由外部端子ACI输入仿真信号DC 4~20mA控制3：由通讯RS485输入4：由数字操作器上所附V.R控制02.01运转指令来源设定0：由数字操作器输入1：由外部端子操作键盘STOP键有效2：由外部端子操作键盘STOP键无效3：由RS-485通讯界面操作键盘STOP键有效4：由RS-485通讯界面操作键盘STOP键无效02.02电机停车方式选择0：以减速煞车方式停止，EF自由运转停止1：以自由运转方式停止，EF自由运转停止2：以减速煞车方式停止，EF减速停止3：以自由运转方式停止，EF减速停止4: 以简易定位方式停止，EF 自由运转停止02.03 PWM载波频率选择2~12kHz 8 02.04 电机运转方向设定0：可反转1：禁止反转2：禁止正转02.05电源起动及运转命令来源变更驱动器的运转控制（限外部端子）0：电源启动时可运转1：电源启动不可运转2：运转命令来源变更时，运转状态维持上一状态3：运转命令来源变更时，立即依照新的运转命令变更102.06ACI断线选择0：减速至0Hz1：显示Aerr时立即停车2：以最后频率命令持续运转3: 依Pr02.11所设定之频率继续运转102.07 外部端子频率递增/递减模式选择0：依键盘UP/DOWN键1：依加减速设定2：依定速设定（参数02.08）3：依脉波设定（参数02.08）02.08外部端子频率递增/递减键定速速率0.01~10.00Hz/2ms 0.0102.09第二频率指令来源设定0：由数字操作器输入1：由外部端子AVI输入仿真信号DC 0~+10V控制2：由外部端子ACI输入仿真信号DC 4~20mA控制3：由通讯RS485输入4：由数字操作器上所附V.R控制02.10第一/第二频率命令的组合方式0：仅第一频率命令1：第一频率命令+第二频率命令2：第一频率命令-第二频率命令02.11 键盘频率命令0.00~600.0Hz 60.00 02.12 通讯频率命令0.00~600.0Hz 60.00EL-5参数码参数名称设定范围初始值备注02.13 频率命令记忆模式0：记忆关电前之频率1：仅记忆关电前之数字操作器频率命令2：仅记忆关电前之通讯频率命令02.14 停机时初始频率命令模式0：依目前频率命令1：依频率命令归零2：依参数02.15设定值02.15 停机时初始频率命令设定0.00~600.0Hz 60.0002.16 频率指令来源显示 Bit 0=1：第一频率命令来源设定依据参数02-00Bit1=1：第二频率命令来源设定依据参数02-09Bit2=1：外部多功能输入端子设定只读02.17 运转指令来源显示Bit 0=1：数字操作器Bit 1=1：通讯RS-485Bit 2=1：外部端子(2线/3线式)Bit 3=1：外部多功能输入端子只读02.18 物理量设定 0~参数00-13 0 02.19 物理量0~9999 只读EL-603.00 多功能输出（Relay接0：无功能8点）103.01 保留1：运转中指示2：设定到达频率3：零速中指示4：过转矩检出指示5：外部中断B.B.中指示6：低电压检出指示7：交流电机驱动器操作模式指示8：故障指示9：任意频率到达指示10：设定计数值到达指示11：中间计数值到达指示12：过电压失速防止警告13：过电流失速防止警告14：IGBT过热警告(85℃动作，80℃ Off)15：过电压警告16：回授信号异常17：正转信号指示18：反转信号指示19：零速（含停机时）20：警告指示21：机械煞车控制（需配合参数03.11, 03.12）22：当驱动器准备完成23: 多泵浦系统错误指示(onlyMaster)03.02 任意频率到达设定0.00~600.0 Hz 0.0003.03 仿真输出信号选择0：输出频率计1：输出电流计（0~250% 驱动器额定电流）03.04模拟输出增益设定1~200%10003.05 计数值到达设定0~9999 0 03.06指定计数值到达0~9999 003.07 计数值到达时EF 0：计数值到达时，无EF显示1：计数值到达EF03.08 散热风扇控制0：风扇持续运转1：停机运转一分钟后停止2：随驱动器运转/停止动作3：侦测散热片温度到达后再启动(60℃动作，40℃ Off)4: 随驱动器之运转/停止动作,但在零速时则待机03.09 保留03.10 保留03.11 机械煞车释放频率0.00~20.00Hz 0.0003.12 机械煞车动作频率0.00~20.00Hz 0.0003.13 显示多功能输出端子详见参数说明只读状态EL-704.00数字操作器所附电位器输入频率偏压调整0.0~100.0%0.004.01 数字操作器所附电位器输入频率偏压方向调整0：正方向1：负方向04.02数字操作器所附电位器输入频率增益调整0.1~200.0 % 100.004.03 数字操作器所附电位器负偏压方向时为反转设定0：仅接受正偏压1：负偏压带反转命令04.04 二／三线式选择0：二线式(1) MI1，MI21：二线式(2) MI1，MI22：三线式 MI1，MI2，MI304.05 多功能输入指令三(MI3)0：无功能 104.06 多功能输入指令四(MI4)1：多段速一 204.07 多功能输入指令五(MI5)2：多段速二 304.08 多功能输入指令六(MI6)3：多段速三 44：多段速四5：重置 (RESET)6：加减速禁止指令7：第一、二加减速时间切换8：寸动运转9：外部中断B.B输入10：频率增递指令Up Command11：频率增递指令DownCommand12：计数器触发信号输入13：计数器清除指令14：EF外部异常输入15：PID控制失效16：输出暂停17：参数锁定致能18：运转命令选择：外部端子控制19：运转命令选择：数字操作器控制20：运转命令选择：通讯控制21：正转/反转指令22：第二频率命令来源设定生效23: 简单定位正转停止极限24: 简单定位反转停止极限25: 多泵浦手动自动切换04.09多功能输入端子接点选择(N.O/N.C)0~4095 0 04.10 数字端子输入响应时间1~20(*2ms) 104.11最小AVI输入电压0.0~10.0V 0.0004.12 最小AVI输入电压对应频率0.0~100.0 % Fmax 0.0004.13 最大AVI输入电压0.0~10.0V 10.0004.14 最大AVI输入电压对应频率0.0~100.0 % Fmax 100.004.15 最小ACI输入电流0.0~20.0 mA 4.004.16 最小ACI输入电流对应频率0.0~100.0 % Fmax 0.0EL-8参数码参数名称设定范围初始值备注04.17 最大ACI输入电流0.0~20.0 mA 20.00.0~100.0 % Fmax 100.004.18 最大ACI输入电流对应频率04.19 保留04.20 保留04.21 保留04.22 保留04.23 保留04.24 保留04.25 保留04.26 显示多功能输入端子详见参数说明只读状态0~4095 0 04.27 内部/外部多功能输入端子选择0~4095 0 04.28 内部多功能输入端子动作设定EL-905 多段速及自动程序运转功能参数参数码参数名称设定范围初始值备注 05.00第一段速频率设定0.00~600.0 Hz 0.0005.01 第二段速频率设定0.00~600.0 Hz 0.0005.02 第三段速频率设定0.00~600.0 Hz 0.0005.03 第四段速频率设定0.00~600.0 Hz 0.0005.04 第五段速频率设定0.00~600.0 Hz 0.0005.05 第六段速频率设定0.00~600.0 Hz 0.0005.06 第七段速频率设定0.00~600.0 Hz 0.0005.07 第八段速频率设定0.00~600.0 Hz 0.0005.08 第九段速频率设定0.00~600.0 Hz 0.0005.09 第十段速频率设定0.00~600.0 Hz 0.0005.10 第十一段速频率设定0.00~600.0 Hz 0.0005.11 第十二段速频率设定0.00~600.0 Hz 0.0005.12 第十三段速频率设定0.00~600.0 Hz 0.0005.13第十四段速频率设定0.00~600.0 Hz 0.0005.14 第十五段速频率设定0.00~600.0 Hz 0.00EL-1006 保护功能参数参数码参数名称设定范围初始值备注06.00 过电压失速防止功能设定0：无效115V/230V机种：330.0~410.0V460V机种：660.0~820.0V390.0V780.0V06.01 加速中过电流失速防止20~250％（0：不动作）170 06.02 运转中过电流失速防止20~250％（0：不动作）170 06.03 过转矩检出功能选择0：不检测1：定速运转中过转矩侦测，检出后继续运转直到OL1或OL保护功能动作2：定速运转中过转矩侦测，检出后停止运转oL23：加速中运转中过转矩侦测，检出后继续运转直到OL1保护功能动作4：加速中运转中过转矩侦测，检出后继续停止运转oL206.04 过转矩检出准位设定10~200％150 06.05 过转矩检出时间 0.1~60.0秒0.1 06.06 电子热电驿选择0：以特殊电机动作1：以标准型电机动作2：不动作206.07 热电驿作用时间设定30~600秒60 06.08 最近第一异常记录0：无异常记录0 06.09 最近第二异常记录1：oc（过电流）0 06.10 最近第三异常记录2：ov（过电压）0 06.11 最近第四异常记录3：oH1（IGBT过热）0 06.12 最近第五异常记录4：保留05：oL（驱动器过载）6：oL1（电子热动电驿）7：oL2（电机过载）8：EF（外部异常）9：ocA（加速中过电流）10：ocd（减速中过电流）11：ocn（恒速中过电流）12：GFF（接地故障）13：保留14：PHL（欠相）15：保留16：cFA（自动加减速失败）17：codE（软件或密码保护）18：cF1.0（写入异常）19：cF2.0（读出异常）20：HPF1（保护线路异常）21：HPF2（保护线路异常）22：HPF3（保护线路异常）23：HPF4（保护线路异常）24：cF3.0（硬件线路异常）25：cF3.1（硬件线路异常）26：cF3.2（硬件线路异常）27：cF3.3（硬件线路异常）28：cF3.4（硬件线路异常）29：保留30：保留31：保留32：AErr（ACI仿真信号错误）33：保留34：电机PTC 过热保护(PtC1)EL-11参数码参数名称设定范围初始值备注35: FBE_ERR : PID 回授错36: dEv: PID 回授异常37- 40：保留EL-1207.00电机额定电流设定30% FLA ~ 120% FLA FLA07.01电机无载电流设定 0%FLA~99％ FLA 0.4*FLA07.02自动转矩补偿设定0.0~10.0 0.0 07.03转差补偿增益0.00~10.00 0.0007.04 马达参数自动量测设定0：不动作1：自动量测R1（马达不会运转）2：自动量测R1+无载电流（马达会运转）07.05 马达一次侧电阻值R1（线~线）（电机0）0~65535mΩ007.06 马达额定转差（电机0）0.00~20.00Hz 3.00 07.07 转差补偿限制0~250% 200 07.08 转矩补偿低通滤波时间0.01~10.00秒0.3007.09 转差补偿低通滤波时间0.05~10.00秒0.2007.10 累计电机运转时间 00~1439（分钟）007.11 累计电机运转时间 00~65535（天数）007.12 电机PTC过热保护功能0：无功能1：开启电机PTC过热保护07.13 电机PTC过热保护输入滤波器0~9999(per 2ms) 10007.14 电机PTC过热保护准位0.0~10.0 V 2.407.15 电机PTC过热警告准位0.0~10.0V 1.2 07.16 电机PTC过热警告重置准位差值0.0~5.0V 0.6 07.17 过热警告处理0：警告且减速停车1：警告且自由停车2：警告并继续运转EL-1308.00 直流制动电流准位 0~100％008.01 启动时直流制动时间0.0~60.0秒0.008.02 停止时直流制动时间0.0~60.0秒0.008.03 停止时直流制动起始0.00~600.0 Hz 0.00频率08.04 瞬时停电再运转选择0：不继续运转1：由上往下追踪2：由下往上追踪08.05 允许停电之最长时间0.1~20.0秒 2.0108.06 B.B.速度追踪方式0：不使用1：由B.B.前速度往下追踪2：由最小速度往上追踪08.07 速度追踪之时间延迟0.1~5.0秒0.5设定08.08 速度追踪之动作准位30~200％15008.09 禁止设定频率1 UP 0.00~600.0 Hz 0.000.00~600.0 Hz 0.0008.10 禁止设定频率 1DOWN08.11 禁止设定频率2 UP 0.00~600.0 Hz 0.000.00~600.0 Hz 0.0008.12 禁止设定频率 2DOWN08.13 禁止设定频率3 UP 0.00~600.0 Hz 0.000.00~600.0 Hz 0.0008.14 禁止设定频率 3DOWN08.15 异常再启动次数选择0~10 0 08.16 异常再启动次数自动0.1~6000秒60.0复归时间08.17 自动省电运转0：自动节能运转关闭1：开启自动节能运转08.18 自动稳压功能（AVR）0：自动稳压功能1：无自动稳压功能2：减速时取消自动稳压功能3：停止时取消自动稳压功能08.19 保留08.20振荡抑制0.0~5.00.0EL-1409.00通讯地址1~254 1109.01通讯传送速度0：Baud rate 4800 bps1：Baud rate 9600 bps2：Baud rate 19200 bps3：Baud rate 38400 bps309.02通讯错误处理0：警告并继续运转1：警告且减速停车2：警告且自由停车3：不处理也不显示0.009.03通讯超时检出 0.0：无作用0.1~120.0秒09.04通讯数据格式0：7,N,2 for ASCII1：7,E,1 for ASCII2：7,O,1 for ASCII3：8,N,2 for RTU4：8,E,1 for RTU5：8,O,1 for RTU6：8,N,1 for RTU7：8,E,2 for RTU8：8,O,2 for RTU9：7,N,1 for ASCII10：7,E,2 for ASCII11：7,O,2 for ASCII09.05保留09.06保留09.07通讯响应延迟时间 0~200（每一单位为2ms） 109.08 通讯KEYPAD选择0: PU061: KPC-CE01EL-1510.00目标值端子选择0：无PID功能1：数字操作器2：AVI（0～10V）3：ACI（4～20mA）4：PID参考目标值(参数10.11)10.01 检出值端子选择0：正回授0~10V（AVI）1：负回授0~10V（AVI）2：正回授4~20mA（ACI）3：负回授4~20mA（ACI）10.02比例值（P）增益0.0~10.0 1.0 10.03I积分时间0.00~100.0秒 1.0010.04D微分时间0.00~1.00秒0.0010.05 积分上限0~100% 100 10.06 一次延迟0.0~2.5秒0.010.07 PID控制，输出频率限制0~110% 100 10.08 PID回授讯号错误侦测时间0.0~3600秒 (0.0不侦测) 60.010.09PID回授讯号错误处理(仿真输入讯号) 0：警告且减速停车1：警告且自由停车2：警告并继续运转10.10PID检出值增益0.0~10.0 1.0 10.11 PID参考目标值 0.00~600.0Hz(参数10.00设定为4时有效)0.0010.12PID回授讯号异常偏差量0.0~100.0% 10.010.13PID回授讯号异常偏差量检测时间0.1~300.0秒 5.010.14 睡眠/苏醒检出时间 0.0~6550秒0.010.15 睡眠频率0.00 to Fmax Hz 0.0010.16 苏醒频率0.00 to Fmax Hz 0.0010.17 PID 固定偏差(offset)0.00~60.00 Hz 010.18 PID 回授参考物理量 1.0~99.9 99.910.19 PID运算模式选择0：串联1：并联10.20 PID异常偏差量处理0：警告, 但继续运转（不处理）1：错误, 且自由停车2：错误, 且减速停车3：减速停车，延迟参数10.21设定时间后再启动(不会显示错误或警告)4: 减速停车, 延迟参数10.21 设定时间再启动, 再启动的次数将受限于新增参数10.50[ PID异常再启动次数]10.21 PID异常偏差再启动延迟时间1~9999秒6010.22 恒压保持误差范围设定0~100% 0 10.23 恒压保持停机侦测时间1~9999秒1010.24 漏水再启动偏差量0~50% 010.25 漏水再启动回授值变化量0：无功能0~100%10.26 漏水再启动回授值变化量检测时间0：无功能0.1~10.0秒0.5EL-1610.27~10.34保留10.35 多泵浦运转模式 00：无功能01：定时循环(交替运转)02：定量控制(多台恒压运转)10.36多泵浦站号1：Master2~4：Slave10.37 多泵浦定时循环周期1~65535 分 60 10.38 泵浦切换启动频率 0.00Hz~FMAX 60.0010.39 泵浦到达启动频率后的侦测时间0.0~3600.0 秒 110.40 泵浦切换停止频率 0.00Hz~FMAX 48.0010.41 泵浦到达切换停止频率的侦测时间0.0~3600.0 秒 110.42 泵浦断线运转频率 0.0~FMAX 0.0010.43泵浦错误处置Bit0：运转中泵浦发生错误时，是否切换替代泵浦0：停止所有泵浦动作1：切换替代泵浦Bit1：错误重置后停机或待机。

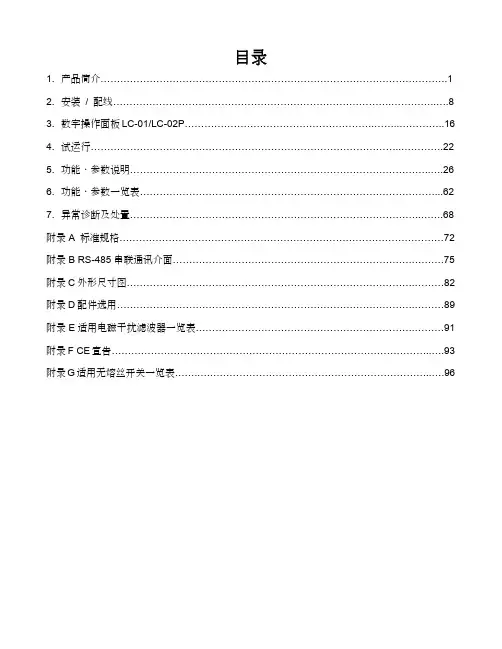

目錄1. 產品簡介 (1)2. 安裝 / 配線 (8)3. 數字操作面板LC-01/LC-02P (16)4. 試運行 (22)5. 功能.參數說明 (26)6. 功能.參數一覽表 (62)7. 異常診斷及處置 (68)附錄A 標準規格 (72)附錄B RS-485串聯通訊介面 (75)附錄C外形尺寸圖 (82)附錄D配件選用 (89)附錄E適用電磁干擾濾波器一覽表 (91)附錄F CE宣告 (93)附錄G適用無熔絲開關一覽表 (96)交流電機驅動器型號說明VFD 022 A 43 A版本VFD-A 系列007:1HP(0.75kW)015:2HP(1.5kW)022:3HP(2.2kW)037:3HP(3.7kW)055:7.5HP(5.5kW)075:10HP(7.5kW)110:15HP(11kW)150:20HP(15kW)185:25HP(18.5kW)220:30HP(22kW)產品系列輸入電壓最大適用馬達Bar Core 序號說明022A43A0 T 7 01 001製造序號生產周次生產年份生產機種製造工廠230V 3-PHASE 1HP(0.75kW)T: W 桃園廠：吳江廠產品外觀與各部分名稱外觀部品名稱123456789外觀產品名稱1. 固定螺絲孔2. 散熱片3. 鍵盤面版4. 通風孔及檔版（標準附件）覆蓋位置5. 規格銘牌6. 端子台上蓋7. 額定輸入/出規格8. 散熱風扇9. 煞車電阻安裝處（選用）遠方控制器 (RC-01) 的安裝方法如圖所示，亦可取出端子蓋，反向操作可再裝回端子蓋。

0.75 kW∼1.5 kW 2.2 kW∼3.7kW5.5 kW ∼7.5 kW 11.0 kW ∼ 22.0 kW0.75 kW∼1.5 kW 2.2 kW∼3.7kW5.5 kW ∼7.5 kW 11.0 kW ∼ 22.0 kW配線主回路配線主回路端子說明交流電機驅動器輸入及輸出連接經由電力端子台(9或10個端子)，各機種端子配列如下表所示：控制回路配線控制回路端子說明控制回路配線務必與主輸入/輸出電力配線分開，不可置在同一個線路管糟中。

以在交流指示灯连接 请将减速时间加长以避免驱动器跳过电压保护。

不可将交流电源连接至交流电机驱动器出力侧端子U/T1, V/T2, W/T3。

主回路端子的螺丝请确实锁紧，以防止因震动松脱产生火花。

主回路与控制回路的配线必需分离，以防止发生误动作。

如必需交错请作成90°的交叉。

若交流电机驱动器出力侧端子 U/T1, V/T2, W/T3有必要加装噪声滤波器时，必需使用电感式L-滤波器，不可加装进相电容器或L-C、R-C式滤波器。

控制配线请尽量使用屏蔽线，端子前的屏蔽网剥除段请勿露出。

电源配线请使用屏蔽线或线管，并将屏蔽层或线管两端接地。

如果交流电机驱动器的安装场所对干扰相当敏感，则请加装RFI滤波器，安装位置离交流电机驱动器越近越好。

PWM的载波频率越低，干扰也越少。

交流电机驱动器若有加装漏电断路器以作为漏电故障保护时，为防止漏电断路器误动作，请选择感度电流在200mA以上，动作时间为0.1秒以上者。

4参数一览表用户参数0a运转中可设定参数参数功能设定范围出厂值0-00 机种识别（仅供读取）1：40W2：100W3：200W4：400W5：750W6：1.5KW工厂设定0-01额定电流显示（仅供读取）40W：0.4A100W：0.8A200W：1.6A400W：2.5A750W：4.2A1.5K：7.0A工厂设定0-02 参数重置设定 10：参数恢复工厂设定0a0-03 开机显示0：F（频率指令）1：H（输出频率）2：U（使用者定义）3：A（输出电流）a0-04 定义多功能显示内容0：显示使用者定义(u）1：显示计数内容(C)2：显示程序运转内容(1=tt)（显示目前运转的段数及该段剩余的运转时间）3：显示DC-BUS电压(U)4：显示输出电压(E)a0-05 使用者定义比例设定 0.1～160 1.00-06 软件版本仅能读取#.#0-07 参数保护译码输入0～9990：无密码锁/正确密码已被输入1：参数已被锁定0-08 参数保护密码输入0～9990：未设定密码1：密码已设定成功基本参数1参数参数功能设定范围出厂值1-00 最大操作频率 50.0～400Hz 60.01-01 最大频率设定 10.0～400Hz 60.01-02 最大输出电压设定 2.0～255V 2201-03 中间频率设定 1.0～400Hz 1.01-04 中间电压设定 2.0～255V 12.01-05 最低输出频率设定 1.0～60.0Hz 1.01-06 最低输出电压设定 2.0～255V 12.01-07 上限频率1～110% 1001-08 下限频率0～100% 0.0a1-09 第一加速时间 0.1～600 Sec 10.0a1-10 第一减速时间 0.1～600 Sec 10.0a1-11 第二加速时间 0.1～600 Sec 10.0a1-12 第二减速时间 0.1～600 Sec 10.0a1-13 JOG加速时间设定 0.1～600 Sec 10.0a1-14 JOG减速时间设定 0.0～600 Sec 10.0a1-15 JOG频率设定 1.0Hz~400Hz 6.0 1-16 自动加/减速设定0：正常加／减速1：自动加速；正常减速2：正常加速；自动减速3：自动加/减速4：正常加速；自动减速时，减速中失速防止5：自动加速；自动减速时，减速中失速防止1-17 加速S曲线设定0～7 01-18 减速S曲线设定0～7 0操作方式参数2参数参数功能设定范围出厂值2-00 主频率输入来源0：由键盘输入1：由外部 AVI 输入0～10V2：由外部 AVI 输入4～20mA3：由面板上V.R控制4：由RS-485通信接口输入2-01 运转指令来源0：由键盘操作1：由外部端子操作，键盘STOP有效2：由外部端子操作，键盘STOP无效3：由RS-485通信接口操作，键盘STOP 有效4：由RS-485通信接口操作，键盘STOP 无效2-02 停车方式0：以减速刹车方式停止1：以自由运转方式停止2-03 载波频率设定3～10K Hz 102-04 反转禁止0：可反转1：禁止反转2：禁止正转2-05 ACI（4～20mA）断线处理0：减速至0Hz1：立即停止显示EF2：以最后频率运转2-06 电源起动运转锁定0：可运转1：不可运转输出功能参数3参数参数功能设定范围出厂值3-00 任意到达频率 1.0～400 Hz 1.03-01 计数值到达设定0～999 03-02 指定计数值到达0～999 03-03 多功能输出（继电器）0：无功能1：运转中指示2：设定频率到达指示3：零速中指示4：过转矩检出指示5：外部中断（B.B.）指示6：低电压检出指示7：交流电机驱动器运转指令由外部端子控制时指示8：故障指示9：任意频率到达指示10：执行程序自动运转时指示11：一阶段运转完成指示（只维持0.5秒）12：自动运转完成指示（只维持0.5秒）13：自动运转暂停指示14：设定计数到达指示15：指定计数到达指示16：驱动器准备完成（送电后无异常指示）8输入功能参数4参数参数功能设定范围出厂值a4-00 仿真输入频率偏压 0.0～350Hz 0.0a4-01 偏压调整方向0：正方向, 1：负方向 0a4-02 输入频率增益1～200％ 1004-03 负偏压可反转0：无负偏压1：负偏压可反转2：负偏压不可反转4-04 多功能输入选择一(M1)(设定范围d 0～d 20)14-05 多功能输入选择二(M2)(设定范围d 0, d4～d20)64-06 多功能输入选择三(M3) (设定范围d 0, d 4～d20) 0：无功能1：M0：正转/停止，M1：反转/停止2：M0：运转/停止，M1：正转/反转3：M0,M1,M2：三线式运转控制4：E.F，常开接点输入（N.O）5：E.F，常闭接点输入（N.C）6：RESET指令7：多段速指令一8：多段速指令二9：寸动频率指令10：加/减速禁止11：第一、二加减速时间切换12：外部中断，常开接点（N.O）输入13：外部中断，常闭接点（N.C）输入14：上频率指令（Up command）15：下频率指令（Down command）16：自动程序运转执行17：自动程序运转暂停18：计数器触发信号输入19：计数器清除20：选择ACI/取消AVI7多段速以及自动程序运转参数5参数参数功能设定范围出厂值5-00 第一段速 0.0～400Hz 0.05-01 第二段速 0.0～400Hz 0.05-02 第三段速 0.0～400Hz 0.05-03 自动程序运转模式0：自动运行模式取消1：自动运行一周期后停止2：自动运行循环运转3：自动运行一周后停止（STOP间隔）4：自动运行循环运转（STOP间隔）5-04 PLC运转方向0～15 (0:正转 1:反转) 05-05 PLC第0段时间0～65500 Sec 05-06 PLC第一段时间0～65500 Sec 05-07 PLC第二段时间0～65500 Sec 05-08 PLC第三段时间0～65500 Sec 0保护参数6参数参数功能设定范围出厂值6-00过电压失速防止动作电压0：无效350~410V3906-01过电流失速防止准位设定0：无效20~200%1706-02 过转矩检出功能选择0：不检测1：定速运转中过转矩侦测，（oL2）继续运转2：定速运转中过转矩侦测，（oL2）停止运转3：加速中过转矩侦测，（oL2）继续运转4：加速中过转矩侦测，（oL2）停止运转6-03 过转矩检出准位 30～200％1506-04 过转矩检出时间 0.1～10.0 Sec 0.16-05 电子热电驿选择0：不动作1：以标准电机动作2：以特殊电机动作6-06 热电驿作用时间30~600 Sec 606-07 最近第一异常记录6-08 最近第二异常记录6-09 最近第三异常记录6-10 最近第四异常记录6-11 最近第五异常记录6-12 最近第六异常记录0：无异常记录1：oc（过电流）2：ov（过电压）3：oH（过热）4：oL（驱动器过载）5：oL1（电子热动电驿）6：EF（外部异常）7：Reserved（保留）8：Reserved（保留）9：ocA（加速中过电流）10：ocd（减速中过电流）11：ocn（恒速中过电流）特殊参数7参数参数功能设定范围出厂值a7-00 电机满载电流 30~120％85a7-01 电机无载电流0～90％50a7-02 转矩补偿0～10 1a7-03 转差补偿 0.0～10.0 0.0高功能参数8参数参数功能设定范围出厂值8-00 直流制动电压准位0～30％08-01 启动时直流制动时间 0.0～60.0 Sec 0.08-02 停止时直流制动时间 0.0～60.0 Sec 0.08-03 直流制动的起始频率 0.0～400.0 Sec 0.08-04 瞬间停电再启动0：瞬间停电后不继续运转1：瞬间停电后继续运转，由停电后频率往下追踪2：瞬间停电后继续运转，由停电后频率往上追踪8-05 允许停电时间 0.3～5.0 Sec 2.08-06 速度追踪B.B时间0.3~5.0 Sec 0.58-07 速度追踪最大电流30~200% 1508-08 禁止设定频率1上限0.0~400 Hz 0.08-09 禁止设定频率1下限0.0~400 Hz 0.08-10 禁止设定频率2上限0.0~400 Hz 0.08-11 禁止设定频率2下限0.0~400 Hz 0.08-12 禁止设定频率3上限0.0~400 Hz 0.08-13 禁止设定频率3下限0.0~400 Hz 0.08-14 异常再启动次数 0~10（允许异常状况：OC、OV）8-15 AVR功能选择0：有AVR功能1：无AVR功能2：减速时，AVR功能取消28-16 DC-bus刹车准位 350～450V 380参数参数功能设定范围出厂值8-17直流制动的起始下限频率0.0～400 Hz 0.0通讯参数9参数参数功能设定范围出厂值a9-00通讯地址1～247 1a9-01通讯传送速度0：Baud rate 48001：Baud rate 96002：Baud rate 192001a9-02传输错误处理0：警告并继续运转1：警告且减速停车2：警告且自由停车3：不警告继续运转a9-03通讯Watchdog时间设定1~20：1～20 Sec (0：禁止) 0a9-04通讯数据格式ASCII mode0：7,N,21：7,E,12：7,O,13：8,N,24：8,E,15：8,O,1RTU mode6：8,N,27：8,E,18：8,O,15错误讯息指示与故障排除交流电机驱动器本身有过电压、低电压及过电流等多项警示讯息及保护功能，一旦异常故障发生，保护功能动作，交流电机驱动器停止输出，异常接点动作，电机自由运转停止。

如有任何登錄資料與您訂貨資料不符或產品有任何問題，請您與接洽之代理商或經銷商連絡。

輸入電源端 R /L 1, S /L 2, T /L 3可從輸入端子任選兩個A ,r 21E以避免線，以策一定要接以在交流端需加裝接地端子載共同接：若將交流馬達驅動器輸出端子 U 對連接至馬達 U ,V ,W 端子，則交流馬達驅動器數位控制面板上正轉 (F W D ) 指示燈亮，則表示交流馬達驅動器執行正轉，馬達旋轉方向如上右圖所示：若逆轉 (R E V ) 指示燈亮，則表示交流馬達驅動器執行反轉，旋轉方向與上圖相反。

若無法確定交流馬達驅動器輸出端子U /T 1, V /T 2, W /T 3 連接至馬達 U ,V ,W 端子是否一對一連接，如果交流馬達驅動器執行正轉時，馬達為反轉方向，只要將馬達 U ,V ,W 端子中任意兩條對調即可。

確定供電電源系統的電壓及可供應之最大容量。

當 “數位操作器” 顯示時，請勿連接或拆卸任何配線。

請將減速時間加長以避免驅動器跳過電壓保護。

不可將交流電源連接至交流馬達驅動器出力側端子U /T 1, V /T 2, W /T 3。

主回路端子的螺絲請確實鎖緊，以防止因震動鬆脫產生火花。

主回路與控制回路的配線必需分離，以防止發生誤動作。

如必需交錯請作成90° 度的交叉。

若交流馬達驅動器出力側端子 U /T 1, V /T 2, W /T 3有必要加裝雜訊濾波器時，必需使用電感式L -濾波器，不可加裝進相電容器或L -C 、R -C 式濾波器。

控制配線請儘量使用隔離線，端子前的隔離網剝除段請勿露出。

電源配線請使用隔離線或線管，並將隔離層或線管兩端接地。

如果交流馬達驅動器的安裝場所對干擾相當敏感，則請加裝R F I 濾波器，安裝位置離交流馬達驅動器越近越好。

P W M 的載波頻率越低，干擾也越少。

交流馬達驅動器若有加裝漏電斷路器以作為漏電故障保護時，為防止漏電斷路器誤動作，請選擇感度電流在200m A 以上，動作時間為0.1秒以上者。

Programming the VFD(Variable Frequency Drive) Important parameters that need to be programmed in order to use the VFD,variable frequency drive.Please read and understand the manual before operating.Failure to follow directions will result in damage to the spindle and the VFD. NOTE:Do not run the air cooled spindles below7200RPM (PD011).PD001–0–for panel/1for remote on off controlPD002–1for potentiometer or external speed control(use jumper for external speed control)PD003–400PD004–400PD005–400PD008–220PD-011–120PD-014–3.5spin up delay in sec.PD072–400for potentiometer control,high endPD073–100low endPD141–220PD142–5to7/Low speed spindle–6Check motor plate for rated Amps.PD143–2PD144–3000/Low speed spindle-1500Programming parameters are different for the low speed spindle.Please be sure to read the owner’s manual or motor plate for your spindle parameters and make sure they match the parameters programmed in the VFD or damage to the spindle and VFD will occur.Control Settings:For spindle Start/Stop using Mach controlled relay connect DCM to FOR with the relay wired between the two.NOTE: Wiring DCM to REV will give reverse spindle rotation.For variable speed control using an external10k ohm pot, connect ACM and10v to the pot with IV on the Wiper.PD001-0=Start from VFD Panel(Manual control),1=Control from inputs(use if Mach is start/stopping your spindle as explained above)PD044-2PD045–3Spindle motor:Pins are numerically marked on the inside of the plug.Pin1,2, and3are power,Pin4is ground.To change the direction of the spindle swap any2of the3power wires inside the VFD. Spindle wiring:The spindle is connected to the motor terminals U,V,and W. The green wire goes to ground(g).NOTE:The direction of the spindle needs to be checked.If the spindle runs CCW then swap any2of the3wires so that the spindle runs CW.VFDAC Voltage in:Single phaseR=HOT-Black,T=Neutral-White,E=Earth–GreenThere are4terminals,3for220V and1for earth(E).See the manual,page12,R,S or T are the220V inputs.If you do not have220V you need to get the converter.You can buy a power cord at home depot,plug one end into the converter and wire the other end to the VFD.1wire(black)to the R,the other wire to T(white),and the green wire the E.The spindle and the power share the g terminal(GROUND).You need to add a light switch between the VFD and power.Speed control is done via a change in frequency.The control frequency is0to400Hz,the speed range is from0to24000RPM.So1Hz control frequency equals60RPM,or24000/400=60.The control frequency at50Hz equals a spindle speed of 3000RPM(50x60=3000)VFD wiring:On page10,VFD manual,notes:with power off move jumper to position1and2for external Voltage control.Move the jumper from VR to the first2pins labeled V1.This jumper is located next to the top row of terminals.Set Mach3to use pin17for spindle on/off–output1(config/ports and pins/output signals–set output1to enable, pin17)Set mach3to use output1for relay control for on/off (config/ports and pins/spindle setup–set relay control to clockwise output#1)Set mach3to use motor control-(config/ports and pins/spindle setup–set motor control as below)Check Use spindle motor outputCheck PWM controlPWMBase freq–400Set mach3to use pin1for spindle control-(config/ports and pins/motor outputs–set spindle to enable, Step pin=1,port pin=1,step low active green check.Dir pin and port can be set to1as well.Hit OK and go to the spindle pulleys menuSet mach3to use the correct max speed-(config/spindle pulleys–set motor control as below) Spindle pulley–max speed24000Copyright2016by PDJ。

当用户拿到产品机种时，请参考下列步骤，以确保使用安全。

1）打开包装后，先确认产品是否因运送途中有所损坏。

检查并确定外箱及机身的铭牌标签，是否相符合。

2）确认配线是否该变频器的电压范围。

安装变频器时，请参照安装手册内容说明进行安装。

3）连接电源前，请先确认连接电源、马达、控制板、操作面板等等，是否正确安装。

4）变频器在进行配线时，请留意输入端子「R/L1、S/L2、T/L3」与输出端子「U/T1、V/T2、W/T3」接线位置，请勿接错端子以避免造成机器损坏。

5）通电后，藉由数字操作器（KPMS-LE01）设定各参数群。

先以低频率试运转，慢慢调高频率到达指定的速度。

1-1 铭牌说明1-2 型号说明1-3 序号说明1-4 接地短路片说明接地短路片：(1) 变频器内部装置有突波吸收器（Varistor / MOVs），安装于电源输入相对相间与相对地间，防止电源端的瞬间雷击高压突波造成变频器非预期的停机或损坏，安装于相对地间的突波吸收器对地透过短路片连接，保护电源对大地间的高压突波，移除将失去其相对地间的保护作用。

(2) 内建EMC滤波器机种，其中共模电容电路透过短路片与地端连接，产生高频噪声回路路径，隔绝高频干扰，移除短路片将降低EMC 滤波器效能。

EMC滤波器中的共模电容会产生漏电流, 虽有规范限制漏电流，但多台内建EMC 变频器连接时，仍可能造成使得漏电保护开关跳脱或与其他设备有兼容性问题。

移除短路片可降低漏电流，此设置将不保证符合EMC 规格。

框号A~F 螺丝扭力：4~6 kg-cm / [ 3.5~5.2 lb-in. ] / [0.39~0.59 Nm]将螺丝松开后，把接地短路片取出（如下图所示）。

取出接地短路片后，务必锁回螺丝。

框号B~F （内建EMC filter机种）用一字起子将接地短路片取出（如下图所示）。

錯誤接地線配線方式接地端子接地端子错误接地线配线方式主电源与接地隔离：当变频器配电系统为浮地系统（IT ）或是不对称接地（TN ），则必须移除接地短路片。

指示灯连接⏹当“数位操作器” 显示时，请勿连接或拆卸任何配线。

⏹请将减速时间加长以避免驱动器跳过电压保护。

⏹不可将交流电源连接至交流电机驱动器出力侧端子U/T1, V/T2, W/T3。

⏹主回路端子的螺丝请确实锁紧，以防止因震动松脱产生火花。

⏹主回路与控制回路的配线必需分离，以防止发生误动作。

如必需交错请作成90 的交叉。

⏹若交流电机驱动器出力侧端子 U/T1, V/T2, W/T3有必要加装杂讯滤波器时，必需使用电感式L-滤波器，不可加装进相电容器或L-C、R-C式滤波器。

⏹控制配线请尽量使用隔离线，端子前的隔离网剥除段请勿露出。

⏹电源配线请使用隔离线或线管，并将隔离层或线管两端接地。

⏹如果交流电机驱动器的安装场所对干扰相当敏感，则请加装RFI滤波器，安装位置离交流电机驱动器越近越好。

PWM的载波频率越低，干扰也越少。

⏹交流电机驱动器若有加装一般漏电断路器以作为漏电故障保护时，为防止漏电断路器误动作，请选择感度电流在200mA以上，动作时间为0.1秒以上者。

使用交流电机驱动器专用漏电断路器时，请选择感度电流在30mA以上。

4参数一览表用户参数0 运转中可设定参数参数功能设定范围出厂值0-00 机种识别（仅供读取）d1：40Wd2：100Wd3：200Wd4：400Wd5：750Wd6：1.5KW工厂设定0-01额定电流显示（仅供读取）40W：d0.4A100W：d0.8A200W：d1.6A400W：d2.5A750W：d4.2A1.5K：d7.0A工厂设定0-02 参数重置设定 d10：参数回复工厂设定d00-03 开机显示d0：F（频率指令）d1：H（输出频率）d2：U（使用者定义）d3：A（输出电流）d00-04 定义多功显示内容d0：显示使用者定义(u）d1：显示计数内容(C)d2：显示程序运转内容(1=tt)（显示目前运转的段数及该段剩余的运转时间）d3：显示DC-BUS电压(U)d4：显示输出电压(E)d00-05 使用者定义比例设定 d0.1～d160 d1.00-06 软体版本仅能读取 #.# 0-07 参数保护解码输入d0～d999d0：无密码锁/正确密码已被输入d1：参数已被锁定d00-08 参数保护密码输入d0～d999d0：未设定密码d1：密码已设定成功d0基本参数1参数参数功能设定范围出厂值1-00 最大操作频率 d50.0～d400Hz d60.01-01 最大频率设定 d10.0～d400Hz d60.01-02 最大输出电压设定 d2.0～d255V d2201-03 中间频率设定 d1.0～d400Hz d1.01-04 中间电压设定 d2.0～d255V d12.01-05 最低输出频率设定 d1.0～d60.0Hz d1.01-06 最低输出电压设定 d2.0～d255V d12.01-07 上限频率 d1～d110% d1001-08 下限频率 d0～d100% d0.01-09 第一加速时间 d0.1～d600 Sec d10.01-10 第一减速时间 d0.1～d600 Sec d10.01-11 第二加速时间 d0.1～d600 Sec d10.01-12 第二减速时间 d0.1～d600 Sec d10.01-13 JOG加速时间设定 d0.1～d600 Sec d10.01-14 JOG减速时间设定 d0.0～d600 Sec d10.01-15 JOG频率设定d1.0Hz~d400Hz d6.01-16 自动加/减速设定d0：正常加／减速d1：自动加速；正常减速d2：正常加速；自动减速d3：自动加/减速d4：正常加速；自动减速时，减速中失速防止d5：自动加速；自动减速时，减速中失速防止d01-17 加速S曲线设定 d0～d7 d01-18 减速S曲线设定 d0～d7 d0操作方式参数2参数参数功能设定范围出厂值2-00 主频率输入来源d0：由键盘输入d1：由外部 AVI 输入0～10Vd2：由外部 AVI 输入4～20mAd3：由面板上V.R控制d4：由RS-485通信界面输入d02-01 运转指令来源d0：由键盘操作d1：由外部端子操作，键盘STOP有效d2：由外部端子操作，键盘STOP无效d3：由RS-485通信界面操作，键盘STOP 有效d4：由RS-485通信界面操作，键盘STOP 无效d02-02 停车方式d0：以减速煞车方式停止d1：以自由运转方式停止d02-03 载波频率设定 d3～d10K Hz d102-04 反转禁止d0：可反转d1：禁止反转d2：禁止正转d02-05 ACI（4～20mA）断线处理d0：减速至0Hzd1：立即停止显示EFd2：以最后频率运转d02-06 电源起动运转锁定d0：可运转d1：不可运转d0输出功能参数3参数参数功能设定范围出厂值3-00 任意到达频率 d1.0～d400 Hz d1.03-01 计数值到达设定 d0～d999 d03-02 指定计数值到达 d0～d999 d03-03 多机能输出（继电器） d0：无功能d1：运转中指示d2：设定频率到达指示d3：零速中指示d4：过转矩检出指示d5：外部中断（B.B.）指示d6：低电压检出指示d7：交流电机驱动器运转指令由外部端子控制时指示d8：故障指示d9：任意频率到达指示d10：执行程序自动运转时指示d11：一阶段运转完成指示（只维持0.5秒）d12：自动运转完成指示（只维持0.5秒）d13：自动运转暂停指示d14：设定计数到达指示d15：指定计数到达指示d16：驱动器准备完成（送电后无异常指示）d8输入功能参数4参数参数功能设定范围出厂值4-00 类比输入频率偏压 d0.0～d350Hz d0.04-01 偏压调整方向 d0：正方向d1：负方向 d0 4-02 输入频率增益 d1～d200％d1004-03 负偏压可反转d0：无负偏压d1：负偏压可反转d2：负偏压不可反转d04-04 多功能输入选择一(M1)(设定范围d 0～d 20)d0：无功能d1：M0：正转/停止，M1：反转/停止d2：M0：运转/停止，M1：正转/反转d3：M0,M1,M2：三线式运转控制d4：E.F，常开接点输入（N.O）d5：E.F，常闭接点输入（N.C）d6：RESET指令d7：多段速指令一d8：多段速指令二d9：寸动频率指令d10：加/减速禁止d11：第一、二加减速时间切换d12：外部中断，常开接点（N.O）输入d13：外部中断，常闭接点（N.C）输入d14：上频率指令（Up command）d15：下频率指令（Down command）d16：自动程序运转执行d17：自动程序运转暂停d18：计数器触发信号输入d19：计数器清除d20：选择ACI/取消AVId14-05 多功能输入选择二(M2)(设定范围d 0, d4～d20)d64-06 多功能输入选择三(M3) (设定范围d 0, d 4～d20) d7多段速以及自动程序运转参数5参数参数功能设定范围出厂值5-00 第一段速 d0.0～d400Hz d0.05-01 第二段速 d0.0～d400Hz d0.05-02 第三段速 d0.0～d400Hz d0.05-03 自动程序运转模式d0：自动运行模式取消d1：自动运行一周期后停止d2：自动运行循环运转d3：自动运行一周后停止（STOP间隔）d4：自动运行循环运转（STOP间隔）d05-04 PLC运转方向 d0～d15 (d0:正转 d1:反转) d05-05 PLC第0段时间 d0～d65500 Sec d05-06 PLC第一段时间 d0～d65500 Sec d05-07 PLC第二段时间 d0～d65500 Sec d05-08 PLC第三段时间 d0～d65500 Sec d0保护参数6参数参数功能设定范围出厂值6-00过电压失速防止动作电压d0：无效d350~d410Vd3906-01 过电流失速防止位准设定d0：无效d20~d200%d1706-02 过转矩检出功能选择d0：不检测d1：定速运转中过转矩侦测，（oL2）继续运转d2：定速运转中过转矩侦测，（oL2）停止运转d3：加速中过转矩侦测，（oL2）继续运转d4：加速中过转矩侦测，（oL2）停止运转d06-03 过转矩检出位准 d30～d200％ d1506-04 过转矩检出时间 d0.1～d10.0 Sec d0.16-05 电子热电驿选择d0：不动作d1：以标准电机动作d2：以特殊电机动作d06-06 热电驿作用时间d30~d600 Sec d606-07 最近第一异常记录d0：无异常记录d1：oc（过电流）d2：ov（过电压）d3：oH（过热）d4：oL（驱动器过载）d5：oL1（电子热动电驿）d6：EF（外部异常）d7：Reserved（保留）d8：Reserved（保留）d9：ocA（加速中过电流）d10：ocd（减速中过电流）d11：ocn（恒速中过电流）d06-08 最近第二异常记录6-09 最近第三异常记录6-10 最近第四异常记录6-11 最近第五异常记录6-12 最近第六异常记录特殊参数7参数参数功能设定范围出厂值7-00 电机满载电流 d30~d120％ d857-01 电机无载电流 d0～d90％d507-02 转矩补偿 d0～d10 d17-03 转差补偿 d0.0～d10.0 d0.0高功能参数8参数参数功能设定范围出厂值8-00 直流制动电压准位 d0～d30％d08-01 启动时直流制动时间 d0.0～d60.0 Sec d0.08-02 停止时直流制动时间 d0.0～d60.0 Sec d0.08-03 直流制动的起始频率 d0.0～d400.0 Sec d0.08-04 瞬间停电再启动d0：瞬间停电后不继续运转d1：瞬间停电后继续运转，由停电后频率往下追踪d2：瞬间停电后继续运转，由停电后频率往上追踪d08-05 允许停电时间 d0.3～d5.0 Sec d2.08-06 速度追踪B.B时间 d0.3~d5.0Sec d0.58-07 速度追踪最大电流 d30~d200% d1508-08 禁止设定频率1上限d0.0~d400 Hz d0.08-09 禁止设定频率1下限d0.0~d400 Hz d0.08-10 禁止设定频率2上限 d0.0~d400Hz d0.08-11 禁止设定频率2下限 d0.0~d400Hz d0.08-12 禁止设定频率3上限 d0.0~d400Hz d0.08-13 禁止设定频率3下限d0.0~d400 Hz d0.08-14 异常再启动次数 d0~d10（允许异常状况：OC、OV）d08-15 AVR功能选择d0：有AVR功能d1：无AVR功能d2：减速时，AVR功能取消d28-16 DC-bus煞车准位 d350～d450V d380参数参数功能设定范围出厂值8-17直流制动的起始下限频率d0.0～d400 Hz d0.0通讯参数9参数参数功能设定范围出厂值9-00通讯位址 d1～d247 d19-01通讯传送速度d0：Baud rate 4800d1：Baud rate 9600d2：Baud rate 19200d19-02传输错误处理d0：警告并继续运转d1：警告且减速停车d2：警告且自由停车d3：不警告继续运转d09-03通讯Watchdog时间设定d1~d20：1～20 Sec (0：禁能) d09-04通讯资料格式ASCII moded0：7,N,2d1：7,E,1d2：7,O,1d3：8,N,2d4：8,E,1d5：8,O,1RTU moded6：8,N,2d7：8,E,1d8：8,O,1d05错误讯息指示与故障排除交流电机驱动器本身有过电压、低电压及过电流等多项警示讯息及保护功能，一旦异常故障发生，保护功能动作，交流电机驱动器停止输出，异常接点动作，电机自由运转停止。

序言
感謝您採用台達高機能、電梯專用型交流電機驅動器VFD-VL系列。

VFD-VL係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。

此產品說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。

為了確保能夠正確地安裝及操作交流電機驅動器，請在裝機之前，詳細閱讀本產品說明，並請妥善保存隨機附贈之光碟內容及交由該機器的使用者。

交流電機驅動器乃精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人員安裝試車及調整參數，本產品說明中有 [ 危險 ] 、 [ 注意 ] 等符號說明的地方請務必仔細研讀，若有任何疑慮的地方請連絡本公司各地的代理商洽詢，我們的專業人員會樂於為您服務。

以下各事項請使用者在操作本產品時特別留意
本說明書中為了詳盡解說產品細部，會將外殼拿開或將安全遮蓋物拆解後，以圖文方式作為描述。

至於本產品在運轉中，務必依照規定裝好外殼及配線正確，參照說明書操作運行，確保安全。

說明書內文的圖示，為了方便說明事例，會與拿到產品稍有不同，但不會影響客戶權益。

由於產品精益求精，當內容規格有所修正時，請洽詢代理商或至台達網站( /industrialautomation/ )下載最新版本。

交流電機驅動器有時會簡稱為變頻器或是驅動器，若內文敘述有提及變頻器一詞，便是指交流電機驅動器。

目錄1. 產品簡介 (1)2. 安裝 / 配線 (8)3. 數字操作面板LC-01/LC-02P (16)4. 試運行 (22)5. 功能.參數說明 (26)6. 功能.參數一覽表 (62)7. 異常診斷及處置 (68)附錄A 標準規格 (72)附錄B RS-485串聯通訊介面 (75)附錄C外形尺寸圖 (82)附錄D配件選用 (89)附錄E適用電磁干擾濾波器一覽表 (91)附錄F CE宣告 (93)附錄G適用無熔絲開關一覽表 (96)交流電機驅動器型號說明VFD 022 A 43 A版本VFD-A 系列007:1HP(0.75kW)015:2HP(1.5kW)022:3HP(2.2kW)037:3HP(3.7kW)055:7.5HP(5.5kW)075:10HP(7.5kW)110:15HP(11kW)150:20HP(15kW)185:25HP(18.5kW)220:30HP(22kW)產品系列輸入電壓最大適用馬達Bar Core 序號說明022A43A0 T 7 01 001製造序號生產周次生產年份生產機種製造工廠230V 3-PHASE 1HP(0.75kW)T: W 桃園廠：吳江廠產品外觀與各部分名稱外觀部品名稱123456789外觀產品名稱1. 固定螺絲孔2. 散熱片3. 鍵盤面版4. 通風孔及檔版（標準附件）覆蓋位置5. 規格銘牌6. 端子台上蓋7. 額定輸入/出規格8. 散熱風扇9. 煞車電阻安裝處（選用）遠方控制器 (RC-01) 的安裝方法如圖所示，亦可取出端子蓋，反向操作可再裝回端子蓋。

0.75 kW∼1.5 kW 2.2 kW∼3.7kW5.5 kW ∼7.5 kW 11.0 kW ∼ 22.0 kW0.75 kW∼1.5 kW 2.2 kW∼3.7kW5.5 kW ∼7.5 kW 11.0 kW ∼ 22.0 kW配線主回路配線主回路端子說明交流電機驅動器輸入及輸出連接經由電力端子台(9或10個端子)，各機種端子配列如下表所示：控制回路配線控制回路端子說明控制回路配線務必與主輸入/輸出電力配線分開，不可置在同一個線路管糟中。

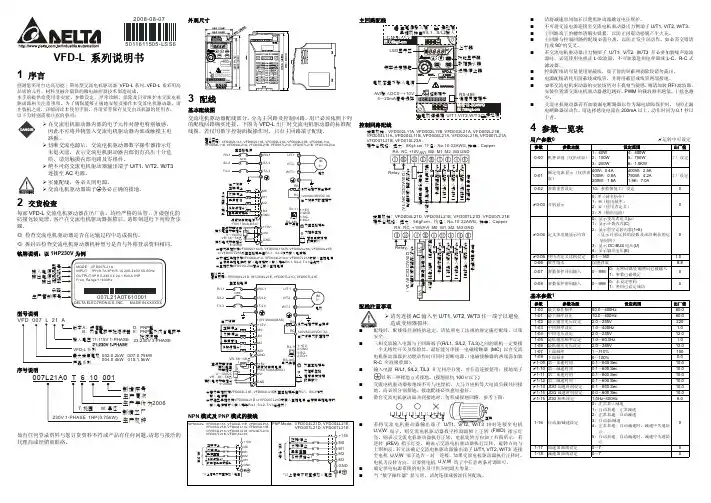

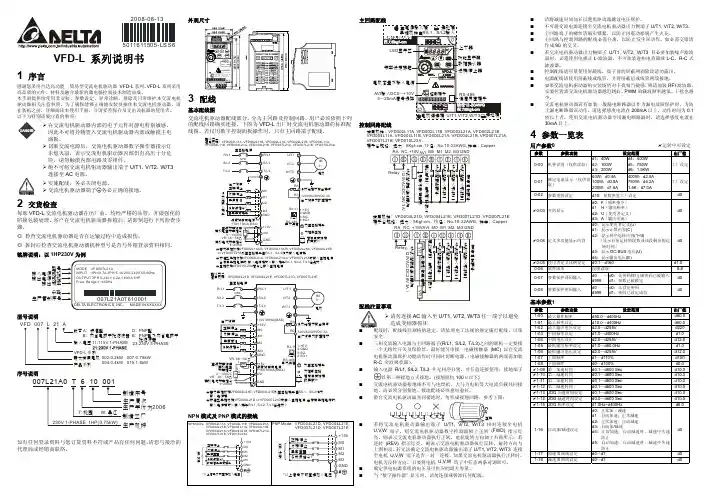

V F D-L系列115V/230V25W~100W高功能/簡易控制交流馬達驅動器使用手冊5011604203200302-19第一章 交貨檢查、銘牌說明及注意事項 感謝您採用台達高性能、盤面式交流電機驅動器 V F D -L 系列。

其係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。

本說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流電機驅動器相關注意事項。

為了確保能夠正確地安裝及操作本交流電機驅動器�請在裝機之前�詳細閱讀本使用說明�並請妥善保存及交由該機器的使用者。

每部V F D -L 交流電機驅動器在出廠前�均經嚴格之品管�並做強化之防撞包裝處理。

客戶在交流電機驅動器拆箱後�請即刻進行下列檢查步驟。

1. 檢查箱內是否包含一台V F D -L 交流電機驅動器及使用說明。

2. 檢查交流電機驅動器是否在運輸過程中造成損傷。

3. 拆封後檢查交流電機驅動器機種型號是否與外箱登錄資料相同。

銘牌說明� MO D E :V F D 001L 21A I N P U T :1P H 200-240V 50/60H z 1.4A O U T P U T :3P H 0-240V 0.8A 303V A 100W Fr e q . R a n g e :1.00~120.00H z 001L 21A 0T 001007型號輸入電源規格輸出電源規格輸出頻率生產管制序號條碼型號說明� VF D 001 L 21 A 版本型號VF D -L 系列產品系列輸入電壓001:60/100(W )40W :25/40(W )最大適用電機序號說明� T0 01 007製造序號生產周次生產年份為2001製造工廠�桃園廠�T : 如有任何登錄資料與您訂貨資料不符或產品有任何問題�請與接洽之代理商或經銷商連絡。

以下為特別需要注意的事項� � 實施配線或拆卸配線時�請務必關閉電源。

切斷交流電源後�操作器面板電源指示燈未熄滅前�表示交流電機驅動器內部仍有高壓十分危險�請勿觸摸內部電路及零組件。

以在交流指示灯连接 请将减速时间加长以避免驱动器跳过电压保护。

不可将交流电源连接至交流电机驱动器出力侧端子U/T1, V/T2, W/T3。

主回路端子的螺丝请确实锁紧，以防止因震动松脱产生火花。

主回路与控制回路的配线必需分离，以防止发生误动作。

如必需交错请作成90的交叉。

若交流电机驱动器出力侧端子 U/T1, V/T2, W/T3有必要加装噪声滤波器时，必需使用电感式L-滤波器，不可加装进相电容器或L-C、R-C式滤波器。

控制配线请尽量使用屏蔽线，端子前的屏蔽网剥除段请勿露出。

电源配线请使用屏蔽线或线管，并将屏蔽层或线管两端接地。

如果交流电机驱动器的安装场所对干扰相当敏感，则请加装RFI滤波器，安装位置离交流电机驱动器越近越好。

PWM的载波频率越低，干扰也越少。

交流电机驱动器若有加装一般漏电断路器以作为漏电故障保护时，为防止漏电断路器误动作，请选择感度电流在200mA以上，动作时间为0.1秒以上者。

使用交流电机驱动器专用漏电断路器时，请选择感度电流在30mA以上。

4参数一览表用户参数0a运转中可设定参数参数功能设定范围出厂值0-00 机种识别（仅供读取）d1：40Wd2：100Wd3：200Wd4：400Wd5：750Wd6：1.5KW工厂设定0-01额定电流显示（仅供读取）40W：d0.4A100W：d0.8A200W：d1.6A400W：d2.5A750W：d4.2A1.5K：d7.0A工厂设定0-02 参数重置设定 d10：参数恢复工厂设定d0a0-03 开机显示d0：F（频率指令）d1：H（输出频率）d2：U（使用者定义）d3：A（输出电流）d0a0-04 定义多功能显示内容d0：显示使用者定义(u）d1：显示计数内容(C)d2：显示程序运转内容(1=tt)（显示目前运转的段数及该段剩余的运转时间）d3：显示DC-BUS电压(U)d4：显示输出电压(E)d0a0-05 使用者定义比例设定 d0.1～d160 d1.00-06 软件版本仅能读取#.#0-07 参数保护译码输入d0～d999d0：无密码锁/正确密码已被输入d1：参数已被锁定d00-08 参数保护密码输入d0～d999d0：未设定密码d1：密码已设定成功d0基本参数1参数参数功能设定范围出厂值1-00 最大操作频率 d50.0～d400Hz d60.01-01 最大频率设定 d10.0～d400Hz d60.01-02 最大输出电压设定 d2.0～d255V d2201-03 中间频率设定 d1.0～d400Hz d1.01-04 中间电压设定 d2.0～d255V d12.01-05 最低输出频率设定 d1.0～d60.0Hz d1.01-06 最低输出电压设定 d2.0～d255V d12.01-07 上限频率 d1～d110% d1001-08 下限频率 d0～d100% d0.0a1-09 第一加速时间 d0.1～d600 Sec d10.0a1-10 第一减速时间 d0.1～d600 Sec d10.0a1-11 第二加速时间 d0.1～d600 Sec d10.0a1-12 第二减速时间 d0.1～d600 Sec d10.0a1-13 JOG加速时间设定 d0.1～d600 Sec d10.0a1-14 JOG减速时间设定 d0.0～d600 Sec d10.0a1-15 JOG频率设定d1.0Hz~d400Hz d60 1-16 自动加/减速设定d0：正常加／减速d1：自动加速；正常减速d2：正常加速；自动减速d3：自动加/减速d4：正常加速；自动减速时，减速中失速防止d5：自动加速；自动减速时，减速中失速防止d01-17 加速S曲线设定 d0～d7 d01-18 减速S曲线设定 d0～d7 d0操作方式参数2参数参数功能设定范围出厂值2-00 主频率输入来源d0：由键盘输入d1：由外部 AVI 输入0～10Vd2：由外部 AVI 输入4～20mAd3：由面板上V.R控制d4：由RS-485通信接口输入d02-01 运转指令来源d0：由键盘操作d1：由外部端子操作，键盘STOP有效d2：由外部端子操作，键盘STOP无效d3：由RS-485通信接口操作，键盘STOP 有效d4：由RS-485通信接口操作，键盘STOP 无效d02-02 停车方式d0：以减速刹车方式停止d1：以自由运转方式停止d02-03 载波频率设定 d3～d10K Hz d102-04 反转禁止d0：可反转d1：禁止反转d2：禁止正转d02-05 ACI（4～20mA）断线处理d0：减速至0Hzd1：立即停止显示EFd2：以最后频率运转d02-06 电源起动运转锁定d0：可运转d1：不可运转d0输出功能参数3参数参数功能设定范围出厂值3-00 任意到达频率 d1.0～d400 Hz d1.03-01 计数值到达设定 d0～d999 d03-02 指定计数值到达 d0～d999 d03-03 多功能输出（继电器） d0：无功能d1：运转中指示d2：设定频率到达指示d3：零速中指示d4：过转矩检出指示d5：外部中断（B.B.）指示d6：低电压检出指示d7：交流电机驱动器运转指令由外部端子控制时指示d8：故障指示d9：任意频率到达指示d10：执行程序自动运转时指示d11：一阶段运转完成指示（只维持0.5秒）d12：自动运转完成指示（只维持0.5秒）d13：自动运转暂停指示d14：设定计数到达指示d15：指定计数到达指示d16：驱动器准备完成（送电后无异常指示）d8输入功能参数4参数参数功能设定范围出厂值a4-00 仿真输入频率偏压 d0.0～d350Hz d0.0a4-01 偏压调整方向 d0：正方向, d1：负方向 d0a4-02 输入频率增益 d1～d200％ d1004-03 负偏压可反转d0：无负偏压d1：负偏压可反转d2：负偏压不可反转d04-04 多功能输入选择一(M1)(设定范围d 0～d 20)d14-05 多功能输入选择二(M2)(设定范围d 0, d4～d20)d64-06 多功能输入选择三(M3) (设定范围d 0, d 4～d20) d0：无功能d1：M0：正转/停止，M1：反转/停止d2：M0：运转/停止，M1：正转/反转d3：M0,M1,M2：三线式运转控制d4：E.F，常开接点输入（N.O）d5：E.F，常闭接点输入（N.C）d6：RESET指令d7：多段速指令一d8：多段速指令二d9：寸动频率指令d10：加/减速禁止d11：第一二加减速时间切换d12：外部中断，常开接点（N.O）输入d13：外部中断，常闭接点（N.C）输入d14：上频率指令（Up command）d15：下频率指令（Down command）d16：自动程序运转执行d17：自动程序运转暂停d18：计数器触发信号输入d19：计数器清除d20：选择ACI/取消AVId7多段速以及自动程序运转参数5参数参数功能设定范围出厂值5-00 第一段速 d0.0～d400Hz d0.05-01 第二段速 d0.0～d400Hz d0.05-02 第三段速 d0.0～d400Hz d0.05-03 自动程序运转模式d0：自动运行模式取消d1：自动运行一周期后停止d2：自动运行循环运转d3：自动运行一周后停止（STOP间隔）d4：自动运行循环运转（STOP间隔）d05-04 PLC运转方向 d0～d15 (d0:正转 d1:反转) d05-05 PLC第0段时间 d0～d65500 Sec d05-06 PLC第一段时间 d0～d65500 Sec d05-07 PLC第二段时间 d0～d65500 Sec d05-08 PLC第三段时间 d0～d65500 Sec d0保护参数6参数参数功能设定范围出厂值6-00过电压失速防止动作电压d0：无效d350~d410Vd3906-01过电流失速防止准位设定d0：无效d20~d200%d1706-02 过转矩检出功能选择d0：不检测d1：定速运转中过转矩侦测，（oL2）继续运转d2：定速运转中过转矩侦测，（oL2）停止运转d3：加速中过转矩侦测，（oL2）继续运转d4：加速中过转矩侦测，（oL2）停止运转d06-03 过转矩检出准位 d30～d200％d1506-04 过转矩检出时间 d0.1～d10.0 Sec d0.16-05 电子热电驿选择d0：不动作d1：以标准电机动作d2：以特殊电机动作d06-06 热电驿作用时间d30~d600 Sec d606-07 最近第一异常记录6-08 最近第二异常记录6-09 最近第三异常记录6-10 最近第四异常记录6-11 最近第五异常记录6-12 最近第六异常记录d0：无异常记录d1：oc（过电流）d2：ov（过电压）d3：oH（过热）d4：oL（驱动器过载）d5：oL1（电子热动电驿）d6：EF（外部异常）d7：Reserved（保留）d8：Reserved（保留）d9：ocA（加速中过电流）d10：ocd（减速中过电流）d11：ocn（恒速中过电流）d0特殊参数7参数参数功能设定范围出厂值a7-00 电机满载电流 d30~d120％d85a7-01 电机无载电流 d0～d90％d50a7-02 转矩补偿 d0～d10 d1a7-03 转差补偿 d0.0～d10.0 d0.0高功能参数8参数参数功能设定范围出厂值8-00 直流制动电压准位 d0～d30％d08-01 启动时直流制动时间 d0.0～d60.0 Sec d0.08-02 停止时直流制动时间 d0.0～d60.0 Sec d0.08-03 直流制动的起始频率 d0.0～d400.0 Sec d0.08-04 瞬间停电再启动d0：瞬间停电后不继续运转d1：瞬间停电后继续运转，由停电后频率往下追踪d2：瞬间停电后继续运转，由停电后频率往上追踪d08-05 允许停电时间 d0.3～d5.0 Sec d2.08-06 速度追踪B.B时间d0.3~d5.0 Sec d0.58-07 速度追踪最大电流d30~d200% d1508-08 禁止设定频率1上限d0.0~d400 Hz d008-09 禁止设定频率1下限d0.0~d400 Hz d008-10 禁止设定频率2上限d0.0~d400 Hz d008-11 禁止设定频率2下限d0.0~d400 Hz d008-12 禁止设定频率3上限d0.0~d400 Hz d008-13 禁止设定频率3下限d0.0~d400 Hz d008-14 异常再启动次数 d0~d10（允许异常状况：OC OV）d08-15 AVR功能选择d0：有AVR功能d1：无AVR功能d2：减速时，AVR功能取消d28-16 DC-bus刹车准位 d350～d450V d380参数参数功能设定范围出厂值8-17直流制动的起始下限频率d0.0～d400 Hz d0.0通讯参数9参数参数功能设定范围出厂值a9-00通讯地址 d1～d247 d1a9-01通讯传送速度d0：Baud rate 4800d1：Baud rate 9600d2：Baud rate 19200d1a9-02传输错误处理d0：警告并继续运转d1：警告且减速停车d2：警告且自由停车d3：不警告继续运转d0a9-03通讯Watchdog时间设定d1~d20：1～20 Sec (d0：禁止) d0a9-04通讯数据格式ASCII moded0：7,N,2d1：7,E,1d2：7,O,1d3：8,N,2d4：8,E,1d5：8,O,1RTU moded6：8,N,2d7：8,E,1d8：8,O,1d05错误讯息指示与故障排除交流电机驱动器本身有过电压、低电压及过电流等多项警示讯息及保护功能，一旦异常故障发生，保护功能动作，交流电机驱动器停止输出，异常接点动作，电机自由运转停止。

以在交流指示燈連接 請將減速時間加長以避免驅動器跳過電壓保護。

不可將交流電源連接至交流馬達驅動器出力側端子U/T1, V/T2, W/T3。

主回路端子的螺絲請確實鎖緊，以防止因震動鬆脫產生火花。

主回路與控制回路的配線必需分離，以防止發生誤動作。

如必需交錯請作成90°的交叉。

若交流馬達驅動器出力側端子 U/T1, V/T2, W/T3有必要加裝雜訊濾波器時，必需使用電感式L-濾波器，不可加裝進相電容器或L-C、R-C式濾波器。

控制配線請儘量使用隔離線，端子前的隔離網剝除段請勿露出。

電源配線請使用隔離線或線管，並將隔離層或線管兩端接地。

如果交流馬達驅動器的安裝場所對干擾相當敏感，則請加裝RFI濾波器，安裝位置離交流馬達驅動器越近越好。

PWM的載波頻率越低，干擾也越少。

交流馬達驅動器若有加裝一般漏電斷路器以作為漏電故障保護時，為防止漏電斷路器誤動作，請選擇感度電流在200mA以上，動作時間為0.1秒以上者。

使用交流馬達驅動器專用漏電斷路器時，請選擇感度電流在30mA以上。

4參數一覽表用戶參數0a運轉中可設定參數參數功能設定範圍出廠值0-00 機種識別（僅供讀取）d1：40Wd2：100Wd3：200Wd4：400Wd5：750Wd6：1.5KW工廠設定0-01額定電流顯示（僅供讀取）40W：d0.4A100W：d0.8A200W：d1.6A400W：d2.5A750W：d4.2A1.5K：d7.0A工廠設定0-02 參數重置設定 d10：參數回復工廠設定d0a0-03 開機顯示d0：F（頻率指令）d1：H（輸出頻率）d2：U（使用者定義）d3：A（輸出電流）d0a0-04 定義多功顯示內容d0：顯示使用者定義(u）d1：顯示計數內容(C)d2：顯示程序運轉內容(1=tt)（顯示目前運轉的段數及該段剩餘的運轉時間）d3：顯示DC-BUS電壓(U)d4：顯示輸出電壓(E)d0a0-05 使用者定義比例設定 d0.1～d160 d1.00-06 軟體版本僅能讀取#.#0-07 參數保護解碼輸入d0～d999d0：無密碼鎖/正確密碼已被輸入d1：參數已被鎖定d00-08 參數保護密碼輸入d0～d999d0：未設定密碼d1：密碼已設定成功d0基本參數1參數參數功能設定範圍出廠值1-00 最大操作頻率 d50.0～d400Hz d60.01-01 最大頻率設定 d10.0～d400Hz d60.01-02 最大輸出電壓設定 d2.0～d255V d2201-03 中間頻率設定 d1.0～d400Hz d1.01-04 中間電壓設定 d2.0～d255V d12.01-05 最低輸出頻率設定 d1.0～d60.0Hz d1.01-06 最低輸出電壓設定 d2.0～d255V d12.01-07 上限頻率 d1～d110% d1001-08 下限頻率 d0～d100% d0.0a1-09 第一加速時間 d0.1～d600 Sec d10.0a1-10 第一減速時間 d0.1～d600 Sec d10.0a1-11 第二加速時間 d0.1～d600 Sec d10.0a1-12 第二減速時間 d0.1～d600 Sec d10.0a1-13 JOG加速時間設定 d0.1～d600 Sec d10.0a1-14 JOG減速時間設定 d0.0～d600 Sec d10.0a1-15 JOG頻率設定d1.0Hz~d400Hz d6.0 1-16 自動加/減速設定d0：正常加／減速d1：自動加速；正常減速d2：正常加速；自動減速d3：自動加/減速d4：正常加速；自動減速時，減速中失速防止d5：自動加速；自動減速時，減速中失速防止d01-17 加速S曲線設定 d0～d7 d01-18 減速S曲線設定 d0～d7 d0操作方式參數2參數參數功能設定範圍出廠值2-00 主頻率輸入來源d0：由鍵盤輸入d1：由外部 AVI 輸入0～10Vd2：由外部 AVI 輸入4～20mAd3：由面板上V.R控制d4：由RS-485通信界面輸入d02-01 運轉指令來源d0：由鍵盤操作d1：由外部端子操作，鍵盤STOP有效d2：由外部端子操作，鍵盤STOP無效d3：由RS-485通信界面操作，鍵盤STOP 有效d4：由RS-485通信界面操作，鍵盤STOP 無效d02-02 停車方式d0：以減速煞車方式停止d1：以自由運轉方式停止d02-03 載波頻率設定 d3～d10K Hz d102-04 反轉禁止d0：可反轉d1：禁止反轉d2：禁止正轉d02-05 ACI（4～20mA）斷線處理d0：減速至0Hzd1：立即停止顯示EFd2：以最後頻率運轉d02-06 電源起動運轉鎖定d0：可運轉d1：不可運轉d0輸出功能參數3參數參數功能設定範圍出廠值3-00 任意到達頻率 d1.0～d400 Hz d1.0 3-01 計數值到達設定 d0～d999 d0 3-02 指定計數值到達 d0～d999 d0 3-03 多機能輸出（繼電器） d0：無功能d1：運轉中指示d2：設定頻率到達指示d3：零速中指示d4：過轉矩檢出指示d5：外部中斷（B.B.）指示d6：低電壓檢出指示d7：交流馬達驅動器運轉指令由外部端子控制時指示d8：故障指示d9：任意頻率到達指示d10：執行程序自動運轉時指示d11：一階段運轉完成指示（只維持0.5秒）d12：自動運轉完成指示（只維持0.5秒）d13：自動運轉暫停指示d14：設定計數到達指示d15：指定計數到達指示d16：驅動器準備完成（送電後無異常指示）d8輸入功能參數4參數參數功能設定範圍出廠值a4-00 類比輸入頻率偏壓 d0.0～d350Hz d0.0 a4-01 偏壓調整方向 d0：正方向d1：負方向d0 a4-02 輸入頻率增益 d1～d200％d1004-03 負偏壓可反轉d0：無負偏壓d1：負偏壓可反轉d2：負偏壓不可反轉d04-04 多功能輸入選擇一(M1)(設定範圍d 0～d 20)d14-05 多功能輸入選擇二(M2)(設定範圍d 0, d4～d20)d64-06 多功能輸入選擇三(M3) (設定範圍d 0, d 4～d20) d0：無功能d1：M0：正轉/停止，M1：反轉/停止d2：M0：運轉/停止，M1：正轉/反轉d3：M0,M1,M2：三線式運轉控制d4：E.F，常開接點輸入（N.O）d5：E.F，常閉接點輸入（N.C）d6：RESET指令d7：多段速指令一d8：多段速指令二d9：寸動頻率指令d10：加/減速禁止d11：第一、二加減速時間切換d12：外部中斷，常開接點（N.O）輸入d13：外部中斷，常閉接點（N.C）輸入d14：上頻率指令（Up command）d15：下頻率指令（Down command）d16：自動程序運轉執行d17：自動程序運轉暫停d18：計數器觸發信號輸入d19：計數器清除d20：選擇ACI/取消AVId7多段速以及自動程序運轉參數5參數參數功能設定範圍出廠值5-00 第一段速 d0.0～d400Hz d0.05-01 第二段速 d0.0～d400Hz d0.05-02 第三段速 d0.0～d400Hz d0.05-03 自動程序運轉模式d0：自動運行模式取消d1：自動運行一週期後停止d2：自動運行循環運轉d3：自動運行一週後停止（STOP間隔）d4：自動運行循環運轉（STOP間隔）d05-04 PLC運轉方向 d0～d15 (d0:正轉 d1:反轉) d05-05 PLC第0段時間 d0～d65500 Sec d05-06 PLC第一段時間 d0～d65500 Sec d05-07 PLC第二段時間 d0～d65500 Sec d05-08 PLC第三段時間 d0～d65500 Sec d0保護參數6參數參數功能設定範圍出廠值6-00過電壓失速防止動作電壓d0：無效d350~d410Vd3906-01 過電流失速防止位準設定d0：無效d20~d200%d1706-02 過轉矩檢出功能選擇d0：不檢測d1：定速運轉中過轉矩偵測，（oL2）繼續運轉d2：定速運轉中過轉矩偵測，（oL2）停止運轉d3：加速中過轉矩偵測，（oL2）繼續運轉d4：加速中過轉矩偵測，（oL2）停止運轉d06-03 過轉矩檢出位準 d30～d200％d1506-04 過轉矩檢出時間 d0.1～d10.0 Sec d0.16-05 電子熱電驛選擇d0：不動作d1：以標準馬達動作d2：以特殊馬達動作d06-06 熱電驛作用時間d30~d600 Sec d606-07 最近第一異常記錄6-08 最近第二異常記錄6-09 最近第三異常記錄6-10 最近第四異常記錄6-11 最近第五異常記錄6-12 最近第六異常記錄d0：無異常記錄d1：oc（過電流）d2：ov（過電壓）d3：oH（過熱）d4：oL（驅動器過載）d5：oL1（電子熱動電驛）d6：EF（外部異常）d7：Reserved（保留）d8：Reserved（保留）d9：ocA（加速中過電流）d10：ocd（減速中過電流）d11：ocn（恆速中過電流）d0特殊參數7參數參數功能設定範圍出廠值a7-00 電機滿載電流 d30~d120％d85a7-01 電機無載電流 d0～d90％d50a7-02 轉矩補償 d0～d10 d1a7-03 轉差補償 d0.0～d10.0 d0.0高功能參數8參數參數功能設定範圍出廠值8-00 直流制動電壓準位 d0～d30％d08-01 啟動時直流制動時間 d0.0～d60.0 Sec d0.08-02 停止時直流制動時間 d0.0～d60.0 Sec d0.08-03 直流制動的起始頻率 d0.0～d400.0 Sec d0.08-04 瞬間停電再啟動d0：瞬間停電後不繼續運轉d1：瞬間停電後繼續運轉，由停電後頻率往下追蹤d2：瞬間停電後繼續運轉，由停電後頻率往上追蹤d08-05 允許停電時間 d0.3～d5.0 Sec d2.08-06 速度追蹤B.B時間d0.3~d5.0 Sec d0.58-07 速度追蹤最大電流d30~d200% d1508-08 禁止設定頻率1上限d0.0~d400 Hz d0.08-09 禁止設定頻率1下限d0.0~d400 Hz d0.08-10 禁止設定頻率2上限d0.0~d400 Hz d0.08-11 禁止設定頻率2下限d0.0~d400 Hz d0.08-12 禁止設定頻率3上限d0.0~d400 Hz d0.08-13 禁止設定頻率3下限d0.0~d400 Hz d0.08-14 異常再啟動次數 d0~d10（允許異常狀況：OC、OV）d08-15 AVR功能選擇d0：有AVR功能d1：無AVR功能d2：減速時，AVR功能取消d28-16 DC-bus煞車準位 d350～d450V d380參數參數功能設定範圍出廠值8-17直流制動的起始下限頻率d0.0～d400 Hz d0.0通訊參數9參數參數功能設定範圍出廠值a9-00通訊位址 d1～d247 d1a9-01通訊傳送速度d0：Baud rate 4800d1：Baud rate 9600d2：Baud rate 19200d1a9-02傳輸錯誤處理d0：警告並繼續運轉d1：警告且減速停車d2：警告且自由停車d3：不警告繼續運轉d0a9-03通訊Watchdog時間設定d1~d20：1～20 Sec (0：禁能) d0a9-04通訊資料格式ASCII moded0：7,N,2d1：7,E,1d2：7,O,1d3：8,N,2d4：8,E,1d5：8,O,1RTU moded6：8,N,2d7：8,E,1d8：8,O,1d05錯誤訊息指示與故障排除交流馬達驅動器本身有過電壓、低電壓及過電流等多項警示訊息及保護功能，一旦異常故障發生，保護功能動作，交流馬達驅動器停止輸出，異常接點動作，馬達自由運轉停止。
