（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.2.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
（3）标准贯入试验应采用自动脱钩的自由落锤法，并减少导向杆与锤间的摩阻力，以保持锤击能量恒定，它对N 值影响极大。

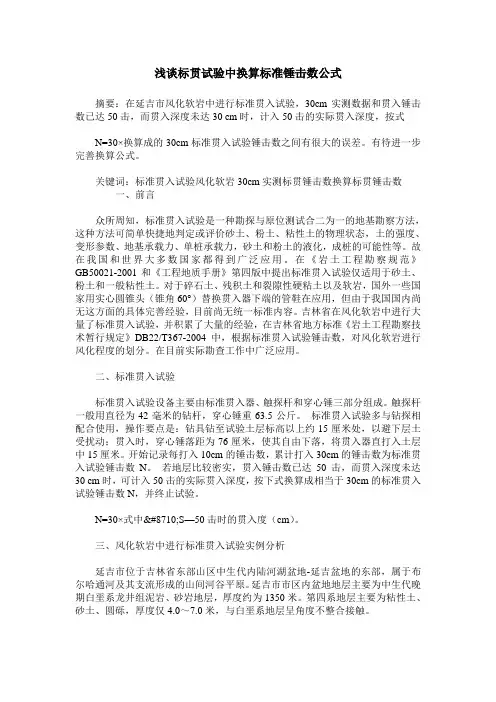

浅谈标贯试验中换算标准锤击数公式摘要：在延吉市风化软岩中进行标准贯入试验，30cm实测数据和贯入锤击数已达50击，而贯入深度未达30 cm时，计入50击的实际贯入深度，按式N=30×换算成的30cm标准贯入试验锤击数之间有很大的误差。
有待进一步完善换算公式。
关键词：标准贯入试验风化软岩30cm实测标贯锤击数换算标贯锤击数一、前言众所周知，标准贯入试验是一种勘探与原位测试合二为一的地基勘察方法，这种方法可简单快捷地判定或评价砂土、粉土、粘性土的物理状态，土的强度、变形参数、地基承载力、单桩承载力，砂土和粉土的液化，成桩的可能性等。
故在我国和世界大多数国家都得到广泛应用。
在《岩土工程勘察规范》GB50021-2001和《工程地质手册》第四版中提出标准贯入试验仅适用于砂土、粉土和一般粘性土。
对于碎石土、残积土和裂隙性硬粘土以及软岩，国外一些国家用实心圆锥头（锥角60°）替换贯入器下端的管鞋在应用，但由于我国国内尚无这方面的具体完善经验，目前尚无统一标准内容。
吉林省在风化软岩中进行大量了标准贯入试验，并积累了大量的经验，在吉林省地方标准《岩土工程勘察技术暂行规定》DB22/T367-2004中，根据标准贯入试验锤击数，对风化软岩进行风化程度的划分。
在目前实际勘查工作中广泛应用。
二、标准贯入试验标准贯入试验设备主要由标准贯入器、触探杆和穿心锤三部分组成。
触探杆一般用直径为42毫米的钻杆，穿心锤重63.5公斤。
标准贯入试验多与钻探相配合使用，操作要点是：钻具钻至试验土层标高以上约15厘米处，以避下层土受扰动；贯入时，穿心锤落距为76厘米，使其自由下落，将贯入器直打入土层中15厘米。
开始记录每打入10cm的锤击数，累计打入30cm的锤击数为标准贯入试验锤击数N。
若地层比较密实，贯入锤击数已达50击，而贯入深度未达30 cm时，可计入50击的实际贯入深度，按下式换算成相当于30cm的标准贯入试验锤击数N，并终止试验。
用标贯击数判别饱和砂土和粉土的液化问题发布时间：2021-10-14T08:38:15.014Z 来源：《工程建设标准化》2021年15期作者：杨杰超[导读] 对岩土工程勘察活动中采用标准贯入试验进行饱和砂土和粉土液化判别计算进行总结和归纳杨杰超海口市城市规划设计研究院有限公司海南海口 570100摘要：对岩土工程勘察活动中采用标准贯入试验进行饱和砂土和粉土液化判别计算进行总结和归纳,对其计算参数的取值和应注意的问题提出了明确的方法在勘察工作实践中应用效果良好。
用标贯击数判别饱和砂土和粉土的液化可能性是最常用的液化判别方法。
本文总结了该方法在具体应用中的一些问题，并提出判别步骤。
关键词：标准贯入试验锤击数；液化；饱和砂土；粉土目前，工程勘察工作中，大多利用标贯击数来评价勘察场地饱和砂土和粉土的液化可能性。
本文就如何运用好这种方法谈几点认识。
1、有关规范根据室内颗分实验成果，勘察场地范围内粉土的粘粒含量13.8~16.4%，由于勘察场地抗震抗震设防烈度为7度，根据《建筑抗震设计规范》（GB50011-2010）4.3.3条相关规定，该粉土可判为不液化土。
当初步判别认为需进一步进行液化判别时，应采用标准贯入试验判别法判别地面下20m深度范围内土的液化；但对可不进行天然地基及基础的抗震承载力验算的各类建筑，可只判别地面下15m范围内土的液化。
当饱和土标准贯入锤击数（未经杆长修正）小于或等于液化判别标准贯入锤击数临界值时，应判为液化土。
1. 地震烈度为6度时，不判别液化；地震烈度为7、8、9度时，判别液化。
2.饱和砂土或粉土，当符合下列条件之一时，可初步判别为不液化或不考虑液化影响。
1）地震烈度为7、8度时，地质时代为第四纪晚更新世（Q3）及其以前时，判为不液化土；可液化的时代为Q4、Q41、Q42或未标时代；地震烈度为9度时，不管地层年代是什么，都要进行液化判断；2）粉土的粘粒（粒径小于0.005mm的颗粒）含量百分率，7度、8度和9度分别不小于10、13和16时，判为不液化土；3）天然地基的建筑，当上覆非液化土层厚度和地下水位深度符合下列条件之一时，可不考虑液化影响：2. 液化土特征深度（m）3. 2）当饱和土标准贯入锤击数Ni（不经杆长修正）小于或等于液化判别标准贯入锤击数临界值时，应判别为液化土。

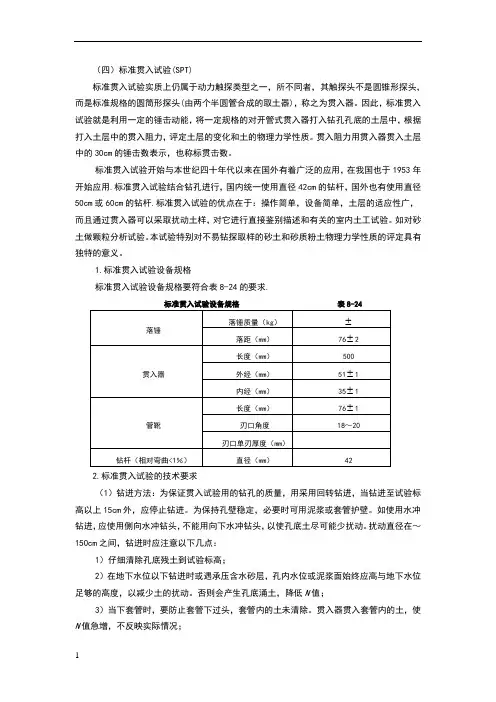

（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.标准贯入试验设备规格表8-242.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在～150cm之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。

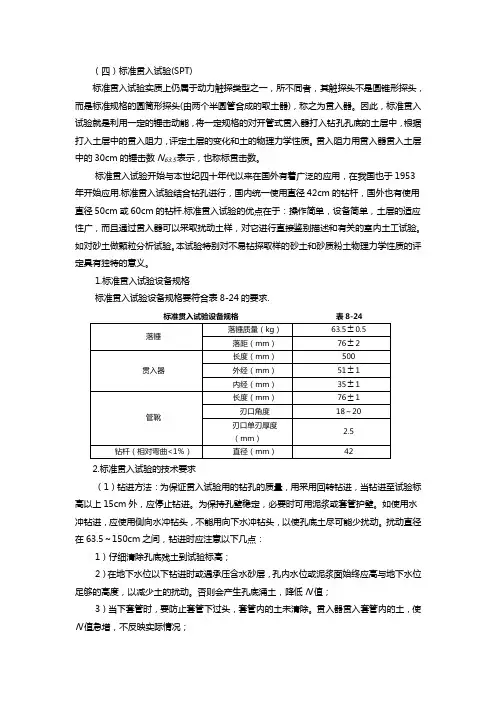

标准贯入试验 Prepared on 22 November 2020（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.标准贯入试验设备规格表8-242.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在～150cm之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者,其触探头不是圆锥形探头,而是标准规格的圆筒形探头（由两个半圆管合成的取土器),称之为贯入器。
因此,标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N63。
5表示,也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用,在我国也于1953年开始应用。
标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆。
标准贯入试验的优点在于:操作简单,设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.标准贯入试验设备规格表8-242。
标准贯入试验的技术要求(1)钻进方法:为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头,不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm之间，钻进时应注意以下几点：1)仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层,孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2)标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
地基土压缩模量E s及变形模量E0的确定《建筑地基基础设计规范》（GB50007—2002）及部分地方规范是按地基土的压缩模量E s进行最终沉降量计算的。
缩模量E s是指：在无侧向膨胀条件下，压缩时垂直压力增量与垂直应变增量的比值，通常采用压力由p i=100kPa增加到p i+1=200kPa时所得的压缩模量E s1-2来判定土的压缩性，压缩模量越大，表明土在同一压力变化范围内土的压缩变形越小，则土的压缩性越低。
E s= ( p i+1- p i)/[1000(s i+1-s i)]=(1+e)/α一般粘性土、粉土及部分粉、细砂土可直接通过室内试验测得其压缩模量E s。
对于碎石土，部分砂土（主要指中、粗、砾砂），花岗岩残积土，全风化岩，强风化岩等，通过室内试验取得其准确的压缩模量E s较为困难（或根本无法取得）。
可通过原位测试数据给出压缩模量E s（或变形模量E0）的经验值，进行地基的沉降变形计算。
1 根据动力触探锤击数确定碎石土的变形模量E01.1 用重型动力触探N63.5确定圆砾、卵石土的变形模量E0注：上表来源于铁道部《动力触探技术规定》（TBJ18-87）1.2 成都地区卵石土N120与变形模量E0的关系1.3 碎石土压缩模量E s与变形模量E0的关系公式在弹性变形的基础上，由广义胡克定律可以得到：E s=E0/(1-2ν2/(1-ν))ν为土的泊松比，碎石土可取ν=0.15~0.25，因此上式可简写成：Es=1.06~1.20E02 根据标贯锤击数确定砂土及饱和粉土的压缩模量E s总结冶金部武汉勘察公司及《北京地区建筑地基基础勘察设计规范》（DBJ01—501—92）的有关经验数据，给出下表的参考对应关系对于饱和粉土可按上表砂土E s值的70%取值。
3 根据静探比贯入阻力确定饱和砂土及粉土的压缩模量E s根据铁道部《铁路工程原位测试规程》（TB10018—2003）的规定，饱和砂土及粉土的压缩模量E s可按下表确定对于饱和粉土可按上表砂土E s值的70%取值。
