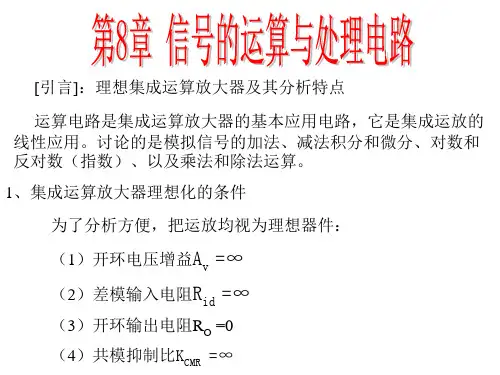

第二章理想运算放大器及其运算电路

模拟电子技术基础复习提纲第一章绪论）信号、模拟信号、放大电路、三大指标。

（放大倍数、输入电阻、输出电阻）第三章二极管及其基本电路）本征半导体：纯净结构完整的半导体晶体。

在本征半导体内，电子和空穴总是成对出现的。

N型半导体和P型半导体。

在N型半导体内，电子是多数载流子；在P型半导体内，空穴是多数载流子。

载流子在电场作用下的运动称为漂移；载流子由高浓度区向低浓度区的运动称为扩散。

P型半导体和N型半导体的接触区形成PN结，在该区域中，多数载流子扩散到对方区域，被对方的多数载流子复合，形成空间电荷区，也称耗尽区或高阻区。

空间电荷区内电场产生的漂移最终与扩散达到平衡。

PN结最重要的电特性是单向导电性，PN结加正向电压时，电阻值很小，PN结导通；PN结加反向电压时，电阻值很大，PN结截止。

PN 结反向击穿包括雪崩击穿和齐纳击穿；PN结的电容效应包括扩散电容和势垒电容，前者是正向偏置电容，后者是反向偏置电容。

）二极管的V-I 特性（理论表达式和特性曲线））二极管的三种模型表示方法。

（理想模型、恒压降模型、折线模型）。

（V BE=）第四章双极结型三极管及放大电路基础）BJT的结构、电路符号、输入输出特性曲线。

（由三端的直流电压值判断各端的名称。

由三端的流入电流判断三端名称电流放大倍数））什么是直流负载线什么是直流工作点）共射极电路中直流工作点的分析与计算。

有关公式。

(工作点过高，输出信号顶部失真，饱和失真，工作点过低，输出信号底部被截，截止失真)。

）小信号模型中h ie和h fe含义。

）用h参数分析共射极放大电路。

（画小信号等效电路，求电压放大倍数、输入电阻、输出电阻）。

）常用的BJT放大电路有哪些组态（共射极、共基极、共集电极）。

各种组态的特点及用途。

P147。

（共射极：兼有电压和电流放大，输入输出电阻适中，多做信号中间放大；共集电极（也称射极输出器），电压增益略小于1，输入电阻大，输出电阻小，有较大的电流放大倍数，多做输入级，中间缓冲级和输出级；共基极：只有电压放大，没有电流放大，有电流跟随作用，高频特性较好。

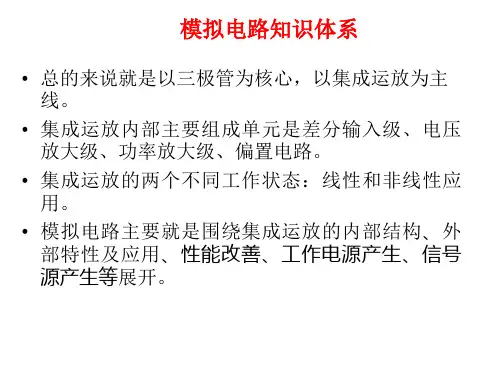

模拟电⼦技术重要知识点整理模拟电⼦技术重要知识点整理第⼀章绪论1．掌握放⼤电路的主要性能指标都包括哪些。

2．根据增益，放⼤电路有哪些分类。

并且会根据输出输⼊关系判断是哪类放⼤电路，会求增益。

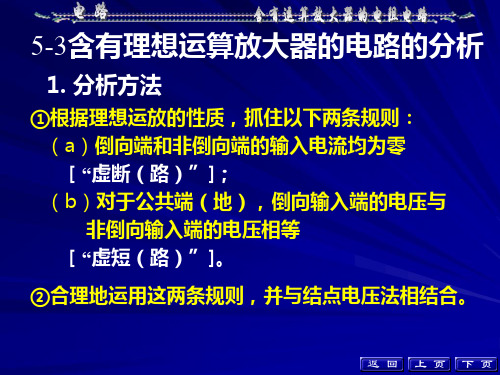

第⼆章运算放⼤器1．集成运放适⽤于放⼤何种信号?2．会判断理想集成运放两个输⼊端的虚短、虚断关系。

如：在运算电路中，集成运放的反相输⼊端是否均为虚地。

3．运放组成的运算电路⼀般均引⼊负反馈。

4．当集成运放⼯作在⾮线性区时，输出电压不是⾼电平，就是低电平。

5．在运算电路中，集成运放的反相输⼊端不是均为虚地。

6．理解同相放⼤电路、反相放⼤电路、求和放⼤电路等，会根据⼀个输出输⼊关系表达式判断何种电路能够实现这⼀功能。

7．会根据虚短、虚断分析含有理想运放的放⼤电路。

第三章⼆极管及其基本电路1．按导电性能的优劣可将物质分为导体、半导体、绝缘体三类，导电性能良好的⼀类物质称为导体，⼏乎不导电的物质称为绝缘体，导电性能介于中间的称为半导体。

2．在纯净的单晶硅或单晶锗中，掺⼊微量的五价或三价元素所得的掺杂半导体是什么，其多数载流⼦和少数载流⼦是是什么，⼜称为什么半导体。

3．半导体⼆极管由⼀个PN结做成，管⼼两侧各接上电极引线，并以管壳封装加固⽽成。

4．半导体⼆极管可分为哪两种类型，其适⽤范围是什么。

5．⼆极管最主要的特性是什么。

6．PN结加电压时，空间电荷区的变化情况。

7．杂质半导体中少数载流⼦浓度只与温度有关。

8．掺杂半导体中多数载流⼦主要来源于掺杂。

9．结构完整完全纯净的半导体晶体称为本征半导体。

10．当掺⼊三价元素的密度⼤于五价元素的密度时，可将N型转型为P型；当掺⼊五价元素的密度⼤于三价元素的密度时，可将P型转型为N型。

11．温度升⾼后，⼆极管的反向电流将增⼤。

12．在常温下，硅⼆极管的开启电压约为0．3V，锗⼆极管的开启电压约为0．1V。

13．硅⼆极管的正向压降和锗管的正向压降分别是多少。

14．PN结的电容效应是哪两种电容的综合反映。

模拟电子技术习题答案电工电子教学部2012.2第一章 绪论一、填空题：1. 自然界的各种物理量必须首先经过 传感器 将非电量转换为电量，即 电信号 。

2. 信号在频域中表示的图形或曲线称为信号的 频谱 。

3. 通过傅立叶变换可以实现信号从 时域 到频域的变换。

4. 各种信号各频率分量的 振幅 随角频率变化的分布，称为该信号的幅度频谱。

5. 各种信号各频率分量的 相位 随角频率变化的分布，称为该信号的相位频谱。

6. 周期信号的频谱都由 直流分量 、基波分量 以及 无穷多项高次谐波分量 组成。

7. 在时间上和幅值上均是连续的信号 称为模拟信号。

8. 在时间上和幅值上均是离散的信号 称为数字信号。

9. 放大电路分为 电压放大电路 、电流放大电路、互阻放大电路 以及 互导放大电路 四类。

10. 输入电阻 、输出电阻 、增益 、 频率响应 和 非线性失真 等主要性能指标是衡量放大电路的标准。

11. 放大电路的增益实际上反映了 电路在输入信号控制下，将供电电源能量转换为信号能量 的能力。

12. 放大电路的电压增益和电流增益在工程上常用“分贝”表示，其表达式分别是 dB lg 20v A =电压增益 、dB lg 20i A =电流增益 。

13. 放大电路的频率响应指的是，在输入正弦信号情况下，输出随 输入信号频率连续变化 的稳态响应。

14. 幅频响应是指 电压增益的模与角频率 之间的关系 。

15. 相频响应是指 放大电路输出与输入正弦电压信号的相位差与角频率 之间的关系 。

二、某放大电路输入信号为10pA 时，输出为500mV ，它的增益是多少？属于哪一类放大电路？ 解： Ω105A10V 50pA 10mV 5001011i o r ⨯====-.i v A 属于互阻放大电路 三、某电唱机拾音头内阻为1M Ω，输出电压为1V （有效值），如果直接将它与10Ω扬声器连接，扬声器上的电压为多少？如果在拾音头与扬声器之间接入一个放大电路，它的输入电阻R i =1M Ω，输出电阻R o =10Ω，电压增益为1，试求这时扬声器上的电压。
