右手螺旋定则专项练习

右手螺旋定则练习
1、请您标出以下各图中通电螺线管得Ｎ极
2、在下图中标出通电螺线管得Ｎ极与S极
1、分别标出通电螺线管与小磁针得N、S极。

2、判断螺线管中得电流方向
3、根据小磁针得偏转,标出螺线管中得电
流方向
1、根据小磁针静止时得指向,在图中标明螺线管中电流得方向与电源得正负极。

2、如图所示,请画出螺线管得绕法。

3、画出图1中小磁针
得转动方向与图2中
电源得正、负极。

1、如图所示得通
电螺线管,周围放
着能自由转动得
a、b、ｃ、d，当
它们静止时极性
正确得就是（N为
黑色)
2、在图16中标出电源得正、负极与甲、乙小磁针得磁极名称。

３、在图17中画出螺线管得绕法，闭合开关后,使小磁针静止不动。

右手螺旋定则课后作业1．如图中小磁针的指向正确的是（）A． B． C．D．2．在图所示电路中，闭合开关S，将滑动变阻器滑片P向右移动时，图中的电磁铁（）A．b端是N极，磁性减弱 B．b端是S极，磁性减弱C．a端是N极，磁性增强 D．a端是S极，磁性增强3．图中的两个线圈，套在一根光滑的玻璃管上．导线柔软，可自由滑动．开关S闭合后，则（）A．两线圈左右分开B．两线圈向中间靠拢C．两线圈静止不动D．两线圈先左右分开，然后向中间靠拢4．如图所示，不是通过比较得出结论的是（）A．判断通电螺线管的磁极B．探究滑动摩擦力与压力的关系C．探究两种电荷的相互作用D．探究重力势能与哪些因素有关5．法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明（）A．电磁铁的左端为N极B．流过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增大D．巨磁电阻的阻值与磁场的强弱没有关系6．（1）根据如图1所示的电流方向，判断并标出通电螺线管的两极．（2）如图2，请将三孔插座连接在家庭电路中．右手螺旋定则参考答案1．解：A、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故A正确；B、从图可知，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故B正确；C、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；则内部磁感线向左，所以小磁针的左端是N极，右端是S极，故C正确；D、从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端应该是S极，右端是N极，故D错．故选ABC．2．解：（1）由于电源的右端为正极，左端为负极，所以电磁铁中电流方向是从右端流入、左端流出．结合线圈绕向利用安培定则可以确定电磁铁的右（b）端为N极，左（a）端为S极．（2）当滑片P向右滑动时，滑动变阻器接入电路的阻值增大，电路中的电流减小．在线圈匝数和铁芯不变的情况下，电磁铁的磁性减弱．故选A．3．解：根据安培定则判断，L线圈的左端为S极，右端为N极，P线圈的左端也是N极，右端也是S极，也就是说，中间靠近的位置，两线圈的极性相同，因为同名磁极互相排斥，则这两个线圈相互排斥而左右分开．故选：A．4．解：A、通电螺线管的磁极与电流的关系，可以应用安培定则直接判断，不是比较得出．符合题意；B、滑动摩擦力的大小与压力和接触面的粗糙程度有关，研究压力对摩擦力的影响时，保持粗糙程度相同，压力不同，比较两种情况下拉力的大小，得到摩擦力与压力的关系，通过比较得出结论．不符合题意；C、同种电荷相互排斥，异种电荷相互吸引，带电的玻璃棒和橡胶棒分别靠近带电的玻璃板，看到的现象不同，可以说明电荷之间的相互作用．不符合题意．D、为了探究重力势能与质量的关系，实验中采用质量不同的小球，从同一高度由静止滚下，通过比较可以得到结论，物体的质量越大，高度越高，具有的重力势能越大，不符合题意；故选A．5．解：A、利用安培定则判断电磁铁的左端为N极、右端为S极．A正确．B、在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，右侧电路电流变小．故B 错误．C、通电螺线管的磁性减弱时，右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的电阻变大了，即巨磁电阻的阻值随磁场的减弱而变大，故C正确．D、由上述分析可知巨磁电阻的阻值与磁场的强弱有关，故D错误；故选AC．6．解：（1）用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极．由图可知：螺线管中的电流方向是“前上后下”，则大拇指指向左端，所以左端是N 极，右端是S极．答案如图：（2）为了安全，开关接在火线上，三孔插座中上孔接地线，左孔接零线，右孔接火线，如下图：。

题文如图所示，能正确地表示出通电螺线管极性和电流方向关系的是（）如图所示，接通电源后通电螺线管与条形磁铁相互吸引的是（）闭合开关后，甲、乙两个小磁针静止在上图所示的位置，它们的北极分别是（）如图，是一个通电螺线管电路，开关S合上时，小磁针静止在图示位置，请再结合图上提供的其它信息，标出电源的“ + ”“ - ”负极，画出螺线管的绕法.A . a端和b端B. b端和d端C. a端和c端 D . b端和c端D.如图所示，开关 S 接通后，两个通电螺线管将（ ）A •相吸 D .先相斥、后相吸C .先相吸、后相斥 -------- 』r ---------- } \ \ \A .甲：磁场能产生电流B .乙：闭合开关，小磁针 N 极向左偏转C .丙：麦克风应用了磁场对电流的作用D •丁：电流相同时，线圈的匝数越多电磁铁磁性越强对图中甲、乙、丙、丁四幅图解释合理的是（）B .相斥小磁针静止时的指向如图所示，分别标出小磁针和通电螺线管的N极.a E e /V aI―Il—如图示的A、B为两个通电螺线管，ab处是电池，通电时小磁针（黑端为N极）能在图示位置静止•标出电池ab的正负极及通电螺线管A的线圈绕法.如图所示是一个通电螺线管，闭合电键后螺线管旁的小磁针a静止时的情况如图所示（小磁针a涂黑的一端是N极），试在图中标出通电螺线管中小磁针b的N , S极和电源的“ + ”、- ”极.根据图甲、图乙中小磁针静止时的指向，标出通电螺线管的当开关S闭合后，螺线管的北极如图所示，请在图中标出电源的正极和置于螺线管正上方小磁针的如图所示，闭合开关S,通电螺线管左端的磁极是 __________ 极.如图所示，请画出开关闭合后通电螺线管和小磁针静止时的N、S极.N极和电流方向.N极, 并将N极涂黑.下列仪器可用来判断导线中的电流方向的是（）D •电阻箱A .小灯泡B.开关 C .小磁针为了判断一节标记已模糊不清的蓄电池的正负极，手边有下列器材，其中选择用的是（A•灯泡、滑动变阻器B.条形磁铁、铁屑C.螺线管、铁屑D .螺线管、标有磁极的小磁针要改变一个通电螺线管的极性，以下方法中可行的是（）A •改变通过螺线管的电流方向B .改变螺线管的匝数C.改变通过螺线管的电流大小D .往螺线管内插入铁芯。

右手螺旋定则课后作业1．如图中小磁针的指向正确的是（）A．B． C．D．2．在图所示电路中，闭合开关S，将滑动变阻器滑片P向右移动时，图中的电磁铁（）A．b端是N极，磁性减弱 B．b端是S极，磁性减弱C．a端是N极，磁性增强 D．a端是S极，磁性增强3．图中的两个线圈，套在一根光滑的玻璃管上．导线柔软，可自由滑动．开关S闭合后，则（）A．两线圈左右分开B．两线圈向中间靠拢C．两线圈静止不动D．两线圈先左右分开，然后向中间靠拢4．如图所示，不是通过比较得出结论的是（）A．判断通电螺线管的磁极B．探究滑动摩擦力与压力的关系C．探究两种电荷的相互作用D．探究重力势能与哪些因素有关5．法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明（）A．电磁铁的左端为N极B．流过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增大D．巨磁电阻的阻值与磁场的强弱没有关系6．（1）根据如图1所示的电流方向，判断并标出通电螺线管的两极．（2）如图2，请将三孔插座连接在家庭电路中．右手螺旋定则参考答案1．解：A、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S 极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故A正确；B、从图可知，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管左端是N极、右端是S 极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故B正确；C、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S 极；则内部磁感线向左，所以小磁针的左端是N极，右端是S极，故C正确；D、从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N极，右端是S 极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端应该是S极，右端是N极，故D错．故选ABC．2．解：（1）由于电源的右端为正极，左端为负极，所以电磁铁中电流方向是从右端流入、左端流出．结合线圈绕向利用安培定则可以确定电磁铁的右（b）端为N极，左（a）端为S极．（2）当滑片P向右滑动时，滑动变阻器接入电路的阻值增大，电路中的电流减小．在线圈匝数和铁芯不变的情况下，电磁铁的磁性减弱．故选A．3．解：根据安培定则判断，L线圈的左端为S极，右端为N极，P线圈的左端也是N极，右端也是S极，也就是说，中间靠近的位置，两线圈的极性相同，因为同名磁极互相排斥，则这两个线圈相互排斥而左右分开．故选：A．4．解：A、通电螺线管的磁极与电流的关系，可以应用安培定则直接判断，不是比较得出．符合题意；B、滑动摩擦力的大小与压力和接触面的粗糙程度有关，研究压力对摩擦力的影响时，保持粗糙程度相同，压力不同，比较两种情况下拉力的大小，得到摩擦力与压力的关系，通过比较得出结论．不符合题意；C、同种电荷相互排斥，异种电荷相互吸引，带电的玻璃棒和橡胶棒分别靠近带电的玻璃板，看到的现象不同，可以说明电荷之间的相互作用．不符合题意．D、为了探究重力势能与质量的关系，实验中采用质量不同的小球，从同一高度由静止滚下，通过比较可以得到结论，物体的质量越大，高度越高，具有的重力势能越大，不符合题意；故选A．5．解：A、利用安培定则判断电磁铁的左端为N极、右端为S极．A正确．B、在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，右侧电路电流变小．故B错误．C、通电螺线管的磁性减弱时，右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的电阻变大了，即巨磁电阻的阻值随磁场的减弱而变大，故C正确．D、由上述分析可知巨磁电阻的阻值与磁场的强弱有关，故D错误；故选AC．6．解：（1）用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极．由图可知：螺线管中的电流方向是“前上后下”，则大拇指指向左端，所以左端是N极，右端是S极．答案如图：（2）为了安全，开关接在火线上，三孔插座中上孔接地线，左孔接零线，右孔接火线，如下图：。

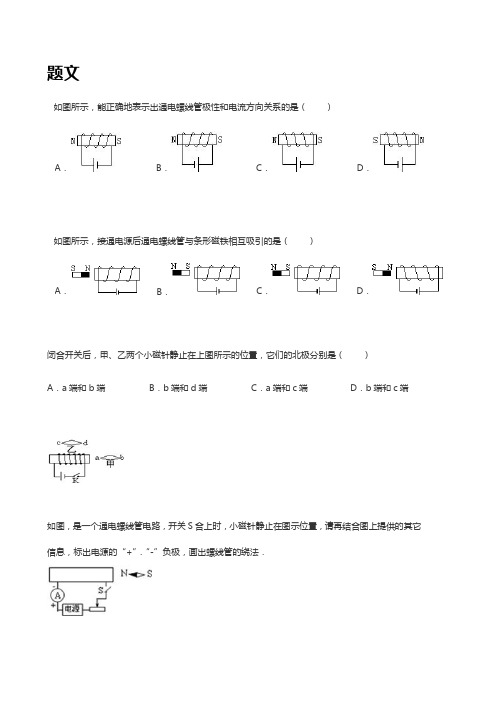

题文如图所示，能正确地表示出通电螺线管极性和电流方向关系的是（）A．B．C．D．如图所示，接通电源后通电螺线管与条形磁铁相互吸引的是（）A．B．C．D．闭合开关后，甲、乙两个小磁针静止在上图所示的位置，它们的北极分别是（）A．a端和b端B．b端和d端C．a端和c端D．b端和c端如图，是一个通电螺线管电路，开关S合上时，小磁针静止在图示位置，请再结合图上提供的其它信息，标出电源的“+”．“-”负极，画出螺线管的绕法．精选文库如图所示，开关S接通后，两个通电螺线管将（）A．相吸B．相斥C．先相吸、后相斥D．先相斥、后相吸对图中甲、乙、丙、丁四幅图解释合理的是（）A．甲：磁场能产生电流B．乙：闭合开关，小磁针N极向左偏转C．丙：麦克风应用了磁场对电流的作用D．丁：电流相同时，线圈的匝数越多电磁铁磁性越强小磁针静止时的指向如图所示，分别标出小磁针和通电螺线管的N极．如图示的A、B为两个通电螺线管，ab处是电池，通电时小磁针（黑端为N极）能在图示位置静止．标出电池ab的正负极及通电螺线管A的线圈绕法．如图所示是一个通电螺线管，闭合电键后螺线管旁的小磁针a静止时的情况如图所示（小磁针a涂黑的一端是N极），试在图中标出通电螺线管中小磁针b的N，S极和电源的“+”、-”极．根据图甲、图乙中小磁针静止时的指向，标出通电螺线管的N极和电流方向．当开关S闭合后，螺线管的北极如图所示，请在图中标出电源的正极和置于螺线管正上方小磁针的N极，并将N极涂黑．如图所示，闭合开关S，通电螺线管左端的磁极是______极．如图所示，请画出开关闭合后通电螺线管和小磁针静止时的N、S极．下列仪器可用来判断导线中的电流方向的是（）A．小灯泡B．开关C．小磁针D．电阻箱为了判断一节标记已模糊不清的蓄电池的正负极，手边有下列器材，其中选择用的是（）A．灯泡、滑动变阻器精选文库B．条形磁铁、铁屑C．螺线管、铁屑D．螺线管、标有磁极的小磁针要改变一个通电螺线管的极性，以下方法中可行的是（）A．改变通过螺线管的电流方向B．改变螺线管的匝数C．改变通过螺线管的电流大小D．往螺线管内插入铁芯。

右手螺旋定则练习1.请你标出以下各图中通电螺线管的N极
2.在下图中标出通电螺线管的N极和S极
1.分别标出通电螺线管和小磁针的N、S极。

2. 判断螺线管中的电流方向
3.根据小磁针的偏转，标出螺线管中的电流方向
1.根据小磁针静止时的指向,在图中标明螺线管中电流的方向和电源的正负极。

2.如图所示，请画出螺线管的绕法。

3.画出图1中小磁针的转动方向和图2中电源的正、负极。

1.如图所示的通电螺线管，周围放着能自由转动的a、b、c、d，当它们静止时极性正确的是（N为黑色）
2. 在图16中标出电源的正、负极和甲、乙小磁针的磁极名称。

3. 在图17中画出螺线管的绕法，闭合开关后，使小磁针静止不动。

2018届中考物理专项练习：右手握旋定则（含答案、全国通用）【答案】1. C2. C3. D4. D5. A6. C7. B8. B9. A 10. ABC11. BC12. N13. N14. 解：15.（1）1.8×106（2）增大偏小（3）热值 2.1×108（4）＞（5）A（6）60（7）1080（8）磁场对通电导体（线圈）有力的作用（9）不变变大（10）换用磁性更强的磁体或增加导体棒AB切割磁感应线的速度16. N17.（1）①温度②内能（2） 220 并联（3） 0.6 9 （4） 900 200 （5）变小变小（6） 24 600 （7） S 正18. 变亮；左19. 上；变大20. N；变短21. S（南）；增加22. 解：由右手螺旋定则可得，螺线管N极向右，则小磁针S极被吸引应靠近螺线管，N极向外，如图所示：23. N24. 解：电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为S极，右端为N极．根据异名磁极相互吸引可以确定与螺线管右端N极靠近的是小磁针的S极，则小磁针的左端为S极．故答案见下图：25. 解：如图，电流从螺线管左侧流向右侧，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的N极，故螺线管右端为N极，左端为S极。

磁感线在螺线管外部总是从N极指向S极，根据异名磁极相互吸引可知，小磁针左端为N极，右端为S极，如图所示。

26. 解：小磁针的左端为S极，自由静止时靠近螺线管的右端，所以螺线管的右端为N极，在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向左的．利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的左端流入右端流出，从而可以确定电源的左端为正极，右端为负极．答案如下图所示：27. 解：①由图可知，通电螺线管的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的右端为S极，左端为N极．②因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向右的．③根据安培定则，伸出右手使大拇指指示螺线管的左端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极．故答案如图所示：28. 解：（1）根据同名磁极相互排斥，异名磁极相互吸引，可以判断螺线管的上端是N极，下端是S极．（2）用右手握住螺线管，大拇指指向N极，四指就是电流方向，可以判断电流从螺线管的上端流入．如图：29. 解：由图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，此时螺线管的右端为N极，左端为S极；在磁体外部，磁感线是从N极出来回到S极的，由磁极间的相互作用规律可知小磁针的右端为N极，如图所示：30. 解：电流从螺线管的右端流入、左端流出，结合线圈的绕向，根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向N极，由此可以确定螺线管的左端为N极、右端为S极．如图所示：31. 解：图中电流从右端流入螺线管，由右手螺旋定则可知，螺线管左端为N极，右端为S极；因图中的磁感线呈排斥状，所以通电螺线管的右端与磁铁A的左端是同名磁极，则磁铁A的左端为S极；又因磁感线是从N极出来回到S极，故磁感线应指向S极，如图所示：32. 解：由图可知，闭合开关S后电流由右侧流入螺线管，则由右手螺旋定则可知螺线管左侧为N极；根据异名磁极相互吸引可知，小磁针的右端为S极，则小磁针的左端为N极．答案如图：33. 解：（1）根据电源的正负极可以确定电流从螺线管的左端流入，右端流出；再根据螺线管的绕向，结合安培定则即可确定螺线管的左端为N极，右端为S极．如图甲所示．在磁体的周围，磁感线从磁体的N极出发回到S极．由此可以确定磁感线的方向如图甲所示．（2）SA这条入射光线平行于主光轴，其经凸透镜折射后，折射光线过焦点．由此可以确定这条入射光线的折射光线．SB这条入射光线过焦点，过焦点的入射光线经过凸透镜折射后，平行于主光轴．由此可以确定SB的折射光线．故答案如下图乙所示．34. 解：（1）入射光线与主光轴平行，则经凸透镜折射后折射光线过焦点．（2）茶杯的重心可以认为是在它的中心上，从重心开始竖直向下画一条带箭头的线段表示出重力G．（3）根据右手定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向即通电螺线管的左端为N极．根据磁感线的方向，小磁针的左端为S极，右端为N极．故答案为：35. 解：（1）折射光线通过焦点来画，如图：（2）阻力F2从B竖直向下画；将F1用虚线延长为力的作用线，再从支点O向力的作用线引垂线，用大括号标出，表上力臂符号L1，如图：（3）根据右手螺旋定则，大拇指指向右端，所以右端为N极，左端为S极，如图：36. 解：如图，电源的左端是正极，说明电流从螺线管的左端流出、右端流入，根据安培定则知，螺线管的右端是N极，左端是S极；根据同名磁极相互排斥，异名磁极相互吸引，所以上面小磁针的左端是N极，右端是S极，即静止在P点的小磁针N极的指向向左，如下图所示．37. 解：用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极．由图可知：螺线管中的电流方向是“前上后下”，则大拇指指向左端，所以左端是N极，右端是S极．答案如图：38. 解：螺线管的左端为N极，线圈绕向如图所示，利用安培定则可以确定螺线管中的电流方向是从右端流入，左端流出．故答案如下图所示：39. N；顺；变大40. 解：要使闭合开关后弹簧伸长，应使两磁铁相互吸引，则由磁极间的相互作用可知，电磁铁上端应为N极，则由右手螺旋定则可知，电流应由上端流入；故答案如图示：【解析】1.解：A、由安培定则知，通电螺线管的左端应为S极，故错误；B、由安培定则知，通电螺线管的左端应为S极，故错误；C、正确；D、由安培定则知，通电螺线管的左端应为N极，这一点是正确的，但在通电螺线管的上方的磁感线应是从左指向右的，小磁针的左端应为S极，故错误．故选C．根据磁感线的特点、安培定则和磁极间的相互作用规律判断各个选项．本题考查了磁感线的特点、安培定则和磁极间的相互作用规律的知识点．2.解：目前科学家认为地磁场是由于地球上电荷的定向移动形成的．我们知道地磁北极在地理南极附近，根据右手螺旋定则可以判断出电流方向是自东向西环绕的，这与地球自转方向相反．负电荷定向移动的方向是与电流方向相反的，所以地球带的是负电．故选C．目前科学家认为地磁场是由于地球上电荷的定向移动形成的，那么要判断地球带的是什么电荷，可利用右手螺旋定则判断出地球上的电流方向，然后根据电流方向与地球自转的方向关系判断出地球所带的电荷．本题考查了地球的带电情况，解答时需要根据右手螺旋定则和电流方向的规定进行判断．3.解：A、读图可知，由金属丝、水银、玻璃管构成的装置相当于报警电路中的一个“开关”，可控制电磁铁的工作情况，故A正确；B、读图可知，该温度计的分度值为1℃，金属丝下端指在96℃上面第2个小格上，因此金属丝下端所指的温度是96℃+2℃=98℃，即当温度达到98℃时左侧控制电路接通，电磁铁具有磁性，吸引衔铁，使右侧电路接通，电铃发声报警，故B正确；C、图中左侧是水银温度计，利用了水银热胀冷缩的性质，故C正确；D、由图知，电流从电磁铁的左端流入、右端流出，根据安培定则可知，报警时电磁铁的右端是N极，左端是S极，故D错误．故选D．该温度计的分度值为1，金属丝下端指在96℃上面第2个小格上，因此金属丝下端所指的温度是96℃+2℃=98℃；电磁铁中有电流通过时，产生磁性会把衔铁吸来过，电铃电路接通．利用安培定则可判断电磁铁的极性．该题考查了电磁继电器的工作原理的理解，以及安培定则的运用，是一道综合题，但难度不大．4.解：A、由安培定则可知，螺线管的右端应该是N极，左端为S极，故A错误．B、由用安培定则可知，螺线管的右端应该是S，左端为N，故B错误．C、与用安培定则可知，螺线管的右端应该是N极，左端为S极，故C错误．D、由安培定则，螺线管的右端应该是N极，左端为S极，故D正确．故选D．此题考查的是安培定则，安培定则的内容是：用右手握住螺线管，四指弯向螺线管中电流的方向，大拇指所指的就是螺线管的N极．由此可以确定四个选择项的正误．在解决这种类型的题目时，可先在螺线管的线圈上标上电流的方向，以确定四指的弯曲方向．另外，很容易出现用左手来代替右手的错误操作．5.解：图中电流方向从左端流入、右端流出，根据图示的线圈绕向和结合安培定则，从而可以确定电磁铁的左端为N极、右端为S极，即乙为N、丙为S；在磁体的周围，磁感线从磁体的N极发出，回到S极，所以永磁体甲的右端为S极；根据磁感线的形状可知，两者相斥，是同名磁极，所以永磁体丁的左端为S极．如图所示：综上分析，只有A正确，BCD错误．故选A．根据安培定则可以确定电磁铁的NS极，然后利用磁感线的特点即可确定永磁体甲丁的NS极．利用安培定则来确定电磁铁的N、S极是解决此题的突破口．6.解：A、由图可知B电磁铁吸引大头针数目多，所以B电磁铁的应该比A电信磁铁的磁性强，故A错误；B、要使电磁铁磁性增强，应将变阻器的滑片向左移动，因为滑片左移动后电路中电阻减小，电流增大，电磁铁的磁性增强，故B错误；C、根据安培定则判断两个电磁铁的上部都是N极，下部都是S极，两个电磁铁的上部靠近会出现排斥现象，故C正确；D、A和B两个电磁铁串联在电路中，通过两个电磁铁的电流是相等的．故D错误．故选：C．（1）电磁铁的磁性无法直接观察，而是通过吸引大头针的多少来反映，吸引的大头针越多，电磁铁的磁性越强．（2）电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯．在铁芯和电流一定时，线圈的匝数越多，电磁铁的磁性越强；在线圈和铁芯一定时，电流越大，电磁铁的磁性越强．（3）根据安培定则判断两个电磁铁的磁极，根据磁极间的相互作用，判断是相互吸引还是相互排斥．（4）串联电路中电流处处相等．掌握电磁铁磁性强弱的影响因素，利用控制变量法和转换法探究电磁铁磁性的影响因素．7.解：A、熔丝只在火线上接一根，在熔丝熔断后，家庭电路和火线断开，接触时不会发生触电事故．熔丝连接错误．开关控制灯泡时，火线首先接入开关，再接入灯泡顶端的金属点，零线直接接入灯泡的螺旋套．这种连接方法，开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，更换灯泡时更安全．如图连接，开关能控制灯泡，但是安全性很差．连接错误．不符合题意．B、足球的重心在足球的球心处，重力是方向竖直向下，从重心开始沿重力的方向画直线，在直线的末端画上箭头，表示力的方向．如图符合重力的示意图．符合题意．C、凸透镜对光线有会聚作用，平行于主光轴的光线，经过凸透镜应该靠拢主光轴．不符合题意．D、根据安培定则，用右手握住螺旋管，四指指向电流的方向，大拇指所指的方向是N极，由此可以判断螺旋管的左端的N 极，右端是S极，根据磁体周围的磁感线都是从N极出发，进入S极．不符合题意．故选B．掌握熔丝的连接方法和开关控制灯泡的正确连接方法．掌握重力示意图的正确画法．根据凸透镜对光线有会聚作用进行判断．首先根据安培定则，由电流方向判断通电螺旋管的极性，然后根据磁体周围的磁感线都是由N极出发，进入S极，可以判断是否正确．本题考查了熔丝的连接方法、开关控制灯泡的连接方法、重力的示意图、凸透镜对光线的会聚作用、安培定则、磁感线，这些都属于基础知识，掌握基础才能顺利解题．8.解：A、由并联电路中电流的规律可知，并联电路的干路电流等于各支路电流之和；故A正确．B、误差是在测量过程中产生的测量值与真实值之间的差异，这种差异不同于错误，它是在测量方法正确的情况下产生的，只可以减小误差，却不能避免误差．故B错误；C、用右手握通电螺线管，四指指向电流方向，拇指指向就是N极，这是利用安培定则判断通电螺线管的极性，故C正确；D、1kW•h=1000W×3600s=3.6×106J，故D正确．故选B．（1）并联电路中干路电流等于各支路电流之和；（2）误差是在测量过程中产生的测量值与真实值这间的差异，这种差异不同于错误，它是在测量方法正确的情况下产生的，只可以减小，却不能避免．（3）由安培定则判断出磁场的方向，从而可判断电螺线管的极性．（4）1kW•h=3.6×106J．本题考查并联电路中电流特点，误差及其减小方法、安培定则（右手螺旋定则）等，是一道综合性较强的题目．9.解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故A正确；B、根据安培定则可知，通电螺线管N极在上端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针上端为S极，下端为N极，故B错误；C、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故C错误；D、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故D错误．故选A．用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．右手螺旋定则为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系．本题也可由电磁铁的磁场分布判断小磁针的指向．10.解：A、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故A正确；B、从图可知，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故B正确；C、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；则内部磁感线向左，所以小磁针的左端是N极，右端是S极，故C正确；D、从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端应该是S极，右端是N极，故D错．故选ABC．从电源入手，先判断电流的流向，再利用安培定则可确定螺母管的极性，最后根据磁极间的相互作用，可判断小磁针静止时的指向．此题考查了安培定则和磁极间的作用规律的应用．安培定则中共涉及三个方向：①电流方向；②线圈绕向；③磁场方向；关于这方面的考查，一般是直接或间接告诉其中的两个，利用安培定则来确定第三个方向．11.解：A、据电流的方向和线圈的绕法，该通电螺线管右是N极，故A错误；B、据电流的方向和线圈的绕法，该通电螺线管左是N极，故B正确；C、据电流的方向和线圈的绕法，该通电螺线管左是N极，故C正确；D、据电流的方向和线圈的绕法，该通电螺线管右是N极，故D错误；故选BC．利用图示的线圈绕向和电流方向，根据安培定则即可确定螺线管的左端的极性．此题考查了安培定则的应用，题目的难度不大，考查的知识点较单一．12.解：根据螺线管中电流的方向和线圈的绕向，利用右手螺旋定则，用右手握住导线，让四指指向电流方向，则大拇指指向左端，即螺线管的左端为N极．故答案为：N．根据螺线管中的电流方向，利用右手螺旋定则确定通电螺线管的两极．右手螺旋定则内容为：右手握住螺线管，四指指向电流方向，则大拇指所指的方向为螺线管N极方向，在使用时要注意正确掌握右手的握法．13.解：电流从螺线管的右端流入、左端流出，根据螺线管的线圈绕向，再利用安培定则即可确定螺线管的左端为N（北）极．右端为S（南）极，如图所示：故答案为：N．利用图示的线圈绕向和电流方向，根据安培定则即可确定螺线管的左端的极性．此题考查了安培定则的应用，题目的难度不大，考查的知识点较单一14.由右手螺旋定则知，通电螺线管的左端为N极，右端为S极，由磁极间的相互作用规律知，小磁针的左端为N极，右端为S 极，磁感线在磁体外部是从N极发出，回到S极．本题考查了右手螺旋定则和磁极间的相互作用规律及磁感线的特点．右手螺旋定则：让四指弯曲，跟螺线管中电流的方向一致，则大拇指指的方向是通电螺线管的N极；磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引．15.（1）【分析】根据1kW•h=3.6×106J，计算出其节约的电能。

初三物理右手螺旋定则专项培优训练一．填空题（共4小题）1．如图所示，小磁针在纸面内能自由转动。

闭合开关后，通电螺线管的上端为极，则小磁针将沿方向转动。

（选填“顺时针”或“逆时针”）2．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的大小（填“变大”、“变小”或“不变”），方向（填“水平向左”或“水平向右”）3．在探究通电螺线管外部磁场的实验中，采用了图1所示的实验装置，（1）当闭合开关S后，小磁针N极向发生偏转（填“左”或“右”），这里通电螺丝管与小磁针之间是通过发生力的作用。

（2）用铁屑来做实验，得到了如图2所示的情形，它与磁铁的磁场分布相似。

（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况。

实验说明通电螺线管的磁极极性只与它的有关，且这个关系可以用判断。

二．作图题（共19小题）4．作图：标出如图所示各图中通电螺线管的正确绕线法，并标出N、S极5．如图，作出通电螺线管的电流方向和N、S极，并将静止时小磁针的N极涂黑。

6．如图所示，请标出通电螺线管中A点电流方向及小磁针的N、S极。

7．小磁针在如图所示位置静止，请在括号中标出小磁针的磁极。

8．如图所示，已知通电螺线管中的电流方向，请标出小磁针静止时的北极。

9．如图所示，能自由转动的小磁针在通电螺线管的上方静止，请在图中括号内标出小磁针右端的磁极。

10．小磁针静止在磁体旁，如图所示，标出小磁针的N极。

11．电磁铁通电后，小磁针静止时的指向如图所示。

请标出电磁铁上端的极性、磁感线的方向和静止时小磁针下端的极性。

12．如图所示，若将开关闭合后，静止在螺线管上方的小磁针将顺时针旋转180°，请画出通电螺线管的S、N极和小磁针此时左端的极性。

13．小磁针在通电螺线管产生的磁场中静止时，指向如图所示。

右手螺旋定则的应用母题探究典例319右手螺旋定则的应用如图，甲是铜片，乙是小磁铁，当开关s闭合后A．甲将受到向左的排斥力B．甲将受到向右的吸引力C．乙将受到封向右的排斥力D。

乙将受到向左的吸引力1、小磁针静止在螺线管的附近，闭合开关S后，通电螺线管附近的磁感线方向如图所示，则下列判断正确的是A．电源的右端为正极B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向右转动2、在图中根据小磁针静止时的指向标出通电螺线管的两极和电源的正负极．举一反三典例322如图所示，在一圆环形导线的中央放置一个小磁针，通入如图所示的电流时，下列说法中正确的是A小磁针的N极转向纸内B．小磁针的N极转向纸外C．小磁针保持不动D．小磁针的N极在纸面内沿顺时针方向转动物理学的发展离不开物理学家们的贡献，你通过学习也一定知道了他们的贡献，如奥斯特的贡献是，右手螺旋定则是发现的．典例324通电螺线管的磁感线如图所示，请在图中标出，电源的“+”、“一”极，在原子内部，核外电子绕原子核运动会形成一种环形电流，该环形电流产生的磁场使物质微粒（原子）的两侧相当于两个磁极．若图中箭头表示的是电子绕原子核运动的方向，则环形电流的左侧应为（选填“N"或“S"）极．探究电磁感应现象母题探究典例345（多选）如图所示的四个装置，关于它们分别用来演示哪个物理现象的描述，正确的是A．图a可用来演示磁场对通电导线的作用B．图b可用来演示电流的磁效应C．图c可用来演示电荷间的相互作用D．图d可用来演示电磁感应现象如图所示，当导体ab水平向右运动时，电流计指针向左偏转．下列情况中，电流计指针偏转方向正确的是A．ab不动，磁体向右运动，指针向左偏转B．磁体不动，ab向左运动，指针向左偏转C．磁体不动，ab向上运动，指针向左偏转D．对调磁体的磁极，ab向左运动，指针向左偏转典例347如图所示是探究电磁感应现象的装置．(1)闭合开关，让导体AB沿水平方向左右运动，观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动，则灵敏电流计的指针（填“偏转”或“不偏转”）．(2)利用此装置，探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：在上述四次实验中，比较两次实验，可知感应电流方向与磁场方向有关；比较两次实验，可知同时改变磁场方向和切割磁感线方向，则感应电流方向不变．(3)在探究中还发现，导体AB水平向左（或向右）缓慢运动时，灵敏电流计的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大，说明感应电流的大小与有关．(4)有同学还想探究感应电流的大小是否与磁场强弱有关．请写出简要做法：___ _；如何判断：(5)如图所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流计，慢慢摇动手柄，观察到灵敏电流计的指针填“左右摆动”或“向一侧摆动”）．这表明该发电机模型发出的电是（填“交流电”或“直流电”）．典例348在如图所示的实验装置中，当单刀双掷开关向右合上时，接线柱1与2连通，同时与3 断开；向左合上时，接线柱l与3连通，同时与2断开．那么该实验装置A．既可以研究电磁感应现象，又可以研究磁场对电流的作用B．既可以研究电磁感应现象，又可以研究电流的磁效应C．既可以研究磁场对电流的作用，又可以研究电流的磁效应D．不可以研究上述三种电磁现象中的任意一种典例349如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置，闭合开关后，铜棒ab、灵敏电流计、开关组成闭合(1)小明分析得出：闭合电路中的部分导体在磁场里做时，导体中就会产生感应电流．(2)比较实验2和3（或6和7）可知：在磁场方向一定时，感应电流的方向与有关．(3)比较实验2和6（或3和7）可知：(4)此实验的研究方法有控制变量法和法，在此实验的过程中是能转化为能，重要的应用是．(5)针对这个实验小明进行了进一步的探究，他提出了“感应电流的大小可能与磁场的强弱有关”的猜想，除此以外你的猜想是：①写出验证你的猜想的主要步骤．②你怎样对实验结果进行分析判断？电动机与发电机母题探究典例350关于电动机和发电机，以下各项叙述中正确的是A．电动机和发电机都是由定子和转子组成的B．电动机是根据“磁生电”的原理制成的C．发电机是根据“电生磁”的原理制成的D．电动机和发电机都将其他能转化为电能典例351发电机和电动机的发明使人类进入电气时代．制造发电机所依据的原理是图典例352电动机车利用电动机产生动力以200 km/h的速度高速行驶，电动机把能转化为能．由于导致行驶的列车在动力消失后不能立即停下．当高速运行的列车开始制动时，电动机转换成发电机，将动能转化为电能储存起来，发电机是应用现象的原理工作的．题型攻略发电机与电动机说明：无论是直流发电机还是交流发电机，在线圈内产生的都是交流电，只不过直流发电机通过换向器把线圈内产生的交流电转换成直流电输出，举一反三典例353课外活动时，有几位同学讨论关于电动机和发电机的问题，他们提出了以下几种说法，你认为其中正确的是A．电动机工作时把电能转化为机械能B．发电机是利用通电线圈在磁场中受力转动的原理制成的C．电动机是利用电磁感应现象制成的D．发电机工作时把电能转化成其他形式的能典例354如图是演示电与磁物理规律的三个实验装置，其中能反映制造发电机原理的是；反映制造电动机原理的是；研究电流磁效应的是．（填字母）典例355电磁铁的理论依据是，该现象的发现者是；电动机的工作原理是；发电机的工作原理是，是最先发现的．探究磁场对通电导体的作用母题探究典例338如图所示为研究磁场对通电导线作用的实验装置．当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则A．当磁场方向改变时，导线ab将向右运动，机械能将转为电能B．当电流方向改变时，导线ab将向左运动，电能转化为机械能C．当电流方向和磁场方向同时改变时，导线ab将向左运动D．当电流方向和磁场方向同时改变时，导线ab将向右运动典例339下列哪个设备是根据磁场对通电导线的作用原理制成的A．电磁继电器B．电风扇中的电动机C．电铃D．电磁铁典例340如图所示是探究通电导线在磁场中受力运动的实验，回答下列问题：(1)把导线放在磁场里，接通电源，让电流通过导线ab，会发现导线ab ；(2)把电源的正负极对调后接人电路，使通过导线的电流方向与原来相反，这时导线如；(3)保持电源的正负极连接方式与(1)中相同，对调磁体的磁极，使磁场的方向与原来相反，这时导线ab ，由此可以得出通电导线在磁场中受到力的作用，而且受力的方向跟的方向和的方向都有关系．典例以下的用电器，中，属于利用“通电导线在磁场中受磁场力的作用”原理工作A．电炉 B．白炽灯 C．电热毯 D．电风扇举一反三典例341下列用来探究通电导线在磁场中受到力的作用的实验装置是典例342关于通电导线在磁场里受力方向的说法错误的是A．改变导线中的电流方向，导线的受力方向会发生改变B．同时改变电流方向和磁场方向，导线受力方向一定改变C．改变磁场的方向，通电导线受力方向会发生改变．D．同时改变电流方向和磁场方向，导线受力方向一定不改变典例343如图甲所示，使线圈位于两磁极间．(1)通电后，图甲中ab段导线的电流方向是（选填“由a到b"或“由b到a”）．图甲中ab段导线受磁场力的方向向上，用箭头标示出图丙中ab段导线所受磁场力的方向． (2)线圈转过图乙所示位置，用的办法可使线圈靠磁场力继续顺时针转动至少半圈，。
