结构识图——独立基础,条形基础,筏形基础,柱子前期发表的结构识图——独立基础,条形基础,筏形基础,柱子,并未收录到本专栏,读者反映查找不便,特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分:①基础、②柱(墙)、③梁、④板、⑤楼梯,其中基础又分为独立基础、桩基础、筏形基础等形式,先讲独立基础,见下图:图1:基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式,见下表:注:设计时应注意:当独立基础截面形状为坡形时,其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度;当采用较陡坡度时,应要求施工采用在基础顶部坡面加模板等措施,以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图,从图中可以看出:(1)该建筑基础为普通独立基础,根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号,分别为DJP01、DJP02、DJP03;阶形截面普通独立基础有一种编号,为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
(2)以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm,竖向尺寸第一阶为300mm,第二阶尺寸为300mm,基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋,分布间距均为150mm。
各轴线编号以及定位轴线间距,图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时,基础沿墙身设置,多做成长条形,这类基础称为条形基础或带形基础,一般用于多层混合结构、自建房等,如图2-1所示。
图2-1 条形基础2、基础的构造组成以条形基础为例,介绍一下基础的构造组成,如图2-2所示图2-2 条形基础的构造组成(1)地基地基是基础下面的土层,承受由基础传递的建筑物的全部荷载。

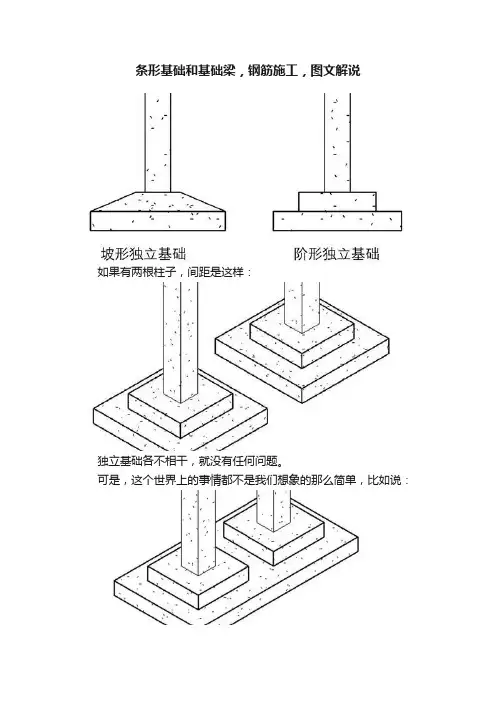

条形基础和基础梁,钢筋施工,图文解说如果有两根柱子,间距是这样:独立基础各不相干,就没有任何问题。
可是,这个世界上的事情都不是我们想象的那么简单,比如说:两个独立基础连成了整体。
这就好比是一张薄膜摊在水面上:两根木棍往下使劲儿,薄膜就会变成这样:怎么办?这种基础叫做双柱独立基础。
图纸标注是酱紫的:那如果不是两根柱子而是三根柱子呢?那如果不是三根柱子而是有很多很多根呢?从此,就引出了一个新概念:基础梁基础梁,就是条形基础上放条梁:图纸编号是这么规定的:不过,这个说法不是太确切,因为双柱基础也可以设基础梁:你可能会说,不就是一根梁嘛,都说过N遍了,配筋是酱紫的:但是,在基础里面,因为受力是相反的,很多问题是要倒过来看:因为,基础梁的受力是酱紫的:和框架梁的受力恰恰相反:所以嘛,对于基础梁的构造要求,就是倒着看框架梁。
基础梁的图纸标注,也分原位标注和集中标注:基础梁也要讲纵筋连接区:箍筋加密区:有基础主梁,也有基础次梁:说完基础梁,我们继续拿柱子来做文章。
比如,柱子的排列更密了,一根紧挨着一根。
墙下条形基础,依然是分阶梯型和坡形。
配筋就是这样:图纸标注是酱紫的:当两墙相交的时候,是这样:丁字墙、十字墙都是一样。
下面是条形基础:条形基础依然有减短10%的规定,两个条件,上图已经给你标出来了。
别急!还有最最最后一个问题:墙下条形基础和条形基础+基础梁有什么不一样?基础梁有梁,墙下条形基础可以有梁也可以没梁。
那好,我们把梁也去掉,墙也去掉,是不是一样的呢?分布筋的规定不一样!。
条形基础和独立基础怎么看图区分
1、当建筑物上部结构采用框架结构或单层排架结构承重时,基础常采用方形、圆柱形和多边形等形式的独立式基础,这类基础称为独立式基础.也称单独基础,是整个或局部结构物下的无筋或配筋基础.一般是指结构柱基,高烟囱,水塔基础等的形式.
2、是指基础长度远远大于宽度的一种基础形式。
按上部结构分为墙下条形基础和柱下条形基础。
基础的长度大于或等于10倍基础的宽度。
条形基础的特点是,布置在一条轴线上且与两条以上轴线相交,有时也和独立基础相连,但截面尺寸与配筋不尽相同。
另外横向配筋为主要受力钢筋,纵向配筋为次要受力钢筋或者是分布钢筋。
主要受力钢筋布置在下面。
11G101-3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造(变)所有墙插筋,弯钩均不得小于6d;当hj≤lae(板厚不满足直锚长度)时,弯锚15d;所有柱插筋,弯钩均不得小于6d且150;当hj≤lae(板厚不满足直锚长度)时,弯锚15d。
当插筋部分保护层厚度小于5d(无外伸时,外部插筋),锚固区应设横向钢筋(或箍筋),间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时,基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压,独立基础、条形基础高度不小于1200mm时,或当柱为大偏心受压,独立基础、条形基础高度不小于1400mm时,可仅将柱四角插筋伸至底板钢筋网上(伸至底板钢筋网上的柱插筋之间间距不应大于1000mm),其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下,短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意:当独立基础截面形状为坡形时,其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度;当采用较陡坡度时,应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础(即“不设基础梁的”)底部与顶部配筋构造1、图集注:双柱普通独立基础底部双向交叉钢筋,根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小,较大者方向的钢筋设置在下,较小者方向的钢筋设置在上。
2、顶部纵筋设置在下,分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起(不再分“柱内”和“柱外”)。
(变。
原06G101-6,P45:柱外顶部纵筋锚固长度从柱中心线算起)P62设置基础梁的双柱普通独立基础配筋构造1、图集注:双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下,与基础梁箍筋的下水平段位于同一层面。
条形基础的平法表示及与独立基础区别条形基础整体上可分为两类:1梁板式条形基础。
该类条形基础适用于钢筋混凝土框架结构、框架-剪力墙结构、部分框支剪力墙结构和钢结构。
平法施工图将梁板式条形基础分解为基础梁和条形基础底板分别进行表达。
2板式基础。
该类条形基础适用于钢筋混凝土剪力墙结构和砌体结构。
平法施工图仅表达为条形基础底板。
条形基础的平面注写类型/代号/序号/跨数及有无外伸基础梁JL xx(这里xx指序号)(xx)端部无外伸,括号中xx表示基础梁支撑范围内有多少跨数,A,B表示一端或两端无外伸,无A或B表示两端无外伸。
(xxA)一端有外伸(xxB)两端有外伸条形基坡形TJBp XX(这里xx指序号)础底板阶形TJBj XX条形基础通常采用坡形截面或单阶形截面,坡形截面可看作节约两侧坡角的单阶形截面。
注写条形基础底板截面竖向尺寸1当条形基础底板为坡形截面时,注写为h1/h2,实为单阶形截面,坡形不可以认为是基梁,只是从下而上认为两个竖向高度,当为多阶时各阶尺寸自下而上以“/”分隔顺写。
2注写条形基础底板底部及顶部配筋以B打头,注写条形基础底板底部的横向受力钢筋;以T打头,注写条形基础底板顶部的横向受力钢筋;注写时,用“/”分隔条形基础底板的横向受力钢筋与纵向分布钢筋,斜杠后为分布筋。
当为双梁(或双墙)条形基础底板时,除在底板底部配置钢筋外,一般尚需在两根梁或两道墙之间的底板顶部配置钢筋,其中横向受力钢筋的锚固长度从梁的内边缘(或墙内边缘)起算。
条形基础底板的原位标注1.原位注写条形基础底板的平面尺寸。
原位标注b、bi,i=1,2……。
其中,b为基础底板总宽度,b为基础底板台阶的宽度。
当基础底板采用对称于基础梁的坡形截面或单阶形截面时,bi可不注。
条形基础的截面注写方式,又可分为截面标注和列表注写(结合截面示意图)两种表达方式。
对条形基础进行截面标注的内容和形式,与传统“单构件正投影表示方法”基本相同。
独立基础跟条形基础独立基础与条形基础是建筑中常见的两种基础形式,它们在不同的工程项目中发挥着重要的作用。
本文将对这两种基础进行详细的介绍和比较。
独立基础是指建筑物中每个柱子或墙体都有独立的基础来支撑的形式。
它适用于较小的建筑物或单个柱子的情况。
独立基础的设计和施工相对简单,可以根据建筑物的负荷和土壤条件进行调整。
独立基础的优点是结构稳定,可以有效分散建筑物的荷载,提高整体的稳定性。
然而,独立基础的缺点是占地面积较大,不适用于限制空间的场所。
条形基础是一种长条形的基础,适用于多柱结构或长墙的情况。
它通常沿着建筑物的长度方向铺设,可以有效地分散荷载并提供良好的支撑。
条形基础的设计需要考虑建筑物的整体荷载和地基的承载力,以确保基础的稳定性。
与独立基础相比,条形基础的优点是占地面积小,适用于限制空间的场所。
然而,条形基础的施工相对复杂,需要更多的材料和人力成本。
独立基础和条形基础在选择上需要考虑多个因素。
首先是建筑物的类型和规模。
对于小型的建筑物或单个柱子,独立基础是一个较好的选择。
而对于多柱结构或长墙,条形基础更为适用。
其次是土壤的承载力和稳定性。
不同类型的土壤对基础的要求不同,需要根据实际情况进行选择。
此外,建筑物的负荷和使用条件也是选择基础形式的重要考虑因素。
在实际工程中,独立基础和条形基础还可以结合使用。
例如,在大型建筑物的柱子上使用独立基础,而在墙体的部分则采用条形基础。
这样可以充分发挥两种基础的优点,提高整体的稳定性和效果。
独立基础和条形基础是建筑中常见的两种基础形式。
它们在不同的工程项目中有各自的优点和适用范围。
选择合适的基础形式需要考虑建筑物的类型、规模、土壤条件以及负荷要求等因素。
在实际工程中,可以根据具体情况灵活选择,甚至结合使用,以确保建筑物的稳定性和安全性。
