独立基础及条形基础钢筋讲义

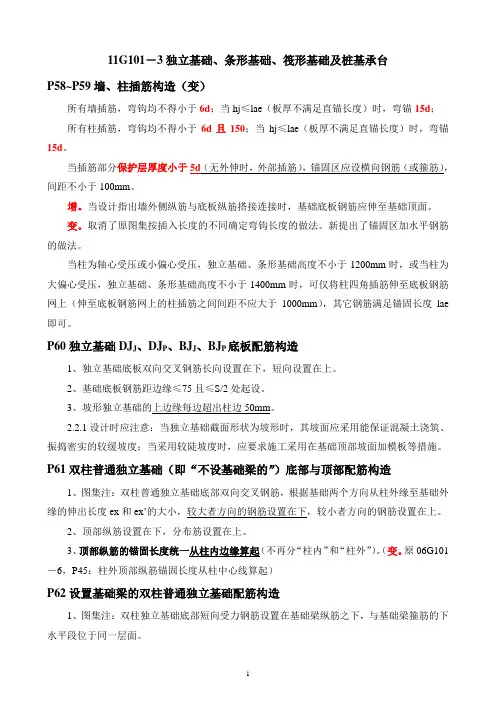

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。

P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

11G101-3独立基础、条形基础、筏形基础及桩基承台
独立基础
独立基础是一种常见的基础形式，适用于单独承受建筑物重量和水平荷载的小
型建筑物。

独立基础工作原理是通过基础的承载面积和深度来平衡建筑物的荷载，将荷载传递到地基土层。

独立基础的优点是施工简单、造价低廉，适用于多种地质条件。

条形基础
条形基础是一种独立基础的变化形式，通常用于长条状建筑物的基础设计。

条
形基础的特点是有多个独立的柱子，它们各自承载一部分建筑物的荷载。

在实践中，条形基础的设计中一般采用网格式排列的柱子，以提高整个基础的承载能力。

筏形基础
筏形基础也是一种常见的基础形式，主要用于大型建筑物，如高层建筑或桥梁
等的基础设计。

筏形基础与独立基础不同之处在于，筏形基础的承载面积要大于独立基础，且通常为整个建筑物的底部面积。

筏形基础的优点是可在软土层上使用，但需要注意的是，筏形基础的设计和施工难度较大，需要考虑土层的稳定性和荷载的平衡等问题。

桩基承台
桩基承台是一种特殊的基础形式，通常用于大型建筑物或工程的基础设计。

桩
基承台是通过桩的承载能力将荷载传递到地基深层土层中，然后通过承台将荷载再分散到桩顶部分。

桩基承台的设计需要按照实际情况进行，其长度和受荷性能需根据桥墩高度、大小和地基情况等因素确定。

总结
以上介绍了常见的四种基础形式：独立基础、条形基础、筏形基础和桩基承台。

它们各有特点，在实际工程中需要采用不同的基础形式来保证建筑物的安全和稳定性。

在基础的设计和施工过程中，需要注意选择合适的地质条件和土层稳定性，以及考虑荷载的平衡和分散等问题。

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

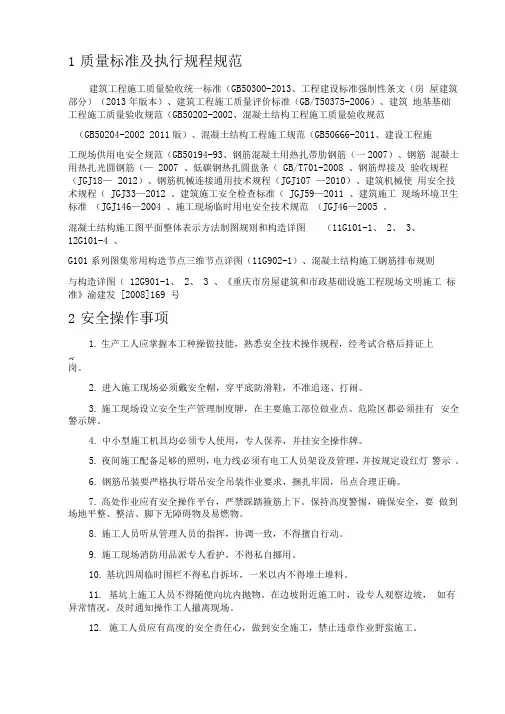

1质量标准及执行规程规范建筑工程施工质量验收统一标准（GB50300-2013、工程建设标准强制性条文（房屋建筑部分）（2013年版本）、建筑工程施工质量评价标准（GB/T50375-2006）、建筑地基基础工程施工质量验收规范（GB50202-2002、混凝土结构工程施工质量验收规范（GB50204-2002 2011版）、混凝土结构工程施工规范（GB50666-2011、建设工程施工现场供用电安全规范（GB50194-93、钢筋混凝土用热扎带肋钢筋（一2007）、钢筋混凝土用热扎光圆钢筋（—2007 、低碳钢热扎圆盘条（GB/T701-2008 、钢筋焊接及验收规程（JGJ18— 2012）、钢筋机械连接通用技术规程（JGJ107 —2010）、建筑机械使用安全技术规程（JGJ33—2012 、建筑施工安全检查标准（JGJ59—2011 、建筑施工现场环境卫生标准（JGJ146—2004 、施工现场临时用电安全技术规范（JGJ46—2005 、混凝土结构施工图平面整体表示方法制图规则和构造详图（11G101-1、2、3、12G101-4 、G101系列图集常用构造节点三维节点详图（11G902-1）、混凝土结构施工钢筋排布规则与构造详图（12G901-1、2、3 、《重庆市房屋建筑和市政基础设施工程现场文明施工标准》渝建发[2008]169 号2安全操作事项1.生产工人应掌握本工种操做技能，熟悉安全技术操作规程，经考试合格后持证上4-U岗。

2.进入施工现场必须戴安全帽，穿平底防滑鞋，不准追逐、打闹。

3.施工现场设立安全生产管理制度牌，在主要施工部位做业点、危险区都必须挂有安全警示牌。

4.中小型施工机具均必须专人使用，专人保养，并挂安全操作牌。

5.夜间施工配备足够的照明，电力线必须有电工人员架设及管理，并按规定设红灯警示。

6.钢筋吊装要严格执行塔吊安全吊装作业要求，捆扎牢固，吊点合理正确。

7.高处作业应有安全操作平台，严禁踩踏箍筋上下。

结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。

1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。

2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。

图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。

每种编号的基础选择了其中一个进行集中标注和原位标注。

（2）以DJP01为例进行识读。

从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。

柱子截面尺寸为400mm×400mm。

基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。

各轴线编号以及定位轴线间距，图中都已标出。

第二篇条形基础识读1、条形基础。

当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。

图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。

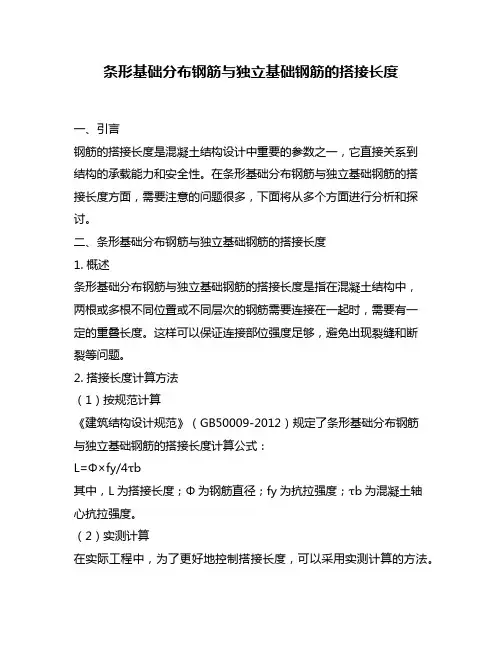

条形基础分布钢筋与独立基础钢筋的搭接长度一、引言钢筋的搭接长度是混凝土结构设计中重要的参数之一，它直接关系到结构的承载能力和安全性。

在条形基础分布钢筋与独立基础钢筋的搭接长度方面，需要注意的问题很多，下面将从多个方面进行分析和探讨。

二、条形基础分布钢筋与独立基础钢筋的搭接长度1. 概述条形基础分布钢筋与独立基础钢筋的搭接长度是指在混凝土结构中，两根或多根不同位置或不同层次的钢筋需要连接在一起时，需要有一定的重叠长度。

这样可以保证连接部位强度足够，避免出现裂缝和断裂等问题。

2. 搭接长度计算方法（1）按规范计算《建筑结构设计规范》（GB50009-2012）规定了条形基础分布钢筋与独立基础钢筋的搭接长度计算公式：L=Φ×fy/4τb其中，L为搭接长度；Φ为钢筋直径；fy为抗拉强度；τb为混凝土轴心抗拉强度。

（2）实测计算在实际工程中，为了更好地控制搭接长度，可以采用实测计算的方法。

具体步骤如下：①根据结构设计图纸和现场实际情况确定需要进行钢筋搭接的位置和数量；②按照规范要求进行钢筋连接，然后将两根钢筋在连接处打上标记；③将两根钢筋分别拉出一段长度，然后将它们对准标记点重叠在一起；④用卡尺等工具测量重叠部位的长度，即为搭接长度。

3. 搭接长度应注意的问题（1）保证钢筋连接处强度足够：搭接长度不能过短，否则会影响连接处的强度和稳定性；也不能过长，否则会增加工程成本和难度。

（2）考虑混凝土开裂问题：如果搭接长度过短或者过长都可能导致混凝土开裂问题。

在设计时应该结合混凝土的轴心抗拉强度进行合理计算。

（3）考虑施工难度：在施工时需要考虑到搭接长度是否合适，以及连接处是否容易操作。

如果搭接长度过长，会增加施工难度和时间。

三、结论条形基础分布钢筋与独立基础钢筋的搭接长度是混凝土结构设计中重要的参数之一。

在设计时需要按照规范进行计算，同时也需要考虑实际情况和施工难度等问题。

只有合理的搭接长度才能保证混凝土结构的安全性和稳定性。

试述钢筋混凝土独立基础及钢筋混凝土条形基础施工要点钢筋混凝土独立基础施工要点：1.基础设计：首先，根据工程要求和土壤条件进行基础设计，确定基础的形状、尺寸和深度。

2.地基处理：对于较松软的土壤，需要进行地基处理以增加承载能力。

地基处理可以采用加固措施，如振动加固、压实加固等。

3.模板搭设：在施工现场搭建好基础的模板，确保基础的准确形状和尺寸。

模板需要具备足够的强度和刚度，以承受混凝土的浇筑压力。

4.钢筋布置：根据基础设计要求，在模板内布置钢筋筋架。

钢筋的布置应符合设计要求，并注意钢筋的间距、保护层等细节。

5.浇筑混凝土：在钢筋布置完毕后，进行混凝土的浇筑。

混凝土的浇筑应均匀、连续，避免空隙和气泡的产生。

浇筑后，使用振捣器进行振捣，以确保混凝土的密实性。

6.养护：混凝土浇筑完成后，需要进行适当的养护，以保证混凝土的强度和稳定性。

养护包括保持湿润、覆盖防护层等操作，持续一段时间，通常为几天至几周。

钢筋混凝土条形基础施工要点：1.基础设计：根据工程要求和土壤条件，进行条形基础的设计，确定基础的形状、尺寸和深度。

条形基础通常是长条状，用于承载较长的结构或墙体。

2.地基处理：对于松软的土壤，进行地基处理以增加承载能力。

地基处理可以采用振动加固、压实加固等方法。

3.模板搭设：在施工现场搭建好基础的模板，确保基础的准确形状和尺寸。

模板需要具备足够的强度和刚度，以承受混凝土的浇筑压力。

4.钢筋布置：根据基础设计要求，在模板内布置钢筋筋架。

钢筋的布置应符合设计要求，并注意钢筋的间距、保护层等细节。

5.浇筑混凝土：在钢筋布置完毕后，进行混凝土的浇筑。

混凝土的浇筑应均匀、连续，避免空隙和气泡的产生。

浇筑后，使用振捣器进行振捣，以确保混凝土的密实性。

6.养护：混凝土浇筑完成后，进行适当的养护，以保证混凝土的强度和稳定性。

养护包括保持湿润、覆盖防护层等操作，持续一段时间，通常为几天至几周。

以上是钢筋混凝土独立基础和钢筋混凝土条形基础的施工要点。

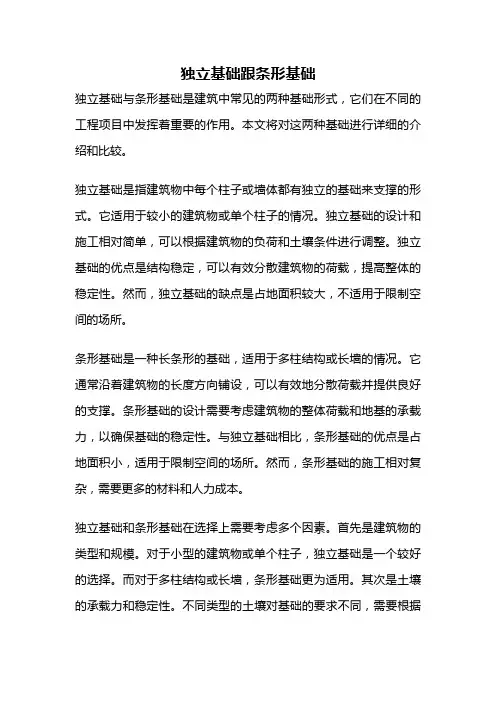

独立基础跟条形基础独立基础与条形基础是建筑中常见的两种基础形式，它们在不同的工程项目中发挥着重要的作用。

本文将对这两种基础进行详细的介绍和比较。

独立基础是指建筑物中每个柱子或墙体都有独立的基础来支撑的形式。

它适用于较小的建筑物或单个柱子的情况。

独立基础的设计和施工相对简单，可以根据建筑物的负荷和土壤条件进行调整。

独立基础的优点是结构稳定，可以有效分散建筑物的荷载，提高整体的稳定性。

然而，独立基础的缺点是占地面积较大，不适用于限制空间的场所。

条形基础是一种长条形的基础，适用于多柱结构或长墙的情况。

它通常沿着建筑物的长度方向铺设，可以有效地分散荷载并提供良好的支撑。

条形基础的设计需要考虑建筑物的整体荷载和地基的承载力，以确保基础的稳定性。

与独立基础相比，条形基础的优点是占地面积小，适用于限制空间的场所。

然而，条形基础的施工相对复杂，需要更多的材料和人力成本。

独立基础和条形基础在选择上需要考虑多个因素。

首先是建筑物的类型和规模。

对于小型的建筑物或单个柱子，独立基础是一个较好的选择。

而对于多柱结构或长墙，条形基础更为适用。

其次是土壤的承载力和稳定性。

不同类型的土壤对基础的要求不同，需要根据实际情况进行选择。

此外，建筑物的负荷和使用条件也是选择基础形式的重要考虑因素。

在实际工程中，独立基础和条形基础还可以结合使用。

例如，在大型建筑物的柱子上使用独立基础，而在墙体的部分则采用条形基础。

这样可以充分发挥两种基础的优点，提高整体的稳定性和效果。

独立基础和条形基础是建筑中常见的两种基础形式。

它们在不同的工程项目中有各自的优点和适用范围。

选择合适的基础形式需要考虑建筑物的类型、规模、土壤条件以及负荷要求等因素。

在实际工程中，可以根据具体情况灵活选择，甚至结合使用，以确保建筑物的稳定性和安全性。

11G101－3独立基础、条形基础、筏形基础及桩基承台P58～P59墙、柱插筋构造（变）所有墙插筋,弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d;所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d(无外伸时,外部插筋),锚固区应设横向钢筋(或箍筋)，间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时,基础底板钢筋应伸至基础顶面.变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时,可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下,短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设.3、坡形独立基础的上边缘每边超出柱边50mm。

2。

2。

1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时,应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础(即“不设基础梁的"）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋,根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小,较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上.3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外")。

(变。

原06G101－6,P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下,与基础梁箍筋的下水平段位于同一层面。

独立基础、条形基础受力钢筋在基础端部的起步距离独立基础和条形基础是常用的建筑基础形式，它们在建筑工程中起到了承受建筑物荷载和将荷载传输到地基的重要作用。

而受力钢筋在基础端部的起步距离则是决定基础承载能力和稳定性的关键因素之一。

本文将针对独立基础和条形基础分别介绍其受力钢筋起步距离的相关知识，以帮助读者更好地理解和应用。

一、独立基础独立基础是指独立于建筑物之外的独立承台，其承载能力主要依靠自身结构的稳定性和钢筋的抗拉、抗剪强度。

在独立基础中，受力钢筋一般采用直径较大，属于主筋，用于承受地震、风荷载等力的作用。

而在独立基础的设计中，受力钢筋的起步距离需要根据具体情况来确定。

1. 确定起步距离的影响因素起步距离的大小主要依赖于以下几个因素：（1）地基固结性能：地基的固结性能会影响到结构的沉降和变形，从而影响独立基础的起步距离。

一般来说，地基固结性能较好的情况下，独立基础起步距离可以相对较小，反之则需要增加。

（2）结构的荷载特性：建筑物所受到的荷载特性也会对起步距离的确定产生影响。

例如，在受到剪力荷载较大的情况下，起步距离一般需要增大，以确保钢筋的抗剪能力。

（3）钢筋的布置方式：钢筋的布置方式也会影响到起步距离的确定。

一般来说，钢筋的布置要满足相关的受力要求，尽可能减小钢筋之间的交叉冲突，从而保证基础的受力效果。

2. 起步距离的计算方法起步距离的计算主要依赖于基础的受力分析和结构的设计要求。

一般情况下，可以通过以下几个步骤进行计算：（1）根据地基的固结性能和荷载的大小确定起步距离的初步数值。

（2）进行基础的受力分析，计算出钢筋所受到的拉力和剪力。

（3）根据起步距离的初步数值和钢筋的受力情况进行校核，根据结构设计的要求进行调整。

需要注意的是，起步距离的计算应当参考相关的国家标准和规范，确保其符合工程实际和安全要求。

二、条形基础条形基础是一种由多个相互连接的条形承台组成的基础形式，它具有较好的承载能力和稳定性。
