11G101-3独立基础、条形基础、筏形基础及桩基承台配筋要求_汇总讲解

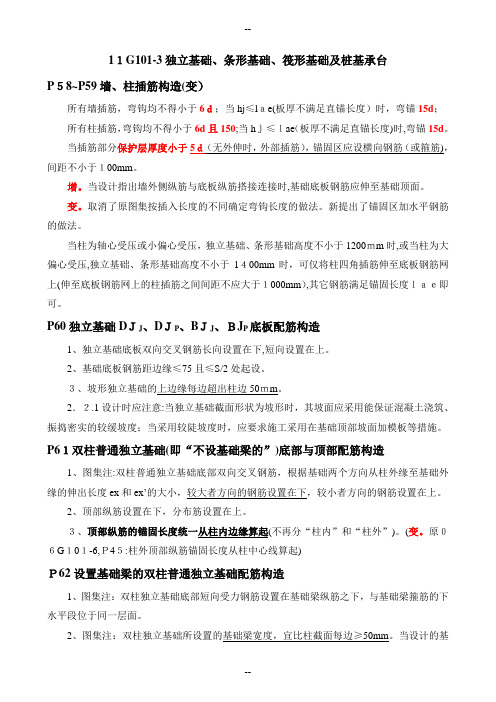

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。

P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

11G101-3独立基础、条形基础、筏形基础及桩基承台
独立基础
独立基础是一种常见的基础形式，适用于单独承受建筑物重量和水平荷载的小
型建筑物。

独立基础工作原理是通过基础的承载面积和深度来平衡建筑物的荷载，将荷载传递到地基土层。

独立基础的优点是施工简单、造价低廉，适用于多种地质条件。

条形基础
条形基础是一种独立基础的变化形式，通常用于长条状建筑物的基础设计。

条
形基础的特点是有多个独立的柱子，它们各自承载一部分建筑物的荷载。

在实践中，条形基础的设计中一般采用网格式排列的柱子，以提高整个基础的承载能力。

筏形基础
筏形基础也是一种常见的基础形式，主要用于大型建筑物，如高层建筑或桥梁
等的基础设计。

筏形基础与独立基础不同之处在于，筏形基础的承载面积要大于独立基础，且通常为整个建筑物的底部面积。

筏形基础的优点是可在软土层上使用，但需要注意的是，筏形基础的设计和施工难度较大，需要考虑土层的稳定性和荷载的平衡等问题。

桩基承台
桩基承台是一种特殊的基础形式，通常用于大型建筑物或工程的基础设计。

桩
基承台是通过桩的承载能力将荷载传递到地基深层土层中，然后通过承台将荷载再分散到桩顶部分。

桩基承台的设计需要按照实际情况进行，其长度和受荷性能需根据桥墩高度、大小和地基情况等因素确定。

总结
以上介绍了常见的四种基础形式：独立基础、条形基础、筏形基础和桩基承台。

它们各有特点，在实际工程中需要采用不同的基础形式来保证建筑物的安全和稳定性。

在基础的设计和施工过程中，需要注意选择合适的地质条件和土层稳定性，以及考虑荷载的平衡和分散等问题。

11G101-3图集(独立、条形、筏形基础及桩基承台）学习资料一、总说明（4页）3条、本图集标准构造详图的主要设计依据《混凝土结构设计规范》GB 50010-2010《建筑抗震设计规范》GB 50011-2010《建筑地基基础设计规范》GB 50007《高层建筑混凝土结构技术规程》JGJ 3-2010《建筑桩基技术规范》JGJ 94-2008《地下工程防水技术规范》GB 50108-2008《建筑结构制图标准》GB/T 50105-20104条、本图集包括常用的现浇混凝土独立基础、条形基础、筏形基础（分为梁板式和平板式）及桩基承台的平法制图规则和标准构造详图两部分内容。

5条、本图集适用于各种结构类型的现浇混凝土独立基础、条形基础、筏形基础（分为梁板式和平板式）及桩基承台施工图设计。

二、总则规定（5页）1.0.3 当采用本制图规则时，除遵守本图集有关规定外，还应符合国家现行有关标准。

1.0.4 按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成，但对于复杂的工业与民用建筑，尚须增加模板、基坑、留洞和预埋件等平面图和必要的详图。

1.0.8 按平法设计绘制基础结构施工图时，应采用表格或其他方式注明基础底面基准标高、±0.000的绝对标高。

1.0.9 为方便设计表达和施工识图，规定结构平面的坐标方向为：1.当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向；当轴网在某位置转向时，局部坐标方向顺轴网的转向角度做相应转动，转动后的坐标应加图示。

2.当轴网向心布置时，切向为X向，径向为Y向，并应加图示。

3.对于平面布置比较复杂的区域，如轴网转折交界区域、向心布置的核心区域等，其平面坐标方向应由设计者另行规定并加以图示。

1.0.10 为了确保施工人员准确无误地按平法施工图进行施工，在具体工程施工图中必须写明以下与平法施工图密切相关的内容：1.注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。

1１G101-3独立基础、条形基础、筏形基础及桩基承台P５8~P59墙、柱插筋构造(变）所有墙插筋，弯钩均不得小于6ｄ；当hj≤lａe(板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150;当hｊ≤ｌae（板厚不满足直锚长度)时,弯锚15d。

当插筋部分保护层厚度小于5ｄ（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋)，间距不小于１00mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时,基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200ｍm时,或当柱为大偏心受压,独立基础、条形基础高度不小于1４00mm时，可仅将柱四角插筋伸至底板钢筋网上(伸至底板钢筋网上的柱插筋之间间距不应大于１000mm）,其它钢筋满足锚固长度ｌａｅ即可。

P60独立基础DＪJ、DＪP、BＪJ、ＢJ P底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下,短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

３、坡形独立基础的上边缘每边超出柱边50ｍm。

2．２.1设计时应注意:当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P6１双柱普通独立基础(即“不设基础梁的”)底部与顶部配筋构造1、图集注:双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

３、顶部纵筋的锚固长度统一从柱内边缘算起(不再分“柱内”和“柱外”)。

(变。

原０６G１0１-6,Ｐ4５:柱外顶部纵筋锚固长度从柱中心线算起)Ｐ62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

11G101－3独立基础、条形基础、筏形基础及桩基承台P58～P59墙、柱插筋构造（变）所有墙插筋,弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d;所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d(无外伸时,外部插筋),锚固区应设横向钢筋(或箍筋)，间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时,基础底板钢筋应伸至基础顶面.变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时,可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下,短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设.3、坡形独立基础的上边缘每边超出柱边50mm。

2。

2。

1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时,应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础(即“不设基础梁的"）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋,根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小,较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上.3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外")。

(变。

原06G101－6,P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下,与基础梁箍筋的下水平段位于同一层面。

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
