条形基础钢筋讲义构造要求

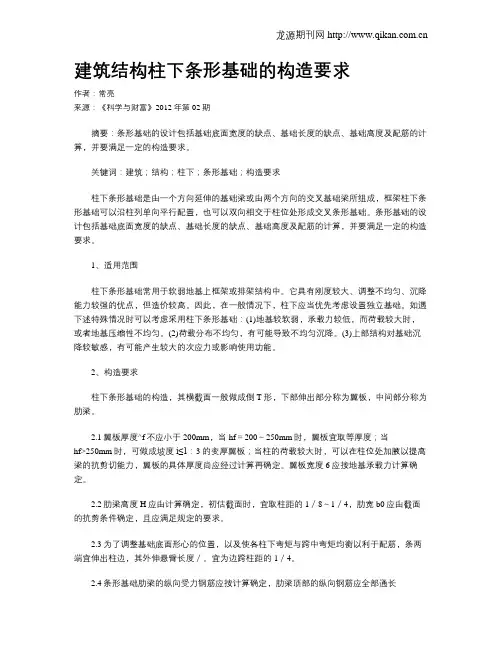

建筑结构柱下条形基础的构造要求作者：常亮来源：《科学与财富》2012年第02期摘要：条形基础的设计包括基础底面宽度的缺点、基础长度的缺点、基础高度及配筋的计算，并要满足一定的构造要求。

关键词：建筑；结构；柱下；条形基础；构造要求柱下条形基础是由一个方向延伸的基础梁或由两个方向的交叉基础梁所组成，框架柱下条形基础可以沿柱列单向平行配置，也可以双向相交于柱位处形成交叉条形基础。

条形基础的设计包括基础底面宽度的缺点、基础长度的缺点、基础高度及配筋的计算，并要满足一定的构造要求。

1、适用范围柱下条形基础常用于软弱地基上框架或排架结构中。

它具有刚度较大、调整不均匀、沉降能力较强的优点，但造价较高。

因此，在一般情况下，柱下应当优先考虑设置独立基础。

如遇下述特殊情况时可以考虑采用柱下条形基础：(1)地基较软弱，承载力较低，而荷载较大时，或者地基压缩性不均匀。

(2)荷载分布不均匀，有可能导致不均匀沉降。

(3)上部结构对基础沉降较敏感，有可能产生较大的次应力或影响使用功能。

2、构造要求柱下条形基础的构造，其横截面一般做成倒T形，下部伸出部分称为翼板，中间部分称为肋梁。

2.1翼板厚度^f不应小于200mm，当hf＝200～250mm时，翼板宜取等厚度；当hf>250mm时，可做成坡度i≤1：3的变厚翼板；当柱的荷载较大时，可以在柱位处加腋以提高梁的抗剪切能力，翼板的具体厚度尚应经过计算再确定。

翼板宽度6应按地基承载力计算确定。

2.2肋梁高度H应由计算确定，初估截面时，宜取柱距的1／8～1／4，肋宽b0应由截面的抗剪条件确定，且应满足规定的要求。

2.3为了调整基础底面形心的位置，以及使各柱下弯矩与跨中弯矩均衡以利于配筋，条两端宜伸出柱边，其外伸悬臂长度／。

宜为边跨柱距的1／4。

2.4条形基础肋梁的纵向受力钢筋应按计算确定，肋梁顶部的纵向钢筋应全部通长配置，底部的通长钢筋，其面积不得少于底部纵向受力钢筋面积的1／3。

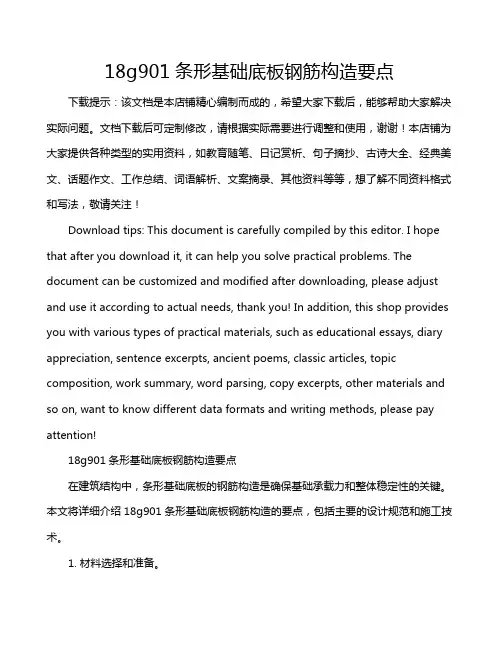

18g901条形基础底板钢筋构造要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!18g901条形基础底板钢筋构造要点在建筑结构中，条形基础底板的钢筋构造是确保基础承载力和整体稳定性的关键。

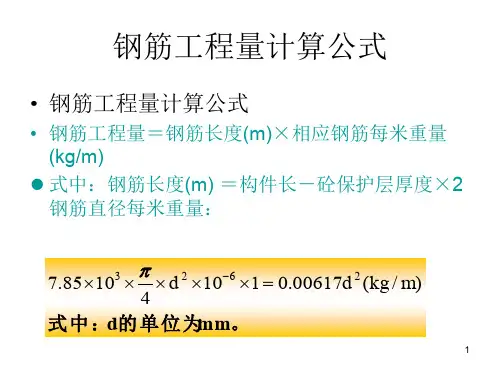

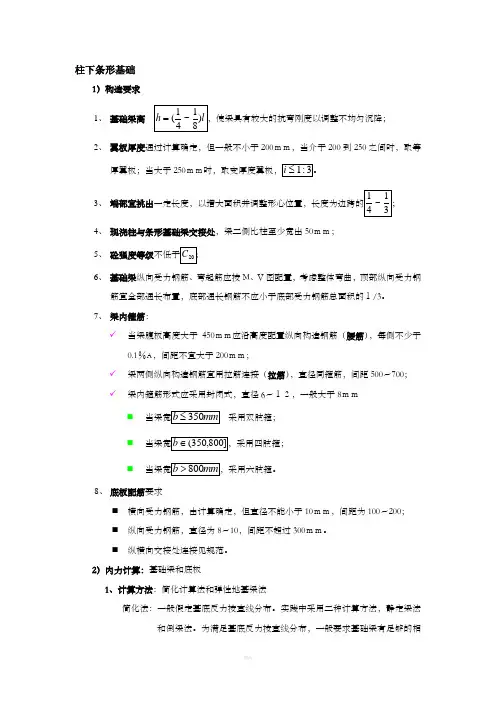

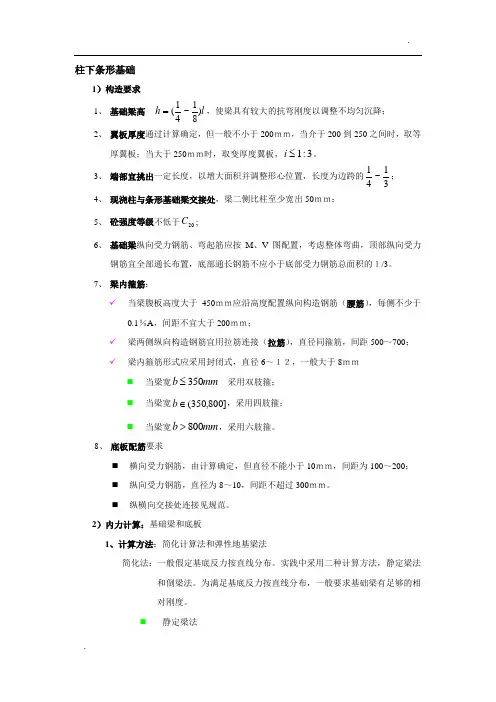

柱下条形基础1）构造要求1、 基础梁高 l h )81~41(=，使梁具有较大的抗弯刚度以调整不均匀沉降； 2、 翼板厚度通过计算确定，但一般不小于200ｍｍ，当介于200到250之间时，取等厚翼板；当大于250ｍｍ时，取变厚度翼板，3:1≤i 。

3、 端部宜挑出一定长度，以增大面积并调整形心位置，长度为边跨的31~41； 4、 现浇柱与条形基础梁交接处，梁二侧比柱至少宽出50ｍｍ；5、 砼强度等级不低于20C ;6、 基础梁纵向受力钢筋、弯起筋应按M 、V 图配置，考虑整体弯曲，顶部纵向受力钢筋宜全部通长布置，底部通长钢筋不应小于底部受力钢筋总面积的１/3。

7、 梁内箍筋：✓ 当梁腹板高度大于450ｍｍ应沿高度配置纵向构造钢筋（腰筋），每侧不少于0.1％A ，间距不宜大于200ｍｍ；✓ 梁两侧纵向构造钢筋宜用拉筋连接（拉筋），直径同箍筋，间距500～700； ✓ 梁内箍筋形式应采用封闭式，直径6～１２，一般大于8ｍｍ⏹当梁宽mm b 350≤ 采用双肢箍； ⏹当梁宽]800,350(∈b ，采用四肢箍； ⏹ 当梁宽mm b 800>，采用六肢箍。

8、 底板配筋要求⏹ 横向受力钢筋，由计算确定，但直径不能小于10ｍｍ，间距为100～200； ⏹ 纵向受力钢筋，直径为8～10，间距不超过300ｍｍ。

⏹ 纵横向交接处连接见规范。

2）内力计算：基础梁和底板1、计算方法：简化计算法和弹性地基梁法简化法：一般假定基底反力按直线分布。

实践中采用二种计算方法，静定梁法和倒梁法。

为满足基底反力按直线分布，一般要求基础梁有足够的相对刚度。

⏹静定梁法计算时先安直线分布假定，求出基底净反力，然后将柱荷载直接作用于基础梁上，分析受力（简图见教材），故可按静力平衡条件求出任意截面M 、V 。

当上部结构刚度很小时（如单层排架）宜采用静定分析法。

⏹ 倒梁法当上部结构刚度很大时，各柱之间没有沉降差异，因而可把柱脚视为条形基础铰支座，将基础梁按倒置普通连续梁计算。

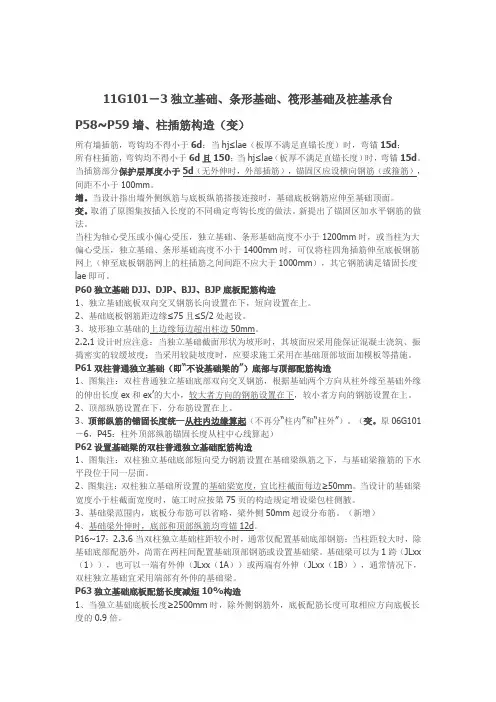

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

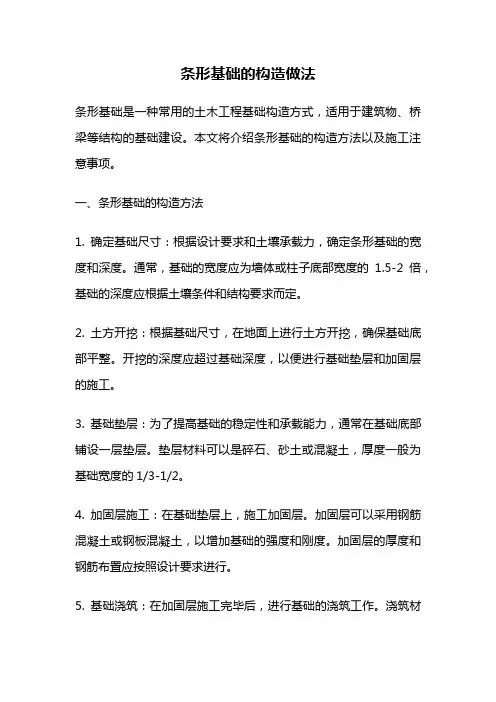

条形基础的构造做法条形基础是一种常用的土木工程基础构造方式，适用于建筑物、桥梁等结构的基础建设。
