条形基础平法表示方法、构造要求及计算
二、条形基础底板平面注写识读
（2）次梁底部钢筋和主梁一样 无论第一排还是第二排，均从变截面 钢筋交接处伸长la；高变截面处顶部 钢筋伸到尽端钢筋内侧弯折15d，另 一截面则至少伸到主梁中线，且≥la。 如图7-27所示。
图7-27次梁底和顶均有高差钢筋构造
任务2 条形基础施工图平法识读
二、条形基础底板平面注写识读
任务2 条形基础施工图平法识读
底板配筋构造 1.基础底板交接处钢筋构造。除梁板端（无
延伸）外，其余基础底板交接处受力筋均为一方 向梁受力筋全部通过，另一方向梁受力筋伸进该 梁底板宽1/4范围内布置。当有基础梁时，基础底 板的分布钢筋在梁宽范围内不设置；在两向受力 钢筋交接处的网状部位，分布钢筋与同向受力钢 筋的构造搭接长度为150mm，如图7-17、7-18所 示。
当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长
任务2 条形基础施工图平法识读
一、基础梁的平面注写识读
（一）基础梁的集中标注 3.注写基础梁配筋（必注内容）。包括基础梁箍筋，底部、顶部及侧面纵向钢筋。 （2）基础梁底部、顶部及侧面纵向钢筋：以B打头，表示梁底部贯通纵筋，少于箍
筋肢数时，应设置架立钢筋，连接位置在跨中1/3净跨长度范围内；以T打头，表示梁顶 部贯通纵筋；当梁底部或顶部贯通纵筋多于一排时，用“/”将各排纵筋自上而下分开， 连接在柱根1/4净跨长度范围内；以G打头表示梁两侧面对称设置的纵向构造钢筋的总配 筋值。
任务2 条形基础施工图平法识读
二、条形基础底板平面注写识读
2.条形基础底板配筋长度减短10%构造。板底交接区的受力钢筋和底板端部的第一 根钢筋不减短，如图7-19所示。
图7-19 条形基础底板配筋长度减短10%构造
（2）次梁底部钢筋和主梁一样 无论第一排还是第二排，均从变截面 钢筋交接处伸长la；高变截面处顶部 钢筋伸到尽端钢筋内侧弯折15d，另 一截面则至少伸到主梁中线，且≥la。 如图7-27所示。
图7-27次梁底和顶均有高差钢筋构造
任务2 条形基础施工图平法识读
二、条形基础底板平面注写识读
任务2 条形基础施工图平法识读
底板配筋构造 1.基础底板交接处钢筋构造。除梁板端（无
延伸）外，其余基础底板交接处受力筋均为一方 向梁受力筋全部通过，另一方向梁受力筋伸进该 梁底板宽1/4范围内布置。当有基础梁时，基础底 板的分布钢筋在梁宽范围内不设置；在两向受力 钢筋交接处的网状部位，分布钢筋与同向受力钢 筋的构造搭接长度为150mm，如图7-17、7-18所 示。
当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长
任务2 条形基础施工图平法识读
一、基础梁的平面注写识读
（一）基础梁的集中标注 3.注写基础梁配筋（必注内容）。包括基础梁箍筋，底部、顶部及侧面纵向钢筋。 （2）基础梁底部、顶部及侧面纵向钢筋：以B打头，表示梁底部贯通纵筋，少于箍
筋肢数时，应设置架立钢筋，连接位置在跨中1/3净跨长度范围内；以T打头，表示梁顶 部贯通纵筋；当梁底部或顶部贯通纵筋多于一排时，用“/”将各排纵筋自上而下分开， 连接在柱根1/4净跨长度范围内；以G打头表示梁两侧面对称设置的纵向构造钢筋的总配 筋值。
任务2 条形基础施工图平法识读
二、条形基础底板平面注写识读
2.条形基础底板配筋长度减短10%构造。板底交接区的受力钢筋和底板端部的第一 根钢筋不减短，如图7-19所示。
图7-19 条形基础底板配筋长度减短10%构造
条形基础钢筋讲义构造要求
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——变截面外伸P63（梁底一平）
试推导外伸部位非贯通筋长度公式
梁底一平
结合课本表4-2-11、 图集P73一起理解。
非贯通纵筋： 1.位于上排时， 伸至端部截断；位 于下排（与贯通筋 一排）时，伸至外 伸尽端弯折12d； 2、从支座边向 跨内延伸长度取 max（外伸部分 净跨ln',与外伸部 位相连梁净跨ln/3）
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——端部无外伸P61
13
结合课本P61表4-2-9、 图集P73一起理解。 la/laE考虑弯锚和直 锚
梁端部非贯通纵筋：
1.伸至端部弯折15d;
2.梁包柱侧腋尺寸为 50mm; 3.从支座边向跨内的延 伸长度为ln/3;
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 3.架立筋、侧部钢筋、箍筋——侧部钢筋 P68
基础梁侧面纵向构造钢筋搭接长度为15d， 1、十字相交的基础梁，当相交位置有柱时，则侧面构造 纵筋锚入梁包柱侧腋内15d（图一）;当无柱时，侧面构 造纵筋锚入交叉梁内15d（图二）；
谢
谢
观
看
截面为400mm*400mm
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——等截面外伸P62
17
结合课本表4-2-10、 图集P73一起理解。
试推导外伸部位非贯通筋长度公式
非贯通纵筋： 1.位于上排时，伸 至端部截断；位于 下排（与贯通筋一 排）时，伸至外伸 尽端弯折12d； 2、从支座边向跨内 延伸长度取 max（外伸部分净跨 ln',与外伸部位相 连梁净跨ln/3）
条形基础钢筋构造要求
第二节
条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造 ——梁宽度不同 P64
注：宽出部分的非 贯通钢筋锚入支座 la/laE； 详见P65钢筋效果图; la/laE分直锚和弯 锚：直锚时取la/laE; 弯锚时取hc-c+15d
试推导此时非贯通筋长度计算公式
ln为净跨长度，i=1,2...
中间柱下区域非贯通纵筋长度=2*ln/3+hc
试分析JL06的钢筋布置情况，并计算： 1）上部、下部贯通纵筋的长度； 2）非贯通纵筋的长度。 已知：1）条形基础抗震等级为三级，砼强度等 级为C35，环境类别二a类；2）左跨梁轴线到轴线 距离为5400mm，右跨梁轴线到轴线距离6000mm，柱 截面为400mm*400mm
2
基础底板）钢筋种类：
基础底板：1）底部钢筋B——受力筋、分布筋
2）双梁条形基础顶部钢筋T ——受力筋、分布筋
3
第二节
条形基础钢筋构造
二、条形基础基础梁钢筋构造： 1.底部及顶部贯通纵筋钢筋构造——端部无外伸P57、65
4
结合课本P58、 P66、图集P73一 起理解。 la/laE考虑弯 锚和直锚
ln取值规定：端支座，ln取本边跨的净跨值；中间支座，ln取
支座两边较大一跨的净跨长度。（见101-3 P24 3.4.1） 梁端非贯通纵筋长度=ln/3+锚固长度la（抗震时la改为laE） 弯锚时：la=max（hc-c+50,0.4lab）+15d 直锚时：la=la（la查表计算得出）
中间柱下区域非贯通 纵筋： 1.从支座边缘向跨内延伸 ln/3; ln=max(lni，lni+1),,
条形基础钢筋构造要求
上部： 1.上排伸至外伸尽 端弯折12d；下排 不伸入外伸部位， 柱内侧起伸入 la/laE。
下部： 1.下排伸至外伸尽 端弯折12d；上排 伸至尽端不弯折。
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 1.底部及顶部贯通纵筋钢筋构造——梁宽度不同P60、68
10
注：左侧图右边梁 比左边宽，即宽出部 分的钢筋锚入支座 la/laE； 详见P61钢筋效果图; la/laE分直锚和弯 锚。
中间柱下区域非贯通 纵筋： 1.从支座边缘向跨内延伸 ln/3; ln=max(lni，lni+1),,
ln为净跨长度，i=1,2...
中间柱下区域非贯通纵筋长度=2*ln/3+hc
试分析JL06的钢筋布置情况，并计算：
思
1）上部、下部贯通纵筋的长度； 2）非贯通纵筋的长度。 已知：1）条形基础抗震等级为三级，砼强度等级
思考与练习：
试分析JL01的钢筋布置情况，并计 算上部和下部钢筋的长度。 已知条形基础抗震等级为三级，砼 强度等级为C35，环境类别二a类；
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——端部无外伸P61
13
结合课本P61表4-2-9、 图集P73一起理解。 la/laE考虑弯锚和直 锚
试推导外伸部位非贯通筋长度公式
非贯通纵筋： 1.位于上排时，伸 至端部截断；位于 下排（与贯通筋一 排）时，伸至外伸 尽端弯折12d； 2、从支座边向跨内 延伸长度取 max（外伸部分净跨 ln',与外伸部位相 连梁净跨ln/3）
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
下部： 1.下排伸至外伸尽 端弯折12d；上排 伸至尽端不弯折。
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 1.底部及顶部贯通纵筋钢筋构造——梁宽度不同P60、68
10
注：左侧图右边梁 比左边宽，即宽出部 分的钢筋锚入支座 la/laE； 详见P61钢筋效果图; la/laE分直锚和弯 锚。
中间柱下区域非贯通 纵筋： 1.从支座边缘向跨内延伸 ln/3; ln=max(lni，lni+1),,
ln为净跨长度，i=1,2...
中间柱下区域非贯通纵筋长度=2*ln/3+hc
试分析JL06的钢筋布置情况，并计算：
思
1）上部、下部贯通纵筋的长度； 2）非贯通纵筋的长度。 已知：1）条形基础抗震等级为三级，砼强度等级
思考与练习：
试分析JL01的钢筋布置情况，并计 算上部和下部钢筋的长度。 已知条形基础抗震等级为三级，砼 强度等级为C35，环境类别二a类；
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——端部无外伸P61
13
结合课本P61表4-2-9、 图集P73一起理解。 la/laE考虑弯锚和直 锚
试推导外伸部位非贯通筋长度公式
非贯通纵筋： 1.位于上排时，伸 至端部截断；位于 下排（与贯通筋一 排）时，伸至外伸 尽端弯折12d； 2、从支座边向跨内 延伸长度取 max（外伸部分净跨 ln',与外伸部位相 连梁净跨ln/3）
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
18g901条形基础底板钢筋构造要点
18g901条形基础底板钢筋构造要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!18g901条形基础底板钢筋构造要点在建筑结构中，条形基础底板的钢筋构造是确保基础承载力和整体稳定性的关键。
柱下条形基础
弹性地基梁法主要有半无限弹性体法（弹性半空间地基模型）和
基床系数法（文克勒地基模型）。比较起来，基床系数法在弹 性地基梁法中较为典型，应用也较为广泛。具体解法有解析 法、数值法等 。
第12页，本讲稿共27页
参考资料
吴湘兴、杨小平，《建筑地基基础》，华南 理工大学出版社。
华南理工大学、东南大学、浙江大学、湖南 大学四校合编， 《地基及基础》（第四 版），中国建筑工业出版社。
第7页，本讲稿共27页
倒梁法计算的步骤
倒梁法将柱下条形基础假设为以柱脚为固定铰 支座的倒置连续梁，以线性分布的基底净反力作为荷载 ，用弯矩分配法或弯矩系数法求解基础梁内力。由于 此时支座反力与柱的作用力不相等，因此应通过不 断调整以消除不平衡力。
第8页，本讲稿共27页
1）根据初步选定的柱下条形基础尺寸和作用荷载，确定计算简 图； 2）计算基底净反力及分布，按刚性梁基底反力线性分布进行计算 ； 3）用弯矩分配法或弯矩系数法计算连续梁的M、V；
3、考虑上部结构地基基础共同作用的分析方法
第6页，本讲稿共27页
1、不考虑共同作用的简化分析方法
当柱荷载比较均匀，柱距相差不大，基础与地基相 对刚度较大，以致可忽略柱下不均匀沉降时，仅进行满足
静力平衡条件下梁的计算。基底反力以线性分布作用于 梁底。用梁各截面静力平衡求解内力的方法称静定分析法 （静定梁法）。用连续梁求解内力的方法称倒梁法。
Fx 2kbx S x
wy
2Fy kb y S y
Fix
4bxS x 4bxS x byS y
Fi
Fiy
byS y 4bxS x byS y
Fi
第22页，本讲稿共27页
3、角柱节点荷载的分配
Fi Fix Fiy wix wiy
基床系数法（文克勒地基模型）。比较起来，基床系数法在弹 性地基梁法中较为典型，应用也较为广泛。具体解法有解析 法、数值法等 。
第12页，本讲稿共27页
参考资料
吴湘兴、杨小平，《建筑地基基础》，华南 理工大学出版社。
华南理工大学、东南大学、浙江大学、湖南 大学四校合编， 《地基及基础》（第四 版），中国建筑工业出版社。
第7页，本讲稿共27页
倒梁法计算的步骤
倒梁法将柱下条形基础假设为以柱脚为固定铰 支座的倒置连续梁，以线性分布的基底净反力作为荷载 ，用弯矩分配法或弯矩系数法求解基础梁内力。由于 此时支座反力与柱的作用力不相等，因此应通过不 断调整以消除不平衡力。
第8页，本讲稿共27页
1）根据初步选定的柱下条形基础尺寸和作用荷载，确定计算简 图； 2）计算基底净反力及分布，按刚性梁基底反力线性分布进行计算 ； 3）用弯矩分配法或弯矩系数法计算连续梁的M、V；
3、考虑上部结构地基基础共同作用的分析方法
第6页，本讲稿共27页
1、不考虑共同作用的简化分析方法
当柱荷载比较均匀，柱距相差不大，基础与地基相 对刚度较大，以致可忽略柱下不均匀沉降时，仅进行满足
静力平衡条件下梁的计算。基底反力以线性分布作用于 梁底。用梁各截面静力平衡求解内力的方法称静定分析法 （静定梁法）。用连续梁求解内力的方法称倒梁法。
Fx 2kbx S x
wy
2Fy kb y S y
Fix
4bxS x 4bxS x byS y
Fi
Fiy
byS y 4bxS x byS y
Fi
第22页，本讲稿共27页
3、角柱节点荷载的分配
Fi Fix Fiy wix wiy
8-7 墙下条形基础构造要求
三、构造要求
墙下条形基础一般采用梯形截面，其边缘高度一般不宜小于200mm，坡度i 1:3（节约材料）。
基础高度小于250mm时，也可做成等厚度板。
基础混凝土的强度等级不宜低于C20。
基底下宜设C10素混凝土垫层，厚度一般为100mm。
底板受力钢筋的最小直径不宜小于8mm，间距不宜大于200mm和小于100mm。
当有垫层时，底板混凝土的保护层净厚度不宜小于40mm，无垫层时不宜小于70mm。
底板纵向分布钢筋直径不小于8mm，间距不大于300mm。
当地基软弱时，为了减小不均匀沉降的影响，基础截面可采用带肋梁的板，肋梁的纵向钢筋和箍筋按经验确定，如图所示。
条形基础钢筋构造要求精品
思考与练习：
试分析JL01的钢筋布置情况，并计 算上部和下部钢筋的长度。 已知条形基础抗震等级为三级，砼 强度等级为C35，环境类别二a类；
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——端部无外伸P61
13
结合课本P61表4-2-9、 图集P73一起理解。 la/laE考虑弯锚和直 锚
ห้องสมุดไป่ตู้
试推导外伸部位非贯通筋长度公式
非贯通纵筋： 1.位于上排时，伸 至端部截断；位于 下排（与贯通筋一 排）时，伸至外伸 尽端弯折12d； 2、从支座边向跨内 延伸长度取 max（外伸部分净跨 ln',与外伸部位相 连梁净跨ln/3）
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
梁端部非贯通纵筋：
1.伸至端部弯折15d;
2.梁包柱侧腋尺寸为 50mm; 3.从支座边向跨内的延 伸长度为ln/3;
ln取值规定：端支座，ln取本边跨的净跨值；中间支座，ln取
支座两边较大一跨的净跨长度。（见101-3 P24 3.4.1） 梁端非贯通纵筋长度=ln/3+锚固长度la（抗震时la改为laE） 弯锚时：la=max（hc-c+50,0.4lab）+15d 直锚时：la=la（la查表计算得出）
上部： 1.上排伸至外伸尽 端弯折12d；下排 不伸入外伸部位， 柱内侧起伸入 la/laE。
下部： 1.下排伸至外伸尽 端弯折12d；上排 伸至尽端不弯折。
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 1.底部及顶部贯通纵筋钢筋构造——梁宽度不同P60、68
条形基础的构造做法
条形基础的构造做法条形基础是一种常用的土木工程基础构造方式，适用于建筑物、桥梁等结构的基础建设。
本文将介绍条形基础的构造方法以及施工注意事项。
一、条形基础的构造方法1. 确定基础尺寸：根据设计要求和土壤承载力，确定条形基础的宽度和深度。
通常，基础的宽度应为墙体或柱子底部宽度的1.5-2倍，基础的深度应根据土壤条件和结构要求而定。
2. 土方开挖：根据基础尺寸，在地面上进行土方开挖，确保基础底部平整。
开挖的深度应超过基础深度，以便进行基础垫层和加固层的施工。
3. 基础垫层：为了提高基础的稳定性和承载能力，通常在基础底部铺设一层垫层。
垫层材料可以是碎石、砂土或混凝土，厚度一般为基础宽度的1/3-1/2。
4. 加固层施工：在基础垫层上，施工加固层。
加固层可以采用钢筋混凝土或钢板混凝土，以增加基础的强度和刚度。
加固层的厚度和钢筋布置应按照设计要求进行。
5. 基础浇筑：在加固层施工完毕后，进行基础的浇筑工作。
浇筑材料通常为混凝土，需确保混凝土质量符合相应标准。
浇筑时要注意均匀和充实，避免空洞和缺陷。
6. 基础表面处理：在混凝土刚浇筑完毕后，应及时进行基础表面处理。
可采用刮板、抹光等工具，使基础表面平整光滑，并确保基础的水平度和垂直度。
二、施工注意事项1. 基础施工前应进行现场勘察和土壤试验，了解土质条件和承载力，以便合理确定基础尺寸和施工工艺。
2. 施工现场应保持干燥和清洁，避免泥土、水分等杂质进入基础内部，影响基础的质量。
3. 施工过程中应严格按照施工图纸和设计要求进行，特别是加固层的厚度、钢筋的布置和混凝土的配合比等。
4. 基础施工完毕后，应及时进行养护。
养护期间，应保持基础湿润，避免干燥和裂缝的产生。
养护时间一般为7-14天。
5. 施工过程中应注意安全，采取必要的安全防护措施，如佩戴安全帽、安全鞋等。
同时，应遵守现场施工规范，确保施工质量和安全。
以上是关于条形基础的构造做法及注意事项的介绍。
条形基础作为一种常用的基础构造方式，具有结构稳定、承载能力强等优点，在建筑工程中得到广泛应用。

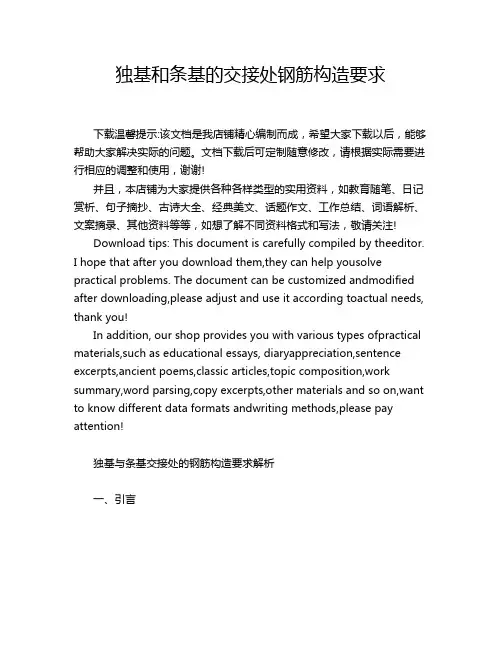

独基和条基的交接处钢筋构造要求
独基和条基的交接处钢筋构造要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!独基与条基交接处的钢筋构造要求解析一、引言在建筑工程中，基础是建筑物的重要组成部分，其稳定性和承载力直接影响到整个建筑的安全性。

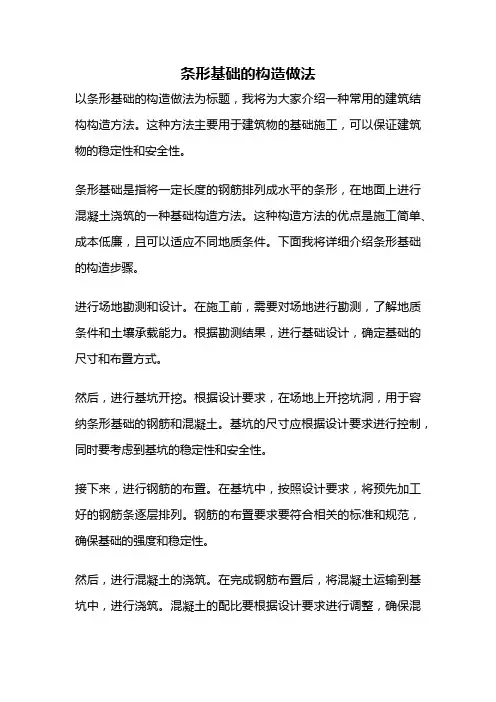

条形基础的构造做法
条形基础的构造做法以条形基础的构造做法为标题，我将为大家介绍一种常用的建筑结构构造方法。
这种方法主要用于建筑物的基础施工，可以保证建筑物的稳定性和安全性。
条形基础是指将一定长度的钢筋排列成水平的条形，在地面上进行混凝土浇筑的一种基础构造方法。
这种构造方法的优点是施工简单、成本低廉，且可以适应不同地质条件。
下面我将详细介绍条形基础的构造步骤。
进行场地勘测和设计。
在施工前，需要对场地进行勘测，了解地质条件和土壤承载能力。
根据勘测结果，进行基础设计，确定基础的尺寸和布置方式。
然后，进行基坑开挖。
根据设计要求，在场地上开挖坑洞，用于容纳条形基础的钢筋和混凝土。
基坑的尺寸应根据设计要求进行控制，同时要考虑到基坑的稳定性和安全性。
接下来，进行钢筋的布置。
在基坑中，按照设计要求，将预先加工好的钢筋条逐层排列。
钢筋的布置要求要符合相关的标准和规范，确保基础的强度和稳定性。
然后，进行混凝土的浇筑。
在完成钢筋布置后，将混凝土运输到基坑中，进行浇筑。
混凝土的配比要根据设计要求进行调整，确保混凝土的强度和耐久性。
同时，在浇筑过程中要注意控制浇筑速度和浇筑厚度，保证混凝土的质量。
进行养护和验收。
在混凝土浇筑完成后，需要进行养护。
养护期间，要保持基础的湿润，防止混凝土的龟裂和开裂。
养护时间一般为28天左右，待混凝土养护完全后，进行基础的验收和检测。
条形基础的构造方法是一种简单且经济的基础施工方法。
通过合理的设计和施工，可以确保建筑物的稳定性和安全性。
在实际施工中，施工人员应严格按照相关规范和要求进行操作，确保施工质量和工期进度。
同时，也要根据不同地质条件和建筑物的要求，选择合适的基础构造方法，以确保建筑物的长期稳定和安全使用。
18g101条形基础底板钢筋构造要点
18g101条形基础底板钢筋构造要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 概述在建筑结构中，条形基础底板扮演着承载整个建筑物重量的重要角色。
钢筋混凝土条形基础交接处的钢筋配置
钢筋混凝土条形基础交接处的钢筋配置葛 科，赵 玲，崔志达（邢台职业技术学院 建工系，河北 邢台 054035）摘 要：在对钢筋工程进行质量检查与验收时，发现施工人员对钢筋混凝土条形基础交接处的钢筋配置的认识存在误区。
本文 对常见的错误方法进行了分析，并且介绍了几种正确的配置方法。
关键词：钢筋混凝土；条形基础；受力钢筋；分布钢筋 中图分类号：TU755文献标识码：A文章编号：1008—6129（2004）01—0038—02钢筋混凝土条形基础是一种常见的基础形式，广泛应用于多层建筑之中，在验筋时常发现纵向与横向基础交接处的钢 筋配置存在一定的随意性，经常出现错误。
现分析如下：1．将 T 形、L 形、十字形交接处的受力钢筋及分布钢筋沿纵墙、横墙两个方向同时配置，直至条形基础外沿。
这样， 交接处的受力钢筋与分布钢筋交错重叠，钢筋在此过于繁密，不但造成钢材的无谓浪费，而且给混凝土的浇筑及振捣工作 带来困难，容易造成混凝土的蜂窝、麻面、甚至露筋等质量问题。
2．将横墙的受力钢筋及分布钢筋沿横墙方向通长布置，直到纵墙方向的条基外边沿处，而将纵墙的受力钢筋及分布钢 筋留至横墙方向条基内边沿处。
这种做法显然不能满足条形基础 L 形、T 形、十字形交接处的受力要求。
现将正确的配筋方法简述如下： 一、T 形交接处 通常有两种做法： 1．纵墙的受力钢筋及分布钢筋沿纵墙方向通长布置（纵墙基础梁位置处可取消分布筋），横墙的受力钢筋排至纵墙（实 际中常排至纵墙基础梁外沿 50mm 处），受力钢筋重叠处横向受力钢筋间距加倍（见图 1）。
图 1 T 形交接处钢筋配置方案 1图 2 T 形交接处钢筋配置方案 22．纵墙的受力钢筋及分布钢筋沿纵墙方向通长布置，横墙的受力钢筋排至超过纵墙条形基础内边沿 B/4（B 为纵墙条形基础宽度）处（见图 2）。
上述两种方法在两方向受力钢筋交叉布置处，纵墙受力钢筋在下，横墙受力钢筋在上，且横墙的分布钢筋伸入纵墙条形基础内的长度均应满足搭接长度要求（见表 1）。
条形基础钢筋构造要求共27页
ห้องสมุดไป่ตู้
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
条形基础钢筋构造要求
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
条形基础钢筋构造要求
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 3.架立筋、侧部钢筋、箍筋——侧部钢筋 P68
基础梁侧面纵向构造钢筋搭接长度为15d， 1、十字相交的基础梁，当相交位置有柱时，则侧面构造 纵筋锚入梁包柱侧腋内15d（图一）;当无柱时，侧面构 造纵筋锚入交叉梁内15d（图二）；
基础梁侧面纵向构造 钢筋搭接长度为15d， 2、丁字相交的基础梁， 当相交位置无柱时，横 梁外侧的构造纵筋应贯 通，横梁内侧的构造筋 锚入交叉梁内15d（图 三）
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——梁宽度不同 P64
试推导此时非贯通筋长度计算公式
注：宽出部分的非 贯通钢筋锚入支座 la/laE； 详见P65钢筋效果图; la/laE分直锚和弯 锚：直锚时取la/laE; 弯锚时取hc-c+15d
截面为400mm*400mm
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——等截面外伸P62
16
结合课本表4-2-10、 图集P73一起理解。
试推导外伸部位非贯通筋长度公式
非贯通纵筋： 1.位于上排时，伸 至端部截断；位于 下排（与贯通筋一 排）时，伸至外伸 尽端弯折12d； 2、从支座边向跨内 延伸长度取 max（外伸部分净跨 ln',与外伸部位相 连梁净跨ln/3）
ln为净跨长度，i=1,2...
中间柱下区域非贯通纵筋长度=2*ln/3+hc
试分析JL06的钢筋布置情况，并计算：
思
1）上部、下部贯通纵筋的长度； 2）非贯通纵筋的长度。 已知：1）条形基础抗震等级为三级，砼强度等
考 与
级为C35，环境类别二a类轴线到轴线距离6000mm，柱 习
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 1.底部及顶部贯通纵筋钢筋构造——等截面外伸P58、65
5
结合课本表4-2-4、 4-2-16、图集P73 一起理解。
上部： 1.上排伸至外伸尽 端弯折12d；下排 不伸入外伸部位， 柱内侧起伸入 la/laE。
下部： 1.下排伸至外伸尽 端弯折12d；上排 伸至尽端不弯折。
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——端部无外伸P61
12
结合课本P61表4-2-9、 图集P73一起理解。 la/laE考虑弯锚和直 锚
梁端部非贯通纵筋：
1.伸至端部弯折15d;
2.梁包柱侧腋尺寸为 50mm; 3.从支座边向跨内的延 伸长度为ln/3;
第二节 条形基础钢筋构造
一、条形基础（基础梁、基础底板）钢筋种类：
基础梁：1）纵筋——底部贯通纵筋 端部及柱下区域底部非贯通筋 顶部贯通纵筋 架立筋 侧部构造筋
2）箍筋
3）其他钢筋——附加吊筋 附加箍筋 加腋筋
1
第二节 条形基础钢筋构造
一、条形基础（基础梁、基础底板）钢筋种类： 基础底板：1）底部钢筋B——受力筋、分布筋
ln取值规定：端支座，ln取本边跨的净跨值；中间支座，ln取
支座两边较大一跨的净跨长度。（见101-3 P24 3.4.1） 梁端非贯通纵筋长度=ln/3+锚固长度la（抗震时la改为laE） 弯锚时：la=max（hc-c+50,0.4lab）+15d 直锚时：la=la（la查表计算得出）
中间柱下区域非贯通 纵筋： 1.从支座边缘向跨内延伸 ln/3; ln=max(lni，lni+1),,
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 1.底部及顶部贯通纵筋钢筋构造——变截面外伸P59、67
7
梁底一平
结合课本表4-2-5、 4-2-17、图集P73 一起理解。
上部： 1.上排伸至外伸尽 端弯折12d；下排 不伸入外伸部位， 柱内侧起伸入 la/laE。
下部： 1.下排伸至外伸尽 端弯折12d；上排 伸至尽端不弯折。
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 1.底部及顶部贯通纵筋钢筋构造——梁宽度不同P60、68
9
注：左侧图右边梁 比左边宽，即宽出部 分的钢筋锚入支座 la/laE； 详见P61钢筋效果图; la/laE分直锚和弯 锚。
思考与练习：
试分析JL01的钢筋布置情况，并计 算上部和下部钢筋的长度。 已知条形基础抗震等级为三级，砼 强度等级为C35，环境类别二a类；
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 2.端部及柱下区域底部非贯通纵筋钢筋构造
——变截面外伸P63（梁底一平）
试推导外伸部位非贯通筋长度公式
梁底一平
结合课本表4-2-11、 图集P73一起理解。
非贯通纵筋： 1.位于上排时， 伸至端部截断；位 于下排（与贯通筋 一排）时，伸至外 伸尽端弯折12d； 2、从支座边向 跨内延伸长度取 max（外伸部分 净跨ln',与外伸部 位相连梁净跨ln/3）
2）双梁条形基础顶部钢筋T ——受力筋、分布筋
2
第二节 条形基础钢筋构造
二、条形基础基础梁钢筋构造： 1.底部及顶部贯通纵筋钢筋构造——端部无外伸P57、65
3
结合课本P58、 P66、图集P73一 起理解。 la/laE考虑弯 锚和直锚
上下部贯通纵筋长度=梁净跨长L0+钢筋连接增加长度
+2锚固长度la/laE 弯锚时：la=max（hc-c+50,0.4lab）+15d 直锚时：la=la（la查表计算得出）
更多精品资请访问
更多品资源请访问
