防火门监控设计方案

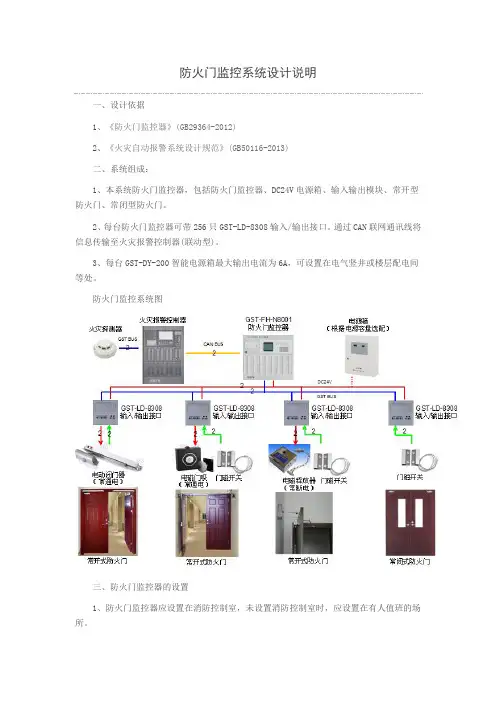

防火门监控系统设计说明一、设计依据1、《防火门监控器》(GB29364-2012)2、《火灾自动报警系统设计规范》(GB50116-2013)二、系统组成：1、本系统防火门监控器，包括防火门监控器、DC24V电源箱、输入输出模块、常开型防火门、常闭型防火门。

2、每台防火门监控器可带256只GST-LD-8308输入/输出接口。

通过CAN联网通讯线将信息传输至火灾报警控制器(联动型)。

3、每台GST-DY-200智能电源箱最大输出电流为6A，可设置在电气竖井或楼层配电间等处。

防火门监控系统图三、防火门监控器的设置1、防火门监控器应设置在消防控制室，未设置消防控制室时，应设置在有人值班的场所。

2、电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9m~1.3m。

3、防火门监控器的设置应符合火灾报警控制器的安装设置要求。

四、系统功能：GST-FH-N8001防火门监控装置，通过输入/输出接口配接防火门电动闭门器（简称闭门器）、防火门电磁释放器（简称释放器）、防火门电磁门吸（简称门吸）、防火门门磁开关（简称门磁）等装置，实现防火门打开或关闭状态的监视与控制。

1、机械常开防火门的控制:需设置电磁释放器、机械闭门器及门磁开关。

防火门监控系统配置1只输入输出接口。

发生火灾后，防火门监控器通过输入输出接口使电磁释放器动作，释放链条，门扇在机械闭门器的作用下完成关闭，门磁开关吸合后，通过输入输出接口向防火门监控器反馈防火门关闭信号。

2、电动常开防火门:需设置电动闭门器。

防火门监控系统配置1只输入输出接口。

发生火灾后，防火门监控器通过输入输出接口使电动闭门器动作，门扇在电动闭门器的驱动下完成关闭，并通过输入输出接口向防火门监控器反馈关闭信号；3、常闭防火门:防火门监控系统配置1只输入输出接口。

常闭防火门处于常闭状态，门磁开关吸合。

防火门被开启时，门磁开关通过输入输出接口向防火门监控器发出信号，提示防火门处于开启状态。

防火门监控系统施工方案一、项目背景。

随着社会的发展和人们对安全意识的提高，防火门的重要性日益凸显。

防火门作为建筑物中的重要设施，不仅可以在火灾发生时起到隔离火势、保护人员生命财产安全的作用，同时也需要进行监控和管理，以确保其正常运行。

因此，本文档旨在阐述防火门监控系统的施工方案，以期为相关工程提供有效的指导和支持。

二、施工方案。

1. 系统设计。

根据防火门的位置和数量，需设计相应的监控系统布局图，并确定监控点位的设置。

同时，需要根据防火门的特点和要求，选择合适的监控设备，包括但不限于摄像头、传感器等。

在设计过程中，需考虑系统的稳定性、灵活性和可靠性，以满足实际使用的需求。

2. 系统安装。

在确定好监控系统设计方案后，需进行系统设备的安装工作。

安装人员应严格按照设计图纸和规范要求进行施工，确保设备的安装位置准确、稳固，并保证设备之间的连接正确可靠。

3. 系统调试。

安装完成后，需对监控系统进行全面的调试工作。

包括设备的联通性测试、功能测试、画面清晰度测试等。

通过调试，确保监控系统能够正常工作，达到预期的监控效果。

4. 系统联网。

监控系统需要与相关部门或者消防系统进行联网，以实现实时监控和远程管理。

在联网过程中，需确保系统的信息安全和稳定性，避免出现信息泄露或者被攻击的情况。

5. 系统验收。

在系统安装和调试完成后，需进行系统的验收工作。

验收人员应根据相关标准和规范，对监控系统的性能和功能进行检测和评估，确保系统符合相关要求。

6. 系统维护。

监控系统的施工并不是一次性的工作，系统的日常维护和保养同样重要。

需要建立健全的维护管理制度，定期对监控系统进行检查和维护，及时处理设备故障和异常情况，保证系统的长期稳定运行。

三、总结。

防火门监控系统的施工方案，是一项重要的工程项目。

通过合理的设计、严格的安装、精细的调试和稳健的维护，可以确保监控系统的正常运行，为建筑物的安全提供有力保障。

因此，在实际施工过程中，需严格按照相关规范和要求进行操作，确保施工质量和工程效果，以实现预期的监控目标。

1.1.1.1防火门监控系统1、本技术方案系统由防火门监控器主机、防火门监控器、数据处理器、联动闭门器和门磁构成。

系统组成结构示意图2、配线、电缆施工（1）在管内或线槽内的穿线，应在建筑摸灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净。

所有导线联接要求用压接，注意压管与压钳的配合；（2）有吊顶的预埋线管，穿线要留有足够长度，一般超过吊顶高度50厘米，并穿入金属软管，进行保护。

（2）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔中。

（3）导线在管内或线槽内，不应有接头或纽结；导线的接头应在接线盒内焊接或用端子压接。

（4）电缆弯曲半径不小于电缆外径的10倍，电缆敷设不宜交叉，并排列整齐，及时装标签牌。

（5）导线敷设好后，应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M欧姆。

3、防火门监控系统设备安装施工技术措施在建筑装修已基本完好，防火门安装已结束后，方可进行防火门监控系统设备的安装。

1）防火门监控器的安装防火门监控器安装位置，应符合下列条件：防火门监控器的安装位置在门上侧易于观察的位置；防火门监控器0.5米范围内不应遮挡；防火门监控器的底座应固定牢靠，其导线连接应采用焊接或压接。

2）联动闭门器的安装。

联动闭门器须安装在门框上，门框宽度不得小于4cm。

联动闭门器的安装位置可以是推面门或拉面门，具体情况视现场情况确定。

具体安装位置以图纸为准。

推面门安装示意图拉面门安装示意图3）门磁的安装门磁应安装在防火门上，位置在防火门靠近中央10cm处，高度距离门框上沿不得大于5cm，须安装紧固。

4）引入控制器的电缆或导线，应符合下列要求：配线应整齐，避免交叉，并应固定牢靠；电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色；端子板的每个接线端，接线不得超过两根；电缆或导线，应有不小于50厘米的余量；导线应绑扎成束，导线引入线穿线后，在进线管处应封堵。

防火门监控系统样本防火门监控系统样本⒈引言⑴目的⑵范围⑶定义⒉设计要求⑴安全性要求⑵功能要求⑶可靠性要求⑷可维护性要求⒊系统架构⑴硬件架构⑵软件架构⑶系统组件⒋功能需求⑴防火门状态监控⑵报警系统⑶远程监控和控制⑷数据记录和分析⒌界面设计⑴用户界面⑵远程控制界面⑶报警显示界面⒍系统安全⑴数据加密⑵用户身份验证⑶系统权限管理⒎系统测试⑴单元测试⑵集成测试⑶系统验收测试⑷性能测试⒏系统部署⑴硬件安装⑵软件配置⑶系统培训⒐维护与支持⑴维护计划⑵故障排除⑶技术支持⒑附件⑴设备清单⑵系统接口文档⑶用户手册法律名词及注释：●防火门：根据国家法律规定，具备一定防火性能的门才能称为防火门。

防火门通常用于防火间隔、疏散通道等场所，以保护人员生命财产安全。

●监控系统：监控系统是指基于现代信息技术，运用相应的设备、传感器、软件等手段，对特定区域内的目标进行实时监视、采集、处理和分析，以实现安全防范、资源管理等功能。

●报警系统：报警系统是一种安全设备，用于检测和报告异常情况，当有未预期的事件发生时，报警系统会通过声音、光线、短信等方式向相关人员发送警报。

●远程监控和控制：远程监控和控制是指通过网络或其他通信方式，对系统进行远程实时监控和操作控制的能力，使用户能够远程管理系统而无需直接接触系统设备。

●数据记录和分析：数据记录和分析是对系统运行过程中的数据进行记录和分析，以获取系统运行状态、故障诊断、性能评估等相关信息。

本文档涉及附件：●设备清单：详细列出防火门监控系统所需的硬件设备清单。

●系统接口文档：介绍系统与其他相关系统或设备之间的接口规范和接口定义。

●用户手册：提供给系统用户的操作指南和使用说明。

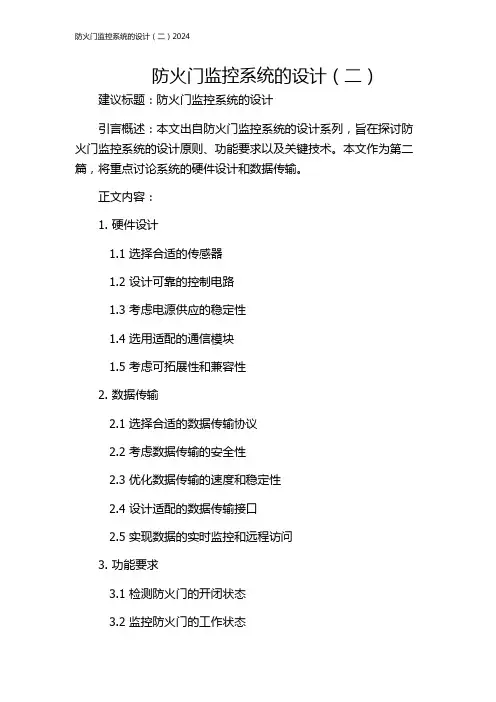

防火门监控系统的设计（二）建议标题：防火门监控系统的设计引言概述：本文出自防火门监控系统的设计系列，旨在探讨防火门监控系统的设计原则、功能要求以及关键技术。

本文作为第二篇，将重点讨论系统的硬件设计和数据传输。

正文内容：1. 硬件设计1.1 选择合适的传感器1.2 设计可靠的控制电路1.3 考虑电源供应的稳定性1.4 选用适配的通信模块1.5 考虑可拓展性和兼容性2. 数据传输2.1 选择合适的数据传输协议2.2 考虑数据传输的安全性2.3 优化数据传输的速度和稳定性2.4 设计适配的数据传输接口2.5 实现数据的实时监控和远程访问3. 功能要求3.1 检测防火门的开闭状态3.2 监控防火门的工作状态3.3 实现报警功能3.4 支持手动和自动控制3.5 集成防火门管理系统4. 关键技术4.1 传感技术在防火门监控中的应用4.2 控制电路设计中的重要考虑因素4.3 数据传输协议的选择和优化4.4 数据安全技术在系统中的应用4.5 远程监控和远程访问技术的实现5. 总结5.1 通过合适的硬件设计和数据传输，防火门监控系统能够实现高效、准确的监控和控制功能。

5.2 防火门监控系统的设计应该考虑各种功能要求和技术要求，以满足实际应用中的需求。

5.3 关键技术的选择和应用对系统的性能和可靠性有重要影响，需要在设计中予以充分考虑。

通过对防火门监控系统的硬件设计和数据传输进行深入讨论，本文为读者提供了设计和实现该系统所需的重要指导。

在实际应用中，读者可以根据具体需求，灵活运用各种技术和方法，来设计和优化防火门监控系统，以确保其稳定性和可靠性。

防火门监控系统施工方案
防火门监控系统施工方案如下：
1. 设计方案：根据实际情况，设计防火门监控系统的布局和功能。

考虑到防火门的位
置和数量，确定需要安装的监控设备和布线方案。

2. 材料和设备准备：采购所需的监控摄像头、监控主机、视频显控器、网络设备等设备，并确保设备的质量和性能符合要求。

3. 布线和安装：根据设计方案，合理规划监控摄像头的位置和角度，并进行布线。

确
保摄像头能够覆盖到每个防火门的视野范围，并能够清晰、稳定地监控。

4. 连接和配置：连接监控摄像头和监控主机，搭建监控系统的网络环境。

进行设备的
配置和调试，确保系统的正常运行。

5. 测试和调试：对安装完成的防火门监控系统进行全面测试和调试。

包括检查摄像头
的图像质量、监控主机的录像和存储功能、视频显控器的显示效果等。

6. 用户培训和使用指导：对用户进行培训，教授系统的使用方法和注意事项。

确保用
户能够熟练操作防火门监控系统。

7. 完善系统维护和管理：建立健全的系统维护和管理机制，包括定期巡检、数据备份、故障排查和处理等，保证系统的稳定运行。

8. 功能优化和扩展：根据用户的需求，对防火门监控系统进行功能优化和扩展。

可以
通过升级硬件设备、增加监控区域、改进软件功能等方式来提升系统的性能和效能。

最后，施工完成后，还需制作施工报告和系统使用手册，以备查阅和参考。

防火门监控系统施工方案一、背景概述随着社会的进步和城市化的发展，建筑物的火灾风险也不时地引起人们的关注。

防火门作为一个重要的被动防火措施，起到了限制火势蔓延、保护人员财产安全的关键作用。

为了进一步提高防火门的安全性和管理能力，防火门监控系统应运而生。

本文将介绍防火门监控系统的施工方案。

二、系统组成及功能分析防火门监控系统由以下几部分组成：1. 门磁感应设备：用于检测防火门的状态，实时地感知门的开关状态，并通过信号传送给中控主机。

2. 中控主机：对门磁感应设备的信号进行接收、处理和判断，同时负责与用户端通讯，并将相应的指令发送给门禁控制器。

3. 门禁控制器：根据中控主机发送的指令，控制防火门的开关状态，同时可以远程控制门的开关。

4. 报警器：在防火门发生异常状态时发出高分贝的声音报警，提醒现场人员注意。

5. 监控摄像头：用于实时监控防火门的状态，并将拍摄到的画面传输给监控系统，便于后期回放和分析。

防火门监控系统的功能如下：1. 实时监测：通过门磁感应设备和监控摄像头，实时监测防火门的开关状态和周围环境，提供可靠的安全监控。

2. 报警提醒：当防火门出现异常状态时，报警器会发出高分贝的声音报警，提醒现场人员及时采取措施。

3. 远程控制：通过门禁控制器，实现对防火门的远程控制，方便管理人员进行远程操作，提高系统的安全性和便利性。

4. 数据记录与分析：监控系统可以记录防火门的开关状态和报警记录，方便后续的数据分析和故障排查。

三、施工步骤与要求1. 系统设计：根据实际需求，确定监控系统的布局和设备配置，并与相关单位进行协商，确定系统设计方案。

2. 材料准备：根据设计方案，准备所需的设备和材料，确保质量符合相关标准和规范。

3. 门磁感应设备安装：根据设计方案，按照标准要求将门磁感应设备安装在防火门上，并进行接线。

4. 监控摄像头安装：根据设计方案，将监控摄像头安装在适合的位置上，并调整好视角，确保对防火门进行全方位的监控。

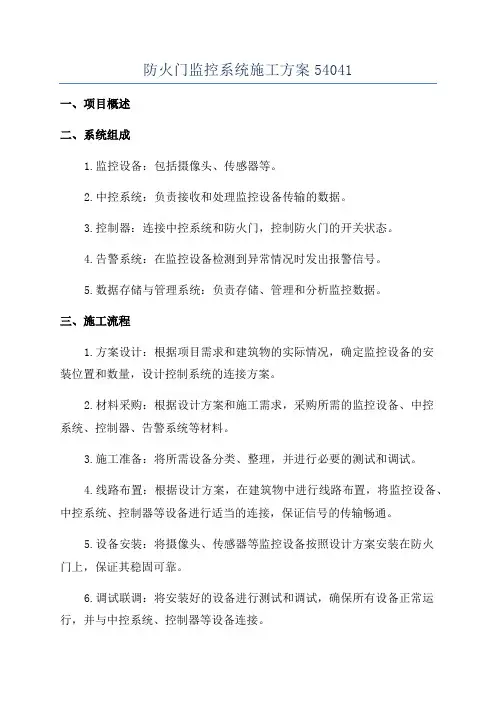

防火门监控系统施工方案54041一、项目概述二、系统组成1.监控设备：包括摄像头、传感器等。

2.中控系统：负责接收和处理监控设备传输的数据。

3.控制器：连接中控系统和防火门，控制防火门的开关状态。

4.告警系统：在监控设备检测到异常情况时发出报警信号。

5.数据存储与管理系统：负责存储、管理和分析监控数据。

三、施工流程1.方案设计：根据项目需求和建筑物的实际情况，确定监控设备的安装位置和数量，设计控制系统的连接方案。

2.材料采购：根据设计方案和施工需求，采购所需的监控设备、中控系统、控制器、告警系统等材料。

3.施工准备：将所需设备分类、整理，并进行必要的测试和调试。

4.线路布置：根据设计方案，在建筑物中进行线路布置，将监控设备、中控系统、控制器等设备进行适当的连接，保证信号的传输畅通。

5.设备安装：将摄像头、传感器等监控设备按照设计方案安装在防火门上，保证其稳固可靠。

6.调试联调：将安装好的设备进行测试和调试，确保所有设备正常运行，并与中控系统、控制器等设备连接。

7.数据存储与管理系统配置：根据项目需求，进行数据存储与管理系统的配置，设定相应的参数和规则。

8.系统联调：对整个系统进行联调，确保各个设备的协同工作。

9.用户培训与交付：对项目相关人员进行培训，使其熟悉系统的使用方法和注意事项，并交付系统运行管理权。

四、施工注意事项1.设备选型：选择合适的监控设备，考虑防火门的特殊环境和要求，确保设备的稳定性和可靠性。

2.线路布置：避免线路交叉干扰，保证信号的稳定传输。

3.设备安装：安装设备时要保证防火门的完整性和防火性能，在不破坏防火门结构的前提下进行安装。

4.调试与联调：在调试和联调过程中，要严格按照施工方案进行操作，确保设备正常运行。

5.完善的数据存储与管理系统：数据存储与管理系统的配置应考虑到项目需求，在系统稳定运行后及时备份数据。

6.用户培训：对项目相关人员进行详细的培训，使其能够熟练操作系统，并学会处理常见问题。

防火门监控系统设计说明（一）引言概述：防火门监控系统是一种用于监控和管理建筑物中的防火门状态的技术系统。

其设计目的是为了确保防火门在火灾发生时能够有效地关闭，并防止火灾蔓延，保护人员生命财产安全。

本文将对防火门监控系统的设计进行说明，包括系统的硬件设备、软件功能以及系统的优势和应用范围等方面。

正文内容：1. 设计目标a) 确保防火门能够自动关闭并锁定，以阻止火势蔓延。

b) 提供实时监控和报警功能，及时响应门的异常状态。

c) 支持远程操作和远程监控，方便管理人员对门状态进行控制和查看。

2. 硬件设备a) 门磁传感器：用于检测防火门的打开关闭状态。

b) 摄像头：用于实时监控防火门及其周围环境。

c) 报警设备：用于在门状态异常时及时发出警报。

d) 控制器：用于接收门磁传感器和摄像头的信号，并控制门的关闭和锁定。

3. 软件功能a) 实时监控：通过连接摄像头，实时监控防火门的状态，并将视频传输到监控中心。

b) 报警处理：在防火门状态异常时，系统能够自动发出警报，同时在监控中心显示门的位置和状态。

c) 远程操作：支持管理人员通过远程控制器对门进行开关和锁定的操作，并能实时获取门的状态信息。

d) 日志记录：系统能够记录门状态的变化，并保存相关日志，方便后续的管理和分析。

e) 数据分析：系统能够根据门状态的数据进行分析，发现潜在的问题并及时做出预警。

4. 系统优势a) 实时性高：系统能够及时响应门状态的异常，并在最短时间内发出警报。

b) 可靠性强：采用高质量的硬件设备和稳定的软件系统，确保系统长时间稳定运行。

c) 易于扩展：系统可以根据需要进行扩展，添加更多的防火门和监控设备。

d) 操作简便：系统具有友好的用户界面和操作流程，管理人员可以轻松上手操作。

5. 应用范围a) 商业建筑：如办公楼、购物中心等。

b) 公共场所：如学校、医院、图书馆等。

c) 工厂和仓库：防火门可以用于分隔不同区域，避免火灾扩散。

d) 住宅楼：防火门可以提供居民们的生命财产安全保障。

防火门监控系统配置方案（一）引言概述：防火门监控系统配置方案是为了提高建筑物的安全性和保护人员的生命财产安全而设计的。

本文将介绍防火门监控系统配置方案的详细内容，包括系统组成、主要功能和优势。

正文：一、系统组成1. 主控中心：负责整个系统的监控、数据分析和报警处理。

2. 监控终端：安装在每个防火门上，负责实时监测门的状态并向主控中心传输数据。

3. 报警装置：一旦防火门出现异常，如未关闭或被阻挡，即刻触发报警，及时向相关人员发送报警信息。

4. 数据存储设备：将每日的监测数据进行备份和存储，以备日后查询和分析。

二、主要功能1. 实时监控防火门状态：监控终端能够实时获取防火门的开关状态，确保门的正常运行。

2. 自动报警功能：一旦发现防火门异常情况，系统能够自动触发报警，及时提醒相关人员采取措施。

3. 数据分析与统计功能：主控中心能够对每个防火门的运行情况进行数据分析和统计，为管理者提供决策依据。

4. 远程监控与控制功能：管理者可以通过网络远程监控和控制整个防火门监控系统。

5. 报警记录和查询功能：主控中心能够记录所有的报警事件，并提供查询功能，方便查找和分析历史数据。

三、优势1. 提高建筑物安全性：通过实时监控防火门状态，能够及时发现门的异常情况，确保建筑物的安全性。

2. 减少人工巡检工作：传统的防火门巡检需要大量的人力，而防火门监控系统能够自动实时监测，减少人工巡检的频率。

3. 快速响应异常事件：系统能够自动触发报警，并及时通知相关人员，加快处理异常事件的效率。

4. 提供可视化监控界面：主控中心提供直观的可视化监控界面，方便管理者实时了解防火门运行情况。

5. 数据分析决策支持：通过对监测数据的分析和统计，可以为管理者提供决策支持，优化防火门管理。

总结：防火门监控系统配置方案提供了一种高效、安全的方法来监控和管理防火门。

通过实时监控、自动报警和数据分析等功能，能够提高建筑物的安全性，减少人工巡检工作，并为管理者提供决策支持。

防火门监控系统设计说明防火门是建筑物中重要的防火分隔和防烟设施，对保障人员生命财产安全起着至关重要的作用。

防火门监控系统则是对防火门工作状态进行实时监控和管理的智能化系统，能够有效提高防火门的可靠性和有效性。

以下是关于防火门监控系统的设计说明。

一、系统概述防火门监控系统主要由防火门监控器、监控模块、门磁开关、电动闭门器等设备组成。

系统通过对防火门的开启、关闭状态进行实时监测，并在发生异常情况时及时报警和控制，确保防火门在火灾发生时能够正常关闭，阻止火势蔓延和烟雾扩散。

二、设计依据1、《火灾自动报警系统设计规范》（GB 50116-2013）2、《防火门监控器》（GB 29364-2012）3、《建筑设计防火规范》（GB 50016-2014）（2018 年版）4、相关的国家和地方标准及规范三、系统功能1、实时监测功能防火门监控系统能够实时监测防火门的开启、关闭状态，以及闭门器、门锁等部件的工作状态。

2、故障报警功能当防火门出现故障，如闭门器损坏、门磁开关故障、电源故障等，系统能够及时发出报警信号，并显示故障的位置和类型。

3、控制功能系统可以远程控制防火门的关闭，确保在火灾发生时防火门能够及时关闭。

4、数据存储与查询功能系统能够存储防火门的运行数据，包括开启关闭时间、故障信息等，方便用户进行查询和分析。

5、显示功能通过监控器的显示屏或上位机软件，能够直观地显示防火门的工作状态和系统运行情况。

四、系统组成1、防火门监控器防火门监控器是系统的核心设备，负责接收和处理来自监控模块的信息，进行数据分析和判断，并发出控制指令和报警信号。

监控器应具备大容量的数据存储能力、可靠的通信功能和友好的人机界面。

2、监控模块监控模块安装在防火门附近，用于采集防火门的状态信息，并将其传输给监控器。

监控模块应具备良好的抗干扰能力和稳定性。

3、门磁开关门磁开关安装在防火门和门框上，用于检测防火门的开启和关闭状态，并将信号传输给监控模块。

防火门监控系统施工方案防火门监控系统是为了加强对防火门使用情况的监测和管理，确保防火门能够正常使用，提高火灾防控能力。

本文将介绍防火门监控系统施工方案。

一、系统构成防火门监控系统包括门禁系统、视频监控系统、报警系统和控制中心四大部分。

门禁系统用于对防火门进行访问控制，只有授权人员才能通过门禁系统打开防火门；视频监控系统用于实时监测防火门的使用情况，包括开关状态、通行人员等信息；报警系统用于在防火门异常情况下及时发出报警信号；控制中心用于接收和处理系统信息。

二、系统布置1.门禁系统门禁系统安装在每个防火门的旁边，采用刷卡或密码方式进行门禁控制。

系统使用读卡器对刷卡信息进行读取，然后与数据库进行比对，确认身份后进行门禁控制。

2.视频监控系统视频监控系统设置在每个防火门上方，通过摄像头实时监测防火门的开关状态。

系统采用高清摄像头，能够清晰捕捉到防火门的使用情况，并将视频信号传输到控制中心进行实时显示和录像。

3.报警系统报警系统设置在每个防火门的两侧，通过感应器对防火门的开关状态进行监测。

当防火门异常情况发生时，如未关闭或被强行打开等，系统会及时发出声光报警信号，以提醒相关人员。

4.控制中心控制中心安装在指定的机房，用于接收并处理门禁系统、视频监控系统和报警系统的信息。

控制中心设置大屏幕显示系统信息，实时监测防火门的使用情况。

同时，通过存储设备保存视频录像和报警信息，以便后续查询和分析。

三、工程施工1.设备安装根据系统布置方案，对门禁系统、视频监控系统和报警系统的设备进行安装和调试。

设备的固定和连接要牢固可靠，充分考虑到防火门的使用情况。

2.骨干线路敷设将门禁系统、视频监控系统和报警系统的骨干线路敷设完成，确保信号传输和控制的正常运行。

线路敷设要规范，避免过长或过短。

3.系统调试对门禁系统、视频监控系统和报警系统进行全面调试，确保系统的正常工作。

调试过程中要确保设备联通、信息传输正常、报警准确可靠。

4.系统验收系统建设完成后，进行系统的综合验收，包括设备的功能测试、信号传输的稳定性测试、报警的准确性测试等。

防火门监控设计方案一、引言防火门是建筑物中一个重要的安全设施，主要用于防止火灾蔓延，保护人员生命财产安全。

然而，仅仅靠安装防火门是不够的，必须配备监控系统来确保防火门的正常运行和安全性。

本文将介绍一个可行的防火门监控设计方案，以提高防火门的安全性和有效性。

二、方案概述防火门监控设计方案主要包括以下几个方面：1.门状况监测：通过在防火门上安装传感器，可以实时监测防火门的开闭状态、锁定情况以及密封性能。

2.紧急报警功能：在发生火灾或其他紧急情况时，系统应能够自动报警并发送警报信息给相关人员，以便及时采取应急措施。

3.远程监控与控制：通过网络连接，可以实现对防火门监控系统的远程监控和控制，提高运维效率和方便性。

4.数据记录与分析：系统应具备数据记录和分析功能，以便对防火门的运行情况进行监测和分析，提供决策支持。

三、具体实施方案1. 门状况监测为实现对防火门状态的监测，可以采用以下传感器：•智能门磁传感器：用于检测防火门的开闭状态，通过监测门磁传感器的信号来确定门的状态和位置。

•锁状态传感器：用于监测防火门的锁定情况，一旦锁被打开，系统将立即发出警报。

•气密性传感器：用于检测防火门的密封性能，一旦检测到密封性能下降，系统将自动发出警报。

2. 紧急报警功能为实现紧急报警功能，可以采用以下手段：•声光警报器：在防火门监控系统中安装声光警报器，当系统检测到异常情况时，触发声光警报器发出警报。

•短信通知：系统可以通过短信通知与相关人员进行及时沟通，提醒其注意和采取应急措施。

3. 远程监控与控制为实现远程监控与控制功能，可以采用以下技术：•云平台连接：将防火门监控系统与云平台相连，实现远程监控与控制。

运维人员可以通过登录云平台，远程查看防火门的状态、接收报警信息和进行控制操作。

•APP控制：为方便用户的管理操作，可以开发手机APP，用户可以通过手机APP进行远程监控和控制，方便实用。

4. 数据记录与分析为实现数据记录与分析功能，可以采用以下手段：•数据存储：防火门监控系统应具备数据存储功能，将关键数据进行记录和保存，以便后续分析和查询。

防火门监控系统样本防火门监控系统样本1.简介1.1 目的防火门监控系统是为了确保建筑物内部的防火门的正常运行和及时发现异常情况，保障人员的生命安全和财产安全。

1.2 背景防火门是建筑物的重要防火设施之一，它具有阻挡火势蔓延、控制火灾扩大的重要作用。

然而，由于防火门通常长期处于关闭状态，不易被及时发现和维护，因此需要一套监控系统对其状态进行实时监测和管理。

2.系统组成2.1 防火门传感器防火门传感器能够实时感知防火门的开启关闭状态，并将状态信息传输到监控系统。

2.2 监控主机监控主机是防火门监控系统的核心设备，具有数据接收、处理和存储功能。

它能够接收传感器传来的信息并进行分析，及时发出警报以及记录和报告门的开关情况。

2.3 控制台控制台用于对监控系统进行设置和管理，包括设定监控参数、查询门的开关记录、报表等功能。

2.4 警报装置警报装置可以通过声音、光线等方式发出警报，提醒现场人员发现防火门异常情况。

3.系统工作流程3.1 传感器感知防火门传感器通过感知防火门的开启关闭状态，将状态信息传输给监控主机。

3.2 监控主机处理监控主机接收传感器传来的信息，并进行数据分析，比对预设参数，判断防火门是否处于正常状态。

3.3 报警与记录若监控主机检测到防火门异常，系统将立即触发警报装置发出警报，同时将异常情况记录下来，包括时间、门的位置和状态等信息。

3.4 控制台管理控制台通过与监控主机的连接，可以对系统进行设置和管理，包括设定监控参数、查询门的开关记录、报表等功能。

4.附件本文档附带以下附件：●防火门监控系统设计图纸●防火门传感器安装手册●监控主机操作指南●控制台使用说明5.法律名词及注释●防火门：指通过阻隔火势和烟气的扩散，起到隔热、防火的作用的门。

●火灾扩大：指火势蔓延、烟气积聚、热量迅速传递等现象，使火势范围和破坏力逐渐增大的过程。

●生命安全：指个人的生命和身体健康的安全状况，是最基本的人权之一。

●财产安全：指财产免遭任何损害和丧失的安全状态。

防火门监控系统方案设计一、设计依据：1、《防火门监控器》(GB29364-2012)2、《火灾自动报警系统设计规范》(GB50116-2013)二、系统概述：本系统采用上海光华智能消防系统有限公司生产的GH-EFM2100型防火门监控系统，包括防火门监控主机、监控分机、电动闭门器、门磁开关。

监控主机： GH-EFM2100防火门监控器主机专用于防火门监控系统并独立安装在消防控制室，用于显示并控制防火门打开、关闭状态， GH-EFM2100防火门监控主机能监控管理4096组双开防火门，并记录防火门的状态信息，存储容量≥100000条，并可将信息上传至图形显示装置。

监控分机：GH-XJ监控分机安装于分消控室或竖井内，控制局域分区内防火门打开、关闭状态，，集中给GH-FM/C门磁开关、GH-FM/B电动闭门器提供DC24V安全电压，供电距离200米。

同时具有故障隔离和放大信号功能，延长通信距离。

电动闭门器：GH-FM/B电动闭门器应保持防火门打开状态，门框两面均可安装；集成门磁开关、电磁释放器及机械闭门器功能，内置监控及通信单元，直接与GH-XJ监控分机通信，每台电动闭门器有唯一的编码地址。

当接收到监控主机控制信号或现场达到68±5℃时，自行顺序关闭常开防火门，并将自身开、闭状态信号通过分机反馈给监控器主机。

门磁开关：GH-FM/C门磁开关监控常闭防火门的开、闭状态，内置监控及通信单元，直接与GH-XJ 监控分机通信, 每台门磁开关有唯一的编码地址。

将其状态信息通过监控分机反馈至GH-EFM2100监控主机。

通信及布线：系统采用通信线NH-RVS2×2.5mm²并联（T接）连接，通信距离2000m，SC15单独或沿消防、弱电桥架敷设。

监控主机与分机之间通过CAN总线通讯，分机与现场器件采用RS485总线通讯。

电动闭门器需要分别布设电源线（NH-BV2×2.5mm²）和通信线（NH-RVS2×2.5mm²），门磁开关只需布设一条通信线（NH-RVS2×2.5mm²）即可。

防火门监控系统施工方案1. 引言防火门是建筑物中关键的安全设施之一，它的作用是在火灾发生时阻止火势蔓延，保护人员和财产的安全。

然而，防火门的效果需要维护和检测来确保其正常运行。

为了实现对防火门的有效监控和管理，防火门监控系统应运而生。

本文将介绍防火门监控系统的施工方案，包括系统的功能要求、硬件设备、软件平台以及实施流程等内容。

2. 功能要求防火门监控系统的主要功能包括以下几个方面：•实时监测：能够实时监测防火门的状态，包括开启/关闭、锁定/解锁等。

•报警提醒：在防火门状态异常时能够发出报警信号，提醒相关人员采取相应措施。

•数据存储：能够存储防火门的开关记录和报警记录，以便后续查看和分析。

•远程控制：支持远程对防火门进行控制和管理，方便维修和维护。

•历史查询：能够查询防火门的历史开关记录和报警记录，提供数据支持和参考。

3. 硬件设备防火门监控系统的硬件设备主要包括以下几个部分：3.1 防火门传感器防火门传感器用于检测防火门的开启/关闭状态，一般采用磁力传感器或者光电传感器。

传感器将防火门的状态信号发送给监控系统进行处理。

3.2 报警器报警器用于在防火门状态异常时发出声光信号，提醒相关人员注意。

报警器应安装在防火门附近或者易于被人员注意到的位置。

控制器是防火门监控系统的核心部件，负责接收传感器的信号并进行处理，同时控制报警器的工作。

控制器还可以连接到网络，实现远程控制和数据传输。

3.4 数据存储设备数据存储设备用于存储防火门的开关记录和报警记录。

可以选择使用硬盘、固态硬盘或者云存储等方式进行数据存储。

4. 软件平台防火门监控系统的软件平台是整个系统的核心，负责数据处理、报警管理、远程控制等功能的实现。

可以选择使用以下一些软件平台：•系统监控软件：通过图形化界面展示防火门的实时状态，支持历史查询和报警管理等功能。

•远程管理软件：支持远程控制防火门的开关，同时能够查看和管理报警记录。

•数据分析软件：用于对防火门的开关记录进行统计和分析，提供决策支持。

防火门监控系统的设计防火门在建筑物的消防安全中起着至关重要的作用，而防火门监控系统的设计则是确保防火门有效发挥作用的关键。

一个完善的防火门监控系统能够实时监测防火门的状态，及时发现故障并发出警报，为人员疏散和火灾扑救提供有力保障。

一、防火门监控系统的组成防火门监控系统通常由防火门监控器、监控模块、电动闭门器、门磁开关等设备组成。

防火门监控器是整个系统的核心，负责收集和处理来自各个监控模块的数据，并对系统进行管理和控制。

它能够实时显示防火门的状态信息，如开启、关闭、故障等，并根据预设的逻辑发出相应的控制指令。

监控模块则安装在防火门附近，用于采集门磁开关和电动闭门器的信号，并将其传输给防火门监控器。

电动闭门器用于控制防火门的关闭，确保在火灾发生时能够及时关闭防火门，阻止火势和烟雾的蔓延。

门磁开关用于检测防火门的开启和关闭状态，并将信号传输给监控模块。

二、防火门监控系统的设计原则在设计防火门监控系统时，需要遵循以下原则：1、可靠性原则系统应具备高度的可靠性，能够在火灾等紧急情况下稳定运行，确保防火门的有效控制和监测。

2、实时性原则能够实时监测防火门的状态变化，并在第一时间做出响应，及时发出警报和控制指令。

3、准确性原则系统采集的数据应准确无误，确保对防火门状态的判断准确可靠。

4、兼容性原则应与建筑物内的其他消防系统兼容，实现信息共享和协同工作。

5、易维护性原则系统应易于维护和管理，便于故障排查和设备更换。

三、防火门监控系统的设计要点1、监控范围的确定根据建筑物的结构和功能，确定需要监控的防火门数量和位置。

一般来说，疏散通道、楼梯间、前室等部位的防火门都应纳入监控范围。

2、设备选型根据监控范围和系统要求，选择合适的防火门监控器、监控模块、电动闭门器和门磁开关等设备。

设备的性能和质量应符合相关标准和规范的要求。

3、布线设计合理规划系统的布线方案，确保信号传输的稳定和可靠。

布线应符合防火要求，并尽量减少对建筑物结构的破坏。
