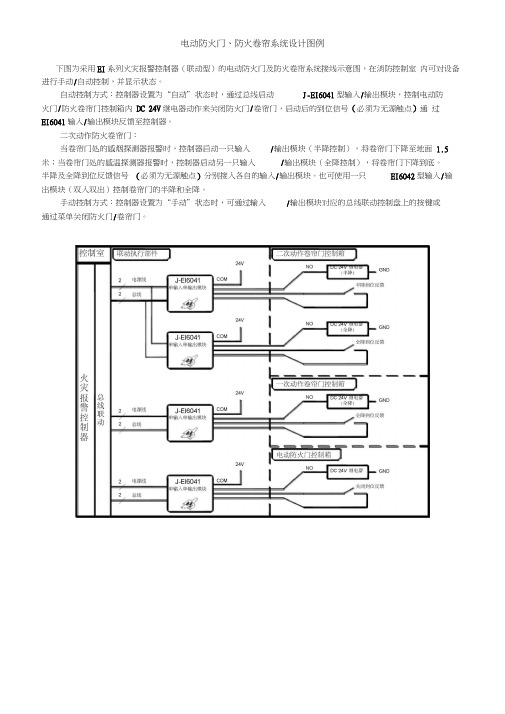

电动防火门、防火卷帘系统设计图例
下图为采用EI系列火灾报警控制器（联动型）的电动防火门及防火卷帘系统接线示意图，在消防控制室内可对设备进行手动/自动控制，并显示状态。
自动控制方式：控制器设置为“自动”状态时，通过总线启动J-EI6041型输入/输出模块，控制电动防
火门/防火卷帘门控制箱内DC 24V继电器动作来关闭防火门/卷帘门，启动后的到位信号（必须为无源触点）通过
EI6041输入/输出模块反馈至控制器。
二次动作防火卷帘门：
当卷帘门处的感烟探测器报警时，控制器启动一只输入/输出模块（半降控制），将卷帘门下降至地面 1.5米；当卷帘门处的感温探测器报警时，控制器启动另一只输入/输出模块（全降控制），将卷帘门下降到底。
半降及全降到位反馈信号（必须为无源触点）分别接入各自的输入/输出模块。
也可使用一只EI6042型输入/输出模块（双入双出）控制卷帘门的半降和全降。
手动控制方式：控制器设置为“手动”状态时，可通过输入/输出模块对应的总线联动控制盘上的按键或
通过菜单关闭防火门/卷帘门。
防火门监控系统目录1防火门监控系统定义 (3)2防火门监控系统设计依据 (4)3防火门监控系统功能及组成 (5)1防火门监控系统定义确保在一段合理时间内，保护逃生通道内正在逃生的人免受火灾的威胁，包括阻隔浓烟及热力的门被成为防火门。
防火门的设置要求如下：（1）封闭疏散楼梯，封闭电梯间，通向前室及前室通向走道的门；（2）电缆井、管道井、排烟道、垃圾道等竖向管道井的检查门；（3）划分防火分区，控制分区建筑面积所设防火墙和防火隔墙上的门，当建筑物设置防火墙或防火门有困难时，要用防火卷帘门代替；（4）规范或设计特别要求防火、防烟的隔墙分户门。
防火门分为常闭防火门、常开防火门。
常闭防火门平时在闭门器的作用下处于关闭状态。
当发生火灾时能起到阻止火势烟气曼延。
常开防火门平时处于开启状态，当发生火灾时自动释放，防火门在闭门器和顺位器的作用下自动关闭。
而现在防火门的实际使用现状往往不如设计师所想，通常存在以下情况：（1）防火门口堆积杂物，堵塞疏散通道；（2）常闭门被人为打开，固定在开门状态，火灾时也不会自动关闭；（3）机械闭门器故障，防火门无法自动关闭；（4）人为损坏防火门机械部件。
本项目为大型数据中心独栋建筑，防火分区多，防火门数量巨大，所以防火门的规范使用特别重要。
烟气在垂直方向的流动速度是水平方向流动速度的8-10倍。
如果出现上述情况，一旦某一楼层或某个防护区起火，烟气就会迅速蔓延。
当有毒烟气充满整个疏散通道，人员停留1-2分钟就可能晕倒，停留4-5分钟就会死亡。
鉴于上述原因，本工程考虑设计防火门监控系统。
防火门监控系统又分为常开防火门监控系统与常闭式防火门监控系统。
常闭防火门监控系统的组成通常包含：安全控制与报警逃生门锁系统、防火门监控系统。
常闭防火门监控系统：应具备的功能--安防功能。
日常情况下，防火门处于关闭状态可以保护区域内的财产安全，火灾发生的时候，可以在人员慌张混乱的情况下，通过报警和语音提示，快速有效引导人员快速疏散逃生。
北京乐鸟科技有限公司防火门监控系统选型公司名称：北京乐鸟科技有限公司工厂地址：北京市昌平区摩尔国际中心7号楼2单元1411技术电话： 010 – 5944 3580销售电话： 010 – 5944 3581商务电话： 010 – 5944 3583网站：目录为什么要设计使用防火门监控器防火门设置的有关规定防火门在消防实践中存在的主要问题中华人民共和国国家标准GB29364-2012《防火门监控器》的要点介绍LN9 防火门监控系统LN9H 防火门监控器LN9P 防火门区域分机LN9K 防火门门磁开关LN9D 防火门电动闭门器LN9F 防火门电磁释放器防火门监控系统施工防火门监控系统安装图例防火门监控系统设计图例为什么要设计使用防火门监控器•为了防止火灾在建筑物中蔓延扩大，需要采取必要的防火分隔措施，防火门和防火卷帘等防火分隔物能在一定时间内满足耐火稳定性、完整性和隔热性要求，把建筑物的空间分隔成若干个防火分区，使每个防火分区一旦发生火灾时，能够在一定的时间内不至于向外蔓延扩大，以此来有效地控制火势，为扑救火灾创造良好的条件。
虽然防火门、防护卷帘在建筑工程消防设计中被广泛采用，但在消防实践中因设计不合理、选型不当、安装不规范，存在常开式防火门被常闭式代替，防火门被防护卷帘代替，特别是在一些高层建筑、大型公共聚集场所使用防火门时与场所的经营性质经常发生矛盾，以上诸多问题导致防火门不能有效的发作用。
因此在新颁布《火灾自动报警系统设计规范》GB 50116-2013 做出对防火门进行有效监控的规定。
防火门在消防实践中存在的主要问题• 1、《建筑设计防火规范》、《高层民用建筑防火规范》相关条文中对设置常开式防火门、常闭式防火门的具体场所和部位不明确。
由于规范条文的模糊，造成设计人员对防火门设计上的“误区”。
实际上《建规》第7.5.2 条第二款中规定：常开式防火门应能在火灾时自动关闭，并应有信号反馈的功能。
此条已明确了常开式防火门与常闭式防火门控制方式的不同，既常开式防火门必须与火灾自动报警系统联动。
防火门监控系统CAD图纸设计的注意事项，让图纸识读变容易防火门监控系统是消防相关系统中的一个重要系统。
其作用就是持续监控建筑内防火门的状态，通过系统获取当前防火门所处的状态，是打开，还是关闭，或者是异常。
当火灾自动报警系统发现警情的时候可以联动防火门关闭，保障防火分隔和人员疏散，事关人身安全，故设立专门的系统对防火门的状态进行监控，这就是防火门监控系统。
防火门监控系统由防火门监控器，防火门电动闭门器，防火门门磁开关，防火门电磁释放器、防火门接线盒等设备组成。
防火门分常开双门（子母门）、常开单门、常闭双门（子母门）、常闭单门。
这几种类型的防火门门所用设备是有差别的，设备数量上有差异。
对于大多数防火门监控系统厂家，不同的门所用设备型号也是不同的。
在系统图纸中，不同类型的防火门在设计上常混淆不清，或者根据就没有交待清楚，以下问题经常发生，在设计防火门监控系统的时候要注意。
首先明确一个概念，防火门监控和防火门是两回事，建筑中的防火门随处可见，甲级、乙级、丙级防火门，房间门、配电间门都可以是防火门，防火的门。
但防火门监控是对防火门的状态进行监控的系统，通常对消防通道、前室、疏散走道等重要部位的防火门进行监控，需要设计，需要安装设备才能形成系统。
设计了防火门的建筑不一定设计了防火门监控系统。
注意事项一防火门监控系统的设计图纸中一定要声明本系统监控的是常开门还是常闭门或是两者均有，一定要分别定义常开门和常闭门的图例，最好是单、双门分开定义。
注意事项二常闭门设计用一体式门磁开关，还是用接线盒+门磁开关，至少要给出大样图。
注意事项三常开门可以有电动闭门器，也可以用机械液压门器+门磁释放器，或者更复杂一点的组合方式，无论哪种均可以，但一定要在图纸中交待清楚。
有的图纸中常开门既设计电动闭门器又设置电磁释放器，这就让人很费解。
以上三个问题是防火门监控系统图纸设计中最常出现问题或歧义的地方，是最影响读图、设备选型、预算的地方，图纸设计过程中注意以上三点问题，出来的图纸一定是高度可读的设计图纸。
防火门监控系统的设计和应用引言建筑防火门是保持建筑防火分隔完整的主要物体之一，其具有一定的阻火、耐火功能，可将大火控制在预定的范围内［1］。
在疏散通道上的防火门是人员安全疏散和消防人员进行火灾扑救的通道，在火灾或其他紧急状况下，防火门可以被迅速打开; 但火灾的烟气和火势也可能通过未完全关闭的防火门窜入疏散通道或其他防火分区，导致人员无法疏散或火势蔓延到其他防火分区。
然而，有较多的建筑投入使用后，防火门的开启方式并没有完全按照设计时的方式进行开启或关闭，一旦发生火灾，防火门无法有效阻隔烟气和火势。
为确保防火门发挥其应有的作用，《火灾自动报警系统设计规范》( GB 50116-2013) 规定了在建筑中须设置防火门监控系统，该套系统的正确设计和安装可以起到保证防火门在火灾时阻隔火势、确保人员安全疏散的重要作用。
本文将就防火门监控系统的设计及安装作简要的介绍。
1 防火门监控系统防火门监控系统是火灾自动报警系统的一个子系统，其主要作用是监控疏散通道上防火门的开闭及故障状态。
该系统主要由防火门监控器、防火门监控分机、防火门监控模块及监视联动装置组成，防火门的监视联动装置包括电动闭门器、手动按钮、电磁释放器和门磁开关等。
防火门监控器可以显示防火门的开启、关闭和故障状态，发生火灾时对防火门的开闭状态进行控制，并将各个防火门的信息传输至火灾自动报警系统主机；监控分机可以扩大监控系统的工作范围和规模；监控模块接收监控器的信号，对现场监视联动装置进行控制，并采集现场监视联动设备的状态信息，传输至监控器；电动闭门器可以改变或保持防火门的开闭状态，并能将其状态信息反馈至防火门监控器；电磁释放器使常开防火门平时保持打开状态，在接收到信号后关闭防火门，并将本身的状态信息反馈至监控器；门磁开关用于监视防火门的开闭状态，并将其状态信息反馈至防火门监控器。
防火门监控系统的主要组成形式如图1所示，相关图例见表1。
图1 防火门监控系统示意图表1 防火门监控系统图例表2防火门监控器及监控分机防火门监控器为防火门监控系统的核心。
