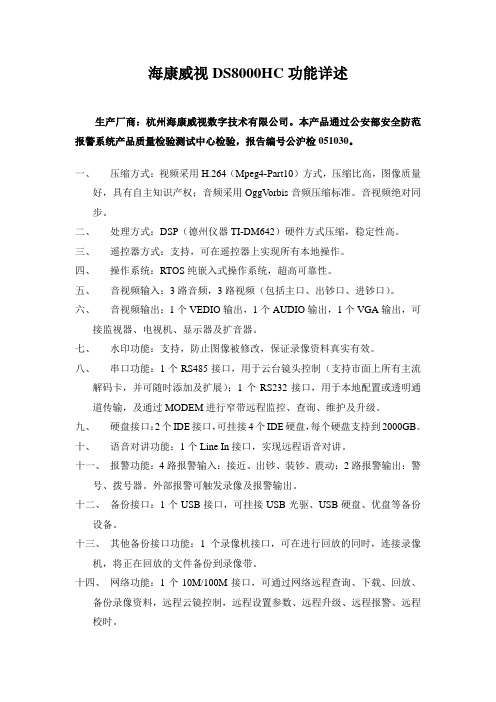

海康威视DS8000HC功能详述生产厂商：杭州海康威视数字技术有限公司。
本产品通过公安部安全防范报警系统产品质量检验测试中心检验，报告编号公沪检051030。
一、压缩方式：视频采用H.264（Mpeg4-Part10）方式，压缩比高，图像质量好，具有自主知识产权；音频采用OggV orbis音频压缩标准。
音视频绝对同步。
二、处理方式：DSP（德州仪器TI-DM642）硬件方式压缩，稳定性高。
三、遥控器方式：支持，可在遥控器上实现所有本地操作。
四、操作系统：RTOS纯嵌入式操作系统，超高可靠性。
五、音视频输入：3路音频，3路视频（包括主口、出钞口、进钞口）。
六、音视频输出：1个VEDIO输出，1个AUDIO输出，1个VGA输出，可接监视器、电视机、显示器及扩音器。
七、水印功能：支持，防止图像被修改，保证录像资料真实有效。
八、串口功能：1个RS485接口，用于云台镜头控制（支持市面上所有主流解码卡，并可随时添加及扩展）；1个RS232接口，用于本地配置或透明通道传输，及通过MODEM进行窄带远程监控、查询、维护及升级。
九、硬盘接口：2个IDE接口，可挂接4个IDE硬盘，每个硬盘支持到2000GB。
十、语音对讲功能：1个Line In接口，实现远程语音对讲。
十一、报警功能：4路报警输入：接近、出钞、装钞、震动；2路报警输出：警号、拨号器。
外部报警可触发录像及报警输出。
十二、备份接口：1个USB接口，可挂接USB光驱、USB硬盘、优盘等备份设备。
十三、其他备份接口功能：1个录像机接口，可在进行回放的同时，连接录像机，将正在回放的文件备份到录像带。
十四、网络功能：1个10M/100M接口，可通过网络远程查询、下载、回放、备份录像资料，远程云镜控制，远程设置参数、远程升级、远程报警、远程校时。
十五、浏览器方式：支持远程通过IE等浏览器进行远程监视、控制、设置。
十六、本地菜单：全中文及图标菜单，操作简单直观。
DS-8000系列网络硬盘录像机用户使用手册（V1.5版）一、DS-8000HS后面板说明❶❷❸❹❺❻❼❽序号物理接口连接说明1视频输入（VIDEO IN）连接（模拟）视频输入设备，标准BNC接口。
环通输出（AUDIO IN）连接监视器，视频环通输出。
2 视频输出（AUX VOUT）连接监视器，4个副口视频输出。
3 视频输出（VOUT）连接监视器，本地视频及菜单输出。
4 VGA接口连接VGA显示设备，如电脑VGA显示器等。
5 键盘接口（KEYBOARD）2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的D+、D-；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线。
RS-232接口连接RS-232设备，如调制解调器、电脑等。
设备配件盒内提供了连接线。
UTP网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等。
6 RS-485接口连接RS-485设备，如解码器等。
使用绿色弯针的插座，4针分别是T+、T-、R+、R-，其中1、2线（发送信号）接解码器等。
7报警输入（IN）接开关量的报警输入。
报警输出（OUT）接开关量报警输出。
8 电源通过开关可以选择输入的交流电压为220V或110V。
二、DS-8000HS/HTS前面板说明❶❷❸❹❺❻❼❽序号类型名称说明1 状态灯1-16 通道1-16状态显示。
绿色表示正在录像，红色表示正在网传，橙色表示正在录像和网传。
指示灯闪烁并呈红色，表示对应序号的硬盘有错误。
2 液晶显示屏信息显示。
3 复合键MENUESCEDITAINFO 1、预览界面到菜单操作界面的切换；2、雨刷控制快捷键【WIPER】。
取消当前操作，返回到上级菜单。
1、进入编辑状态，在编辑状态下用于删除光标前字符；2、光圈控制键【IRIS+】；3、选择框状态✓与×之间的切换。
1、输入法（数字、英文、中文、符号）之间的切换；2、焦距控制键【FOCUS+】；3、本地预览界面中，显示/隐藏通道状态。
8000系列视频解码器说明书_视频解码器使用说明书网络视频解码器使用手册声明本手册可能在某些技术细节方面描述不够准确或存在印刷错误，假如您在使用过程中按照使用手册无法解决问题时，请致电我公司技术部垂询相关操作方法。
本手册的容将做不定期的更新，恕不另行通知。
装箱清单1.视频解码器一台2.DC12V电源适配器一只3.用户使用手册一本4.随机光盘一5.合格证以及保修卡一目录1产品简介 (4)1.1产品简介 (4)1.2功能简介 (4)1.3技术规格 (4)2外观与说明 (5)3设备安装 (5)4. 功能操作说明 (6)4.1 初始化菜单说明 (6)4.2 主菜单说明 (6)4.3连接菜单 (7)4.4地址薄菜单 (8)4.5循环连接菜单 (8)4.6循环设置菜单 (9)4.7添加循环服务器菜单界面 (9)4.8系统设置菜单界面 (10)4.9 网络设置菜单界面 (11)4.10 MAC修改菜单界面 (12)4.11 系统参数菜单界面 (12)4.12 云台控制菜单界面 (13)4.13 报警状态菜单界面 (14)4.14 报警设置菜单界面 (15)5 升级软件 (17)6常见问题解答 (17)附录A 球型摄像机键盘的使用 (17)1产品简介1.1产品简介感您使用本公司产品，我们将向您提供最好的服务。
网络视频解码器是基于嵌入式的视频处理、控制及传输设备，其核心是运行实时操作系统的嵌入式计算机和高性能视频DSP。
无需PC 平台，直接将数字音视频数据从网络接收解码后直接输出到电视墙，同时能与编码器进行语音对讲。
嵌GUI，支持遥控器和键盘，操作方便、简单。
1.2功能简介标准MPEG-4视频解码格式标准MP3音频解码格式。
支持1路4CIF、2CIF、HCIF、CIF分辨率解码双向语音对讲支持键盘接入、矩阵控制器等控制设备，提供SDK二次开发，方便集中管理支持通道控制及可编程循环连接，可灵活组成数字矩阵成本低，性能稳定的模拟输出解决方案2 外观与说明电源输入：DC12V 、1.5A音频输出接口：线路电平,非平衡,单声道，RCA 接口 ? 音频输入接口：麦克风输入,非平衡,单声道，RCA 接口视频输出接口：PAL/NTSC 制式,复合视频：1Vp-p/75Ω，BNC 接口 ? RS485：网络(LAN)接口 ? RST 复位3 设备安装a. 将视频解码器连接入你的网络或者用交叉网线直接连接到PC。
海康威视DS-8000HC-S\HF-S系列硬盘录像机快速操作手册杭州海康威视数字技术股份有限公司技术热线：400-700-5998菜单结构开关机开机提醒：请确认接入的电压与硬盘录像机的要求相匹配，并保证硬盘录像机接地端接地良好。
在开机前请确保有一台显示器与后面板上的VGA接口相连接，或在不连接VGA接口的情况下有一台监视器与后面板上的VIDEO OUT接口相连接，否则开机后将无法看到人机交互的任何提示，也无法操作菜单。
若前面板电源【开关键】指示灯不亮，请插上电源，打开电源开关，设备开始启动。
若前面板电源【开关键】指示灯呈红色，请轻按前面板电源【开关键】，设备开始启动。
设备启动后，电源【开关键】指示灯呈绿色。
监视器或显示器屏幕上将会出现开机画面。
关机正常关机方法1：通过菜单①进入设备关机界面（主菜单 → 设备关机），选择[设备关机]。
②选择[是]。
方法2：通过硬盘录像机前面板或遥控器上的电源【开关键】若启用操作密码，连续按住3秒以上将弹出登录框，请输入用户名及密码，身份验证通过后弹出“确定要关闭设备吗？”的提示，选择[是]将关闭设备。
注意：系统提示“系统正在关闭中…”时，请不要按电源【开关键】，否则可能会出现关机过程不能正常进行。
非正常关机通过后面板开关设备运行时，应尽量避免直接通过后面板上的电源开关切断电源（特别是正在录像时）。
直接拔掉电源线设备运行时，应尽量避免直接拔掉电源线（特别是正在录像时）。
提醒：在某些环境下，电源供电不正常，会导致硬盘录像机不能正常工作，严重时可能会损坏硬盘录像机。
在这样的环境下，建议使用稳压电源进行供电。
向导您可以通过开机向导进行简单配置，就能使设备进入正常的工作状态。
①确认下次开机时是否再启用向导。
（：下次开机不启用向导；：下次开机启用向导）。
选择[下一步]。
②权限认证。
输入管理员密码（出厂默认密码为12345）。
若需要修改密码，请勾选“修改管理员密码”，输入新密码并确认。
![DS-8000用户使用手册海康威视版+v1[1][1].5](https://img.taocdn.com/s1/m/9158ecc69ec3d5bbfd0a7458.png)
IBM DS8000快速维护手册V1.0〕［F厂目录IBM DS8000快速维护手册........................目录....................................一、如何查看Ope n Service Eve nt ?（相当于查看ESS的Problem Log ）..二、如何运行“ View Storage Facility State ”（相当于ESS的End Of Call ）三、.............................................. 如何检查RIO的环路状态四、............................................... 如何关闭Serviceable Eve nt五、............................................ 如何收集PE Package六、.......................................................... 如何配置HMC勺RSF（允许外部拨入）和CALL HOME .....................................................七、..................................................... 如何备份HMC勺Critical Con sole Data ..................................................................................八、......................................................... 如何关闭DS8000基本柜控制面板上的黄色故障灯......................................九、..................................................... 如何运行CdaPreVerify，进行健康检查................................................十、如何将DS8000关闭和加电 ....................十^一、如何查看DS8000的微码版本.................十二、如何查看DDM勺微码.......................十三、如何将微码通过FTP从笔记本电脑上传到HMC里面 .........十四、如何更换DDM ...............................................一、如何查看Ope n Service Eve nt ?（相当于查看ESS的Problem Log）1. 登陆HMC Web-based System Manager（WebSM会自动打开。
DS-8000系列网络硬盘录像机用户基本操作指南1．菜单操作方法●按【主菜单/MENU】键，进入设备主菜单界面。
●按【放像/PLAY】快捷键，进入回放操作界面。
●按【录像/REC】快捷键，进入手动录像操作界面。
●按【云台控制/PTZ】快捷键，进入云台控制操作界面。
说明：进入时需输入密码，设备出厂时的用户名为“admin”，密码为“12345”。
如何退出菜单按【PERV】键可以退出菜单模式并切换到预览模式。
2．开机提醒：请确认接入的交流电压与硬盘录像机的要求相匹配，并保证硬盘录像机电源插座中间接地端接地良好。
在开机前请确保有一台监视器与后面板上的VOUT口相连接，或有一台显示器与后面板上的VGA口相连接，否则开机后将无法看到人机交互的任何提示，也无法操作菜单。
若【POWER】指示灯灭，请按以下步骤进行操作：第一步：若电源未插上，请插上电源，设备开始启动；这时设备若未启动，进入下一步；第二步：打开设备后面板的电源开关，设备开始启动。
若【POWER】指示灯呈红色，只要轻按【POWER】键，设备开始启动。
设备开始启动，【POWER】指示灯呈绿色注意：如果开机前，设备未安装硬盘，或安装的硬盘在开机初始阶段未被检测到，硬盘录像机将从蜂鸣器发出警告声音。
3．预览设备启动后即进入预览画面。
在预览画面上可以看到日期及时间、通道名称、每个通道的状态图标。
按数字键可以直接切换通道并进行单画面预览，10路机以下按一个数字键可切换到对应的通道，如按2就切换到第2通道；10路机或10路机以上必须按两个数字键才切换到对应的通道，如按02切换到第2通道，按12切换到第12通道。
按【编辑/EDIT】键可以进行手动轮巡。
自动轮巡的设置方法请参见5.11本地预览属性设置。
按【多画面/PREV】键可以对预览画面数量进行快速切换。
本地预览属性的设置本地预览属性的设置主要是在进行本地预览时，对预览模式、切换时间、是否需要音频预览及多画面显示时各窗口的通道顺序等属性进行定制。
硬盘录像主机DS-8000HF操作使用说明操作提示:以硬盘录像机前面板操作方式为例来说明具体操作方法，前面板各按键的说明请仔细阅读“前面板说明”表格，菜单及选项之间的光标移动使用前面板的方向键【,】及【,】，选项中内容的选择使用前面板的方向键【,】及【,】，在选项中进入输入状态使用前面板的编辑键【EDIT】、输入信息使用前面板的信息键。
开机插上电源后，设备前面板的【POWER】指示灯如果是“灭”的，请打开设备后面板的电源开关，如果【POWER】指示灯呈“红色”，轻按【POWER】按钮，设备开始启动。
预览设备启动后自动进入预览画面。
使用预览快捷键【预览】可以对预览画面方式(多画面分割)进行快速切换。
使用预览快捷键【预览】可以从菜单操作模式快速切换到预览画面。
操作密码是否启用操作密码在“本地显示”菜单项内确定(默认:启用，通过前面板【编辑】键切换)。
操作密码允许使用数字键、大写英文字母、小写英文字母，且区分大小写英文字母，口令长度为8位。
操作密码与用户名具有对应关系，设备默认的用户名为“admin”(管理员)，默认的操作密码为“12345”。
您可以修改该密码，进入“用户管理”菜单项。
当启用口令后，使用【主菜单】快捷键从预览画面切换到菜单操作界面时，会出现输入用户名与密码的提示对话框。
当用户名或密码输入错误，硬盘录像机会产生告警提示音，连续3次输入错误，系统告警并返回预览界面。
【操作提示】输入用户名或密码时，注意输入法切换键【输入法】、【编辑】除了具有切换“,”、“×”状态以外，在字符编辑状态下，还能删除光标前的字符。
云台控制通过前面板【云台控制】键可直接进入云台控制界面。
指定需要控制的云台、镜头等所在通道号以后，通过“项目”选项，您可以进行如下控制操作:, 控制云台:选择项目中的“方向控制”，通过【方向键】可以对云台进行方向控制。
, 控制镜头:选择项目中的“光圈控制”，通过【方向键】可以对光圈进行控制;选择项目中的“聚焦控制”，通过【方向键】可以对焦距进行控制;选择项目中的“变焦控制”，通过【方向键】可以对镜头进行变焦控制。
8000系列视频服务器说明书网络视频服务器8000系列使用手册声明本手册可能在某些技术细节方面描述不够准确或存在印刷错误，如果您在使用过程中按照使用手册无法解决咨询题时，请致电我公司技术部垂询有关操作方法。
本手册的内容将做不定期的更新，恕不另行通知。
装箱清单视频服务器一台DC12V电源适配器一只用户使用手册一本随机光盘一张合格证以及保修卡一张目录1 产品简介51.1 产品简介51.2 功能简介51.3 技术规格52 外观与讲明73 设备与安装73.1 运行环境73.2 设备安装84 IE 版客户端84.1 预备工作84.2 开始登陆94.3 功能简介105 升级软件156 复原出厂设置157 常见咨询题解答167.1 无法通过扫瞄器访咨询视频服务器？167.2 云台或球型摄像机不能操纵? 167.3 程序升级以后，无法正常播放视频177.4 在Windows98上无法正常扫瞄图像177.5 在PC机上播放录像文件的时候只有声音没有图像177.6 如何使服务器在公网（Internet）上进行音视频传输服务17 7.7 为何正常数据不能通过交换机187.8 为何升级后通过扫瞄器访咨询视频服务器会出错？187.9 音频的成效不行？188 附录19附录A关于视频服务器端口占用（映射）的咨询题讲明19附录B关于动态域名服务器的使用方法讲明 20附录C关于报警输入输出连接方法讲明22产品简介产品简介感谢您使用本公司产品，我们将向您提供最好的服务。
网络视频服务器是用于数字音视频在以太网实时传输的设备,采纳专门针对多媒体处理而设计的可编程高速数字信号处理器（DSP）,结合高性能的操作系统和音、视频压缩算法，使得图像传输更加流畅同时显示更加清晰细腻；它内置WEB服务器,能够增强传统监视系统的性能，并为在一个安全的局域网或互联网上公布监控图像提供网络连通性。
视频摄像机的治理、配置和监控等功能都专门容易通过扫瞄器（Internet Explore）来完成,操作简单方便。
海康硬盘录像机系统使用说明书1 开机若【POWER】指示灯灭，请按以下步骤进行操作：第一步：若电源未插上，请插上电源，设备开始启动；这时设备若未启动，进入下一步；第二步：打开设备后面板的电源开关，设备开始启动。
若【POWER】指示灯呈红色，只要轻按【POWER】键，设备开始启动。
设备开始启动后，【POWER】指示灯呈绿色。
2 登录及修改用户名密码提醒：设备出厂时只有一个用户名admin，缺省的密码为12345，第一次登录时使用此密码。
admin具有所有操作权限，并可以创建15个用户，用户的权限也由admin进行分配定制。
为了设备运行的安全性考虑，请管理员及时更改admin缺省的密码。
本节假设已经创建了一个用户名为“user”的用户。
进入系统操作界面时的登录操作要进入系统的操作界面，例如要进入回放、手动录像、云台控制等操作界面，系统首先会出现登录界面，如图所示。
在这个登录界面中，通过【↑】或【↓】键在“用户名”列表中选择一个用户名，然后按【→】键进入“密码”编辑框，输入该用户名的密码，输入完毕按【确认/ENTER】键退出编辑状态，同时活动框也定位到了“确认”处，按【确认/ENTER】就可以进入主菜单。
若这时有声音警告，说明您所输入的密码与用户名不匹配。
如果选择的用户名与输入的密码连续三次不匹配，系统会自动退出，3 回放3.1 进入回放操作界面在预览模式下按前面板的【放像/PLAY】键，弹出登录对话框，选择一个用户名并输入正确的密码可进入回放操作界面。
在菜单操作模式下按前面板的【放像/PLAY】键可直接进入回放操作界面。
回放操作界面在回放操作界面中分别选择通道号、副通道号、录像类型，然后输入起止时间，将活动框定位在“搜索文件”按钮处，按前面板的【确认/ENTER】键。
若存在符合条件的录像文件，则在“录像文件列表窗口”中显示文件列表。
如果文件数多于8个，可以使用“选择页号”来选择目标页号（使用【数字键】直接输入页号或通过【↑】或【↓】键进行翻页）。
DS-8000系列网络硬盘录像机用户使用手册（V1.5版）一、DS-8000HS后面板说明❶❷❸❹❺❻❼❽序号物理接口连接说明1视频输入（VIDEO IN）连接（模拟）视频输入设备，标准BNC接口。
环通输出（AUDIO IN）连接监视器，视频环通输出。
2 视频输出（AUX VOUT）连接监视器，4个副口视频输出。
3 视频输出（VOUT）连接监视器，本地视频及菜单输出。
4 VGA接口连接VGA显示设备，如电脑VGA显示器等。
5 键盘接口（KEYBOARD）2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的D+、D-；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线。
RS-232接口连接RS-232设备，如调制解调器、电脑等。
设备配件盒内提供了连接线。
UTP网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等。
6 RS-485接口连接RS-485设备，如解码器等。
使用绿色弯针的插座，4针分别是T+、T-、R+、R-，其中1、2线（发送信号）接解码器等。
7报警输入（IN）接开关量的报警输入。
报警输出（OUT）接开关量报警输出。
8 电源通过开关可以选择输入的交流电压为220V或110V。
二、DS-8000HS/HTS前面板说明❶❷❸❹❺❻❼❽序号类型名称说明1 状态灯1-16 通道1-16状态显示。
绿色表示正在录像，红色表示正在网传，橙色表示正在录像和网传。
指示灯闪烁并呈红色，表示对应序号的硬盘有错误。
2 液晶显示屏信息显示。
3 复合键MENUESCEDITAINFO 1、预览界面到菜单操作界面的切换；2、雨刷控制快捷键【WIPER】。
取消当前操作，返回到上级菜单。
1、进入编辑状态，在编辑状态下用于删除光标前字符；2、光圈控制键【IRIS+】；3、选择框状态✓与×之间的切换。
1、输入法（数字、英文、中文、符号）之间的切换；2、焦距控制键【FOCUS+】；3、本地预览界面中，显示/隐藏通道状态。
DS-8000系列网络硬盘录像机用户使用手册2.3 后面板物理接口说明2.3.1 DS-8000HC/HT/HF 后面板说明❶❷ ❸ ❹ ❺ ❻ ❼ ❽序号物理接口连接说明1视频输入（VIDEO IN ） 连接（模拟）视频输入设备，标准BNC 接口。
音频输入（AUDIO IN ） 连接（模拟）音频输入设备，标准BNC 接口。
2视频输出（VOUT ） 连接监视器，本地视频信号及菜单输出。
音频输出（AOUT ） 连接音频设备，本地音频信号输出。
3语音输入（LINE IN ） 连接语音输入设备，如麦克风。
USB 接口 连接USB 存储设备（USB1.1标准），如用于备份或升级。
可以热插拔。
4VGA 接口连接VGA 显示设备，如电脑VGA 显示器等。
5键盘接口（KEYBOARD ）2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的D+、D-；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线。
RS-232接口连接RS-232设备，如调制解调器、电脑等。
设备配件盒内提供了连接线，或参见附件2自己来制作。
RS-485接口连接RS-485设备，如解码器等。
使用RJ45接口的1、2线（发送信号）接解码器等，连接线的制作方法请参见附录2。
6 UTP 网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB ）等。
网线制作方法参见附录2。
报警输入（IN）接开关量的报警输入。
连接方法介绍参见2.4节。
7报警输出（OUT）接开关量报警输出。
连接方法介绍参见2.4节。
8 电源通过开关可以选择输入的交流电压为220V或110V。
2.4 报警线连接说明报警输出连接示例以上请注意JJ1短接子的不同用法。
当外部直流供电时，JJ1两种方式均可安全使用，同时建议在12V电压、1A电流限制范围内使用。
当外部交流供电时，JJ1必须跳开，即拔掉主板上的相应短接子。
IBM DS8000 快速爱惜手册目录一、如何查看Open Service Event？（相当于查看ESS的Problem Log）1.登岸HMC，Web-based System Manager(WebSM)会自动打开。
用户名：CE密码：serv1cece （中间为数字1）2.选择Service Focal Point中的Manage Serviceable Events：3.默许选项是只查看“OPEN”的Service Event：4.正常情形下不该该有OPEN的Service Event：5.假设是有OPEN的Service Event，能够看到Event的ID、SRC号码、第一次觉察时刻和最后一次的觉察时刻。
能够选择“View Details”查看Event的Detail：6.能够看到Event所指向的备件号、描述和位置号Location Code：注意：并非是每一种Event都会使DS8000的故障灯亮起。
因此就算故障灯没有亮起，都要查看Event和运行End Of Call！！！二、如何运行“View Storage Facility State”（相当于ESS的End Of Call）1.打开Service Focal Point，选择Service Utilities2.在弹出的窗口被选中相应的Storage Facility3.在“Selected”菜单被选择“View Storage Facility State”4.系统检查会运行3至5分钟：5.结果如下。
检查其中每一项的Status，假设是显现FAILED的状态，就需选择该行并点“Details”按钮查看详细情形。
PASSED状态那么表示该项检查没有问题。
图例中全数检查结果都是PASSED。
三、如何检查RIO的环路状态1．打开Service Focal Point中的“Service Utilities”，选择“Get SF Systems”2．选中第一台P570以后，选择“View RIO Topology”3．结果如下，注意确认所有RIO总线的Link Status都是“Operational”，Link Speed都是“1GB/sec”（有部份RIO线会显示“UNKNOWN CABLE LENGTH”，这是正常的）：4．必需在另外一台P570上面重复一次查看操作，确保结果也正常四、如何关闭Serviceable Event注意：假设是有硬件改换，相关的Event都会被自动关闭。
目录目录1 文档版本.............................. 错误!未定义书签。
2 DS8000逻辑配置 (3)2.1 关于虚拟化存储的几个重要概念 (3)2.2 安装DSCLI (8)2.3 激活DS8000 license (10)2.4 DS8000逻辑配置 (11)2.4.1 列出arraysite (12)2.4.2 创建Array (12)2.4.3 创建RANK (15)2.4.4 创建Extend Pool (15)2.4.5 将rank加入到相应的extend pool (16)2.4.6 创建LUN (17)2.4.7 创建volume group (19)2.4.8 将LUN加入到需要的volume group中 (22)2.4.9 创建host connection (22)2.4.10 用脚本执行命令 (25)2.4.11 主机端安装SDD软件，识别vpath (26)1 DS8000逻辑配置1.1 关于虚拟化存储的几个重要概念Storage Hierarchy▪DiskIndividual DDMs▪Array SitesPre-determined grouping of DDMs of same speed and capacity (8 DDMs for DS8000; 4 DDMs forDS6000)▪ArraysOne 8-DDM Array Site used to construct one RAID array (DS8000)One or two 4-DDM Array Sites used to construct one RAID array (DS6000)▪RanksOne Array forms one CKD or FB Rank (4 or 8 DDMs)No fixed, pre-determined relation to LSS▪Extent PoolsAll Extents in a Pool are same storage type (CKD/FB); same RAID recommendedAssociated with Server0 or Server1 (DS8000)–Controller 1 or Controller 2 (DS6000)Extent Pools▪User-configured to be either CKD or FB▪Contain one or more ranks divided into fixed-sizeextentsCKD –3390 Mod1FB –1GBRecommend one rank per pool as inexample --▪Contain one or more LUNs/volumes made up ofextents2 volumes in the example (2310,7501)–xyzz(x=address group, xy=LSS, zz=volid)▪Extent pool is assigned to Server0 or Server1during configuration (‘server affinity’)By user during custom configurationBy algorithm during auto or expressconfigurationServer1 in the example–Indicated by odd-numbered LSSsExtent Pool 3▪Minimum of 2 pools to utilize subsystemServer0 and Server1▪Maximum of n pools where n is the number of ranks in subsystem8 pools/8 ranks in the example▪Extent pool can contain one or more ranksRecommend one rank per extent pool unless a volume size larger than one rank is requiredOne rank per pool means pool containsLUNs/volumes on one rank onlyOne rank per pool will not constrain addresses–Volumes on one rank in one pool can be in multiple LSSs–Volumes on different ranks in different pools can be in the same LSS (limited by odd/even server affinity)▪Rank can be added to extent pool at any time▪Rank can be removed from extent pool if no extents on rank are currently assigned to LUNs/volumesExt. Pool 5Rank 5Ext. Pool 1Rank 1Ext. Pool 3Rank 3Ext. Pool 7Rank 7 Ext. Pool 4Rank 4Ext. Pool 0Rank 0Ext. Pool 2Rank 2Ext. Pool 6Rank 6……LSSs/LCUs▪Logical grouping of volumesDetermines addressing, address group, and PAVs–Max of 256 addresses in LSS–16 LSSs in an address group (00-0F, 10-1F, 20-2F, etc.)– A given PAV can only be used within one LCUAlso used for copy services PPRC paths and consistency groupproperties/timeouts▪Maximum number of LSSsDS8000 –128 at GA (max 16 ESCON CKD, max 64 FICON CKD, max 64 FB)DS6000 –32 at GA (no ESCON, max 32 CKD if no FB, max 32 FB if no CKD, max 16CKD+16FB if mixed)▪Pre-determined association with Server0 or Server1Even LSSs associated with Server0Odd LSSs associated with Server1▪LSS configured to be either FB or CKDCKD –during LCU creationFB –during volume creation▪No pre-determined relation to physical ranks▪No pre-determined relation to extent pools other than server affinityOne LSS can contain volumes from different pools One pool can contain volumes that are in different LSSsOne LCU can contain CKD volumes of different types (3390 M3s & M9s)Many-many relationship▪LSS definitionCKD –during LCU creation FB –during volume creation ▪LSSs numbers are pre-grouped in groups of 16 LSSs to make up address groupsLSSs 00-0F --address group 0, LSSs 10-1F --address group 1, etc.LSS 23 in the example is in address address group 7Entire address group (all 16 LSSs) will be either FB or CKDDS8000 --8 address groups at GADS6000 –2 address groups at GAVolumes▪One logical volume is made up of extents from one extent pool Typically made up of extents from one rank unless LUN size is larger than one rank▪A specific volume is in one LSS▪Multiple volumes in one extent pool or on one rank can be in the same or different LSSs▪Multiple volumes in different extent pools and on different ranks can be in the same LSS▪Minimum volume/LUN size is one extentCKD –Mod1FB –1 GB▪Note –volume sizes are now given in binary (e.g. 1GB=1073741924 bytes) ESS volume sizes were given in decimal (e.g. 1GB=1000000000 bytes)▪Maximum volume/LUN sizeCKD 56GB–With appropriate zSeries software supportFB2TB–Or capacity of one rank when using one rank per extent pool▪Maximum number of volumes/LUNsDS8000 –32K at GA (16K max FB; 16K max CKD)DS6000 –8K (8K max CKD if no FB; 8K max FB if no CKD; 4K max CKD/4K max FB if mixed)▪Volumes can be deleted and extents reusedHosts▪Multiple server ports can be specified (in one or more groups) in one host definitionFour host attachments (one port each) are shown for pSeries1Server ports can be grouped for convenience–Two host attachments with 2 ports each are shown for pSeries2–One host attachment with 4 ports is shown for pSeries3▪A host attachment can accessSpecific disk subsystem I/O ports “All valid ”disk subsystem I/O ports ▪A specific host attachment can be inonly one volume group▪Host attachments are assigned to volume groups▪Specific host attachment (one port or set of grouped ports) can be in only one volume group▪Multiple hosts (even different open systems host types --with same blocksize and addressing mode) allowed in same volume groupSafest approach is one host per volume groupIf shared access to LUNs is required, shared LUNs may be placed in multiple volume groups (e.g. LUN1 below)Volume Group 2Volume Group 1Volume Groups▪FB LUN masking▪Contains one or more host attachments and one or more LUNs▪A specific host attachment can be in only one volume group▪Attachments from multiple hosts (even different open systemshost types) are allowed in the same volume groupRecommend one host per volume group with shared LUNs in multiple volume groups▪Specific LUN can be in more than one volume groupAllows LUN sharing (e.g. LUN1 in example below)Volume Group 1Volume Group 2▪Volumes from different LSSs and different Extent Poolscan be in one volume group (Volume Group 1 below)▪Volumes from same LSS and/or same Extent Pool can bein different volume groups (7512, 7515)1.2 安装DSCLI为提高配置的速度，建议大家划分DS8000采用DSCLI（DS Command Line Interface），在笔记本上安装DSCLI后（执行命令setupwin32.exe），修改其C:\Program Files\IBM\dscli\profile\ dscli.profile，如下：# Management Console/Node IP Address(es)# hmc1 and hmc2 are equivalent to -hmc1 and -hmc2 command# options.hmc1: 172.16.0.1#hmc2: 127.0.0.1## Default target Storage Image ID# "devid" and "remotedevid" are equivalent to# "-dev storage_image_ID" and "-remotedev storeage_image_ID"# command options, respectively.devid: IBM.2107-7523201# locale# Default locale is based on user environment.locale: en其中hmc1为DS8000的HMC地址，此处为HMC缺省IP172.16.0.1; devid 为DS8000的storage facility image ID，为IBM.2107-7523201。
IBM DS8000是一款新的高性能、高容量的磁盘阵列产品。
如图1-1所示。
它提供了6倍于IBM ESS800的平衡的性能。
容量线性的从1.1TB直到192TB。
借助于IBM POWER5 服务器技术，DS8000有可能建立存储系统的逻辑分区（LPARs），完全将产品分割开来，用于实验或其他独特的存储环境。
因为DS8000被计划为将添加和适应新技术的产品，因此是一款弹性的可扩展的磁盘系统。
DS8000完全采用新的包装并拥有新的管理工具，例如可以同时管理和配置DS8000和D S6000的DS 存储管理器和DS 命令行界面（CLI）。
DS8000 被设计为运行在24*7环境下，拥有保障商业连续性（business continuity）的领先容灾（remote mirror）和拷贝功能的产品。
IBM TotalStorage DS8000重要特性包括：专为关键业务负载提供强大、灵活和高性价比的磁盘存储而设计提供优异的系统可用性，支持不间断的运行物理存储容量可扩展到192TB，空前简化的模块到模块的保护投资的升级方式在多种服务器平台环境下实现存储共享通过简化的集中管理帮助提升存储的管理效率创造性的提供存储系统分区功能（LPARs），完全将产品分割开来，用于实验或其他独特的存储环境。
比ESS800基础结构降低20%的占地面积，而提供了更高的存储容量工业领域首先提供4年的保修DS8000比ESS800拥有几个鲜明的特征，提供了管理的灵活性。
更多的信息请参阅第六章，“IBM TotalStorage DS8000模块概述和可扩展性”此节我们只简单的描述主要硬件。
POWER5 处理器技术DS8000使用了IBM POWER5技术，这也是实现存储系统分区LPARs的基础。
DS8100 Mod el 921使用了2路64位微处理器，DS8000 Model 922/9A2 使用4路64位微处理器。
在D S8000的POWER5 服务器中提供了最大256GB Cache，4倍于原来的ESS。
