2011款宝马新5系F18信息和通信系统技术剖析◆文/山东 刘春晖 尹文荣信息和通信系统在2011款宝马新5系F18上具有非常重要的作用。
信息和通信系统采用了源自新宝马7系F01的先进技术，为驾驶员在信息娱乐系统方面提供了很大的选择。

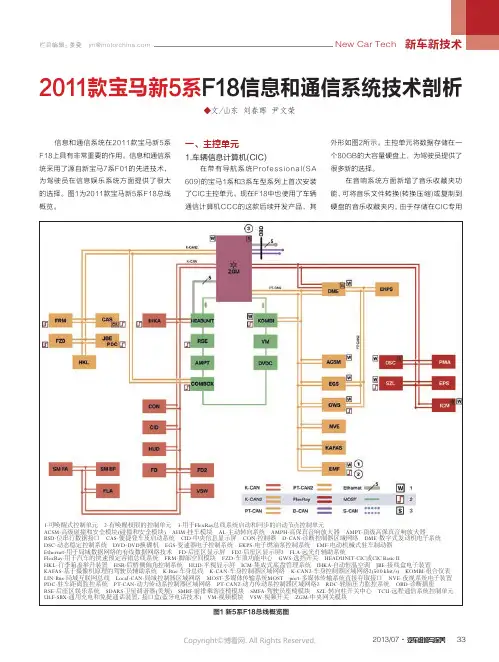

图1为2011款宝马新5系F18总线概览。
一、主控单元1.车辆信息计算机(CIC)在带有导航系统Professional(SA609)的宝马1系和3系车型系列上首次安装了CIC主控单元。
现在F18中也使用了车辆通信计算机CCC的这款后续开发产品，其外形如图2所示。
主控单元将数据存储在一个80GB的大容量硬盘上，为驾驶员提供了很多新的选择。
在音响系统方面新增了音乐收藏夹功能，可将音乐文件转换(转换压缩)或复制到硬盘的音乐收藏夹内。
由于存储在CIC专用图1 新5系F18总线概览图1-可唤醒式控制单元2-有唤醒权限的控制单元3-用于FlexRay总线系统启动和同步的启动节点控制单元ACSM-高级碰撞和安全模块(碰撞和安全模块) AHM-挂车模块AL-主动转向系统AMPH-高保真音响放大器AMPT-顶级高保真音响放大器BSD-位串行数据接口CAS-便捷登车及启动系统CID-中央信息显示屏CON-控制器D-CAN-诊断控制器区域网络DME-数字式发动机电子系统DSC-动态稳定控制系统DVD-DVD换碟机EGS-变速器电子控制系统EKPS-电子燃油泵控制系统EMF-电动机械式驻车制动器Ethernet-用于局域数据网络的有线数据网络技术FD-后座区显示屏FD2-后座区显示屏2 FLA-远光灯辅助系统FlexRay-用于汽车的快速预定容错总线系统FRM-脚部空间模块FZD-车顶功能中心GWS-选挡开关HEADUNIT-CIC或CIC Basic IIHKL-行李箱盖举升装置HSR-后桥侧偏角控制系统HUD-平视显示屏ICM-集成式底盘管理系统IHKA-自动恒温空调JBE-接线盒电子装置KAFAS-基于摄像机原理的驾驶员辅助系统K-Bus-车身总线K-CAN-车身控制器区域网络K-CAN2-车身控制器区域网络2(500 kbit/s) KOMBI-组合仪表LIN-Bus-局域互联网总线Local-CAN-局域控制器区域网络MOST-多媒体传输系统MOST port-多媒体传输系统直接存取接口NVE-夜视系统电子装置PDC-驻车距离监控系统PT-CAN-动力传动系控制器区域网络PT-CAN2-动力传动系控制器区域网络2 RDC-轮胎压力监控系统OBD-诊断插座RSE-后座区娱乐系统SDARS-卫星调谐器(美规) SMBF-前排乘客座椅模块SMFA-驾驶员座椅模块SZL-转向柱开关中心TCU-远程通信系统控制单元ULF-SBX-通用充电和免提通话装置，接口盒(蓝牙电话技术) VM-视频模块VSW-视频开关ZGM-中央网关模块硬盘上，因此可以随时快速读取这些音乐文件，最多可选择3700个音乐文件(12GB)。

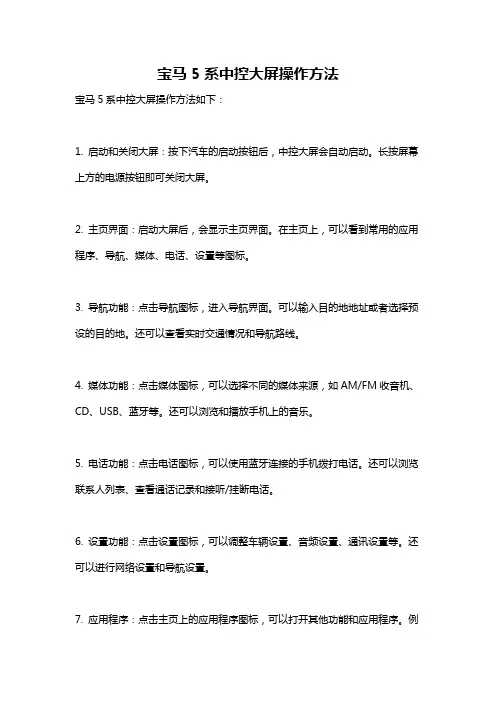

宝马5系中控大屏操作方法
宝马5系中控大屏操作方法如下：
1. 启动和关闭大屏：按下汽车的启动按钮后，中控大屏会自动启动。
长按屏幕上方的电源按钮即可关闭大屏。
2. 主页界面：启动大屏后，会显示主页界面。
在主页上，可以看到常用的应用程序、导航、媒体、电话、设置等图标。
3. 导航功能：点击导航图标，进入导航界面。
可以输入目的地地址或者选择预设的目的地。
还可以查看实时交通情况和导航路线。
4. 媒体功能：点击媒体图标，可以选择不同的媒体来源，如AM/FM收音机、CD、USB、蓝牙等。
还可以浏览和播放手机上的音乐。
5. 电话功能：点击电话图标，可以使用蓝牙连接的手机拨打电话。
还可以浏览联系人列表、查看通话记录和接听/挂断电话。
6. 设置功能：点击设置图标，可以调整车辆设置、音频设置、通讯设置等。
还可以进行网络设置和导航设置。
7. 应用程序：点击主页上的应用程序图标，可以打开其他功能和应用程序。
例
如，可以通过应用商店下载更多应用程序。
8. 手势控制：宝马5系大屏支持手势控制。
可以使用手指或手掌在屏幕上滑动、捏合、双击等操作来控制界面和功能。
9. 声音控制：大屏还支持语音控制功能。
可以长按语音按钮，然后用语音指令来控制导航、媒体、电话等功能。
请注意，以上操作方法可能与具体车型和配置有所不同。
建议查阅宝马5系车辆的用户手册，以了解更详细的操作指南。
目录摘要： (2)关键词: (2)引言 (2)1宝马5系车身结构特点 (2)1.1 车身的结构 (2)1.2车身的材料 (2)2车身严重损伤修复流程 (4)2.1严重损伤的车辆修理工艺流程 (4)2.2车身损伤的类型 (5)3车身测量和矫正的设备 (6)3.1测量设备 (6)3.2矫正设备 (7)4车身前端碰撞损伤的测量和矫正流程 (7)4.1拉伸时的测量 (8)4.2拉伸前的部件拆卸 (9)4.3制定拉伸计划 (9)4.4车身的固定与拉伸 (10)结论 (11)致谢 (11)[参考文献] (11)宝马5系汽车车身测量和矫正摘要：车身作为车辆的主体结构部分，在碰撞和倾翻事故中是受损最严重的部分。
不仅影响到美观，还会妨碍到汽车车身上其他总成的安装位置，而造成安全隐患，使车辆不能正常行驶。
因此，精确的车身修复至关重要。
而车身修复过程中车身的测量与校正是保证车身精确修复的前提。
本文主要介绍了宝马5系车身特点、车身严重损伤的维修流程、车身测量和矫正的工作流程。
关键词: 宝马5系车身损伤车身测量车身矫正引言作为一名合格的钣金技师，必须对汽车的结构和专业技能有全面系统的了解和掌握。
这样才能正确的对受损车辆进行拆卸，更新，修复维修工作以达到制造厂和经销商的所规定的技术标准。
掌握车辆碰撞后的相关理论知识，对碰撞后车辆受损状况可以有正确全面的的分析是制定正确的维修方案的基础。
1宝马5系车身结构特点1.1 车身的结构宝马5系非常重视轻型材料结构，车身部分构件是铝制的，车座舱和车的后厢都是由钢件制成的。
使用了这种混合式材质的方法和高强度的钢材，使车体（不算车门和前后盖的重量）重量降到255公斤，重量分布也明显改善。
轻型材料结构对减轻车辆重量起决定性作用，与高刚度车身骨架配合使用对以下方面非常有利：行驶动力性、降低耗油量、降低二氧化碳排放量、被动安全性。
如图1所示。
图1宝马5系车身1.2车身的材料现代车身要满足很多要求。

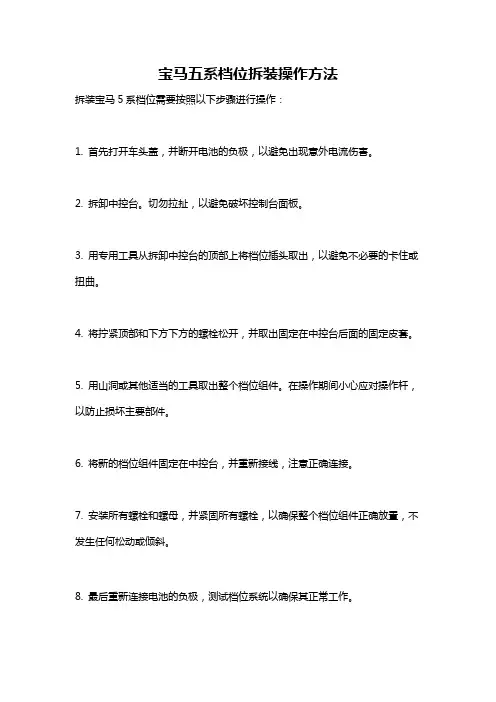

宝马五系档位拆装操作方法
拆装宝马5系档位需要按照以下步骤进行操作：
1. 首先打开车头盖，并断开电池的负极，以避免出现意外电流伤害。
2. 拆卸中控台。
切勿拉扯，以避免破坏控制台面板。
3. 用专用工具从拆卸中控台的顶部上将档位插头取出，以避免不必要的卡住或扭曲。
4. 将拧紧顶部和下方下方的螺栓松开，并取出固定在中控台后面的固定皮套。
5. 用山洞或其他适当的工具取出整个档位组件。
在操作期间小心应对操作杆，以防止损坏主要部件。
6. 将新的档位组件固定在中控台，并重新接线，注意正确连接。
7. 安装所有螺栓和螺母，并紧固所有螺栓，以确保整个档位组件正确放置，不发生任何松动或倾斜。
8. 最后重新连接电池的负极，测试档位系统以确保其正常工作。

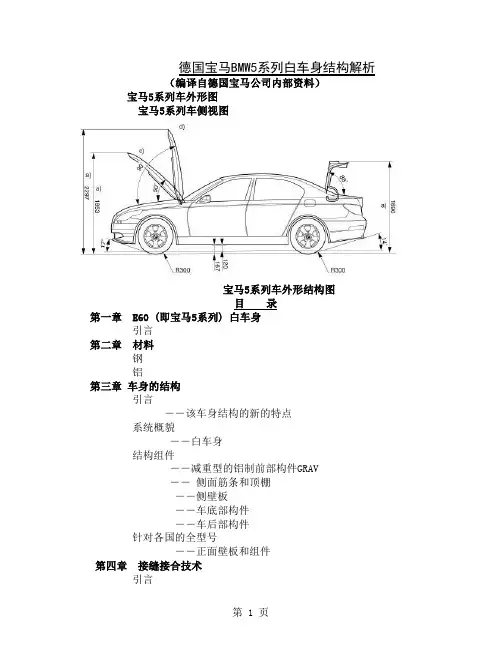

德国宝马BMW5系列白车身结构解析（编译自德国宝马公司内部资料）宝马5系列车外形图宝马5系列车侧视图宝马5系列车外形结构图目录第一章 E60 (即宝马5系列) 白车身引言第二章材料钢铝第三章车身的结构引言――该车身结构的新的特点系统概貌――白车身结构组件――减重型的铝制前部构件GRAV――侧面筋条和顶棚――侧壁板――车底部构件――车后部构件针对各国的全型号――正面壁板和组件第四章接缝接合技术引言钢件接合技术铝件的接合技术钢件和铝件的接合技术第五章 GRV--减重型的铝制前部构件――GRAV特点概貌――减重型的铝制前部构件组件――轮罩――发动机支座――正面壁板第六章碰撞特性――正面碰撞――侧面碰撞――车尾部碰撞－－ATZ前部碰撞――ATZ后部碰撞.第一章 E60 (即宝马5系列) 白车身引言一种现代的汽车车身必须符合很多的要求。
而最重要的要求自然就是给乘坐者提供良好的内部空间。
另外就是车在碰撞的情况受到的伤害最低为佳。
此外，发动机和动力排都要坚实地悬固在车身上面。
整个车的重量全集中在车身结构的四个点上，对车身有很高的承受静力和动力的要求。
此外车身承载件还必须有很高的疲劳强度，在出现事故之后承受的修理费尽量的低。
同样车身重量和强度也极大的影响着车在运行时的行驶性能。
为了最优地实现所有的上述的要求，在设计布局的时候要给予特别的注意。
多年以来在宝马公司在制造第一台样机之前就通过计算和模拟方法实施了对所有构件的性能进行了优化。
在最近的一些年，所有的汽车生产厂家对车的重量越来越加大的趋向一直进行不懈地克服。
由于发动机的功率越来越高，车架和车身就要承受更高的负荷，相应地就增大了尺寸。
同时人类在这些年来变得越来越高大，这使整车和车的内部空间也要求加大。
在近几十年里人们对车的舒适性的要求也越来越高，也有了系列化的舒适性配置及特种配置。
所有的这些发展现象都使车的重量增加，也就导致了行驶能力的变坏，这又一次迫使人们去提高发动机的功率。

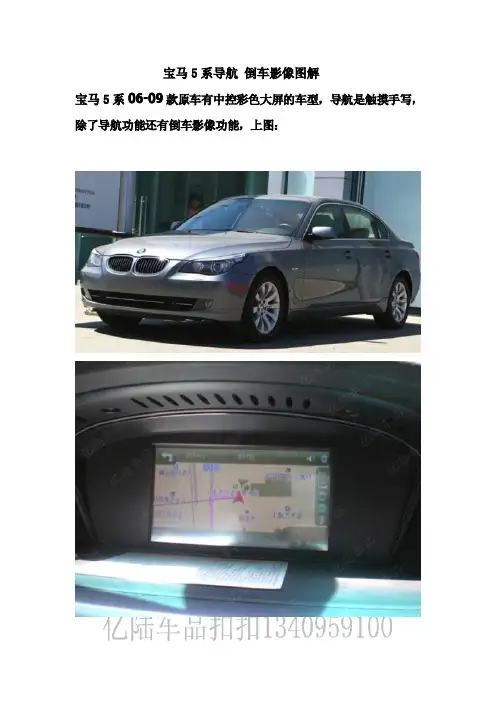

宝马5系导航倒车影像图解
