频振式太阳能杀虫灯的安装及相关介绍

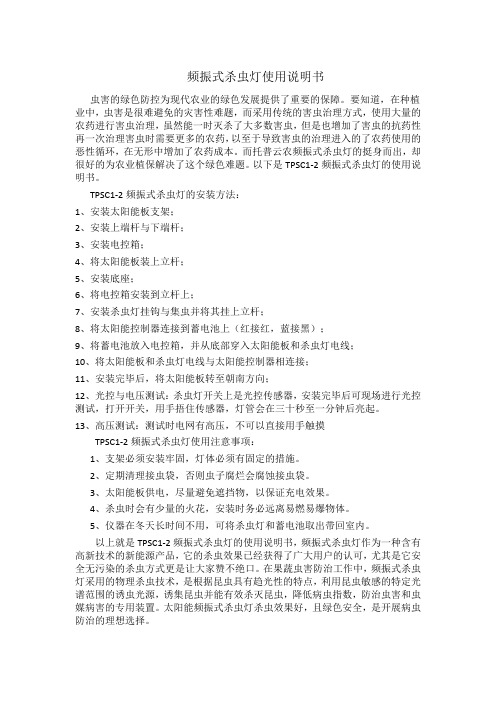

频振式杀虫灯使用说明书虫害的绿色防控为现代农业的绿色发展提供了重要的保障。

要知道，在种植业中，虫害是很难避免的灾害性难题，而采用传统的害虫治理方式，使用大量的农药进行害虫治理，虽然能一时灭杀了大多数害虫，但是也增加了害虫的抗药性再一次治理害虫时需要更多的农药，以至于导致害虫的治理进入的了农药使用的恶性循环，在无形中增加了农药成本。

而托普云农频振式杀虫灯的挺身而出，却很好的为农业植保解决了这个绿色难题。

以下是TPSC1-2频振式杀虫灯的使用说明书。

TPSC1-2频振式杀虫灯的安装方法：1、安装太阳能板支架；2、安装上端杆与下端杆；3、安装电控箱；4、将太阳能板装上立杆；5、安装底座；6、将电控箱安装到立杆上；7、安装杀虫灯挂钩与集虫并将其挂上立杆；8、将太阳能控制器连接到蓄电池上（红接红，蓝接黑）；9、将蓄电池放入电控箱，并从底部穿入太阳能板和杀虫灯电线；10、将太阳能板和杀虫灯电线与太阳能控制器相连接；11、安装完毕后，将太阳能板转至朝南方向；12、光控与电压测试：杀虫灯开关上是光控传感器，安装完毕后可现场进行光控测试，打开开关，用手捂住传感器，灯管会在三十秒至一分钟后亮起。

13、高压测试：测试时电网有高压，不可以直接用手触摸TPSC1-2频振式杀虫灯使用注意事项：1、支架必须安装牢固，灯体必须有固定的措施。

2、定期清理接虫袋，否则虫子腐烂会腐蚀接虫袋。

3、太阳能板供电，尽量避免遮挡物，以保证充电效果。

4、杀虫时会有少量的火花，安装时务必远离易燃易爆物体。

5、仪器在冬天长时间不用，可将杀虫灯和蓄电池取出带回室内。

以上就是TPSC1-2频振式杀虫灯的使用说明书，频振式杀虫灯作为一种含有高新技术的新能源产品，它的杀虫效果已经获得了广大用户的认可，尤其是它安全无污染的杀虫方式更是让大家赞不绝口。

在果蔬虫害防治工作中，频振式杀虫灯采用的物理杀虫技术，是根据昆虫具有趋光性的特点，利用昆虫敏感的特定光谱范围的诱虫光源，诱集昆虫并能有效杀灭昆虫，降低病虫指数，防治虫害和虫媒病害的专用装置。

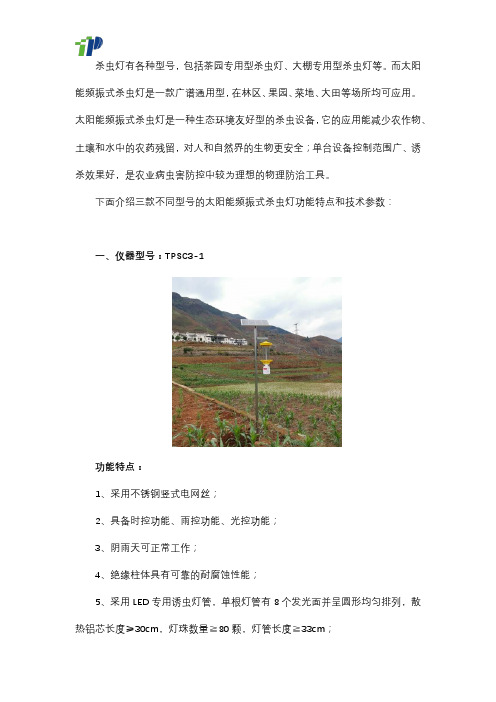

杀虫灯有各种型号，包括茶园专用型杀虫灯、大棚专用型杀虫灯等。

而太阳能频振式杀虫灯是一款广谱通用型，在林区、果园、菜地、大田等场所均可应用。

太阳能频振式杀虫灯是一种生态环境友好型的杀虫设备，它的应用能减少农作物、土壤和水中的农药残留，对人和自然界的生物更安全；单台设备控制范围广、诱杀效果好，是农业病虫害防控中较为理想的物理防治工具。

下面介绍三款不同型号的太阳能频振式杀虫灯功能特点和技术参数：一、仪器型号：TPSC3-1功能特点：1、采用不锈钢竖式电网丝；2、具备时控功能、雨控功能、光控功能；3、阴雨天可正常工作；4、绝缘柱体具有可靠的耐腐蚀性能；5、采用LED专用诱虫灯管，单根灯管有8个发光面并呈圆形均匀排列，散热铝芯长度≥30cm，灯珠数量≧80颗，灯管长度≧33cm；6、采用全不锈钢，集虫盒采用卡扣型接虫盒。

技术参数：1、电网：网丝直径≥2mm(相邻电网丝间距≤12mm）2、避雷功能：接地电阻≤4Ω3、高压电网工作电压：≥4000V4、诱集害虫撞击面积：≥0.15㎡5、太阳能电池板规格型号：单晶硅30W，功率≥30W6、太阳能专用锂离子电池：电池≥10Ah7、灯杆：灯杆高度≥2.6米，直径ф51mm8、灯管：两种灯管可选（白灯主波峰365nm/黑灯主波峰368nm）二、仪器型号：TPSC3-2功能特点：1.灯杆采用全不锈钢，集虫盒采用卡扣型接虫盒；2.绝缘柱体具有可靠的耐腐蚀性能；3.采用不锈钢竖式电网丝；4.采用LED专用诱虫灯管，单根灯管有8个发光面并呈圆形均匀排列；5.高压电网具有保护措施；6.高压线网与电源线分开穿孔，保证高压线网装配安全性；7.具备时控功能、雨控功能、光控功能；8.阴雨天可正常工作。

技术参数：1.太阳能电池板规格型号：单晶硅40W，功率≥40W2.太阳能专用锂离子电池：电池≥15Ah ，电池内嵌于灯头内隐藏，防窃3.避雷功能：接地电阻≤4Ω4.电网网丝直径≥2mm，相邻电网丝间距≤12mm三、仪器型号：TPSC3-3功能特点：1.灯杆采用全不锈钢，集虫盒采用卡扣型接虫盒；2.绝缘柱体具有可靠的耐腐蚀性能；3.采用不锈钢竖式电网丝；4.采用LED专用诱虫灯管，单根灯管有8个发光面并呈圆形均匀排列；5.高压电网具有保护措施；6.高压线网与电源线分开穿孔，保证高压线网装配安全性；7.具备时控功能、雨控功能、光控功能；8.具有智能清洁功能；9.阴雨天可正常工作。

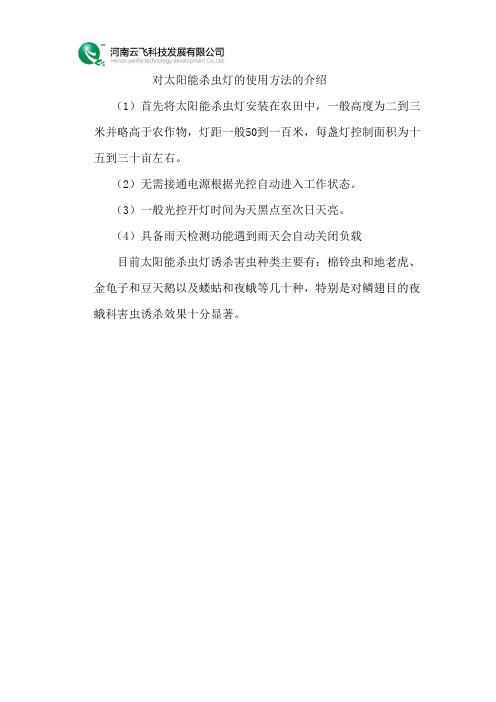

对太阳能杀虫灯的使用方法的介绍
（1）首先将太阳能杀虫灯安装在农田中，一般高度为二到三米并略高于农作物，灯距一般50到一百米，每盏灯控制面积为十五到三十亩左右。

（2）无需接通电源根据光控自动进入工作状态。

（3）一般光控开灯时间为天黑点至次日天亮。

（4）具备雨天检测功能遇到雨天会自动关闭负载
目前太阳能杀虫灯诱杀害虫种类主要有：棉铃虫和地老虎、金龟子和豆天鹅以及蝼蛄和夜蛾等几十种，特别是对鳞翅目的夜蛾科害虫诱杀效果十分显著。

太阳能杀虫灯产品安装使用说明书一、产品使用方法1、在安装点浇铸一个约300mm×300mm×400mm大小的水泥基柱，并将产品零件中的钢筋地埋件浇铸在水泥基柱上，并将产品固定在基座上。

2、将产品调整至太阳能电池板纵向朝南北方向放置。

3、根据实际情况（最多不能超过两天），及时将高压电击网上电击粘住的虫子清理干净，并清理干净收虫袋中的害虫，以保证害虫捕杀效果。

4、要经常用干布把太阳能电池板上面的灰尘擦去，以保证太阳能电池板的充电效果。

5、新机器使用之前，建议取下诱虫灯，待蓄电池连续充电2天后再使用，以保证害虫捕杀效果。

6、如果产品在长期（如冬天）不使用的情况下，请将其卸回室内妥善保管；在搁置期间，建议每两个月给蓄电池充一次电（可将机器放在阳光下充电3～5天即可），以延长蓄电池的使用寿命。

二、产品技术参数1、产品型号：JYSG-2A2、产品高度：≥2300mm3、产品重量：15kg4、产品电气性能：①具有电池反逆充自动控制功能；②具有电池过放电自动控制功能；③电路自耗不高于10%，连续工作24小时无异常；④具有荷电保持能力，在连续出现阴雨天时，能保证晴天后正常充供电；⑤具有光控功能，当太阳能电池板充电电压低于0.27V时机器启动工作；⑥具有时控功能，每天自动工作5小时。

5、产品有效工作范围：平坦地无遮挡以半径为120M的面积范围（即>80亩地），其中半径在80M（即>60亩地）以内的面积范围效果最佳。

三、产品灭虫原理太阳光照射到太阳能电池板表面，产生光电效应，经控制线路将光能转换为电能储存在蓄电池内，当夜幕降临时，控制系统在光控功能作用下启动诱虫灯工作。

灯光将周围害虫吸引过来，导致其朝高压电击网扑去而电击致死，5个小时后害虫活动减少，益虫开始活动，灯光自动熄灭，这样既剿灭了害虫，又保护了害虫天敌，维护了生物链的平衡，形成了“物理灭虫”和“生物灭虫”的“1+1”灭虫法。

四、产品适用的农作物适用于水稻、玉米、小麦等粮食作物；花生、番茄、菜瓜、大豆等蔬菜瓜果；茶叶、烟叶、花卉、棉花等经济作物；葡萄、黄瓜等架生植物；荔枝、芒果、青枣、草莓等水果及林木。

频振式杀虫灯的安装与使用
频振式杀虫灯的安装与使用
频振式杀虫灯利用害虫对光、波、色、味的趋向性,将光波设置在特定的范围内,近距离用光,远距离用波,加以色和味引诱成虫扑灯,灯外配以频振高压电网触杀,使害虫落袋,达到降低田间落卵量,压缩害虫基数的目的.频振式杀虫灯选用了能避开天敌习性的光源和波长、波段,因而对害虫的天敌相对安全.
作者：胡启山作者单位：湖南省益阳市农业科学研究所,龙光桥,413046 刊名：河南科技英文刊名：HENAN KEJI 年，卷(期)：2009 ""(4) 分类号：S2 关键词：。

频振式杀虫灯的原理及应用介绍引言频振式杀虫灯是一种新型的杀虫设备，采用了先进的振荡电路、电子控制及高性能荧光灯管，具有很高的杀虫效果、节能、环保等优点。

本文将介绍频振式杀虫灯的工作原理以及应用场景。

工作原理频振式杀虫灯的工作原理是利用特定的紫外线（UV-A）波段（365nm），吸引和杀死各种昆虫。

那么，它是如何产生这样的紫外线呢？它的荧光灯管内部填充着汞蒸气和荧光粉，当电流通过荧光灯管的时候，荧光粉会发出紫外线（UV-A）波段的光，昆虫会被这种光吸引过来并死亡。

当然，要达到最好的效果，需要荧光灯管和振荡电路的配合一致，以确保荧光灯管能够稳定地运行并产生足够的光线。

频振式杀虫灯常用的振荡电路是 Inverter 电路，其产生的波形保持稳定和高频（20k~40kHZ）的环境下高能够营造出较好的扇贝环境，使光线充分释放，并且减少昆虫对光线的适应性，从而提供有效的捕杀效果。

应用场景频振式杀虫灯由于具有高效杀虫、节能环保等优点，被广泛应用于各种场所。

以下列举几个典型场景：农业生产频振式杀虫灯使用于农业生产中，可以使用在蔬菜大棚、果树园、鱼塘、禽畜养殖场等场所。

它可以杀死害虫，并防止它们对农作物造成损害，同时又不同于传统杀虫剂具有很好的环保性。

家庭使用频振式杀虫灯在居家生活中具有广泛的应用，它可以杀死各种飞行昆虫，如蚊子、苍蝇等等，让你的空气变得更加清新。

特别是在夏天，频振式杀虫灯对于防止疾病传播和保证家庭健康起到了不可替代的作用。

商业场所频振式杀虫灯在各种商业场所也可以发挥很好的作用，比如食品加工厂、酒店、幼儿园、学校等等场所。

它可以保证环境的卫生和食品的安全，减少疾病的传播，提高人民生活质量。

结论频振式杀虫灯是一种有效的杀虫设备，具有高效杀虫、节能环保等优点，并且在农业生产、家庭生活和商业场所等场景中得到广泛应用。

相信在未来的发展中，它将会越来越重要。

太阳能杀虫灯安装方案安装标准太阳能杀虫灯安装方案和安装标准如下：1. 安装位置选择：太阳能杀虫灯应安装在室外虫害较为集中的地方，例如果园、农田、花坛等。

安装位置应远离人口密集区和居民住宅，以免对人体产生不必要的干扰。

2. 安装高度：太阳能杀虫灯的安装高度应根据目标虫害的种类和飞行特性来确定。

一般来说，对于地面爬行的虫害，安装高度应在1米左右；对于飞行虫害，安装高度应在2-3米左右。

3. 安装角度：太阳能杀虫灯的安装角度应使其能够最大限度地吸引虫害。

一般来说，安装角度应与地面成30-45度的倾角，以便太阳能板能够充分接收阳光并转化为电能。

4. 安装基础：太阳能杀虫灯的安装基础应坚固稳定，能够承受风雨等自然环境的考验。

可以选择混凝土基础或者钢筋基础，确保太阳能杀虫灯的安装牢固可靠。

5. 电源连接：太阳能杀虫灯的太阳能板应与电池或者储能设备连接，以便白天能够将太阳能转化为电能，并在夜间供给杀虫灯使用。

电源连接应采用防水接头，并确保接线牢固可靠，以免因接触不良导致电能供应中断。

6. 光源选择：太阳能杀虫灯的光源应选择具有较高光效的LED灯，以确保能够吸引虫害并提供足够的光照强度。

同时，LED灯的寿命较长，能够减少更换光源的频率和成本。

7. 安全防护：太阳能杀虫灯应设置防护罩或者网格，以防止人员误触电源部分或者触碰到高温部件。

防护罩或者网格应具有足够的强度和稳定性，能够防止小动物或者强风等外力对太阳能杀虫灯造成破坏。

8. 维护保养：太阳能杀虫灯的定期维护保养非常重要。

应定期清洁太阳能板、灯具和防护罩或者网格，以确保其正常工作和使用寿命。

同时，应及时更换损坏的光源和电池，以保证太阳能杀虫灯的效果和安全性。

以上是太阳能杀虫灯的安装方案和安装标准，希望对您有所帮助。

频振式太阳能杀虫灯安全操作及保养规程1. 引言频振式太阳能杀虫灯采用太阳能作为能源，具有高效、环保的特点，被广泛应用于农田、果园等场所。

为了保证设备的正常运行和人员的安全，本文将介绍频振式太阳能杀虫灯的安全操作及保养规程。

2. 安全操作2.1 安装和摆放•安装太阳能电池板时，确保在无阴影的情况下朝向太阳。

避免阳光直射到电池板上，以免损坏设备。

•将杀虫灯固定在离地面2-3米的地方，远离人群活动区域。

确保灯光辐射范围内没有人员。

•灯具应垂直放置，不得倾斜或偏离垂直方向。

•在安装过程中，确保设备的电源线路与其他设备的线路分开，避免产生电磁干扰。

2.2 开启和关闭•在使用设备之前，确保太阳能电池板有足够的充电。

避免在充电不足的情况下使用设备，以免影响杀虫效果。

•使用设备时，避免直接观察灯管和灯具。

经常眺望杀虫灯可能会对视觉造成影响。

•在白天使用设备时，应该覆盖设备，并及时关闭杀虫灯，避免对周围环境造成干扰和伤害。

•在维修和保养设备时，务必切断电源，以免发生触电事故。

2.3 对人体的影响•尽量避免让儿童接触杀虫灯，以免触碰灯具导致意外伤害。

•长时间暴露在杀虫灯旁可能会对皮肤产生刺激，建议使用防护措施，如穿长袖衣物、戴手套等。

•若不慎接触到灯管，应立即用清水冲洗，并及时就医。

3. 保养规程3.1 清洁设备•关闭电源并拆下太阳能电池板。

•用湿布轻轻擦拭杀虫灯的外部表面，注意不能用水直接喷洒。

•定期清洁杀虫灯的灯管，避免积尘影响照明效果。

3.2 检查电池状态•定期检查太阳能电池板的充电状态，确保电池板正常工作。

•如发现电池损坏、老化或失效，应及时更换。

3.3 检查灯具质量•检查灯具是否有损坏、松动、漏电等现象。

•如发现灯具有问题，应及时维修或更换。

3.4 在雨天和长期不用时的保养•在雨天，及时将太阳能电池板和杀虫灯固定架上的污垢清洗干净，避免灰尘和水分对设备造成损害。

•若长期不使用设备，应将太阳能电池板存放在干燥通风的场所，以延长电池寿命。

太阳能自动杀虫灯产品使用说明书太阳能自动杀虫灯由浙江托普仪器采用太阳能供电技术和害虫趋光性设计研发的，主要是TPSC3系列的。

它是利用太阳能电池板作为用电来源，其将白天太阳能发的电贮存起来，晚上放电给杀虫灯具，供其工作。

杀虫灯具是利用365±50nm波长紫外光对昆虫具有激备较强的趋光、趋波、趋色、趋性的特性原理，确定对昆虫的诱导波长，研制专用光源，利用放电产生的低温等离子体，紫外光辐射对害虫间生的趋光兴奋效应，引诱害虫扑向灯的光源，光源外配置高压击杀网，杀死害虫，使害虫落下专用的接虫袋内，达到灭杀害虫的目的。

一、太阳能光伏板发电原理和技术参数太阳能电池是对光有响应并能将光能转换为电力的器件。

能产生光伏效应的材料有许多种,如；单晶硅，多晶硅，砷化镓，硒铟铜等。

它们的发生原理基本相同，现以晶体为例描述光发电过程。

P型晶体硅经过掺杂磷可得N型硅，形成P-N结。

当光线照射太阳能电池表面时，一部分光子被硅材料吸收；光子的能量传递给了硅原子，使电子发生了越迁，成为自由电子在P-N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。

这个过程的实质是：光子能量转换为电能的过程。

二、太阳能多用体杀虫灯专用充放电控制器控制器的特点：采用纯硬件实现蓄电池的过充过放保护；采用专用定时控制芯片，定时精度高达1%；可进行焰火和强灯照射的逻辑判断，不会因这些偶然因素的短期影响而发生误判；所有可调参数均在出厂时配置完成，不会出现使用现场误操作造成设备损坏；太阳能电池板，蓄电池，以及负载采用共地设计，极大地简化了系统的接地网络保护。

控制器端子定义安装尺寸与接线步骤：外形尺寸：50（L）×60(W)×20(H)mm连线顺序：蓄电池→太阳板电池板→负载工作状态定义工作模式（光控加时控）光电低于3.7V，表示黑，控制器延时5秒确认天黑，启动负载工作。

光电高于4.8伏，表示天亮，控制器延时5秒确认天亮，关闭负载。
