高考物理二轮复习专题训练：电场能的性质(含答案详解)

电场能的性质【知识梳理】1．电场力做功与电势能⑴电荷在电场中移动时，电场力做功只与电荷的__________有关，与电荷经过的________无关。

电场力做功的计算公式：①W = _______；②在匀强电场中，电场力做的功W = _______，其中d为沿电场线方向的位移。

⑵电场力对电荷做正功，电势能_______；电场力对电荷做负功，电势能_________。

电场力做功等于电势能变化的负值，即W AB = E p A－E p B。

⑶电荷在某点具有的电势能，等于把它从该点移动到______________位置时电场力所做的功。

电势能是相对的，通常把电荷在离场源电荷无穷远处的电势能规定为零，或把电荷在大地表面上的电势能规定为零2．电势⑴定义：电荷在电场中某一点的电势能与它的电荷量的比值，叫做这一点的电势，用φ表示.在数值上等于单位正电荷由该点移到零电势点时____________________，电势是标量，只有大小，没有方向，但有正负。

⑵公式：φ = __________（与试探电荷无关）；单位：伏特（V）⑶电势与电场线的关系：沿电场线方向电势_________（电场线指向电势________的方向）。

⑷零电势位置的规定：电场中某一点的电势的数值与零电势的选择有关，即电势的数值决定于零电势的选择（大地或无穷远默认为零）。

3．等势面⑴定义：电场中电势相同的各点构成的面叫做等势面。

⑵等势面的特点：①等势面一定和电场线________；②等势面上各点电势相等，在等势面上移动电荷电场力________功；③电场线总是由电势_____的等势面指向电势_____的等势面；④电场线越密的地方，等差等势面越_______。

4．电势差与电场强度⑴电势差：电荷q在电场中A、B两点间移动时，电场力所做的功W AB，跟它的电荷量q的比值，叫做A、B间的电势差，也叫电压。

公式：U AB = ________；单位：伏（V）。

2021年（新高考）物理一轮复习考点强化全突破专题（20）电场能的性质（解析版）一、电场力做功与电势能1．电场力做功(1)特点：电场力做功和路径无关，只与电荷量和电荷移动过程始、末位置间的电势差有关．(2)计算方法：①W＝qEd，只适用于匀强电场，其中d为带电体沿电场线方向的位移．①W AB＝qU AB，适用于任何形式的电场．2．电势能(1)定义：电荷在电场中某点的电势能，等于把它从该点移动到零势能位置时静电力所做的功．(2)静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，W AB＝E p A－E p B.(3)电势能的相对性：电势能是相对的，通常把电荷在离场源电荷无穷远处的电势能规定为零，或把电荷在地球表面的电势能规定为零．【自测1】关于静电力做功和电势能的理解，下列说法正确的是()A．静电力做功与重力做功相似，均与路径无关B．正电荷具有的电势能一定是正的，负电荷具有的电势能一定是负的C．静电力做正功，电势能一定增加D．静电力做功为零，电荷的电势能也为零【答案】A二、电势与等势面1．电势(1)定义式：φ＝E p q.(2)标矢性：电势是标量，其大小有正负之分，其正(负)表示该点电势比电势零点高(低)．(3)相对性：电势具有相对性，同一点的电势因电势零点选取的不同而不同．2．等势面的特点(1)等势面一定与电场线垂直，即跟场强的方向垂直．(2)在同一等势面上移动电荷时电场力不做功．(3)电场线总是从电势高的等势面指向电势低的等势面．自测2关于静电场的等势面，下列说法正确的是()A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功【答案】B【解析】在静电场中，两个电势不同的等势面不会相交，选项A错误；电场线与等势面一定相互垂直，选项B正确；同一等势面上的电场强度可能相等，也可能不相等，选项C错误；将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做负功，选项D错误．三、电势差1．定义式U AB＝W AB q.2．电势差与电势的关系U AB＝φA－φB.3．影响因素电势差U AB由电场本身的性质决定，与移动的电荷q及电场力做的功W AB无关，与电势零点的选取无关．4．匀强电场中电势差与电场强度的关系电势差与场强的关系式：U＝Ed，其中d为电场中两点间沿电场线方向的距离．自测3(多选)关于电势差的计算公式，下列说法正确的是()A．电势差的公式U AB＝W ABq说明两点间的电势差U AB与电场力做功W AB成正比，与移动电荷的电荷量q成反比B．把正电荷从A点移动到B点电场力做正功，则有U AB>0C．电势差的公式U AB＝W ABq中，U AB与移动电荷的电荷量q无关D．电场中A、B两点间的电势差U AB等于把正电荷q从A点移动到B点时电场力所做的功【答案】BC命题热点一电势能和电势电势差1．电势能增、减的判断方法(1)做功判断法：电场力做正功，电势能减小；电场力做负功，电势能增加．(2)公式法：由E p＝qφ将q、φ的大小、正负号一起代入公式．(3)能量守恒法：在电场中，若只有电场力做功，电荷的动能和电势能相互转化，动能增大，电势能减小；动能减小，电势能增大．2．电势高低常用的两种判断方法(1)依据电场线的方向：沿电场线方向电势逐渐降低．(2)依据电势能的高低：正电荷在电势能大处电势较高，负电荷在电势能大处电势较低．例1等量异种电荷的电场线如图1所示，下列表述正确的是()图1A．a点的电势低于b点的电势B．a点的场强大于b点的场强，方向相同C．将一负电荷从a点移到b点电场力做负功D．负电荷在a点的电势能大于在b点的电势能【答案】C【解析】沿电场线方向电势降低，a点的电势高于b点的电势，A错误；电场线的疏密表示电场强弱，故a 点场强大于b点场强，且方向不同，B错误；负电荷的受力方向与场强方向相反，所以将一负电荷从a点移到b点电场力做负功，电势能增大，负电荷在a点的电势能小于在b点的电势能，C正确，D错误．变式1如图2为某一电场的电场线，M、N、P为电场线上的三个点，M、N是同一电场线上的两点．下列判断正确的是()图2A．M、N、P三点中N点的场强最大B．M、N、P三点中N点的电势最高C．负电荷在M点的电势能大于在N点的电势能D．正电荷从M点自由释放，电荷将沿电场线运动到N点【答案】A【解析】同一电场中，电场线的疏密反映了电场的强弱，所以N点场强最大，选项A正确．顺着电场线的方向，电势降低，M点的电势最高，选项B错误．根据E p＝qφ，φM>φP>φN可知，负电荷在M点的电势能小于在N点的电势能，选项C错误．正电荷从M点自由释放，电荷在电场力的作用下运动，但是运动轨迹并不沿电场线，选项D错误．变式2如图3所示，真空中有两个点电荷Q1＝9.0×10－8 C和Q2＝－1.0×10－8 C，分别固定在x坐标轴上，其中Q1位于x＝0处，Q2位于x＝6 cm处．在x轴上()图3A．场强为0的点有两处B ．在x ＞6 cm 区域，电势沿x 轴正方向降低C ．质子从x ＝1 cm 运动到x ＝5 cm 处，电势能升高D ．在0＜x ＜6 cm 和x ＞9 cm 的区域，场强沿x 轴正方向【答案】D【解析】因为Q 1＞0，Q 2＜0，且Q 1＞|Q 2|，所以x ＜0区域不会出现合场强为0的点；0＜x ＜6 cm 区域合场强沿x 轴正方向，场强都不为零，x ＞6 cm 区域有一位置合场强为零，由k Q 1x 2＝－k Q 2(x －6)2得x ＝9 cm ，则6 cm ＜x ＜9 cm 区域合场强沿x 轴负方向，x ＞9 cm 区域合场强沿x 轴正方向，故A 错，D 对；沿电场方向电势降低，B 错；质子带正电，在电势高处电势能大，C 错．变式3 (多选)如图4所示，真空条件下正点电荷电场中a 、b 两点的电场强度方向与ab 连线的夹角分别为60°、30°，一带正电粒子以某初速度仅在电场力作用下由a 运动到b .以下说法正确的是( )图4A ．a 、b 两点的电场强度E a ＝3E bB ．a 、b 两点的电势φa ＝φbC ．该粒子在a 、b 两点的动能E k a <E k bD ．该粒子在a 、b 两点的电势能E p a <E p b【答案】AC命题热点二 电场线、等势面与粒子运动轨迹问题1．等势线总是和电场线垂直，已知电场线可以画出等势线，已知等势线也可以画出电场线．2．几种典型电场的等势线(面)3.某点速度方向即为该点轨迹的切线方向．4．从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或带电体电性．5．结合轨迹、速度方向与电场力的方向，确定电场力做功的正负，从而确定电势能、电势的变化和电势差．6．根据动能定理或能量守恒定律判断动能的变化情况．例2如图5所示，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则()图5A．a a>a b>a c，v a>v c>v b B．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v a D．a b>a c>a a，v a>v c>v b【答案】D【解析】由库仑定律F＝kq1q2r2可知，粒子在a、b、c三点受到的电场力的大小关系为F b>F c>F a，由a＝Fm，可知a b>a c>a a.根据粒子的轨迹可知，粒子Q与场源电荷P的电性相同，二者之间存在斥力，若粒子由c→b→a 运动，整个过程中，电场力先做负功再做正功，且W ba>|W cb|，结合动能定理可知，v a>v c>v b，同理，若粒子由a→b→c运动，也可得v a＞v c＞v b，故选项D正确．变式4两个点电荷a、b周围的电场线分布情况如图6所示，虚线为带电粒子c穿越该电场时的运动轨迹，该粒子在电场中运动时只受电场力作用，由图可判断()图6A．a、b带等量异号电荷B．a、b带同号电荷，a的电荷量大于b的电荷量C．粒子c带正电，在电场中运动时动能先减小后增大D．粒子c带负电，在电场中运动时动能先增大后减小【答案】D变式5实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图7中的虚线所示(a、b只受电场力作用)，则()图7A．a一定带正电，b一定带负电B．电场力对a做正功，a的电势能减小，电场力对b做负功，b的电势能增大C．a的速度将减小，b的动能将增大D．a的加速度减小，b的加速度将增大【答案】D【解析】电场线的方向未知，所以粒子带电性质不确定；由题图中轨迹变化可知电场力都做正功，动能都增大，电势能都减小，所以选项A、B、C错误．电场线密的地方电场强度大，电场线疏的地方电场强度小，所以a受力减小，加速度减小，b受力增大，加速度增大，所以选项D正确．变式6如图8所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等．则()图8A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功【答案】B【解析】电子带负电荷，电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，有W MN ＝W MP＜0，而W MN＝qU MN，W MP＝qU MP，q＜0，所以有U MN＝U MP＞0，即φM＞φN＝φP，匀强电场中等势线为平行的直线，所以NP和MQ分别是两条等势线，有φM＝φQ，故A错误，B正确；电子由M点运动到Q 点过程中，W MQ ＝q (φM －φQ )＝0，电子由P 点运动到Q 点过程中，W PQ ＝q (φP －φQ )＞0，故C 、D 错误． 命题热点三 电势差与电场强度的关系1．匀强电场中电势差与电场强度的关系(1)U AB ＝Ed ，d 为A 、B 两点沿电场方向的距离．(2)在匀强电场中，不与电场线垂直的同一直线上的距离相同的两点间的电势差相等，相互平行的相等线段的两端点电势差也相等．2．E ＝U d在非匀强电场中的几点妙用 (1)解释等差等势面的疏密与电场强度大小的关系：当电势差U 一定时，电场强度E 越大，则沿电场强度方向的距离d 越小，即电场强度越大，等差等势面越密．(2)定性判断非匀强电场电势差的大小关系：如距离相等的两点间的电势差，E 越大，U 越大；E 越小，U 越小．例3 (多选)一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图9所示，三点的电势分别为10 V 、17 V 、26 V ．下列说法正确的是( )图9A ．电场强度的大小为2.5 V/cmB ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV【答案】ABD【解析】如图所示，设a 、c 之间的d 点电势与b 点电势相同，则ad dc ＝10－1717－26＝79，所以d 点的坐标为(3.5 cm,6 cm)，过c 点作等势线bd 的垂线，电场强度的方向由高电势指向低电势．由几何关系可得，cf 的长度为3.6 cm ，电场强度的大小E ＝U d ＝(26－17) V 3.6 cm＝2.5 V/cm ，故选项A 正确；因为Oacb 是矩形，所以有U ac ＝U Ob ，可知坐标原点O 处的电势为1 V ，故选项B 正确；a 点电势比b 点电势低7 V ，电子带负电，所以电子在a 点的电势能比在b 点的高7 eV ，故选项C 错误；b 点电势比c 点电势低9 V ，电子从b 点运动到c 点，电场力做功为9 eV ，故选项D 正确．变式7 如图10所示，匀强电场的方向平行于xOy 坐标系平面，其中坐标原点O 处的电势为2 V ，a 点的坐标为(0 cm,4 cm)，电势为8 V ，b 点的坐标为(3 cm,0 cm)，电势为8 V ，则电场强度的大小为( )图10A ．250 V/mB ．200 V/mC ．150 V/mD ．120 V/m【答案】A【解析】由题意可知a 、b 两点的电势相等，则ab 为一条等势线，又O 点电势为2 V ，则知匀强电场的场强方向垂直于ab 指向左下方．过O 点作ab 的垂线交ab 于c 点，由几何关系得：tan ①b ＝43，得①b ＝53° Oc ＝Ob ·sin ①b ＝0.03 m×sin 53°＝2.4×10－2 mc 、O 间的电势差U ＝8 V －2 V ＝6 V则电场强度大小E ＝U Oc＝250 V/m ，故A 正确． 拓展 静电场φ－x 图象问题1．电场强度的大小等于φ－x 图线的切线斜率大小，电场强度为零处，φ－x 图线存在极值，其切线的斜率为零．2. 在φ－x 图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．3．在φ－x 图象中分析电荷移动时电势能的变化，可用W AB ＝qU AB ，进而分析W AB 的正负，然后作出判断．例4 (多选)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r 的关系如图11所示．电场中四个点a 、b 、c 和d 的电场强度大小分别为E a 、E b 、E c 和E d .点a 到点电荷的距离r a 与点a 的电势φa 已在图中用坐标(r a ，φa )标出，其余类推．现将一带正电的试探电荷由a 点依次经b 、c 点移动到d 点，在相邻两点间移动的过程中，电场力所做的功分别为W ab 、W bc 和W cd .下列选项正确的是( )图11A ．E a ①E b ＝4①1B ．E c ①E d ＝2①1C ．W ab ①W bc ＝3①1D ．W bc ①W cd ＝1①3【答案】AC【解析】由题图可知，a 、b 、c 、d 到点电荷的距离分别为1 m 、2 m 、3 m 、6 m ，根据点电荷的场强公式E ＝k Q r 2可知，E a E b ＝r b 2r a 2＝41，E c E d ＝r d 2r c 2＝41，故A 正确，B 错误；电场力做功W ＝qU ，a 与b 、b 与c 、c 与d 之间的电势差分别为3 V 、1 V 、1 V ，所以W ab W bc ＝31，W bc W cd ＝11，故C 正确，D 错误． 变式8 空间存在着平行于x 轴方向的静电场，P 、M 、O 、N 、Q 为x 轴上的点，P 、Q 间的电势φ随位置坐标x 的变化如图12所示．一个带电粒子仅在电场力作用下从M 点由静止开始沿x 轴向右运动，则下列判断中正确的是( )图12A ．粒子一定带正电B ．N 点电势低于Q 点电势C ．P 、O 间的场强大小是10 V/m ，与O 、Q 间的场强大小相同D ．粒子从M 向N 运动过程中，电势能先减小后增大【答案】A【解析】由题图可知沿x 轴正方向，电势逐渐降低，所以空间存在向右的匀强电场，在x ＜0区域，E 1＝U d＝10 V/m ，在x ＞0区域，E 2＝103V/m ，选项B 、C 错误；粒子由静止向右运动，粒子带正电，选项A 正确；在粒子从M 向N 运动的过程中，电场力做正功，电势能逐渐减小，选项D 错误．。

2022届高考物理二轮复习专题突破：专题三十电场能的性质一、单选题1．（2分）如图甲所示，两个等量同种电荷P、Q固定于光滑绝缘水平面上，电荷量q=+2×10−3 C、质量m＝0.01kg的小球从a点静止释放，沿中垂线运动到电荷连线中点O过程中的v−t图像如图乙中图线①所示，其中b点处为图线切线斜率最大的位置，图中②为过b点的切线，则下列说法正确的是（）A．P、Q均带正电荷B．小球从a到O的过程中电势能先增加后减少C．a、b两点间的电势差为180VD．b点的场强E＝7.5V/m2．（2分）如图甲所示为半径为R、均匀带正电的球体，a、b为过球心O的直线上的两点，a、b两点到O的距离分别为r a、r b，球体在空间产生球对称的电场，电场强度沿半径方向分布情况如图乙所示，E-r曲线下O~R部分的面积等于R~r b部分的面积。

下列说法正确的是（）A．a、b两点电势大小相等B．a、b两点场强大小相等C．a点与球面的电势差等于球面与b点的电势差D．a点与球面的电势差大于球面与b点的电势差3．（2分）如图所示为真空中某一静电场的电势φ在x轴上分布的图象，x轴上B、C两点电场强度在x轴方向上的分量分别是E Bx、E Cx，下列说法中正确的是（）A．E Cx的大小大于E Bx的大小B．E Cx的大小小于E Bx的大小C．E Bx的方向沿x轴正方向D．O点电场强度在x方向上的分量最大4．（2分）如图所示，在原来不带电的导体附近P处，放置一个正点电荷，导体内a、b、c三点与点电荷P在同一连线上，导体达到静电平衡后（）A．导体内三点的电势关系：φa<φb<φcB．导体两端感应电荷在导体内b点的场强方向沿b指向cC．若导体缓慢向点电荷P靠近过程中，导体内a、b、c三点的电场强度将逐渐增大D．若导体右端接地，大地上有感应负电荷，导体左端有感应正电荷5．（2分）带电球体的半径为R，以球心为原点O建立坐标轴x，轴上各点电势φ随x变化如图所示，下列说法中正确的是（）A．球体带负电荷B．球内电场强度最大C．负电荷在B点的电势能比C点的小D．A，B两点电场强度相同6．（2分）某带电粒子仅在电场力作用下由A点运动到B点，电场线、粒子在A点的初速度及运动轨迹如图所示，可以判定（）A．粒子在A点的加速度大于它在B点的加速度B．粒子在A点的动能大于它在B点的动能C．粒子在A点的电势能大于它在B点的电势能D．电场中A点的电势低于B点的电势7．（2分）如图所示，在粗糙绝缘水平面上固定一点电荷Q，从M点无初速释放一带有恒定负电荷的小物块，小物块在Q的电场中运动到N点静止。

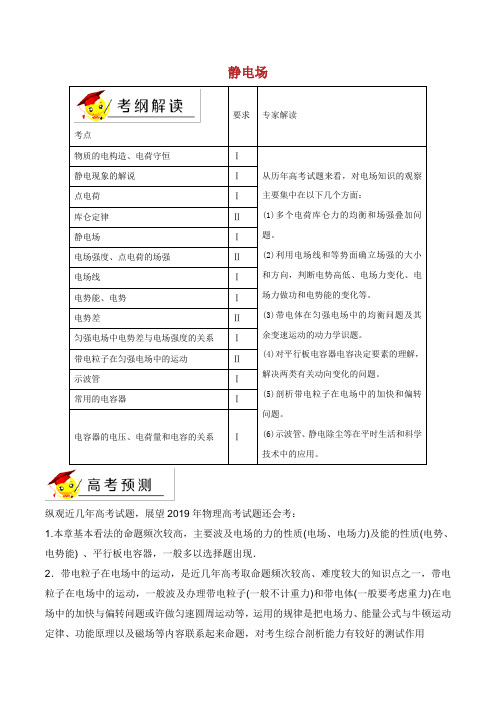

静电场考点要求 专家解读物质的电构造、电荷守恒 Ⅰ从历年高考试题来看，对电场知识的观察主要集中在以下几个方面：(1)多个电荷库仑力的均衡和场强叠加问题。

(2)利用电场线和等势面确立场强的大小和方向，判断电势高低、电场力变化、电场力做功和电势能的变化等。

(3)带电体在匀强电场中的均衡问题及其余变速运动的动力学识题。

(4)对平行板电容器电容决定要素的理解，解决两类有关动向变化的问题。

(5)剖析带电粒子在电场中的加快和偏转问题。

(6)示波管、静电除尘等在平时生活和科学技术中的应用。

静电现象的解说 Ⅰ 点电荷 Ⅰ 库仑定律 Ⅱ 静电场Ⅰ 电场强度、点电荷的场强 Ⅱ 电场线 Ⅰ 电势能、电势 Ⅰ 电势差Ⅱ 匀强电场中电势差与电场强度的关系 Ⅰ 带电粒子在匀强电场中的运动 Ⅱ 示波管 Ⅰ 常用的电容器Ⅰ电容器的电压、电荷量和电容的关系 Ⅰ纵观近几年高考试题，展望2019年物理高考试题还会考：1.本章基本看法的命题频次较高，主要波及电场的力的性质(电场、电场力)及能的性质(电势、电势能) 、平行板电容器，一般多以选择题出现．2．带电粒子在电场中的运动，是近几年高考取命题频次较高、难度较大的知识点之一，带电粒子在电场中的运动，一般波及办理带电粒子(一般不计重力)和带电体(一般要考虑重力)在电场中的加快与偏转问题或许做匀速圆周运动等，运用的规律是把电场力、能量公式与牛顿运动定律、功能原理以及磁场等内容联系起来命题，对考生综合剖析能力有较好的测试作用考向01 电场力的性质（1）考大纲求认识静电现象的有关解说，能利用电荷守恒定律进行有关判断；会解决库仑力参加的均衡及动力学识题；.理解电场强度的定义、意义及表示方法；娴熟掌握各样电场的电场线散布，并能利用它们剖析解决问题.3.会剖析、计算在电场力作用下的电荷的均衡及运动问题。

（2）小球受mg、绳的拉力T和电场力F作用途于均衡状态，如下图依据几何关系有，得m=4.0×10–4 kg【考点定位】电场强度，电场线，电势，电势能，曲线运动，带电粒子在电场中的运动【名师点睛】本题观察的知识点许多，应从曲线运动的特色和规律出发判断出电子的受力方向，再利用有关电场和带电粒子在电场中的运动规律解决问题。

1专题 电场能的性质【考情分析】1.知道静电力做功的特点，掌握静电力做功与电势能变化的关系.2.理解电势的定义、定义式、单位，能根据电场线判断电势高低．3.知道等势面，理解等势面的特点.4.知道典型电场的等势面特点．5.理解电势差的概念，知道电势差与电势零点的选取无关.6.掌握电势差的表达式U AB ＝φA －φB 及U AB ＝W AB q .3.知道电势差的正、负号与电势高低之间的对应关系．【重点知识梳理】知识点一 电势能和电势一、静电力做功的特点1．静电力做功：在匀强电场中，静电力做功W ＝qEl cos θ.其中θ为静电力与位移方向之间的夹角．2．特点：在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关．二、电势能1．电势能：电荷在电场中具有的势能，用E p 表示．2．静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量．表达式：W AB ＝E p A －E p B . ⎩⎪⎨⎪⎧静电力做正功，电势能减少；静电力做负功，电势能增加. 3．电势能的大小：电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功E p A ＝W A 0.4．电势能具有相对性电势能零点的规定：通常把电荷在离场源电荷无限远处或把电荷在大地表面上的电势能规定为零．三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值．2．公式：φ＝E p q .23．单位：国际单位制中，电势的单位是伏特，符号是V,1 V ＝1 J/C.4．电势高低的判断：沿着电场线的方向电势逐渐降低．5．电势是标量，只有大小，没有方向，但有正、负之分，同一电场中电势为正表示比零电势高，电势为负表示比零电势低．6．电势的相对性：只有规定了电势零点才能确定某点的电势大小，一般选大地或离场源电荷无限远处的电势为0.【方法技巧】1．对公式φ＝E p q 的理解：(1)φ取决于电场本身；(2)公式中的E p 、q 均需代入正负号．2．电场中某点的电势是相对的，它的大小和零电势点的选取有关．在物理学中，常取离场源电荷无限远处的电势为零，在实际应用中常取大地的电势为零．3．电势虽然有正负，但电势是标量．电势为正值表示该点电势高于零电势，电势为负值表示该点电势低于零电势，正负号不表示方向．4．电势高低的判断方法(1)电场线法：沿电场线方向，电势越来越低．(2)电势能判断法：由φ＝E p q 知，对于正电荷，电势能越大，所在位置的电势越高；对于负电荷，电势能越小，所在位置的电势越高．知识点二 等势面及其应用1．定义：电场中电势相同的各点构成的面．2．等势面的特点(1)在同一等势面上移动电荷时静电力不做功(选填“做功”或“不做功”)．(2)等势面一定跟电场线垂直，即跟电场强度的方向垂直．(3)电场线总是由电势高的等势面指向电势低的等势面．知识点三 电势差一、电势差1．定义：电场中两点间电势的差值，也叫电压．32．公式：电场中A 点的电势为φA ，B 点的电势为φB ，则U AB ＝φA －φB ，U BA ＝φB －φA ，U AB ＝－U BA .3．电势差是标量，有正负，电势差的正负表示电势的高低．U AB >0，表示A 点电势比B 点电势高．4．单位：在国际单位制中，电势差与电势的单位相同，均为伏特，符号是V.二、静电力做功与电势差的关系1．公式：W AB ＝qU AB 或U AB ＝W AB q .2．U AB 在数值上等于单位正电荷由A 点移到B 点时静电力所做的功．知识点四 电势差与电场强度的关系一、匀强电场中电势差与电场强度的关系1．在匀强电场中，两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积．2．公式：U AB ＝Ed .3．适用条件(1)匀强电场．(2)d 为两点沿电场方向的距离．二、公式E ＝U AB d 的意义1．意义：在匀强电场中，电场强度的大小等于两点间的电势差与这两点沿电场强度方向距离的比值．2．电场强度的另一种表述：电场强度在数值上等于沿电场方向每单位距离上降低的电势．3．电场强度的另一个单位：由E ＝U AB d 可导出电场强度的另一个单位，即伏[特]每米，符号为V/m.1 V/m＝1 N/C.【典型题分析】高频考点一 电势 电势能 电场力做功1．电势高低的判断2.电势能大小的判断3.电场中的功能关系(1)若只有电场力做功，电势能与动能之和保持不变．(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变．45(3)除重力、弹簧弹力之外，其他各力对物体做的功等于物体机械能的变化．(4)所有外力对物体所做的功等于物体动能的变化．例1．（2020·新课标Ⅱ）如图，竖直面内一绝缘细圆环的上、下半圆分别均匀分布着等量异种电荷。

电场力的性质(附参考答案)1．真空中，A 、B 两点与点电荷Q 的距离分别为r 和3r ，则A 、B 两点的电场强度大小之比为( )A ．3∶1B ．1∶3C ．9∶1D ．1∶92．如图1所示，两个电荷量均为＋q 的小球用长为l 的轻质绝缘细绳连接，静止在光滑的绝缘水平面上。

两个小球的半径r ≪l 。

k 表示静电力常量。

则轻绳的张力大小为( ) 图1A ．0B.kq 2l2 C ．2kq 2l 2D.kq l 23． A 、B 、C 三点在同一直线上，AB ∶BC ＝1∶2，B 点位于A 、C 之间，在B 处固定一电荷量为Q 的点电荷。

当在A 处放一电荷量为＋q 的点电荷时，它所受到的电场力为F ；移去A 处电荷，在C 处放电荷量为－2q 的点电荷，其所受电场力为( )A ．－F2B.F2 C ．－FD ．F4．如图所示，三个点电荷q 1、q 2、q 3固定在同一直线上，q 2与q 3的距离为q 1与q 2距离的2倍，每个电荷所受静电力的合力均为零，由此可以判定，三个电荷的电荷量之比q 1q 2q 3等于( )A ．(－9)：4：(－36)B ．9：4：36C ．(－3) ：2：6D ．3：2：6解析：由于三个点电荷所受静电力合力为零，显然三个点电荷均为同种电荷是不可能的，故B 和D 错误．若q 1为负电荷，q 2、q 3为正电荷，则q 1所受合力方向向右而不为零，故C 错误 .因此，只有A 符合要求，又由库仑定律，对q 1有：k q 1q 2r 2＝k q 1q 39r2，所以q 3＝9q 2，同理可得q 3＝4q 1，q 1＝94q 2.答案：A5.两个相同的金属小球，带电量之比为1∶7，相距为r(r 远大于小球半径)，两者相互接触后再放回原来的位置上，则它们间的库仑力可能为原来的( ) A.47B.37C.97D.1676.如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，∠MOP=60°.电荷量相等、符号相反的两个点电荷分别置于M 、N 两点，这时O 点电场强度的大小为E 1；若将N 点处的点电荷移至P 点，则O 点的场强大小变为E 2，E 1与E 2之比为( ) A.1∶2 B.2∶1 C.2∶3D.4∶37．如图7所示，把一个带电小球A 固定在光滑水平的绝缘桌面上，在桌面的另一处放置带电小球B 。

电势差与电场强度关系一、知识点总结1．由E ＝U d 可推出的两个重要推论 推论1 匀强电场中的任一线段AB 的中点C 的电势φC ＝φA ＋φB 2，如图甲所示． 推论2 匀强电场中若两线段AB ∥CD ，且AB ＝CD ，则U AB ＝U CD (或φA －φB ＝φC －φD )，如图乙所示．2．E ＝U d 在非匀强电场中的三点妙用(1)判断电场强度大小：等差等势面越密，电场强度越大．(2)判断电势差的大小及电势的高低：距离相等的两点间的电势差，E 越大，U 越大，进而判断电势的高低．(3)利用φ－x 图像的斜率判断电场强度随位置变化的规律：k ＝ΔφΔx ＝U d＝E x ，斜率的大小表示电场强度的大小，正负表示电场强度的方向．3．等分法确定电场线及电势高低的解题思路二、针对练习1、（多选）有一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 、d 四点的位置如图所示，cd 、cb 分别垂直于x 轴、y 轴，其中a 、b 、c 三点电势分别为：4 V 、8 V 、10 V ，使一电荷量为q ＝－2×10－5 C 的负点电荷由a 点开始沿abcd 路线运动，则下列判断正确的是( )A ．坐标原点O 的电势为6 VB ．电场强度的大小为 2 V/mC ．该点电荷在c 点的电势能为2×10－5 JD ．该点电荷从a 点移到d 点过程中，电场力做功为 8×10－5 J2、(多选)如图所示，在匀强电场中有直角三角形BOC ，电场方向与三角形所在平面平行，若三角形三顶点处的电势分别为O ϕ=4.5V 、B ϕ=0V 、C ϕ=9V,且边长0B=33cm ，BC=36cm ，则下列说法正确的是（ ） A ．电场强度的大小为V/m 33100 B ．电场强度的大小为100V/mC ．一个电子由B 点运动到C 点，电场力做正功D ．一个电子在0点由静止释放后会沿OB 所在直线运动3、（多选）一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10 V 、17 V 、26 V ．下列说法正确的是( )A ．电场强度的大小为2.5 V/cmB ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV4、(多选)如图所示，A 、B 、C 、D 、E 、F 为匀强电场中一个边长为10 cm的正六边形的六个顶点，A 、C 、D 三点电势分别为1.0 V 、2.0 V 、3.0 V ，正六边形所在平面与电场线平行，则( )A ．E 点的电势与C 点的电势相等B ．U EF 与U CB 相同C ．电场强度的大小为2033V/m D ．电场强度大小为20 3 V/m5、（多选）匀强电场中有一与电场方向平行的扇形AOB 区域，如图所示，圆心角120θ，半径1m R =，其中C 、D 、F 将圆弧AB 四等分。

2020(人教版)高考物理复习课时过关题23电场能的性质1.如图所示，椭圆ABCD处于一匀强电场中，椭圆平面平行于电场线，AC、BD分别是椭圆的长轴和短轴，已知电场中A、B、C三点的电势分别为φA=14 V、φB=3 V、φC=－7 V，由此可得D点的电势为( )A．8 V B．6 V C．4 V D．2 V2.一个正点电荷固定在正方形的一个顶点D上，另一个带电粒子射入该区域时，恰好能经过正方形的另外三个顶点A、B、C，粒子运动轨迹如图所示，下列说法正确的是( )A．根据轨迹可判断该带电粒子带正电B．粒子经过A、B、C三点速率大小关系是v B>v A=v CC．粒子在A、B、C三点的加速度大小关系是a A=a C>a BD．A、C两点的电场强度相同3.如图所示为电场中的一条电场线，在该电场线上有a、b两点，用E a、E b分别表示这两处的电场强度的大小，则( )A．a、b两点的电场强度方向相反B．因为电场线由a指向b，所以E a>E bC．因为电场线是直线，所以E a=E bD．因不清楚a、b两点附近的电场线分布情况，所以不能确定E a、E b的大小关系4.如图甲所示，a、b是一条竖直电场线上的两点，一带正电小球从a点运动到b点的速度—时间图象如图乙所示，不计空气阻力，则下列判断正确的是( )A．该电场的方向竖直向下B．ab中点的电场强度为0C．小球从a点运动到b点的过程中，电势能一直减小D．小球从a点运动到b点的过程中，机械能先增大后减小5.如图所示，在两等量异种点电荷连线上有D、E、F三点，且DE=EF，K、M、L分别为过D、E、F三点的等势面．一不计重力的带负电粒子，从a点射入电场，运动轨迹如图中实线所示，以|W ab|表示该粒子从a点到b点电场力做功的数值，以|W bc|表示该粒子从b点到c点电场力做功的数值，则( )A．|W ab|=|W bc|B．|W ab|<|W bc|C．粒子由a点到b点，动能减少D．a点的电势较b点的电势低6.如图所示，匀强电场的方向平行于xOy坐标系平面，其中坐标原点O处的电势为2 V，a点的坐标为(0,4)，电势为8 V，b点的坐标为(3,0)，电势为8 V，则电场强度的大小为( )A．250 V/m B．200 V/m C．150 V/m D．120 V/m值为k，则(8.在维护和检修高压供电线路时，为了不影响城市用电，电工经常要在高压线上带电作业．为了保障电工的安全，电工全身要穿上用金属丝线编织的衣服(如图甲)．图乙中电工站在高压直流输电线的A供电线上作业，其头顶上方有B供电线，B供电线的电势高于A供电线的电势．虚线表示电工周围某一截面上的等势面，c、d、e、f是不同等势面上的四个点，以下说法中正确的是( )A ．在c 、d 、e 、f 四点中，c 点的电场最强B ．在c 、d 、e 、f 四点中，f 点的电势最高C ．若将某电子由c 移到f ，其电势能将增大D ．将电子在d 点由静止释放，它会向e 点所在等势面运动9.如图所示，在空间中存在竖直向上的匀强电场，质量为m 、电荷量为＋q 的物块从A 点由静止开始下落，加速度为13g ，下降高度H 到B 点后与一轻弹簧接触，又下落h 后到达最低点C ，整个过程中不计空气阻力，且弹簧始终在弹性限度内，重力加速度为g ，则带电物块在由A 点运动到C 点过程中，下列说法正确的是( )A ．该匀强电场的电场强度为mg 3qB ．带电物块和弹簧组成的系统机械能减少量为＋3C ．带电物块电势能的增加量为mg(H ＋h)D ．弹簧的弹性势能的增加量为＋310.如图所示，一边长为L 的立方体绝缘体上均匀分布着电荷量为Q 的电荷，在垂直于左右面且过立方体中心O 的轴线上有a 、b 、c 三个点，a 和b 、b 和O 、O 和c 间的距离均为L ，在a 点处固定有一电荷量为q(q<0)的点电荷．已知b 点处的场强为零，则c 点处场强的大小为(k 为静电力常量)( )A ．k 8q 9L 2B ．k Q L 2C ．k q L 2D ．k 10q 9L 211. (多选)如图所示，空间分布着匀强电场，场中有与电场方向平行的四边形ABCD ，其中M 为AD 的中点，N 为BC 的中点．将电荷量为＋q 的粒子，从A 点移动到B 点，电势能减小E 1；将该粒子从D 点移动到C 点，电势能减小E 2.下列说法正确的是( )A ．D 点的电势一定比A 点的电势高B ．匀强电场的电场强度方向必沿DC 方向C ．若A 、B 之间的距离为d ，则该电场的电场强度的最小值为E 1qdD ．若将该粒子从M 点移动到N 点，电场力做的功为E 1＋E 2212. (多选)图中虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面，已知平面b上的电势为2 V．一电子经过a时的动能为10 eV，从a到d的过程中克服电场力所做的功为6 eV.下列说法正确的是( )A．平面c上的电势为零B．该电子可能到达不了平面fC．该电子经过平面d时，其电势能为4 eVD．该电子经过平面b时的速率是经过d时的2倍13.如图所示,水平绝缘粗糙的轨道AB与处于竖直平面内的半圆形绝缘光滑轨道BC平滑连接,半圆形轨道的半径R=0.4 m,在轨道所在空间存在水平向右的匀强电场,电场线与轨道所在的平面平行,电场强度E=1.0×104N/C。

压轴题06电场力的性质和电场能的性质考向一/选择题：电场中的一线一面一轨迹问题考向二/选择题：电场中的三类图像考向三/选择题：电场中带电体的各类运动考向一：电场中的一线一面一轨迹问题1.两种等量点电荷的电场强度及电场线的比较比较等量异种点电荷等量同种点电荷电场线分布图电荷连线上的电场强度沿连线先变小后变大O 点最小,但不为零O 点为零中垂线上的电场强度O 点最大,向外逐渐减小O 点最小,向外先变大后变小关于O 点对称位置的电场强度A 与A'、B 与B'、C 与C'等大同向等大反向2.“电场线+运动轨迹”组合模型模型特点:当带电粒子在电场中的运动轨迹是一条与电场线不重合的曲线时,这种现象简称为“拐弯现象”,其实质为“运动与力”的关系。

运用牛顿运动定律的知识分析:(1)“运动与力两线法”——画出“速度线”(运动轨迹在某一位置的切线)与“力线”(在同一位置电场线的切线方向且指向轨迹的凹侧),从二者的夹角情况来分析带电粒子做曲线运动的情况。

(2)“三不知时要假设”——电荷的正负、电场的方向、电荷运动的方向,是题目中相互制约的三个方面。

若已知其中一个,可分析判定各待求量;若三个都不知(三不知),则要用“假设法”进行分析。

3．几种典型电场的等势面电场等势面重要描述匀强电场垂直于电场线的一簇平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场连线的中垂线上电势处处为零等量同种(正)点电荷的电场两点电荷连线上，中点的电势最低；中垂线上，中点的电势最高4．带电粒子在电场中运动轨迹问题的分析方法(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负。

(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等。

(3)根据动能定理或能量守恒定律判断动能的变化情况。

考向二：电场中的三类图像（一）φ-x 图像1.电场强度的大小等于φ-x 图线的斜率的绝对值,电场强度为零处,φ-x 图线存在极值,其切线的斜率为零。

第22课电场能的性质1．四个关于电场能的概念的理解和应用——电势能、电势、等势面、电场力做功(1)(2015全国Ⅰ，6分)如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ。

一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等。

则()A．直线a位于某一等势面内，φM>φQB．直线c位于某一等势面内，φM>φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功答案：B解析：电子带负电荷，电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，有W MN＝W MP<0，而W MN＝qU MN，W MP＝qU MP，q<0，所以有U MN＝U MP>0，即φM>φN＝φP，匀强电场中等势线为平行的直线，所以NP和MQ分别是两条等势线，有φM＝φQ，故A项错误、B项正确。

电子由M点到Q点过程中，W MQ＝q(φM－φQ)＝0，电子由P点到Q点过程中，W PQ＝q(φP－φQ)>0，故C项、D项均错误。

2．比较电势高低和电势能大小的方法a．依据电场线方向比较电势高低和电势能大小(2)(多选)(2013江苏单科，4分)将一电荷量为＋Q的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等。

a、b为电场中的两点，则()A．a点的电场强度比b点的大B．a点的电势比b点的高C．检验电荷－q在a点的电势能比在b点的大D．将检验电荷－q从a点移到b点的过程中，电场力做负功答案：ABD解析：电场线的疏密表示电场强度的大小，a点附近的电场线较密集，则a点的电场强度大于b点的电场强度，故A项正确。

a点所在的电场线从Q出发到不带电的金属球终止，所以a点的电势高于金属球的电势，而b点所在处的电场线从金属球发出到无穷远，所以金属球的电势高于b点的电势，故B项正确。
