水下C25砼配合比设计计算书

C25水下混凝土配合比设计书一、计算初步配合比1、确定混凝土试配强度f cu,of cu,o=f cu,k+1.645δ=25+1.645×5=33.2MPa2、确定水灰比W/C根据设计规范结合经验选定W/C=0.553、确定单位用水量m wo结合《普通混凝土配合比设计规程》JGJ55—2000及以往施工经验选定m wo为240Kg/m34、计算单位体积水泥用量m com co= m wo/ (W/C)=240/0.55=436kg/m35、确定砂率βs根据规范结合以往施工经验选定βs=40%6、计算单位砂、石用量m so及m gom so /ρs+ m go/ρg=1000-m co/ρc-m wo/ρw-10αm so/(m so+m go)= βs将m co =436，m wo =240，m co =3.1，ρw =1.0，α=1.0，ρs=2.60，ρg=2.75，βs=40%代入公式计算得m so=656 kg/m3，m go=984 kg/m37、初步配合比如下m co：m so：m go：m wo=436：656：984：240=1：1.50：2.26：0.55二、提出基准配合比1、按处步配合比试拌25L混凝土，各种材料用量如下水泥：436×0.025=10.90 kg水：240×0.025=6.00 kg砂：656×0.025=16.40 kg碎石：984×0.025=24.60kg2、调整工作性经拌和检测混凝土塌落度为18.5mm,粘聚性保水性良好。

3、提出基准配合比m co：m so：m go：m wo=10.90：16.40：24.60：6.00=1：1.50：2.26：0.55三、确定试验室配合比1、检验强度采用水灰比分别为0.50、0.55、0.60拌和三种混凝土A、B、C各25L，砂石用量保持不变，水用量也不变其中三种配比中水泥用量如下：A组为12.00 kg，B组为10.90 kg,C组为10.00 kg。

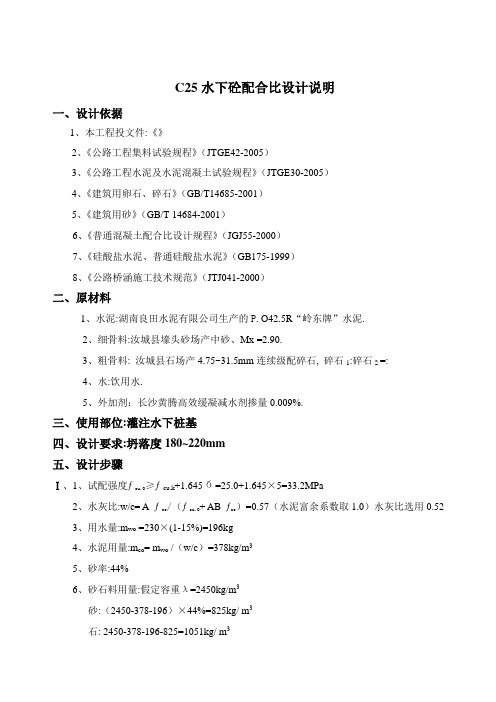

C25水下砼配合比设计说明一、设计依据1、本工程投文件:《》2、《公路工程集料试验规程》（JTGE42-2005）3、《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）4、《建筑用卵石、碎石》（GB/T14685-2001）5、《建筑用砂》（GB/T 14684-2001）6、《普通混凝土配合比设计规程》（JGJ55-2000）7、《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）8、《公路桥涵施工技术规范》（JTJ041-2000）二、原材料1、水泥:湖南良田水泥有限公司生产的P.O42.5R“岭东牌”水泥.2、细骨料:汝城县壕头砂场产中砂、Mx =2.90.3、粗骨料: 汝城县石场产4.75~31.5mm连续级配碎石, 碎石1:碎石2 =:4、水:饮用水.5、外加剂：长沙黄腾高效缓凝减水剂掺量0.009%.三、使用部位:灌注水下桩基四、设计要求:坍落度180~220mm五、设计步骤≥ƒcu.k+1.645б=25.0+1.645×5=33.2MPaⅠ、1、试配强度ƒcu.O2、水灰比:w/c= Aƒ ce/（ƒ cu.O+ ABƒce）=0.57（水泥富余系数取1.0）水灰比选用0.523、用水量:m wo =230×(1-15%)=196kg4、水泥用量:m co= m wo /（w/c）=378kg/m35、砂率:44%6、砂石料用量:假定容重λ=2450kg/m3砂:（2450-378-196）×44%=825kg/ m3石: 2450-378-196-825=1051kg/ m3每立方材料用量:水泥:砂:碎石1:碎石2:水=378:825:1051:196:3.40（kg）理论配合比:水泥:砂:碎石1:碎石2:水=1:2.14:0.95:1.77:0.51:0.017、试拌25L所需材料为:水泥9.6kg 砂20.58kg 碎石1 9.15kg 碎石2 17.02kg 水4.90kg实测塌落度: mm mm mm实测砼容重:= kg/m3 γ= kg/m3Ⅱ、1、减小水灰比0.05:w/c= 0.462、用水量:wo =196kg3、水泥用量:co= m wo /（w/c）=426kg/m34、砂率:43%5、砂石料用量:假定容重λ=2450kg/m3砂:(2450-426-196）×43%=786kg/ m3石:2450-426-196-786=1042kg/ m3每立方材料用量:水泥:砂:石1:石2:水=426:786:365:677:196:4.26（kg）理论配合比:水泥:砂:碎石1:碎石2:水=1:1.84:0.86:1.59:0.46:0.016、试拌25L所需材料为:水泥10.65kg 砂19.65kg 碎石19.13kg 碎石2 16.92kg 水4.90kg 实测坍落度: mm mm mm实测砼容重:γ= kg/m3γ= kg/ m3Ⅲ、1、增大水灰比0.05:w/c= 0.562、用水量:m wo =196kg/m33、水泥用量:m co= m wo /（w/c）=350kg/m34、砂率:45%5、砂石料用量:假定容重λ=2450kg/m3砂:（2450-350-196）×43%=819kg/ m3碎石:2450-350-196-819=1085kg/ m3每立方材料用量:水泥:砂:碎石1:碎石2:水= 350:819:380:705:196:3.50（kg）理论配合比:水泥:砂:碎石1:碎石2:水=1:2.34:1.09:2.01:0.56:0.016、试拌25L所需材料为:水泥8.75kg 砂20.48kg 碎石1 9.50kg 碎石2 17.62kg 水4.90kg实测坍落度：mm mm mm实测砼容重：γ= kg/m3 γ= kg/m3六、试验室配合比根据基准配合比0.51,减小水灰比0.46,增大水灰比0.56依据7天抗压强度,七、根据试验室试拌情况及7天混凝土抗压强度,试验室推荐理论配合比为每立方材料用量:水泥:砂:碎石1:碎石2:水=384:823:366:681:196:3.84（kg）理论配合比:水泥:砂:碎石1:碎石2:水=1:2.14:0.95:1.77:0.51:0.01商漫高速公路N19标试验室2006年11月2日。

C25砼配合比计算书一、 配制强度 (fcu,o )根据《普通混凝土配合比设计规程》（JGJ55-2011）混凝土的配制强度采用下式确定：f cu,0≥f cu,k ＋1.645σ f cu,0=25+1.645×5.0=33.2（MPa ） 二、水灰比W/BW/B= ==0.53 取W/C=0.53三、每立方混凝土用水量 (m w )①根据《JGJ55-2011》第5.2.1条并结合以往施工经验，设计混凝土的坍落度选定为160㎜，则选取m w =205+（160-90）÷20×5=222.5 kg 。

②掺高性能减水剂混凝土用水量计算经对比试验JK-2高效减水剂的减水率为16.0% m wa =222.5×(1-16.0%)=187 kg 四、每立方米混凝土水泥用量 (m c )m c =m w ÷w/B =187÷0.53=353(kg) 五、确定砂率βs依据第5.4.1条，选取βs =43%。

六、确定粗集料(m g )和细集料(m s )用量：假定容重为2360 kg/m 3根据：m c + m g + m s + m w = m cp 及βs= m s ÷(m g +m s ) ×100%αα× f bf cu,0+αα×αb ×f b 0.53×37.5 33.2＋0.53×0.2×37.5计算得：m g=1037 kg m s=783 kg七、每立方米基准砼材料用量(kg)水泥：砂：碎石：水：外加剂=353：783：1037：187：7.77八、以基准砼配合比为基础，用等量取代法计算粉煤灰砼配合比：①依据《GBJ146-90》选取掺合料取代水泥率βck=20%。

②计算粉煤灰砼水泥用量（m c1）m c1=353×（1-20%）=282 (kg)③每立方粉煤灰砼的粉煤灰用量（m F）选取粉煤灰掺量为胶凝材料总量的20%。

C25混凝土配合比设计一、混凝土设计强度：fcu,k =25.0 MPa，试配强度为33.2MPa，坍落度30~50mm。

使用部位：路基路面排水工程（如超高排水段预制C25钢筋砼纵向排水沟）等。

二、使用原材料：1、水泥：江西玉山万年青水泥有限公司产的万年青牌P.O 42.5R水泥，经试验，各项技术指标符合规范要求。

2、砂：上饶县虎岩砂场的河砂，经试验，各项技术指标符合规范要求。

3、碎石：上饶县应家采石场生产的13.2~19㎜碎石及4.75~13.2mm碎石，按75：25比例掺配而成5~20mm连续级配碎石，经试验，各项技术指标符合规范要求。

4、水：自来水。

三、设计规程：1、JGJ55-2011《普通混凝土配合比设计规程》2、JTG/TF50-2011《公路桥涵施工技术规范》3、JTGE30-2005《公路工程水泥及水泥混凝土试验规程》4、JTGE42-2005《公路工程集料试验规程》5、S320国道上饶城区改建项目S6标设计图纸四、设计参数：1、保证率95%，系数为1.6452、强度标准差：5.0MPa，碎石回归系数aa =0.53 ； ab=0.20五、计算过程：1、确定混凝土配制强度：由于无统计资料，根据JGJ55-2011设计规程，C25砼强度标准差σ取值为5MPa。

由公式（4.0.1-1）得：fcu，o =fcu，k+1.645σ=25+1.645×5=33.2MPa2、计算水胶比W/B：根据JGJ55-2011，查表5.1.2得αa=0.53,αb=0.20。

fb=γfγs fce=γfγs γ c fce,g=1*1*1.16*42.5= 49.3MPa配制C25砼计算的水胶比为W/B=αafb/(fcu,o+αaαbfb)=0.53*49.3/(33.2+0.53*0.20*49.3)=0.68，结合以往经验基准水胶比取值0.50.3、确定用水量：Wa=170 Kg/m34、胶凝材料用量：170/0.50=340Kg/m35、确定砂率为37%，采用混凝土假定容重法，混凝土假定容重2400kg/m3，计算每立方米砂（S）、碎石（G）用量：C + S+ G + W = 2400 ①S/（S+G）*100=37% ②由①、②式解方程：S=699Kg/m3G=1191Kg/m3（4.75~13.2mm 30%；13.2~19 mm 70%）其配合比为：水泥：砂：碎石：水= 340 ：699 ： 1191 ：170 （ Kg/m3 ）此配合比定为16、取三个不同水胶比（水胶比在配合比1基础上分别增加、减少0.05水胶比、用水量不变进行试配）分别为：0.45；0.50；0.557、配合比2，W/B=0.45；砂率37%水泥用量： 170/0.45=378Kg/m3砂（S）、碎石（G）用量为：C + S + G + W = 2400 ①S/（S+G）* 100 = 37% ②由①、②式解方程：S=685 Kg/m3；G=1167Kg/m3故配合比2为：水泥：砂：碎石：水=378：685: 1167: 170 （ Kg/m3 ）8、配合比3，W/B=0.55；砂率取37%水泥用量为：170/0.55=309Kg/m3；砂（S）、碎石（G）用量为：C + F + S + G + W = 2400 ①S/（S+G）*100 =37% ②由①、②式解方程：S= 711 Kg/m3；G=1210Kg/m3故配合比3为：水泥:砂：碎石:水=309: 711 ：1210 ：170（ Kg/m3 ）六、试拌结果请详见配合比试验列表：根据上述试配结果，试验室采用水胶比0.50作为试验室理论配合比即；水泥：砂：碎石：水= 340 ：699 ： 1191 ：170 （ Kg/m3 ）中国建筑股份有限公司320国道上饶城区段改建项目S6标工地试验室2016年4月2日。

C25碎石水下混凝土配合比计算书编号：2007-05 日期：2007-07-26混凝土试配强度：C25 水泥品种及标号：北水P.O42.5掺和料：II级粉煤灰细集料：II区中砂粗骨料：连续级配碎石外加剂：FAC-11、试配强度：σ取5Mpa，f cu,k = 25 Mpa，f cu,o = f cu,k+ 1.645σ = 33.2 Mpa2、水灰比：αa = 0.46，αb = 0.07，f ce = 1.13*42.5=48.0 MpaW/C = αa * f ce /( f cu,o+αa*αb * f ce) = 0.64。

根据经验和强度保证需要，W/C = 0.503、根据JGJ55-2000，坍落度取180-220mm，查表得：用水量= 230Kg/m3，外加剂减水率23%，最终用水量M w = 177Kg/m3，基准混凝土砂率βs = 46%。

4、取代前水泥用量：M co= M w / (W/C) = 354Kg/m35、粉煤灰取代系数：βf=15%，超代系数：δf=1.11，粉煤灰用量：M f = M co* βf* δf = 59Kg/m36、水泥用量：M c= M co *（1-βf）= 301 Kg/m37、外加剂掺量R = 2.2%，固含量A = 40%，8、外加剂用量M外=（M c + M f）*2.2% = 7.9 Kg/m39、实际用水量：M水= M w - M外*（1-A）= 172 Kg/m310、根据容重= M c +M w+M so+ M go + M f + M外= 2410Kg/m3，βs= M so /（M so+ M go），求得砂用量M so =860Kg/m3，石用量M go = 1010Kg/m311、配合比为（单位Kg/m3）：M水=172，M c=301，M f=59，M so =860，M go =1010，M外= 7.9京承高速公路(三期)工程桑园村2号混凝土搅拌站试验室批准审核计算混凝土配合比申请单编号：试表30-08施工单位：/ 工程名称：京承高速公路(密云沙峪沟-市界段)工程工程施工部位：/ 设计强度：C25 水下桩申请强度：C25水下桩要求坍落度：180-220mm 其它技术要求：/搅拌方法：机拌浇捣方法：机振养护方法：标养水泥品种及标号：P.O42.5 出厂日期：2007-07-16 试验编号：C-07-001厂别及牌号：北京水泥厂进场日期：2007-07-16砂子产地及品种：滦平河砂细度模数： 2.7 含泥量：2.0% 试验编号：S-07-001 石子产地及品种：密云碎石最大粒径：26.5mm 含泥量：0.8% 试验编号：G-07-001其它材料：/掺和料名称：粉煤灰外加剂名称：瑞帝斯FAC-1高效减水剂申请日期：2007-07-26 使用日期：/ 申请负责人：/ 联系电话：/混凝土配合比通知单编号：2007-05技术负责人：校核人：试验人：编号:试表07委托编号:________ 2007-05______________ 试验编号:_________ 2007-05_________施工单位: 北京市海龙公路工程公司京承高速公路(三期)工程第十一合同段工程名称及部位:京承高速公路(密云沙峪沟-市界段)工程设计强度: C25水下桩拟配强度:33.2Mpa 要求坍落度:180～220mm 水泥品格及标号: P.O42.5 厂别:北京水泥厂出厂日期:2007-07-16试验编号:C-07-001 砂子产地及品种: 滦平细度模数 2.7 含泥量: 2.0% 试验编号: S-07-001 石子产地及品种:密云碎石最大粒径: 26.5mm 含泥量: 0.8% 试验编号: G-07-001掺和料名称: 粉煤灰产地: 天津华鹏占水泥用量的: 15%___外加剂名称: FAC-1高效减水剂产地: 北京瑞帝斯占水泥用量的: 2.2%施工配合比: 1：0.57：2.86：3.36：0.20：0.026水灰比: 0.50 砂率: 46%制模日期: 2007-07-26 要求龄期: 7d试验块收到日期: 2007-07-27 试块养护条件: 标养试验委托人: /技术负责人:________________校核人:_________________试验人:_____________________报告日期:_2007____年__8_月__02__日编号:试表07委托编号:________ 2007-05______________ 试验编号:_________ 2007-05_________施工单位: 北京市海龙公路工程公司京承高速公路(三期)工程第十一合同段工程名称及部位:京承高速公路(密云沙峪沟-市界段)工程设计强度: C25水下桩拟配强度:33.2Mpa 要求坍落度:180～220mm 水泥品格及标号: P.O42.5 厂别:北京水泥厂出厂日期:2007-07-16试验编号:C-07-001 砂子产地及品种: 滦平细度模数 2.7 含泥量: 2.0% 试验编号: S-07-001 石子产地及品种:密云碎石最大粒径: 26.5mm 含泥量: 0.8% 试验编号: G-07-001掺和料名称: 粉煤灰产地: 天津华鹏占水泥用量的: 15%___外加剂名称: FAC-1高效减水剂产地: 北京瑞帝斯占水泥用量的: 2.2%施工配合比: 1：0.57：2.86：3.36：0.20：0.026水灰比: 0.50 砂率: 46%制模日期: 2007-07-26 要求龄期: 28d试验块收到日期: 2007-07-27 试块养护条件: 标养试验委托人: /技术负责人:________________校核人:_________________试验人:_____________________报告日期:_2007____年__08_月__23__日。

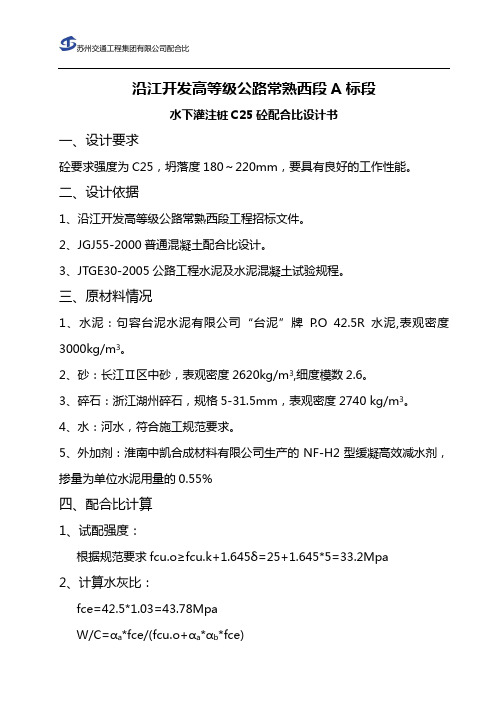

沿江开发高等级公路常熟西段A标段水下灌注桩C25砼配合比设计书一、设计要求砼要求强度为C25，坍落度180～220mm，要具有良好的工作性能。

二、设计依据1、沿江开发高等级公路常熟西段工程招标文件。

2、JGJ55-2000普通混凝土配合比设计。

3、JTGE30-2005公路工程水泥及水泥混凝土试验规程。

三、原材料情况1、水泥：句容台泥水泥有限公司“台泥”牌P.O 42.5R水泥,表观密度3000kg/m3。

2、砂：长江Ⅱ区中砂，表观密度2620kg/m3,细度模数2.6。

3、碎石：浙江湖州碎石，规格5-31.5mm，表观密度2740 kg/m3。

4、水：河水，符合施工规范要求。

5、外加剂：淮南中凯合成材料有限公司生产的NF-H2型缓凝高效减水剂，掺量为单位水泥用量的0.55%四、配合比计算1、试配强度：根据规范要求fcu.o≥fcu.k+1.645δ=25+1.645*5=33.2Mpa2、计算水灰比：fce=42.5*1.03=43.78MpaW/C=αa*fce/(fcu.o+αa*αb*fce)=0.46*43.78/(33.2+0.46*0.07*43.78)=0.58根据现场施工条件和施工经验，采用水灰比W/C=0.543、确定用水量根据规范要求及骨料品种，用水量W=225kg，外加剂掺量0.55%，减水率为15%，实际用水量为191kg4、计算水泥用量C=191/0.54=354kg5、确定砂率βs根据规范要求及施工经验，选择砂率βs=43%6、计算砂石用量（采用体积法）mco/pc+mgo/pg+mso/ps+mwo/pw+0.01α=1βs=mso/(mgo+mso)*100%计算出：mgo=1043kg mso=787kg7、确定基准配合比水泥：石子：砂：水：外加剂=354：1043：787：191：1.95五、配合比试配、调整、确定根据规范试配水灰比采用：W/C1=0.52 W/C2=0.54 W/C3=0.56砂率采用：βs1=43% βs2=43% βs3=43%六、试验结果及配合比确定根据规范标准进行砼拌和物的性能试验和砼的力学性能试验。

盐城市公路工程有限公司204国道海安段扩建工程LJ1标水下灌注桩C25砼配合比设计计算书一、试配要求1、设计强度为C25。

2、坍落度为180～220mm。

二、材料1、水泥：东台磊达牌水泥P•O 32.5级，P c=3100kg/m3。

2、黄砂：芜湖产中砂，级配良好，细度模数2.6，表观密度ρs＝2602kg/m3。

3、碎石：宜兴产碎石，最大粒径31.5mm，为5-31.5mm连续级配(7:3)，表观密度ρg=2713kg/m3。

三、按规程JGJ55-2000进行配合比计算1、确定试配强度f cu，o=f cu,k+1.645×σ=25+1.645×5=33.2MPa2、计算水灰比f ce=γc•f ce，g=1.13×32.5=36.7 MpaW/C=Af ce/(f cu,0+ A•B•f ce)=0.46×36.7/(33.2+0.46×0.07×36.7)=0.49根据经验，将水灰比调整为0.543、选定单位用水量：根据碎石最大粒径31.5mm，及施工要求的拌和物坍落度180～220mm，确定单位用水量m wo=230kg/m3。

4、计算单位水泥用量m com co=m wo/（W/C）=230/0.54=426kg/ m35、确定砂率：根据石子粒径及规范要求，为满足砼和易性要求，确定砂率为41%。

6、用绝对体积法，计算每立方砼粗集料，细集料用量：m co/ρc+m wo/ρw+m so/ρs+m go/ρg+0.01α=1βs=m so/（m go+ m so）×100经计算得m so=680kg/m3 m go=979kg/m3所以试验室初步配合比为:m co：m so：m go：m wo :m=426:680:979:2307、调整工作性，确定基准配合比1）、按计算初步配合比试拌30L砼拌合物，各种材料用量为：水泥 426*0.03= 12.78 kg水 230*0.03= 6.9 kg砂 680*0.03= 20.4 kg碎石 979*0.03= 29.37 kg其中 16～31.5碎石:979*0.03*0.7=20.56 kg5～16碎石:979*0.03*0.3=8.81kg2)、测定坍落度为190 mm,粘聚性和饱水性满足施工和易性要求3)、基准配合比为水泥 : 黄砂 : 石子 : 水426: 680: 979 : 2308、检验强度确定试验室配合比，拟定三个不同水灰比，用水量不变、砂率分别增减1%，具体见下表：经测定A、B、C三组配合比经拌制成型，在标准条件养护28天后，测定其抗压强度值为：A组 30.2MPa 达到设计强度的91%B组 41.2MPa 达到设计强度的146%C组 29.7MPa 达到设计强度的89%故使用B组配合比。

C25混凝土配合比设计书一、设计说明：设计混凝土确定使用部位：水下灌注桩等坍落度选择180-220 mm。

原材料选定：1、莲花P·O 42.5水泥2、漳州浦南天然中砂3、安溪石鼓山隧道4.75-31.5碎石4、四川眉山市乾坤科技-缓凝高效减水剂二、设计依据：依据JGJ55- 《一般混凝土配合比设计规程》进行设计。

三、配合比设计：1、配制强度Fcu,0=25+1.645×5=33.2Mpa2．计算基准水灰比：W／C=αa×f ce／〔f cuo+αa×αb×f ce〕=〔0.46×42.5〕／〔33.2+0.46×0.07×42.5〕=0.573、按耐久性要求复核水灰比：根据JGJ55－《一般混凝土配合比设计规程》，为满足混凝土耐久性和施工和易性，选择水灰比0.513、用水量①70-90mm坍落度取195Kg，以90mm坍落度为基础，按坍落度每增大20mm用水量增加5Kg，计算出未掺外加剂时混凝土用水量：195+（220-90）×5/20=227.5 Kg②掺外加剂时，混凝土用水量：四川眉山市乾坤科技-缓凝高效减水剂，减水率为12%，Mwa=227.5×（1-12%）=200 Kg4、水灰比及水泥用量取0.51水泥用量Mc0=200/0.51=392 Kg5、砂率取41%6、粗集料和细集料用量确实定根据重量法，假定2400Kg/m3混凝土拌和物计算：392+ Ms0+ Mg0+200=2400Kg（Ms0-细集料质量，Mg0-粗集料质量）Ms0/( Ms0+ Mg0)*100%=40%Ms0=723KgMg0=1085Kg7、初步配合比经过试配坍落度达成210，粘聚性良好，达成210mm，粘聚性良好。

遂得出基准配合比：8、配合比调整①、水灰比增加0.05，取0.56；砂率增加1%，取41%②、水灰比降低0.05，取0.46；砂率降低1%，取39%中交三公局莆永项目A4协议段试验室05月9日。

砼设计强度为C 25 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度18-22c m一、 确定试配强度f c u o f c u k =25 σ=5 f c u o =f c u k +1.645σ=25+1.645×5=33.225 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.0225.33725.3646.0⨯⨯+⨯=0.49 三、 选择用水量m w m w =235k g /m 3 掺0.6%N F R 减水率18% 235×(1-18%)=193k g /m 3四、 计算水泥用量 m c m c =c w m /ω=49.0193=394 五、 选定砂率βsβs=39% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-193-394mgo mso mso +×100%=βs mgomso mso+=0.39解得 m s o =707 m g o =1106 初步计算基准配合比水泥:砂:石:水:N F R =394:707:1106:193:2.36=1: 1.79:2.81:0.49:0.006七、 用基准水灰比(0.49)与0.47 0.51进行对比试验 当水灰比为0.47时水泥:水:石:砂:N F R =411:193:700:1096:2.47=1:0.47:1.70:2.67:0.006当水灰比为0.51时水泥:水:石:砂:N F R =378:193:713:1116:227=1:0.51:1.89:2.95:0.006砼设计强度为C 30 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度18-22c m一、 确定试配强度f c u o f c u k =30 σ=5 f c u o =f c u k +1.645σ=30+1.645×5=38.23M p a 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.023.38725.3646.0⨯⨯+⨯=0.43 三、 选择用水量m w m w =232k g /m 3 掺0.6%N F R 减水率18% 232×(1-18%)=190k g /m 3四、 计算水泥用量 m c m c =c w m /ω=43.0190=442 五、 选定砂率βsβs=39% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-190-442mgo mso mso +×100%=βs mgomso mso+=0.39解得 m s o =690 m g o =1078 初步计算基准配合比水泥:砂:石:水:N F R =442:690:1078:190:2.65=1: 1.56:2.44:0.43::0.006七、 用基准水灰比(0.43)与0.45 0.41进行对比试验 当水灰比为0.45时水泥:砂:石:水:N F R =422:697:700:1091:190:2.53 =1:1.65:2.59:0.45:0.006 当水灰比为0.41时水泥:砂:石:水:N F R =463:681:1066:190:2.78 =1:1.47:2.30:0.41:0.006砼设计强度为C 25 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度5-7c m一、 确定试配强度f c u o f c u k =25 σ=5 f c u o =f c u k +1.645σ=25+1.645×5=33.225 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.0225.33725.3646.0⨯⨯+⨯=0.49 三、 选择用水量m w m w =185k g /m 3 四、 计算水泥用量 m c m c =c w m /ω=49.0185=378 五、 选定砂率βsβs=33% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-185-378mgo mso mso +×100%=βs mgomso mso+=0.33解得 m s o =606 m g o =1231 初步计算基准配合比水泥:砂:石:水=378:606:1231:185=1:1.60:3.26:0.49七、 用基准水灰比(0.49)与0.47 0.51进行对比试验 当水灰比为0.47时水泥:砂:石:水=394:600:1221:185=1:1.52:3.10:0.47当水灰比为0.51时水泥:砂:石:水=360:611:1241:185=1:1.68:3.42:0.51砼设计强度为C 30 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R 缓凝高效减水剂 坍落度5-7c m一、 确定试配强度f c u o f c u k =30 σ=5 f c u o =f c u k +1.645σ=30+1.645×5=38.23 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.023.38725.3646.0⨯⨯+⨯=0.43 三、 选择用水量m w m w =185k g /m 3 四、 计算水泥用量 m c m c =c w m /ω=43.0185=430 五、 选定砂率βsβs=33% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-185-430mgo mso mso +×100%=βs mgomso mso+=0.33解得 m s o =589 m g o =1196 初步计算基准配合比水泥:砂:石:水=430:589:1196:185=1:1.37:2.78:0.43七、 用基准水灰比(0.43)与0.41 0.45进行对比试验 当水灰比为0.41时水泥:砂:石:水=451:582:1182:185=1:1.29:2.62:0.41当水灰比为0.45时水泥:砂:石:水=411:595:1209:185=1:1.45:2.94:0.45砼设计强度为C 20 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度5-7c m一、 确定试配强度f c u o f c u k =20 σ=5 f c u o =f c u k +1.645σ=20+1.645×5=28.225 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.0225.28725.3646.0⨯⨯+⨯=0.57 三、 选择用水量m w m w =185k g /m 3 四、 计算水泥用量 m c m c =c w m /ω=57.0185=325 五、 选定砂率βsβs=34% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-185-325mgo mso mso +×100%=βs mgomso mso+=0.34解得 m s o =643 m g o =1247 初步计算基准配合比水泥:砂:石:水=325:643:1247:185=1:1.98:3.84:0.57七、 用基准水灰比(0.57)与0.54 0.60进行对比试验 当水灰比为0.54时水泥:砂:石:水=343:636:1236:185=1:1.85:3.60:0,54当水灰比为0.60时水泥:砂:石:水=308:648:1259:185=1:2.10:1.94:0.60砼设计强度为C 15 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度5-7c m一、 确定试配强度f c u o f c u k =15 σ=4 f c u o =f c u k +1.645σ=15+1.645×4=21.58 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.05821725.3646.0⨯⨯+⨯。

C25水下混凝土配合比组成设计我公司承建连霍高速洛三改建工程5标，根据施工规范与设计文件要求。

水泥混凝土试件在规定温度下标准养生7天，抗压强度达到设计要求。

为确保工程质量，降低工程成本，确定最佳配比。

一、设计及试验依据《公路工程水泥混凝土试验规程》（JTG E30-2005）《公路工程集料试验规程》（JTG E42-2005）《普通混凝土配合比设计规程》（JTJ55-2000、J642000）《公路桥涵施工技术规范》（JTJ041-2000）《粉煤灰混凝土应用技术规程》（GBJ146）二、使用部位及设计要求1、使用部位为：桩基。

2、设计强度为25MPa。

3、坍落度为设计180～220mm。

三、原材料产地及规格1、水：饮用水2、砂：宜阳产Ⅱ区中砂，细度模数为2.83，表观密度：2.666g/cm33、水泥：河南义煤集团水泥股份有限公司（“腾跃“牌P.O42.5级）4、碎石：河南新安碎石厂生产的5-10mm、10-20mm掺配成5-25mm连续级配碎石、掺配比例为30、70。

5、外加剂：山西黄腾聚羧酸高性能减水剂，型号：HT-HPC6、粉煤灰：洛阳万基Ⅰ级四、试验流程：原材料试验→制水泥混凝土抗压试块→在规定温度和湿度下养生→其中一组保湿养生7天进行抗压强度试验,另二组试块在规定温度和湿度下继续养生至28天→在试验室进行抗压强度试验→整理试验结果，计算出平均值→核对结果是否满足规定要求。

五、设计计算步骤混凝土设计强度等级C25，水泥历史强度45.2MPa，要求混凝土拌和物坍落度为180～220mm。

1、确定配制强度f cu.o=f cu.k+1.645ó=25.0MPa+1.645×5.0MPa=33.2Mpa.式中 f cu.o—混凝土试配强度(MPa)；f cu.k—混凝土立方体抗压强度标准值（MPa）;ó—混凝土强度标准差（MPa）,取5.0Mpa。

2、计算水灰比W/C=αa·f ce/（f cu.o+αa·αb·f ce）=0.46×45.2/（33.2+0.46×0.07×45.2）= 0.60式中αa、αb—回归系数，碎石取0.46、0.07；f ce—水泥28d抗压强度实测值(MPa).耐久性最大水灰比为0.70，根据经验，结合原材料情况及施工稠度要求，水灰比取0.49。
