SSK550智能型电磁流量计SSK550智能型电磁流量计1、概述电磁流量计是基于法拉第电磁感应定律工作的流量测量仪表，它能测量具有一定电导率的液体体积流量。
由于它的测量精度不受被测液体的粘度、密度、温度以及电导率（允许最低限以上）变化的影响，测量管中没有任何阻碍液体流动的部件，所以几乎没有压力损失。
适当选用测量管中绝缘内衬和测量电极的材料，就可以测量各种腐蚀性（酸、碱、盐等）溶液流量。
尤其是在测量含有固体颗粒的液体如泥浆、矿浆等流量时，更显示出其优越性。
与显示、记录仪表、积算器或调节器配套后，对流量进行检测、积算、调节和控制，并可实现信号的远距离传送。
SSK550智能型电磁流量计是引进德国先进技术和散件组装生产的，具有技术先进、性能稳定、测量精度高、安装方便和无需维护等特点，可广泛用于石油、化工、冶金、矿山、电力、造纸、食品、医药、纺织、化纤等工业领域。
1.1测量原理：电磁流量计的基本原理是法拉弟电磁感应定律，即导电液体在磁场内流动将产生感应电动势。
如图1所示，导电液体流过传感器工作磁场时，在测量管管壁与流动方向和磁场方向相互垂直方向的一对电极间，产生与体积流量成比例的电动势。
电动势的大小可表示如下：E=K B D V式中：E——感应信号电势，V；K——常数；B——磁感应强度，T；D——测量管内径，m；V——测量管内电极断面轴线方向平均流速，m/s该电势通过电缆再传送至转换器，经放大后转换成标准的电流信号或频率信号输出。
图1工作原理图SSK550智能型电磁流量计2、性能简介2.1特点：·适于最小电导率≥5μS/cm的所有液体·无需附加电极的空管测量功能·连续测量，定值报警·可垂直或水平安装·易于安装，电气接线简单，功耗低·流速测量范围：0.1~12米/秒·流速分辨率：0.5毫米/秒·输出：0~20mADC、4~20mADC数字频率输出、数字脉冲输出、报警输出·网络功能：MODBUS、RS-232C、RS-485、REMOTE（HART）通讯接口·掉电时间记录功能，自动记录仪表系统电流间断时间，补算漏计流量·小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制·红外手持操作键盘，可远距离非接触操作转换器所有功能·中文/英文显示方式·内部有三个积算器总量，可分别记录：正向总量、反向总量、差值总量·防护等级IP66（IP68时，选用分体型）·磁场频率可调·PTB认可Ex型2.2技术数据：·励磁方式：低频方波励磁：1/10、1/16、1/25工频高频方波励磁：1/2工频（用于浆液测量）·供电：24VDC，电压范围：16V~36VDC85VAC~250VAC，45~63Hz﹤20W·介质电导率：≥5us/cm·测量范围；0.3~12m/s·测量精度：≥0.5m/s时，优于±0.25%、±0.5%测量值﹤0.5m/s时，±1.25mm/s测量值·重复性：±0.1%测量值·公称通径：DN6—DN1400（1/4”~56”）·公称压力：PNl0—PN100·安装方式：水平或垂直·前直管段：前直管段：≥3×DN后直管段：≥2×DN·防护等级：IP66、IP68·流体方向：双向·温度范围：转换器：环境温度：-10℃ (60)传感器：介质温度：硬橡胶：0~+80℃软橡胶：0~+80℃PTFE/PFA：-40~+150℃PP塑料：0~85℃·阻尼时间：0~50秒·模拟输出：0~10mA，负载电阻：0~1.5kΩ4~20mA，负载电阻：0~750Ω基本误差：0.1%±10µA·脉冲输出：0~100脉冲/秒（高于上限，会丢失脉冲）脉冲当量：0.001~1.000m3/cp0.001~1.000Ltr/cp0.001~1.000USG/cp0.001~1.000UKG/cp脉冲宽度：用户软件设置电气隔离：光电隔离隔离电压：>1000VDC输出驱动：场效应管输出最高承受电压36VDC最大负载电流250mA·频率输出：1~5000Hz电气隔离：光电隔离隔离电压：>1000VDC输出驱动：场效应管输出最高承受电压36VDC最大负载电流250m A·报警输出：四路独立报警输出DOA、DOB、DOC、DOD无源隔离输出，使用时需外接电源（DC3V-DC30V）隔离电压：>1000VDCSSK550智能型电磁流量计输出驱报警触点电气容量100mA·数字通讯：RS-232C 接口：非电气隔离方式RS-485接口：电气隔离方式MODBUS 接口：RTU 格式REMOTE （HART 通讯协议）·小信号切除：0~10%·参数设定：通过四个按键操作利用红外手持操作器操作手机蓝牙APP 通讯操作·显示：LCD ，3行/16字符，带背光百分比、空管比、累加量任选一项及显示实际流量；状态显示；·电气接口：2个M20×1.5电缆套（电源、信号电缆分别引线）3、外形及安装尺寸3.1一体式法兰安装型传感器：SSK550智能型电磁流量计SSK550智能型电磁流量计3.2一体式夹装型传感器：一体式卫生型传感器表4分体式法兰型安装传感器：SSK550智能型电磁流量计SSK550智能型电磁流量计分体式夹装型安装传感器表6分体式卫生型安装传感器4、传感器的选择：选定仪表的口径不一定与管径相同，应视流量而定。
1电磁流量计使用说明书L-magB 系列2020年5月目录一、产品特点 (4)二、概述 (5)2.1.工作原理 (5)2.2.应用领域 (6)三、主要技术参数 (6)3.1.公称通经DN(mm) (6)3.2.流动方向 (6)3.3.精度等级 (6)3.4.被测介质温度 (6)3.5.额定工作压力管道式 (7)3.6.流量测量范围 (7)3.7.电导率范围 (7)3.8.电流输出 (7)3.9.数字频率输出 (7)3.10.供电电源 (7)3.11.直管段长度 (7)3.12.连接方式 (7)3.13.防爆标志：EXd ia[ia Ga]q IIC T6Gb (7)3.14.环境温度湿度：-25℃～+60℃；5%～95%。
(7)3.15.消耗总功率小于：20W。
(7)四、流量计使用说明 (8)4.1.流量计功能说明 (8)4.2.流量计基本电路 (11)五、技术性能指标 (12)5.1.执行标准 (12)5.2.基本参数与性能指标 (12)六、电磁流量计选型说明 (15)6.1.传感器口径的确定 (15)6.2.电极、接地环材料的选择 (16)6.3.衬里材料选择说明 (16)6.4.流量范围的选择 (18)6.5.流量流速对照表 (19)七、转换器操作 (20)7.1.键盘定义与显示 (20)7.2.流量计图片 (21)7.3.转换器接线图 (21)7.4.连接电线电缆特性及连接要求 (25)7.5.数字量输出及计算 (29)7.6.模拟量输出及计算 (32)八、仪表参数设置 (34)8.1.按键功能 (35)8.2.参数设置功能及功能键操作 (36)8.3.功能选择画面 (36)8.4.参数设置菜单 (37)8.5.仪表详细参数说明 (40)九、红外手持遥控键盘 (45)十、流量计报警和故障处理 (46)10.1.仪表无显示 (46)10.2.励磁报警 (46)10.3.空管报警 (46)10.4.测量的流量不准确 (47)十一、安装地点的选择与安装要求 (47)11.1.在选择安装地点时应注意以下几个方面的要求： (47)11.2.在选择管道上位置时应注意以下几点要求： (48)十二、其它 (49)智能电磁流量计是我公司采用国内外先进技术研制开发的全智能型电磁流量计，全中文电磁转换器内核采用高速中央处理器。

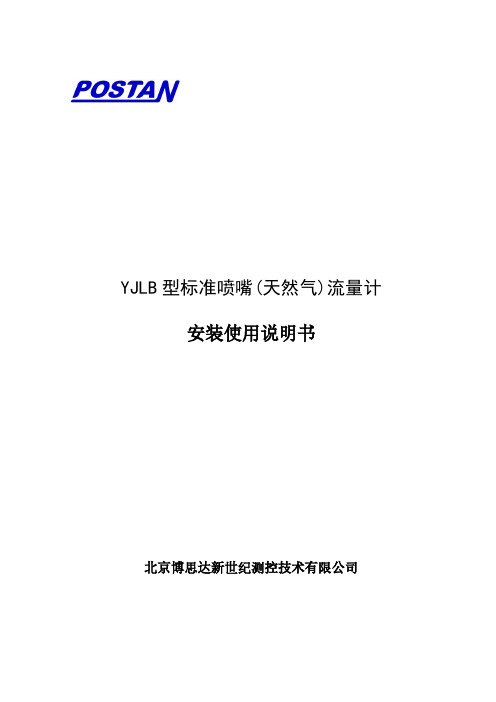

YJLB型标准喷嘴(天然气)流量计安装使用说明书北京博思达新世纪测控技术有限公司目录1．概述 (2)2．工作原理 (2)3．基本参数 (3)4．结构图 (4)5．安装 (5)6．仪表运行准备及操作 (6)7．常见故障处理 (7)1．概述YJLB 型标准喷嘴(天然气)流量计是将标准喷嘴（ISA1932喷嘴）和差压变送器组装成一体与新型流量计算机配套的新型流量仪表，符合ISO5167-2003（E ）、GB/T34166-2017国际和国家标准，可用于天然气的流量（能量）贸易计量。
