弹性时程分析——YJK软件操作篇操作菜单1上部结构计算——弹性时程分析2常用活动菜单——计算参数+计算分析3结果菜单——WDYDA+层位移+层位移角+层剪力+层弯矩+反应谱对比计算参数根据《建筑抗震设计规范》（GB50011-2010）表5.1.2-2，多遇地震，自动对主次方向的峰值加速度取值1第一级对话框——参数输入-弹性时程分析信息次方向的峰值加速度取值取为默认值时，CQC 法结果是考虑了主次波组合情况下的计算结果。
WZQ 中CQC 法的计算结果始终是单向地震下的分量计算结果，未考虑双向地震组合。
所以两份文件的CQC 法计算结果只有在单向地震情况下，次方向的峰值加速度取值取为0时保持一致2只计算主方向地震效应：程序对结构地震波效应的计算结果分为0°与90°两种情况，每种情况又各自有主次两个方向分量的效应。
在后续对弹性时程结果的运用中，次方向的效应一般不会用到3第二级对话框——地震波选择对话框1本级菜单一般条件下无需进行调整2查看反应谱——PGA、EPA、加速度谱、速度谱、位移谱第三级对话框——自动筛选最优地震波组合1地震波组合晒选限制条件➢单条地震波基底剪力满足规范要求——±35%➢地震波组合平均基地剪力满足规范要求——±20%➢平台与第一周期领域平均值筛选——《结构时程分析法输入地震波的选择控制指标》——仅供参考！①一是同欧洲规范，对地震记录加速度反应谱值在[0.1, Tg]平台段的均值进行控制，要求所选地震记录加速度谱在该段的均值与设计反应谱相差不超过10%②二是对结构基本周期T1附近[T1-DT1，T1+DT2 ]段加速度反应谱均值进行控制，要求与设计反应谱在该段的均值相差不超过10%③由于实际结构在大震作用下常进入非线性状态，结构刚度发生退化，结构基本周期随之不断延长，在选取DT1和DT2时，可使DT2=0.5s>=DT1。
Tol为限值1地震波组合晒选限制条件➢单条考虑各地震波组合在第1，2阶周期的平均反应谱值➢必要时，适当增加相邻特征周期的可选地震波或者放宽主次方向地震峰值加速度值以满足以上的限制条件选波文本结果一：wavecombin 2选波文本结果二：wdynaSpec3原则上，任一组合均满足规范要求！计算结果文本结果——wdyna 、wdynaSpec 1内力及位移图形结果——层位移+层位移角+层剪力+层弯矩2地震波与反应谱对比结果3。
弹性时程分析上部结构计算包含了3个主菜单：前处理及计算、设计结果、弹性时程分析。
图为弹性时程分析的各个菜单一、弹性时程分析计算的目标《抗规》5.1.2-3条：（及《高规》4.3.5条）特别不规则的建筑、甲类建筑和表5.1.2-1所列高度范围的高层建筑，应采用时程分析法进行多遇地震下的补充计算；当取三组加速度时程曲线输入时，计算结果宜取时程法的包络值和振型分解反应谱法的较大值；当取七组及七组以上的时程曲线时，计算结果可取时程法的平均值和振型分解反应谱法的较大值。
时程分析法是针对特别不规则结构、特别重要结构、较高结构的补充计算，对于时程分析结果的应用，如《抗规》5.1.2条文说明：应把时程法计算结果的底部剪力、楼层剪力、层间位移和上部结构计算的振型分解反应谱法的结果进行比较，当时程分析法大于振型分解反应谱法时，相关部位的构件内力和配筋作相应的调整。
二、对用户选用的地震波提供符合规范要求的的检测《抗规》5.1.2-3条：采用时程分析法时，应按建筑场地类别和设计地震分组选用实际强震记录和人工模拟的加速度时程曲线，其中实际强震记录的数量不应少于总数的2/3，多组时程曲线的平均地震影响系数曲线应与振型分解反应谱法所采用的地震影响系数曲线在统计意义上相符，其加速度时程的最大值可按表5.1.2-2采用。
弹性时程分析时，每条时程分析曲线所得结构底部建立不应小于振型分解反应谱法的65%，多条时程曲线计算所得结构底部剪力的平均值不应小于振型分解反应谱法计算结果的的80%。
什么是“在统计意义上相符”，如《抗规》5.1.2条文说明：多组时程波的平均地震影响系数曲线与振型分解反应谱法所用的地震影响系数曲线相比，在对应于结构主要振型的周期点上相差不大于20%。
计算结果在结构主方向的平均底部剪力一般不应小于振型分解反应谱法计算结果的80%，每条地震波输入的计算结果不应小于65%。
但计算结果也不能太大，每条地震波输入计算不大于135%，平均不大于120%。

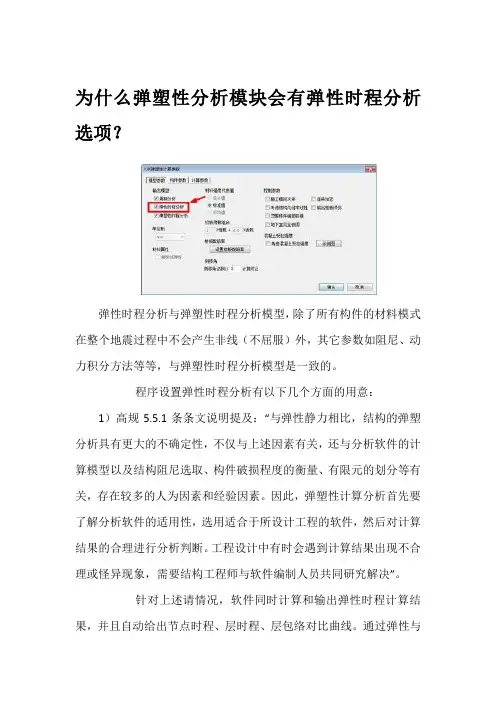

为什么弹塑性分析模块会有弹性时程分析选项？
弹性时程分析与弹塑性时程分析模型，除了所有构件的材料模式在整个地震过程中不会产生非线（不屈服）外，其它参数如阻尼、动力积分方法等等，与弹塑性时程分析模型是一致的。
程序设置弹性时程分析有以下几个方面的用意：1）高规5.5.1条条文说明提及：“与弹性静力相比，结构的弹塑分析具有更大的不确定性，不仅与上述因素有关，还与分析软件的计算模型以及结构阻尼选取、构件破损程度的衡量、有限元的划分等有关，存在较多的人为因素和经验因素。
因此，弹塑性计算分析首先要了解分析软件的适用性，选用适合于所设计工程的软件，然后对计算结果的合理进行分析判断。
工程设计中有时会遇到计算结果出现不合理或怪异现象，需要结构工程师与软件编制人员共同研究解决”。
针对上述请情况，软件同时计算和输出弹性时程计算结果，并且自动给出节点时程、层时程、层包络对比曲线。
通过弹性与
弹塑性曲线的对比，发现结果的不合理与怪异现象。
比如说弹性与弹塑性时程结果出现了量级上的差别时，应排除模型和计算问题。
一般来说，是弹塑性分析结果不合理的概率大，弹性分析结果是比较稳定和可靠的。
2）弹性时程分析结果可以用于评价结构的性能状态。
