❖ 主梁分隔房间，次梁不分隔房间，修改板厚，楼板开洞等都以房间为 单位，所以按主梁输入较方便。
❖ 当主梁输和当次梁输在程序处理上也有很多不同点，计算和绘图结果 也会不同。按主梁中输入的次梁将由SATWE、TAT进行空间整体计算， 由于主次梁的相互作用，主、次梁之间不仅传递竖向力，还传递弯矩 和扭矩，因此能真实地反应结构的刚度，在大多数情况下计算比较准 确；按次梁输入的次梁则不参与整体计算，在TAT或SATWE的“PM 次梁内力与配筋计算”中按连续梁二维计算模式计算，其各支座均无 竖向位移。
柱、梁、斜柱支撑杆件需输入截面形状类型、尺寸及材料。对于墙定 义其厚度，墙高程序自动取层高。对于洞口限于矩形，需输入宽和高的 尺寸。 ❖修改：修改各构件材料和截面尺寸。修改截面尺寸时，如果该构件已经 布置在标准层上，则这些构件同时被修改。
1. 构件布置
❖删除：删除已定义的截面种类。如果该构件已布置在标准层上，则这些 构件一起被删除。 ❖布置：将构件布置在网格或节点上。 ❖清理：将从未使用过的构件从定义表中删除。
（2）网格生成
❖ 轴线显示：打开或关闭轴网的显示。 ❖ 形成网点：将几何线条转变成楼层布置需用的白色节点和红
色网格线。程序经常根据需要自动进行。 ❖ 网点编辑：有六个子菜单。 ❖ 轴线命名：为指定轴线命名。 ❖ 网点查询：用光标指定目标，查询节点坐标或网格长度。 ❖ 网点显示：网点数据显示开关，点击后可显示节点坐标或网
❖ 功能：采用二维内力计算模型进行平面框架、排架结构的内力分 析和配筋计算；根据规范及构造手册要求自动进行构造钢筋配置； 绘制梁柱施工图，且有多种施工图绘制方式供选择。
（3）多高层建筑结构三维分析与设计软件TAT
❖ 功能：对多、高层钢筋混凝土结构以及钢-混凝土组合结构进行内力分析和 配筋计算；进行结构弹性动力时程分析等。

第一章 PUSH&EPDA软件基本功能和运行环境 ................................................ 4
1.1 PUSH&EPDA程序基本功能 .......................................................................... 4 1.2 PUSH&EPDA程序的运行环境 ...................................................................... 5 1.2.1 PUSH&EPDA程序硬件要求..................................................................... 5 1.2.2 PUSH&EPDA程序管理............................................................................. 6 1.2.3 PUSH&EPDA程序数据文件管理 ............................................................ 6 1.3 如何有效地使用弹塑性分析软件PUSH&EPDA ......................................... 7 1.3.1 如何利用PUSH&EPDA程序指导设计 ................................................... 7 1.3.2 如何高效使用PUSH&EPDA程序 ........................................................... 8

4.设计资料：
某五层现浇框架教学楼，建筑平、立、剖面图见图（1-2）、（1-3）、（1-4）、（1-5），现 浇楼、屋盖，室内外高差0.45m，基础顶面距室外地面0.5m，屋顶设50水箱（总重100），抗震设 防裂度为7度，Ⅳ类场地土，近震。混凝土强度等级：梁、板、柱为C30，主筋335变形钢筋，箍 筋235钢筋。框架填充墙采用300×250×110水泥空心砖。
次梁──在房间内布置，且在执行主菜单2时输入的梁。 若在执行主菜单1时输入的梁，程序将该梁当作 主梁。对于圆弧梁，因主菜单2无法输入，可把 它作为主梁输入。次梁不同与主梁，它不再划分 房间，力的传递由次梁到主梁，主梁参与空间整 体计算，次梁作二维连续梁计算，另外，楼板自 动配筋时，板底钢筋会在主梁折断。
第一章的教学目标 了解系列软件包括的内容，熟悉的基本功能及应用范围，了解本课程的工程实例建筑概貌。
1.微机结构系列软件包括有：

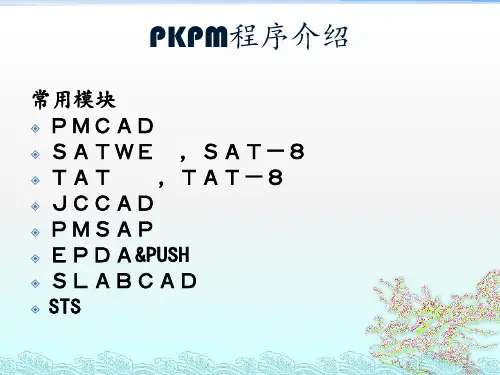

➢结构平面计算机辅助设计软件── ➢钢筋混凝土排架及连续梁结构计算与施工图绘制软件── ➢多、高层建筑结构三维分析软件── ➢高层建筑结构动力时程分析软件── ➢多、高层结构空间有限元分析软件── ➢高精度平面有限元框支剪力墙计算及配筋软件── ➢楼梯计算机辅助设计软件──
➢剪力墙计算机辅助设计软件── ➢钢筋混凝土基本构件设计计算软件── ➢基础（独基、条基、桩基、筏基）软件── ➢箱形基础计算机辅助设计软件── ➢钢结构软件── ➢预应力混凝土结构设计软件── ➢混凝土小型空心砌块软件──
2是中的一个结构平面计算机辅助设计 软件，的基本功能：
一、人机交互建立全楼结构模型 二、自动导算荷载建立恒活荷载库 三、为各种计算模型提供计算所需数据文件 四、为上部结构各绘图模块提供结构构件的精确尺寸 五、为基础设计模块提供底层结构布置与轴线网格布置，还提供上部结构传下的恒活荷载

2. 启动主菜单3输入荷载信息后，程序提示：
本工程荷载是否第一次输入？（Del—返回） 并有如下三项选择：
1）保留原荷载 2）第一次输入 3）由建筑传来
3. 荷载信息的输入
楼面荷载
① 楼面荷载分恒载与活载
可以根据各房间的情况进行修正均布恒载或 布活荷载值（KN/m2）。
② 层间拷贝
将上一层的各房间楼面荷载拷贝到本层。 只有上层与本层的房间形心重合的房间才能拷贝。
4.工程实例中构件截面尺寸估算
⑴根据结构平面布置图进行框架梁截面尺寸估算 ⑵柱截面尺寸估算 ⑶楼板厚度
5.构件定义
⑴柱定义 ⑵主梁定义
6.楼层定义
⑴柱布置 ⑵主梁布置 ⑶偏心对齐 ⑷本层信息 ⑸换标准层
7.荷载定义 8.楼层组装 9.设计参数 10.保存文件 11.退出程序 12.工程实例的楼层形成
⑵100厚钢筋混凝土现浇楼面
25 KN m3 0.1 25 2.5 KN m2
⑶30厚C20细石混凝土面层
20 KN m3 0.03 24 0.72 KN m2
总计
墙面恒载：
⑴20厚底混合砂浆双面粉刷 17 KN m3 0.0417 0.68 KN m2
⑵水泥空心砖 10.3 KN m3 0.2510.3 2.58 KN m2
节点荷载
此项供输入平面节点上的某些附加 荷为正。内容与操作过程与梁间荷载相类 似。
次梁荷载
此项供输入一级次梁及交叉次 梁上的附加荷载。选择此项后，可用 光标捕捉到所需次梁，按回车键，即 可按提示输入一组次梁荷载。程序将 自动把一级次梁荷载按两端简支往主 梁上倒算，交叉次梁时做交梁内力分 析，并将其支座反力导算到主梁上。
它在国内设计市场占有绝对优势， 拥有8000家设计院用户。

荷载输入：输入梁、柱、墙以及节点荷载。
楼面恒活：依照从下至上的次序定义荷载标准层。但凡楼面均布恒载和活载都一样 的相邻楼层都应视为同一荷载标准层，只需输入一次。
设计参数：输入构造总信息、材料信息、地震信息、风载信息、绘图参数等。
楼层组装：进展构造竖向布置。每一个实际楼层都要确定其属于哪一个构造标准层、 属于哪一个荷载标准层，其层高为多少，从而完成楼层的竖向布置。
板既可以按弹性考虑，也可以按刚性板考虑，是一种接近实际状况的模型。由于构 造自由度数增多，计算工作量增加，效率降低。 ❖ 当构造布置较规章时，承受TAT即能满足精度要求，效率较高。当构造简洁，存在 较多布置不规章的简洁剪力墙，或楼板局部开大洞时，应选用SATWE。 ❖ SAT-8用于八层以下的多层构造。
〔3〕楼层定义：平面布置的核心程序
1. 构件布置 2. 本层信息 3. 本层修改 4. 截面显示 5. 绘墙线和绘梁线 6. 偏心对齐 7. 换标准层 8. 层编辑
构件布置
1. 构件布置
❖新建：定义各类构件〔柱、梁〔包括梁和次梁〕、墙、洞口、斜杆〕 的材料和截面尺寸。 ❖ 柱、梁、斜柱支撑杆件需输入截面外形类型、尺寸及材料。对于墙定 义其厚度，墙高程序自动取层高。对于洞口限于矩形，需输入宽和高的 尺寸。 ❖修改：修改各构件材料和截面尺寸。修改截面尺寸时，假设该构件已经 布置在标准层上，则这些构件同时被修改。
1. 构件布置
❖删除：删除已定义的截面种类。假设该构件已布置在标准层上，则这些 构件一起被删除。 ❖布置：将构件布置在网格或节点上。 ❖清理：将从未使用过的构件从定义表中删除。
1. 构件布置
柱布置在节点上，每节点上只能布置一根柱。梁、墙布置在网格上，两节点之间的一段网格上仅能布置一根梁或墙， 梁墙长度即是两节点之间的距离。洞口也布置在网格上，可在一段网格上布置多个洞口。

03
CATALOGUE
PKPM软件高级功能学习
建模与参数设置
建模技巧
掌握建模的基本原则，如几何模型的建立、材料属性的定义、截面特性的设定等，以便更准确地模拟 实际结构。
参数化设计
利用参数化设计方法，通过编程语言或脚本实现对模型中关键参数的调整，提高建模效率和灵活性。
结构分析
多种分析方法
了解并掌握PKPM软件提供的多种结构分 析方法，如线性静力分析、动力分析、 弹塑性分析等，以便根据实际需求选择 合适的方法。
06
CATALOGUE
PKPM软件发展趋势与展望
软件技术发展
云计算技术
利用云计算技术实现软件服务的云端化，为用 户提供更加便捷、高效的服务。
大数据分析
通过大数据分析技术，对软件运行过程中的数 据进行分析，优化软件性能，提高用户体验。
人工智能技术
引入人工智能技术，实现软件智能化，提高软件自动化水平。
VS
复杂结构分析
学习如何对复杂结构进行分析，包括多高 层建筑、大跨度结构、组合结构等，掌握 相应的分析技巧和注意事项。
设计优化
优化算法
了解并掌握PKPM软件提供的优化算法，如遗传算法、子群算法等，以便对结构进行 更有效的优化设计。
优化实践
通过实际案例的优化设计实践，深入理解优化设计的流程、技巧和注意事项，提高优化 设计能力。
02
03
分析设置
根据设计要求，对模型施加恒载 、活载、风载、地震作用等外部 荷载。
选择适当的分析方法（如线性、 非线性等）和参数，进行结构分 析。
结果解读与优化
结果解读
根据软件输出的结果，分析结构的受力性能、变形情况等，判断是 否满足设计要求。

7、动力时程分析7.1结构的弹性动力时称分析（图01 ）图01主界面图1 主菜单表5.1.2.1 采用时程分析法的房屋高度范围度、烈度、场地类别房屋高度范围8度Ⅰ、Ⅱ类和>1007`度8度Ⅲ、Ⅳ类>809度>601.1 结构的弹性动力时程分析（图1.1）：位置：主菜单\结构的弹性动力时称分析图1 地震波选择操作说明及规范链接：○〈选择地震波〉：选用不少于二组的实际强震记录，一组人工模拟的加速度时程曲线。

见〈建筑抗震设计规范〉[GB50011-2019]第5.1.2条。

○〈地震波信息〉：纵坐标示〈加速度〉，横坐标示记录时间。

○〈峰值加速度值〉：最大值见〈建筑抗震设计规范〉[GB50011-2019]5.1.2条表5.1.2.-2 时程曲线最大值地震影响6度7度8度9度多遇地震18 35(55) 70(110) 140罕遇地震220(310) 4000(510) 620○方向：计算单向地震时，主分量峰值加速度赋正确值，其它赋0；计算双向地震时，主、次分量峰值加速度赋正确值，其它赋0；○楼层剪力、楼层弯矩不分塔统计：应勾选。

1.2分析参数（图1.2）：位置：主菜单\分析参数图1.2 弹性动力时程分析参数操作说明及规范链接：○〈地震波主方向与X轴夹角〉：可用90。

○〈主分量峰值加速度〉：○〈次分量峰值加速度〉：○〈垂直分量峰值加速度〉：计算单向地震时，主分量峰值加速度赋正确值，其它赋0；计算双向地震时，主、次分量峰值加速度赋正确值，其它赋0；○〈结构阻尼比〉：钢筋混凝土结构：0.05；小于12层纲结构：0.03；大于12层纲结构：0.035。

○〈第一条地震波放大系数〉：可不放大。

○〈第二条地震波放大系数〉：可不放大。

○〈第三条地震波放大系数〉：可不放大。

2.1、时程分析结果图形显示（图2.1）：位置：主菜单\时程分析结果图形显示图2.1.位置菜单2.1.1动力时程分析结果（WDYNA.OUT1）：位置：位置菜单\动力时程分析结果WDYNA.OUTWDYNA.OUT动力时程分析结果2.1.2 最大楼层位移曲线（图2.1.2）：位置：位置菜单\最大楼层位移曲线图2.1.2最大楼层位移曲线2.1.3 最大层间位移角曲线（图2.1.3）：位置：位置菜单\最大层间位移角曲线图2.1.3最大层间位移角曲线2.1.4 最大楼层剪力曲线（图2.1.4）：位置：位置菜单\最大楼层剪力曲线图2.1.4最大楼层剪力曲线2.1.5 最大楼层弯矩曲线（图2.1.5）：位置：位置菜单\最大楼层弯矩曲线图2.1.5最大楼层弯矩曲线7.2EPDA/PUSH（图02 ）图02主界面采用弹塑性静、动力分析范围1、甲类建筑及9度区的乙类建筑；2、7-9度区楼层屈服强度系数小于0.5的框架结构；3、高度大于150m的钢结构；4、采用隔震和消能减震设计的结构；5、9度及8度Ⅲ、Ⅳ类高大厂房的排架见〈建筑抗震设计规范〉[GB50011-2019]5.5.2条1、生成弹塑性静、动力分析数据（图1）：位置：主界面\生成弹塑静、动力分析数据图1位置菜单1.1、接力SATWE或PMSAP生成三维弹塑性模型（图1.1.A-C）：位置：位置菜单\接力SATWE或PMSAP生成三维弹塑性模型图1.1.A图1.1.B图1.1.C操作说明：○由图A选择单项。

X向、Y向相对偶然偏心：默认为规范值0.05
计算振型个数：试算取9~15个
活荷重力荷载代表值系数：默认取0.5
.
31
周期折减系数：填充墙对结构刚度的影响
结构阻尼比、特征周期、地震影响系数最 大值：用于确定设计反应谱曲线。
用于12层以下规则砼框架结构薄弱层验算 的地震影响系数最大值:即罕遇地震影响系 数最大值。
梁活荷不利布置最高层号：高层建筑中， 当楼面活荷载大于4KN/m2时，应考虑楼面 活荷载不利布置引起的梁内力的增大。
柱、墙、基础活荷载折减系数：根据使用 功能可修改。
.
34
调整信息
.
35
梁端调幅系数：一般取0.85。
梁设计弯矩放大系数：不与“活载不利布置”同时 考虑。
梁扭矩折减系数：考虑楼板作为梁翼缘作用，对满 足刚性楼板假定的现浇楼盖，可取0.4~0.5。
按混凝土规范B.0.4条考虑柱二阶效应:排架 结构继续沿用02版规范中的 法考虑排架 结构的P-△效应。
指定的过渡层个数、各过渡层层号:根据实际 情况确定。
柱配筋计算原则：一般按单偏压计算，双偏 压复核角柱。
.
40
配筋信息
.
41
梁、柱主筋强度：需在PMCAD“楼层定义” 中的“本层信息”中输入。
数会影响结构周期，影响构件内力。
.
26
墙元侧向节点信息：出口节点精度高，内部节点 精度低；程序强制为出口节点
结构材料信息：程序选择对应的规范进行设计。
结构体系：用来对应规范中相应的调整信息。
恒活荷载计算信息：施工模拟3最准确的施工模 拟。
风荷载计算信息：一般都要计算风载
地震作用计算信息：一般都要计算水平地震

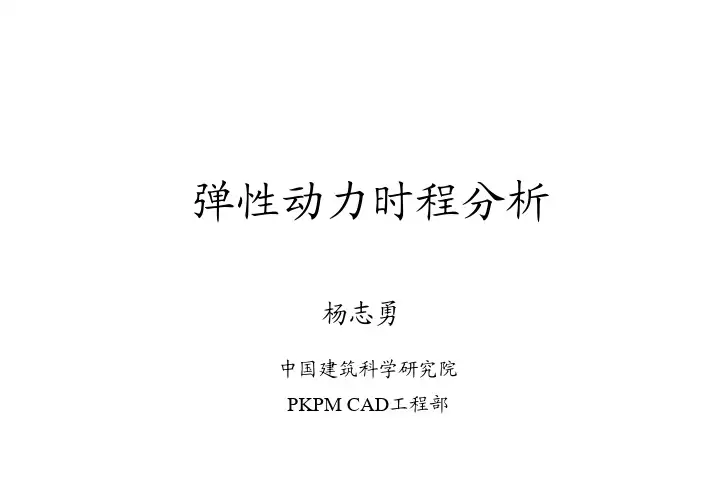

弹性动力时程分析杨志勇中国建筑科学研究院PKPM CAD工程部•弹性时程分析基本概念、规范规定•弹性时程分析的具体实现•三向地震波合理选取和人工定义需要重点理解的概念：“平均值、较大值”“统计意义上相符”“两组天然、一组人工波”“基底剪力”“层间位移角”《建筑抗震设计规范》GB50011-2001第5.1.2条第3点特别不规则的建筑、甲类建筑和表5.1.2-1所列高度范围的高层建筑，应采用时程分析法进行多遇地震下的补充计算，可取多条时程曲线计算结果的平均值与振型分解反应谱法计算结果的较大值。

采用时程分析法时，应按建筑场地类别和设计地震分组选用不少于二组的实际强震记录和一组人工模拟的加速度时程曲线，其平均地震影响系数曲线应与振型分解反应谱法所采用的地震影响系数曲线在统计意义上相符，其加速度时程的最大值可按表5.1.2-2 采用。

弹性时程分析时每条时程曲线计算所得结构底部剪力不应小于振型分解反应谱法计算结果的65%，多条时程曲线计算所得结构底部剪力的平均值不应小于振型分解反应谱法计算结果的80%。

《高层混凝土结构技术规程》JGJ3-2002第3.3.4条第3点7～9度抗震设防的高层建筑，下列情况应采用弹性时程分析法进行多遇地震下的补充计算：1）甲类高层建筑结构；2）表3.3.4 所列的乙、丙类高层建筑结构；3）不满足本规程第4.4.2～4.4.5条规定的高层建筑结构；(楼层刚度比、抗剪承载力、竖向构件不连续、局部内收) 4）本规程第10章规定的复杂高层建筑结构；（带转换层、加强层、错层、联体、多塔）5）质量沿竖向分布特别不均匀的高层建筑结构。

《高层混凝土结构技术规程》JGJ3-2002第3.3.5条按本规程第3.3.4 条规定进行动力时程分析时，应符合下列要求：1 应按建筑场地类别和设计地震分组选用不少于二组实际地震记录和一组人工模拟的加速度时程曲线，其平均地震影响系数曲线应与振型分解反应谱法所采用的地震影响系数曲线在统计意义上相符，且弹性时程分析时，每条时程曲线计算所得的结构底部剪力不应小于振型分解反应谱法求得的底部剪力的65％，多条时程曲线计算所得的结构底部剪力的平均值不应小于振型分解反应谱法求得的底部剪力的80％；2 地震波的持续时间不宜小于建筑结构基本自振周期3～4倍，也不宜少于12s，地震波的时间间距可取0.01s或0.02s；4 结构地震作用效应可取多条时程曲线计算结果的平均值与振型分解反应谱法计算结果的较大值。

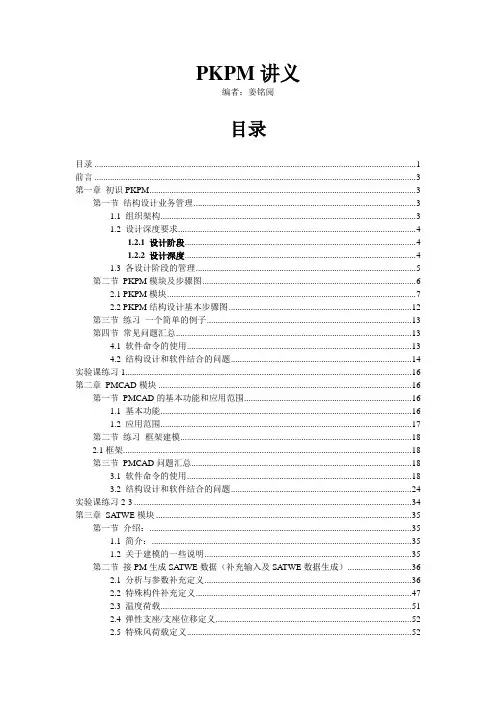

PKPM讲义编者：姜铭阅目录目录 (1)前言 (3)第一章初识PKPM (3)第一节结构设计业务管理 (3)1.1 组织架构 (3)1.2 设计深度要求 (4)1.2.1 设计阶段 (4)1.2.2 设计深度 (4)1.3 各设计阶段的管理 (5)第二节PKPM模块及步骤图 (6)2.1 PKPM模块 (7)2.2 PKPM结构设计基本步骤图 (12)第三节练习一个简单的例子 (13)第四节常见问题汇总 (13)4.1 软件命令的使用 (13)4.2 结构设计和软件结合的问题 (14)实验课练习1 (16)第二章PMCAD模块 (16)第一节PMCAD的基本功能和应用范围 (16)1.1 基本功能 (16)1.2 应用范围 (17)第二节练习框架建模 (18)2.1框架 (18)第三节PMCAD问题汇总 (18)3.1 软件命令的使用 (18)3.2 结构设计和软件结合的问题 (24)实验课练习2-3 (34)第三章SATWE模块 (35)第一节介绍： (35)1.1 简介： (35)1.2 关于建模的一些说明 (35)第二节接PM生成SATWE数据（补充输入及SATWE数据生成） (36)2.1 分析与参数补充定义 (36)2.2 特殊构件补充定义 (47)2.3 温度荷载 (51)2.4 弹性支座/支座位移定义 (52)2.5 特殊风荷载定义 (52)2.7 生成SATWE数据文件及数据检查 (54)2.8 修改构件计算长度系数 (54)2.9 水平风荷载查询修改 (54)2.10 人防荷载 (55)第三节SATWE前处理的注意事项 (55)第四节结构整体分析与构件配筋计算 (56)4.1 结构内力，配筋计算 (56)4.2 PM次梁内力与配筋计算 (58)4.3 分析结果图形和文本显示 (58)4.4 结构的弹性动力时程分析和框支剪力墙分析 (61)4.5 复杂楼板有限元分析 (62)第五节SATWE常见问题汇总 (63)5.1 软件使用问题 (63)5.2 结构设计与软件的结合问题 (63)第六节练习框架结构 (68)实验课 (69)第四章JCCAD (69)第一节介绍 (69)1.1 JCCAD主要功能 (69)1.2 JCCAD一般操作过程 (69)第二节练习 (69)第三节JCCAD常见问题汇总 (70)3.1 软件使用问题 (70)3.1.1 地质资料输入 (70)3.1.2 基础人机交互输入 (71)3.1.2.1 参数输入 (71)3.1.2.2 荷载输入 (72)3.1.2.3 柱下独基 (73)3.1.2.4 桩基础 (73)3.1.2.5 图形管理 (73)3.1.2.6 筏板 (74)3.1.2.7 网格节点 (74)3.1.2.8 重心校核 (74)3.1.3 基础梁板弹性地基梁法计算 (74)3.1.3.2 弹性地基梁结构计算 (74)3.1.3.3 弹性地基板内力配筋计算 (75)3.1.4 桩基承台以及柱独基沉降计算 (75)3.1.5 桩筏筏板有限元计算 (75)3.2 结构设计与软件结合问题 (76)第五章LTCAD、GJ和施工图绘制 (81)第一节LTCAD、GJ和施工图绘制简介 (81)第二节练习 (81)第三节常见问题 (82)3.2 结构与软件结合的问题 (82)第六章JLQ和砖混结构 (89)第七章砖混结构........................................................................................... 错误！未定义书签。

弹性时程分析——YJK软件操作篇操作菜单1上部结构计算——弹性时程分析2常用活动菜单——计算参数+计算分析3结果菜单——WDYDA+层位移+层位移角+层剪力+层弯矩+反应谱对比计算参数根据《建筑抗震设计规范》（GB50011-2010）表5.1.2-2，多遇地震，自动对主次方向的峰值加速度取值1第一级对话框——参数输入-弹性时程分析信息次方向的峰值加速度取值取为默认值时，CQC 法结果是考虑了主次波组合情况下的计算结果。

WZQ 中CQC 法的计算结果始终是单向地震下的分量计算结果，未考虑双向地震组合。

所以两份文件的CQC 法计算结果只有在单向地震情况下，次方向的峰值加速度取值取为0时保持一致2只计算主方向地震效应：程序对结构地震波效应的计算结果分为0°与90°两种情况，每种情况又各自有主次两个方向分量的效应。

在后续对弹性时程结果的运用中，次方向的效应一般不会用到3第二级对话框——地震波选择对话框1本级菜单一般条件下无需进行调整2查看反应谱——PGA、EPA、加速度谱、速度谱、位移谱第三级对话框——自动筛选最优地震波组合1地震波组合晒选限制条件➢单条地震波基底剪力满足规范要求——±35%➢地震波组合平均基地剪力满足规范要求——±20%➢平台与第一周期领域平均值筛选——《结构时程分析法输入地震波的选择控制指标》——仅供参考！①一是同欧洲规范，对地震记录加速度反应谱值在[0.1, Tg]平台段的均值进行控制，要求所选地震记录加速度谱在该段的均值与设计反应谱相差不超过10%②二是对结构基本周期T1附近[T1-DT1，T1+DT2 ]段加速度反应谱均值进行控制，要求与设计反应谱在该段的均值相差不超过10%③由于实际结构在大震作用下常进入非线性状态，结构刚度发生退化，结构基本周期随之不断延长，在选取DT1和DT2时，可使DT2=0.5s>=DT1。

Tol为限值1地震波组合晒选限制条件➢单条考虑各地震波组合在第1，2阶周期的平均反应谱值➢必要时，适当增加相邻特征周期的可选地震波或者放宽主次方向地震峰值加速度值以满足以上的限制条件选波文本结果一：wavecombin 2选波文本结果二：wdynaSpec3原则上，任一组合均满足规范要求！计算结果文本结果——wdyna 、wdynaSpec 1内力及位移图形结果——层位移+层位移角+层剪力+层弯矩2地震波与反应谱对比结果3。

33
PMCAD软件在荷载输入中应注 意的事项
• （1）所有荷载均输入标准值，而非设计值。
• （2）楼面均布恒载应包含楼板自重；增加了 计算板自重的功能，此时楼面均布恒载应扣除 楼板自重。
• （3）梁、墙、柱自重程序自动计算，不需输 入，但框架填充墙需折算成梁间均布线载输入。
• （4）地下室人防设计时，必须输入楼面均布 活载，但人防荷载不计入此项，应到SATWE中 的人防设计信息中输入“人防顶板等效荷载”。 地下室顶板的人防设计应到PMCAD主菜单5楼 板计算时输入人防设计信息中的“人防顶板等34 效荷载”。
• （9）对于柱布置，当柱截面跨越两个或多个 节点时，要注意柱只是布置在了其中的一个节 点上。它与非布置节点处之间如果没有布置构 件，则该柱将孤立地不和其他构件共同工作。
一般应把柱截面内节点间布置上梁。 如下面第一个图，柱以B点为布置的节点，该 柱截面大，跨越了A、B、C共3个节点，这时 只有在A、C间布置梁才能把柱和A、C处的墙 等周边构件联系起来。没有这道梁A、C间楼 板将贯通，不能分成两个房间。 如下面第二个图，柱也是以B点为布置的节点， 如果不在A、C间布置梁，则A、C处的梁都不 32
a) 使其与房间的某边平行或垂直。
b) 非二级以上次梁。
c) 次梁之间有相交关系时，必须相互垂直。
次梁按主梁输入的利弊：
• 优点：
• 1） 能真实地反应结构的刚度，在大多数情况
下计算比较准确。
7
• 2） 输入、编辑方便。
6、 将梁、墙、柱及节点荷载 的在模型中直接输入
8
7、上节点高
1）斜梁的成批输入方式 2）局部抬高（或降低） 3）注意的问题： 斜屋顶处要加长度为零的短柱
对转换的构件图素进行显示和编辑修改。

弹性时程分析考虑了地震动的不确定性，包括 地震波的强度、频率和持续时间等因素。
计算方法
弹性时程分析的计算方法包括直接积分法和振型叠加法。
直接积分法通过数值积分方法直接求解结构在地震作用下的动力方程，适用于复杂结构和大规模系统的 模拟。
振型叠加法利用结构振型进行线性叠加，通过求解各阶振型的地震响应来得到总响应，适用于简单结构 和中小规模系统的模拟。
缺点
计算量大
由于需要考虑地震波的传播过程和结构的动态响应，弹性 时程分析的计算量通常较大，需要高性能的计算资源。
模型简化
为了简化计算，弹性时程分析通常需要对实际结构进行一 些简化，这可能导致分析结果与实际情况存在一定的偏差 。
数据需求大
该方法需要大量的地震记录数据和结构动力响应数据，对 于一些缺乏数据的地区或工程，应用弹性时程分析可能会 受到限制。
案例中可以介绍地下工程弹性时程分析的模型建立、 边界条件设置、结果分析和改进措施等方面的内容， 以帮助观众更好地理解该方法在地下工程抗震设计中 的应用。
案例四：复杂结构体系抗震设计
对于复杂的结构体系，如大跨度结构、高层建筑与裙房组成的结构等，其抗震设计需要充分 考虑不同结构之间的相互作用和影响。弹性时程分析可以为复杂结构体系的抗震设计提供有 效的技术支持。
用范围。
