pkpm软件讲稿-弹性动力时程分析

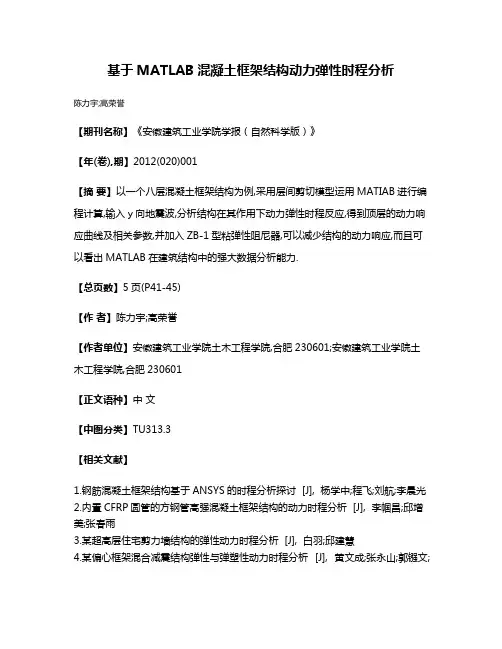

基于MATLAB混凝土框架结构动力弹性时程分析
陈力宇;高荣誉
【期刊名称】《安徽建筑工业学院学报（自然科学版）》
【年(卷),期】2012(020)001
【摘要】以一个八层混凝土框架结构为例,采用层间剪切模型运用MATIAB进行编程计算,输入y向地震波,分析结构在其作用下动力弹性时程反应,得到顶层的动力响应曲线及相关参数,并加入ZB-1型粘弹性阻尼器,可以减少结构的动力响应,而且可以看出MATLAB在建筑结构中的强大数据分析能力.
【总页数】5页(P41-45)
【作者】陈力宇;高荣誉
【作者单位】安徽建筑工业学院土木工程学院,合肥230601;安徽建筑工业学院土木工程学院,合肥230601
【正文语种】中文
【中图分类】TU313.3
【相关文献】
1.钢筋混凝土框架结构基于ANSYS的时程分析探讨 [J], 杨学中;程飞;刘航;李晨光
2.内置CFRP圆管的方钢管高强混凝土框架结构的动力时程分析 [J], 李帼昌;邱增美;张春雨
3.某超高层住宅剪力墙结构的弹性动力时程分析 [J], 白羽;邱建慧
4.某偏心框架混合减震结构弹性与弹塑性动力时程分析 [J], 黄文成;张永山;郭镪文;
肖发平
5.某双塔结构弹性及弹塑性动力时程分析 [J], 庄莉; 冷斌
因版权原因，仅展示原文概要，查看原文内容请购买。

2010版SATWE计算参数选用一、2010版计算参数的选用（PKPM及SATWE）：免责声明：炒饭个人总结，仅用作参考。

以下内容需与PKPM2010版satwe 说明书结合使用。

参数在PKPM中如何实现需参考satwe说明书。

1、总信息：A、“水平力与整体坐标夹角”，此参数一般不做修改。

而是将周期计算结果中输出的“地震作用最大的方向角”填到“斜交抗侧力构件方向附加地震数，相应角度”。

B、PM里的“混凝土容重”框架取26，剪力墙取27。

(现在版本软件PM与SATWE的“混凝土容重”联动),故在PM中布置楼面恒载时一般不勾选“自动计算现浇板厚”，恒载输入数值为“人工计算板自重+装修荷载重”。

C、“钢材容重”暂时默认78，未研究。

D、“裙房层数”此参数仅用来判定底部加强区：即对剪力墙和框剪结构PKPM 总是将裙房以上一层作为加强区判定的一个条件。

框架结构均可输入0，其他结构未研究。

此参数包含地下室层数。

（如3层地下室，4层裙房，此参数应输入7。

）E“转换层所在层号”含地下室层数，详见2010satwe说明书，未深入研究。

F、“嵌固端所在层数”自然地面为嵌固端时填“1”，地下室顶板作为嵌固端时填“地下室层数+1”。

G、“地下室层数”按实际输入。

H、“墙元细分最大控制长度”取“1”。

影响计算精度，对含剪力墙的结构有影响。

I、“对所有楼层强制采用刚性楼板假定”仅在计算位移比和周期比时勾选，其他不勾选。

J、“地下室强制采用刚性楼板假定”勾选。

K、“墙梁跨中节点作为刚性楼板从节点”此参数本人尚不能合理选择，只把网上比较后的结果贴出来。

勾选该参数后，结构周期减小，连梁内力增大，内力平衡校核轴力。

L、“计算墙倾覆力矩时只考虑腹板和有效翼缘”勾选。

对于L型、T型等截面形式，垂直于地震作用方向的墙段称为翼缘，平行于地震作用方向的墙段称为腹板，翼缘可以区分为有效翼缘和无效翼缘两部分。

无效翼缘内力计入框架，这对于结构中框架、短肢墙、普通墙的倾覆力矩指标计算，通常更为合理。

弹性时程分析——YJK软件操作篇操作菜单1上部结构计算——弹性时程分析2常用活动菜单——计算参数+计算分析3结果菜单——WDYDA+层位移+层位移角+层剪力+层弯矩+反应谱对比计算参数根据《建筑抗震设计规范》（GB50011-2010）表5.1.2-2，多遇地震，自动对主次方向的峰值加速度取值1第一级对话框——参数输入-弹性时程分析信息次方向的峰值加速度取值取为默认值时，CQC 法结果是考虑了主次波组合情况下的计算结果。

WZQ 中CQC 法的计算结果始终是单向地震下的分量计算结果，未考虑双向地震组合。

所以两份文件的CQC 法计算结果只有在单向地震情况下，次方向的峰值加速度取值取为0时保持一致2只计算主方向地震效应：程序对结构地震波效应的计算结果分为0°与90°两种情况，每种情况又各自有主次两个方向分量的效应。

在后续对弹性时程结果的运用中，次方向的效应一般不会用到3第二级对话框——地震波选择对话框1本级菜单一般条件下无需进行调整2查看反应谱——PGA、EPA、加速度谱、速度谱、位移谱第三级对话框——自动筛选最优地震波组合1地震波组合晒选限制条件➢单条地震波基底剪力满足规范要求——±35%➢地震波组合平均基地剪力满足规范要求——±20%➢平台与第一周期领域平均值筛选——《结构时程分析法输入地震波的选择控制指标》——仅供参考！①一是同欧洲规范，对地震记录加速度反应谱值在[0.1, Tg]平台段的均值进行控制，要求所选地震记录加速度谱在该段的均值与设计反应谱相差不超过10%②二是对结构基本周期T1附近[T1-DT1，T1+DT2 ]段加速度反应谱均值进行控制，要求与设计反应谱在该段的均值相差不超过10%③由于实际结构在大震作用下常进入非线性状态，结构刚度发生退化，结构基本周期随之不断延长，在选取DT1和DT2时，可使DT2=0.5s>=DT1。

Tol为限值1地震波组合晒选限制条件➢单条考虑各地震波组合在第1，2阶周期的平均反应谱值➢必要时，适当增加相邻特征周期的可选地震波或者放宽主次方向地震峰值加速度值以满足以上的限制条件选波文本结果一：wavecombin 2选波文本结果二：wdynaSpec3原则上，任一组合均满足规范要求！计算结果文本结果——wdyna 、wdynaSpec 1内力及位移图形结果——层位移+层位移角+层剪力+层弯矩2地震波与反应谱对比结果3。

第一章 PUSH&EPDA软件基本功能和运行环境 ................................................ 4
1.1 PUSH&EPDA程序基本功能 .......................................................................... 4 1.2 PUSH&EPDA程序的运行环境 ...................................................................... 5 1.2.1 PUSH&EPDA程序硬件要求..................................................................... 5 1.2.2 PUSH&EPDA程序管理............................................................................. 6 1.2.3 PUSH&EPDA程序数据文件管理 ............................................................ 6 1.3 如何有效地使用弹塑性分析软件PUSH&EPDA ......................................... 7 1.3.1 如何利用PUSH&EPDA程序指导设计 ................................................... 7 1.3.2 如何高效使用PUSH&EPDA程序 ........................................................... 8

1.1-5）Sap2000
在SAP2000三维图形环境中提供了多种建模、分析和设计 选项，且完全在一个集成的图形界面内实现。
先进的分析技术提供了：逐步大变形分析、多重P-Delta效 应、特征向量和Ritz向量分析、索分析、单拉和单压分析、 Buckling屈曲分析、爆炸分析、针对阻尼器、基础隔震和 支承塑性的快速非线性分析、用能量方法进行侧移控制和 分段施工分析等。
极限状态设计
1. 内力分析 2. 荷载效应、组合 3. 安全系数 4. 地震作用分析 5. 截面配筋设计 6. 稳定计算
正常使用阶段
结构的变型、挠度计算 钢筋混凝土裂缝计算 适应设计规范不断修订的需要
设计规范不断地补充修订，大多数建筑要 经过抗震设计，其计算内容比常规设计要增 加数倍的内容。国内自主开发的软件才能及 时跟上不断修订的规范。
1.1-6）建筑结构分析与设计CSI ETABS
国际领先的建筑结构分析与设计软件，ETABS除一般高层 结构计算功能外，还可计算钢结构、钩、顶、弹簧、结构 阻尼运动、斜板、变截面梁或腋梁等特殊构件和结构非线 性计算（Pushover， Buckling，施工顺序加载等），甚至 可以计算结构基础隔震问题，功能非常强大。
从房屋模型中提取一榀框架
生成结构计算数据文件
完成结构分析计算
画施工图前交互输入绘图控制参数
人工干预设计
布置图面
施工图生成
钢筋混凝土梁柱施工图
广东地区的梁柱表施工图
梁柱钢筋的平面表示法
钢筋混凝土异型截面柱施工图
结构平面、楼板配筋图
钢结构施工图 门式刚架
钢桁架支架
框架柱 框架梁 节点大样
建筑电气施工图
二、进入PKPM软件系统 开始学习

轴线输入：绘制建筑物整体的平面定位轴线。交互输入的基础环节。结构布置不同 的层，需定义不同的轴线。
网格生成：轴线交割形成网格和节点。节点：所有轴线的端点、交点以及独立输入 的节点。网格：处于连续轴线上两节点中间的部分）
构件定义：将各种构件（梁、柱、墙）的不同截面尺寸定义为不同的类型。
楼层定义：是依照从下至上的次序进行各个结构标准层平面布置。凡是结构布置相 同的相邻楼层都应视为同一标准层，只需输入一次。由于定位轴线和网 点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网 格上放置哪个墙、梁或洞口。
（7）楼梯辅助设计软件LTCAD
❖功能：采用交互方式布置楼梯或直接与三维建筑软件APM或PMCAD 接口读入数据，适用于多种楼梯的辅助设计，完成楼梯内力与配筋计 算及施工图设计。
第9页/共154页
（8）剪力墙辅助设计软件JLQ
❖功能：设计墙平面尺寸、分布筋、边框柱、端柱、暗柱及墙梁配筋， 并提供两种图纸表达方式供选择。
第42页/共154页
按主梁输入和按次梁输入的次梁的区别
• 按主梁输入较为方便。
第38页/共154页
1. 构件布置
❖删除：删除已定义的截面种类。如果该构件已布置在标准层上，则这些构件 一起被删除。 ❖布置：将构件布置在网格或节点上。 ❖清理：将从未使用过的构件从定义表中删除。
第39页/共154页
1. 构件布置
• 柱布置在节点上，每节点上只能布置一根柱。梁、墙布置在网 格上，两节点之间的一段网格上仅能布置一根梁或墙，梁墙长 度即是两节点之间的距离。洞口也布置在网格上，可在一段网 格上布置多个洞口。
• 当布置构件时，选取构件截面后，屏幕上弹出偏心信息对话框。 如不修改其窗口中隐含数值，则可不操作该对话框而直接在网 格节点上布置构件。如果需要输入偏心信息时，应点取对话框 中项目输入，该值将作为今后布置的隐含值直到下次被修 改。

弹性动力时程分析地震波选取方法探讨摘要：本文根据珠海市某超限高层弹性动力时程分析结果，探讨了选波方法。

研究表明，采用小样本容量的地震波输入时，天然波输入数量的增加可以降低地震波的总体离散性，按规范推荐的比例输入三向地震波加速度是合理的。

关键词：结构设计；弹性动力时程分析；地震波Abstract: in this paper, according to the Zhuhai city high-rise overrun elastic dynamic time-history analysis results, discusses the selection of wave method. Studies show that, using the small sample size of earthquake input, natural wave input quantity increase can reduce the overall dispersion of seismic wave, according to the standard recommended proportional input three to seismic wave acceleration is reasonable.Key words: structural design; elastic time-history dynamic analysis; seismic wave近年来，随着我国社会经济的发展，各类高层建筑在全国各地日益增多。

它们新颖别致、多样化、复杂化和独特个性等特点给城市带来崭新面貌的同时也给高层建筑结构设计者带来了严峻的挑战。

《建筑抗震设计规范》[1]第5.1.2条和《高层建筑混凝土结构技术规程》[2]第4.3.4条规定了高层建筑应采用弹性时程分析法进行多遇地震下的补充验算的范围。

本文对珠海市某超限高层建筑进行弹性动力时程分析，探讨地震波的选取方法。

7、动力时程分析7.1结构的弹性动力时称分析（图01 ）图01主界面图1 主菜单表5.1.2.1 采用时程分析法的房屋高度范围度、烈度、场地类别房屋高度范围8度Ⅰ、Ⅱ类和>1007`度8度Ⅲ、Ⅳ类>809度>601.1 结构的弹性动力时程分析（图1.1）：位置：主菜单\结构的弹性动力时称分析图1 地震波选择操作说明及规范链接：○〈选择地震波〉：选用不少于二组的实际强震记录，一组人工模拟的加速度时程曲线。

见〈建筑抗震设计规范〉[GB50011-2019]第5.1.2条。

○〈地震波信息〉：纵坐标示〈加速度〉，横坐标示记录时间。

○〈峰值加速度值〉：最大值见〈建筑抗震设计规范〉[GB50011-2019]5.1.2条表5.1.2.-2 时程曲线最大值地震影响6度7度8度9度多遇地震18 35(55) 70(110) 140罕遇地震220(310) 4000(510) 620○方向：计算单向地震时，主分量峰值加速度赋正确值，其它赋0；计算双向地震时，主、次分量峰值加速度赋正确值，其它赋0；○楼层剪力、楼层弯矩不分塔统计：应勾选。

1.2分析参数（图1.2）：位置：主菜单\分析参数图1.2 弹性动力时程分析参数操作说明及规范链接：○〈地震波主方向与X轴夹角〉：可用90。

○〈主分量峰值加速度〉：○〈次分量峰值加速度〉：○〈垂直分量峰值加速度〉：计算单向地震时，主分量峰值加速度赋正确值，其它赋0；计算双向地震时，主、次分量峰值加速度赋正确值，其它赋0；○〈结构阻尼比〉：钢筋混凝土结构：0.05；小于12层纲结构：0.03；大于12层纲结构：0.035。

○〈第一条地震波放大系数〉：可不放大。

○〈第二条地震波放大系数〉：可不放大。

○〈第三条地震波放大系数〉：可不放大。

2.1、时程分析结果图形显示（图2.1）：位置：主菜单\时程分析结果图形显示图2.1.位置菜单2.1.1动力时程分析结果（WDYNA.OUT1）：位置：位置菜单\动力时程分析结果WDYNA.OUTWDYNA.OUT动力时程分析结果2.1.2 最大楼层位移曲线（图2.1.2）：位置：位置菜单\最大楼层位移曲线图2.1.2最大楼层位移曲线2.1.3 最大层间位移角曲线（图2.1.3）：位置：位置菜单\最大层间位移角曲线图2.1.3最大层间位移角曲线2.1.4 最大楼层剪力曲线（图2.1.4）：位置：位置菜单\最大楼层剪力曲线图2.1.4最大楼层剪力曲线2.1.5 最大楼层弯矩曲线（图2.1.5）：位置：位置菜单\最大楼层弯矩曲线图2.1.5最大楼层弯矩曲线7.2EPDA/PUSH（图02 ）图02主界面采用弹塑性静、动力分析范围1、甲类建筑及9度区的乙类建筑；2、7-9度区楼层屈服强度系数小于0.5的框架结构；3、高度大于150m的钢结构；4、采用隔震和消能减震设计的结构；5、9度及8度Ⅲ、Ⅳ类高大厂房的排架见〈建筑抗震设计规范〉[GB50011-2019]5.5.2条1、生成弹塑性静、动力分析数据（图1）：位置：主界面\生成弹塑静、动力分析数据图1位置菜单1.1、接力SATWE或PMSAP生成三维弹塑性模型（图1.1.A-C）：位置：位置菜单\接力SATWE或PMSAP生成三维弹塑性模型图1.1.A图1.1.B图1.1.C操作说明：○由图A选择单项。

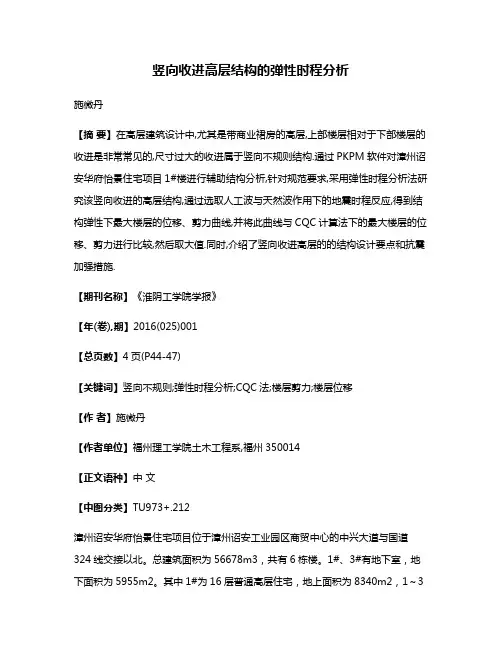

竖向收进高层结构的弹性时程分析施微丹【摘要】在高层建筑设计中,尤其是带商业裙房的高层,上部楼层相对于下部楼层的收进是非常常见的,尺寸过大的收进属于竖向不规则结构.通过PKPM软件对漳州诏安华府怡景住宅项目1#楼进行辅助结构分析,针对规范要求,采用弹性时程分析法研究该竖向收进的高层结构,通过选取人工波与天然波作用下的地震时程反应,得到结构弹性下最大楼层的位移、剪力曲线,并将此曲线与CQC计算法下的最大楼层的位移、剪力进行比较,然后取大值.同时,介绍了竖向收进高层的的结构设计要点和抗震加强措施.【期刊名称】《淮阴工学院学报》【年(卷),期】2016(025)001【总页数】4页(P44-47)【关键词】竖向不规则;弹性时程分析;CQC法;楼层剪力;楼层位移【作者】施微丹【作者单位】福州理工学院土木工程系,福州350014【正文语种】中文【中图分类】TU973+.212漳州诏安华府怡景住宅项目位于漳州诏安工业园区商贸中心的中兴大道与国道324线交接以北。

总建筑面积为56678m3，共有6栋楼。

1#、3#有地下室，地下面积为5955m2。

其中1#为16层普通高层住宅，地上面积为8340m2，1～3层为商业，4层及以上为住宅，商业屋面标高为12.1m，屋面标高为49.8m。

结构采用框架剪力墙结构，基础为预应力管桩基础。

本工程属于丙类建筑，建筑总高度为49.8m；漳州诏安地区抗震设防烈度为七度，设计地震分组为第一组，地震加速度为0.15g；根据勘察部门提供的地质报告，本建筑场地类别为Ⅱ类；框架抗震等级为三级，剪力墙抗震等级为二级；1～3层为商业，4层及以上为住宅。

3层楼面标高为12.1 m。

对于抗震设防烈度的七度区，采用框架剪力墙结构，其最大高度不得超过120m，总高度为49.8m，属于A级高度，SATWE计算结果X、Y方向最小楼层受剪承载力之比均为0.90，满足《高层建筑混凝土结构技术规范》[1] (简称《高规》)规定：计算结果每楼层层间受剪承载力之比均大于其相邻上一层受剪承载力的0.8。

水平地面加速 度的角度：
水平地面加速度 作用方向与整体 坐标系X轴的夹角。
定义时程分析结果层反应
菜单选项 模型 > 建筑物数据 > 控制数据...
定义层结果计算方法：
勾选时程分析结果的层反应， 层平均，否则后处理层位移 结果中均为0。
定义质量数据
1.将结构自重转换质量 菜单选项 模型 > 结构类型
定义特征值分析控制菜单选项分析特征值分析控制定义取的振型数量后处理层间位移菜单选项结果分析结果表格层层间位移时程分析后处理层位移菜单选项结果层位移后处理层剪力菜单选项结果结果表格层层剪力时程分析后处理任意时刻位移速度加速度菜单选项结果位移速度加速度可以查看在地震波作用下各个时刻各节点的位移情况荷载工况
70(110)
140
罕遇地震
一
220（310） 400（510）
620
注：括号内数值分别用于设计基本地震加速度为0.15g和0.30g的地区。
对地震波 进行调整
定义时程荷载工况
菜单选项 荷载>时程分析数据>时程荷载函数
选择线性方法
分析时间：时程分析的 总的时间长度 高规3.3.5规定如下：
地震波的持续时间不宜小于 建筑结构基本自振周期的 3～4倍，也不宜少于12s， 地震波的时间间距可取0.01 s或0.02s
2.将荷载转换质量 菜单选项 模型 > 质量 > 将荷载转换成质量...
定义特征值分析控制
菜单选项 分析>特征值分析控制
定义取的振型数量
后处理------层间位移
菜单选项 结果>分析结果表格>层>层间位移（时程分析）
后处理------层位移
菜单选项 结果 > 分析结果表格 &菜单选项 结果>结果表格>层>层剪力(时程分析)

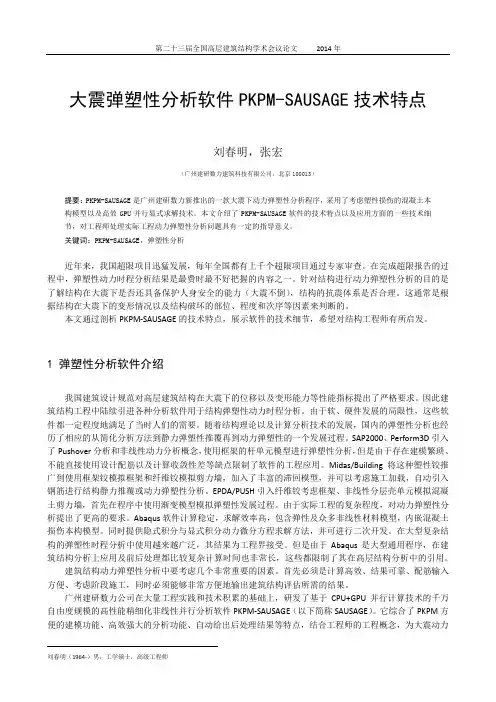

大震弹塑性分析软件PKPM-SAUSAGE技术特点刘春明，张宏（广州建研数力建筑科技有限公司，北京100013）提要：PKPM-SAUSAGE是广州建研数力新推出的一款大震下动力弹塑性分析程序，采用了考虑塑性损伤的混凝土本构模型以及高效GPU并行显式求解技术。
