产量监控系统管理制度一、引言产量监控是企业生产管理的重要环节，通过建立有效的产量监控系统，可以提高生产效率，降低成本，优化资源配置，为企业的可持续发展提供有力支持。
为了确保产量监控系统的正常运行和管理，制定本管理制度。
二、目的本制度的目的是规范和管理产量监控系统的建设和运行，确保数据的准确性和可靠性，提高生产管理水平，优化产能布局，保障企业的正常运营。
三、范围本制度适用于所有生产制造型企业，包括生产车间、生产线、生产岗位等相关部门。
四、原则1. 科学性：产量监控系统应基于科学的方法和原理进行设计和开发，确保监控数据的准确性和全面性。
2. 公平性：产量监控系统应公开、公正、公平地为各部门提供数据，确保各部门的权益。
3. 可行性：产量监控系统应符合企业实际情况，易于操作和管理。
4. 连续改进：产量监控系统应定期进行评估和改进，不断提高系统的性能和功能。
五、组织和职责1. 产量监控系统的建设和运行由生产管理部门负责，包括系统的设计、开发、测试、上线和维护等。
2. 各生产部门负责向产量监控系统提交相关生产数据，并负责对系统的日常操作和管理。
六、产量数据采集1. 生产部门应按时按量向产量监控系统提交相关生产数据，包括产量、良品率、不良品率等。
2. 生产数据的采集应通过自动化设备实现，确保数据的准确性和实时性。
3. 生产部门应定期对采集到的数据进行核对和分析，及时发现和解决问题。
七、产量数据分析与报表1. 产量监控系统应具备数据分析和报表功能，能够对生产数据进行统计分析和图表展示。
2. 生产管理部门应定期对产量数据进行分析，把握生产动态，及时采取措施，确保生产计划的顺利完成。
3. 产量数据报表应按时生成，并向相关部门进行报送，供其参考和决策使用。
八、异常处理和预警1. 产量监控系统应具备异常处理和预警功能，能够及时发现生产异常和问题，并向相关部门发送预警信息。
2. 生产管理部门应对异常和问题进行快速定位和处理，确保生产正常运行，减少不良影响。
产量监控系统管理制度概述随着生产力的提高和产业的发展，企业对于产量监控和数据分析的需求越来越高。
因此，建立一套科学合理的产量监控系统管理制度是非常必要的。
本文将从制度的概念出发，分析制度的目的、制度适用范围、对制度执行的要求、涉及的主要岗位职责等方面，系统地介绍一套适用于企业的产量监控系统管理制度。
制度的目的本制度的目的在于规范企业的产量监控系统的运行，确保企业能够通过对数据的准确监控和分析，及时把握生产过程中的变化，优化生产管理模式，提高生产效率和生产质量。
制度适用范围本制度适用于所有使用产量监控系统的企业。
制度执行要求1.严格遵守本制度相关规定，认真履行制度规定的职责和义务。
2.精心维护产量监控系统硬件设备、软件环境和数据安全，并确保其处于稳定运行状态。
3.进行基础数据的维护和更新，比如基础设施信息维护、工单信息更新、新品开发计划更新等。
4.按照制度要求，及时对生产数据进行收集、分析和汇总，并准确反映生产过程中的实际情况。
5.较真实、准确地记录并反映生产中出现的问题、异常和事故，并及时上报和跟进处理情况。
6.按照要求及时对生产数据进行分析，制定生产改进措施，并进行效果评估和整改落实。
7.对总体生产数据、工序生产数据、单机生产数据、设备故障情况等方面数据进行分析，形成报表及时呈现和发布，以便整体把控生产情况。
8.不断完善和提高产量监控系统管理和数据分析能力，逐步实现智能化、自动化、可视化。
涉及的主要岗位职责产量监控系统管理员1.负责产量监控、数据采集和数据处理等系统的管理和维护工作。
2.对产量监控系统硬件和软件环境进行维护和更新，并定期进行备份和恢复。
3.维护产量监控系统的数据安全，防范数据被非法篡改和泄露的风险。
4.对产量监控系统的日志和异常进行监视和分析，并按照规定及时处理和上报问题。
5.熟悉产量监控系统的功能、接口、API等，能够优化提高系统性能和效率。
6.基本技能要求：熟练掌握产量监控系统操作和维护技术及相关知识，具备一定的技术水平。

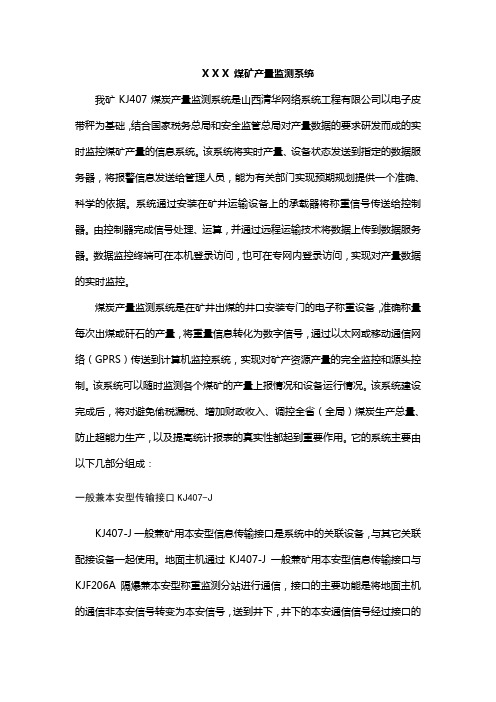

X X X 煤矿产量监测系统我矿KJ407煤炭产量监测系统是山西清华网络系统工程有限公司以电子皮带秤为基础，结合国家税务总局和安全监管总局对产量数据的要求研发而成的实时监控煤矿产量的信息系统。
该系统将实时产量、设备状态发送到指定的数据服务器，将报警信息发送给管理人员，能为有关部门实现预期规划提供一个准确、科学的依据。
系统通过安装在矿井运输设备上的承载器将称重信号传送给控制器。
由控制器完成信号处理、运算，并通过远程运输技术将数据上传到数据服务器。
数据监控终端可在本机登录访问，也可在专网内登录访问，实现对产量数据的实时监控。
煤炭产量监测系统是在矿井出煤的井口安装专门的电子称重设备，准确称量每次出煤或矸石的产量，将重量信息转化为数字信号，通过以太网或移动通信网络（GPRS）传送到计算机监控系统，实现对矿产资源产量的完全监控和源头控制。
该系统可以随时监测各个煤矿的产量上报情况和设备运行情况。
该系统建设完成后，将对避免偷税漏税、增加财政收入、调控全省（全局）煤炭生产总量、防止超能力生产，以及提高统计报表的真实性都起到重要作用。
它的系统主要由以下几部分组成：一般兼本安型传输接口KJ407-JKJ407-J一般兼矿用本安型信息传输接口是系统中的关联设备，与其它关联配接设备一起使用。
地面主机通过KJ407-J 一般兼矿用本安型信息传输接口与KJF206A隔爆兼本安型称重监测分站进行通信，接口的主要功能是将地面主机的通信非本安信号转变为本安信号，送到井下，井下的本安通信信号经过接口的本安信号与非本安信号隔离后，进入到地面工控机，它起到安全信号传输作用。
1.2 称重监测分站KJF206A1、工作原理：当输送物料（煤）从检测段通过时，被测物料的重量通过输送机胶带与托辊以单位重量（kg/m）作用于压力称重传感器被检测出信号；同时由于胶带输送机运行开停是恒速，经开停传感器发出触点信号（即开停信号）；并将二个信号在输入通讯分站内部演算器加以相乘而得到瞬时流量和；2、技术特性：分站不仅能实现对模拟量、开停信号的采集，分析和智能化处理，而且能收到地面工控PC机发出的巡检指令信息，将计量信息传送给地面工控PC机。
![产量监控系统管理制度[3]](https://img.taocdn.com/s1/m/fd145a37a36925c52cc58bd63186bceb19e8eda7.png)
产量监控系统管理制度1. 制度目的本制度旨在规范企业职能部门对产量监控系统进行管理，确保系统的稳定运行，提高生产管理效率和产量掌控水平。
2. 适用范围本制度适用于企业职能部门对产量监控系统的日常管理及维护工作。
3. 定义3.1 产量监控系统：指用于记录、分析和监测生产过程中的产量数据的信息系统。
4. 管理标准4.1 系统维护与更新 4.1.1 确保产量监控系统的正常运行，适时解决系统故障或异常情况。
4.1.2 定期对系统进行维护和更新，包括软件和硬件的升级，以确保系统的性能、安全性和稳定性。
4.1.3 在系统升级或维护期间，提前通知相关部门并订立合理的维护计划，以削减对生产工作的影响。
4.1.4 订立数据备份和恢复计划，并定期进行数据备份，以防止数据丢失。
4.2 数据管理 4.2.1 负责对产量监控系统中的数据进行管理，包括数据录入、处理和存储。
4.2.2 确保数据的完整性和精准性，适时发觉并矫正数据错误或异常。
4.2.3 建立合理的数据分类和归档机制，以便于数据检索和分析。
4.2.4 对敏感数据进行加密和访问权限掌控，确保数据的安全性和保密性。
4.3 用户支持 4.3.1 供给系统的培训和技术支持，确保用户能娴熟操作产量监控系统。
4.3.2 适时回应用户的问题和反馈，并予以合理的解决方案。
4.3.3 定期与用户进行沟通，了解他们对系统的需求和建议，并积极改进系统的功能和性能。
4.4 系统性能评估 4.4.1 定期对产量监控系统的性能进行评估，包括系统的响应时间、稳定性和可扩展性等方面。
4.4.2 依据评估结果，订立相应的优化措施，提高系统的性能和稳定性。
5. 考核标准5.1 系统维护与更新考核 5.1.1 维护规范度：依据维护记录和故障修复情况，评估维护工作的规范度，包括故障排查和处理的效率。
5.1.2 升级适时性：评估系统升级和更新的适时性，包括升级计划的编制和执行情况。
5.1.3 数据备份：评估数据备份计划和备份频率，确保数据备份工作的有效性。
![产量监控系统管理制度[4]](https://img.taocdn.com/s1/m/f5aa529ed05abe23482fb4daa58da0116c171f21.png)
产量监控系统管理制度一、目的和适用范围本制度的目的是规范和管理企业的产量监控系统，确保生产过程的准确性和可靠性，提高生产效率和产品质量。
本制度适用于所有涉及生产和产量监控的部门和员工。
二、定义在本制度中，以下术语定义如下：1.产量监控系统：指用于收集、分析和报告生产过程中的产量数据的软件和硬件设备的集合。
2.产量数据：指由产量监控系统收集的生产过程中的相关数据，包括产品数量、生产时间、故障数据等。
三、产量监控系统的架设和维护1.产量监控系统的架设应根据生产工艺和需求进行设计和实施。
负责架设的部门应确保系统稳定运行，并定期进行维护和升级。
2.产量监控系统应与其他相关系统进行集成，以便实现数据的共享和分析。
四、数据收集和分析1.所有生产过程中的产量数据应由产量监控系统自动收集和保存，确保数据的准确性和完整性。
2.数据分析应包括对产量趋势的监控和故障的预警。
相关部门应及时采取措施处理异常情况，以便保证生产正常进行。
3.产量数据的分析报告应定期向相关部门和管理层提交，以便进行决策和改进。
五、权限管理1.产量监控系统的访问权限应依照员工的职责和需求进行划分，确保数据的安全性和机密性。
2.不同权限级别的员工应接受相应的培训，了解和遵守相关的安全和保密规定。
六、考核标准1.员工应按照规定的程序和要求使用产量监控系统，确保数据的准确性和完整性。
2.员工应及时处理产量数据分析报告中的异常情况，并采取必要的措施进行改进。
3.产量监控系统的架设和维护部门应定期检查系统的运行情况，并提供相应的维护和升级计划。
4.管理层应定期评估产量监控系统的效果，提出改进建议，并确保相应的改进措施得到落实。
七、违规处理1.如果员工违反本制度的规定或滥用产量监控系统的权限，将受到相应的纪律处分或法律追究。
2.如果发现系统存在漏洞或存在安全问题，员工有责任及时向管理层或安全部门报告，并配合解决问题。
八、附则本制度的修订和解释权归企业法务部门所有。
产量监控系统管理制度
是指为了提高企业生产效率和产品质量，确保生产过程的稳定性和可追溯性而制定的管理制度。
以下是一些可能包含在产量监控系统管理制度中的内容：
1. 系统目标和指标：明确产量监控系统的目标和关键绩效指标，例如实现生产计划的完成率、产品合格率等。
2. 系统结构和框架：建立一个完整的产量监控系统结构和框架，包括数据采集、数据分析、状态监测、信息反馈等环节。
3. 责任与权限：明确产量监控系统的责任链和权限分配，确保每个相关岗位的责任和权限明确。
4. 数据采集与处理：规定数据采集的频率、方法和数据处理的规范，确保数据的准确性和完整性。
5. 异常处理和纠正措施：确定如何处理产量异常情况，包括确定异常责任人、立即纠正措施和反馈机制等。
6. 培训与培养：要求相关人员接受产量监控系统的培训和培养，了解系统的原理、操作方法和常见问题处理。
7. 备份和恢复：确定数据备份的周期和方式，以及数据恢复的流程，防止数据丢失和系统故障。
8. 监督与评估：建立监督和评估机制，定期对产量监控系统进行评估，发现问题并及时改进。
9. 安全和保密：确保产量监控系统的安全和保密，包括对数据的访问权限限制、用户行为的监管等。
10. 改进和优化：根据实际情况不断改进和优化产量监控系统，提高效率和质量。
需要注意的是，具体的产量监控系统管理制度会因企业的规模、行业和特殊情况而有所不同，企业可以根据自身实际情况进行调整和完善。
1、系统设计由来煤炭是我国的主要能源，煤炭产业是我省的支柱产业，为了提高税收征管质量和工作效率，控制煤矿超能力生产，促进煤矿安全状况稳定好转，山西省人民政府提出在全省煤矿建立煤炭产量远程监测系统。
我公司参考中华人民共和国煤炭行业标准MT 1082-2008《煤炭产量远程监测系统通用技术要求》设计了煤炭产量远程监测系统。
本系统运行稳定可靠，功能和各项技术指标完全满足煤炭产量监控的需求，并且具有一系列的防作弊设计。
2、系统组成煤炭产量远程监测系统主要由ICS-5F矿用本安型分站、KDW127/5 矿用隔爆兼本安型直流稳压电源、KBA8型隔爆摄像仪、ICS-220J 型矿用信息传输接口、XK3208-A5 型称重显示控制器、网络硬盘录像机和不间断电源组成，具有远距离监测煤炭产量、超产报警、工作异常报警、统计、显示、存储和查询等功能。
3、系统工作流程安装在现场的ICS-5F矿用本安型分站采集现场称重传感器和速度传感器信号，并将处理后的数据通过RS485总线上传到监控机房的矿用信息传输接口，XK3208-A5对接收到的数据存储、显示，通过煤炭专网将产量数据上传煤管局服务器。
而皮带现场的防爆摄像机和监控机房的摄像机会通过网络硬盘录像机将视频信息存储、上传煤管局服务器。
4、系统功能1）、系统具有煤炭产量监测、处理、存储、查询、显示、打印功能；2）、系统具有皮带状态监测功能；3）、系统具有时时视频监控功能；4）、系统具有严重超产报警功能；5）、系统具有人机对话功能，用于参数修改、功能调用和图形编辑；6）、系统具有自诊断功能。
当系统中计量仪器等设备发生故障时，报警并记录故障时间和故障设备，以供查询及打印；7）、称重显示控制器具有操作权限管理，防止修改产量等存储内容的功能；8）、称重显示控制器具有数据存储功能。
当系统网络中断时，称重显示控制器存储产量和系统工作状态等数据；系统网络恢复正常后，将系统网络中断期间存储的和系统工作状态等数据上传到监控中心；产量准确度：1级；最大流量：20-1000t/h;电源：仪表220V 井下127V产品编号：7291427016产品名称：ICS系列电子皮带称规格：产品备注：产品类别：工控计量设备主要特点:1、专用于输送皮带物料的计量。
产量监控系统管理制度1. 引言产量监控系统是企业生产管理中的重要组成部分，它可以实时监测生产线的产量情况，并提供给管理者有关生产效率、设备利用率和产品质量等方面的数据。
本文档旨在规范公司的产量监控系统管理制度，以确保其正常运行和有效使用。
2. 系统管理职责产量监控系统管理工作由以下部门或人员负责：2.1 IT部门IT部门负责产量监控系统的安装、配置、升级和维护工作，包括硬件设备的采购和维修，软件的安装和配置，以及服务器的管理和监控。
2.2 生产部门生产部门负责系统的日常运行和数据的录入，包括设备参数的设置、生产订单的录入、异常情况的处理等。
2.3 数据分析部门数据分析部门负责对产量监控系统中的数据进行分析和报告，为决策者提供数据支持。
2.4 管理层公司管理层负责对产量监控系统的整体规划和决策，包括系统的升级和扩展，以及对系统使用情况的评估和改进。
3. 系统使用规定3.1 授权访问只有经过授权的员工才能访问产量监控系统，每个员工都有唯一的账号和密码。
账号和密码的申请、维护和注销工作由IT部门负责。
3.2 数据录入生产部门负责对系统中的数据进行录入，包括设备的启停时间、产品的产量等。
数据录入应准确无误，及时完成。
3.3 异常情况处理一旦发现异常情况（如设备故障、生产线停工等），相关人员应及时在系统中记录，并通知相关部门进行处理。
异常情况的处理流程应在系统中设定，并向相关人员进行培训和说明。
3.4 数据分析和报告数据分析部门负责对系统中的数据进行分析和报告，包括生产效率、设备利用率和产品质量等方面的数据。
报告应定期生成，并向相关部门和管理层进行汇报。
4. 系统维护和安全4.1 系统备份IT部门负责对产量监控系统进行定期备份，以防止数据丢失。
备份数据应存储在安全可靠的位置，并定期检查备份数据的完整性和可恢复性。
4.2 系统安全IT部门负责对产量监控系统进行安全管理，包括设定访问权限、防止未授权访问、防止病毒和恶意软件的侵入等。
山西中强福山煤业有限责任公司产量监控系统操作规程一、KJ219型监控系统登陆：1、打开桌面KJ219煤矿产量监测系统服务端（阳光三级服务控制器）。
2、打开桌面煤炭产量监测系统客户端，输入“帐号”、“密码”，输入完毕后，单击“登陆”，进入监测界面。
二、开启前（接班后）检查准备1、班前准备上班前值机员应对各类报表及当班情况进行检查询问，对当班重点问题及当前处理异常做全面了解，并检查系统运行正常。
2、交接班监测员应提前半个小时岗位交接班，在交接班时，当班人员应将本班系统存在的问题向接班人认真交代清楚，并对遗留问题处理情况进行记录汇报，使问题能够及时得到处理，保证系统正常运行。
三、班中要求1、文明作业衣冠整洁，随身携带上岗证，文明用语，接听外线来电用普通话，态度和善，待人友好。
2、检查线路运行情况接班后认真检查各种线路连接情况，要保持线路连接牢固，发现线路连接问题立即通知有关人员进行处理。
3、检查UPS运行情况手动断开网络电源，启动备用电源，使备用电源连续运行15分钟。
如在运行过程中出现不能连续供电现象，立即启动网络电源，并更换UPS。
三、操作系统监测与处理界面（1）检查系统的煤炭产量监测、超产报警、查询、统计等状态功能。
1、产量、产能比实时显示;2、按年、按月、按日显示及打印产量、产能比等;3、严重超产报警及显示;4、按年、按月显示及打印严重超产次数、每次严重超产时间、产量、产能比等;5、按年、按月显示及打印超产次数、每次超产时间、产量、产能比等;6、产量柱状图实时显示;7、按年、按月、按日显示及打印产量柱状图等。
（2）检查查询、报警等功能监测状态：1、计量仪器外壳开启状态；2、计量仪器调整参数状态；3、计量仪器供电状态；4、输煤异常状态；5、计量异常状态；6、通信异常状态等。
（3）检查系统的输煤设备状态监测、显示、查询等功能：1、输煤设备的开/停状态及时刻；2、输送机运行时间；3、输送机发送产量次数（每5分钟算一次）；（4）KJ219煤炭产量监测系统查询：点击“查询”，弹开的下拉菜单中包括“产量实时查询”、“产量查询”、“产量柱状图查询”、“超产查询”、“严重超产查询”、“输煤设备运行状态查询”、“煤炭基金及税费查询”、“系统工作异常查询”、"用户操作记录查询"界面进行操作查询。
一、总则为了加强公司产量监控，确保生产过程稳定、高效，提高产品质量，降低生产成本，根据国家相关法律法规和公司实际情况，特制定本制度。
二、适用范围本制度适用于公司所有涉及产量监控的生产部门、车间、班组及相关部门。
三、组织机构及职责1. 产量监控领导小组领导小组负责公司产量监控工作的全面领导和协调，其主要职责包括：（1）制定公司产量监控政策、制度和标准；（2）审批产量监控计划；（3）监督、检查产量监控工作的实施；（4）协调解决产量监控工作中出现的问题。
2. 产量监控部门产量监控部门负责具体实施产量监控工作，其主要职责包括：（1）制定产量监控方案，明确监控目标、范围、方法和要求；（2）负责监控设备的安装、调试、维护和保养；（3）收集、整理和分析产量监控数据，及时发现问题并报告；（4）制定产量监控报告，为管理层提供决策依据。
3. 生产部门、车间、班组生产部门、车间、班组应积极配合产量监控部门开展产量监控工作，其主要职责包括：（1）按照监控方案，做好生产过程中的产量监控；（2）对监控设备进行日常维护，确保监控设备正常运行；（3）及时向产量监控部门反馈产量监控数据；（4）对监控中发现的问题，及时采取措施予以解决。
四、监控内容与方法1. 监控内容（1）生产计划执行情况；（2）生产过程稳定性；（3）产品质量；（4）生产成本。
2. 监控方法（1）定期收集生产数据，包括产量、质量、成本等；（2）现场检查，对生产现场进行实时监控；（3）采用先进的生产管理工具，如ERP、MES等，实现产量监控的自动化。
五、监控数据分析与处理1. 产量监控部门应定期对收集到的监控数据进行整理、分析，找出存在的问题，并提出改进措施。
2. 生产部门、车间、班组应根据监控报告，对存在的问题进行整改，确保生产过程稳定、高效。
3. 产量监控领导小组应定期召开会议，对产量监控工作进行总结、评估，并根据实际情况调整监控方案。
六、奖惩措施1. 对在产量监控工作中表现突出的个人或集体，给予表彰和奖励。
X X X 煤矿产量监测系统我矿KJ407煤炭产量监测系统是山西清华网络系统工程有限公司以电子皮带秤为基础，结合国家税务总局和安全监管总局对产量数据的要求研发而成的实时监控煤矿产量的信息系统。
该系统将实时产量、设备状态发送到指定的数据服务器，将报警信息发送给管理人员，能为有关部门实现预期规划提供一个准确、科学的依据。
系统通过安装在矿井运输设备上的承载器将称重信号传送给控制器。
由控制器完成信号处理、运算，并通过远程运输技术将数据上传到数据服务器。
数据监控终端可在本机登录访问，也可在专网内登录访问，实现对产量数据的实时监控。
煤炭产量监测系统是在矿井出煤的井口安装专门的电子称重设备，准确称量每次出煤或矸石的产量，将重量信息转化为数字信号，通过以太网或移动通信网络（GPRS）传送到计算机监控系统，实现对矿产资源产量的完全监控和源头控制。
该系统可以随时监测各个煤矿的产量上报情况和设备运行情况。
该系统建设完成后，将对避免偷税漏税、增加财政收入、调控全省（全局）煤炭生产总量、防止超能力生产，以及提高统计报表的真实性都起到重要作用。
它的系统主要由以下几部分组成：一般兼本安型传输接口KJ407-JKJ407-J一般兼矿用本安型信息传输接口是系统中的关联设备，与其它关联配接设备一起使用。
地面主机通过KJ407-J 一般兼矿用本安型信息传输接口与KJF206A隔爆兼本安型称重监测分站进行通信，接口的主要功能是将地面主机的通信非本安信号转变为本安信号，送到井下，井下的本安通信信号经过接口的本安信号与非本安信号隔离后，进入到地面工控机，它起到安全信号传输作用。
1.2 称重监测分站KJF206A1、工作原理：当输送物料（煤）从检测段通过时，被测物料的重量通过输送机胶带与托辊以单位重量（kg/m）作用于压力称重传感器被检测出信号；同时由于胶带输送机运行开停是恒速，经开停传感器发出触点信号（即开停信号）；并将二个信号在输入通讯分站内部演算器加以相乘而得到瞬时流量和；2、技术特性：分站不仅能实现对模拟量、开停信号的采集，分析和智能化处理，而且能收到地面工控PC机发出的巡检指令信息，将计量信息传送给地面工控PC机。
分站还能向皮带输送机提供的常开触点及压力称重传感器提供本安直流电源。
具有累计量、流量及状态显示功能。
1.3 矿用隔爆摄像仪KBA161KBA161 矿用隔爆型摄像仪的设计用于Zone1环境Ⅰ类气体组以下(典型为甲烷、瓦斯)等特殊环境的使用要求，其制造符合GB3836-2000的标准规定。
适用矿井下各种需要监控的场所。
摄像仪内置光端机（可选），电源模块、CCD组件、定焦镜头，以光缆或视频电缆传输视频信号。
适用于矿井下各种视频监控场所之需要。
2、主要特点采用进口WATEC高精度摄像头，分辨率高，照度要求极低光缆直接接入，传输可靠，性能优良（支持同轴电缆）电源采用宽压设计外壳不锈钢设计，防水、防尘、抗震、抗冲击、耐腐蚀3、技术参数型号KBA161防爆参数制造标准GB3836-2000结构型式隔爆止口结构防爆标志ExdⅠ使用环境Ⅰ类气体组以下特殊环境使用温度（℃）-25℃～60℃进出口数量/规格2个G1/2"防爆进出口机械性能外壳材质304不锈钢外形尺寸(L×W×H)mm 385×152×182 内腔尺寸（mm）Φ112×320 夜镜玻璃尺寸（mm）Φ65重量(kg) 13电气指标摄像机参数黑白，1/2CCD，最低照度0.0003LUX，570TVL（可选）光端机参数单模/多模，ST接口，单路视频，波长850nm/1310nm(可选)镜头参数Computer3.5-8mm手动光圈镜头（可选配）电源模块IN AC86V～AC265V，OUT DC12V1.2A电源电压(V) AC86V～AC265V 电流(A) ＜300mA其它红外灯选配电气连接电源：PW×1.0mm2 矿用阻燃电缆通信：PWP2×0.75mm2 矿用阻燃电缆1.4 煤矿用设备开停传感器GKT5L主要用于监测煤矿井下机电设备(如采煤机、运输机、提升机等)的开停状态，并把检测到的设备开停信号转换成各种标准信号传输给煤矿监测监控系统，可实现由地面对全矿电气设备开停状态进行集中连续自动监测。
该传感器系矿用本质安全型，采用新型优化设计。
具有结构新颖、安装使用方便、功耗低、适应性强、性能稳定可靠、免维护等特点。
输出形式适合与国内外各种监测系统配套，适用于监测供电电流大于5A的各种交流驱动的机电设备。
1.5 煤矿用称重传感器ZHJ-C1、原理传感器利用电阻应变原理构成。
当被测的力通过拉压头直接作用于粘贴有电阻应变片的空心圆柱体的应变筒上，则应变筒轴向压缩，径向膨胀，相应轴向电阻应变值降低，径向值增加，电桥失去平衡，在外界提供电桥电源时则角输出端有不平衡的电压输出，该电压正比于作用在荷重传感器上的被测力。
传感器电路采用八片电阻应变片组成全桥结构。
2.1 KJ407产量监测系统软件介绍KJ407产量监测系统软件完全按《MT/T 1082-2008 煤炭产量远程监测系统通用技术要求》设计，已通过煤安认证，编号MFC120007。
2.2.1软件系统结构该系统从软件总体结构上说，分为3个子系统，即煤矿矿端数据采集展示子系统，数据上传子系统和监控中心数据管理子系统三部分。
煤矿矿端数据采集展示子系统使用C#程序开发，安装在煤矿工控机上。
其具有如下功能：●从称重监测分站采集产量及称重系统工作状态数据并贮存在工控机中。
●根据获得的数据和系统设定的参数经过运算后获得小时产量、班产量等数据在工控机上显示出来。
●显示称重系统工作异常和超产等报警信息。
●显示视频监控系统视频信息。
数据上传子系统主要功能是设置网络参数，如矿井编号、IP地址、监控中心地址，从工控机中提取所需数据发送到监控中心数据库。
监控中心数据管理子系统安装在市局或集团监控中心服务器上，主要功能是接收并处理、存储各煤矿上传的产量数据，可实时显示各煤矿产量，有异常时报警提示，并生成各种统计报表供各级监管部门查询。
2.2.2 软件系统工作流程1、数据采集：矿端子系统以矿井为单位将产量数据从分站采集到工控机并存储。
2、数据处理：煤矿工控机上的矿端子系统软件将采集到和数据和系统设置信息等进行处理，得到各种产量及报警信息并在工控机上展示出来；3、数据上传：数据上传子系统软件产量数据将煤矿工控机上的数据通过煤炭专网传输到县、市或集团的监控中心服务器；4、数据查询：煤矿和集团公司通过浏览器访问监控中心的产量监测系统可以查询各自的实时数据及历史数据等。
2.2.3 系统软件特点1.本系统采用最新的C#.NET为平台进行开发，具有运行速度快、界面直观、操作简单灵活、采用鼠标键盘快速操作，全面支持鼠标拖放功能。
2.特有的软件容错纠错技术，提高了系统的可靠性。
3.组合方便，扩展性能好。
能为以后系统扩展留有充分的余地，为系统升级提供便利。
4.开放性与兼容性良好，能实现系统的软、硬件连接；系统之间充分开放，互容度高。
5.扩展功能多样化，系统通过联机实现信息交换、监视、控制和管理。
6.人机界面良好，运行管理方便，数据准确，反应迅速，操作简便。
2.2.4 矿端系统主要功能介绍1）实时数据显示可显示矿井的年生产能力、月生产能力、日生产能力、当年产量、当月产量、当日产量、各班产量、系统远行时长、皮带秤图像，并可显示小时产量柱状图，直观的监视生产情况。
2）年产量查询可查询年产量，并导出或打印。
3）月产量查询可查询月产量，并导出或打印。
4）日产量查询可查询日产量，并导出或打印。
5）产量明细查询可查询每一次的产量明细，并导出或打印。
6）产量图表分析可按年、月、日及设备名称以柱形图显示产量，方便对比分析。
可按时间段查询每一次的设备异常记录，并导出或打印。
用于对系统的参数进行设定，包括用户管理、修改密码、修改煤矿信息等。
3.1监控中心系统主要功能介绍1）测点监控测点监控的主要功能是监测各个煤矿的煤矿名称、日毛煤/日产比、日原煤、日核定、月产量、月核定、年产理、年核定、系数、监控、状态、上传时间；还有一些煤矿生产情况。
1分钟的刷新时间可以方便的查询到某个煤矿的实时相关情况。
2）超限故障报警当有煤矿发生超限生产或网络发生故障时，可自动弹出报警窗口提示。
3）参数设置包括用户管理、登录日志、错误日志、修改密码、矿井设置、操作日志6个部分，用于设置或查看系统工作参数、运行记录。
4）产量年报表产量年报表是对煤矿某年的产量按月进行汇总查询。
可打印如下图所示。
5）产量月报表产量年报表是对煤矿某月的产量按日进行汇总查询。
可打印如下图所示。
6）超产产量年报表超产产量年报表是对超产的煤矿产量的年月及年产能比的查询及打印。
7）超产产量月报表超产产量月报表是对超产的煤矿产量的年月日及月产能比的查询。
8）严重超产月报严重超产产量月报表是对严重超产的煤矿产量的年月日及月产能比的查询。
9）严重超产年报严重超产产量年报表是对严重超产的煤矿产量的年月及年产能比的查询。
10）产量日报表产量日报表是对某煤矿某年某月某日的生产能力以及该日24小时产量统计。
11）系统工作异常表系统工作异常是用来统计系统中的所有工作异常的，当需要时可以进行查询。
3.2 KJ407煤炭产量监测系统特点目前山西清华网络公司现在所采用的KJ407煤炭产量监测系统系统特点：1、计量精度高，抗侧向力稳定性好，适用于井下固定皮带机、吊挂皮带机和钢丝皮带机的安装使用；2、采高精度传感器，能够有效的消除侧向力对称重的影响；3、地面系统2台主机双机热备，安装卡式主站卡采用远传通讯，控制距离最高可达10公里，保证数据传输真实性；4、KJF206A隔爆兼本安型称重监测分站还具有断线计量保护功能，保证在主机系统断电或通讯中断的情况下，独立运算，记忆断线期间的产量，待主机系统或通讯恢复后，将数据传送给主机，自动累加；5、远程控制功能：管理人员在地面控制室可直接对井下皮带秤进行管理操作，无需跑到井下使用地点，打开仪表防暴壳，违章操作；6、矿端和监控中心端产量监测系统都采用C#.NET为平台进行开发为B/S 架构，具有运行速度快、界面直观、操作简单灵活，具有很强扩展性、开放性、兼容性；7、每套矿端产量监测系统可管理8台秤；8、唯一一个监控中心产量监测系统软件也通过煤安认证的煤炭产量监测系统；9、该系统软件数据上传完全满足执法网数据格式要求。
3.3 KJ407煤炭产量监测系统配置清单单位品名型号及描述单位数量集团中心产量监测系统软件KJ407监控中心端产量监测系统套 1 集团中心产量主备WEB服务器两台服务器双机热备工作套 2 集团中心产量主备数据库服务器两台服务器双机热备工作套 2 产量IP存储存储2年以上，3T 套 1 双机热备软件套 2 数据库软件SQL SVR 2008 标准版套 1 操作系统软件Win 2008 SVR 企业版或标准版套 4矿端系统称架双杠杆双托双压传对接称架套 1 (本质安全型)矿用设备开停传感器GKT5L 只 1 (本质安全型)称重传感器ZHJ-C 只 2 隔爆兼本安型称重监测分站（内置电源）KJF206A 台 1 一般兼本安型传输接口KJ407-J 台 2 产量监测工控机（主备机）NORCO-510D-MC 台 2 加密狗与工控机配套，用于软件授权个 2 矿端产量监控软件KJ407矿端产量监测系统套 1 硬盘录像机DS-7804H 台 1视频专用硬盘1T 与硬盘录像机配套台 1 隔爆摄像机KBA161 套 1 光端机HZ-1000 台 1避雷器48DP20AM 个 2 防爆光缆符合MA 四芯，矿方提供米阻燃线缆符合MA 屏蔽四芯，矿方提供米开停线、称重传感器线、127V电源线矿方提供矿端可选卡式主站卡与工控机配套，用于1.2公里到30公里的长距离传输套 2 UPS电源台 1 打印机HP Lserjet P1007 台 1 网络交换机8口交换机台 1X X X 煤矿产量监测系统监测监控部。
