【物理】物理欧姆定律问题的专项培优练习题(含答案)

一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C【解析】【详解】 由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由U I R=可得，电源的电压 1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V =20Ω0.2AU R I == 故D 错误； 因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误；电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

故选C 。

2．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。

闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【答案】B【解析】【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。

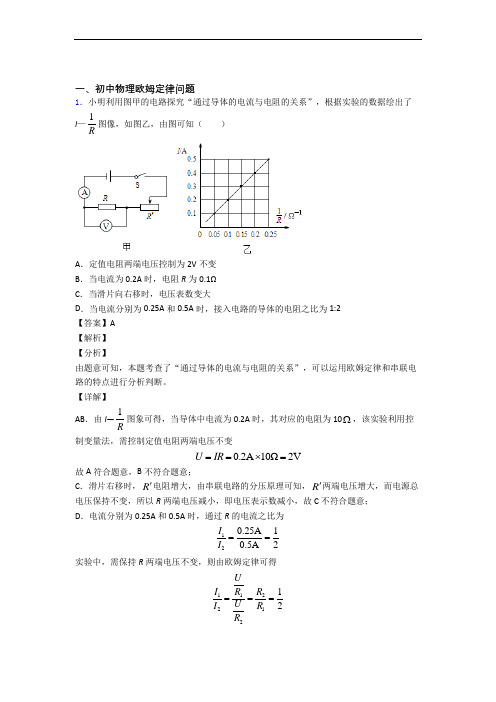

一、初中物理欧姆定律问题1．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为120.25A10.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得11221212UI R RUI RR===由上式可得1221RR=故D不符合题意。

故选A。

2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图的电路图，电源电压恒为30V，定值电阻R2=40Ω，R3=30Ω，滑动变阻器R1的规格为“80Ω 1A”，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，电压表的量程为0-15V，下列说法不正确的是A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点,电路中电流变大B．只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V~15VC．只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω~80ΩD．只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A 【答案】C【解析】【分析】【详解】A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点，变阻器连入电路的电阻变小，总电阻变小，由I=UR可知电路中电流变大，故A正确，不符合题意；B．只闭合开关S、S3，R1和R3串联，电压表测量R1两端的电压，电流表A1和A2测量电路中的电流，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，滑动变阻器R1的规格为“80Ω1A”，由串联电路电流的规律可知通过电路的最大电流为0.6A，R3两端的电压U3=IR3=0.6A×30Ω=18V，R1两端的最小电压U1最小=U- U3=30V-18V=12V，电压表的量程为0-15V，电压表的示数最大值为15V，R1两端的电压为U1=30V-15V=15V，变阻器两端的电压和R1两端的电压相等，由串联分压可知，变阻器连入电路的阻值等于R1的阻值为30Ω，滑动变阻器R1的规格为“80Ω1A”，变阻器连入电路的阻值小于最大阻值，所以电压表的最大示数是15V，R1两端电压的范围是12V~15V，故B正确，不符合题意；C．只闭合开关S、S1、S2，R3被短路，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电流，并联电路中各个支路的电压相等，通过R2的电流I2=230V 40ΩUR==0.75A，电流表A2的量程为0-0.6A，如果通过变阻器的最大电流为0.6A，总电流为0.75A+0.6A=1.35A＜3A，所以通过变阻器的最大电流为0.6A，并联电路中各个支路的电压相等，R1接入电路的最小值R1最小=130V =0.6AUI最大=50Ω，滑动变阻器R1的规格为“80Ω1A”，R1最大阻值是80Ω，R1接入电路的阻值范围是50Ω~80Ω，故C错误，符合题意；D．只闭合开关S、S1、S2，R3被短路，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电流，滑片P在R1的a端，变阻器连入电路的阻值最大，电流表A1的示数I1=1230V30V+80Ω40ΩU UR R+==0.375A+0.75A=1.125A，故D正确，不符合题意．3．小宇按照图甲所示的电路进行实验，R0是定值电阻，R是滑动变阻器。

一、初中物理欧姆定律的实际应用问题1．如图甲所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压恒定不变，（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图像信息，下列说法不正确的是（）A．R0阻值是5ΩB．滑动变阻器的最大阻值是35ΩC．电源电压为9V D．当滑片P在最右端时，R0两端的电压是1V【答案】C【解析】【分析】【详解】AC．由甲图知，定值电阻与变阻器串联，电压表测变阻器的电压，电流表测电路的电流。

由乙图知，当电压表的示数为7V时，变阻器接入电路的阻值最大，此时电路电流为0.2A，设电源电压为U总，据串联电路的特点得U总-7V=0.2A⋅R0此为①式，当电压表的示数为0时，变阻器接入电路的阻值为零，此时电路电流为1.6A，那么U总=1.6A⋅R0此为②式，解①②两式得U总=8V，R0=5Ω故A正确，不符合题意，C错误，符合题意；B．由题意知，变阻器的最大阻值1 max17V35Ω0.2AURI===故B正确，不符合题意；D．当滑片P在最右端时，R0两端的电压U0=U总-U1=8V-7V=1V 故D正确，不符合题意。

故选C。

2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。

其中，电源两端电压U =4V （恒定不变），电压表量程为0~3V ，R 0是阻值为300Ω的定值电阻，R 1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（ ）A ．R 1的阻值随温度升高而减小B ．环境温度升高时，电路的总功率变小C ．此电路所允许的最高环境温度是80℃D ．当环境温度为40℃时，R 1两端的电压为2V 【答案】AC 【解析】 【详解】A ．由乙图可知，随温度升高R 1的阻值逐渐降低，故A 正确；B ．由于电源电压不变，当环境温度升高时，R 1的阻值变小，电路总电阻变小，则由2U P R=可知，电路总功率变大，故B 错误； C ．由于温度越高R 1阻值越小，则由串联分压可知，R 0两端电压越大，由于电压表测量R 0两端电压，量程为0~3V ，则电压最大不超过3V ，当电压表为3V 时，对应环境最高温度，此时电路电流为01003V0.01A 300ΩU I I I R ===== 则此时R 1阻值为1114V 3V 100Ω0.01AU R I -=== 由乙图得对应最高温度为80℃，故C 正确；D ．当环境温度为40℃时，由乙图得R 1阻值为200Ω，则电路总阻值为500Ω，电路电流为4V 0.008A 500ΩU I R '===总 由于串联，则流过R 1电流为0.008A ，此时R 1两端电压为1110.008A 200Ω=1.6V U I R '''==⨯故D 错误。

一、初中物理欧姆定律问题1．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B【解析】【分析】【详解】 当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。

故选B 。

2．如图所示，电源电压不变，a 、b 、c 为电流表或电压表。

滑动变阻器最大阻值为R 3，先闭合S 1再闭合S 2，发现b 表和c 表的读数均有明显变化。

下列判断正确的是（ ）A ．a 表可能是电压表，也可能是电流表B ．若b 表是电流表，先闭合S 1，再闭合S 2，a 表读数变大C ．若b 表是电压表，闭合S 1断开S 2移动变阻器的滑片时，b 、c 两表示数变化量的比值不变D ．若R 1=R 2=R 3，则控制开关状态和滑片位置，得到电路最大功率为最小功率的4倍【答案】CD【解析】【详解】A ．由题意可知，c 表应该是电流表，不能是电压表，否则整个电路没有电流；假设a 表是电流表，b 表是电流表，那么整个电路会短路，这样不符合题意，所以b 表不能是电流表，假设b 表是电压表，那么电流流过变阻器后，就不会再流过电阻R 1、R 2，而是流过下面的a 表，即使再闭合S 2，c 表的示数都不会变化，这与题意不符合，所以a 表不能是电流表，只能是电压表，A 错误；B ．若b 表是电流表，先闭合S 1，那么滑动变阻器就会被短路，电路只有电阻R 1接入，再闭合S 2，电路有电阻R 1、R 2并联接入，这样a 表的读数是不变的，都是电源电压的大小，B 错误；C ．若b 表是电压表，闭合S 1断开S 2，只有电阻R 1、R 3串联接入电路，移动变阻器的滑片时，假设从'3R 变到''3R 时，b 表的示数从''3U 到'3U ，c 表的读数从''I 到'I ，可得到 ''31U U I R =-''''31U U I R =-b 表示数变化量是()''''''331U U U I I R ∆=-=-c 表示数变化量是'''I I I ∆=-那么b 、c 两表示数变化量的比值是()'''11'''I I R U R I I I-∆==-∆- 即这个比值大小不变，C 正确；D ．假设123R R R R ===，并且b 表是电压表，那么这个电路是电阻R 1、R 2并联后再和R 3串联，当R 3接入电路的电阻为零时，并且S 1、S 2都闭合时，R 1和R 2并联，电路中的总电阻最小，根据2UPR=可知，电路的总功率最大，大小是22222max122U U U U UPR R R R R=+=+=当R3接入电路的电阻最大时，并且S1闭合，S2断开时，R1和R3串联，这时电路的总电阻最大，根据2UPR=可知，电路的总功率最小，大小是22min132U UPR R R==+那么22max min2::4:12U UP PR R==即max min4P P=，可得到电路最大功率为最小功率的4倍，D正确。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值 R A R U U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU U R I I I =<+乙 即测量值与真实值相比偏小，故D 错误。

一、欧姆定律的计算问题难题易错题1．如图甲所示电路，小灯泡额定电压为5V，滑动变阻器1R、2R允许通过的最大电流均为1A，电流表量程为0~0.6A，电源电压保持不变。

闭合开关S、S1，断开开关S2，1R的滑片从最右端滑到最左端后，保持1R的滑片不动；再闭合开关S、S2，断开开关S1，在保证所有元件安全的情况下，将2R的滑片从最右端向左进行最大范围移动。

图乙中是两次移动滑片的过程中电流表和电压表的示数关系图像。

下列说法正确的是（）A．电源电压为9V B．小灯泡的额定功率为1.67WC．滑动变阻器1R和2R的最大阻值相等D．整个过程中小灯泡工作时消耗的最小功率是0.6W【答案】D【解析】【分析】【详解】AB．闭合开关S、S1，断开开关S2，灯泡与滑动变阻器1R串联，由于电压表接在滑片上，所以变阻器1R始终以最大值连入电路，则1R的滑片从最右端滑到最左端的过程中，电路中总电阻不变，通过的电流不变，由图知可知，此时电路中的电流为0.5A，当变阻器1R的滑片移动到最左端时，电压表测整个变阻器1R的电压，且此时电压表的示数最大，由图可知，此时1R的电压为6V，由欧姆定律可得变阻器1R的最大阻值1max 1max6V12Ω0.5AURI===再闭合开关S、S2，断开开关S1时，灯泡与滑动变阻2R串联，电压表测2R两端的电压，在保证所有元件安全的情况下，将2R的滑片从最右端向左进行最大范围移动，灯与变阻器2R、电流表串联，通过的电流相等，由图象知，最大电流为0.5A，而0.5A0.6A1A<<故可知灯的额定电流为0.5A，故小灯泡的额定功率为L 5V0.5A 2.5WP U I==⨯=额额额由图像可知，电压表示数为6V，即变阻器2R的电压为6V，此时灯泡正常发光，则由串联电路电压的规律，电源电压为25V 6V 11V U U U =+=+=额故AB 错误；C ．灯泡与变阻器2R 串联时，滑片在最右端时，变阻器2R 接入的阻值最大，其分得的电压最大，电流最小，由图像可知变阻器2R 最大电压为9V ，最小电流为0.3A ，则变阻器2R 的最大阻值为2max 2max 9V30Ω0.3AU R I === 故C 错误；D ．通过灯的电流最小时，消耗的功率最小，由图像知，此时最小电流为0.3A ，变阻器的电压为9V ，由串联电路分压的规律知，此时灯的电压为Lmin 2max 11V 9V 2V U U U =-=-=则小灯泡消耗的最小功率为Lmin Lmin min 2V 0.3A 0.6W P U I ==⨯=故D 正确。

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】 【详解】 根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．如图甲所示，R 1为定值电阻，滑动变阻器R 2的滑片从a 端滑到b 端的过程中，R 2消耗的电功率P 与其两端电压U 的关系图像如图乙所示，下列说法正确的是（ ）A ．R 1的阻值为20 ΩB ．当R 2接入阻值为50 Ω时它的功率最大C ．电源电压为6 VD ．该电路消耗的最大电功率为0.9 W 【答案】C 【解析】 【分析】 【详解】AC ．从图乙可以看到，当滑动变阻器两端电压是2V 时，其功率是0.8W ，可计算得到这时电路中的电流是1110.8W 0.4A 2V P I U === 同理，当滑动变阻器两端电压是5V 时，其功率是0.5W ，电路中的电流是2220.5W0.1A 5VP I U === 设电源电压是U 电源，可以得到关系式10.4A 2V R U ⋅+=电源 10.1A 5V R U ⋅+=电源解得110ΩR =、6V U =电源；A 错误、C 正确；B ．从图乙可以看到，当滑动变阻器两端电压是5V 时，其功率是0.5W ，这时滑动变阻器接入电路的阻值大小是()225V 50Ω0.5WR ==当R 2接入阻值为50 Ω时它的功率不是最大，B 错误；D ．当电路中的电阻最小时，即滑动变阻器接入电路的阻值是0时，电路中的总电阻最小，电路消耗的电功率最大，大小是()22max16V 3.6W 10ΩU P R ===电源 D 错误。

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。

滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。

故选C。

2．如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知。

当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V。

若掷向b（同时与a断开），电压表示数可能为（）A．3.0V B．2.5V C．2.2V D．1.5V【解析】【分析】【详解】由图S 接b 时，R 2与R 串联，由欧姆定律知，此时电压表测R 2两端电压为215Ω15ΩU I R R U ''==⨯+--------------① S 接a 时，R 1与R 串联，此时电压表测R 1两端电压，示数为2V ，则有 12V 10Ω10ΩIR R U ==⨯+------------② ①÷②可得()()310Ω2V 215ΩR U R '+=+ 所以103V 15R U R '+=⨯+ 因为 10115R R +<+ 所以3V U '<R 1、R 2分别与R 串联，R 2＞R 1，根据串联电路的分压原是可知，R 与R 2串联时比R 1与R 串联时分压多，即S 接b 时电压表示数大于2V ；综上可知2V 3V U '<<故选BC 。
