初中物理电学欧姆定律应用专项习题(强化篇)含答案

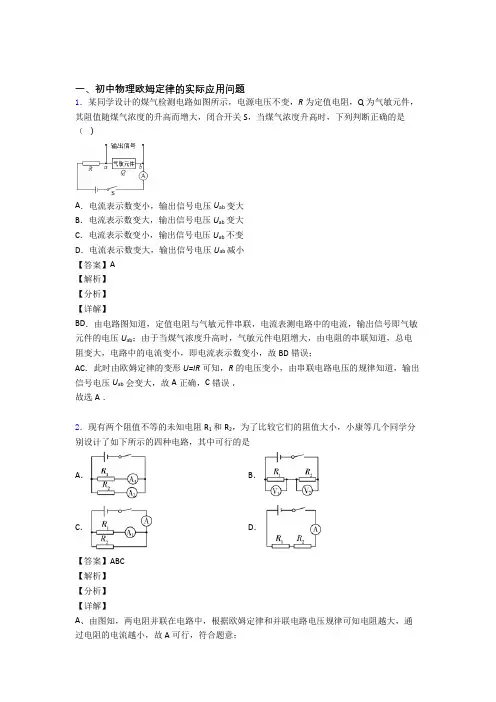

一、初中物理欧姆定律的实际应用问题1．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A．电流表示数变小，输出信号电压U ab变大B．电流表示数变大，输出信号电压U ab变大C．电流表示数变小，输出信号电压U ab不变D．电流表示数变大，输出信号电压U ab减小【答案】A【解析】【分析】【详解】BD．由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压U ab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；AC．此时由欧姆定律的变形U=IR可知，R的电压变小，由串联电路电压的规律知道，输出信号电压U ab会变大，故A正确，C错误，故选A．2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A．B．C．D．【答案】ABC【解析】【分析】【详解】A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意；B 、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B 可行，符合题意；C 、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C 可行，符合题意；D 、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R 1和R 2的阻值大小，故D 不可行，不合题意．故选ABC ．3．如图所示，电源电压不变，a 、b 为电流表或电压表，滑片P 在滑动变阻器R 3的中点，电路在工作时均安全。

只闭合S 1时，a 、b 均有示数；先闭合S 1，再闭合S 2，b 示数有变化。

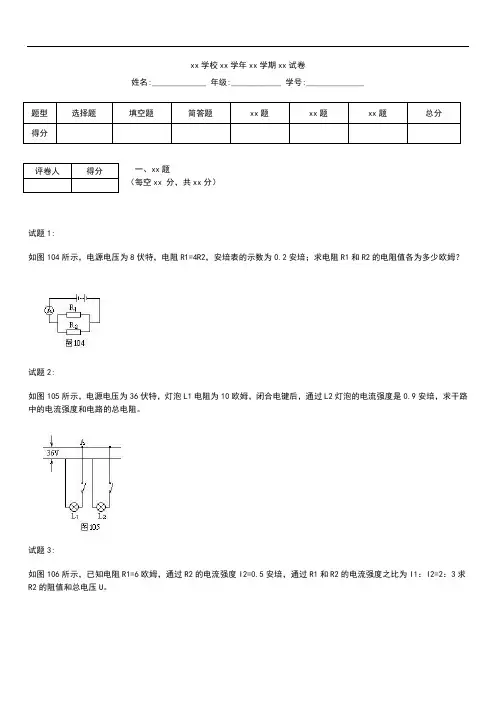

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？试题2:如图105所示，电源电压为36伏特，灯泡L1电阻为10欧姆，闭合电键后，通过L2灯泡的电流强度是0.9安培，求干路中的电流强度和电路的总电阻。

试题3:如图106所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U。

评卷人得分试题4:如图107所示电路，当电键K闭合后，安培计的读数为2安培，伏特计的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。

试题5:如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。

(1)当K接通时；(2)当K 断开时。

试题6:在图109所示电路中，已知电源电压为U，电路中的电阻为R1，通过安培表的电流为I1。

若想得到通过安培表的电流为3I1，需要和R1并联一个多大的电阻R2？试题7:在图110所示，R1=20欧姆，R2=60欧姆，电源电压为12伏特。

(1)当电键K1断开，电键K2与B端接通时，求R2两端的电压。

(2)当电键K1与C端接通，电键K2与A端接通时，求安培表中通过的电流强度。

试题8:将2欧姆的电阻和6欧姆的电阻并联，如果2欧姆电阻上的电压为6伏特，那么通过每个电阻里的电流强度和并联部分的总电流强度各是多少？试题9:电阻R1与电阻R2组成并联电路。

试证明总电阻小于电阻R1、小于电阻R2。

试题10:为了确定一个电阻值未知的电阻，用一个已知电阻R和它并联接入电路中，如图111所示，测得R上的电流为并联电路中总电流的试题11:在图112所示的电路中，电阻R1=4Ω，R2=1Ω，R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。

一、初中物理欧姆定律的实际应用问题1．如图，电源电压恒定，灯L的规格为“24V 72W”且工作时电阻保持不变，电压表的量程为0～15V，电流表的量程为0～3A，滑动变阻器R2的规格为“？Ω 2A”，在电路安全的前提下，操作如下：①当只闭合S、S3时，电路中的总功率为P1，电流表示数为I1；②当只闭合S2、S3时，移动滑片使滑动变阻器的阻值为R，电流表示数为I2，电阻R1和滑动变阻器的总功率为10W；再移动滑片使滑动变阻器的阻值为2R，电流表示数为I3，灯L 和滑动变阻器的总功率为9.72W；③当只闭合S、S1、S2时，移动滑动变阻器的滑片，使电路中的最小总功率为P4，此时电流表示数为I4。

已知P1：P4＝5：6，I2：I3＝10：9。

则下列数据错误的是（）A．电源电压为20VB．电流表的示数I1：I4＝5：6C．R1的电阻为8ΩD．该电路消耗的功率最小时，滑动变阻器R2的阻值为32Ω【答案】A【解析】【分析】【详解】①当只闭合S、S3时，只有灯泡连入电路，如图A所示；②当只闭合S2、S3时，电阻R1、滑动变阻器和灯泡串联，滑动变阻器的阻值为R，如图所示B；再移动滑片使滑动变阻器的阻值为2R，如图C所示；③当只闭合S、S1、S2时，电阻R1、滑动变阻器并联，如图D所示；B．由2UPR可得灯泡的电阻22(24V)=8Ω72WL U R P ==额额电源电压不变，在图AD 中，由P ＝UI 得11144456P I P U P I P U=== 故B 正确，不符合题意； AC ．在图B 中，其总电阻R 总2＝R 1+R +R L在图C 中，其总电阻R 总3＝R 1+2R +R L ，则212L U UI R R R R ==++总 3132LU UI R R R R ==++总 已知I 2：I 3＝10：9，则111092L LU UR R R R R R =++++： ：化简可得R 1＝8R ﹣R L ＝8R ﹣8Ω①图B 中电阻R 1和滑动变阻器的总功率P ′＝I 22（R 1+R ）即I 22（R 1+R ）＝10W ②图C 中灯泡和滑动变阻器的总功率P ″＝I 32（R L +2R ）即I 32（8Ω+2R ）＝9.72W ③由于I 2：I 3＝10：9，则由②③化简可得 3R 1＝20Ω+2R ④解①④方程得R ＝2Ω R 1＝8Ω故C 正确，不符合题意； 由②得2110W=1A 8Ω+2ΩPIR R'==+根据图B可知，电源电压U＝I2（R1+R+R L）＝1A×（8Ω+2Ω+8Ω）＝18V故A错误，符合题意；D．由电路图可知，只闭合S2、S3时，R1、灯泡和滑动变阻器串联，总电阻最大，此时该电路消耗的功率最小，由于此时电压表测量R1和滑动变阻器两端的电压，则电压表示数U′为最大15V时，电路中的电阻最大，电流最小，此时的总功率最小；串联电路的总电压等于各电阻两端的电压之和，所以此时灯泡两端的电压U L＝U﹣U′＝18V﹣15V＝3V此时电路中的电流L3V=0.375A8ΩLLUI IR'===由UIR=得此时电路的最大电阻为18V480.375AURI'===Ω最大根据串联电路的总电阻等于各分电阻之和可知，滑动变阻器连入电路的最大阻值R滑＝R最大﹣R1﹣R L＝48Ω﹣8Ω﹣8Ω＝32Ω故D正确，不符合题意。

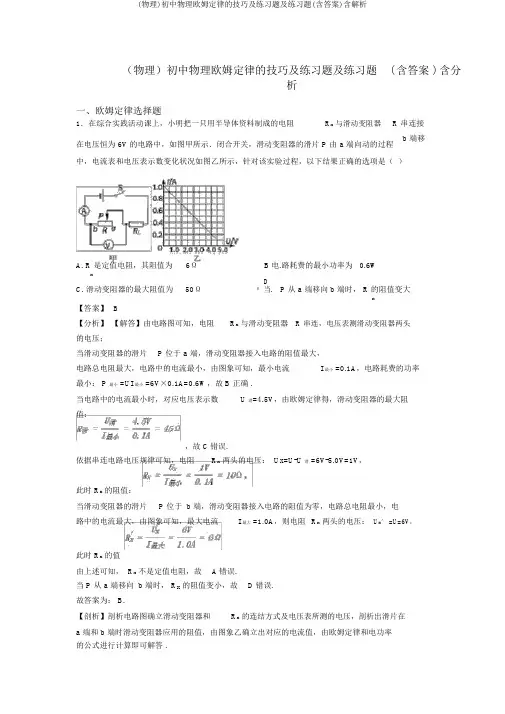

（物理）初中物理欧姆定律的技巧及练习题及练习题 ( 含答案 ) 含分析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体资料制成的电阻R x与滑动变阻器R 串连接在电压恒为 6V 的电路中，如图甲所示．闭合开关，滑动变阻器的滑片 P 由 a 端向动的过程中，电流表和电压表示数变化状况如图乙所示，针对该实验过程，以下结果正确的选项是（）b 端移A. R 是定值电阻，其阻值为6ΩB电.路耗费的最小功率为 0.6WxC. 滑动变阻器的最大阻值为50ΩD当.P 从 a 端移向 b 端时， R 的阻值变大x【答案】B【分析】【解答】由电路图可知，电阻R x与滑动变阻器R 串连，电压表测滑动变阻器两头的电压；当滑动变阻器的滑片P 位于 a 端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I 最小 =0.1A，电路耗费的功率最小： P 最小 =UI 最小 =6V×0.1A=0.6W，故 B 正确 .当电路中的电流最小时，对应电压表示数U 滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故 C错误.依据串连电路电压规律可知，电阻R x两头的电压： Ux=U-U 滑 =6V-5.0V=1V，此时 R x的阻值：当滑动变阻器的滑片P 位于 b 端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I 最大 =1.0A，则电阻R x两头的电压：U x′ =U=6V，此时 R x的值由上述可知， R x不是定值电阻，故A错误.当 P 从 a 端移向 b 端时， R x的阻值变小，故D错误.故答案为： B.【剖析】剖析电路图确立滑动变阻器和R x的连结方式及电压表所测的电压，剖析出滑片在a 端和b 端时滑动变阻器应用的阻值，由图象乙确立出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答 .2．以下图是电阻甲和乙的U﹣ I 图象，以下说法正确的选项是（）A.甲、乙两元件的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V 时，电路的总电流为0.3AD. 甲、乙串连在电路中，当电路电流为0.2A 时，甲的功率为0.6W【答案】 C【分析】【解答】解：AB、由图象可知，乙元件中电流与两头电压图象不是过原点直线，说明乙元件的电流与电压不行正比，即乙的电阻不是定值，故A、B 错误；C、甲、乙并联在2V 电源时，甲和乙电压都为2V，由图象可知， I 甲=0.1A， I 乙=0.2A，故干路电流I=I 甲+I 乙 =0.1A+0.2A=0.3A，故 C 正确；D、甲、乙串连在电路中时，当电路电流为0.2A 时，甲和乙电流都为0.2A，由图可知U 甲=4V，所以甲的功率P 甲 =U 甲 I 甲=4V×0.2A=0.8W，故 D 错误．应选 C．【剖析】（ 1）依据欧姆定律可知，电阻一准时，经过电阻的电流与两头的电压成正比，据此剖析图象甲乙电阻的变化；（2）依据并联电路的电压特色联合图象读出对应的电流，再依据并联电路的电流特色得出干路电流；（3）依据串连电路的电流特色读出图象中对应的电压，依据P=UI 计算甲的功率．3．标有“ 6V 1.5W”的小灯泡，经过它的电流随两头电压变化的关系以下图．若把这样的三只灯泡串连起来，接在12V 的电源两头，灯泡的电阻和实质功率约为（）A. 24Ω 0.67WB.20Ω 0.96W C24.Ω 0.96W D.20Ω 0.8W【答案】 D12V的电源两头，则每只灯泡两头【分析】【解答】解：把这类规格的三只灯泡串连接在的电压都为4V，从图象上能够看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= ==20 Ω；则每只灯泡的实质功率：P 实 =UI=4V × 0.2A=0.8W，故 ABC 错误， D 正确．应选： D．【剖析】三只完整同样的灯泡串连，灯泡的电阻相等，经过的电流相等，依据欧姆定律可知，三只灯泡两头的电压相等，再从图象上找到对应的电压和电流，依据相应的公式分别算出每只灯泡的实质电阻和实质功率．4．小华设计了一种输液提示器，能在护士站察看到药液量的变化。

初中物理欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

故答案为：C。

【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

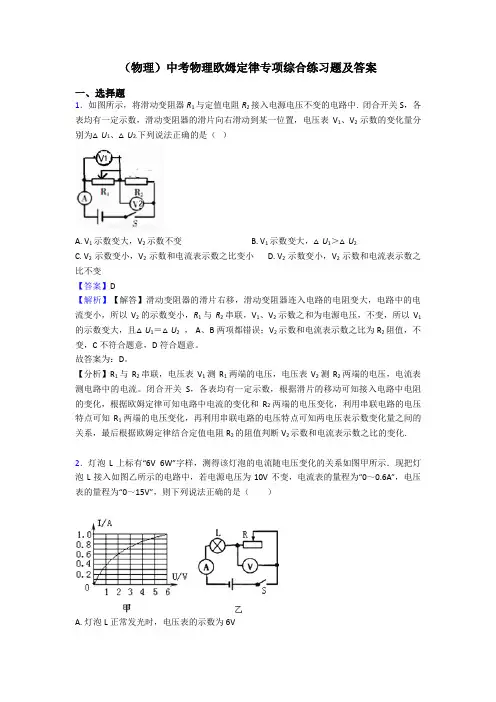

（物理）中考物理欧姆定律专项综合练习题及答案一、选择题1．如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是（）A. V1示数变大，V2示数不变B. V1示数变大，△U1＞△U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变【答案】D【解析】【解答】滑动变阻器的滑片右移，滑动变阻器连入电路的电阻变大，电路中的电流变小，所以V2的示数变小，R1与R2串联，V1、V2示数之和为电源电压，不变，所以V1的示数变大，且△U1＝△U2， A、B两项都错误；V2示数和电流表示数之比为R2阻值，不变，C不符合题意，D符合题意。

故答案为：D。

【分析】R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

闭合开关S，各表均有一定示数，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，利用串联电路的电压特点可知R1两端的电压变化，再利用串联电路的电压特点可知两电压表示数变化量之间的关系，最后根据欧姆定律结合定值电阻R2的阻值判断V2示数和电流表示数之比的变化.2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。

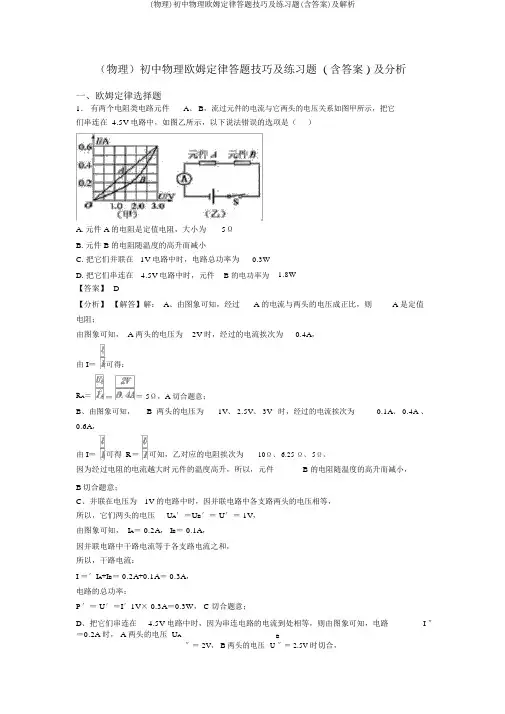

（物理）初中物理欧姆定律答题技巧及练习题( 含答案 ) 及分析一、欧姆定律选择题1．有两个电阻类电路元件A、 B，流过元件的电流与它两头的电压关系如图甲所示，把它们串连在 4.5V 电路中，如图乙所示，以下说法错误的选项是（）A. 元件 A 的电阻是定值电阻，大小为5ΩB. 元件 B 的电阻随温度的高升而减小C. 把它们并联在1V 电路中时，电路总功率为0.3WD. 把它们串连在 4.5V 电路中时，元件 B 的电功率为 1.8W【答案】D【分析】【解答】解： A、由图象可知，经过 A 的电流与两头的电压成正比，则A 是定值电阻；由图象可知， A 两头的电压为2V 时，经过的电流挨次为0.4A，由 I＝可得：R A＝＝＝ 5Ω，A 切合题意；B、由图象可知， B 两头的电压为1V、 2.5V、 3V时，经过的电流挨次为0.1A、 0.4A 、0.6A，由 I＝可得R＝可知，乙对应的电阻挨次为10Ω、 6.25 Ω、 5Ω，因为经过电阻的电流越大时元件的温度高升，所以，元件 B 的电阻随温度的高升而减小，B切合题意；C、并联在电压为1V 的电路中时，因并联电路中各支路两头的电压相等，所以，它们两头的电压U A′＝U B′＝ U′＝ 1V，由图象可知， I A＝ 0.2A， I B＝ 0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I＝′I A+I B＝ 0.2A+0.1A＝ 0.3A，电路的总功率：P′＝ U′＝I′1V× 0.3A＝0.3W， C 切合题意；D、把它们串连在 4.5V 电路中时，因为串连电路的电流到处相等，则由图象可知，电路I ″＝0.2A 时， A 两头的电压 U A B″＝ 2V， B 两头的电压U ″＝ 2.5V时切合，所以， P B＝″U B″I B＝ 2.5V × 0.2A＝0.5W ， D 不切合题意。

故答案为： D【剖析】 AB、依据欧姆定律可知，电阻一准时，经过电阻电阻的电流与两头两头的电压成正比，据此剖析图象甲乙电阻的变化；由图象可知 A 的电压和对应的电流值，依据欧姆定律即可求出电阻；C、元件A、 B 并联在电压为1V 的电路中时，它们两头的电压相等，依据图象读出经过它们的电流，依据并联电路的电流特色求出干路电流，利用P＝ UI 求出电路的总功率；D、元件A、 B串连在电压为 4.5V的电路中时，经过它们的电流相等，电源的电压等于两电阻两头的电压之和，依据图象读出切合题意的电流和电压，依据欧姆定律求出它们的阻值之比。

一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能的是（）A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路【答案】D【解析】【分析】电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。

【详解】A．如果电阻R短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故A不符合题意；B．如果电阻R断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B不符合题意；C．如果灯泡L短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故C不符合题意；D．如果灯泡L断路，整个电路断路，电流表、电压表示数都减小为零，故D符合题意。

故选D。

2．在如图所示的电路中，电源电压保持不变，下列说法正确的是（）A．只闭合开关 S1，变阻器滑片向左移动时，电压表 V1 无示数，电压表 V2 与电流表 A 示数的比值不变B．只闭合开关 S3，移动变阻器滑片，电压表 V1示数变化量与电流表 A 示数变化量的比值不 变C ．只闭合开关 S 2，移动变阻器滑片，电压表 V 1 示数的变化量等于电压表 V 2 的示数的变化量D ．若不考虑电表量程等元件安全问题，当闭合开关 S 1、S 3，变阻器滑片置于最左端时，R 1 消耗的功率最大【答案】BD【解析】只闭合开关 S 1 ，R 1 和V 1 没有接入电路，电压表V 1 无示数；R 2 、R 3串联，电压表V 2 测变阻器R 3 的电压，电流表测电路中的电流；由欧姆定律可知，电压表V 2 与电流表A 示数的比值即为变阻器连入电路中的电阻大小，故当滑片向左移动时，该比值变小，A 错误； 只闭合开关S 3 ，R 1 、R 3 串联，电压表V 1 测R 1 的电压，电流表测电路中的电流，由I=U/R 可得，前后两次电阻R 1 的大小：R 1 =U 1/I 1=U 2/I 2，由合分比定理可得R 1 =U 1−U 2/I 1−I 2，即电压表V 1 示数变化量与电流表A 示数变化量的比值不变，B 正确；只闭合开关 S 2 ，R 1 、R 2 、R 3 串联，电压表V 1 测R 1 的电压，电压表V 2 测R 3 的电压；根据串联电路电压的规律，移动变阻器滑片，R 3 的电压变化量等于R 1 、R 2 的电压变化量之和，即电压表 V 1 示数的变化量小于电压表V 2 的示数的变化量，故C 错误；若不考虑电表量程等元件安全问题，当闭合开关 S 1 、S 3 ，变阻器滑片置于最左端时，变阻器连入电路中的电阻为0，此时R 1 与R 2 并联，R 1 的电压等于电源电压最大，根据P=UI=U 2/R 可知，R 1 消耗的功率最大，故D 正确，故选BD ．3．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。
