初中物理欧姆定律专题练习题(含答案)

中考物理欧姆定律测试题（含答案）一、选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。

在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。

灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。

【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。

该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

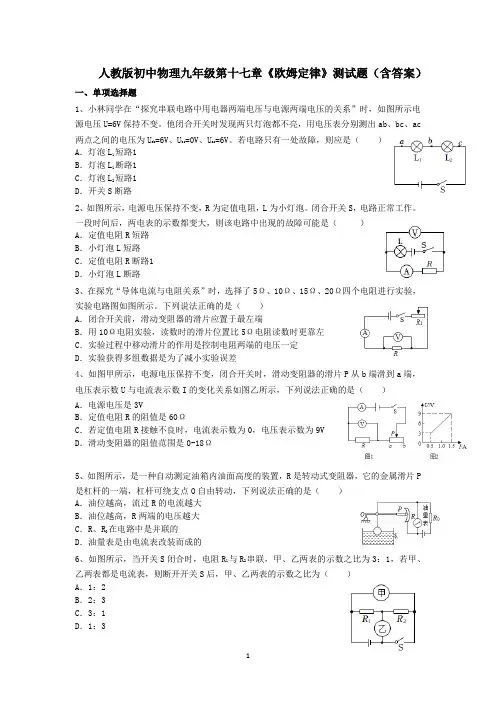

人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）一、单项选择题1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。

他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac 两点之间的电压为U ab=6V、U bc=0V、U ac=6V。

若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。

闭合开关S，电路正常工作。

一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是3VB．定值电阻R的阻值是60ΩC．若定值电阻R接触不良时，电流表示数为0，电压表示数为9VD．滑动变阻器的阻值范围是0-18Ω5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P 是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（）A．油位越高，流过R的电流越大B．油位越高，R两端的电压越大C．R、R0在电路中是并联的D．油量表是由电流表改装而成的6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（）A．1：2B．2：3C．3：1D．1：37、如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V “量程，灯泡上标有“6V 0.5A“字样，不考虑温度对灯丝电阻的影响。

1. 某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（）A、采用序号1与2对比，是研究电阻大小是否与长度有关B、采用序号1与3对比，是研究电阻大小是否与长度有关C、采用序号2与4对比，是研究电阻大小是否与材料有关D、采用序号3与4对比，是研究电阻大小是否与横截面积有关2. 如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P 都向右滑动时，灯泡L1和L2 的亮度变化是（）A、L1和L2都变亮B、L1和L2都变暗C、L1变亮，L2变暗D、L1变暗，L2不变第4题3. 小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（） A.干路电流为3A B.L1的电阻小于L2的电阻 C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同4. 在如图所示的电路中，电源电压为 4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（） A 、小灯泡两端的电压为3V B、小灯泡两端的电压为 1.5V C、向右移动滑片P，电压表示数变小D、向右移动滑片P，电流表示数变大第5题第6 题5. 如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5 安，电压表的示数变化范围是6~3 伏. 则电源电压为（） A.6 伏 B.7.5伏 C.9伏 D.15 伏6. 在图中的电路中，电源电压保持不变.闭合开关S后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是（） A. 电阻R断路，电流表示数变小 B. 电阻R短路，电压表示数变小 C. 电阻R断路，电流表示数变大 D. 电阻R 短路，电压表示数变大选择题欧姆定律》测试题序号长度m横截面积mm2材料110.1镍铬20.50.1镍铬310.2镍铬410.2锰铜第2题7. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A的电流与其两端的电压成正比B.导体A的电阻大于导体B的电阻C.当在导体 B 的两端加上1V 的电压时，通过导体 B 的电流为0.1A8. 一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V 且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A. 为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )9. 如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮.对此有下列几种猜想，其中可能的是( )① L2灯丝断了，灯座未短路② 灯泡L2的电阻太小③灯泡L2两端电压较大④ 通过灯泡L1、L2 电流不等⑤灯泡L2的灯座被短路10. 小刚用图所示电路探究“一段电路中电流跟电阻的关系”在.此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数二、填空题11. ________________________________________________________________________ 若导体两端电压为6V 时，通过它的电流强度是0.1 A，则该导体的电阻大小为____________ Ω；若该导体两端电压为3V，则通过它的电流强度为______ A；若两端电压为零，则该导体的电阻为 _______ Ω.12. ________________________________________________________________________ 如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为 _________ A，R1的阻值为________ Ω.13. 小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数(选填“变大”、“变小”或“不变”)14. ____________ 有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V 的电路上，需要给它 ____ 联一个Ω的电阻.D.将A、B两导体串联后接到电压为3V 的电源上时，通过导体的电流为0.2AA.0 ～2ΩB.0～8ΩC.2Ω～8ΩD.8 Ω～10ΩA.①B.①③C.③④D.②⑤第7题第8题15. ____________________________________________________________ 两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为__________________________ Ω；将甲和乙并联后接在电压为 2.0V 的电源两端，干路中的电流为A.16. 如图所示，电源电压为6V ，并保持不变，当 S 1、S 2 闭合， S 3断开时，电流表示数为 0.5A ， 则R1的电阻值为 Ω；当 S 1、S 3断开， S 2闭合时，电压表示数为 4V.则 R 2的电阻值为 Ω；如果电路中只闭合 S 3，电压表示数是 V.17. ____________ 现有两个电阻分为为 10Ω 和 15Ω，把它们接入一电路中，电源电压为 大电流为 _____________ A ，最小电流为 A .三、实验与探究题（本共 3 题，每空 3 分，共 30分）18. 在探究 “电流跟电压、电阻关系 ”的过程中，某同学按图所示的电路图 连接实物后，该同学做如下步骤：步骤 1：保持定值电阻 R 的阻值不变，闭合开关 S 后，使 R 两端的电压 成倍数变化，如 2V 、4V 、6V ，分别读出并记录对应于不同电压下的电流 表示数，比较每次电流表的示数是否成整数倍的变化 .步骤 2：保持每次定值电阻两端电压保持不变， 换用不同的定值电阻， 使电阻成整数倍的变化， 如 5Ω、 10Ω、 15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等（1）“步骤 1”的设计目的是为了探究；（2）当某同学在按 “步骤 2”做时，选一个 “5Ω的”电阻，测得电流表示数为 0.2A ，当换 “10Ω 来做时，发现电流表的示数不是 0.1A ，（不考虑温度对电阻的影响） ，你认为电流表的读数将 会是 （填“大于”、“小于”）0.1A ，滑片应该向 移动（选填 “左”、“右”），此时，手和眼睛的分工是 .（3）如果在闭合开关 S 后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原 因是：19. 如图所示，是一种自动测定油箱内油面高度的装置 .R 是滑动变阻器，它 的金属片是杠杆的一端 .从油量表 （由电流表改装而成 ） 指针所指的刻度，就 可以知道油箱内油面的高度 .（1）当油箱向外输油时，油量表的示数将 .（2）若图中电源电压为 24V ，电流表的量程为 0-0.6A ，滑动变阻器的最大值为 80Ω，为了保证电流表不超量程，保护电阻 R / 的最小阻值应是__ Ω.20. 在“伏安法测电阻 ”的实验课中，老师提供了以下器材：几节干电池、 3 个已知阻值的电阻 R L （5欧、8欧、12欧）、1 只最大阻值为 10欧的滑动变阻器、被测电阻， 2个开关，电压表 和电流表各 1只、导线若干 .实验前老师启发同学们，为了使测定的电阻值更精确，采用多 次第 13 题 第 15 题 第 16题 6V ，则流过源的最测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx 的四个方案（如下图），每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案回答：（1）实验中测得下表所示数据，该方案是小组的；（2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换；（3）上述四个实验方案最佳的是小组.四、计算题21. 现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其中一个元件Ro 进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示U/V0.400.600.80 1.00 1.20 1.50 1.60I/A0.200.450.80 1.25 1.80 2.81 3.20（1）R0成的，并简要说明理由（2）把元件R.接人如图所示的电路中，闭合开关后，电流表读数为压为3V，此时定值电阻R 的电阻为多大?22. 如图所示，电源电压6V 不变，滑动变阻器R1的最大阻值是20 ，当S 断开，把滑片P答案一、选择题滑至b端时，电流表读数是0.2A；当S闭合，流表读数是1A，求R2和灯泡L 的阻值.把滑片P滑至a端时，灯L恰能正常发光，电1.8A.已知电路中的电源电1.A2.D3.A4.B5.B6.D7.B8.C9.D 10.B二、填空题11.60 0.05 60 12.0.1 40 13.变大变大14.串60 15.5 0.6 16.12 24 6 17.1 0.24三、实验与探究题18. （1）研究导体中的电流与导体两端电压的关系（2）大于右手移动滑动变阻器的滑片，眼睛观察电压表的示数（3）滑动变阻器的滑片位于最左端，相当于导线（或电阻R 接线柱松动等）19. （1）减小（2）4020. （1）甲（2）电池的节数（3）丙四、计算题21. （1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（2）1Ω.22. 当S断开，把滑片P滑至b端时，R2与R1串联，I 1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S 闭合，把滑片P 滑至 a 端时，R2 与L 并联，U L=U2' =6V I2'=U2'/2R=6V/10Ω=0.6AI L=I-I 2'=0.4AR L=U L/I L=15Ω。

(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。

在学习物理的过程中，我们经常会遇到欧姆定律的应用题。

在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。

希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。

练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 3 = 15（单位：伏特）。

练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 2 = 110（单位：欧姆）。

练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。

练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 10 = 50（单位：伏特）。

练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。

代入已知量，I = 24 / 6 = 4（单位：安培）。

通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。

它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。

只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。

在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。

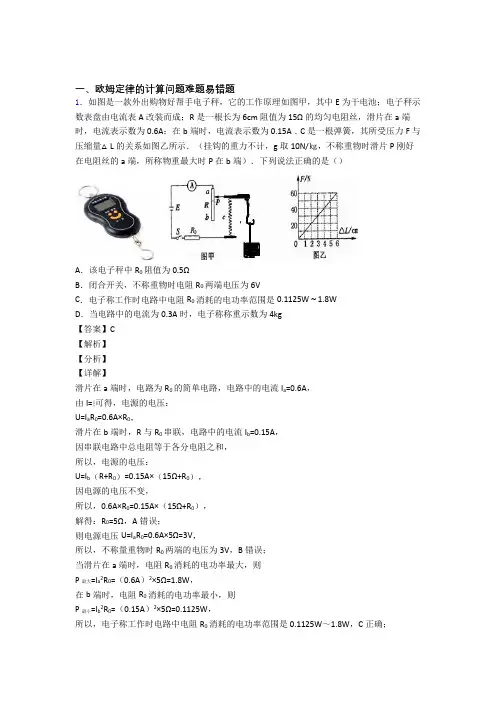

一、欧姆定律的计算问题难题易错题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A 处时，电路中的总电阻： R 总===10Ω，因串联电路中总电阻等于各分电阻之和， 所以，滑动变阻器连入电路的阻值： R′=R 总﹣R 0=10Ω﹣5Ω=5Ω， 由题意可知，此时弹簧的压缩量： L=×5Ω=2cm ，由图象可知，此时弹簧所受压力为20N ，即G=F=20N ， 由G=mg 可得，物体的质量： m===2kg ，故D 错误． 故选C ．2．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系，则210.25U U A R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。

中考物理《欧姆定律和电功率》专项练习题(附答案)一、选择题1．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。

当滑动变阻器的滑片P向右移动时，下列说法中正确的是 ( )示数的差值不变A.电流表A示数与电流表A1B．电压表V示数与电流表A示数的比值变大示数的比值变小C．电压表V示数与电流表A1D．电压表V示数与电流表A示数的乘积不变2．如图所示是电阻甲和乙的1-U图象，下列说法中正确的是 ( )A.电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4 A3．如图所示电路，电源电压不变，R是定值电阻，将一个“6V 2W”的小灯泡接在a、b两点之间时，小灯泡恰能正常发光；若换一个“12V 8W”的小灯泡接在a、b两点间，不考虑灯丝电阻受温度的影响，则 ( )A.定值电阻R功率变大 B．小灯泡实际功率为2WC．电路中总功率变大 D．定值电阻R两端电压变小4.小桂同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。

在实验过程中，保持滑片不动，当定值电阻R由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操2作是 ( )的滑片，保持电压表示数不变，观察并记A.向左调节滑动变阻器R1录电流表的示数B．换用更精确的电压表进行测量的滑片，保持电压表示数不变，观察并C．向右调节滑动变阻器R1记录电流表的示数D．增加电池的个数，使电源电压变大5．如图所示的电路中，电源的电压保持不变。

闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是 ( )A.可能是R．发生短路 B．可能是变阻器发生短路C．可能是电流表发生短路 D．可能是开关接触不良6．家庭电路中使用电热水壶时，电灯会变暗。

简化的电路如图所示，设R为干路电线的等效电阻且保持不变，电源电压保持不变，闭合开关S后，下列说法正确的是 ( )A.灯两端的电压变小 B．R两端的电压不变C．电路的总电阻变大 D．电路的总功率不变7．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是 ( )A.用户家里的用电器两端电压等于UB．输电线上消耗的电功率为U2/rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时；用户家里用电器两端电压保持不变8．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为． ( )A.1.8 W,5.4×10-2 WB.3.6 W,O. 108 WC.6. 48×l03 W,l. 94×l02 WD.0.6 W,l.8×10-2 W9．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。

2021中考物理专题训练：欧姆定律一、选择题1. 如图是握力计的原理图．其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小．闭合开关，当握力F增加时，电流表的示数将()A. 变小B. 变大C. 不变D. 无法确定2. 已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为()A. 0.5 A12 VB. 1.5 A12 VC. 1.5 A8 VD. 0.5 A8 V3. 在“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了二者的U－I关系图象，如图甲、乙所示。

对于图象的分析，以下说法错误的是()A．由图甲可知，定值电阻的阻值为1 ΩB．由图甲可知，定值电阻阻值不随其两端的电压和通过它的电流而改变C．由图乙可知，小灯泡的电阻随灯丝温度的升高而增大D．为了减小误差，应该用多次测量求平均值的方法计算小灯泡的电阻4. 如图①所示是电阻甲和乙的I－U图像，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2 V时，R甲＝0.4 ΩC. 如图②所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 ΩD. 如图③所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A5. 如所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是()A.通过滑动变阻器的电流变小B.电路中的总电流不变C.电流表和电压表的示数都逐渐变大D.电压表示数与电流表示数的比值不变6. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为()A．4∶1 B．1∶4 C．5∶1 D．1∶57. 如图所示是小灯泡L和电阻R的I-U关系图像。

专题26 欧姆定律的应用（一）【考点预览】考点1 欧姆定律的应用 考点2 动态电路分析 考点3 欧姆定律图像问题考点1 欧姆定律的应用【经典真题】把一根粗细均匀的电阻丝弯成等边三角形ABC,如图所示,图中D 为AB 边的中点,如果C 、D 两端的电阻为9Ω,则A 、B 两端的电阻是( )A. 36ΩB. 12ΩC. 8ΩD. 1Ω则原来的电阻R 为：18Ω236Ω⨯=ab 两端的电阻为：原电阻的三分之一与原电阻的三分之二并联后的等效电阻，即 故选C 。

【常用结论】（1）串联电路电阻: n R R R R +⋯++=21； （2）并联电路电阻: n R R R R111121+⋯++=只有两个电阻并联时： R 总=R 1R 2R 1+R 2（和分之积）【易错点】（1）并联后的总电阻小于任一支路电阻（电阻越并越小）； （2）两个相等的电阻并联，总电阻等于支路电阻的一半。

【经典变式练】1. 铭牌为“6V 0.5A”的某用电器接在9V 的电源上，为了使该用电器正常工作，需 联一个________Ω的电阻。

【答案】 串 6【详解】[1][2]根据串联电路的分压特点可知，要使小灯泡在9V 的电源上正常发光时应串联一个电阻分压，此时小灯泡两端的电压为6V ，串联电路中总电压等于各分电压之和，电阻两端的电压UR =U ﹣U L =9V ﹣6V=3V串联电路各处的电流相等，电阻的阻值：R =L 3V=0.5A R R RU U I I =6Ω 2. 如图所示，阻值为20Ω的电阻R 单独接入电路，电流表的示数为0.3A ，如果需要使流过R 的电流减小为0.2A ，可以 联一个 Ω的电阻。

【答案】 串 10【详解】 阻值为20Ω的电阻R 单独接人电路，电流表的示数为0.3A ，电源电压U=IR=0.3A×20Ω=6V;如果需要使通过R 的电流减小为0.2A ，需要给R 串联一个电阻，此时电路的电流I'=0.2A ， 串联电阻R 总=UI =6V0.2A =30Ω，R 串=30Ω-20Ω=10Ω。

中考物理欧姆定律常见题型及答题技巧及练习题(含答案)一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。

故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。

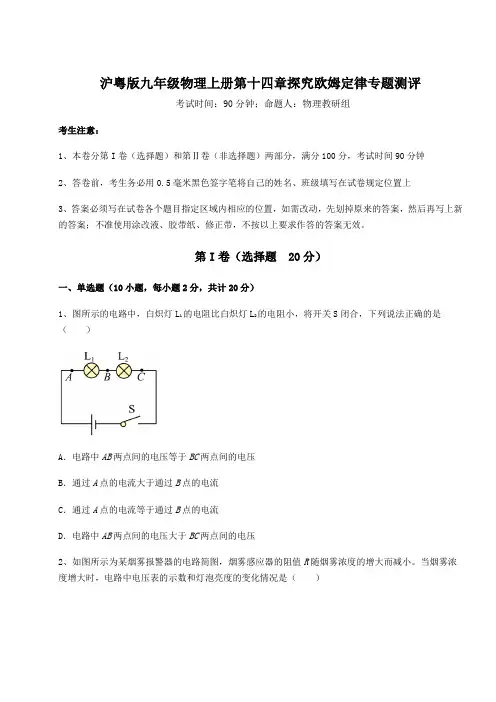

沪粤版九年级物理上册第十四章探究欧姆定律专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压2、如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。

当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（）A．电压表示数变大，灯泡变亮B．电压表示数变小，灯泡变亮C．电压表示数变小，灯泡变暗D．电压表示数变大，灯泡变暗3、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）A．电位器与灯泡是并联的B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮4、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B ．选用c 和d 进行实验，可以探究导体电阻跟导体长度的关系C ．选用a 和c 进行实验，可以探究导体电阻跟横截面积的关系D ．选用b 和d 进行实验，可以探究导体电阻跟导体材料的关系5、如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U I -图像。

欧姆定律计算题专练·由开关引起的动态电路类型（有答案，共15题）R ，当S1闭合，S2、S3断开时，电流表示数为1A；当S3闭合，S1、1．如图所示，16ΩS2断开时，电流表示数为0.2A。

求：(1)电源电压；(2)电阻R2的阻值；(3)当S1、S2闭合，S3断开时，电路的总功率。

2．如图所示电路，R1=20Ω，R2=10Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6A．（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值．3．电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。

电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1=2.0k Ω。

当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V。

求：(1)电源电压是多少？(2)电压表的电阻是多少？4．在赤峰市某中小学科技小制作活动中，小华同学设计了一个简易的能调节亮度的小台灯，原理图如图所示，其中灯泡L上标有“6V 6W”字样．当开关S接a时，L恰好正常发光；当开关S接b时，L中的电流为0.2A．R1为定值电阻，且电源电压和小灯泡L电阻保持不变．求：（1）小灯泡L的电阻及电源电压；（2）R1的阻值；（3）开关S接b时，小灯泡L的实际功率；（4）开关S接b时，10s时间内R1上产生的热量．5．如图所示的电路中已知R1为40Ω．在闭合S 的情况下，断开S1时电压表的读数是2.0V，闭合 S1时电压表的示数是 2.8V．若电源电压保持不变，求：（1）在闭合 S 断开S 1 时，电路中的电流；（2）电阻 R 2 的阻值。

6．如图所示电路，110ΩR =、220ΩR =，电源电压保持不变。

（1）当S 1闭合，S 2、S 3断开时，电流表的示数为0.6A ，求电源电压；（2）当S 2断开，S 1、S 3闭合时，求电流表的示数及电流在10s 的时间里做的电功；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值。

初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、某同学按照如图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针都有偏转．以下判断正确的是（）A．灯泡短路B．灯泡的灯丝断了C．灯泡与灯座接触不良D．灯泡的实际功率比额定功率小得多2、某同学做验证欧姆定律的实验时，得出一组数据如下表，根据这组数据可以得出的结论是〔〕A.导体电阻一定时，导体两端电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成正比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比3、如图所示，电源电压保持不变。

闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）示数变大A．灯泡L的亮度不变B．电流表A1示数变小D．电压表V示数不变C．电流表A2为已知阻值的定值电阻，不能测出未知电阻4、如下图所示的四个电路中，RRx的电路是5、在图1所示的电路中，电源电压保持不变，电键S1、S2均闭合。

当电键S2由闭合到断开时，电路中A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大6、通过电阻甲、乙的电流与其电阻关系图像如图4所示．下列说法中正确的是( )A．甲、乙都是定值电阻B．当甲、乙并联在电源电压为6V时，干路电流是0.3AC．当甲、乙串联在电路中，电流为0.3A时，电源电压是1 8VD．当通过甲的电流为0.5A时，甲的功率为20W7、如图所示，R1是0至50Ω的滑动变阻器，电流表A1的量程是0至0.6A，A 2量程是0至3A，电阻R2＝3.6Ω，电源电压为9V并保持不变，闭合开关后，为了使两电流表都能正常工作，求变阻器连入电路中的阻值变化范围.8、在图3所示的电路中，电源电压保持不变。

闭合开关S，向左移动滑动变阻器滑片P的过程中，变大的是A．电流表A与A1示数的差值B．电压表V示数与电流表A1示数的比值C．电压表V示数与电流表A1示数的乘积D．电压表V示数与电流表A示数的乘积9、如图所示的电路中，电源电压保持不变。

备战中考物理压轴题专题复习—欧姆定律的综合及详细答案一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4WB．等于4WC．小于4WD．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V8W”的灯泡电阻小，“8V4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，变大，变大，电流表A1示数与A2示数的比值变大，②可行，故选B。

3．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。

A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。

物理欧姆定律专项综合练习题（含答案）一、选择题1．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～0.2 W，则电源电压是（）A. 4VB. 6VC. 8VD. 10V【答案】 C【解析】【解答】当滑动变阻器接入电路的电阻为0时，电路电流最大，电阻R1的电功率最大为0.8W，P=U2 /R1即U2/ R1=0.8W①当滑动变阻器接入电路的电阻最大0时，电路电流最小，电阻R1的电功率最小为0.2W，P′=（U-U P）2 /R1即（U-4V）2/ R1=0.2W②①②构成方程组解得U=8V，所以A，B，D错误，C正确．故选C．2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．4．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。

欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。

闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。

4．如图所示，设电源电压保持不变，R0=10Ω。

当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。

5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。

8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．3．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．4．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】U ，此时电路中的电流大小为AB．当灯泡的电压最大时，即L 2.5VL L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。
