中考物理—欧姆定律压轴题专题复习及答案

一、初中物理欧姆定律的实际应用问题1．如图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1 与R2 的阻值之比是A．3:5 B．5:3 C．5:8 D．8:5【答案】A【解析】【分析】【详解】开关断开时，两电阻串联，电压表测量R1上的电压U1；开关闭合时，R2被短路，电压表测量总电压U。

因串联电路总电压等于各分电压之和，且电源的电压不变，则U1:U2=(U-U2):U2=3:5又因串联电路各处的电流相等，且U=IR，所以R1:R2=U1:U2=3:5故选A。

2．如图所示，R1是定值电阻，电源电压不变，闭合开关S后，滑动变阻器滑片自B向A 移动的过程中A．电压表 V1 示数变小，V2 示数变大，电流表 A 的示数变大B．电压表 V1示数与电流表 A 示数之比不变，电压表 V2 示数与电流表 A 示数之比变大C．电流表 A 的示数变大，电路消耗的总功率变大，电压表 V2示数变小D．电压表 V2示数变化量与电流表 A 示数变化量之比不变【答案】CD【解析】【详解】由图可知，定值电阻R1与滑动变阻器R2串联，电流表测电路电流，V1并联在定值电阻两端，测R1两端电压，V2并联在定值电阻两端，测R2两端电压；A ．当滑动变阻器的滑片自B 向A 移动时，R 2的阻值减小，则通过的电流变大，即电流表示数变大，根据U=IR ，R 1是定值电阻，阻值不变，通过的电流增大，则分得的电压增大，即V 1的示数变大，根据串联分压的特点以及电源电压恒定，则R 2分得的电压就减小，即V 2的示数减小，故A 项不符合题意；B ．电压表 V 2 示数与电流表 A 示数之比，即R 2的阻值在减小，电压表 V 1 示数与电流表 A 示数之比，即R 1的阻值是一个定值，故B 项不符合题意；C ．电路消耗的总功率根据公式P=UI 可知，电源电压不变，通过的电流增大，则电路消耗的总功率变大，故C 项符合题意；D ．根据串联分压的特点，则有211U U U U IR =-=-，211U U U U I R '''=-=-，则()()221111U U U U I R U IR I I R IR '''=-=---=-=-，即 21U R I=-， 所以，电压表 V 2 示数变化量与电流表 A 示数变化量之比不变，故D 项符合题意。

一、欧姆定律的计算问题难题易错题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V ，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L 标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（ ）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

一、欧姆定律的计算问题难题易错题1．如图甲所示电路中，电源电压8V 且保持不变，标有“8V ，8W ”小灯泡与滑动变阻器串联，当滑片P 由A 端滑到B 端过程中，根据两电压表与电流表示数绘制出的U -I 图像，两图像交于Q 点，如图乙所示，下列说法正确的是（ ）A ．Q 点处滑动变阻器两端电压U >4VB ．Q 点处流过小灯泡的电流I <0.5AC ．Q 点处整个电路总功率P <4WD ．Q 点处小灯泡实际功率P 灯>2W【答案】D 【解析】 【详解】由甲可知，该电路是灯泡与电阻器串联，电压表V 1测灯泡L 电压，电压表V 2测变阻器R 的电压，二者电流相等，电流表测电流I 。

对甲电路进行动态分析可得，当滑片往A 移动，滑动变阻器R 电阻变小，电路电流变大，电压表V 1示数变大，电压表V 2示数变小。

A ． 从图中可以获得信息，Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等即I R =I L ，U R =U L灯泡与变阻器串联，所以二者电压之和等于电源电压，即U L +U R =8V所以U R = U L =4V故A 错误；B ． 设灯泡正常发光时的灯丝电阻为R L1，灯泡两端电压为4V 的时候灯丝电阻为R L2，R L1=2U P 额额=()28V 8W=8Ω灯泡L 的电阻在变化，随着电压增大，灯丝的温度变高，电阻变大。

电压减少时，灯丝温度较低，电阻较小，即：R L1>R L2，则：R L2<8Ω。

Q 点为二者的交点，Q 点表示二者此刻的电流、电压都相等。

所以Q 点时电流，I Q =L2U R '=L24V R >4V 8Ω=0.5A 故B 错误；C ． 由于I Q >0.5A ，所以此时电路总功率P Q =UI Q >8V ×0.5A=4W故C 错误； D ． 灯泡的实际功率P LS =UI L2=4V ×I L2>4V ×0.5A=2W故D 正确。

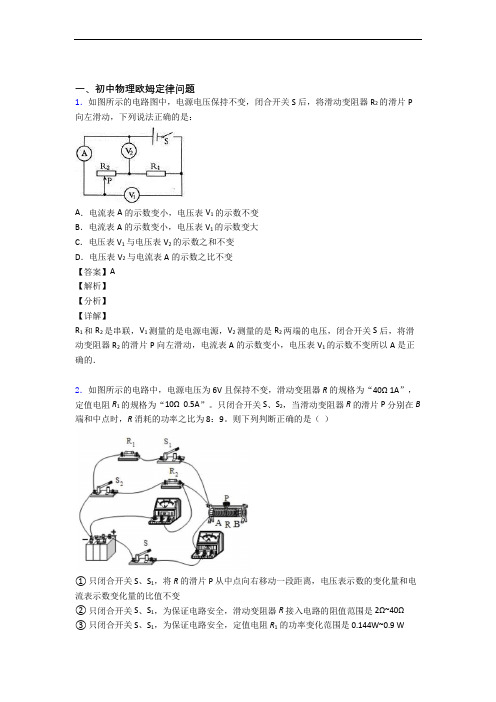

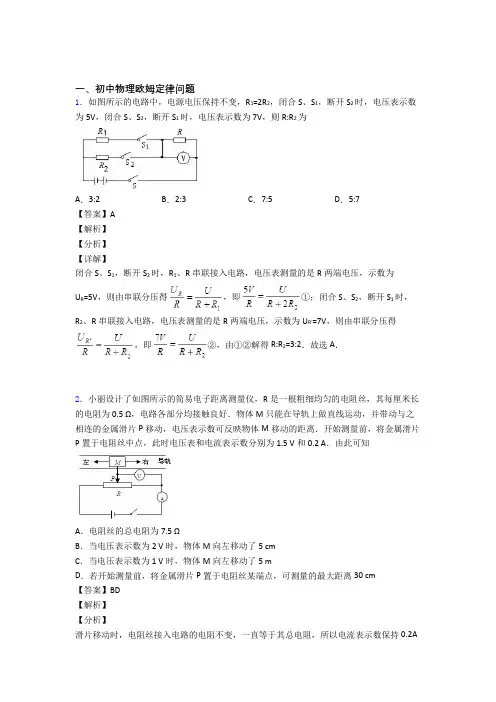

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压为 6V且保持不变，滑动变阻器R 的规格为“40Ω 1A”，定值电阻R1的规格为“10Ω 0.5A”。

只闭合开关 S、S2，当滑动变阻器R 的滑片 P分别在B 端和中点时，R 消耗的功率之比为 8：9。

则下列判断正确的是（）① 只闭合开关 S、S1，将R 的滑片 P 从中点向右移动一段距离，电压表示数的变化量和电流表示数变化量的比值不变② 只闭合开关 S、S1，为保证电路安全，滑动变阻器R 接入电路的阻值范围是2Ω~40Ω③ 只闭合开关 S、S1，为保证电路安全，定值电阻R1的功率变化范围是 0.144W~0.9 W④ 定值电阻 R 2 的阻值是10Ω A ．① ② B ．① ③C ．② ④D ．① ④【答案】B 【解析】 【详解】① 从图中可以看到，当只闭合开关 S 、S 1时，R 1与变阻器串联，电流表测电路中的电流，电压表测R 1的电压，将R 的滑片 P 从中点向右移动一段距离，由U IR =可知，两次电压表的读数分别是111U I R =、221U I R =，两式相减，可得到121121--U U I R I R =即1U IR ∆=∆，可得到1UR I∆=∆，由于R 1是定值电阻，所以电压表示数的变化量和电流表示数变化量的比值不变，① 正确；② 滑动变阻器R 的规格为“40Ω 1A ”，表示R 的最大电阻是40Ω，允许通过的最大电流是1A ，定值电阻R 1的规格是“10Ω 0.5A ”，表示R 1的电阻是10Ω，允许通过的最大电流是0.5A ，由串联电路电流的规律可知，电路的最大电流只能是0.5A ，从图中可以看到，电压表选用小量程，最大示数是3V ，由串联电路电压的规律可知，变阻器的最小电压是6V-3V 3V =由分压原理可知，变阻器连入电路的最小电阻110ΩR =，电路是串联的，根据欧姆定律可知此时电路的电流是'6V0.3A 0.5A 10Ω10ΩI ==<+变阻器R 连入电路的电阻越大，电压表的示数越小，电路的电流越小，所以变阻器R 连入电路的最大电阻是40Ω，故只闭合开关S 、S 1，为保证电路安全，滑动变阻器接入电路的阻值范围是10Ω~40Ω，② 错误；③ 只闭合开关 S 、S 1，为保证电路安全，根据2U P R=可知，当1R 的电压最小时，其功率也最小，当1R 的电压最大时，其功率也最大，即滑动变阻器R 接入电路的阻值范围是40Ω时，电压表的示数最小，由分压原理可知，此时R 的电压为1R 电压的4倍，由串联电路电压规律可知，1R 的最小电压是1min 16V 1.2V 5U =⨯=这时定值电阻1R 的最小功率是()221min1min1 1.2V 0.144W 10ΩU P R === 电压表的示数最大为3V ，这时定值电阻1R 的最大功率是()22V1max13V 0.9W 10ΩU P R === 所以定值电阻1R 的功率变化范围是0.144W~0.9 W ，③ 正确；④ 只闭合开关 S 、S 2，则2R 与变阻器串联，电流表测电路的电流，电压表测2R 的电压，滑动变阻器的滑片分别在B 端和中点时，R 消耗的功率之比为8：9，根据2P I R =可知()2212892R I R I⎛⎫= ⎪⎝⎭：： 解得122:3I I =：；根据电压不变时，电流与电阻成反比，可知22122R R I R I R +=+解得220ΩR =，④ 错误。

可编辑修改精选全文完整版一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。

一、初中物理欧姆定律问题1．如图所示电路中，电源电压恒定，定值电阻R 的阻值为10Ω．闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增大了5Ω，电流表示数减小了0.04A ，则电压表示数的变化是A ．增加了0.2 VB ．减少了0.2 VC ．增加了0.4 VD ．减少了0.4 V【答案】C【解析】【分析】【详解】 电阻和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I 1、I 2，R 两端的电压分别为U 1、U 2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大，由串联电路电压的规律，R 的电压减小； 122112U U U U U U I I R R R----=-=， 2112()0.04A 10Ω0.4V U U I I R -=-=⨯=，根据串联电路电压的规律得到变阻器增加的电压等于R 减小的电压，即电压表示数增加了0.4V ．故选C ．2．如图，电源电压不变，电路元件及导线均完好，R 1、R 2为定值电阻，R 为滑动变阻器。

下列分析正确的是（ ）A ．只闭合S 1时，电流表、电压表均有示数B ．只闭合S 3时，滑片右移，电压表示数变化量与电流表示数变化量的比值不变C ．闭合S 1、S 2、S 3，滑片右移，电压表示数变大，电流表示数变小D ．闭合S 1、S 3，滑片右移，电压表示数变大，电流表示数变小【答案】ABD【解析】【分析】(1)只闭合S 1时，电路为R 2的简单电路，电压表测电源电压，电流表测电路中的电流；(2)只闭合S 3时，R 1与R 串联，电压表测R 两端的电压，电流表测电路中的电流，根据串联电路特点和欧姆定律判断两表变化量比值的变化；(3)同时闭合S 1、S 2、S 3时，R 2与R 并联，电压表测电源电压，电流表测干路中的电流，根据并联电路中各支路独立工作、互不影响可知通过R 2的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过滑动变阻器通过的电流，利用并联电路的电流特点可知干路电流的变化；(4)同时闭合S 1、S 3时，R 1与R 串联后再与R 2并联，电压表测R 两端的电压，电流表测干路电流，根据滑片的移动可知接入电路中电阻的变化，由串联电路的电压特点确定电压表示数的变化，根据并联电路的电流特点确定电流表示数的变化。

备战中考物理压轴题专题复习—欧姆定律的综合及详细答案一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4WB．等于4WC．小于4WD．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V8W”的灯泡电阻小，“8V4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，变大，变大，电流表A1示数与A2示数的比值变大，②可行，故选B。

3．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。

A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。
