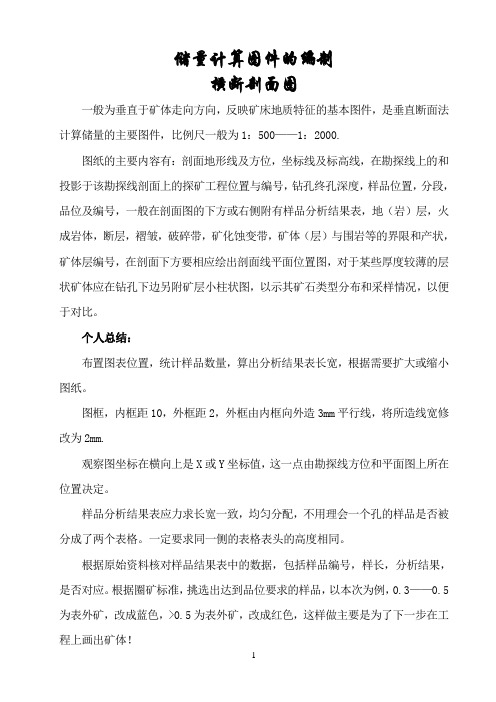

储量计算图件的编制横断剖面图一般为垂直于矿体走向方向，反映矿床地质特征的基本图件，是垂直断面法计算储量的主要图件，比例尺一般为1：500——1：2000.图纸的主要内容有：剖面地形线及方位，坐标线及标高线，在勘探线上的和投影于该勘探线剖面上的探矿工程位置与编号，钻孔终孔深度，样品位置，分段，品位及编号，一般在剖面图的下方或右侧附有样品分析结果表，地（岩）层，火成岩体，断层，褶皱，破碎带，矿化蚀变带，矿体（层）与围岩等的界限和产状，矿体层编号，在剖面下方要相应绘出剖面线平面位置图，对于某些厚度较薄的层状矿体应在钻孔下边另附矿层小柱状图，以示其矿石类型分布和采样情况，以便于对比。
个人总结：布置图表位置，统计样品数量，算出分析结果表长宽，根据需要扩大或缩小图纸。
图框，内框距10，外框距2，外框由内框向外造3mm平行线，将所造线宽修改为2mm.观察图坐标在横向上是X或Y坐标值，这一点由勘探线方位和平面图上所在位置决定。
样品分析结果表应力求长宽一致，均匀分配，不用理会一个孔的样品是否被分成了两个表格。
一定要求同一侧的表格表头的高度相同。
根据原始资料核对样品结果表中的数据，包括样品编号，样长，分析结果，是否对应。
根据圈矿标准，挑选出达到品位要求的样品，以本次为例，0.3——0.5为表外矿，改成蓝色，>0.5为表外矿，改成红色，这样做主要是为了下一步在工程上画出矿体！在结果表中挑选样品时，要根据要求将那些达不到品位的样品划入。
以本次为例，要求夹石剔除厚度为四米，分段样品加权平均值>0.3，这对样品的分选提出了更高的要求，划分时要灵活，一切为有利于圈矿服务！在各个工程上将达到品位的样品划线表示出来，并用文字“内，外”标注。
校正断层，地层界线的位置，因为在地质资料中矿体的产出，总是与地层或构造有着某种关系，以本次为例，本次铜矿体为沉积——改造型，层控特征明显，基本上都是顺层产出，因此勾绘准确的地层界线对于连接矿体至关重要。
