停机后上下缸温差大

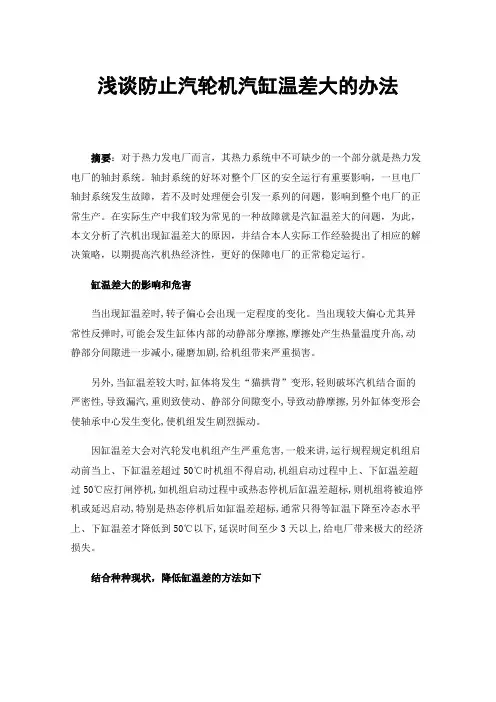

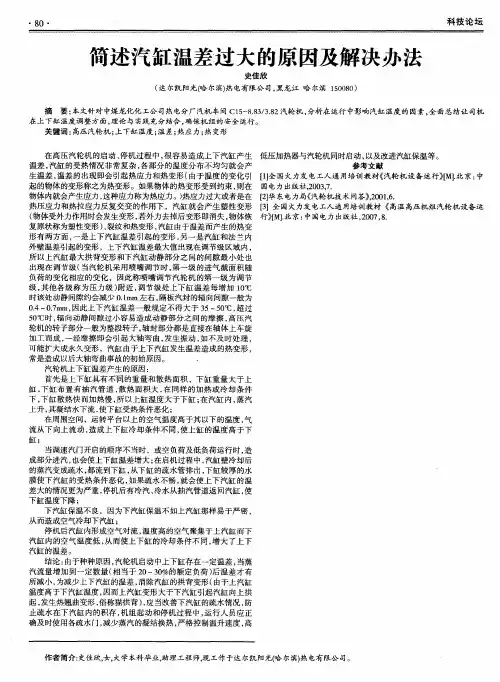

浅谈防止汽轮机汽缸温差大的办法摘要：对于热力发电厂而言，其热力系统中不可缺少的一个部分就是热力发电厂的轴封系统。

轴封系统的好坏对整个厂区的安全运行有重要影响，一旦电厂轴封系统发生故障，若不及时处理便会引发一系列的问题，影响到整个电厂的正常生产。

在实际生产中我们较为常见的一种故障就是汽缸温差大的问题，为此，本文分析了汽机出现缸温差大的原因，并结合本人实际工作经验提出了相应的解决策略，以期提高汽机热经济性，更好的保障电厂的正常稳定运行。

缸温差大的影响和危害当出现缸温差时,转子偏心会出现一定程度的变化。

当出现较大偏心尤其异常性反弹时,可能会发生缸体内部的动静部分摩擦,摩擦处产生热量温度升高,动静部分间隙进一步减小,碰磨加剧,给机组带来严重损害。

另外,当缸温差较大时,缸体将发生“猫拱背”变形,轻则破坏汽机结合面的严密性,导致漏汽,重则致使动、静部分间隙变小,导致动静摩擦,另外缸体变形会使轴承中心发生变化,使机组发生剧烈振动。

因缸温差大会对汽轮发电机组产生严重危害,一般来讲,运行规程规定机组启动前当上、下缸温差超过50℃时机组不得启动,机组启动过程中上、下缸温差超过50℃应打闸停机,如机组启动过程中或热态停机后缸温差超标,则机组将被迫停机或延迟启动,特别是热态停机后如缸温差超标,通常只得等缸温下降至冷态水平上、下缸温差才降低到50℃以下,延误时间至少3天以上,给电厂带来极大的经济损失。

结合种种现状，降低缸温差的方法如下1、在机组启动过程中，轴封供汽温度必须与缸温相匹配，当高压内上缸内壁温度在350℃以下时，用厂用联箱供汽，在350℃以上时，用主蒸汽供汽，在事故情况下，轴封汽源可直接将厂用蒸汽供除氧器进行接带，防止轴封供汽中断。

2、轴封供汽暖管时，必须将轴封联箱疏水门开启，并将高压缸前后轴封、中低压缸前后轴封供汽门开启，待轴封供汽管内积水充分疏尽后关闭各分门，轴封供汽暖管至联箱，如轴封供汽采用联络门供汽，必须将联络门前后疏水打开充分疏水后方可供汽。

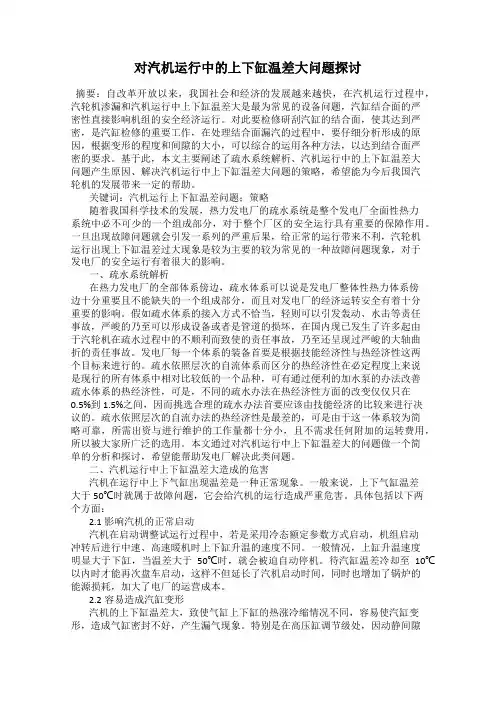

对汽机运行中的上下缸温差大问题探讨摘要：自改革开放以来，我国社会和经济的发展越来越快，在汽机运行过程中，汽轮机渗漏和汽机运行中上下缸温差大是最为常见的设备问题，汽缸结合面的严密性直接影响机组的安全经济运行。

对此要检修研刮汽缸的结合面，使其达到严密，是汽缸检修的重要工作，在处理结合面漏汽的过程中，要仔细分析形成的原因，根据变形的程度和间隙的大小，可以综合的运用各种方法，以达到结合面严密的要求。

基于此，本文主要阐述了疏水系统解析、汽机运行中的上下缸温差大问题产生原因、解决汽机运行中上下缸温差大问题的策略，希望能为今后我国汽轮机的发展带来一定的帮助。

关键词：汽机运行上下缸温差问题；策略随着我国科学技术的发展，热力发电厂的疏水系统是整个发电厂全面性热力系统中必不可少的一个组成部分，对于整个厂区的安全运行具有重要的保障作用。

一旦出现故障问题就会引发一系列的严重后果，给正常的运行带来不利，汽轮机运行出现上下缸温差过大现象是较为主要的较为常见的一种故障问题现象，对于发电厂的安全运行有着很大的影响。

一、疏水系统解析在热力发电厂的全部体系傍边，疏水体系可以说是发电厂整体性热力体系傍边十分重要且不能缺失的一个组成部分，而且对发电厂的经济运转安全有着十分重要的影响。

假如疏水体系的接入方式不恰当，轻则可以引发轰动、水击等责任事故，严峻的乃至可以形成设备或者是管道的损坏，在国内现已发生了许多起由于汽轮机在疏水过程中的不顺利而致使的责任事故，乃至还呈现过严峻的大轴曲折的责任事故。

发电厂每一个体系的装备首要是根据技能经济性与热经济性这两个目标来进行的。

疏水依照层次的自流体系而区分的热经济性在必定程度上来说是现行的所有体系中相对比较低的一个品种，可有通过便利的加水泵的办法改善疏水体系的热经济性，可是，不同的疏水办法在热经济性方面的改变仅仅只在0.5%到1.5%之间，因而挑选合理的疏水办法首要应该由技能经济的比较来进行决议的。

疏水依照层次的自流办法的热经济性是最差的，可是由于这一体系较为简略可靠，所需出资与进行维护的工作量都十分小，且不需求任何附加的运转费用，所以被大家所广泛的选用。

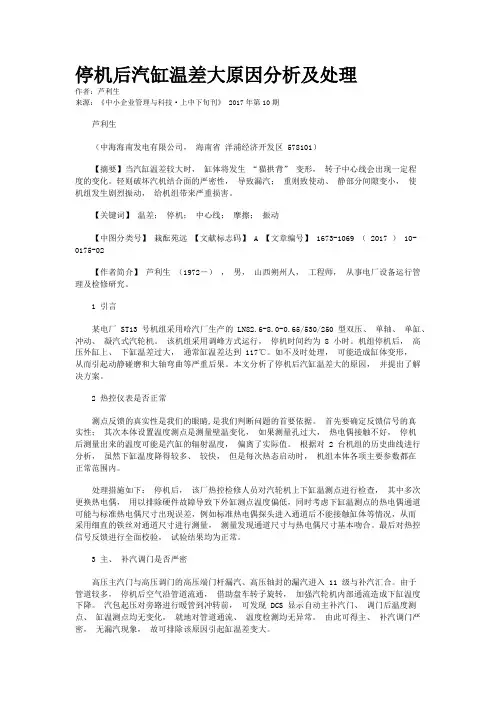

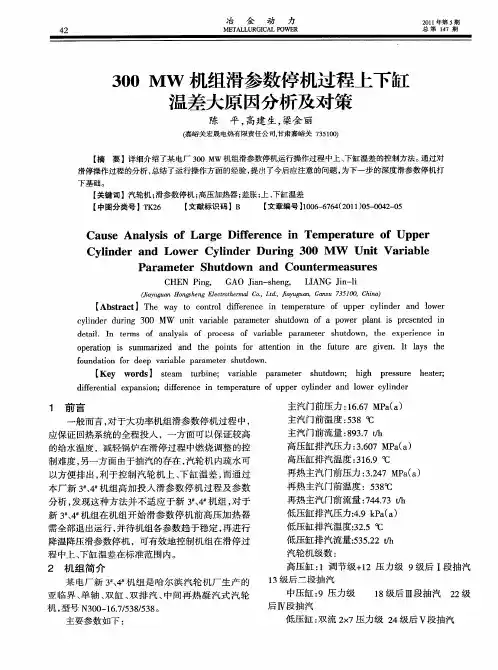

停机后汽缸温差大原因分析及处理作者：芦利生来源：《中小企业管理与科技·上中下旬刊》 2017年第10期芦利生（中海海南发电有限公司，海南省洋浦经济开发区 578101）【摘要】当汽缸温差较大时，缸体将发生“猫拱背” 变形，转子中心线会出现一定程度的变化。

轻则破坏汽机结合面的严密性，导致漏汽；重则致使动、静部分间隙变小，使机组发生剧烈振动，给机组带来严重损害。

【关键词】温差；停机；中心线；摩擦；振动【中图分类号】栽酝苑远【文献标志码】 A 【文章编号】 1673-1069 （ 2017 ） 10-0175-02【作者简介】芦利生（1972－），男，山西朔州人，工程师，从事电厂设备运行管理及检修研究。

1 引言某电厂 ST13 号机组采用哈汽厂生产的 LN82.6-8.0-0.65/530/250 型双压、单轴、单缸、冲动、凝汽式汽轮机。

该机组采用调峰方式运行，停机时间约为 8 小时。

机组停机后，高压外缸上、下缸温差过大，通常缸温差达到117℃。

如不及时处理，可能造成缸体变形，从而引起动静碰磨和大轴弯曲等严重后果。

本文分析了停机后汽缸温差大的原因，并提出了解决方案。

2 热控仪表是否正常测点反馈的真实性是我们的眼睛,是我们判断问题的首要依据。

首先要确定反馈信号的真实性；其次本体设置温度测点是测量壁温变化，如果测量孔过大，热电偶接触不好，停机后测量出来的温度可能是汽缸的辐射温度，偏离了实际值。

根据对 2 台机组的历史曲线进行分析，虽然下缸温度降得较多、较快，但是每次热态启动时，机组本体各项主要参数都在正常范围内。

处理措施如下：停机后，该厂热控检修人员对汽轮机上下缸温测点进行检查，其中多次更换热电偶，用以排除硬件故障导致下外缸测点温度偏低，同时考虑下缸温测点的热电偶通道可能与标准热电偶尺寸出现误差，例如标准热电偶探头进入通道后不能接触缸体等情况，从而采用细直的铁丝对通道尺寸进行测量，测量发现通道尺寸与热电偶尺寸基本吻合。

概述汽机运行中上下缸温差大的问题及应对策略摘要：某电厂350MW机组中高压缸上下缸温差大问题一直存在，且呈不断增大的趋势，影响机组的安全运行。

对此经过分析研究，认为是由于阻汽片阻隔、平衡活塞汽封漏汽、插管密封薄弱、导管疏水结构不合理等综合因素作用二造成温差大的结果。

采用改进拆除阻汽片、平衡活塞汽封、更换修理插管密封等措施，取得了显著的效果。

关键词：350MW机组；上下缸温差大；对策一、引言在热力发电厂的整个体系当中，疏水系统、汽封系统是发电厂整体性热力系统当中不能缺失且十分重要的组成部分，并且对发电厂的经济、安全运行有着非常重要的影响。

如果接入疏水系统的方式不恰当，轻则能够引发水击、震动等事故，严重的甚至能够造成管道或者是设备的损坏，在汽轮机疏水过程中由于疏水不顺畅而导致的事故在国内已经发生了很多起，大轴弯曲等严重的事故也曾经出现过。

二、设备概况某发电厂汽轮机组系某制造厂引进美国技术生产的N350型亚临界、中间再热、单轴双排汽，凝汽式机组。

机组投产初期，高压缸中部上下缸温差50-65℃之间，且下缸温度较上缸温度高。

随着时间的推移，高压缸中部上下缸温差呈不断扩大的趋势，最高曾达到97℃。

在切顺序阀运行时，由于工况的变动，上下缸温差达到90℃左右，直接导致机组无法切顺序阀运行，影响机组的安全经济运行。

上下缸温差设置检测点的目的，是为检测汽缸进水，一般是较上缸下缸温度低，但350MW、600MW机组引进美国技术制造的均表现的是下缸温度高。

据统计，已投产的多台同型350MW机组中，大多在40-70℃之间温差，其中三台机组温差在30℃以下，有四台机组达到80℃以上。

制造厂不超55.6℃的要求上下缸温差，过大的温差不仅影响汽缸进水检测，而且还会造成动静碰磨、汽缸变形、螺栓拉断、汽缸漏汽等异常情况，给机组的安全运行带来严重影响。

三、汽机运行中上下缸温差大的原因分析通过对现场的实地考察以及对汽机设计图纸的深入分析发现:对于疏水的不合理布置，导致汽轮机发生上下缸温差过大情况的最为主要的原因是违背了按照层次进行疏水的原则。

概述汽轮机运行中上下缸温差大的问题及应对策略摘要：随着我国改革开放以来，经济的快速发展，工业化程度的迅速提升。

各种现代工业设备的需求不断地加大。

为满足我们对其的需求量，尤其是在汽轮机方面，我们不断加大研发的力度，取得了很大的成果，但在投入使用过程中汽轮机运行中上下缸的温差过大对汽轮机的运行造成了严重的危害，而且还会导致后续一系列的问题产生，制约着我国在汽轮机方面的发展。

在热力发电厂的整个体系当中，疏水系统可以说是发电厂整体性热力系统当中十分重要且不能缺失的一个组成部分，并且对发电厂的经济运行安全有着非常重要的影响。

如果疏水系统的接入方式不恰当，轻则能够引发震动、水击等责任事故，严重的甚至能够造成设备或者是管道的损坏，在国内已经发生了很多起因为汽轮机在疏水过程中的不顺畅而导致的责任事故，甚至还出现过严重的大轴弯曲的责任事故。

关键词：汽轮机运行；上下缸温差大；应对策略在整个的热力发电厂体系当中，疏水系统可以说是发电厂整体性热力系统当中十分重要且不能缺失的重要的组成部分，并且对发电厂的经济运行安全有着非常重要的影响。

如果疏水系统的接入方式不恰当，轻则能够引发震动、水击等责任事故，严重的甚至能够造成设备或者是管道的损坏，在国内已经发生了很多起因为汽轮机在疏水过程中的不顺畅而导致的责任事故，甚至还出现过严重的大轴弯曲的责任事故。

在对疏水系统进行改造之后，盘车的电流稳定性会加强，这种情况下汽机运行中的上下缸的问温差就会出现明显缩小的趋势，在投入较小的运行费用的前提之下，汽机的热经济性也会得到明显的提高，截止目前为止，汽轮机很少再出现类似的问题。

一、汽轮机的上下缸温差大的危害1、导致汽缸的形状发生变化，削弱材料的强度。

根据常识可知材料具有热胀冷缩的性质，汽轮机上下缸的温差过大，会导致汽缸上下缸壁的热胀冷缩程度不同，因此很容易导致汽缸发生变形，使汽缸密封性能降低，从而产生漏汽的情况。

尤其是在高压缸调节级处，由于缸内压力较大，汽缸壁所受的冲击力也较大，再加上汽缸由于温差而产生的不均匀变形很容易发生一种动静摩擦的现象，造成主轴的弯曲，进而造成汽轮机的振动剧烈，有时严重时会损坏汽轮机，对电网的正常供电造成严重影响。

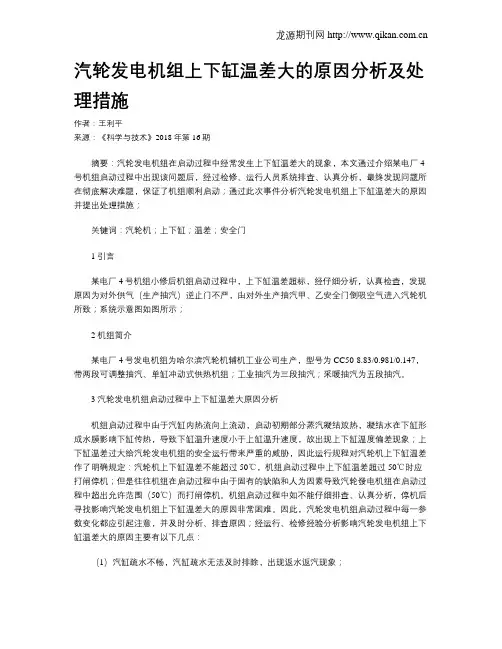

汽轮发电机组上下缸温差大的原因分析及处理措施作者：王利平来源：《科学与技术》2018年第16期摘要：汽轮发电机组在启动过程中经常发生上下缸温差大的现象，本文通过介绍某电厂4号机组启动过程中出现该问题后，经过检修、运行人员系统排查、认真分析，最终发现问题所在彻底解决难题，保证了机组顺利启动；通过此次事件分析汽轮发电机组上下缸温差大的原因并提出处理措施；关键词：汽轮机；上下缸；温差；安全门1 引言某电厂4号机组小修后机组启动过程中，上下缸温差超标，经仔细分析，认真检查，发现原因为对外供气（生产抽汽）逆止门不严，由对外生产抽汽甲、乙安全门倒吸空气进入汽轮机所致；系统示意图如图所示；2 机组简介某电厂4号发电机组为哈尔滨汽轮机辅机工业公司生产，型号为CC50-8.83/0.981/0.147，带两段可调整抽汽、单缸冲动式供热机组；工业抽汽为三段抽汽；采暖抽汽为五段抽汽。

3 汽轮发电机组启动过程中上下缸温差大原因分析机组启动过程中由于汽缸内热流向上流动，启动初期部分蒸汽凝结放热，凝结水在下缸形成水膜影响下缸传热，导致下缸温升速度小于上缸温升速度，故出现上下缸温度偏差现象；上下缸温差过大给汽轮发电机组的安全运行带来严重的威胁，因此运行规程对汽轮机上下缸温差作了明确规定：汽轮机上下缸温差不能超过50℃，机组启动过程中上下缸温差超过50℃时应打闸停机；但是往往机组在启动过程中由于固有的缺陷和人为因素导致汽轮發电机组在启动过程中超出允许范围（50℃）而打闸停机。

机组启动过程中如不能仔细排查、认真分析，停机后寻找影响汽轮发电机组上下缸温差大的原因非常困难。

因此，汽轮发电机组启动过程中每一参数变化都应引起注意，并及时分析、排查原因；经运行、检修经验分析影响汽轮发电机组上下缸温差大的原因主要有以下几点：（1）汽缸疏水不畅，汽缸疏水无法及时排除，出现返水返汽现象；（2）汽缸温度测点布置不合理或者故障，不能准确反映上下缸热应力变化情况；（3）下缸保温缺陷，对流通风使得下缸温度降低；（4）抽汽逆止门等附属设备缺陷，导致冷空气倒吸，使下缸温度降低；（5）运行人员操作不当；4 汽轮发电机组启动过程中上下缸温差大的危害（1）上下缸温差过大时，转子偏心出现一定程度的变化，可能导致动静部分摩擦；（2）上下缸温差过大时，汽缸出现“猫拱背”导致汽缸动静间间隙变化，影响汽缸结合面严密性；（3）上下缸温差过大时，热应力不均匀，影响材料寿命，严重者导致上下缸永久变形，轴承中心发生变化，导致机组振动；（4）上下缸温差过大时，延长机组启动时间，带来极大的经济损失；5 汽轮发电机组启动过程中上下缸温差大的处理措施检修方面：（1）机组检修期间对上下缸温度表进行校验，保证表计能正确反映上下缸热应力变化情况；（2）机组检修期间对汽缸疏水以及各段疏水进行全面检查，保证机组汽缸疏水通畅；（3）机组检修期间，对抽气逆止门等附属设备做打跳试验，防止发生逆止门等附属设备关不严倒吸空气现象的发生；（4）机组检修结束后，对汽缸保温进行全面检查；运行方面：（1）严格按照运行规程规定启动机组，防止发生误操作现象；（2）机组启动过程中，做好巡回检查工作；紧盯各项参数变化，发现异常及时分析、仔细排查；6 结束语汽轮发电机组启、停过程中，上下缸温差作为重点监视参数之一；其参数变化直接影响机组的安全性和经济性；机组启动过程中由于抽汽逆止门没关到位导致从对外供汽安全门倒吸空汽的现象并不多见。

《装备维修技术》2021年第14期—167—300MW 汽轮机中压缸上下缸温差大原因及控制措施孙宏亮韩全文刘明鑫（辽宁调兵山煤矸石发电有限责任公司，辽宁调兵山112700）摘要：汽轮机上下缸温差关系着汽轮机安全运行的重要控制指标，为防止汽轮机大轴弯曲、轴承烧损事故，国家电力公司《防止电力生产重大事故的二十五项重点要求》中明确规定：汽轮机启动前必须符合高压外缸上下缸温差不超过50℃，高压缸内缸上下缸温差不超过35℃，否则禁止启动。

汽轮机上下缸温差大往往发生在机组启、停机或低负荷进汽量较少时，由于机组进汽量较少，汽轮机金属受热不均匀，产生上下缸温差过大。

针对调兵山发电公司2号汽轮机中压缸上下缸温差过大问题展开分析，总结上下缸温差大产生的原因，通过运行方式调整，合理控制汽轮机上下缸温不超过规定值，保证汽轮机安全运行。

另外，机组停机过程中控制好汽轮机上下缸温差，还能有效降低汽轮机缸温，缩短汽轮机检修工期，产生巨大的经济效益。

关键词：汽轮机；上下缸温差；缩短检修工期；经济效益1.汽轮机上下缸温差大危害及产生原因1.1汽轮机上下缸温差过大危害；国内大型多缸汽轮机的启动与停止时,很容易使上下汽缸产生温度差。

有时，由于汽缸保温层脱落，也会造成上下汽缸温差过大。

严重影响汽轮机安全运行。

一般来讲汽轮机上汽缸温度要高于下汽缸温度。

上汽缸温度高、热膨胀大，而下汽缸温度低、热膨胀小，温差达到一定数值就会造成“猫拱背”形态。

形成“猫拱背”同时，下汽缸底部动静之间的径向间隙就会减小，进而造成汽轮机内部动静部分摩擦，磨损汽轮机内部的隔板汽封和其他汽封，同时，隔板和叶轮还会偏离正常运行平面，使汽轮机转子轴向间隙减小，与其它不利因素一起造成轴向摩擦。

摩擦程度过大就会引起汽轮机大轴弯曲，发生振动。

如果不及时处理，可能造成汽轮机转子永久性变形。

根据汽轮机缸体挠度计算表明，当汽轮机上、下缸温差值达到100℃时,汽缸的挠度达到1mm。

而汽轮机隔板和围带汽封以及平衡活塞的径向间隙设计值在一般在0.5～0.75mm 之间。
