汽轮机中压缸上下缸温差大问题原因探讨

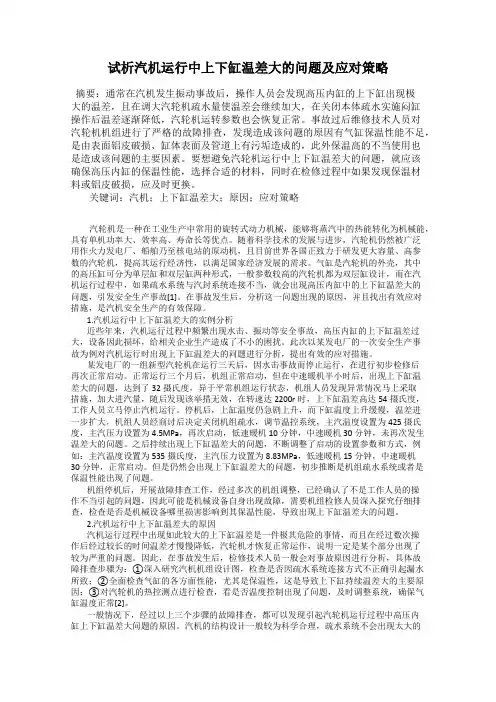

试析汽机运行中上下缸温差大的问题及应对策略摘要：通常在汽机发生振动事故后，操作人员会发现高压内缸的上下缸出现极大的温差，且在调大汽轮机疏水量使温差会继续加大，在关闭本体疏水实施闷缸操作后温差逐渐降低，汽轮机运转参数也会恢复正常。

事故过后维修技术人员对汽轮机机组进行了严格的故障排查，发现造成该问题的原因有气缸保温性能不足，是由表面铝皮破损、缸体表面及管道上有污垢造成的，此外保温高的不当使用也是造成该问题的主要因素。

要想避免汽轮机运行中上下缸温差大的问题，就应该确保高压内缸的保温性能，选择合适的材料，同时在检修过程中如果发现保温材料或铝皮破损，应及时更换。

关键词：汽机；上下缸温差大；原因；应对策略汽轮机是一种在工业生产中常用的旋转式动力机械，能够将蒸汽中的热能转化为机械能，具有单机功率大、效率高、寿命长等优点。

随着科学技术的发展与进步，汽轮机仍然被广泛用作火力发电厂、船舶乃至核电站的原动机，且目前世界各国正致力于研发更大容量、高参数的汽轮机，提高其运行经济性，以满足国家经济发展的需求。

气缸是汽轮机的外壳，其中的高压缸可分为单层缸和双层缸两种形式，一般参数较高的汽轮机都为双层缸设计，而在汽机运行过程中，如果疏水系统与汽封系统连接不当，就会出现高压内缸中的上下缸温差大的问题，引发安全生产事故[1]。

在事故发生后，分析这一问题出现的原因，并且找出有效应对措施，是汽机安全生产的有效保障。

1.汽机运行中上下缸温差大的实例分析近些年来，汽机运行过程中频繁出现水击、振动等安全事故，高压内缸的上下缸温差过大，设备因此损坏，给相关企业生产造成了不小的困扰。

此次以某发电厂的一次安全生产事故为例对汽机运行时出现上下缸温差大的问题进行分析，提出有效的应对措施。

某发电厂的一组新型汽轮机在运行三天后，因水击事故而停止运行，在进行初步检修后再次正常启动。

正常运行三个月后，机组正常启动，但在中速暖机半小时后，出现上下缸温差大的问题，达到了32摄氏度，异于平常机组运行状态，机组人员发现异常情况马上采取措施，加大进汽量，随后发现该举措无效，在转速达2200r时，上下缸温差高达54摄氏度，工作人员立马停止汽机运行。

简析汽机运行的上下缸温差大问题引言热力发电厂的疏水系统是整个发电厂必不可少的一个组成部分，在对整个厂区的安全进行运行保障的时候发挥着十分重要的作用，一旦汽机运行的时候出现故障问题，会导致后续一系列的运行出现问题，在实际的运行过程中，汽轮运行过程中常常出现多种类型的错误，对电厂的安全运行有很大的影响，因此本文对汽机运行中上下缸温差过大的问题进行了简要的分析，提出了相应的解决策略。

一、汽轮机运行过程中存在的上下缸温差过大的问题以及出现这类现象的原因在整个热力发电厂工作的时候，疏水系统是必不可少的，也是保障发电厂高效运行，同时也是影响电热厂安全运行的具有较强不稳定性的因素，也是实现效益的重要保障，在日常的管理过程中，管理人员应当对其进行重点的关注，发电厂的汽机机组大多数是具有超高压和双缸双排汽和中间再热的特点，这类汽机机组属于反动式操作，常常采用的是C135—13.2/0.245/535型，另外，对于抽气凝气类型的汽轮机的结构布置来说，这类常用的汽机机组是属于对称式的，在工作的时候发挥了支撑的作用，并且有三个支点，对于同流部分则是按照反方向进行设置的。

下文介绍在汽机机组工作的过程中常见的上下缸温差过大的问题。

当在日常检查的时候发现盘车的电流出现晃动的状况，使用听针可以听到高中压缸封处有摩擦，就会导致重音的转动与转子转动的同时进行，此外还掺杂着其他类型的连续杂音，并且管理人员还可以在盘面的显示高中压缸温差较大的时候发现普通的疏水系统进入到了汽轮机之中，导致汽轮机的疏水开大，温差进一步的增大，并使得本体的疏水立刻关闭，导致汽机机组的真空环境被破坏，出现了水泵循环停止、盘车停止的状况，之后还会导致汽机的出现闷缸的状况。

当汽机运行的上下缸的温度差距超过90℃的时候，闷缸的上下缸温差就会有所降低，一般情况下，商务5点到6点时间内的上下缸的温差降低至66℃、60℃、58℃的时候，在每一个阶段都要必需进行一次人工盘车，在这种情况下，盘车的工作会相对比较轻松，上下缸的温度差距也会相应地缩小，之后在10点的时候进行电动盘车，导致汽机机组的偏心大小为55，而由此导致汽机机组的工作电流大概在29A左右，这是一个十分良好的现象。

概述汽机运行中上下缸温差大的问题及应对策略摘要：某电厂350MW机组中高压缸上下缸温差大问题一直存在，且呈不断增大的趋势，影响机组的安全运行。

对此经过分析研究，认为是由于阻汽片阻隔、平衡活塞汽封漏汽、插管密封薄弱、导管疏水结构不合理等综合因素作用二造成温差大的结果。

采用改进拆除阻汽片、平衡活塞汽封、更换修理插管密封等措施，取得了显著的效果。

关键词：350MW机组；上下缸温差大；对策一、引言在热力发电厂的整个体系当中，疏水系统、汽封系统是发电厂整体性热力系统当中不能缺失且十分重要的组成部分，并且对发电厂的经济、安全运行有着非常重要的影响。

如果接入疏水系统的方式不恰当，轻则能够引发水击、震动等事故，严重的甚至能够造成管道或者是设备的损坏，在汽轮机疏水过程中由于疏水不顺畅而导致的事故在国内已经发生了很多起，大轴弯曲等严重的事故也曾经出现过。

二、设备概况某发电厂汽轮机组系某制造厂引进美国技术生产的N350型亚临界、中间再热、单轴双排汽，凝汽式机组。

机组投产初期，高压缸中部上下缸温差50-65℃之间，且下缸温度较上缸温度高。

随着时间的推移，高压缸中部上下缸温差呈不断扩大的趋势，最高曾达到97℃。

在切顺序阀运行时，由于工况的变动，上下缸温差达到90℃左右，直接导致机组无法切顺序阀运行，影响机组的安全经济运行。

上下缸温差设置检测点的目的，是为检测汽缸进水，一般是较上缸下缸温度低，但350MW、600MW机组引进美国技术制造的均表现的是下缸温度高。

据统计，已投产的多台同型350MW机组中，大多在40-70℃之间温差，其中三台机组温差在30℃以下，有四台机组达到80℃以上。

制造厂不超55.6℃的要求上下缸温差，过大的温差不仅影响汽缸进水检测，而且还会造成动静碰磨、汽缸变形、螺栓拉断、汽缸漏汽等异常情况，给机组的安全运行带来严重影响。

三、汽机运行中上下缸温差大的原因分析通过对现场的实地考察以及对汽机设计图纸的深入分析发现:对于疏水的不合理布置，导致汽轮机发生上下缸温差过大情况的最为主要的原因是违背了按照层次进行疏水的原则。

从运行方面分析汽轮机上下缸温差大的原因及控制方法摘要：近年来，各大小发电厂汽轮机运行中出现上下缸温差大的问题时有发生，很大程度上影响到了机组的正常运行，小则影响到机组的健康运行条件，造成日后机组运行中检修概率增加，大则会发生机组振动超标、大轴抱死、转子弯曲，甚至是更大的损坏设备的恶性事故，为公司的安全生产造成极大的负面影响。

本文从运行操作角度分析了汽轮机上下缸温差大的问题及控制方法。

关键词：运行方面；上下缸温差；原因；预控一、前言汽机上下缸温度的高低在不同的机组运行阶段会发生变化，在机组带一定负荷运行期间，由于抽气量较大，下缸蒸汽流动较快，所以较多的蒸汽量向下流动对下缸进行了加热作用，此时有可能会发生汽机上缸温度低于下缸温度的情况。

在机组启动及停运阶段，蒸汽凝结后在下缸部位形成水膜，造成下缸加热速度慢于上缸，而且抽汽口一般布置在内缸的正下方，缸体正上部的区域相对于缸体下部来说，蒸汽流动阻力增大．蒸汽受排挤，蒸汽流动变化很小，换热相对滞后。

再者说，由于缸体正下方抽汽口的抽吸作用．大部分的上部蒸汽做功后，折向进入抽汽管道．而没有与内缸外壁、外缸内壁进行充分的热交换。

从传热学角度来说，该部分内缸下壁的传热过程包括强制对流传热和辐射换热。

而上壁可以类似的看作是有限空间自然对流和辐射换热。

所以传热强度相差很大，因此在机组启停过程中下缸的温度要较明显低于上缸。

不论是何种情况，上下缸温差增大超过允许值时影响到了汽轮机的动静间隙，势必影响机组的安全稳定运行，所以运行人员应该提高警惕，做好监视，做好预控及防范处理手段。

二、原因分析1、汽轮机进水的影响某发电厂机组启动过程中，锅炉点火完毕汽机冲转前发现汽轮机上下缸温差快速增大，影响机组正常冲转。

后经检查发现高旁电动门后温度同步下降，分析原因有可能为高旁减温水门不严导致，在检修检查后确认为高旁减温水门、高排逆止门均不严造成给水泵出口至高旁减温水倒灌进入汽缸，最终导致缸温差快速增大。

汽轮机上下缸温差大的分析研究与解决措施摘要汽轮机汽缸上下缸温差大将导致汽缸变形，叶片损坏，大轴弯曲等重大设备事故，本文就某电厂#5机组启停过程中发生的汽缸上下壁温差大进行了分析，指出了原因和解决措施。

关键词汽轮机；气缸；温差某电厂#5机为哈尔滨汽轮机厂生产的超高压，一次中间再热，双抽三缸双排冷凝式机组。

在两次启动过程中出现高压外缸内壁上、下缸温差大的情况，且在一次机组保护误动情况下跳机后也出现高压缸内壁上、下缸温差大的现象。

以下就这一问题的原因和解决措施进行探讨。

现象：改机组在启动过程中曾出现高压缸内壁上、下缸温差大的现象以及紧急停机时中压缸上、下缸温差大的现象，最大超过70℃，1）2009年4月30日，该机组冷态滑参数启动，在启动过程中高压缸上下缸温差达到50℃，且还在继续增大。

2）2010年12月8日，该机组极热态启动过程中高压缸上下缸温差达到58℃，这些将对机组的安全运行和寿命造成了严重的威胁。

分析原因：一是各加热器或是凝汽器水位过高，水进如汽缸；二是汽缸的疏水系统设计存在缺陷；三是运行人员在操作的时候操作不恰当或错误；四是机组启停过程中主蒸汽或再热蒸汽过热度太低；五是汽缸的保温不良。

经过历史查证后，造成汽缸上下壁温差大的原因排除第一，第四，第五项，当机组紧急停机时汽轮机本体和主蒸汽管道的所有疏水门都连锁打开，大量的疏水进入疏水扩容器，因此造成两次温差大的原因是疏水设计上存在缺陷和运行人员在操作上也欠妥。

系统设计存在的问题：系统本身设计时的缺陷：由于本厂初设计时，汽轮机的疏水系统存在设计漏洞，主要是在热态启动的时候所表现出来，因为本系统原始设计是根据汽轮机冷态启动而加以设计的，主要问题是在热态启动的时候，锅炉来的高温高压的蒸汽，经过主蒸汽管道后冷却，经过高中、压缸调门时也要冷却，冷却后的疏水进入疏水扩容器，进入疏水扩容器的还有部分温度较低的蒸汽，而本厂中的高、中压缸疏水同样是接入同一个疏水扩容器，之所以没再建另一个疏水扩容器是因为考虑投资的需要，但是这样两股输书汽流同时接到同一个疏水扩容器，很容易引起容器里面的汽流压力波动，而产生串流，热蒸汽就会从扩容器向冷蒸汽区扩散和倒流，因为压力的分布不均匀，虽然扩容器本身也会起到一定的降压作用，但是还是不能很好的起到抑制作用，再者就是疏水管道安装的不合理，在空间布置上有的高有的低，使疏水不能很顺畅的进入疏水扩容器，而是停留在某一阶段，也会形成温度低的冷水和冷蒸汽。

汽机停机后上下缸温差大的原因1. 前言嘿，大家好，今天咱们聊聊汽机的那些事儿，特别是当汽机停机之后，为什么上下缸的温差会这么大。

你可能会想，停机了不就是停止工作了吗？怎么还会有温差呢？没错，乍一看是这样，但实际情况可复杂多了。

这就像是冬天你穿了一件厚外套，里面的保暖和外面的寒风之间，温差可是相当明显的。

接下来，让我们一起剖析一下，看看这些温差背后的原因，绝对让你大开眼界！2. 上下缸的构造与工作原理2.1 汽机的基本构造首先，咱们得知道，汽机可不是简单的一个铁箱子，它里面可是有很多个精密零件的。

上下缸分别负责不同的工作，就像咱们生活中的上下班，得分工合作才能高效。

上缸一般负责进气和点火，下缸则主要处理燃烧和排气。

它们就像是一对欢喜冤家，虽然天天在一起工作，但职责却截然不同。

2.2 温度分布的特点那么，为什么会有温差呢？这就跟气温一样，白天和晚上可不是一个温度。

上下缸在工作的时候，运转速度、气体流动、热量散发等因素，都会导致它们的温度不同。

上下缸的热量传递就像是朋友之间借钱，借得多的那位总是觉得重，而不借的那位自然轻松多了。

这个温差一旦形成，停机之后可就难以消除了。

3. 停机后的现象3.1 热量的存留想象一下，热锅上的蚂蚁，热量不散发，存留在里面。

汽机一停，尤其是上下缸的温差就开始显现。

上缸因为工作时接触的高温气体，停机后温度迅速下降不容易，而下缸由于排气相对较快，温度就下降得更快，形成了明显的温差。

就好像是两个人一起喝酒，一个酒量好，另一个却醉得稀里糊涂，差别可大了去。

3.2 环境因素的影响再说说环境，停机后，如果外面温度低，那更是加剧了温差的形成。

外面就像个冰箱，想想咱们的冷饮，放得越久，温度就越低。

而上缸的散热和下缸的散热方式也不一样，所导致的后果就是，温差越大，麻烦越多。

有时候，这种情况还会导致汽机内的零件因为温度变化而出现变形，久而久之，损伤可就大了。

4. 应对措施4.1 定期维护与监测为了避免上下缸温差过大，定期维护和监测是必不可少的。

上下缸温差大的原因
上下缸温差大是指内燃机发动机装置中，机油或者冷却水的温度在上下缸之间出现了明显的差异。

具体来讲，这种现象一般表现为上缸区域很热，而下缸区域却相对较冷。

那么，造成上下缸温差大的原因到底有哪些呢？
1.缸墙厚度不一：因为缸体和缸套都是用铸铁材料制造，而缸墙的厚度是不同的。

所以在工作时，温度的变化对它们的响应是不一样的，这就可能导致上下缸的温度差异。

2.冷却液循环不畅：在内燃机发动机装置中，冷却液的循环非常重要。

如果冷却液流量不足或者管路出现堵塞，就会导致上下缸的温度差异。

3.发动机进气量不均：在发动机工作时，进气量不均可能会引起上下缸的温度差异。

如果一些缸口比其他缸口更容易吸入空气，则相应的就会更加容易产生发动机进气不足的问题。

4.气门密封不好：气门的密封非常重要，如果气门密封不好，就容易引起上下缸的温度差异。

因为在这种情况下，缸内燃气可能会重流至冷却净化器或者排气系统，这就会对发动机的温度造成一定的影响。

5.燃油喷射不均：如果燃油喷射不均，就会导致上下缸的温度差异。

这通常是由于喷嘴堵塞或者其他喷射系统的问题引起的。

总的来说，上下缸温差大可能会导致发动机的性能下降，从而影响到整个行驶过程。

因此，对于这种问题，必须及时找出其根源，并采取相应的措施进行解决。

《装备维修技术》2021年第14期—167—300MW 汽轮机中压缸上下缸温差大原因及控制措施孙宏亮韩全文刘明鑫（辽宁调兵山煤矸石发电有限责任公司，辽宁调兵山112700）摘要：汽轮机上下缸温差关系着汽轮机安全运行的重要控制指标，为防止汽轮机大轴弯曲、轴承烧损事故，国家电力公司《防止电力生产重大事故的二十五项重点要求》中明确规定：汽轮机启动前必须符合高压外缸上下缸温差不超过50℃，高压缸内缸上下缸温差不超过35℃，否则禁止启动。

汽轮机上下缸温差大往往发生在机组启、停机或低负荷进汽量较少时，由于机组进汽量较少，汽轮机金属受热不均匀，产生上下缸温差过大。

针对调兵山发电公司2号汽轮机中压缸上下缸温差过大问题展开分析，总结上下缸温差大产生的原因，通过运行方式调整，合理控制汽轮机上下缸温不超过规定值，保证汽轮机安全运行。

另外，机组停机过程中控制好汽轮机上下缸温差，还能有效降低汽轮机缸温，缩短汽轮机检修工期，产生巨大的经济效益。

关键词：汽轮机；上下缸温差；缩短检修工期；经济效益1.汽轮机上下缸温差大危害及产生原因1.1汽轮机上下缸温差过大危害；国内大型多缸汽轮机的启动与停止时,很容易使上下汽缸产生温度差。

有时，由于汽缸保温层脱落，也会造成上下汽缸温差过大。

严重影响汽轮机安全运行。

一般来讲汽轮机上汽缸温度要高于下汽缸温度。

上汽缸温度高、热膨胀大，而下汽缸温度低、热膨胀小，温差达到一定数值就会造成“猫拱背”形态。

形成“猫拱背”同时，下汽缸底部动静之间的径向间隙就会减小，进而造成汽轮机内部动静部分摩擦，磨损汽轮机内部的隔板汽封和其他汽封，同时，隔板和叶轮还会偏离正常运行平面，使汽轮机转子轴向间隙减小，与其它不利因素一起造成轴向摩擦。

摩擦程度过大就会引起汽轮机大轴弯曲，发生振动。

如果不及时处理，可能造成汽轮机转子永久性变形。

根据汽轮机缸体挠度计算表明，当汽轮机上、下缸温差值达到100℃时,汽缸的挠度达到1mm。

而汽轮机隔板和围带汽封以及平衡活塞的径向间隙设计值在一般在0.5～0.75mm 之间。

汽轮机上下缸温差大的分析研究与解决措施汽轮机是一种常见的动力设备，广泛应用于发电、制氢、化学工业等领域。

在汽轮机运行过程中，由于各种原因，经常会出现上下缸温差大的现象，这对汽轮机的性能和寿命都会产生很大的影响，因此需要对其进行分析研究并提出解决措施。

1. 上下缸温差大的原因（1）机组负荷不平衡汽轮机的运行负荷是影响其上下缸温差的重要因素之一。

如果机组负荷不平衡，就会导致其中某些高温高压部位得到的热量多，导致上下缸温差增大。

（2）进气系统不平衡进气系统是汽轮机运行的重要组成部分，如果其中存在不平衡情况，如进气管道或流量计等存在故障，就会导致进气不均匀，引起上下缸温差大。

（3）排气系统不平衡排气系统也是汽轮机的重要组成部分，其中如排气阀门或排气管道等存在故障，也会导致排气不均匀，引起上下缸温差大。

（4）叶片损伤汽轮机的叶片是其核心部件之一，若其中存在磨损、断裂等损伤情况，也会影响汽轮机运行的稳定性，进而导致上下缸温差大。

2. 解决上下缸温差大的措施（1）优化机组负荷为避免机组负荷不平衡而导致的上下缸温差大，应优化机组负荷，确保各部位得到均衡的热量。

（2）寻找并修复进气系统的故障进气系统的故障往往会导致进气不平衡，应及时寻找并进行修复。

如果是进气管道导致的故障，应优化其结构，提高进气均衡性。

（3）寻找并修复排气系统的故障排气系统的故障同样会导致排气不平衡，应及时寻找并进行修复。

如排气管道不平衡，应进行优化设计。

（4）及时更换损伤的叶片汽轮机叶片的损伤情况往往会导致其运行不稳定，应及时更换或修复叶片，确保汽轮机运行正常。

总之，上下缸温差大是汽轮机常见故障之一，需要对其进行分析研究并采取相应的措施。

只有通过持续优化机组运行措施，提高设备的性能和稳定性，才能确保汽轮机的安全、高效运行。

一、汽缸上下缸温差大的原因1、上下缸具有不同的重量和散热面积，下缸重量大于上缸，下缸布置有抽汽管道，散热面积大，在同样的加热或冷却条件下，下缸散热快而加热慢，所以上缸温度大于下缸；2、在汽缸内，蒸汽上升，其凝结水下流，使下缸受热条件变化；3、在周围空间，运转平台以上的空气温度高于其以下的温度，气流从下向上流动，造成上下缸冷却条件不同，使上缸的温度高于下缸；4、当调速汽门开启的顺序不当时，造成部分进汽，也会使上下缸温差增大；5、在启机过程中，汽缸疏水不畅,停机后有冷汽冷水从抽汽管道返回汽缸，使下缸温度下降；6、下汽缸保温不良，因为下汽缸保温不如上汽缸那样易于严密，从面造成空气冷却下汽缸；7、停机后汽缸内形成空气对流，温度高的空气聚集于上汽缸而下汽缸内的空气温度低，从面使上下缸的冷却条件不同。

二、防止汽缸上下缸温差大技术措施汽缸上下温差是造成汽轮机大轴弯曲的重要原因之一，为了在操作上避免汽缸出现过大的温差，特制定如下措施：停机后防止温差措施1、机组停机打闸前应关闭所有减温水调整门、截门，保证减温水隔离彻底。

2、停机打闸后及时关闭下列疏水门：高、中压缸汽缸疏水门；高中压缸进汽导管疏水门；高中压主汽门、调门疏水门；各段抽汽逆止门前后疏水门；高排逆止门前疏水门。

3、停机转子静止真空到零后，停止轴封供汽，关严轴封各路汽源的供汽调整门、截门，关闭高中压缸供汽分门，开启轴封母管大气疏水门。

4、停机打闸后，应检查高中压主汽门、调门、高排逆止门、低压蝶阀、各段抽汽逆止门、各段抽汽电动门关闭到位严密。

5、机组停止后应马上投入连续盘车，因故连续盘车投不上应按规程要求进行定期手动盘车。

6、停机后缸温最高点高于150°C不得随意停止盘车运行，如必须停止需主管运行公司领导批准。

7、停机后应经常监视高低加、轴加、除氧器、凝汽器的水位，保证各水箱水位正常，防止冷水返入抽汽管道。

8、停机后经常监视各抽汽管道的壁温，防止积水返入汽缸。

汽轮机上下缸产生温差的原因：1、上下缸具有不同的重量和散热面积，下缸重量大于上缸，下缸布置有抽汽管道，散热面积大，在同样的加热或冷却条件下，下缸散热快而加热慢，所以上缸温度大于下缸；2、在汽缸内，蒸汽上升，其凝结水下流，使下缸受热条件变化；3、在周围空间，运转平台以上的空气温度高于其以下的温度，气流从下向上流动，造成上下缸冷却条件不同，使上缸的温度高于下缸；4、当调速汽门开启的顺序不当时，造成部分进汽，也会使上下缸温差增大；5、在启机过程中，汽缸疏水不畅，停机后有冷汽冷水从抽汽管道返回汽缸，使下缸温度下降；6、下汽缸保温不良，因为下汽缸保温不如上汽缸那样易于严密，从面造成空气冷却下汽缸；7、停机后汽缸内形成空气对流，温度高的空气聚集于上汽缸而下汽缸内的空气温度低，从面使上下缸的冷却条件不同。

8、缸体温度测点：高中压缸温度测点一般布置在外缸内壁面．这种布置便于现场检修和日常维护，但不能及时反映内缸金属温度的真实变化，特别在高中压内缸，高、中压缸进汽部分温度变化剧烈。

9、系统分析：抽汽口一般布置在内缸的正下方．缸体正上部的区域相对于缸体下部来说，蒸汽流动阻力增大．蒸汽受排挤，蒸汽流动变化很小，换热相对滞后从另外一个角度来说，由于缸体正下方抽汽口的抽吸作用．大部分的上部蒸汽做功后，折向进入抽汽管道．而没有与内缸外壁、外缸内壁进行充分的热交换。

从传热学角度来说，该部分内缸下壁的传热过程包括强制对流传热和辐射换热。

而上壁可以类似的看作是有限空间自然对流和辐射换热。

所以传热强度相差很大，因此在机组启停过程中下缸的温度要较明显低于上缸。

9、缸体保温层的影响：(1)汽轮机高中压合缸的下缸由于抽汽管、疏水管布置多，增加了缸壁的散热面积，又因汽缸下部基本成一个竖井状．形成了热对流．使冷空气不断进入汽缸下部，冷空气吸热上升，外面的冷空气又不断补充．增加了下部缸体的散热损失。

(2)在汽缸下部贴壁处，由于重力的作用，导致保温贴壁处松动，存在间隙。

#1机上下缸温差大原因分析一、现象2008年4月22，#1机冷态启动定速3000rpm后发上下缸温差大报警(报警值为50℃)，最大达53.64℃。

随后在正常运行过程中上下缸温差逐渐减小，正常带负荷后上下缸温差为-9℃，但仍较其他机组偏高（其他机组-2℃）二、危害汽轮机上下缸温差是机组启动过程中控制的重要指标之一，如果控制不好，温升快的一侧变形大于另一侧，使汽缸向上或向下拱起，汽缸结合面相对运动，破坏结合面的严密性，发生漏汽，严重时会造成汽缸径向间隙减少甚至消失，造成动静摩擦，引起机组振动增大，严重时会使转子发生弯曲变形。

因此，解决该机组冷态启动时上下缸温差大的问题，不但是机组经济性的要求，更是机组安全性的要求。

三、原因分析一般来说，机组启动过程中汽缸内热汽流向上流动以及凝结水在下缸形成水膜影响传热造成下缸温升比上缸慢，且由于汽缸疏水，抽汽口均布置于汽缸下部，散热面积大，保温困难，空气流动时首先与冷空气接触，导致一般情况下，上缸的温度要比下缸的温度高，但是，我厂的高中压缸上下缸恰好相反，尤其#1机偏差更大，其原因可能如下：1、高中压缸上下部保温形式不一样，下部采用粉碎的玻璃纤维填实后泥浆抹面，而上部采用块式保温，缝隙较大导致上缸保温不良，散热较快温度偏低。

2、上缸保温层较薄，导致保温不良而温度偏低。

但2008.4月停机检修过程中检查保温层完好，而且又增添了一部分保温，启机后上下缸温差仍大，因此该原因可以排除。

3、上下缸温度测点测量不准。

上下缸温度测点测量不准有误差或上部测点没有按照图纸要求装到50％壁厚的位置。

4、由于高中压缸疏水门内漏后一直开启导致下缸蒸汽流量大，进而使下半缸的温度明显升高，经就地检查启机过程中高压缸疏水确实经常开启，这也是产生温差大的原因5、由于下岗温度测点安装在A8抽汽口附近，在缸温相同的情况下，820rpm暖机时上下缸温差变化明显空转过程中上下缸温差变化。

在机组820rpm暖机和冲转过程中，进汽量较小，而抽汽口口径较大，在抽汽口形成鼓风，局部温度升高，转速越高鼓风作用越明显。

汽轮机上下缸温差严重超限的原因分析摘要：汽轮发电机组的大轴弯曲是电力系统中二十五项重大事故之一，而汽缸的上下缸温差大又是造成大轴弯曲的主要原因之一。

本文将对南海发电一厂#2机组在一次跳机事故后上下缸温差严重超限的原因进行分析，找到事故原因及应对措施，为电力系统的安全生产提供有益参考。

关键词：跳机事故；缸温差超限；原因；措施概述1.事故经过发生跳机事故之前，#2机组带165MW负荷正常运行，各主要参数均在正常范围。

由于该机组的锅炉是刚更新扩建的国内第一台大容量（670吨/时）燃水煤浆锅炉，相关技术和运行经验都不成熟，容易出现锅炉灭火。

本次跳机事故就是由锅炉MFT引起的，在汽轮机被联跳之后，运行人员迅速进行了不破坏真空停机操作，维持凝汽器真空90 KPa并立即恢复系统准备重新启机。

在重新启机的过程中，低旁减温减压器的减温水门打不开且未能得到及时处理，维持此状态达3小时之久，导致中压缸内壁上下缸温差拉大至66℃，超过了《汽轮机运行规程》（以下简称《规程》）规定的50℃上限，无法正常启机。

调整系统无效后值长下令：机炉全停、破坏真空作闷缸处理。

期间中压缸内壁上下缸温差最大到72℃，经调整至五抽母管逆止门前后及中压缸本体疏水后，中压缸内壁上下缸温差才稳住并开始缩小。

与此同时，高压外缸内/外壁上下缸温差拉大至55/73℃，且两者仍在继续拉大，直至高压外缸外壁上下缸温差到94℃时才缓慢缩小，高压缸前汽封处已有明显的摩擦声。

由于高中压缸缸温差严重超限，无法立即启机，还可能会造成严重的设备损坏和重大经济损失。

经公司各专家研究后决定投高压缸下夹层加热，以提高高压外下缸壁温，从而减小高压外缸上下缸温差并达到快速启机条件，降低设备危险和经济损失。

在高压外缸内/外壁上下缸温差达70/89℃时，汽缸夹层联箱经过充分暖箱疏水后，准备投下夹层加热。

当刚开下夹层进汽门时，高压外下缸内壁温度从310℃突降至277℃，立即关门停止下夹层加热，该点温度明显回升，高压外缸内/外壁上下缸温差最大到102/105℃。

汽轮机中压缸上下缸温差大问题原因探讨摘要]： M701F4型燃气—蒸汽联合循环发电机组，汽轮机运行中一直存在冷态启动过程中压缸上下缸金属温度较大，上缸温度高于下缸30-40℃的问题，在机组升负荷过程中需人为控制升降负荷使中压缸上下温差在规程42℃以内，从而使机组启动时间延长，本文探讨可能导致温差大的原因及处理方案，为同类型汽轮机类似问题提供经验与借鉴。

[关键词]：汽轮机中压缸上下缸温差大部套配合间隙间隙过大蒸汽泄露概况简述某燃气热电公司安装2台M701F4型燃气—蒸汽联合循环、热电联产发电机组，机组采用单轴一拖一布置。

机组额定功率为452.07MW，汽轮机型号为TC2F‐35.4inch，型式为高压中间再热双缸双排汽凝汽式汽轮机，高中压缸合缸。

#1机组2013.03投产，运行中高中压缸中压缸部分上下温差正常，在2013.06月因余热锅炉侧大量小米粒状金属异物进入汽轮机导致隔板出汽边击瘪，进而导致主汽、再热超压进行高中压缸开缸检查后，运行中一直存在冷态启动过程中压缸上下缸金属温度较大，上缸温度高于下缸30-40℃的问题，在机组升负荷过程中需人为控制升降负荷使中压缸上下温差在规程42℃以内，从而使机组启动时间延长40min-60min，但机组热态启动高中压缸温差正常，为机组的冷态启动带来很大的困扰，同时大大降低了机组的热效率。

中压缸温差大异常事件发生后，通过与厂家反复沟通，本着先易后难的原则，确定的基本处理原则和方向为先检查高中压缸外部条件，在全部排查确认无问题后后再进行汽缸内部通流间隙及部套间隙的检查。

1.1校验中压缸上下缸金属测温热电偶及检查TCS画面所有通道是否正常。

1.2各方见证复装热电偶，确保测温孔内无异物，热电偶插至测温孔底部，记录相关数据和厂家图纸核对。

1.3检查高中压外缸疏水节流组件及疏水管，是否发生节流孔堵塞或管道疏水不畅。

1.4延迟高中压缸疏水阀关闭，暂时将当前高中压缸疏水阀的关闭条件：中压进气压力设定值从大于0.74MPa更改为1.36MPa，观察中压缸上下缸温差变化情况。

当代化工研究Modern Chemical Research100工艺与设备2020・04汽轮机上下虹温差大的原因与处理*赵斌刘学谦*(阳泉市南煤龙川发电有限责任公司山西045000)摘耍：在汽轮机组常见故障中，汽轮机的上下缸温差大是一种较为复杂和不确定的故障.如果不能及时有效地消除，将破坏整个机组的安全稳定.因此，有效地分析和消除汽轮机餉上下缸温差大已成为我们日常维护工作的重点.根据作者多年餉工作实践，本文主要介绍汽轮机组上下缸温差大产生曲原因和处理两方面，仅供参考.关健词：汽轮机；上下缸温差大；分析；处理中图分类号：T文献标识码：ACause and Treatment of Large Temperature Difference between Upper and LowerCylinder of Steam TurbineZhao Bin,Liu Xueqian*(Yangquan Naumei Longchuan Power Generation Co.,Ltd.,Shanxi,045000) Abstracts Among the common f aults of s team turbine units,large temperature difference between upper and lower cylinders of s team turbine is a quite complicated and uncertain fault.If i t cannot be eliminated in time and effectively,it-will destroy the safety and stability of t he whole unit. Therefore,effective analysis and elimination of l arge temperature difference between upper and lower cylinders ofsteam turbine has become the f ocus of o ur daily maintenance work.According to the author's years of w orking practice,this paper mainly introduces the causes and treatment of l arge temperature difference between upper and lower cylinders of s team turbine unit f or reference only.Key words：steam turbinelarge temperature difference between upper and lower cylindersanalysis\treatment引言针对我厂#2机组大修完毕后的首次停运，机组在停运一天后发现中压缸上下缸温差大的问题，对可能产生温差大的各种因素进行逐一排除，最后确定为汽轮机大修后，因下缸上接第99页况决定课堂的教学内容。

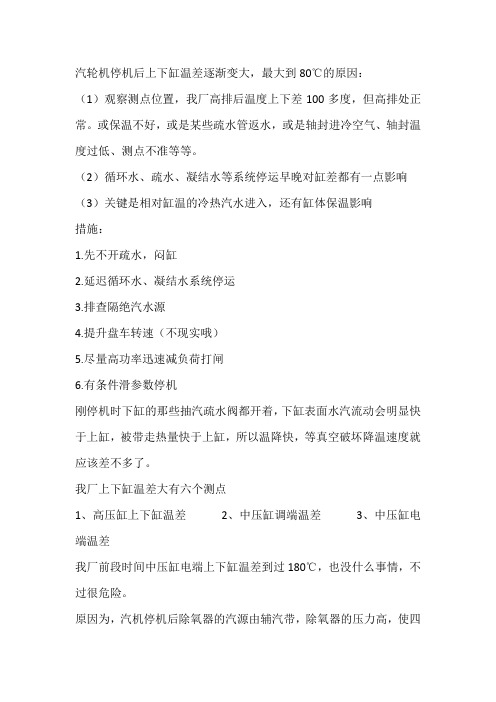

汽轮机停机后上下缸温差逐渐变大，最大到80℃的原因：
（1）观察测点位置，我厂高排后温度上下差100多度，但高排处正常。

或保温不好，或是某些疏水管返水，或是轴封进冷空气、轴封温度过低、测点不准等等。

（2）循环水、疏水、凝结水等系统停运早晚对缸差都有一点影响（3）关键是相对缸温的冷热汽水进入，还有缸体保温影响
措施：
1.先不开疏水，闷缸
2.延迟循环水、凝结水系统停运
3.排查隔绝汽水源
4.提升盘车转速（不现实哦）
5.尽量高功率迅速减负荷打闸
6.有条件滑参数停机
刚停机时下缸的那些抽汽疏水阀都开着，下缸表面水汽流动会明显快于上缸，被带走热量快于上缸，所以温降快，等真空破坏降温速度就应该差不多了。

我厂上下缸温差大有六个测点
1、高压缸上下缸温差
2、中压缸调端温差
3、中压缸电端温差
我厂前段时间中压缸电端上下缸温差到过180℃，也没什么事情，不过很危险。

原因为，汽机停机后除氧器的汽源由辅汽带，除氧器的压力高，使四
段抽汽的冷汽返回汽缸所致。

汽轮机中压缸中部上下缸温差大试验及控制措施摘要：针对机组投运以来汽轮机中压缸中间上下缸温差大的问题，对汽轮机进行了汽缸温度控制试验，取得了良好的效果。

本文从试验过程及结果分析，提出了改进措施及温差大的解决办法，并对机组优化运行后的经济效益进行了评估。

关键词：汽轮机中压缸；上下缸温差；低压补汽调阀1 引言广东大唐肇庆热电公司2×447M燃气-蒸汽联合循环机组自投产以来，汽轮机在运行时存在中压缸中部上下缸温差大问题，需要限制低压补调阀开度、开启低压主蒸气旁路以控制温差不超保护值。

调整不及时将影响机组安全性及经济运行。

为解决汽轮机在运行时存在中压缸中部上下缸温差大的问题，该厂对汽轮机进行缸温控制试验。

在确保机组安全稳定运行前提下，联系中调改变机组负荷、调整低压补汽调阀和低压主蒸汽旁路阀开度，最终实现了“在任何负荷段低压补汽调阀全开和低压主蒸汽旁路阀全关的情况下，汽轮机中压缸中部上下缸温差维持在48°C以下”的成果。

2设备概况汽轮机为上海汽轮机厂生产的三压、再热、反动式、轴向排汽、抽汽凝汽式汽轮机。

型号 LZC139.5-12.95/[0.44]/2.3/565/[241]/553[１]。

机组采用滑压运行方式。

该汽轮机采用高压缸与中低压缸双缸布置方式。

高压部分为单流双层结构。

中低压部分为顺流布置，轴向排汽，中压采用双层缸的设计，即外缸、内缸，低压采用了外缸、持环结构。

高压主汽、再热主汽和补汽均设有 100%旁路，采用气动控制方式。

低压补汽与中压排汽混合后进入低压缸。

低压补汽共有一组补汽阀组，包含一个补汽主汽阀和一个补汽调节阀，均采用蝶阀。

3 中压缸上下缸温差大原因温度较低的低压补汽与温度较高的中压平衡活塞漏汽在中压缸夹层的下半缸流向相斥，减少了低压补汽在中压下半缸的聚集，导致了上下缸的冷却效果不同；汽轮机中压缸中部外缸上下缸温差随低压补汽阀开度而变化。

若低压补汽阀保持关闭状态，上下缸温差较小；若补汽阀开启，中压缸外缸上下缸温差随开度增大而明显增大，甚至超过50℃。

上下缸温差大的原因
上下缸温差大的原因可能有多种，以下是可能的原因：
1. 冷却系统故障：如果发动机的冷却系统出现故障，就会导致上下缸温差大。

例如，冷却液泄漏、水泵故障、散热器堵塞等问题都可能导致冷却不均匀，从而导致上下缸温差大。

2. 缸体变形：如果发动机运行时过热，缸体就会产生变形，从而导致上下缸温差大。

这种情况下，需要对发动机进行翻修或更换缸体。

3. 燃烧不完全：如果燃烧不完全，就会导致燃烧室内的温度不一致，从而导致上下缸温差大。

这种情况下，需要检查点火系统、喷油系统、进气系统等，确保燃烧达到最佳状态。

4. 润滑不良：如果发动机缺乏润滑油或润滑油循环不畅，就会导致上下缸温差大。

这种情况下，需要检查润滑系统，确保润滑油能够顺畅循环。

5. 发动机设计问题：有些发动机设计存在缺陷，可能导致上下缸温差大。

这种情况下，需要对发动机进行改进或更换。

- 1 -。

汽轮机在停运状态下上下温差增大的原因全文共四篇示例，供读者参考第一篇示例：汽轮机在停运状态下上下温差增大的原因汽轮机是一种能够将热能转化为机械能的热力机械设备。

在汽轮机运行的过程中，会产生一定的热损失，导致汽轮机内部温度不均匀，其中上下温差是一个比较常见的现象。

那么，为什么汽轮机在停运状态下上下温差会增大呢？下面我们就来探讨一下这个问题。

汽轮机在停运状态下上下温差增大的原因之一是由于机组内部热态的热损失。

汽轮机在运行时会受到各种外部环境的影响，例如环境温度、风扇的通风情况等，这些因素都会导致汽轮机内部温度的不均匀。

当汽轮机停运后，由于没有热源的输入，机组内部的热态会逐渐消散，导致上部和下部的温度差异逐渐增大。

汽轮机在停运状态下上下温差增大的原因主要是由于机组内部热态的热损失、结构设计不合理以及绝热效应等因素共同作用所致。

为了减小汽轮机在停运状态下上下温差的增大，可以通过改进机组内部结构设计、优化绝热效应以及加强机组的保温措施等方法来提高汽轮机的温度均匀性，从而提高汽轮机的运行效率和性能。

【字数：431】第二篇示例：汽轮机是一种利用蒸汽作为工质的热机，通过蒸汽的压力能量转化为机械能，驱动发电机发电。

在汽轮机的运行过程中，温度是一个至关重要的参数，它直接影响着汽轮机的性能和效率。

在汽轮机停运状态下，上下部温差增大的原因主要包括以下几点。

第一，热胀冷缩效应。

汽轮机在运行时，受到高温高压蒸汽的加热，导致机体产生膨胀；而在停运状态下，机体冷却后收缩，但上部和下部温度变化的速度不同，这就导致上下部温差逐渐增大。

第二，机体结构不均匀。

汽轮机由许多不同材料制成，上部和下部材料的热胀冷缩系数可能会不同，使得上下部在停运状态下的温度变化不一致，进而导致温差增大。

机体外部环境温度差异。

汽轮机通常运行在厂房内，而厂房内部的温度可能受季节、天气等因素的影响而产生变化，当上下部机体表面暴露在不同温度的环境中时，也会导致上下部温差增大。
