详细解说数控车床单一固定循环一、说明：单一固定循环可以将一系列连续加工动作，如“切入-切削-退刀-返回”，用一个循环指令完成，从而简化程序。
1．圆柱面或圆锥面切削循环圆柱面或圆锥面切削循环是一种单一固定循环，圆柱面单一固定循环如图1所示，圆锥面单一固定循环如图3所示。
（1）圆柱面切削循环编程格式G90 X(U)～Z(W)～F～式中：X、Z——圆柱面切削的终点坐标值；U、W——圆柱面切削的终点相对于循环起点坐标分量。
例：应用圆柱面切削循环功能加工图2所示零件。
N10 G50 X200 Z200 T0101N20 M03 S1000N30 G00 X55 Z4 M08N40 G01 G96 Z2 F2.5 S150N50 G90 X45 Z-25 F0.2N60 X40N70 X35N80 G00 X200 Z200N90 M30（2）圆锥面切削循环编程格式G90 X(U)～Z(W)～I～F～式中：X、Z——圆锥面切削的终点坐标值；U、W——圆柱面切削的终点相对于循环起点的坐标；I——圆锥面切削的起点相对于终点的半径差。
如果切削起点的X向坐标小于终点的X 向坐标，I值为负，反之为正。
如图3所示。
例：应用圆锥面切削循环功能加工图4所示零件。
……G01 X65 Z2G90 X60 Z-35 I-5 F0.2X50G00 X100 Z200……2．端面切削循环端面切削循环是一种单一固定循环。
适用于端面切削加工，如图5所示。
图6 锥面端面切削循环图7 G94的用法（锥面）（1）平面端面切削循环编程格式G94 X(U)～Z(W)～F～式中：X、Z——端面切削的终点坐标值；U、W——端面切削的终点相对于循环起点的坐标。
（2）锥面端面切削循环编程格式G94 X(U)～Z(W)～K～F～式中：X、Z——端面切削的终点坐标值；U、W——端面切削的终点相对于循环起点的坐标；K——端面切削的起点相对于终点在Z轴方向的坐标分量。
数控车床固定循环功能指令编程介绍与举例在数控车床上对外圆柱、内圆柱、端面、螺纹等表面进行粗加工时，刀具往往要多次反复地执行相同的动作，直至将工件切削到所要求的尺寸。
于是在一个程序中可能会出现很多基本相同的程序段，造成程序冗长。
为了简化编程工件，数控系统可以用一个程序段来设置刀具作反复切削，这就是循环功能。
固定循环功能包括单一固定循环和复合固定循环功能。
１．单一固定循环指令常用有以下几种指令：（１）外径、内径切削循环指令G90可完成外径、内径及锥面粗加工的固定循环。
①切削圆柱面指令格式为：G90 X(U)__Z(W)__(F__)如图3-23所示。
【例题1】用G90指令编程，工件和加工过程如图3-24所示，程序如下：②切削锥面指令格式：G90 X(U)__Z(W)__I__(F__)如图3-25所示，X(U)、Z(W)的意义同前。
I值为锥面大、小径的半径差，其符号的确定方法是：锥面起点坐标大于终点坐标时为正，反之为负。

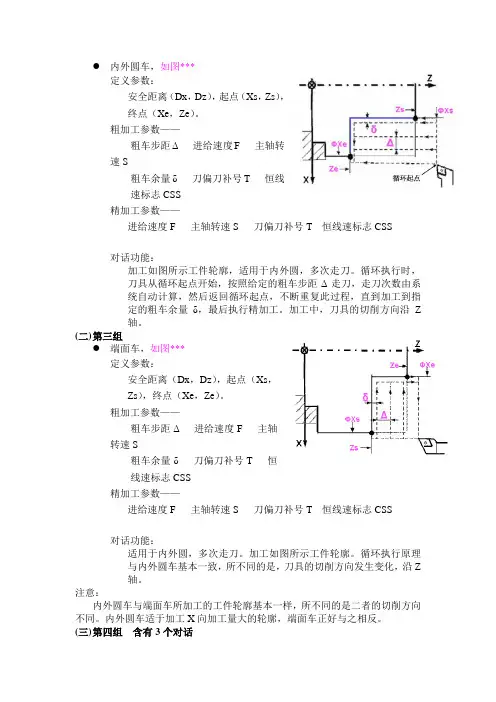

２．复合固定循环指令它应用在切除非一次加工即能加工到规定尺寸的场合，主要在粗车和多次切螺纹的情况下使用，它主要有以下几种：（１）外径、内径粗车循环指令G71 该指令将工件切削到精加工之前的尺寸，精加工前工件形状及粗加工的刀具路径由系统根据精加工尺寸自动设定。
指令格式：G71 Pns Qnf UΔu WΔw DΔd(F__S_T__)如图3-26所示为G71粗车外径的加工路线。
图中C粗车循环的起点，A是毛坯外径与端面轮廓的交点。
当此指令用于工件内径轮廓时，G71就自动成为内径粗车循环，此时径向精车余量Δu应指定为负值。
（２）端面粗车循环指令G72 它适用于圆柱棒料毛坯端面方向粗车，其功能与G71基本相同，不同之处是G72只完成端面方向粗车，刀具路径按径向方向循环，其刀具循环路径如图3-27所示，指令格式和其地址含义与G71的相同。
（３）闭合车削循环指令G73 它适用于毛坯轮廓形状与零件轮廓形状基本接近时的粗车。
数控车床单一固定循环指令当车削加工余量较大，需要多次进刀切削加工时，可采用循环指令编写加工程序，这样可减少程序段的数量，缩短编程时间和提高数控机床工作效率。
根据刀具切削加工的循环路线不同，循环指令可分为单一固定循环指令和多重复合循环指令。
单一固定循环指令对于加工几何形状简单、刀具走刀路线单一的工件，可采用固定循环指令编程，即只需用一条指令、一个程序段完成刀具的多步动作。
固定循环指令中刀具的运动分四步：进刀、切削、退刀与返回。
1. 外圆切削循环指令（G90）指令格式G90X（U）_ Z（W）_ R_ F_指令功能实现外圆切削循环和锥面切削循环，刀具从循环起点按图1与图2所示走刀路线，最后返回到循环起点，图中虚线表示按Ｒ快速移动，实线表示按F指定的工件进给速度移动。
图1 外圆切削循环图2 锥面切削循环指令说明X、Z 表示切削终点坐标值；U、W 表示切削终点相对循环起点的坐标分量；R 表示切削始点与切削终点在Ｘ轴方向的坐标增量（半径值），外圆切削循环时R为零，可省略；Ｆ表示进给速度。
例题1 如图3所示，运用外圆切削循环指令编程。
图3 外圆切削循环应用G90 X40 Z20 F30 A-B-C-D-AX30A-E-F-D-AX20A-G-H-D-A例题2 如图4所示，运用锥面切削循环指令编程。
图4 锥面切削循环应用G90 X40 Z20 R-5 F30 A-B-C-D-AX30A-E-F-D-AX20A-G-H-D-A2. 端面切削循环指令（G94）指令格式G94 X（U）_ Z（W）_ R_ F_指令功能实现端面切削循环和带锥度的端面切削循环，刀具从循环起点，按图5与图6所示走刀路线，最后返回到循环起点，图中虚线表示按R快速移动，实线按Ｆ指定的进给速度移动。
图5 端面切削循环图6 带锥度的端面切削循环指令说明X、Z表示端平面切削终点坐标值；U、W表示端面切削终点相对循环起点的坐标分量；R表示端面切削始点至切削终点位移在Z轴方向的坐标增量，端面切削循环时R为零，可省略；F表示进给速度。
