德国特吕茨勒TC03

德国特吕茨勒TC03德国特吕茨勒TC-03型梳棉机主要技术特点1、⽤提⾼锡林位置的⽅法，增加梳理⾯积以提⾼梳理质量（1）将梳棉机锡林中⼼位置提⾼约20cm，使锡林与道夫刺辊之间的相对⼏何位置得到调整，使活动盖板前后固定盖板梳理弧在DK903型梳棉机的基础上增加20%，使前区梳理⾯积增加63%，后区梳理⾯积增加48%，TC-03型梳棉机与DK903型梳棉机相⽐，在同样的⽣条质量⽔平条件下，产量可相应增加，⽽在产量相同的条件下⽣条质量TC-03型梳棉机⽐DK903型梳棉机显著提⾼。

（2）在同样产量条件下，TC-03型梳棉机⽐DK903型梳棉机的⽣条质量明显改善。

TC-03型梳棉机与DK903型梳棉机⽣产环锭纱时在同等产质条件下13.3tex 环锭混纺纱细节减少23%，粗节减少55%，棉结减少49%，10万m纱疵A1减少87%，总纱疵减少69%，19.4tex纯棉精纱产量均为55kg，粗节减少30%，棉结减少24%，其他得重不匀、细节、纱线强⼒伸长率均基本相同。

⽣产29.2tex转环杯纱，产量增加75%，棉结减少57%，UT4微尘每100m增加稍许，其他纱线强⼒伸长率、细节、粗节、重不匀均变化不⼤。

总之,提⾼锡林位置、加和长梳理弧的技术措施改进后，使新型梳棉机不论⽣条质量及产量提⾼等⽅⾯都取得显著进步，这是TC-03型⾼产梳棉机技术进步的最重要⽅⾯。

2．固定盖板梳理技术的改进（1）由于锡林中⼼位置提⾼，使TC-03型梳棉机固定盖板梳理区加长了梳理弧长度，增加了梳理⾯积，使固定盖板数量进⼀步增加，⽽且可根据需要增减固定盖板数量，从⽽提⾼新型梳棉机对纺纱原料的适应性。

（2）新型固定盖板梳理区，包括有四种⽆件，其中分别是梳理元件（两根固定盖板组成的梳理件），清洁⽆件（带有除尘⼑的负压吸尘件），控制⽆件（通过负压调节控制棉⽹）及罩板件，在增减固定盖板时可发罩板的增减来调节，四种元件的设计具有平⾏互换性（见图2）（3）固定盖板梳理区的调节对不同的产品原料以及后⼯序不同纺纱⽅式对⽣条产质量的要求不同，可选配最佳的前后固定盖板等四种元件的配置。

德国特吕茨勒非织造----Trützschler NONWOVENS设备德国特吕茨勒非织造----Trützschler NONWOVENS（原来的Erko Trützschler和Fleissner公司）设备，包括生产线全线，纤维开松/混合，纤维梳理、铺网、牵伸和各种固结工艺（针刺、水刺固结生产线; 热熔、化学固结生产线），烘燥设备和后整理生产线。

其中用于生产水刺产品的AquaJet技术和系统，在全球已经有近90条生产线，世界范围享有专利保护，工作幅宽达可达6000mm。

位居领先地位的非制造布生产厂家，选择使用-Trützschler NONWOVENS水刺系统，因他们认识到-Trützschler NONWOVENS的设备制造质量最好、最可靠；·在利用水刺技术开发新的加工工艺方面处于领先地位，如：-水刺与气流成网技术的结合-水刺加工纺粘法无纺布，这是有发展潜力的市场-水刺法分裂微细旦纤维，用于生产高规格质量的非制造布-通过水刺将簇绒地毯基布与第二层基布叠层处理·提供的交钥匙生产线包括TAD热风穿透式滚筒烘缸和电脑控制系统，·提供单元独立设计，以方便用户随时扩延生产线。

水刺系统在非制造布生产中特别经济，其优势：·设备维修量少，可以做到：- 1分钟更换水针板- 最多只需20分钟更换金属网罩·新型过滤系统使清洗水针板的间隔比过去延长50倍；·提供的高压泵，维修间隔可达8000小时；·高效的脱水系统可节省烘燥费用；·最佳的工艺设置可降低能耗，增加客户利润；·通过深入研发，其最高效的水刺头及全新的水针板，确保完美的水刺效果和最长的水针板使用寿命。

使用AquaJet水刺系统，之所以能够获得最佳的纤网质量（柔软度和强度），其原因是：·水刺头在整个工作幅宽上可取得极为均匀的射流效果；·水刺鼓使用的网套或微孔网罩使产品生产达到最佳效果；·压紧装置可确保纤网不产生牵伸，避免出现不均匀纤维排列；·可生产多种提花和不同孔径的打孔产品。

精梳技术2内容3内容4精梳: 获得高品质纱线的正确方法16条并卷 TSL 1226精梳机 TCO 1252Disclaimer在实现更高纱线品质及更高经济性的路上，纺织车间不断面临越来越大的挑战，比如：专业人士缺乏，如何实现高度灵活的生产以及实现资源的最佳应用等。

自公司成立之日起，我们就基于自己的价值观为您提供：“获得高品质纱线的正确方法”。

我们不断研发全新的技术解决方案。

使用这些方案，您可以跟上市场中的风云变幻，由此保证您的企业保持长盛。

在这里，我们为您提供实用的创新技术与自我优化功能，助您走上“获得高品质纱线的正确方法”的道路。

获得高品质纱线的正确方法真正的纱线品质源自一整套精准严密的流程● D UAL DRIVE 和 2 TWIN DRIVE 使精梳头间的波动减少 54%，而精梳质量更趋稳定● C OUNT CONTROL - 自动质量检查实现更高的棉条质量●最佳的牵伸系统几何形状实现完美的 CV 值正确的道路4节约资源的关键：● 在 TSL 12 上，通过在 20 秒内更换棉卷实现更高的使用效率。

● 自动化棉卷运输设备用于更加集约的梳理装置组织● 与竞争对手相比，高效的抽吸系统和压缩空气系统可以节约 34% 的能源● 最佳的上罗拉轴承温度管理，保护涂层并延长使用寿命创新的、自主优化技术● 定时功能优化软钎焊时间点，无需进行费时费力的实验室测试● 曲线功能用于最佳的分离曲线● 自主调节的上罗拉棉卷监测器确保安全探测纤维卷绕正确的道路5自动运输手动喂棉手动运输半自动喂棉手动运输手动喂棉自动运输自动喂棉包含自动接断条互相完美匹配在特吕茨施勒梳理装置系统中，所有部件完美匹配运行。

换言之：请您重新定义自己对品质和经济性的期望。

SuperlapTruetzschler Superlap 可以根据不同的需求配置各种条桶架，以便满足 600 mm、1000 mm 直径喂入条桶和 JUMBO CANS 的不同要求。

现代并条机的自调匀整技术内容简介：20世际80年代以来，随时着电子计算机动技术、传感技术及变频调速技术与纺织机械的不断结合，使纺织机械走向高科技化，并条机也不例外，经过不断改进，使现代并条机具备了在线并条条干自调匀整，粗节疵点自动监控，全自动牵伸自动调节.牵伸罗拉隔距自动调节.形成了电子计算机自动监控的体系，此外，还改进了机器负压净化功能，以及单独传动的自动换桶体系，使并条机功能更加完善。

在2007幕尼黑ITMA上展现的新现代化并条机的质量保障体系的技术进步尤为突出，国外有许多生产并条机的国家.如德国日本.意大利.英国及瑞士等.现以瑞士立达公司的RSB系列及德国特吕茨勒公司的TD-03系列的自调匀整式并条机为例，现就高科技并条机的自调匀整技术的有关问题讨论如下：关键词自调匀整开环式自调匀整闭环式自调匀整传感器伺服电机主牵伸区一、瑞士立达公司的RSB系列的自调匀整式并条机瑞士立达公司研制的RSB系列自调匀整式并条机及其原来的机型，我国早期引进的RSB951以及20世纪末以来引进的RSB-D30、RSB-D35 、RSB-40JI、及RSB-401及SB-D11等在进一步提高棉条质量上都取得了很显著的进步，并在加工技术上有了很大的变化。

就RSB系列自调匀整式并条机的机构特点及使用状况专作以下介绍：并条机生产的棉条质量对于成纱质量及织物的质量十分重要。

近几年来瑞士立达公司研制的RSB系列自调匀整式并条机及其原来的机型，我国早期引进的RSB951以及20世纪末以来引进的RSB-D30、RSB-D35、RSB-40JI、RSB-401及 SB-D11等在进一步提高棉条质量上都取得了很显著的进步，并在加工技术上有了很大的变化：1 RSB-40 系列并条机的最高引出线速度已达到1100米/分（SB-D11并条机）2、自调匀整系统2.1并条机自调匀整形式的确立自调匀整器形式有开环式,闭环式及混合式等,开环式自调匀整系统在并条机上应用具有检测点喂入棉条的速度比输出检测点的线速度低很多的优点以及喂入部分棉层比较厚的特点，比闭环式对条干的检测准确，尤其新式自调匀整器原理匀整电路完全实现数字化，匀整频率不是以时间作为扫描基础，而是以喂入棉条经过检测罗拉的长度为基础，先进的乌斯特匀整扫描长度为每次1.5毫米,有的还缩短到1毫米，扫描检测一次所需时间达到毫秒级，速度快，精度高，匀整频率高，一般可将±25%范围内的喂入棉条匀整到±1％以内，因此，并条机匀整器的形式，目前已大都确定为开环式，即检测点与调整系统同在喂入侧。

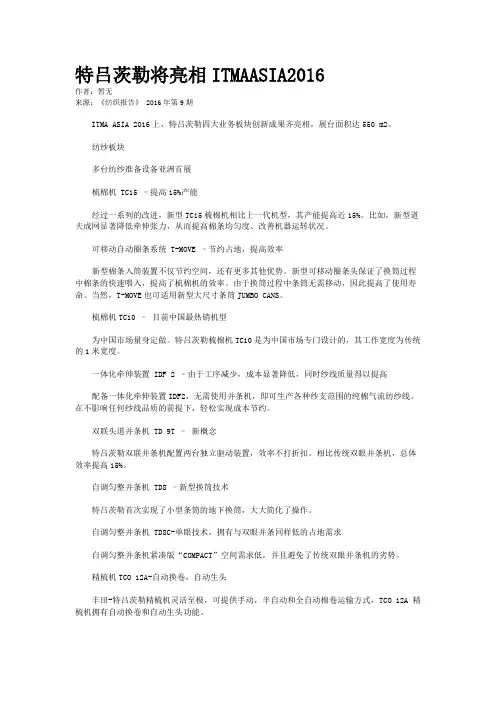

特吕茨勒将亮相ITMAASIA2016作者：暂无来源：《纺织报告》 2016年第9期ITMA ASIA 2016上，特吕茨勒四大业务板块创新成果齐亮相，展台面积达550 m2。

纺纱板块多台纺纱准备设备亚洲首展梳棉机 TC15 –提高15%产能经过一系列的改进，新型TC15梳棉机相比上一代机型，其产能提高近15%。

比如，新型道夫成网显著降低牵伸张力，从而提高棉条均匀度、改善机器运转状况。

可移动自动圈条系统 T-MOVE –节约占地，提高效率新型棉条入筒装置不仅节约空间，还有更多其他优势。

新型可移动圈条头保证了换筒过程中棉条的快速喂入，提高了梳棉机的效率。

由于换筒过程中条筒无需移动，因此提高了使用寿命。

当然，T-MOVE也可适用新型大尺寸条筒JUMBO CANS。

梳棉机TC10 –目前中国最热销机型为中国市场量身定做。

特吕茨勒梳棉机TC10是为中国市场专门设计的，其工作宽度为传统的1米宽度。

一体化牵伸装置 IDF 2 –由于工序减少，成本显著降低，同时纱线质量得以提高配备一体化牵伸装置IDF2，无需使用并条机，即可生产各种纱支范围的纯棉气流纺纱线。

在不影响任何纱线品质的前提下，轻松实现成本节约。

双联头道并条机 TD 9T –新概念特吕茨勒双联并条机配置两台独立驱动装置，效率不打折扣。

相比传统双眼并条机，总体效率提高15%。

自调匀整并条机 TD8 –新型换筒技术特吕茨勒首次实现了小型条筒的地下换筒，大大简化了操作。

自调匀整并条机 TD8C-单眼技术，拥有与双眼并条同样低的占地需求自调匀整并条机紧凑版“COMPACT”空间需求低，并且避免了传统双眼并条机的劣势。

精梳机TCO 12A-自动换卷，自动生头丰田-特吕茨勒精梳机灵活至极，可提供手动，半自动和全自动棉卷运输方式，TCO 12A 精梳机拥有自动换卷和自动生头功能。

在线数据监控系统T-DATA–特吕茨勒传感技术搜集质量数据质量和生产数据监控系统T-DATA 收集的不只是常规数据。

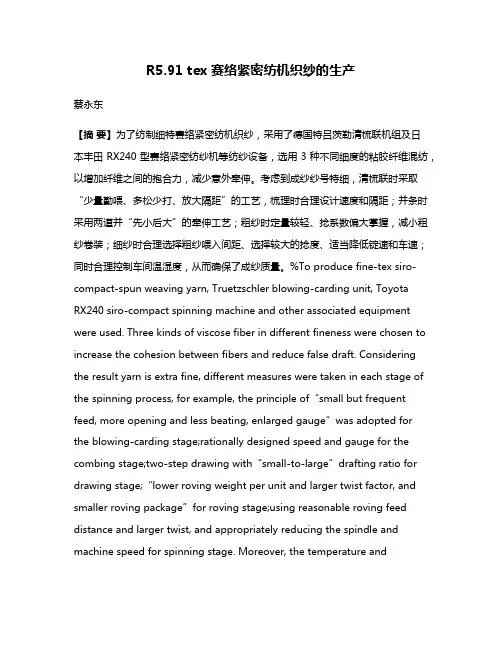

R5.91 tex赛络紧密纺机织纱的生产蔡永东【摘要】为了纺制细特赛络紧密纺机织纱，采用了德国特吕茨勒清梳联机组及日本丰田RX240型赛络紧密纺纱机等纺纱设备，选用3种不同细度的粘胶纤维混纺，以增加纤维之间的抱合力，减少意外牵伸。

考虑到成纱纱号特细，清梳联时采取“少量勤喂、多松少打、放大隔距”的工艺，梳理时合理设计速度和隔距；并条时采用两道并“先小后大”的牵伸工艺；粗纱时定量较轻、捻系数偏大掌握，减小粗纱卷装；细纱时合理选择粗纱喂入间距、选择较大的捻度、适当降低锭速和车速；同时合理控制车间温湿度，从而确保了成纱质量。

%To produce fine-tex siro-compact-spun weaving yarn, Truetzschler blowing-carding unit, ToyotaRX240 siro-compact spinning machine and other associated equipment were used. Three kinds of viscose fiber in different fineness were chosen to increase the cohesion between fibers and reduce false draft. Considering the result yarn is extra fine, different measures were taken in each stage of the spinning process, for example, the principle of“small but frequent feed, more opening and less beating, enlarged gauge”was adopted forthe blowing-carding stage;rationally designed speed and gauge for the combing stage;two-step drawing with“small-to-large”drafting ratio for drawing stage;“lower roving weight per unit and larger twist factor, and smaller roving package”for roving stage;using re asonable roving feed distance and larger twist, and appropriately reducing the spindle and machine speed for spinning stage. Moreover, the temperature andhumidity of workshop were reasonably controlled to ensure the quality of yarn.【期刊名称】《纺织导报》【年(卷),期】2015(000)003【总页数】4页(P50-53)【关键词】粘胶纤维;赛络紧密纺;清梳联;工艺设计;成纱质量【作者】蔡永东【作者单位】江苏工程职业技术学院，江苏省先进纺织工程技术中心【正文语种】中文【中图分类】TS104.7近年来市场上对低特粘胶纯纺纱线的需求较为旺盛，为提高产品的市场竞争力, 必须采用新设备、新技术和新工艺来提高产品质量档次与技术含量。

喷气织机织对织前准备技术的要求秦贞俊内容提要:喷气织机效率与织前准备技术及原纱性质的关系十分密切，本文对选择好的原纱质量、提高络筒、整经及浆纱等工序的半制品质量的工艺技术及设备对于提高织机效率及织物质量的影响进行综合讨论。

关键词：原纱质量、自动络筒机、高速整经机、张力控制、浆纱机、浆料配比、丙烯酸浆料、变性淀粉浆料。

从20世纪80年代起，由于喷气织机与电子计算机技术、变频调速技术、传感技术的结合，以及射流技术的发展与完善，使喷气织机的速度不断提高。

目前，其转速已高达2000R/min 以上，引纬率3000m/min 以上。

织造过程中纬纱在引纬时要承受很大的喷射张力，经纱要经受大张力、小开口、强打纬、开口频率高的状况，因此，如果要保障喷气织机的高效、高质量运行，必须进一步提高经纬纱及准备质量和技术水平，才能使经纬纱具有强力高、强不匀低、表面光滑耐磨、毛羽少、抗拉伸、抗摩擦的织造性质，现对织前准备技术的有关问题讨论如下：一、对原纱性质的要求好的原纱性质是提高喷气织机效率的重要保证，在选择喷气织机用纱时要注意以下几个问题：1、纱线强力纱线强力指标包括单纱强力、单强CV%值，断裂伸长，伸长不匀率及最低强力等，现分述如下：⑴单纱强力：实践表明环锭纱单纱强力平均值，经向15CN/tex，纬向12CN/tex时，可做为喷气织机的经纬纱。

有梭织机单纱强力达到10CN/fex即可。

转杯纱、喷气纱及其它非环锭纱的单纱强力一般只有环锭纱强力的80%左右(喷气纱平均强力比同支环锭纱低20—25%，转杯纱要低25—30%左右)，但由于这种新型纱、条干均匀、纱疵少，特别无明显的细节疵点，基本不存在最低强力，因此仍能使喷气织机保持较高的织造效率。

合理的纺纱工艺是提高原纱强力的重要手段，以14.5tex（40英支）为例，单纱断裂强度不低于14.5CN/tex，9.7tex（60英支）则要求达到17CN/tex，为了保证喷气织机对原纱强力的要求，提高织机效率，有些品种在配棉等级上要求比一般织机高，甚至要采用100%细绒棉精梳工艺。

TC03梳棉机的特点简析
曹继鹏
【期刊名称】《辽宁丝绸》
【年(卷),期】2004(000)002
【摘要】TC03梳棉机是德国Trützschler公司在DK903梳棉机的基础上推出的又一新型梳棉机,就其提高梳理质量特点做简要探讨与分析.
【总页数】4页(P19-22)
【作者】曹继鹏
【作者单位】辽东学院,辽宁丹东,118003
【正文语种】中文
【中图分类】TS1
【相关文献】
1.特吕茨勒TC03型梳棉机新技术 [J], 熊磊;邢明杰
2.特吕茨勒TC03型梳棉机新技术 [J], 熊磊;邢明杰
3.简析DK803梳棉机的特点 [J], 郭昕
4.TC03梳棉机新技术 [J], 熊磊;邢明杰
5.Sliver machine梳棉机特点简析 [J], 李平;孙鹏子
因版权原因，仅展示原文概要，查看原文内容请购买。

现代清梳联生产线介绍——《棉纺织工厂设计》课程教学补充资料本资料是作为《棉纺织工厂设计》、《纺纱学》等纺织工程专业课程教学的补充资料。

在《棉纺织工厂设计》的教科书中，关于现代纺纱技术占有重要地位的清梳联技术，只有极少数的文字叙述，而且该教科书又是1993年定稿，1994年出版的，离现在已有10年时间，10年来清梳联技术不论在国际还是在国内又有了很大发展。

10年前我国正处于消化吸收国外先进技术并着手研制我国第一代清梳联生产线。

10年后的今天，我们高兴地看到，我国已在第一代清梳联生产线成机的基础上已生产出第三代最新产品，其质量已跻跃世界水平。

在加入“WTO”后，我国纺织企业装备技术更新换代加快，清梳联生产线正在替代传统生产线。

为了提高学生的综合素质，及时了解纺织前沿科技知识，本人在忙碌中编写了该教学补充资料。

资料来源于去郑州、青岛纺机厂参观学习资料和2002年8月郑州“全国梳棉技术进步研讨会”和2002年10月北京举办的“第八届国际纺织机械博览会”，力求做到内容新颖、技术前沿，并配以适当图解，学生在此基础上可自由探讨和延伸。

本资料还可以作为生产实习课程教材。

目录第一部分我国清梳联的技术进步概况 (1)1 清梳联的作用和意义 (1)2 清梳联的技术发展 (1)3 国产清梳联的经济效果 (2)4 清梳联技术的发展趋势 (3)第二部分青岛青锋牌清梳联生产线 (5)1 工艺流程特点 (5)2 清梳联滤尘系统 (6)3 主要单机技术性能与特点 (7)3.1 FA009型往复抓棉机 (7)3.2 FT240F、FT245F型输棉风机 (7)3.3 FT124型重物分离器 (8)3.4 FA105A型单轴流开棉机 (9)3.5 FA053A型无动力纤维分离器 (10)3.6 FA026型交叉混棉机 (10)3.7 FA032A储棉机 (11)3.8 FA116型主除杂机 (11)3.9 FA156型除微尘机 (13)3.10 FA178型配棉箱 (13)3.11 FA201B型高产梳棉机 (14)3.12 FT024（SLT-4）自调匀整器........................................................................15 4 青岛清梳联生产线不同规模的配置 (16)4.1 环锭纺纯棉1万锭流程配置 (16)4.2 环锭纺纯棉2万锭流程配置 (17)4.3 气流纺纯棉流程配置 (17)4.4 环锭纺化纤（涤沦、粘胶）流程配置............................................................19第三部分郑州纺机厂清梳联生产线 (20)1 前言 (20)2 郑州纺机厂清梳联的开发概况 (20)3 郑州清梳联与其它清梳联的价格功能比（一万锭） (24)4 主要单机技术性能与特点 (24)4.1 FA006（A、B）型往复抓棉机 (24)4.2 FA121型除金属杂质装置 (25)4.3 A045B型凝棉器 (25)4.4 FA016型自动混棉机 (26)4.5 FA103型双轴流开棉机 (26)4.6 TF30型重物分离器 (27)4.7 FA133型气动二路配棉器 (27)4.8 FA022—8型多仓混棉机 (28)4.9 FA106（A、B）型锯片打手开棉机 (28)4.10 FA031A型中间喂棉机 (29)4.11 ZFA109型中间喂棉机 (30)4.12 FA108E型锯齿辊筒清棉机 (30)4.13 FA151型除微尘机 (31)4.14 FA177A型喂棉箱 (31)4.15 FA221A型高产梳棉机 (32)5 示范工艺流程 (34)5.1 纯棉纺650kg/h生产线流程配置 (34)5.2 纯棉纺700kg/h生产线流程配置 (34)5.3 纯化纤（涤纶）400kg/h生产线流程配置 (35)第四部分德国特吕茨勒清梳联的主要性能和特点 (37)1 上世纪90年代生产线 (37)1.1 特吕茨勒清梳联工艺流程的特点..................................................................37 1.2 BDT019型抓棉机 (37)1.3 AFC型双轴流清棉机 (37)1.4 CVT3型清棉机 (38)1.5 FBK533型棉箱 (38)1.6 DK760型高产梳棉机 (39)2 2002年最新生产线 (39)第五部分瑞士立达清梳联生产线 (41)第一节立达清梳联的工艺性能 (41)1 工艺流程 (41)2 主要单机的技术特点 (41)2.1 A10型自动抓棉机 (41)2.2 B1型开棉机 (42)2.3 B7/3R型多仓混棉机 (42)2.4 B50R型精细开棉机 (42)2.5 C10型梳棉机 (43)3 相关厂家使用体会 (43)4 分析评价 (44)第二节立达清梳联梳棉喂棉输送系统原理的探讨 (44)1 气流输送系统的组成及工艺流程 (44)1.1 气流配棉头 (45)1.2 压差开关................................................................................................45 1.3 加速/分隔板 (46)1.4 输棉风机 (47)2 气流输送系统的调试与使用 (47)3 棉流分配率和均匀输棉的重要环节 (48)4 结束语 (50)立达清梳联输棉系统压差开关控制示意图 (51)第六部分清梳联的几个理论和实际技术问题分析 (52)第一节青岛第四代清梳联经济性可靠性分析 (52)第二节清梳联生条短绒含量控制的探讨 (55)第三节瑞士清梳联交替生产两个生条品种的重量控制实践 (57)第四节清梳联的生条质量控制 (61)第五节清梳联中国产异纤检出设备新技术简介 (63)第六节现代清梳联的成功背景及启示 (64)第一部分我国清梳联的技术进步概况摘要：较系统介绍了清梳联设备的国内外技术现状及发展趋势，分析了清梳联的性能和产品质量、技术经济效果及其在实现技术升级换代中的作用。
