冰箱双稳态电磁阀讲解

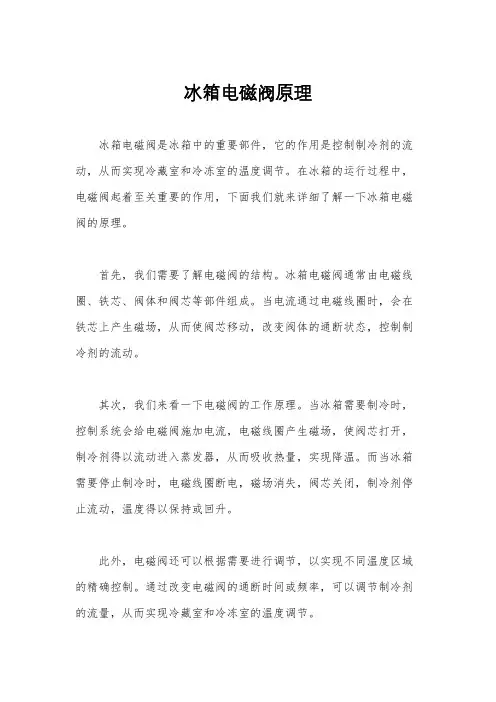

冰箱电磁阀原理冰箱电磁阀是冰箱中的重要部件，它的作用是控制制冷剂的流动，从而实现冷藏室和冷冻室的温度调节。

在冰箱的运行过程中，电磁阀起着至关重要的作用，下面我们就来详细了解一下冰箱电磁阀的原理。

首先，我们需要了解电磁阀的结构。

冰箱电磁阀通常由电磁线圈、铁芯、阀体和阀芯等部件组成。

当电流通过电磁线圈时，会在铁芯上产生磁场，从而使阀芯移动，改变阀体的通断状态，控制制冷剂的流动。

其次，我们来看一下电磁阀的工作原理。

当冰箱需要制冷时，控制系统会给电磁阀施加电流，电磁线圈产生磁场，使阀芯打开，制冷剂得以流动进入蒸发器，从而吸收热量，实现降温。

而当冰箱需要停止制冷时，电磁线圈断电，磁场消失，阀芯关闭，制冷剂停止流动，温度得以保持或回升。

此外，电磁阀还可以根据需要进行调节，以实现不同温度区域的精确控制。

通过改变电磁阀的通断时间或频率，可以调节制冷剂的流量，从而实现冷藏室和冷冻室的温度调节。

除此之外，电磁阀还具有一定的安全保护功能。

在一些特殊情况下，如制冷系统压力过高或过低时，电磁阀可以通过控制系统接收到的信号，及时关闭或打开，保护制冷系统的安全运行。

总的来说，冰箱电磁阀通过控制制冷剂的流动，实现冰箱的制冷和保温功能。

它的工作原理简单而有效，通过控制电磁线圈的通断状态，实现阀芯的开闭，从而控制制冷剂的流动。

同时，电磁阀还具有调节和安全保护的功能，保证制冷系统的稳定运行。

在使用冰箱的过程中，我们需要定期检查和维护冰箱电磁阀，确保其正常工作。

只有保证电磁阀的正常运行，才能保证冰箱的制冷效果和使用安全。

希望通过本文的介绍，能够让大家对冰箱电磁阀有一个更加全面和深入的了解。

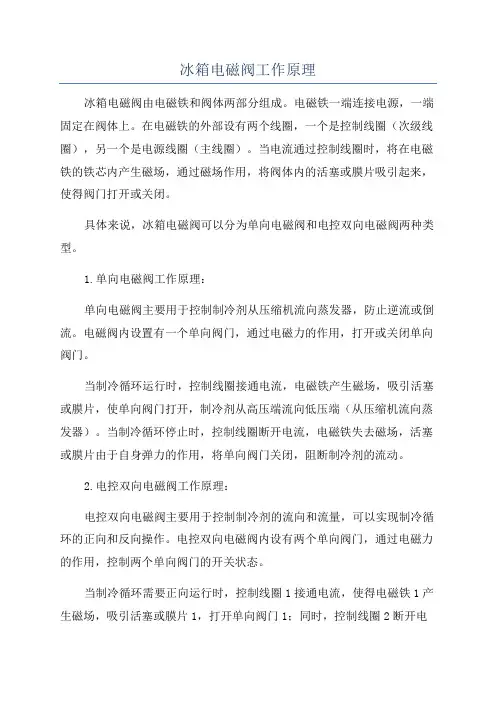

冰箱电磁阀工作原理冰箱电磁阀由电磁铁和阀体两部分组成。

电磁铁一端连接电源，一端固定在阀体上。

在电磁铁的外部设有两个线圈，一个是控制线圈（次级线圈），另一个是电源线圈（主线圈）。

当电流通过控制线圈时，将在电磁铁的铁芯内产生磁场，通过磁场作用，将阀体内的活塞或膜片吸引起来，使得阀门打开或关闭。

具体来说，冰箱电磁阀可以分为单向电磁阀和电控双向电磁阀两种类型。

1.单向电磁阀工作原理：单向电磁阀主要用于控制制冷剂从压缩机流向蒸发器，防止逆流或倒流。

电磁阀内设置有一个单向阀门，通过电磁力的作用，打开或关闭单向阀门。

当制冷循环运行时，控制线圈接通电流，电磁铁产生磁场，吸引活塞或膜片，使单向阀门打开，制冷剂从高压端流向低压端（从压缩机流向蒸发器）。

当制冷循环停止时，控制线圈断开电流，电磁铁失去磁场，活塞或膜片由于自身弹力的作用，将单向阀门关闭，阻断制冷剂的流动。

2.电控双向电磁阀工作原理：电控双向电磁阀主要用于控制制冷剂的流向和流量，可以实现制冷循环的正向和反向操作。

电控双向电磁阀内设有两个单向阀门，通过电磁力的作用，控制两个单向阀门的开关状态。

当制冷循环需要正向运行时，控制线圈1接通电流，使得电磁铁1产生磁场，吸引活塞或膜片1，打开单向阀门1；同时，控制线圈2断开电流，使得电磁铁2失去磁场，活塞或膜片2关闭单向阀门2、这样，制冷剂从压缩机流向蒸发器，完成正向制冷循环。

当制冷循环需要反向运行时，控制线圈2接通电流，使得电磁铁2产生磁场，吸引活塞或膜片2，打开单向阀门2；同时，控制线圈1断开电流，使得电磁铁1失去磁场，活塞或膜片1关闭单向阀门1、这样，制冷剂从蒸发器流向压缩机，完成反向制冷循环。

总结起来，冰箱电磁阀的工作原理是通过电磁力来控制阀门的开关，从而改变制冷剂的流动路径或阻断制冷剂的流动。

根据冰箱制冷系统的需要，可以选择使用单向电磁阀或电控双向电磁阀。

这些电磁阀在冰箱制冷过程中，起到了重要的控制作用。

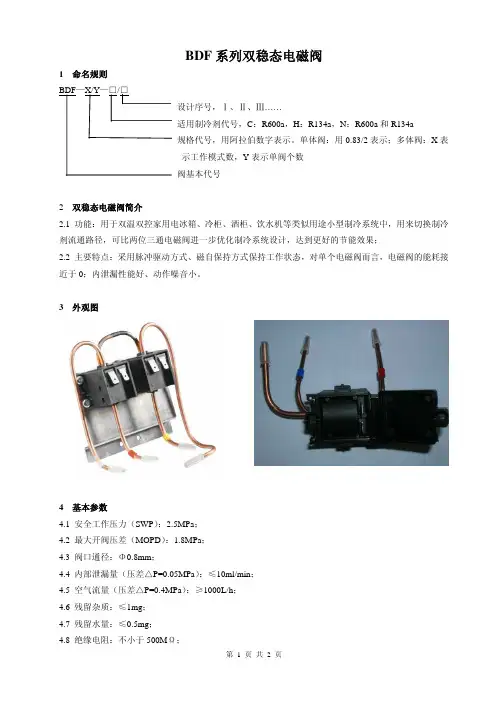

BDF系列双稳态电磁阀1 命名规则设计序号，Ⅰ、Ⅱ、Ⅲ……适用制冷剂代号，C：R600a，H：R134a，N：R600a和R134a规格代号，用阿拉伯数字表示。

单体阀：用0.83/2表示；多体阀：X表示工作模式数，Y表示单阀个数阀基本代号2 双稳态电磁阀简介2.1 功能：用于双温双控家用电冰箱、冷柜、酒柜、饮水机等类似用途小型制冷系统中，用来切换制冷剂流通路径，可比两位三通电磁阀进一步优化制冷系统设计，达到更好的节能效果；2.2 主要特点：采用脉冲驱动方式、磁自保持方式保持工作状态，对单个电磁阀而言，电磁阀的能耗接近于0；内泄漏性能好、动作噪音小。

3 外观图4 基本参数4.1 安全工作压力（SWP）：2.5MPa；4.2 最大开阀压差（MOPD）：1.8MPa；4.3 阀口通径：Φ0.8mm；4.4 内部泄漏量（压差△P=0.05MPa）：≤10ml/min；4.5 空气流量（压差△P=0.4MPa）：≥1000L/h；4.6 残留杂质：≤1mg；4.7 残留水量：≤0.5mg；4.8 绝缘电阻：不小于500MΩ；4.9 电气强度：1800V、50Hz正弦交流电1min；4.10噪声（空气状态下距离电磁阀400mm处）：噪声≤50dB(A)；4.11寿命：50万次；4.12 认证：CQC、TUV、VDE、UL。

5 主要外形接口尺寸5.1 工作模式可按客户要求来确定；5.2 进、出口管弯管形状可按客户要求来确定；5.3 安装位置可按客户要求来确定。

6 工作条件6.1 适用冷媒：R600a、R134a；6.2 电源电压：AC110V～120V或AC220V～240V；6.3 电压范围：额定电压的85%～115%；6.4 频率：50/60Hz；6.5 电磁阀控制电源:脉冲周期30～60S，每次脉冲半波数为3～5个，脉冲波形同半波整流电源波形，改变脉冲方向控制电磁阀换向；6.6 安全工作压力：2.5MPa；6.7 环境温度：-20℃～+60℃；6.8 适用制冷剂温度：-30℃～+65℃；6.9 相对湿度： 95％RH以下。

冰箱电磁阀工作原理图冰箱电磁阀工作原理图1. FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀FDF0.8 3/2D-1 家用电冰箱用二位三通电磁阀为制冷系统用电磁阀，共有三个接口，即：进口管和两个出口管A、B（见图1）。

A出口管为常开出口管，B出口管为常闭出口管。

接头A和阀芯的资料为软磁不锈铁，接头B的资料为不导磁的不锈钢。

两位三通电磁阀职业原理图 1在电磁阀没有接通电源的时候，阀芯在弹簧A 的的作用下，保持在接头B一端，阀芯内密封双稳态二位三通脉冲电磁阀（以下简称电磁阀）是利用导磁物体在一组极性相斥的永磁场中心，该导磁物体无法停留在磁场中心的原理（见图2）而设计的一种电磁阀。

图 2这种电磁阀有二个固定的职业状态，这种固定的职业状态的设立是由一组极性相斥的永磁铁所产生的永磁力实现的，因此它的任何一种状态均不必用电能来维持状态的固定（见图3）。

当必要将电磁阀的一个固定状态转换成另一个固定状态时，只需在电磁阀的线圈上加入正向或者反向驱动电流便可实现电磁阀状态的转换，当转换过程实现后，切断电磁阀的线圈上的驱动电流，并又由永磁铁所产生的永磁力维持其状态。

两位三通电磁阀职业原理图 3电磁阀共有三个接口，即：进口管和A、B两个出口管（见图4）。

接头A、B和阀芯的资料均为软磁不锈铁。

两位三通电磁阀职业原理图图 4在电磁阀没有接通电源的时候，由永磁体A、B 及被磁化的接头A、接头B、阀芯构成的磁场，使阀芯保持在接头A一端或接头B一端的两个固定的工位。

当向电磁阀输入额定电压的的交流电流，经过脉冲电流发生器，向电磁线圈发出一个正脉冲驱动电流，在电磁线圈上生成一个瞬时磁场（如图3中a部分）。

使阀芯位置保持在接头A一端，阀芯内的密封垫A密封阀口A，从而切断出口管A所连接的管路。

此时，进口管与出口管B 保持正脉冲常通。

当电磁阀断电的瞬间，脉冲电流发生器，向电磁线圈发出一个负脉冲驱动电流，在电磁线圈上生成一个反向的瞬时磁场（如图3中b部分）。

三分钟看懂双稳态电磁阀的工作原理稳态电磁阀采用先进的脉冲和永磁技术，只需通过控制器切换脉冲的电极触点来改变阀的开、关状态，当控制器发出电脉冲时，驱动磁芯带动阀瓣克服永磁力产生上下位移、阀瓣到位后永磁作用下处于自保持状态。

双稳态电磁阀供电为脉动120V直流电，可正可负。

当给电磁阀线圈上加上不同极性的脉动直流电压时，阀芯将向不同的方向运动；当停止供电时，阀芯将停止在运动终点上。

双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小。

另外，在阀芯处于任意一个状态时，无需加电，故功耗非常小。

在双稳态电磁阀中，位于中间位置的阀芯是一个铁体，阀芯外放置一个永磁体，如上图所示。

工作时，阀芯产生稳定的的磁场，且随着外电磁场的改变而运动。

双稳态电磁阀的驱动电路如下图所示，正弦波经过零检测电路筛选出正、负极性脉冲送给CPU，CPU进行计数分配。

在一段时间内，CPU只将正弦波正半周的负极性脉冲送给光耦，通过光耦触发后级可控硅，从而在电磁阀线圈中得到几个正极性的脉动直流电，使得电磁阀阀芯朝一个方向运动。

同样，在另外一段时间内，CPU只将正弦波负半周的正极性脉冲，经倒相为负极性脉冲后送给光耦，触发后级可控硅，从而在线圈中得到负极性的脉动直流电，使得电磁阀芯朝另外一个方向运动，从而实现双稳态电磁阀转换。

在判定双稳态电磁阀能否正常转换时，可强制给驱动电路施加触发信号，观察电磁阀工作是否正常，具体方法如下：用一根短导线，一端接在电源的负极上，另外一端对A点进行瞬间触发，细听电磁阀是否有连续强烈的“咔嗒”转换声，如果有，表示电磁阀无故障；如果没有，表示电磁阀阀芯卡死或线圈断路。

磁保持电磁阀原理简介般的电磁阀是没有电源极性要求的，它仅仅利用电源的通和断来打开和关闭阀门。

磁保持电磁阀与普通电磁阀最主要的区别，就在于它能确切反映输入控制电流信号的极性。

磁保持电磁阀是根据磁保持继电器的工作原理引伸出来的产品。

通用的磁保持电磁先导水阀结构如图1所示。

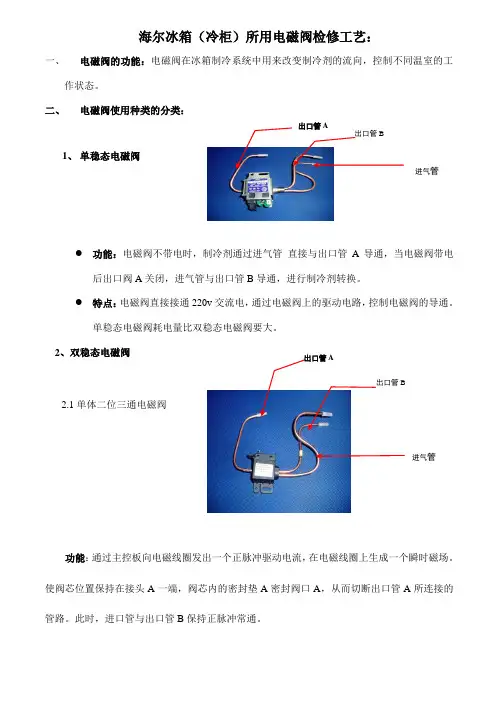

海尔冰箱（冷柜）所用电磁阀检修工艺：一、电磁阀的功能：电磁阀在冰箱制冷系统中用来改变制冷剂的流向，控制不同温室的工作状态。

二、 电磁阀使用种类的分类：1、 单稳态电磁阀● 功能：电磁阀不带电时，制冷剂通过进气管 直接与出口管A 导通，当电磁阀带电后出口阀A 关闭，进气管与出口管B 导通，进行制冷剂转换。

● 特点：电磁阀直接接通220v 交流电，通过电磁阀上的驱动电路，控制电磁阀的导通。

单稳态电磁阀耗电量比双稳态电磁阀要大。

2、双稳态电磁阀2.1单体二位三通电磁阀功能：通过主控板向电磁线圈发出一个正脉冲驱动电流，在电磁线圈上生成一个瞬时磁场。

使阀芯位置保持在接头A 一端，阀芯内的密封垫A 密封阀口A ，从而切断出口管A 所连接的管路。

此时，进口管与出口管B 保持正脉冲常通。

进气管出口管A出口管B进气管出口管A出口管B当主控板向电磁线圈发出一个负脉冲驱动电流，在电磁线圈上生成一个反向的瞬时磁场，使阀芯位置保持在接头B 一端，阀芯内的密封垫B 密封阀口B ，从而切断出口管B 所连接的管路。

此时，进口管与出口管A 保持正脉冲常通。

特点：双稳态电磁阀比单稳态电磁阀具有节能优点，由于双稳态电磁阀采用脉冲驱动电路，电磁阀的能耗接近于零。

2.2 四位四通双稳态电磁阀功能：（改进型）四位四通电磁阀是有两个二位三通并联组合而成，主要在三系统冰箱如BCD-239K/A 系列冰箱。

四位四通电磁阀能够根据不同温室的温度要求，通过进气管向各温室输送制冷剂，比如：当冷藏室需要开机时，主控板向电磁阀1输出负脉冲信号，进气管与带有白色标记的冷藏出气管导通，制冷剂在冷藏器制冷、经冷冻蒸发器返回到压缩机。

当冷冻室要求开机，主控板向阀1输出正脉冲信号，进气管与红冷冻管导通，进气管与有红色标记的冷冻进气管黄色-7℃进气管红色冷冻出气管白色冷藏出气管进气管改进型复合型管导通，制冷剂经冷冻室蒸发器制冷后返回压缩机。

当-7度室要求开机，主控板向阀2单独输出脉冲信号，进气管与黄色-7度管导通，制冷剂在-7度蒸发器制冷，经冷冻蒸发器返回到压缩机。

冰箱电磁阀原理与维修电磁阀在冰箱制冷系统中起着转换制冷剂流向的作用。

电磁阀的换向动作，由温区设定温度、温区打开与关闭操作决定。

冰箱通常使用的电磁阀有两种，即单稳态和双稳态（五、六门冰箱的电磁除外）。

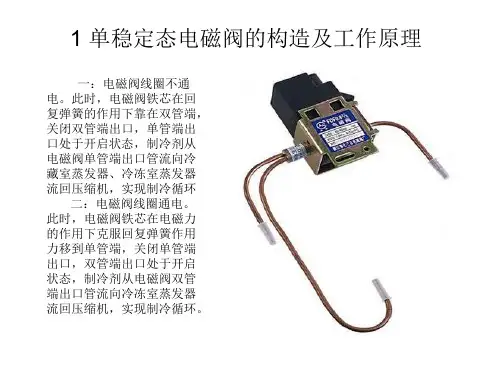

单稳态电磁阀：单稳态电磁阀供电为220V交流的电，阀体内部附加整流电路。

阀芯在加电时，阀芯克服弹力的作用，向下移动，封住冷冻室端口，液体进口端与冷藏室端连通；不加电时，阀芯在弹簧的作用下，向上移动，封住冷藏室端口，液体进口端与冷冻室端连通。

单稳态电磁阀的外观及内部机械部份如下图示：从上述原理上讲，电磁阀阀芯转换并维持其状态，必须持续的给线圈加电，因此，单稳态电磁阀具有功耗大、噪音大的特点。

单稳态电磁阀驱动电路：冰箱刚机时，三极管基极得到高电位，三极管导通，继电器吸合，电磁阀加电工作，制冷剂先从冷藏室供液，再到冷冻室；当冷藏室达到设定温度时，感温头给主控板信号，主控板给三极管低电位截止，继电器断开，电磁阀停止供电，阀芯在弹簧的作用下切换，制冷剂只流向冷冻室。

当冷冻室温度达到时，压缩机停机。

二次开机时，主控板判定各温区温度，视冷藏室温度情况判定是否给电磁阀上电。

维修：因单稳态电磁阀内部置桥堆，无法测量电阻判定电磁阀线圈的好坏，可通过强制供电来判定电磁阀好坏。

方法：在上图示驱动电路中，给三极管基极加一个正偏电压，即：用一个4.7K的电阻，一端连接在12V电源正极上，另外一端触发三极管基极，听电磁阀是否有“咯哒”的转换声，如果没有，表示电磁阀阀芯卡死或线圈损坏，如果有，表示电磁阀无故障。

双稳态电磁阀：双稳态电磁阀供电为脉动120V直流电，可正可负。

电磁阀线圈上加上不同极性的脉动直流电压，阀芯将作不同的方向运动，无任何供电时，阀芯停止在运动终点上。

双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小，因阀芯在处于任意一个状态时，无需加电，故功耗非常小。

其外型及内部结构如下图示：两位三通结构被永磁体吸附在任意一端（OUT1或OUT2）。
