三分钟看懂双稳态电磁阀的工作原理
稳态电磁阀采用先进的脉冲和永磁技术，只需通过控制器切换脉冲的电极触点来改变阀的开、关状态，当控制器发出电脉冲时，驱动磁芯带动阀瓣克服永磁力产生上下位移、阀瓣到位后永磁作用下处于自保持状态。
双稳态电磁阀供电为脉动120V直流电，可正可负。当给电磁阀线圈上加上不同极性的脉动直流电压时，阀芯将向不同的方向运动；当停止供电时，阀芯将停止在运动终点上。双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小。另外，在阀芯处于任意一个状态时，无需加电，故功耗非常小。
在双稳态电磁阀中，位于中间位置的阀芯是一个铁体，阀芯外放置一个永磁体，如上图所示。工作时，阀芯产生稳定的的磁场，且随着外电磁场的改变而运动。双稳态电磁阀的驱动电路如下图所示，正弦波经过零检测电路筛选出正、负极性脉冲送给CPU，CPU进行计数分配。在一段时间内，CPU只将正弦波正半周的负极性脉冲送给光耦，通过光耦触发后级可控硅，从而在电磁阀线圈中得到几个正极性的脉动直流电，使得电磁阀阀芯朝一个方向运动。同样，在另外一段时间内，CPU只将正弦波负半周的正极性脉冲，经倒相为负极性脉冲后送给光耦，触发后级可控硅，从而在线圈中得到负极性的脉动直流电，使得电磁阀芯朝另外一个方向运动，从而实现双稳态电磁阀转换。
在判定双稳态电磁阀能否正常转换时，可强制给驱动电路施加触发信号，观察电磁阀工作是否正常，具体方法如下：用一根短导线，一端接在电源的负极上，另外一端对A点进行瞬间触发，细听电磁阀是否有连续强烈的“咔嗒”转换声，如果有，表示电磁阀无故障；如果没有，表示电磁阀阀芯卡死或线圈断路。

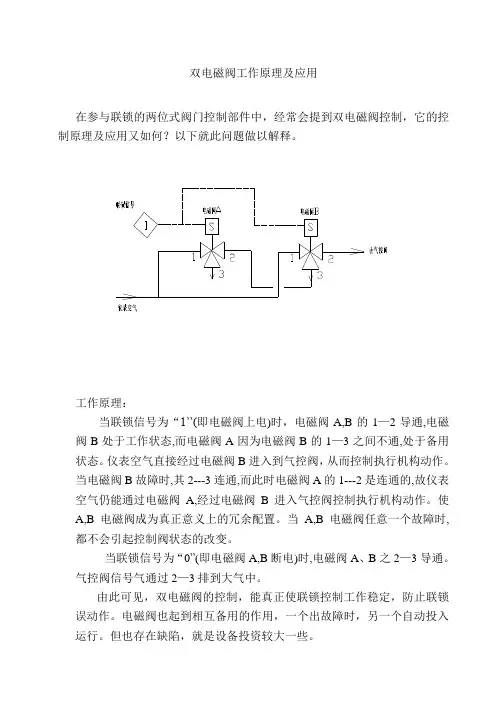

磁保持电磁阀原理简介般的电磁阀是没有电源极性要求的，它仅仅利用电源的通和断来打开和关闭阀门。磁保持电磁阀与普通电磁阀最主要的区别，就在于它能确切反映输入控制电流信号的极性。

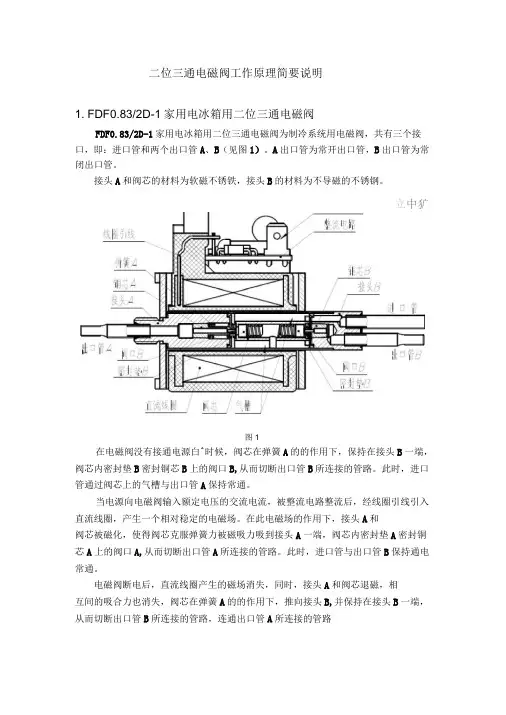

磁保持电磁阀是根据磁保持继电器的工作原理引伸出来的产品。通用的磁保持电磁先导水阀结构如图1所示。
