BDF系列双稳态电磁阀

双向直动式电磁阀SXDF-8~100系列常闭式SXDF-8K~100K 系列常开式BSXDF-8~100系列防爆型一、产品概述SXDF-8~100系列直动式双向电磁阀是我公司工程技术人员在参改国外同类产品的基础上自发研制成功的一种多功能高技术的自控阀门。

该产品具有结构紧凑，动作灵敏，性能可靠，特别是介质方向可任意流动，解决了目前国内外绝大多数电磁阀只允许介质单向流通的难题，可适用于工业及民用自控领域对管道中的介质进行快速切断及远程控制。

二、主要特点1、工作介质或正反方向流动：由于采用进出口平衡结构，介质压力互相抵消，故电磁阀可实现正反方向正常工作。

2、介质范围广：由于采用直动式，使用介质不需先导孔调整，故可实现气体、液体及各种油类同时使用。

3、无压差工作：由于电磁阀动作不受工作介质压力影响，只靠电磁铁吸力及复位弹簧共同作用。

故工作可靠、安全、迅速。

4、可直接用于真空管道中：由于采用了软密封方式，介质压力与复位弹簧力可均作用于阀口，所以关闭严密，内外泄漏量均高于行业标准最高要求。

5、流通面积大：易于克服通道结疤、堵塞等弊端。

三、工作原理当电磁线圈通电时，电磁铁产生吸力，克服弹簧力。

由于阀塞上、下介质压力相等互相抵消，故阀塞不受介质压力影响。

在铁芯的拉力作用下，阀塞被推离阀口，使阀门开启。

当电磁铁线圈断电后，同样阀塞处于平衡状态，电磁铁吸力消除，阀塞在复位弹簧力的作用下推到密封阀座上，使阀门紧密关闭。

四、主要技术参数公称通径 8 10 15 20 25 32 40 50 65 80 100连接方式 G1/4 G3/8 G1/2 法兰 G3/4法兰G1″法兰G11/4法兰G11/2法兰G2″ 法兰 四孔法兰 四孔法兰八孔法兰公称压力 1.6Mpa 介质压力 +1.0Mpa~ -0.8Mpa +0.8Mpa~ -0.6Mpa 工作温度 5℃~80℃ （特殊-20℃~+150℃）环境温度 -20℃~+60℃工作电压 AC220V 380V 110V DC24V 220V线圈功耗 70W 80W 120W 150W 防爆等级 ExdIICT4 适用介质 气体 燃气 水 轻油开关时间 ≤1S材 质 不锈钢 铸铁、铸钢、不锈钢螺纹式结构图（1）螺纹式外形尺寸（单位：mm ）型号规格SXDF-8B SXDF-10B SXDF-15B SXDF-20 SXDF-25SXDF-32SXDF-40SXDF-50 备 注 连接方式 G 1/4″/G 3/8″/G 1/2″G 3/4″ G 1″ G11/4″ G11/2″ G2″长（L ） 69 73 100 115 120 168 宽（A ） 80 80 80 86 95 125 高（H ） 185 195 218 270 275 295 常开型高度增加40mm防爆型高度 增加35mm宽度加40mm（2）法兰型外形尺寸（单位：mm ）型号规格 SXDF-15BF SXDF-20BF SXDF-25BF SXDF-32BF SXDF-40BFSXDF-50BF 备 注 连接方式 4孔法兰 4孔法兰 4孔法兰 4孔法兰 4孔法兰 4孔法兰 长（L ） 110 110 140 148 148 195 宽（A ） 95 105 115 135 145 160 高（H ） 225 235 260 335 340 360常开型高度增加40mm防爆型高度增加35mm（3）大口径法兰型外形尺寸（单位：mm ）型号规格 SXDF-65FSXDF-80F SXDF-100F SXDF-125F SXDF-150F SXDF-200F 备 注 连接方式 4孔法兰 4孔法兰 4孔法兰 4孔法兰 4孔法兰 4孔法兰 长（L ） 290 310 350 400 480 600 宽（A ） 185 200 220 250 285 340 高（H ） 450 480 520 600 650 680 常开型高度增加40mm防爆型高度增加35mm H六、安装使用注意事项1、电磁阀安装时应选择振动较小的水平管道锻为宜，尽量远离弯道处，以防止水锤对阀芯的冲击。

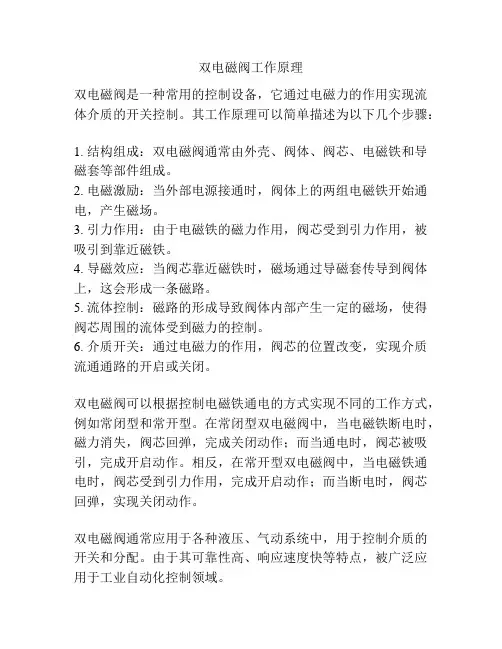

双电磁阀工作原理
双电磁阀是一种常用的控制设备，它通过电磁力的作用实现流体介质的开关控制。

其工作原理可以简单描述为以下几个步骤：
1. 结构组成：双电磁阀通常由外壳、阀体、阀芯、电磁铁和导磁套等部件组成。

2. 电磁激励：当外部电源接通时，阀体上的两组电磁铁开始通电，产生磁场。

3. 引力作用：由于电磁铁的磁力作用，阀芯受到引力作用，被吸引到靠近磁铁。

4. 导磁效应：当阀芯靠近磁铁时，磁场通过导磁套传导到阀体上，这会形成一条磁路。

5. 流体控制：磁路的形成导致阀体内部产生一定的磁场，使得阀芯周围的流体受到磁力的控制。

6. 介质开关：通过电磁力的作用，阀芯的位置改变，实现介质流通通路的开启或关闭。

双电磁阀可以根据控制电磁铁通电的方式实现不同的工作方式，例如常闭型和常开型。

在常闭型双电磁阀中，当电磁铁断电时，磁力消失，阀芯回弹，完成关闭动作；而当通电时，阀芯被吸引，完成开启动作。

相反，在常开型双电磁阀中，当电磁铁通电时，阀芯受到引力作用，完成开启动作；而当断电时，阀芯回弹，实现关闭动作。

双电磁阀通常应用于各种液压、气动系统中，用于控制介质的开关和分配。

由于其可靠性高、响应速度快等特点，被广泛应用于工业自动化控制领域。

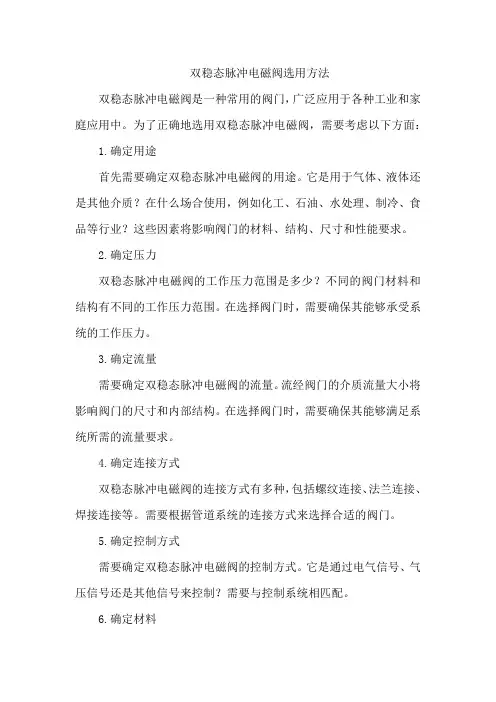

双稳态脉冲电磁阀选用方法双稳态脉冲电磁阀是一种常用的阀门，广泛应用于各种工业和家庭应用中。

为了正确地选用双稳态脉冲电磁阀，需要考虑以下方面：1.确定用途首先需要确定双稳态脉冲电磁阀的用途。

它是用于气体、液体还是其他介质？在什么场合使用，例如化工、石油、水处理、制冷、食品等行业？这些因素将影响阀门的材料、结构、尺寸和性能要求。

2.确定压力双稳态脉冲电磁阀的工作压力范围是多少？不同的阀门材料和结构有不同的工作压力范围。

在选择阀门时，需要确保其能够承受系统的工作压力。

3.确定流量需要确定双稳态脉冲电磁阀的流量。

流经阀门的介质流量大小将影响阀门的尺寸和内部结构。

在选择阀门时，需要确保其能够满足系统所需的流量要求。

4.确定连接方式双稳态脉冲电磁阀的连接方式有多种，包括螺纹连接、法兰连接、焊接连接等。

需要根据管道系统的连接方式来选择合适的阀门。

5.确定控制方式需要确定双稳态脉冲电磁阀的控制方式。

它是通过电气信号、气压信号还是其他信号来控制？需要与控制系统相匹配。

6.确定材料双稳态脉冲电磁阀的材料也会影响其性能和使用寿命。

需要根据介质的性质、工作压力、温度等因素来选择合适的材料。

常用的材料包括不锈钢、铸铁、铜等。

7.检查资质在选择双稳态脉冲电磁阀时，需要检查厂家是否具有相应的资质和认证，以确保其生产能力和产品质量符合要求。

8.考虑安全性最后，需要考虑双稳态脉冲电磁阀的安全性。

阀门应该具有防爆、防火、防泄漏等安全措施，以确保系统运行的安全可靠。

总之，选用双稳态脉冲电磁阀需要考虑多个方面，包括用途、压力、流量、连接方式、控制方式、材料和安全性等。

需要根据具体的应用场景和实际需求来进行选择。

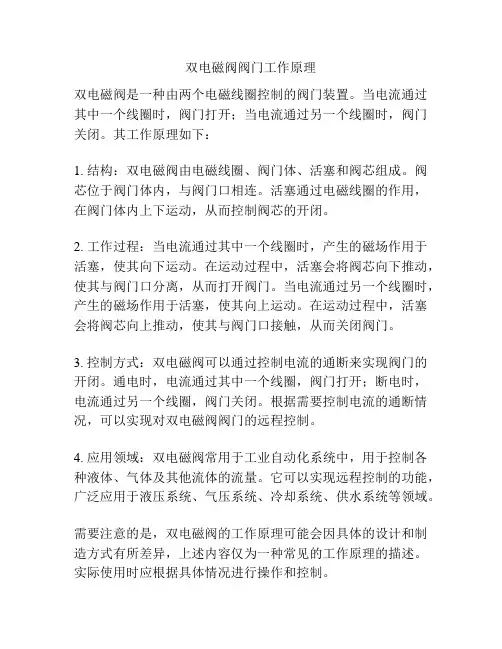

双电磁阀阀门工作原理
双电磁阀是一种由两个电磁线圈控制的阀门装置。

当电流通过其中一个线圈时，阀门打开；当电流通过另一个线圈时，阀门关闭。

其工作原理如下：
1. 结构：双电磁阀由电磁线圈、阀门体、活塞和阀芯组成。

阀芯位于阀门体内，与阀门口相连。

活塞通过电磁线圈的作用，在阀门体内上下运动，从而控制阀芯的开闭。

2. 工作过程：当电流通过其中一个线圈时，产生的磁场作用于活塞，使其向下运动。

在运动过程中，活塞会将阀芯向下推动，使其与阀门口分离，从而打开阀门。

当电流通过另一个线圈时，产生的磁场作用于活塞，使其向上运动。

在运动过程中，活塞会将阀芯向上推动，使其与阀门口接触，从而关闭阀门。

3. 控制方式：双电磁阀可以通过控制电流的通断来实现阀门的开闭。

通电时，电流通过其中一个线圈，阀门打开；断电时，电流通过另一个线圈，阀门关闭。

根据需要控制电流的通断情况，可以实现对双电磁阀阀门的远程控制。

4. 应用领域：双电磁阀常用于工业自动化系统中，用于控制各种液体、气体及其他流体的流量。

它可以实现远程控制的功能，广泛应用于液压系统、气压系统、冷却系统、供水系统等领域。

需要注意的是，双电磁阀的工作原理可能会因具体的设计和制造方式有所差异，上述内容仅为一种常见的工作原理的描述。

实际使用时应根据具体情况进行操作和控制。

电磁阀工作原理及八款动态示意图
泵阀信息2017-09-14 13:15
电磁阀
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

工作原理
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

这样通过控制电磁铁的电流通断就控制了机械运动。

二位二通电磁阀
二位三通电磁阀
二位四通电磁阀
三位三通电磁阀
三位四通电磁阀
管道联系式电磁阀
直接控制式电磁阀
直接联系式电磁阀。

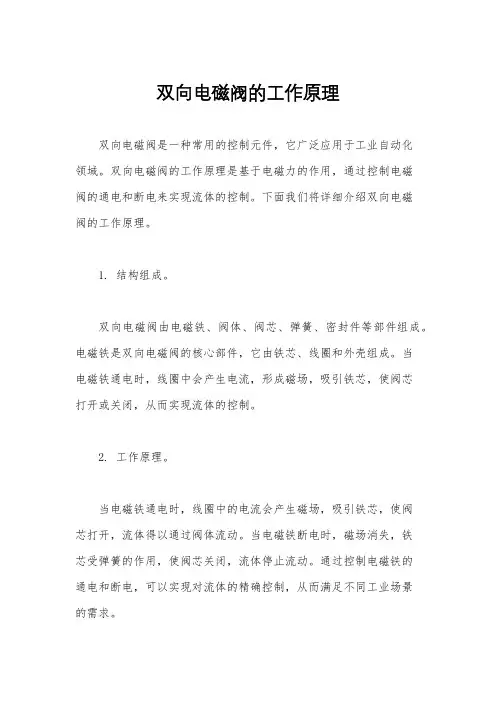

双向电磁阀的工作原理双向电磁阀是一种常用的控制元件，它广泛应用于工业自动化领域。

双向电磁阀的工作原理是基于电磁力的作用，通过控制电磁阀的通电和断电来实现流体的控制。

下面我们将详细介绍双向电磁阀的工作原理。

1. 结构组成。

双向电磁阀由电磁铁、阀体、阀芯、弹簧、密封件等部件组成。

电磁铁是双向电磁阀的核心部件，它由铁芯、线圈和外壳组成。

当电磁铁通电时，线圈中会产生电流，形成磁场，吸引铁芯，使阀芯打开或关闭，从而实现流体的控制。

2. 工作原理。

当电磁铁通电时，线圈中的电流会产生磁场，吸引铁芯，使阀芯打开，流体得以通过阀体流动。

当电磁铁断电时，磁场消失，铁芯受弹簧的作用，使阀芯关闭，流体停止流动。

通过控制电磁铁的通电和断电，可以实现对流体的精确控制，从而满足不同工业场景的需求。

3. 工作过程。

当双向电磁阀通电时，电流通过线圈产生磁场，吸引铁芯，使阀芯打开，流体得以通过阀体流动。

当双向电磁阀断电时，磁场消失，铁芯受弹簧的作用，使阀芯关闭，流体停止流动。

这样就实现了对流体的控制。

4. 应用领域。

双向电磁阀广泛应用于工业自动化领域，如液压系统、气动系统、供水系统、供气系统等。

在液压系统中，双向电磁阀可以控制液压油的流动方向，实现液压缸的伸缩；在气动系统中，双向电磁阀可以控制气体的流动方向，实现气缸的推拉；在供水系统中，双向电磁阀可以控制水的流动，实现水的分配和排放；在供气系统中，双向电磁阀可以控制气体的流动，实现气体的分配和排放。

双向电磁阀在工业生产中起着非常重要的作用。

总之，双向电磁阀是一种通过控制电磁铁的通电和断电来实现流体控制的控制元件。

它的工作原理简单清晰，结构紧凑，可靠性高，广泛应用于工业自动化领域。

希望通过本文的介绍，读者能对双向电磁阀有更深入的了解。

三分钟看懂双稳态电磁阀的工作原理稳态电磁阀采用先进的脉冲和永磁技术，只需通过控制器切换脉冲的电极触点来改变阀的开、关状态，当控制器发出电脉冲时，驱动磁芯带动阀瓣克服永磁力产生上下位移、阀瓣到位后永磁作用下处于自保持状态。

双稳态电磁阀供电为脉动120V直流电，可正可负。

当给电磁阀线圈上加上不同极性的脉动直流电压时，阀芯将向不同的方向运动；当停止供电时，阀芯将停止在运动终点上。

双稳态电磁阀内部只有阀体及线圈，故体积比单稳态小。

另外，在阀芯处于任意一个状态时，无需加电，故功耗非常小。

在双稳态电磁阀中，位于中间位置的阀芯是一个铁体，阀芯外放置一个永磁体，如上图所示。

工作时，阀芯产生稳定的的磁场，且随着外电磁场的改变而运动。

双稳态电磁阀的驱动电路如下图所示，正弦波经过零检测电路筛选出正、负极性脉冲送给CPU，CPU进行计数分配。

在一段时间内，CPU只将正弦波正半周的负极性脉冲送给光耦，通过光耦触发后级可控硅，从而在电磁阀线圈中得到几个正极性的脉动直流电，使得电磁阀阀芯朝一个方向运动。

同样，在另外一段时间内，CPU只将正弦波负半周的正极性脉冲，经倒相为负极性脉冲后送给光耦，触发后级可控硅，从而在线圈中得到负极性的脉动直流电，使得电磁阀芯朝另外一个方向运动，从而实现双稳态电磁阀转换。

在判定双稳态电磁阀能否正常转换时，可强制给驱动电路施加触发信号，观察电磁阀工作是否正常，具体方法如下：用一根短导线，一端接在电源的负极上，另外一端对A点进行瞬间触发，细听电磁阀是否有连续强烈的“咔嗒”转换声，如果有，表示电磁阀无故障；如果没有，表示电磁阀阀芯卡死或线圈断路。

磁保持电磁阀原理简介般的电磁阀是没有电源极性要求的，它仅仅利用电源的通和断来打开和关闭阀门。

磁保持电磁阀与普通电磁阀最主要的区别，就在于它能确切反映输入控制电流信号的极性。

磁保持电磁阀是根据磁保持继电器的工作原理引伸出来的产品。

通用的磁保持电磁先导水阀结构如图1所示。

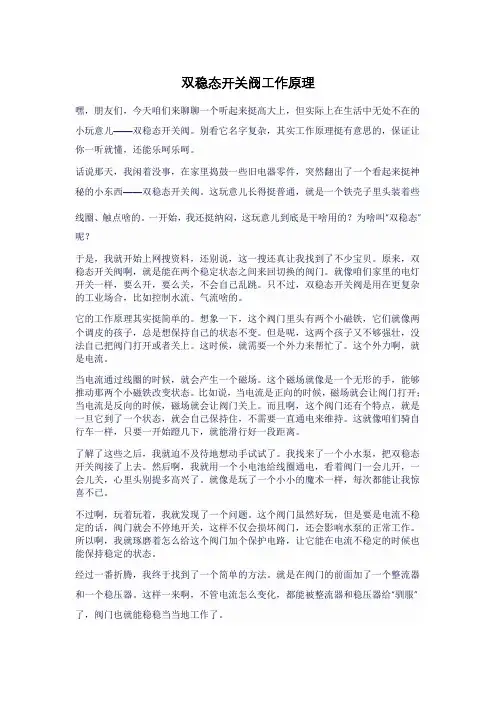

双稳态开关阀工作原理嘿，朋友们，今天咱们来聊聊一个听起来挺高大上，但实际上在生活中无处不在的小玩意儿——双稳态开关阀。

别看它名字复杂，其实工作原理挺有意思的，保证让你一听就懂，还能乐呵乐呵。

话说那天，我闲着没事，在家里捣鼓一些旧电器零件，突然翻出了一个看起来挺神秘的小东西——双稳态开关阀。

这玩意儿长得挺普通，就是一个铁壳子里头装着些线圈、触点啥的。

一开始，我还挺纳闷，这玩意儿到底是干啥用的？为啥叫“双稳态”呢？于是，我就开始上网搜资料，还别说，这一搜还真让我找到了不少宝贝。

原来，双稳态开关阀啊，就是能在两个稳定状态之间来回切换的阀门。

就像咱们家里的电灯开关一样，要么开，要么关，不会自己乱跳。

只不过，双稳态开关阀是用在更复杂的工业场合，比如控制水流、气流啥的。

它的工作原理其实挺简单的。

想象一下，这个阀门里头有两个小磁铁，它们就像两个调皮的孩子，总是想保持自己的状态不变。

但是呢，这两个孩子又不够强壮，没法自己把阀门打开或者关上。

这时候，就需要一个外力来帮忙了。

这个外力啊，就是电流。

当电流通过线圈的时候，就会产生一个磁场。

这个磁场就像是一个无形的手，能够推动那两个小磁铁改变状态。

比如说，当电流是正向的时候，磁场就会让阀门打开；当电流是反向的时候，磁场就会让阀门关上。

而且啊，这个阀门还有个特点，就是一旦它到了一个状态，就会自己保持住，不需要一直通电来维持。

这就像咱们骑自行车一样，只要一开始蹬几下，就能滑行好一段距离。

了解了这些之后，我就迫不及待地想动手试试了。

我找来了一个小水泵，把双稳态开关阀接了上去。

然后啊，我就用一个小电池给线圈通电，看着阀门一会儿开，一会儿关，心里头别提多高兴了。

就像是玩了一个小小的魔术一样，每次都能让我惊喜不已。

不过啊，玩着玩着，我就发现了一个问题。

这个阀门虽然好玩，但是要是电流不稳定的话，阀门就会不停地开关，这样不仅会损坏阀门，还会影响水泵的正常工作。

所以啊，我就琢磨着怎么给这个阀门加个保护电路，让它能在电流不稳定的时候也能保持稳定的状态。
